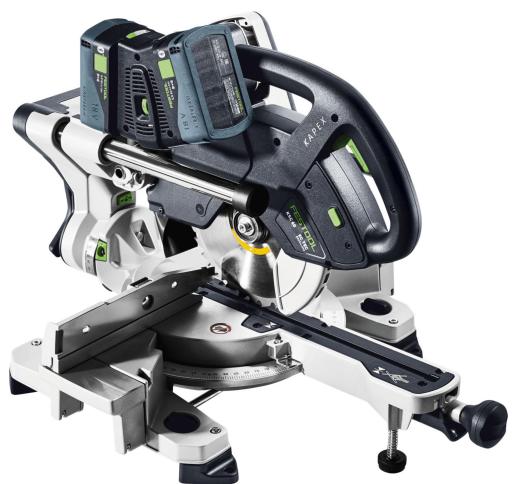

GEBRUIKSAANWIJZING KAPEX KSC 60 EB-Basic FESTOOL

de	Originalbetriebsanleitung - Akku-Kappsäge	18
en	Original Instructions - cordless compound mitre saw	33
fr	Notice d'utilisation d'origine - scie à onglet radiale sans fil	47
es	Manual de instrucciones original - Sierra tronzadora a batería	62
it	Istruzioni per l'uso originali -Sega per troncare a batteria	77
nl	Originele gebruksaanwijzing - accu-afkortzaag	92
sv	Originalbruksanvisning - batteridriven kapsåg	107
fi	Alkuperäiset käytöohjeet - akkukatkaisusa ha	120
da	Original brugsanvisning - akku afkortersav	133
nb	Original bruksanvisning - batteridrevet kappsag	146
pt	Manual de instruções original - Serra de chanfros de bateria	159
cs	Originální námod k obsluze - akumulátorová kapovác piha	174
pl	Oryginalna instrukcja obstugi - ukośnica akumulatorowa	187

KSC 60 EB

Festool GmbH

Wertstraße 20

73240 Wendlingen

Germany

+49 (0)70 24/804-0

www.festool.com

3

4A

A-SYS-KS60

4E optional: facultative: UG-KAPEX KS60/UG-AD-KS60 optional:

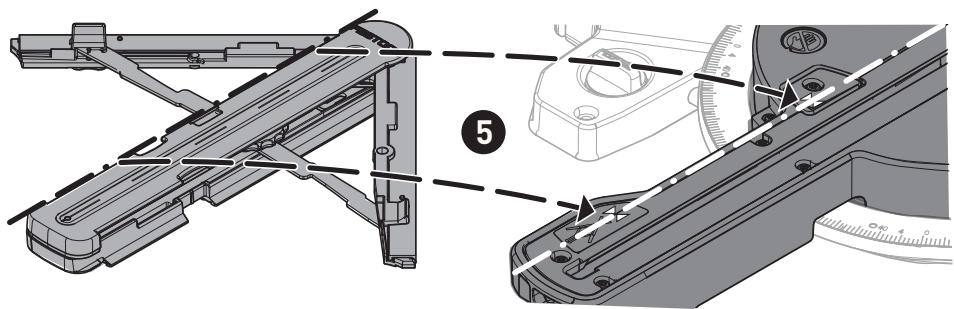

5 A

5 B

5 C

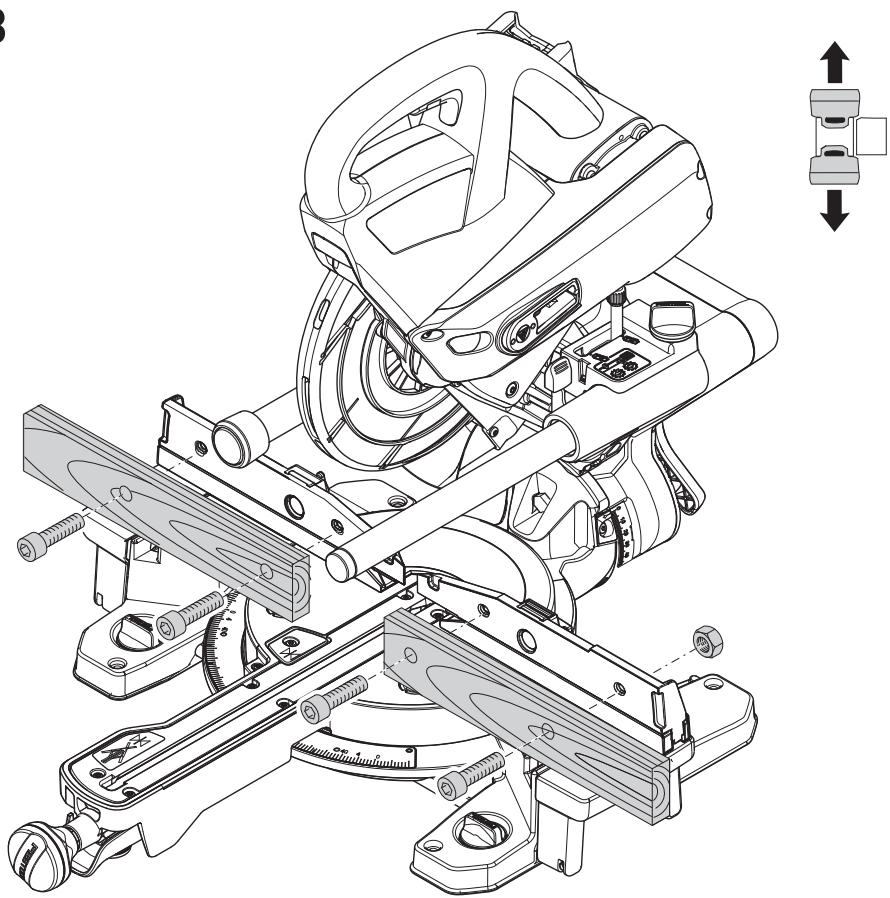

8B

10

10B

川川	0° 15° 22,5° 30° 45° 60°
川川	0° 15° 22,5° 30° 45° 60°

	0 - 60°
	0 - 60°

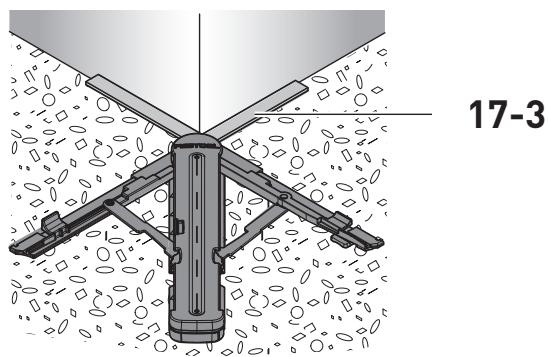

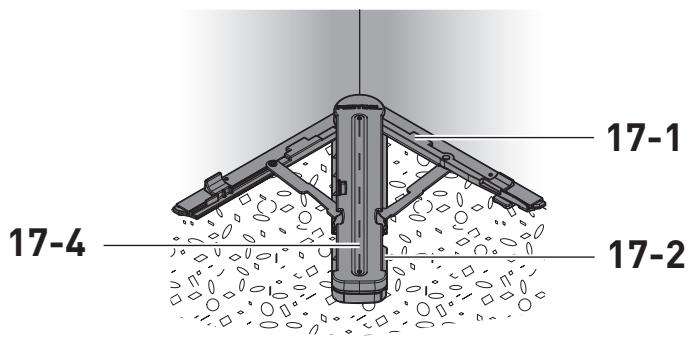

17A

17B

18

nl: EU-conformiteitsverklaring. Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan alle volgende EU-richtlijnen en volgende normen of normatieve documenten daaraan ten grondslag gelegd werden:

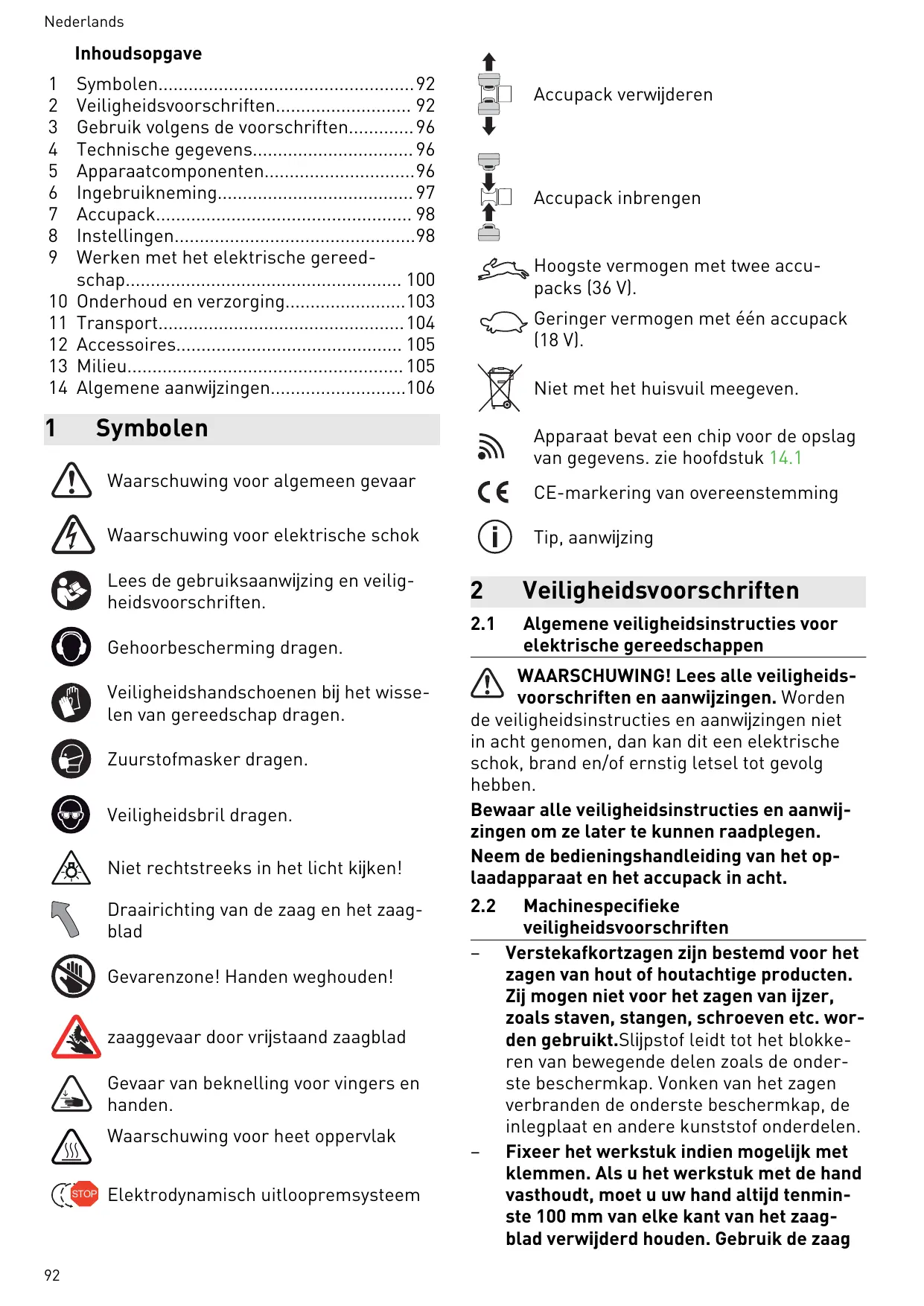

1 Symbolen 92
2 Veiligheidsvoorschriften 92
3 Gebruik volgens de voorschriften. 96
4 Technische gegevens 96
5 Apparaatcomponenten 96
6 Ingebruikneming 97
7 Accupack 98
8 Installingen 98
9 Werken met het elektrische gereed-schap. 100
10 Onderhoud en verzorging. 103
11 Transport. 104
12 Accessoires 105
13 Milieu. 105
14 Algemene aanwijzingen 106

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften.

Gehoorbescherming dragen.

Veiligheidshandschoenen bij het wisse-len van gereedschap dragen.

Zuurstofmasker dragen.

Veiligheidsbril dragen.

Nietrechtstreeks in hetlicht kijken!

Draairichting van de zaag en het zaagblad

Gevarenzone! Handen weghouden!

zaaggevaar door vrijstaand zaagblad

Gevaar van beknelling voor vingers en handen.

Waarschuwing voor heet oppervlak

Elektrodynamisch uitloopremsysteme

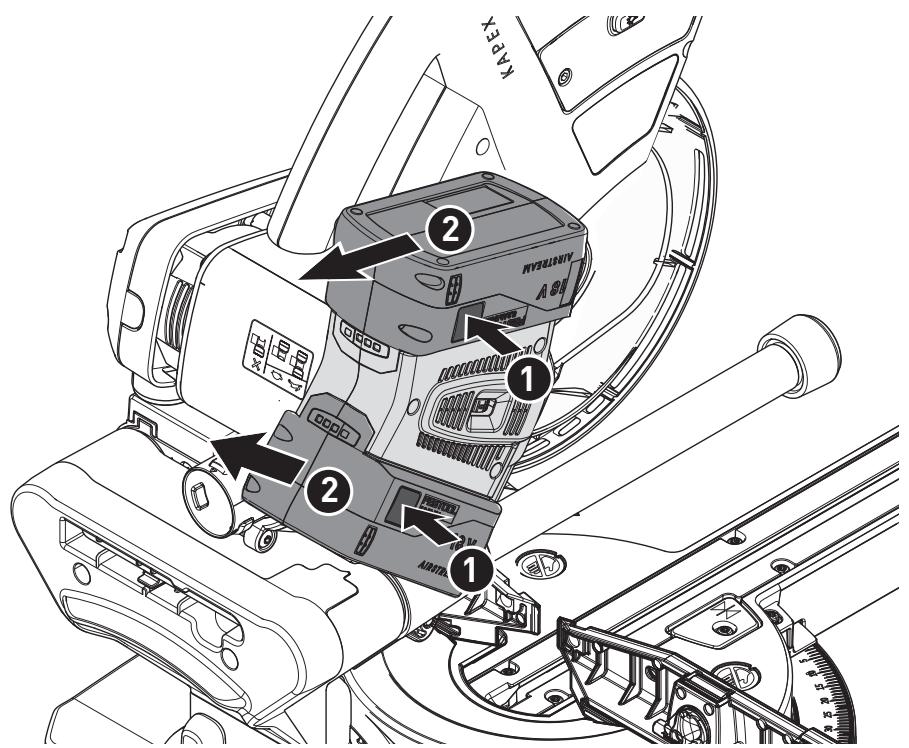

Accupack verwijderen

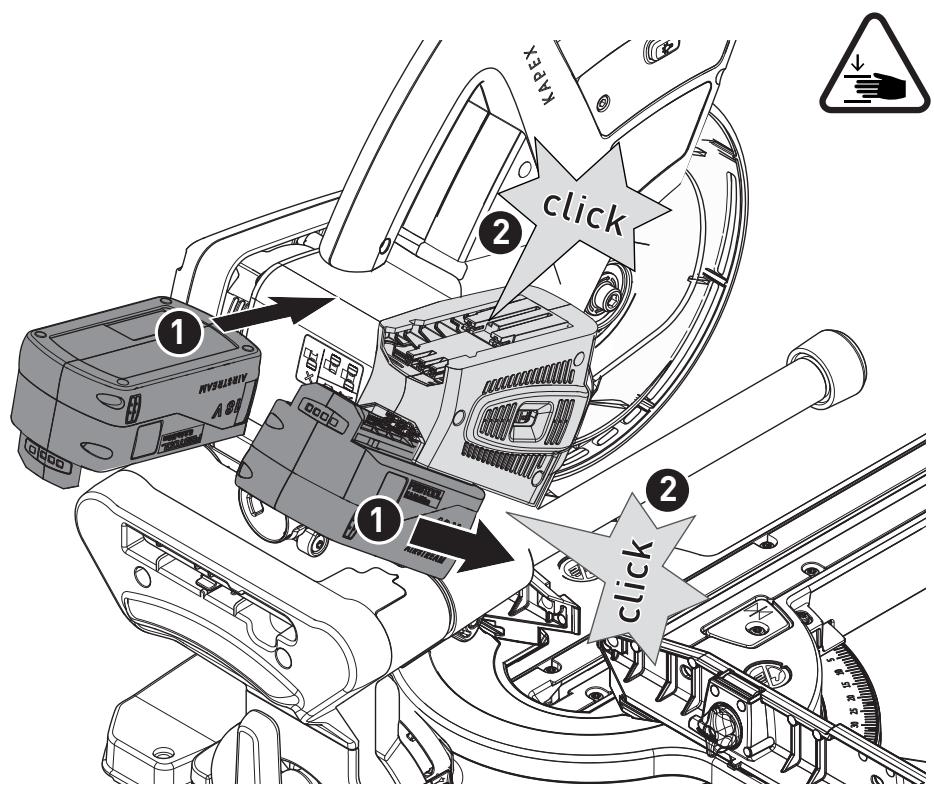

Accupack inbrengen

Hoogste vermogen met twee accupacks (36 V).

Geringer vermogen met één accupack (18 V).

Niet met het huisvuil meegeven.

Apparaat bevat een chip voor de opslag van gegevens.zie hoofdstuk 14.1

CE-markering van overeenstemming

Tip, aanwijzing

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstrumenties voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheids-voorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwij-zingen om ze later te konnen raadplegen.

Neem de bedieningshandleiding van het oplaadapparaat en het.Accupak in acht.

2.2 Machinespecifieke veiligheidsvoorschriften

Verstekafkortzagen zijn bestemd voor het zagen van hout of houtachtige producten. Zij希望大家ারীর, zoals staven, stangen, schroeven etc. worden gezruikt.Slijpstof leidt tot het blokkeren van bewegende delen zoals de onderste beschermkap.Vonken van het zagen verbranden de onderste beschermkap, de inlegplaat en andere kunststof onderdelen.
Fixeer het werkstuk indien möglichk met klemmen. Als u het werkstuk met de hand vasthoudt, moet u uw hand.altijd tenminste 100 mm van elke kant van het zaagblad verwijderd honden. Gebruik de zaag

niet voor het zagen van stukken die te Klein zijn om ze vast te klemmen of met de hand vast te houden. Als uw hand te zich bij het zaagblad is, bestaat er een verhooed letselgevaar door contact met het zaagblad.

• Het werkstuk moet onbeweeglijk zijn en of vastgespannen of gegen de aanslag en de tafel gedrukt worden. Schuif het werkstuk Niet in het zaagblad en zaag nooit 'uit de vrijie hand'.Losse of bewegende werkstukken zouden met hoge snugheid wegsglin-gerd+kunnen worden en tot letsel leiden.
  Schuif de zaag door het werkstuk. Voorkom dat u de zaag door het werkstuk trekt. Voor een zaagsnede tilt u de zaag-kop op en trekt u hem over het werkstuk zonder te zagen. Vervolgens schakelt u de motor in, zwenkt u de zaagkop maar beneden en drukt u de zaag door het werkstuk. Bij een trekkende zaagsnede bestaat het gevaar dat het zaagblad uit het werkstuk omhoog komt en de zaagbladeenheid met geweldaar de bediener worden geslingerd.
• Ga nooit, noch voor noch.ak越 het zaagblad, kuiselings met uw hand over debeoogde zaaglijk heb. Het vasthonden van het werkstuk "met gekruiste handen", d.w.z. het vasthonden van het werkstuk met de linkerhandrecht's van het zaagblad of omgekeerd is zeer gevaarlijk.
  Kom nooit bij een draaiend zaagblad met uw hand anschter de aanslag. Zorg ervoor dat de veiligheidsmarge tussen uw hand en het draaiende zaagblad nooit minder is dan 100~mm . (Dit geldt voor beiden kanten van het zaagblad, bijv. bij het verwijdersen van houtafval). Een geringe afstand van het draaiende zaagblad tot uw hand is möglichkerwijs Niet duidelijk zichtaar en u kunt ernstig letsel oplopen.

• Controller het werkstuk voor het zagen. Als het werkstuk gebogen of verrormd is, spans u het met de maar buiten gekromde kant in de richting van de aanslag vast. Zorg er.altijd voor dat er langs de zaaglijk geen spreet is tussen werkstuk, aanslag en tafel. Gebogen of verrormde werkstukken hunnen verdraaid raken of verplaatsen, waardoor het draaiende zaagblad bij het zagenbeklemd kan raken. Er mogen zich geen spijkers of oneigenlijke elementen in het werkstuk bevinden.

• Gebruik de zaag pas wonneer de tafel vrij is van gereedschap, houtafval, etc.; alleen het werkstuk mag zich op de tafel bevinden. Klein afval, losse houtstukken of andere voorwerpen die in contact komen met het draaiende blad, hunnen met hoge snugheid worden weggeslingerd.

• Zaag nooit meer dan=eén werkstuk te-gelijk. Meerdere gestapelde werkstukken kunnen Niet goed worden gespannen of vastgehonden en kunnen tijdens het zagen wegschuiven of ervoor zorgen, dat het blad vastloopt.
  Zorg ervoor dat de verstekafkortzaag voor gebruik op een vlak, stevig werkvlak staat. Een vlak en stevig werkvlak vermin-dert het gevaar dat de verstekafkortzaag instabeli worden.
  Plan uw werk. Telkens wonneer u de verstekhoek van het zaagblad verandert, moet u erop letten dat de instelbare aanslag juist is afgesteld, het werkstuk ondersteunt en waar bij nicht met het blad of de beschermkap in contact komt. Simu-leur bij een Niet-ingschakelde machine en zonder werkstuk op de tafel een volledige zaagbeweging van zaagblad om erzeker van teলen dat er geen spreke is van belem- meringen of het gevaar dat in de aanslag worden gezaagd.
  Zorg bij werkstukken die breder of langer zich dan het tafeloppervlak voor een passende ondersteuning, bijv. door tafelver-lengingen of zaagbokken. Werkstukken die langer of breder zich dan de tafel van de verstekafkortzaag,+kunnen kantelen indien ze Niet goed worden ondersteund. Wanner-een afgezaagd stuk hout of werkstuk kan-telt,kan het de onderste beschemkap omhoog latent komen of ongecontroleerd door het draaiende zaagblad worden weg geslingerd.
  Roep Niet de hulp van andere Personen in als verranging voor een tafelverlenging of als extra steun. Een instabiele ondersteuning van het werkstuk kan ertoe leiden, dat het blad vastloopt. Ook kan het werkstukijdens het zagen verschuiven en u en uw hulp in het draaiende blad trekken.
• Het afgezaagde stuk mag Niet gegen het draaiende zaagblad worden gedrukt. Wonneer er weinig plaats is, bijv. bij gebruik van lengteaanslagen, kan het afgezaagde stuk

bij het blad ingeklemd raken en met geweld worden weggeslingerd.

• Gebruik.altijd een klem of een passende voorziening om rond materiaal,zoals stangen of buizen, goed te ondersteunen. Stangen konnen bij het zagen gemakkelijk wegrollen,waardoor het zaagblad zich kan "vastbijten" en het werkstuk met uw hand in het blad getrokken kan worden.
  Laat het blad het volledige toerental bereiken voordatu in het werkstuk zaagt. Dit verminder het risico dat het werkstuk weggeslingerd worden.
  Schakel de verstekafkortzaag uit indien het werkstuk beklemd raakt of het zaagblad blokkeert. Wacht tot alle bewegende delen tot stilstand zich gekomen, trek de stekker uit het stopcontact en/of haal de accu uit de machine. Verwijder verrolgens het ingeklemde materiaal. Wonneer u bij zo'n blokkering verder zaagt, kan dit leiden tot verlies van controle of beschadiging van de verstekafkortzaag.
• Laat na het beeindigen van de zaagsnede de schakelaar los, houd de zaagkop omlaag en wacht tot het blad stilstaat, voordat u het afgezaagde stuk verwijdert. Het is zeer gevaarlijk om met de hand in de buurt van het uitlopende zaagblad te ko-men.
• Houd de handgreep goed vast als u een onvolledige zaagsnede uitvoert of als u de schakelaar loslaat voordat de zaagkop zich onderste stand heeft bereikt. Door de remwerking van de zaag kan de zaagkop schoksgewijs maar onderen getrokken worden, wat een verwondingsrisico betekent.

2.3 Veiligheidsinstructies voor het voorgemonteerde zaagblad

Toepassing

• Het op het zaagblad aangegeven maxi-mumtoerental mag Niet worden overschre-den of het toerentalbereik moet in acheft worden genomen.
• Het voorgemonteerde zaagblad is uitsluitend voor het gebruik in cirkelzagen bedoeld.

• Bij het uit- en inpakken van het gereed-schap alsook bij het hanteren (bijv. inbouw in de machine) uiterst voorzichtig te werk gaan. Verwondingsgevaar door de heel scherpe snijkanten!

• Bij het hanteren van het gereedschap worden de greepveiligheid van het gereedschap door het dragen van veiligheidshandschoenen verbeterd en de kans op letsel verdier verminderd.
  Cirkelzaagbladen die gescheurd zijn,要去en verrangen worden. Reparatie is nichttoegestaan.

• Cirkelzaagbladen in composietuitvoering (gesoldeerde zaagtanden), waarvan de zaagtandddektekleinerisdan1mm,mogen Nietmeer worden gebruikt.
  WAARSCHUWING! Gereedschap met zichbare scheuren, met stompe of beschadigde snijkantenogens nicht gebrukt worden.

Montage en bevestiging

• Gereedschappen要去en zo zijn opgespannen dat ze bij het gebruik Niet loslaten.
• Bij de montage van de gereedschappen要去 ervoor worden gezorgd dat het op-spannen op de gereedschapsnaaf of op het spanvlak van het gereedschap plaatsvindt en dat de snijvlakken Niet met andere onderdelen in aanraking komen.
• Het verlengen van de sleutel of het aan-draaien met behulp van hamerslagen is Niet toegestaan.
• De spanvlakken要去en worden gereinigd van verontreinigungen, vet, olie en water.
• Spanschroeven要去en volgens de aanwijzingen van de fabrikant worden aangedraaid.
• Voor de instelling van de boorgat diameter van cirkelzaagbladen in overeenstemming met de asdiameter van de machine mogen alleen vast ingebrachte ringen, bijv.: inge-perste ringen of ringen die op hun plaats worden gez Holden door een lijmverbinding, worden gebruikt. Het gebruik van losse ringen is Niet toegestaan.

Onderhoud en verzorging

• Reparations en naslijpwerkzamaamheden mo-gen alleen door Festool-servicewerkplaatsen of door experts worden uitgevoerd.
• De constructie van het gereedschap mag nicht veranderd worden.
• Gereedschap regelmatig ontharsen en rei-nigen (reinigungsmiddel met pH-waardetussen 4,5 en 8).

• Stompe snijkanten können bij het spaanvlak tot een minimale snijdikte van 1 mm worden nageslepen.

• Transport van het gereedschap alleen in een geschikte verpakking - verwondingsgevaar!

2.4 Overige verilgheidsvoorschriften

• Alleen zaagbladen gebruiken die aan de gegevens uit het reglementaire gebruik voldoen. Zaagbladen die Niet op de montagedelen van de zaag passen, lopen excentrisch,+kunnen splinters uit het materiaal slaan en deze maar buiten slingeren.Deze splinters+kunnen de ogen van de gebruiker of van omstanders raken.
  Alleen zaagbladen met een spaanhoek ≤ 0^ gebruiken. Een spaanhoek >0^ trekt de zaag in het werkstuk. Er bestaat verwondingsgevaar door terugslaande zaag en roterend werkstuk.
• Voor gebruik.altijd de werkung van de pendelbeschemkap controeren. Het elektrisch gereedschap alleen gebruiken indien het volgens voorschrift functioneert.
• Niet met uw handen in de spaanafvoer vrijpen. Draaiende onderdelen können uw handen verwonden.
• Tijdens het werkken+kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf en enkele houtsoorten).

Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden kan het aanraken of inademen van deze stoffen gevaarlijk�n. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing�n.

• Ter bescherming van uw gezondheid een geschiktademmasker dragen. Zorg in gesloten ruimtes voor voldoende ventilatie en sluit een mobiele stofzuiger aan.
• Vervang aangezaagde of beschadigde aanslagen. Beschadigde aanslagen können bij het werkken met de zaag worden weggeslingerd. Omstanders können letsel oplopen.
• Alleen originele Festool accessoires en verbruiksmaterialen gebruiken. Alleen door Festool geteste en goedgekeurde accessoires zichnavigin perfect op de machine en het gebruik afgestemd.
• Het elektrische gereedschap alleen in binnenuimtes en droge omgeving gebruiken.
• Gebruik alleen de waarvoor bedoelde accu's en geen netvoedingen voor het gebruik van de accumulatorines. Gebruik geen oplaadapparaten van andere leveranciers voor het laden van de accu's. Het gebruik

van accessoires die Niet door de fabrikant worden voorgeschreve, kan tot een elektrische schok en/of ernstig letsel leiden.
- Controller of behuizingsdelen beschadigingen zoals scheurtjes of breuken vertonen. Laat beschadigde onderdelen voor het gebruik van het elektrische gereedschap repareren.

Nietrechtstreeks in hetlicht kijken. De optische straling kan de ogen beschadigen.

2.5 Restrisico's

Ook wonneer u zich aan alle relevante bouw-voorschriften houdt, können zich bij gebruik van de machine nog gevaarlijke situatuies voordoen, bijv. als gevolg van:

Aanraking van draaiende delen van de zijkant: zaagblad, spanflens, flenssschroef,
- aanraking van spanningvoerende delen bij geopende behuizing en Niet-uitgetrokken stekker,
- het wegliegen van werkstukdelen,
- het wegvliegen van werkstukdelen bij beschadigd gereedschap,
geluidsemissie,
stofemissie.

2.6 Aluminiumbewerking

Bij de bewerking van aluminium dient men zich uit veiligheidsoverwegingen te houden aan de volgende maatregelen:

Draag een veiligheidsbril!

• Elektrisch gereedschap op een geschikt af-zuigapparaat met antistatische afzuigslang aansluiten.
• Elektrisch gereedschap regelmatig reinigen van stofafzettingen in de motorbehui-zing.
• Gebruik een voor zaagsneden in aluminium geschikt zaagblad.
• Bij het zagen van platen dienen de zaagbladen met petroleum te worden ingesmeerd, dunwandige profielen (tot 3 mm) können zonder smeren worden bewerkt.
• Niet met waterkoeling werken. Dit kan tot kortsluiting leiden.

2.7 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedra-gen gewoonlijk:

Geluidsdrukniveauu L_PA = 88dB(A)

Geluidsvermögensniveau L_WA = 101 dB(A)

Onzekerheid K = 3dB

VOORZICTHIG

Geluidsemissies bij het werkken met elektrische machines{kunnen gehoorbeschadigingveroorzaken.

• Gebruik een gehoorbescherming.

De aangegeven geluidemissiewaarden

• waar aan de hand van een genormeerde testprocedure gemeten en+kunnen ter vergelijking van een elektrisch gereedschap met een ander gereedschap worden gebruikt.
• Ze kuren tevens voor een voorlopige beoordeling van de belasting worden gebruikt.

VOORZICTHIG

De geluidsemissies konnen - afhankelijk van de manier waarop het elektrische gereedschap worden gebruikt, welk soort werkstuk worden bewerkt - tijdens het werkelijkke gerebruik van het elektrische gereedschap van de specificaties afwijken.

Veiligheidsmaatregelen ter bescherming van de bediener vastleggen die baseren op een beoordeling van de belasting tijdens de feitelijke gebruiksomstandigheden. (Hierbij要去 rekening gehonden worden met de bedrijfscylclus, bijvoorbeeld tijden waarop het elektrische gereedschap uitgeschakeld is en dergelijk waar bij het weliswaar ingeschakeld is, maar zonder belasting loopt.)

3 Gebruik volgens devoorschriften

Het elektrische gereedschap is als stationair toestel bestemd voor het zagen van hout, kunststof, non-ferrometalen en vergelijkbare materialen. Andere materialen, vooral staal, beton en mineraal materiaal moot Niet bewerkt worden.

Er mag geen asbesthoudend materiaal worden bewerkt.

Geen slijp- en schuurschijven gebruiken.

De gebruiker is aansprakelijk bij gebruik dat Niet volgens de voorschriften plaats-

vindt.

3.1 Zaagbladen

Er mogen alleen zaagbladen met de volgende gegevens worden gebruikt:

Zaagbladen conform EN 847-1
Diameter zaagblad 216 mm
Zaagbreedte 2,3 mm
Opnamegat 30 mm
- Stambladdikte 1,6 mm
Geschikt voor toerentallen vanaf 3500min^-1

Festool-zaagbladen voldoen aan de norm EN 847-1.

Zaag alleen materialen die conform de bepalin-gen voor het betreffende zaagblad bestemd zichn.

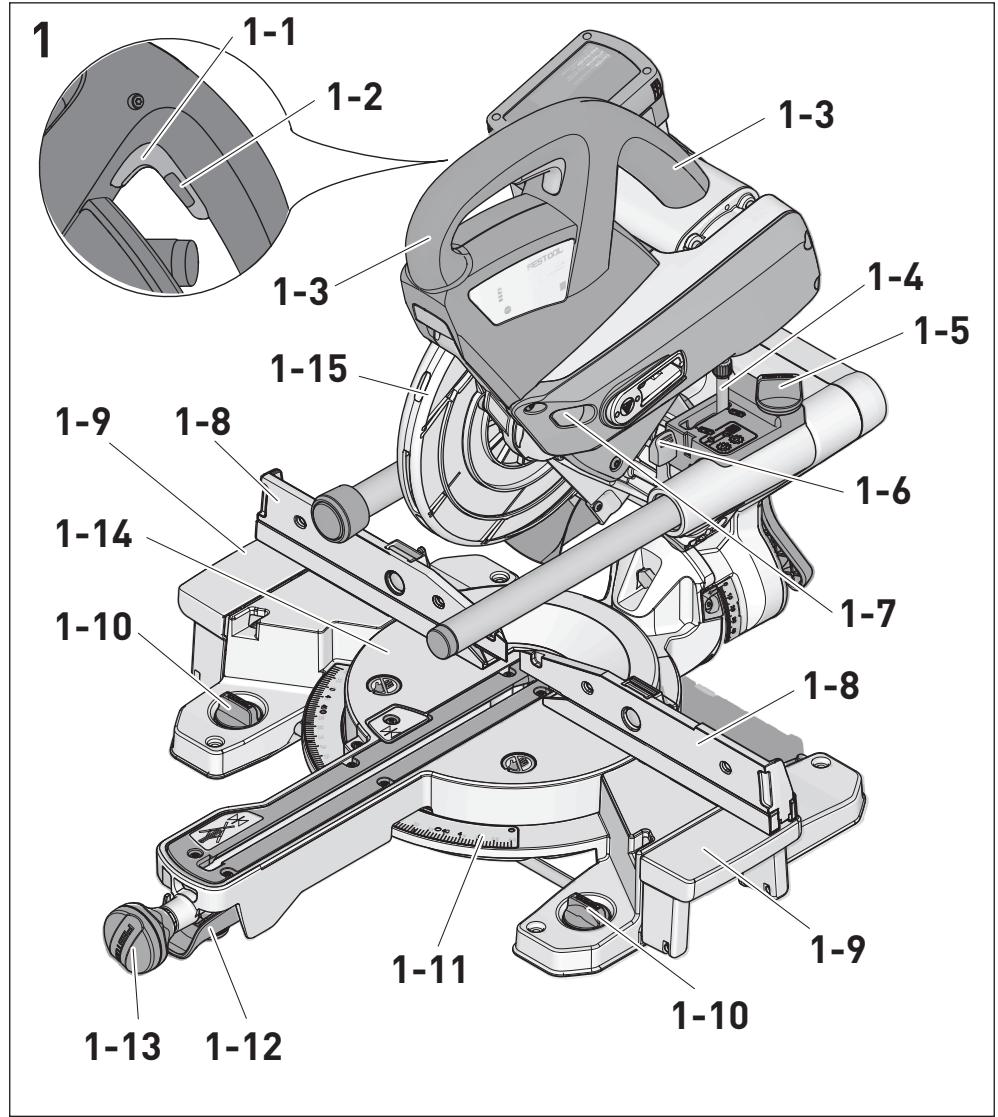

[1-1] Aan-/uitschakelaar
[1-2] Inschakelblokkering
[1-3] Handgreep

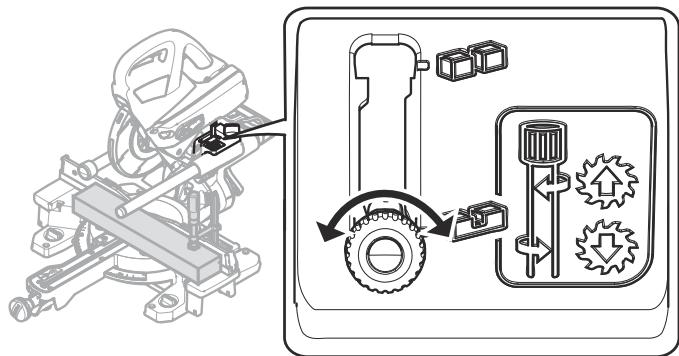

[1-4] Hendel voor groefdieptebegrenzing
[1-5] Draaiknop voor trekvergrendeling
[1-6] Hendel voor transportvergrendeling
[1-7] Spilstop
[1-8] Aanslagliniaal (aan beiden zichden)
[1-9] Tafelverbreding (aan beiden zichden)
[1-10] Draaiknuppen voor het fixeren van de tafelverbreding (aan beiden+zijden)
[1-11] Hoekindicatie voor versteksneden
[1-12] Hendel voor het inklikken van de verstekhoek

[1-13] Draaiknop voor het fixeren van de draaischijf
[1-14] Draaischijf
[1-15] Pendelbeschemkap

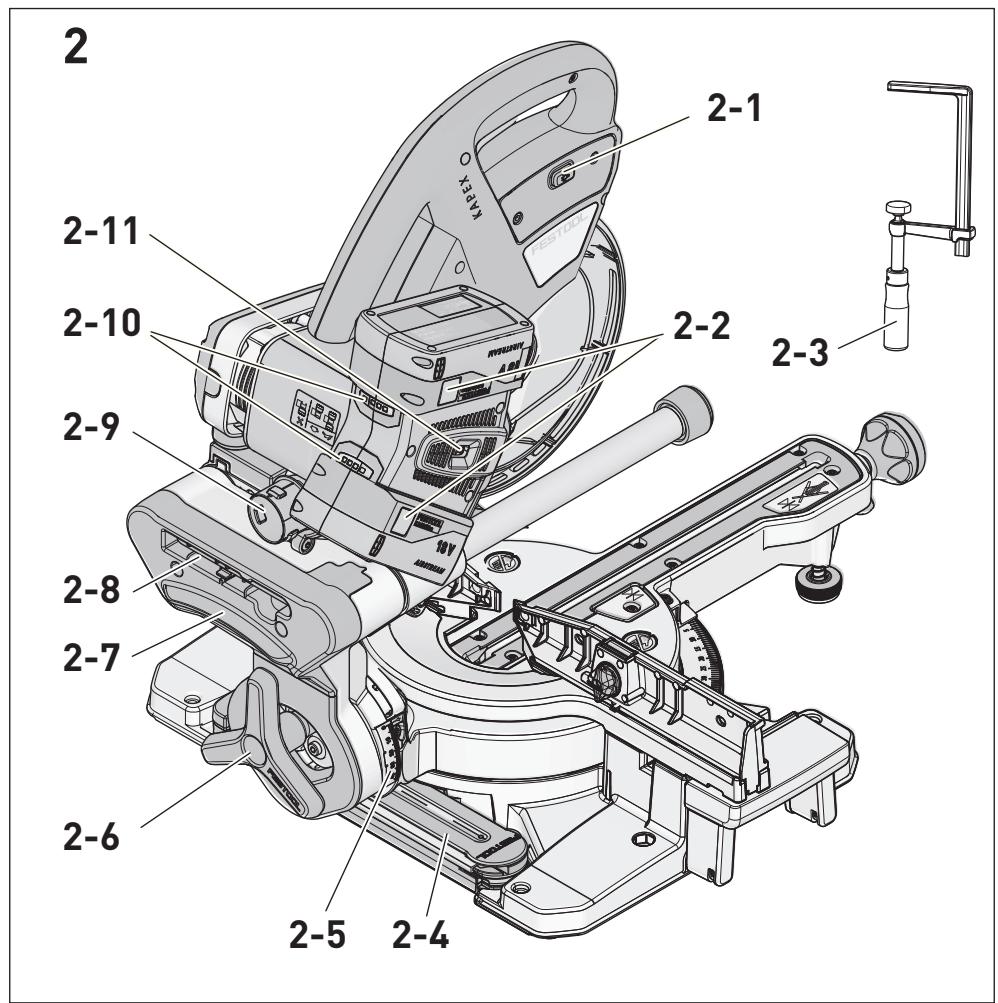

[2-1] Aan-/uitschakelaar voor schaduwlicht
[2-2] Knop accupack losmaken
[2-3] Schroefklem FSZ120
[2-4] Zwaaihaakdepot voor het vastklemmen van de zwaaiaaak
[2-5] Hoekindicator hellingshoek
[2-6] Sterknop voor het fixeren van de hel-lingshoek
[2-7] Handvat
[2-8] Sleutelbox voor inbussleutel
[2-9] Afzuigaansluiting
[2-10] Capacititsindicatie accupack
[2-11] Stelknop voor toerentalinstelling

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

Afgebeelde of beschreiben accessoires behoren voor een deel Niet tot de leveringsomvang.

6 Ingebruikneming

6.1 Eerste inbedrijfstelling

VOORZICTIG

Kantelgevaar!

Let op een veilige stand van het elektrisch gereedschap.
Eventueel de montagehandleiding voor de multifunctionele tafel MFT of het onderstel UG-KAPEX KS 60 inRCTn.

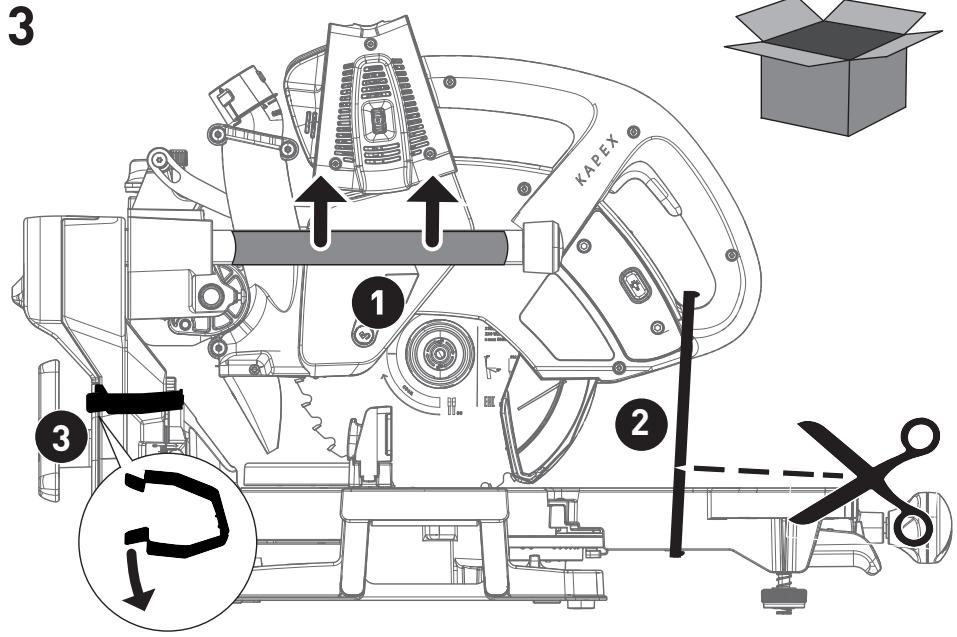

Transportbeveiliging verwijderen [3].

Beschermhoes van linker rail verwijderen 1.
Zaagaggregaat maar beneden drukken en de kabelbinders voor de bevestiging doorsnijden ②.
Klemmen om de hellingsvergrendeling wegtrekken 3

Machine opstellen en in werkstand brengen.

6.2 Opstellen en bevestigen [4]

WAARSCHUWING

Gevaar voor letsel

Vór alle werkzaamheden aan de elektrische machine beiden accu's van de elektrische machine verwijderen.

De elektrische machine zo bevestigen dat alles bij het werknen nicht kan weglijkden.

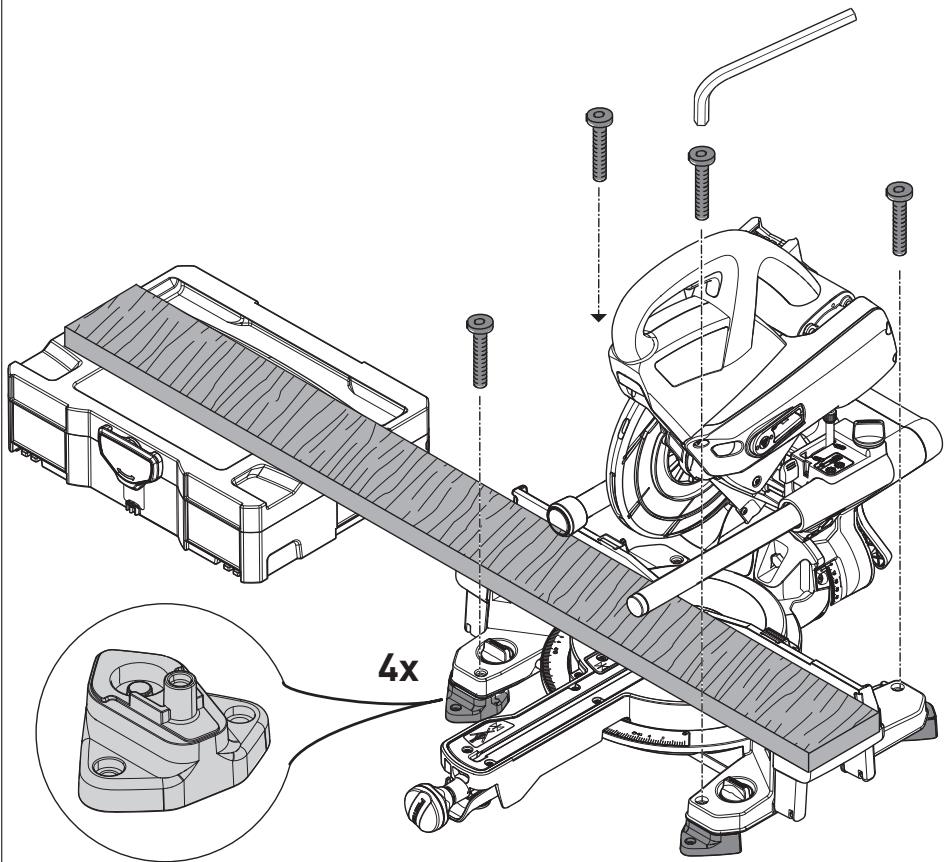

Steunpoten [4A]

Indien gewenst steunponten A-SYS-KS60 voór het bevestigen monteren. Door deze steunpoten krijgt het werkvlak op de draaischijfdezelfde hoogte als een Systainer 1 en Systainer3 SYS3 M 112. Met deze Systainers können dan Lange werkstukken ondersteund worden.

Er bestaan de volgende bevestigingsmogelijkheden:

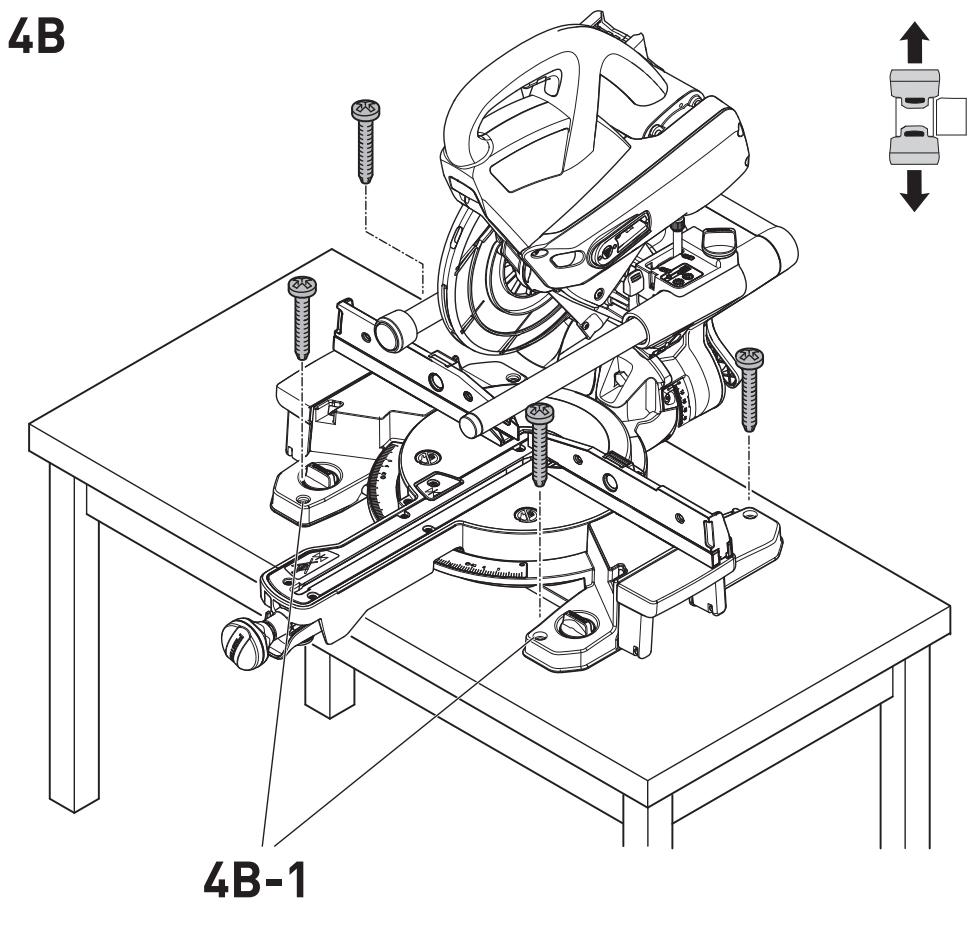

Schroeven [4B]: Machine met vier schroe-ven op het werkvlak bevestigen. Hiervoor dienen de boorgaten [4B-1] in de vier steunpuntern van de zaagtafel.

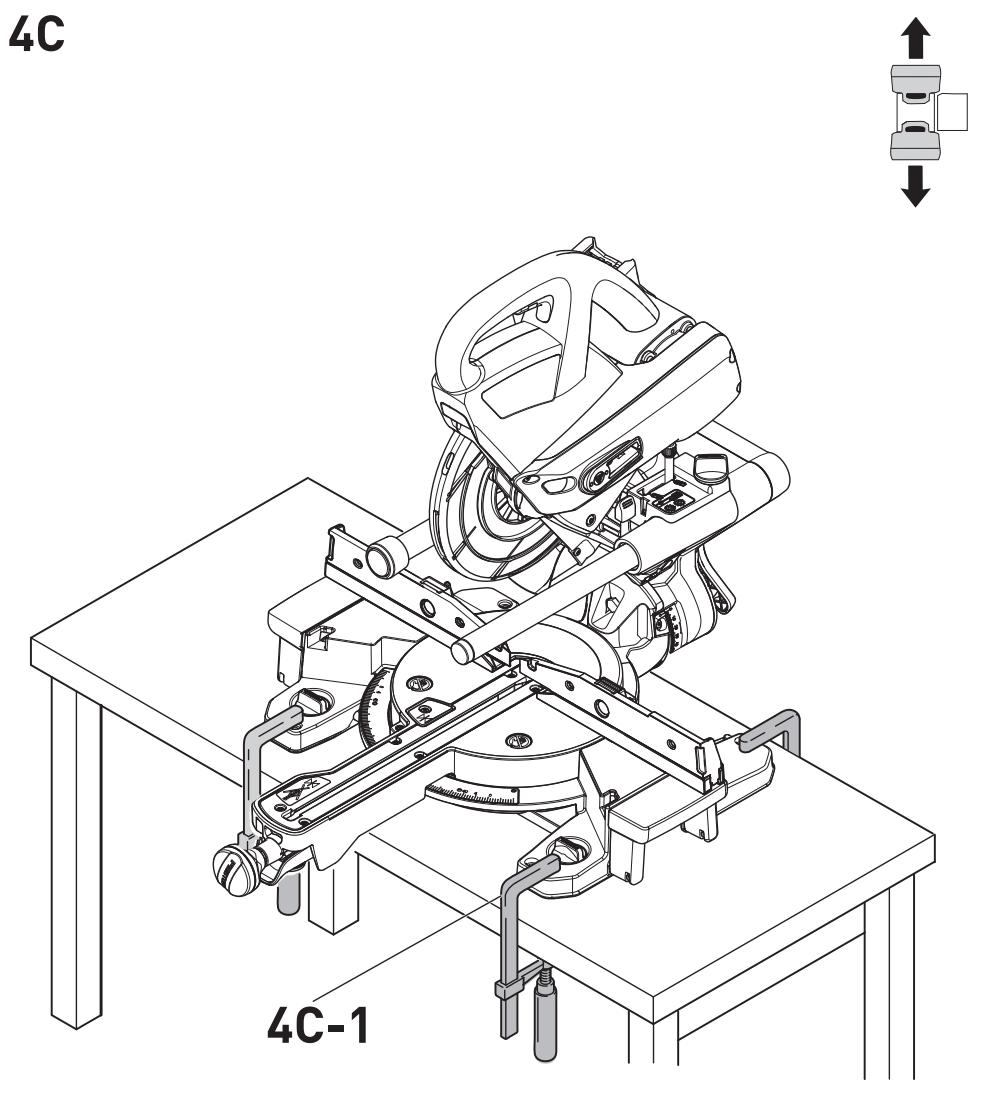

Schroefklemmen [4c]: Machine met schroefklemmen [4C-1] op het werkvlak bevestigen. De steunpunter dienen, met in-achtneming van het zwaartepunt, voor een veilige bevestiging.

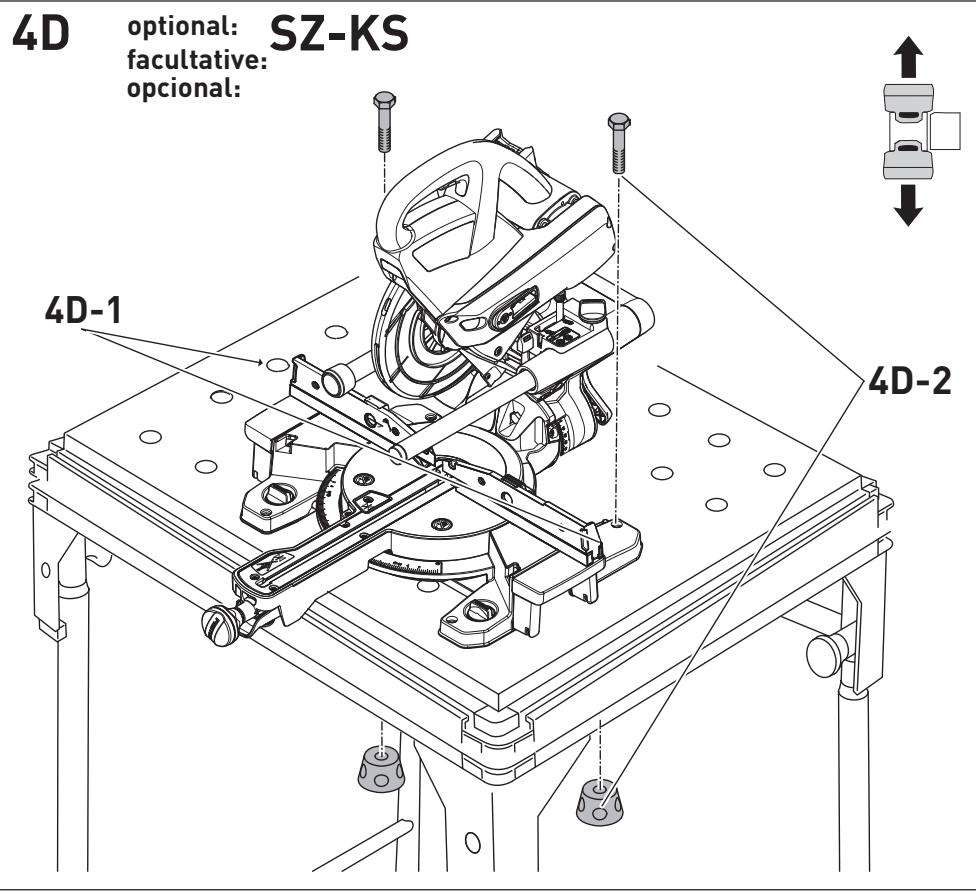

- Spanset voor MFT [4D]: Machine met de spanset [4D-2] op de Festool multifunctione tafel MFT/3 of MFT/Kapex (SZ-KS) bevestigen. Hiervoor dienen de zeskantige gaten [4D-1] aan weerskanten bij de tafelverbreding.

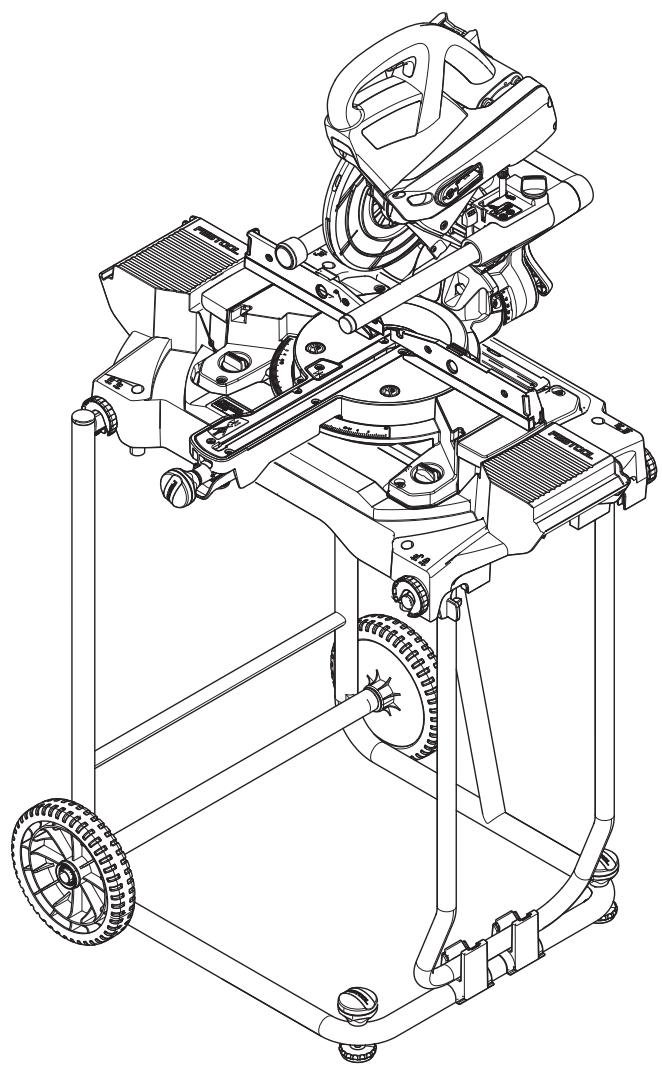

- Onderstel UG-KAPEX KS 60 [4E]: De bij het onderstel gevoegde montagehandleiding inRCTn.

6.3 Werkstand

VOORZICHTIG

Als er aan de hendel voor de transportver-grendeling [1-6] getrokken worden, beweegt de zaageenheid snel maar boven.

• Trek zich aan de hendel voor de transportvergrendeling zonder de handgreep [1-3] vast te houden.

Machine ontgrendelen (werkstand)

• Zaagaggregaat in verticale positie (zaagblad vertical) draaien [12].
• Zaagaggregaat tot de aanslag maar beneden bewegen en vasthouden.

Nederlandsls

Hendel voor transportvergrendeling [1-6] omslaan.
- Zaagaggregaat langzaam omhoog lately komen.
Accupack aanbrengen (zie hoofdstuk 7).
Machine is klaar voor gebruik.

6.4 In-/uitschakelen

Inschakelen

Werkstand tot stand brengen resp. vergrendeling van het zaagaggregaat losdraaien.
Inschakelblokkering [1-2] indrukken.
Aan-/uitschakelaar [1-1] indrukken en vasthouden.

i De aan-/uitschakelaar kan nicht vergrendeld worden.

Uitschakelen

Aan-/uit-schakelaar [1-1] loslaten.

7 Accum

Vóró deplaatsing van het accupack moet de accu-aansluiting op verontreiniging gecontroleerd worden. Een verontreiniging van de accu-aansluiting kan een goed contact belemmeren en tot schade aan de contacten leiden.

Een gestoord contact kan tot oververhitting en beschadiging van het apparaat leiden.

[5a]

Accupack verwijderen.

[5B]

Accupack plaatsen - tot aan het vastklikken.

Let op! Het gebruik van de machine is al-leen onder de volgende voorwaarden mogelijk [5C]:

Beide accupacks zich aangebracht.

Hoogste vermogen met twee.Accupacks (36 V).

Alleen het voorste.Accupack is aange-bracht. Geringer vermogen met een accupack (18 V).

i Meer informatatie over oplaadapparaat en accupack met capaciteitsindicatie vindt u in de bedieningshandleidingen van accupack en oplaadapparaat.

8 Installingen

WAARSCHUWING

Gevaar voor letsel

Vór alle werkzaamheden aan de elektrische machine beiden accu's van de elektrische machine verwijderen.

8.1 Toerentalregeling

Het toerental kan met de stelknop [2-10] traploos in het toerentalbereik (zie technische gegevens) worden ingesteld. Daardoor kurz u de zaagsnelheid aan het betreffende oppervlak optimaal aanpassen.

Toerentalstand per materiala

Massief hout (hard, zacht)	6
Span- en hardvezelplaten	3 - 6
Gelaagd hout, meubelplaat, gefineerd en geplastificierd plaatmaterialiaal	6
Laminaat/minerale grondstoffen	4 - 6
Aluminium platen en -profielen tot 15 mm	4 - 6
Kunststof, gezelversterkte kunststof (GVK), papier en weefsel	3 - 5
Acrylglas	4 - 5

Stroombegrenzing

De stroombegrenzing voorkomt bij extreme overbelasting een te hoge stroomopname. Dit kan leiden tot een lager motortoerental. Na ontlasting komt de motor direct weeR op toeren.

Temperatuurbveiliging

Bij een te hoge motortemperatuur worden de stroomtoevoer en het toerental gereduceerd. Het elektrische gereedschap draait alleen nog met verminderd vermogen door om een snelle afkoeling door de motorventilate suggestiek te make. Na afkoeling komt het elektrisch gereedschap wee automatisch op gang.

8.2 Rem

De zaag KSC 60 EB bezit een elektronische rem. Na het uitschakelen worden het zaagblad in ca. 2 sec. elektronisch tot stilstand afgeremd.

8.3 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof

Nooit zonder afzuiiging werken.
- Nationale voorschriften in acht nemen.
Bij het zagen van kankerverwekkende stoffen algid een geschikte mobiele stofzuiger volgens de nationale bepalingen aanslui- ten. Niet de stofopvangzak gebruiken.

Door verstoptingen in de beschermkap{kunnen veiligheidsfuncties beinvloed worden. Om verstoptingen te vermijden is het waarom beter om met een mobiele stofzuiger met volle afzuigcapaciteit te werkken.

Bij het zagen (bijv. van MDF) kan er staatische oplading ontstaan. Werk dan met een mobiele stofzuiger en een antistatische afzuigslang.

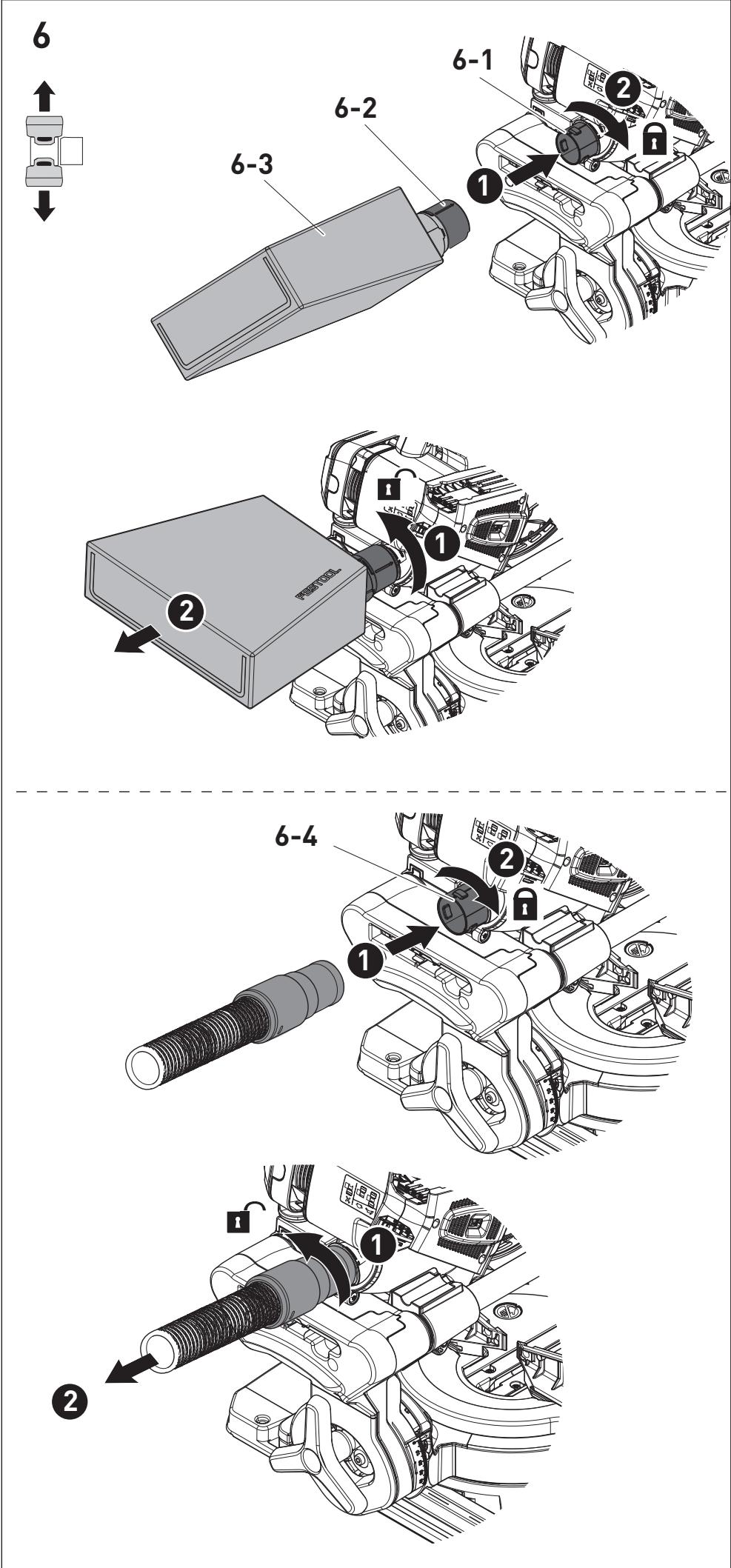

Festool mobiele stofzuiger

Bij de afzuigaansluiting [6-1] kan een Festool mobiele stofzuiger met een afzuigslangdiameter van 27 / 32mm of 36~mm (36 mm vanwegeringer verstoppingsgevaar aanbevolen) worden aangesloten.

Het aansluitstuk van een afzuigslang 27 wordt in het aansluitstuk [6-4] gestoken. Het aansluitstuk van een afzuigslang 36 wordt in het aansluitstuk [6-4] gestoken.

ATTENTIE! Als er geen antistatische afzuiagslang worden gezruikt, kan een staatische oplading ontstaan. De gebruiker kan een elektrische schok krijgen, en de elektronica van het elektrische gereedschap kan beschadigd worden.

8.4 Geintegreerde afzuiing

• Het aansluitstuk [6-2] van de stofopvang-zak [6-3] door maar rechts te draaien aan de afzuigaansluiting [6-1] bevestigen.
  Voor het leegmaken het aansluitstuk van de stofopvangzak van de afzuigaansluiting verwijderen door het waar links te draaien.

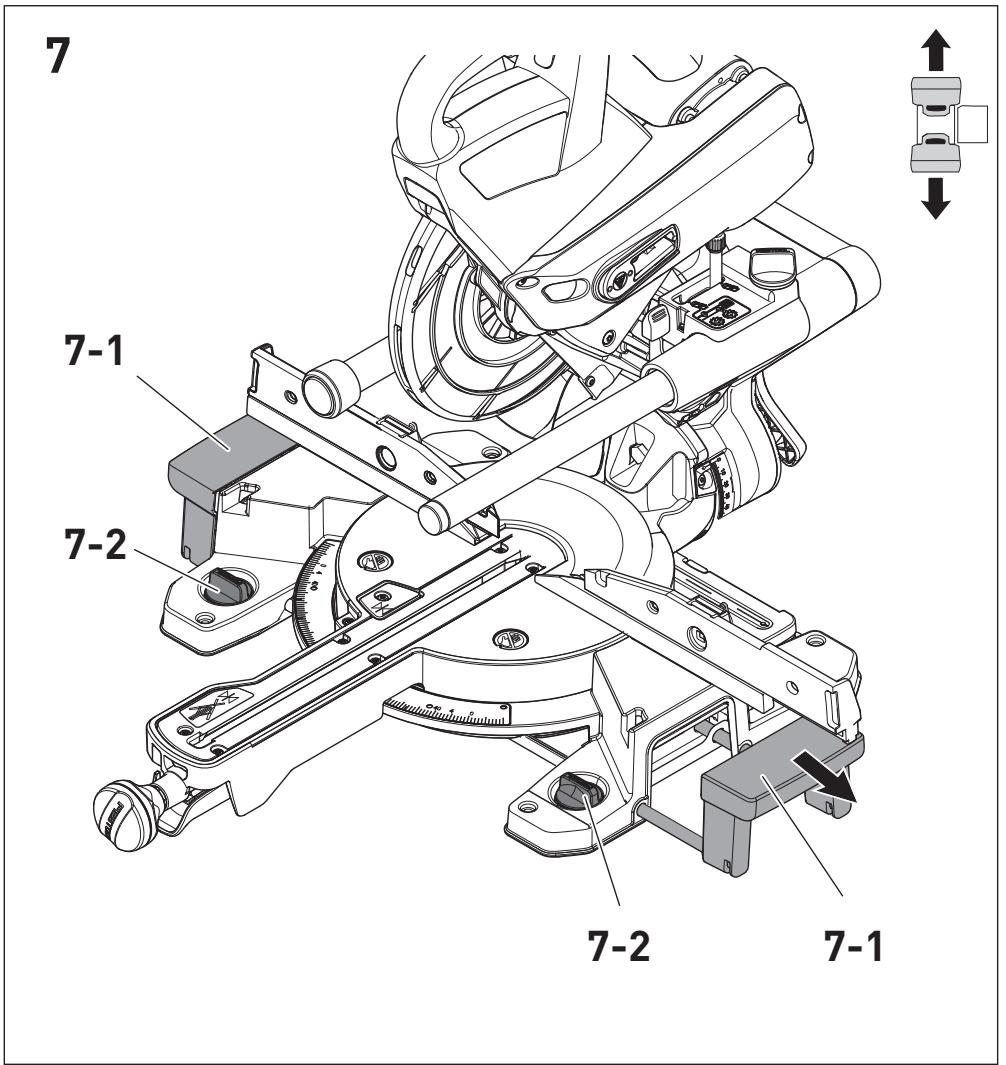

8.5 Tafelverbreding aanpassen

Draaiknop [7-2] losdraaien.
Tafelverbreding [7-1] zover uittrekken, dat het werkstuk er geheel op ligt.
Draaiknop vastdraaien.

Steekt het werkstuk ondanks een maxi- maaluitgetrokken tafelverbredinguit, dan moet het werkstuk op een andere wijze worden ondersteund.

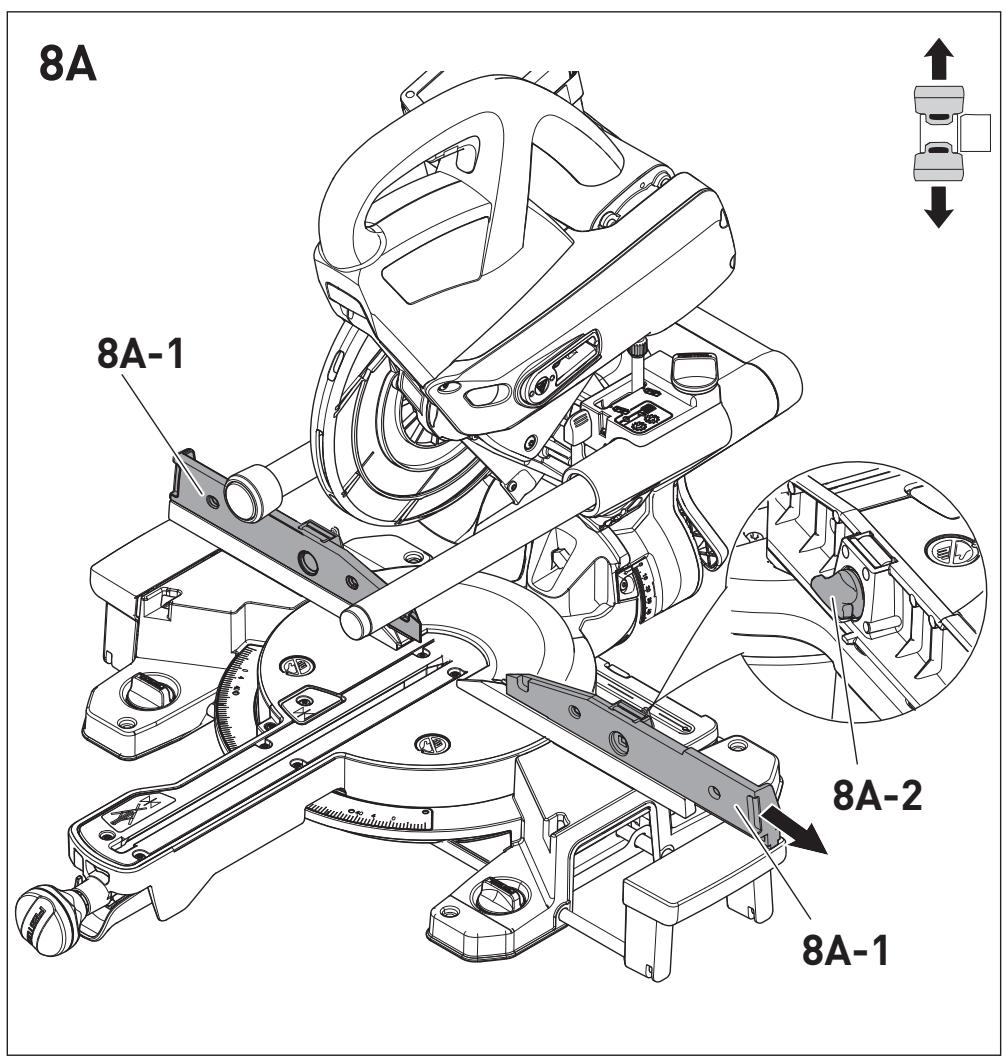

8.6 Aanslaglinialen instellen [8]

Bij versteksneden moet u de aanslaglinialen [8A-1] verschuiven, zodate werking van de pendelbeschemkap er Niet door worden gehinderd en ze Niet in contact met het zaagblad ko-men.

WAARSCHUWING! Beschadigde aanslaglinialen voír gezbruik van de zaag verrangen.

Draaiknuppen (aan beiden zijden) [8A-2] openen.
Aanslaglinialen [8A-1] zo verschuiven, dat er een maximale afstand van 8 mm tot het zaagblad is.
Door het bij wijze van proof, in uitgeschakel-de toestand, neerlaten van het zaagaggregaat, controleren of het zaagblad contact maakt met de aanslaglinialen.
Draaiknoppen vastdraaien.

Steunvlak van de aanslaglinialen kan afzonderlijk worden aangepast wanner passende stukken slaghout worden aangeschroefd [8B]. Hierbij moet erop worden gelet dat de werking van de zaag nicht beperkt worden.

8.7 Zaagblad selecteren

Festool-zaagbladen zijn met een gekleurde ring gemarkeerd. De kleur van de ring staat voor het materiaal waarvoor het zaagblad geschikt is.

Neem de vereiste zaagbladgeevens in acht (zie hoofdstuk).

Verf	Materialial	Symbool
Geel	Hout
Rood	Laminaat, minerale grondstof
Groen	Gips- en cementgebonden spaan- en verzelpla-ten
Blauw	Aluminium, kunststof

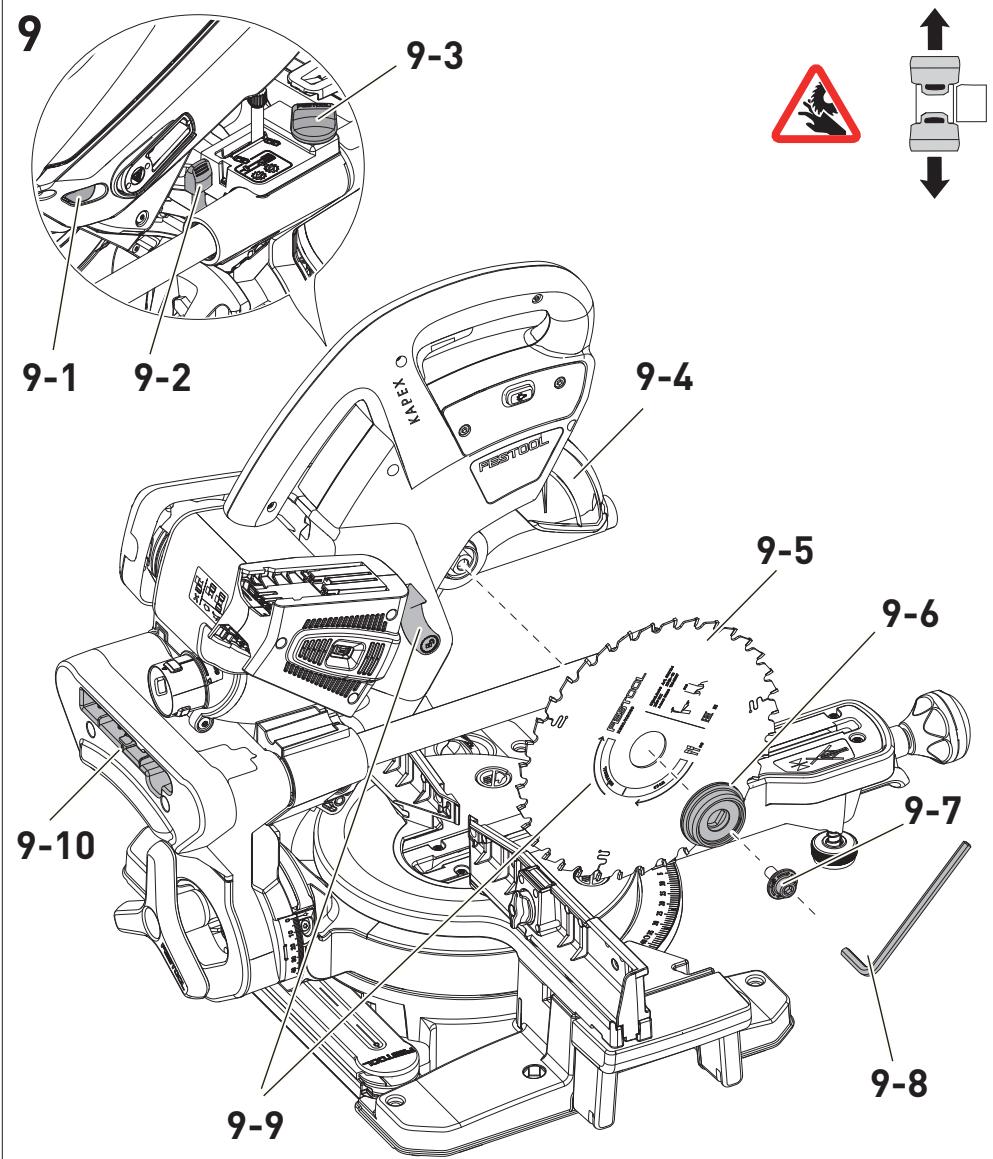

8.8 Zaagblad wisselen

WAARSCHUWING

Gevaar voor letsel

Vór alle werkzaamheden aan de elektrische machine beiden accu's van de elektrische machine verwijderen.

VOORZICTHIG

Gevaar voor letsel door heet en scherp gereedschap.

• Geen stomp en defect inzetgereedschap gebruiken.
  Veiligheidshandschoenen dragen bij het hanteren van inzetgereedschap.

Machine voorbereiden

• Zaagaggregaat in anschterste stand bewegen en met draaiknop [9-3] vergrendelen.
• Zaagaggregaat tot aan de aanslag maar boven bewegen.
  Hendel voor transportvergrendeling [9-2] omslaan.
  Inbussleutel [9-8]uit de houder in de sleutelbox [9-10] verwijderen.

Het zaagblad uitenemen

Spindelstop [9-1] indrukken en vasthouden.
Zaagblad met inbussleutel [9-8] draaien tot de spindelstop inklikt.
Bout [9-7] met inbussleutel losdraaien (linkse schroefdraad, in de richting van de pijl draaien!).
Bout en flens [9-6] afnemen.
Spilstop loslaten.
Pendelbeschemkap [9-4] met één hand omhoog trekken en vasthouden.
Zaagblad [9-5] afnemen.

Zaagbladplaatsen

WAARSCHUWING! Controller schroeven en flens op verontreiniging en gebruik alleen schoone en onbeschadigde onderdelen!

Nieuw zaagblad [9-5] inbrengen.
WAARSCHUWING! Het opschrift van het zaagblad要去 zichtaarহ. De draairrichting van het zaagblad要去 met de richting van de pijl [9-9] overeenkomen!
Flens [9-6] zo inbrengen dat de pasvormen van flens, opnamedraad en zaagblad in elk-aar grijpen.
Spindelstop [9-1] indrukken en vasthouden.
Zaagblad met inbussleutel [9-8] draaien tot de spindelstop inklikt.
Moer [9-7] inbrengen en gegen de richting van de pijl vastdraaien.

Gevaar voor letsel! Controller na de

zaagbladwisseling of het zaagblad stevig

is bevestigd. Door een losse moer kan het zaagblad losraken.

9 Werken met het elektrische gereedschap

WAARSCHUWING

Wegvliegende gereedschap-/werkstukonderdelen

Gevaar voor letsel

Draag een veiligheidsbril!
Bij het gebruik andere personen op afstand honden.
Werkstukken altijd goed vastzetten.
Schroefklemmen volledig op het werkstuk zetten.

WAARSCHUWING

Zagen onderbreken.
Accupack verwijderen, zaagresten verwijderen. Bij beschadiging pendelbeschemkap latentervangen.

9.1 Veilig werken

Bij het werken alle aan het begin vermelde veiligheidsvoorschriften en de volgen-

de regels in acheft nemen:

Vóor het begin

Zorg ervoor dat de sterknop [2-6] en de draaiknop [1-13]�n aangetrokken.
- ATTENTIE! Oververhittingsgevaar! Voor gebruik controleren of de accu goed vast-geklikt is.
- Niet bij een defecte elektronica van het elektrisch gereedschap werkken, odomat dit tot te hoge toerenallen kan leiden. Defecte elektronica herkent u aan een gebrekkige zachte aanloop, wonneer er geen toeren-talregeling möglichk is en bij rookontwikke-ling of verbrandingsgeuruit de machine.
- Controller of het zaagblad goed vastzit.
- Bevestig het werkstuk.altijd zo dat het tijdens de bewerking Niet kan bewegen.
- Het werkstuk spanningsvrij en vlak opleg-gen.

Tijdens het werk

• Correcte werkpositie:

• vooraan aan de bedienerkant;
  -recht tegenover de zaag;

• naast de zaagbladlijn.

Bij het werkken het elektrisch gereedschap altijd met de bedienende hand aan de hand-

grep [1-3] vasthouden. De vrijie hand algijd buiten het gezarenbereik houden.

• Voorkom oververhitting van de snijkanten van het zaagblad door de snugelheid aan te passen en zorg er bij het zagen van kunststof voor dat dit Niet smelt. Hoe harder het te zagen materiaal, des tekleiner moet de voedingsnelheid zich.
• Geleid de machine alleen in ingeschakelde toestand gegen een werkstuk.

Controleer of de pendelbeschemkap vrij kan bewegen

WAARSCHUWING! De pendelbeschemkap要去 algid vrij hunnen bewegen enzfstandig hunnen sluiten.

Accupack verwijderen.
Pendelbeschemkap met de hand pakken en als proof in het zaagaggregaat schuiven. Pendelbeschemkap要去 gemakkelijk te bewegen zich en bijna geheel in de pendel-kap hunnen zakken.

Reiniging van het zaagblad

De ruimte om de pendelbeschemkap alkijd schoonhonden.
Stof en spanen met behulp van perslucht uit de beschermkap blazen of verwijdersen met een kwast.

9.2 Akoestische waarschuwingssignalen

Bij de volgende bedrijfsomstandigheden klinkte een akoestisch waarschuwingssignaal en worden de machine uitgeschakeld:

peep — —

Accu leeg of machine overbelast:

Accuervangen
Machine minder belasten

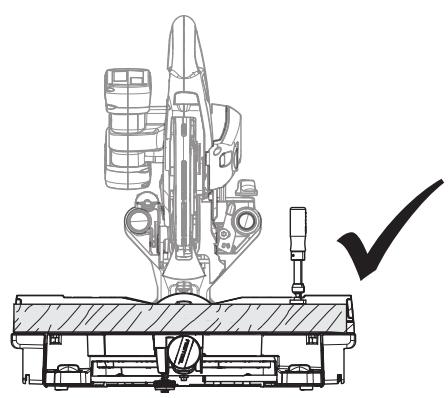

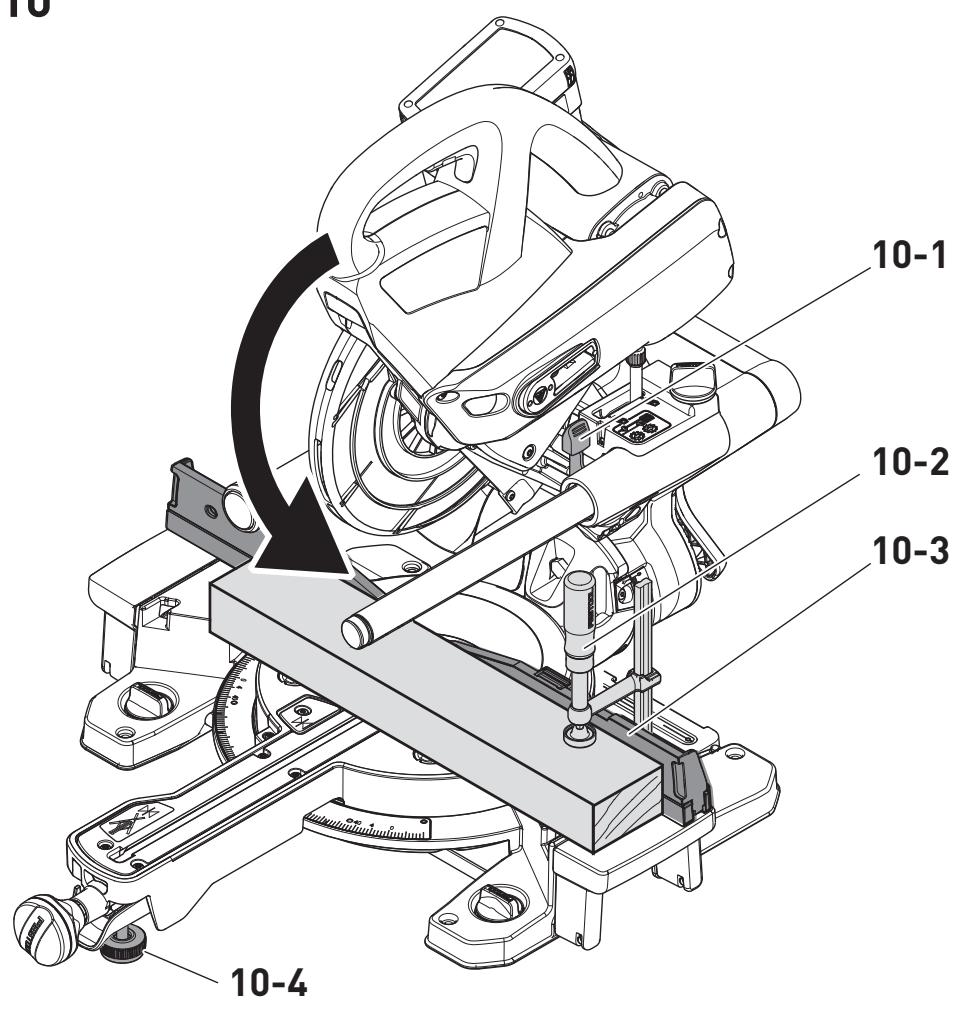

9.3 Werkstuk spannen [10]

WAARSCHUWING

Gevaar voor letsel

Eigenschappen van het werkstuk in acht nemen.

Goede bevestiging - Werkstukken gegen aanslagliniaal leggen. Geen werkstukken bewerkendie nicht goed hunnen worden vastbezet.

Grootte - Geen tekleine werkstukken bewerken. Afgesneden reststuk mag om veiligheidsredenenietkleiner dan 30~mm lang+zijn.Kleine werkstukken konnen door het zaagblad waar

achteren in de spreet:tussen zaagblad en aan-slagliniaal getrokken worden.

Correct ondersteunen - Maximale werkstukafmetingen in acht nemen. Verlengingen van de werkstuksteun algijd gebruiken en bevestigen. In het werkstuk kuren anders interne spanninger optreden die tot plotselinge verrormingen kuren leiden. Aanwijzingen voor werkstukafmetingen in acht nemen (zie hoofdstuk 9.4).

Ga bij het inspannen als volgt te werk

• Zaagaggregaat tot de aanslag maar beneden drukken.
  Hendel voor transportvergrendeling [10-1] omslaan.
• Zaagaggregaat langzaam omhoog lately komen.
  Werkstuk vlak gegen de aanslagliniaal [10-3] aanleggen.
  Werkstuk met schroefklem [10-2] bevestig.
  Controlleren of werkstuk stevig vastzit.

9.4 Werkstukafmetingen in acht nemen

Maximale werkstukafmetingen zonderuitbreiding door toebehoren

Verstek-/hellings-hoek volgenschaal	hoogte x bredte x lenghte
0°/0°	60 x 305 x 720 mm
45°/0°	60 x 215 x 720 mm
0°/45° rechts	20 x 305 x 720 mm
0°/45° links	40 x 305 x 720 mm
45°/45° rechts	20 x 215 x 720 mm
45°/45° links	40 x 215 x 720 mm

Maximale werkstukafmetingen bij montagesamen met UG-KS60 en KA-KS60

De maximale hoogte en breedte van het werkstuk verandert Niet door de montage van accessoires. Het steunvlak bij montage van het onderstel komt opdezelfde hoogte als het steunvlak bijuitgetrokken tafelverbreding.

Ingezet toebehoren	Lengte
UG-AD-KS60	720 mm
KA-KS60 (aan=eén zijde)	1880-2800 mm
KA-KS60 (aan beiden+zijden)	3360-5200 mm

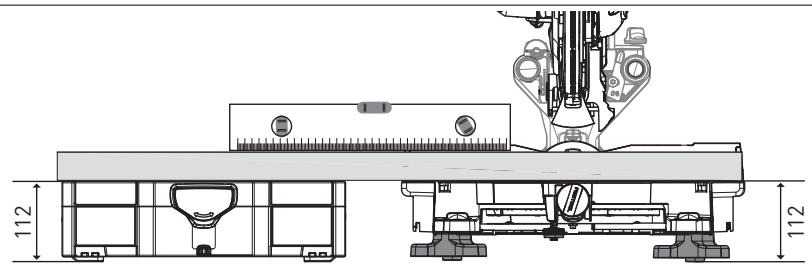

Langewerkstukken

Werkstukken die over het zaagvlak uitsteken, extra ondersteunen:

Nederlandsls

Werkstukken die over het zaagvlak uitsteken, extra ondersteunen:
Tafelverbreding aanpassen, zie hoofdstuk 8.5.
- Indien het werkstuk nog steedsuitsteekt, tafelverbreding weeintrrekken en afkort-aanslag KA-KS60 monteren of afkortzaag met schroefvoeten A-SYS-KS60 verhogen en verrolgens de werkstukken met de Systainers T-LOC SYS-MFT van Systainer-grootte 1 ondersteunen.
Werkstuk met extra schroefklemmen vastzetten.

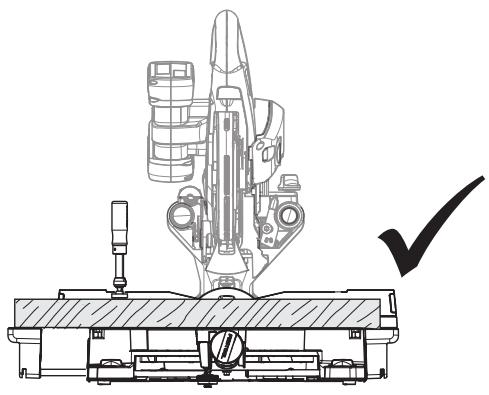

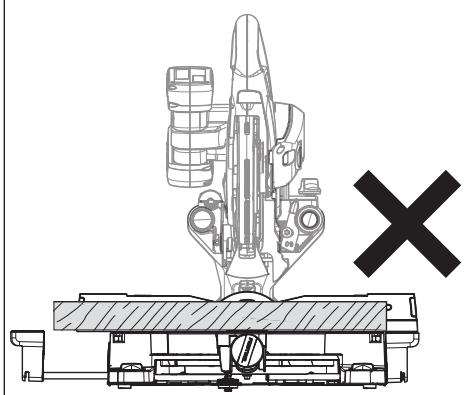

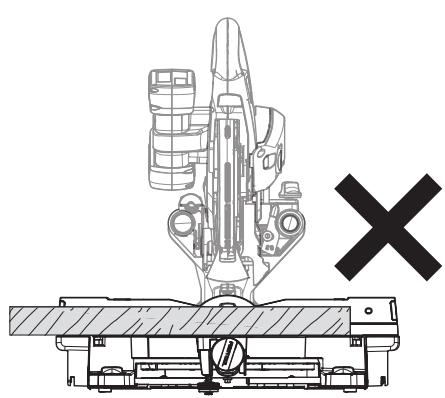

Dunne werkstukken

Dunne werkstukken können bij het zagen klapperen of breken.

Dunne werkstukken können bij het zagen klapperen of breken.
Werkstuk verstevigen: Samen met sloophout inspannen.

Zware werkstukken

• Om de stabiliteit van de machine ook bij het zagen van zware werkstukken te garande- ren, steunvoet [10-4] vlak op de ondergrond afstellen.

9.5 Afkortzagen

De basisfunctie van de afkortzaag is het za-gen met vast zaagaggregaat zonder schuine stand. Aanbevolen: werkstukken tot een bredte van 70~mm

Draaiknop [1-5] vergrendelt het zaagaggregaat, zDat het Niet meer voor- ofijkenuit kan bewegen.

Draaiknop voor trekvergrendeling [1-5] vastzetten.
Afkortzaag inschakelen.
Zaagaggregaat met de handgreep langzaam omlaagbrengen. Hierbij de aan-/uitschakelaar [1-1] ingedrukt honden.
- Zaagaggregaat pas maar het werkstuk breden als het ingestelde toerental bereikt is.
Snedeuitvoeren.
Na de uitgevoerde zaagsnede het zaagaggregaat terug omhoog brengen. De pendelbeschemkap sluit automatisch.
Aan-/uit-schakelaar loslaten.

Schaduwlicht

Het schaduwlicht werpt via het zaagblad een slagschaduw over het werkstuk.

De Werking met de aan-uitknop [2-1] activeren.
De zaaglijk worden na het neerlaten van het zaagaggregaat zichtaar.

i Het schaduwlicht schakelt na een uur automatischuit.

9.6 Trekzagen

Bij het trekzagen worden het zaagblad van vorenaar het werkstuk geleid. Hierdoor is een gecontroleerd zagen met weinig krachtinspanning möglich. Aanbevolen voor werkstukken die brederহn dan 70 mm.

Juist zaagverloop bij het trekzagen

Meelopend zagen voorkomen! Bij het za-gen het verzonken zaagaggregaat Niet waar het lichaam trekken. Het zaagblad kan vast komen te zitten, waardoor het zaagaggregaat möglichk versneld op de bediener afkomt.

Draaiknop voor trekvergrendeling [1-5] los-draaien.
Zaagaggregaat tot aan de aanslag trekken.
Afkortzaag inschakelen.
Zaagaggregaat met de handgreep langzaam omlaagbrengen. Hierbij de aan-/uitschake-laar [1-1] ingedrukt houden.
Zaagaggregaat pas maar het werkstuk breden als het ingestelde toerental bereikt is.
Zaagsnedeuitvoeren,zaagaggregaat door het werkstuk tot aan de aanslag schuiven.
Na de uitgevoerde zaagsnede het zaagaggregaat terug omhoog brengen. De pendelbeschemkap sluit automatisch.
Aan-/uit-schakelaar loslaten. Draaiknop vastdraaien.

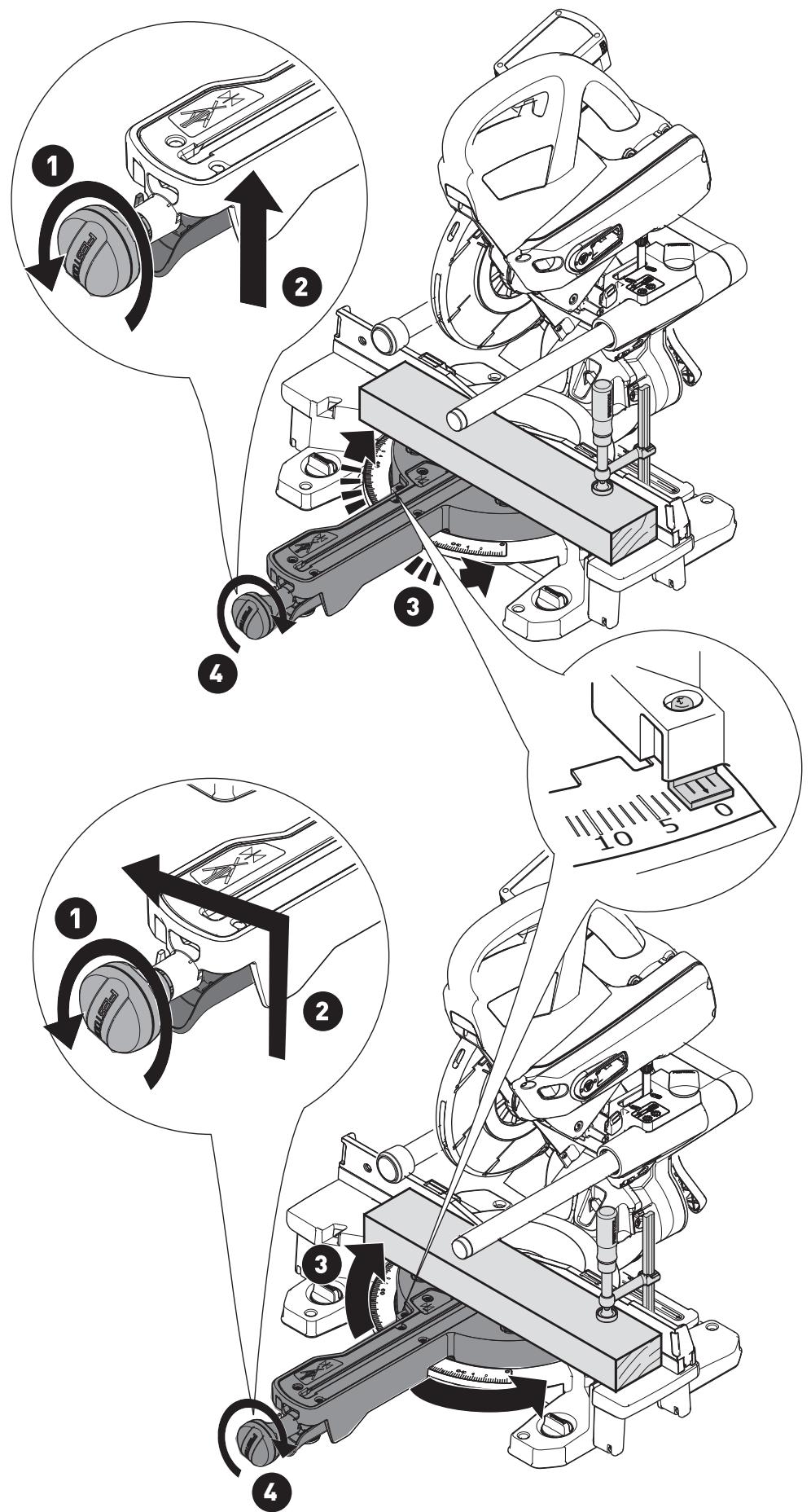

9.7 Verstekhoeken zagen [11]

Standaard verstekhoeken instellen

Volgende verstekhoeken (links en rechts) vergrendelen zich vanzelf: 0^ , 15^ , 22,5^ , 30^ , 45^ , 60^

Draaiknop losdraaien 1
- Vergrendelhendel indrukken maar nicht in-haken ②.
Draaischijf in de gewenste positie draaien 3, kort voor het bereiken van de gewenste hoek de vergrendelhendel loslaten. Draaischijf klikt bij de beoogde verstekhoek gemakkelijk in.
Draaiknop sluiten 4

Individuele verstekhoek instellen

Draaiknop losdraaien 1
- Vergrendelhendel ② indrukken en door links te drukken inklikken.
Draaischijf traploos in de gewenste positie draaien 3
Draaiknop sluiten 4

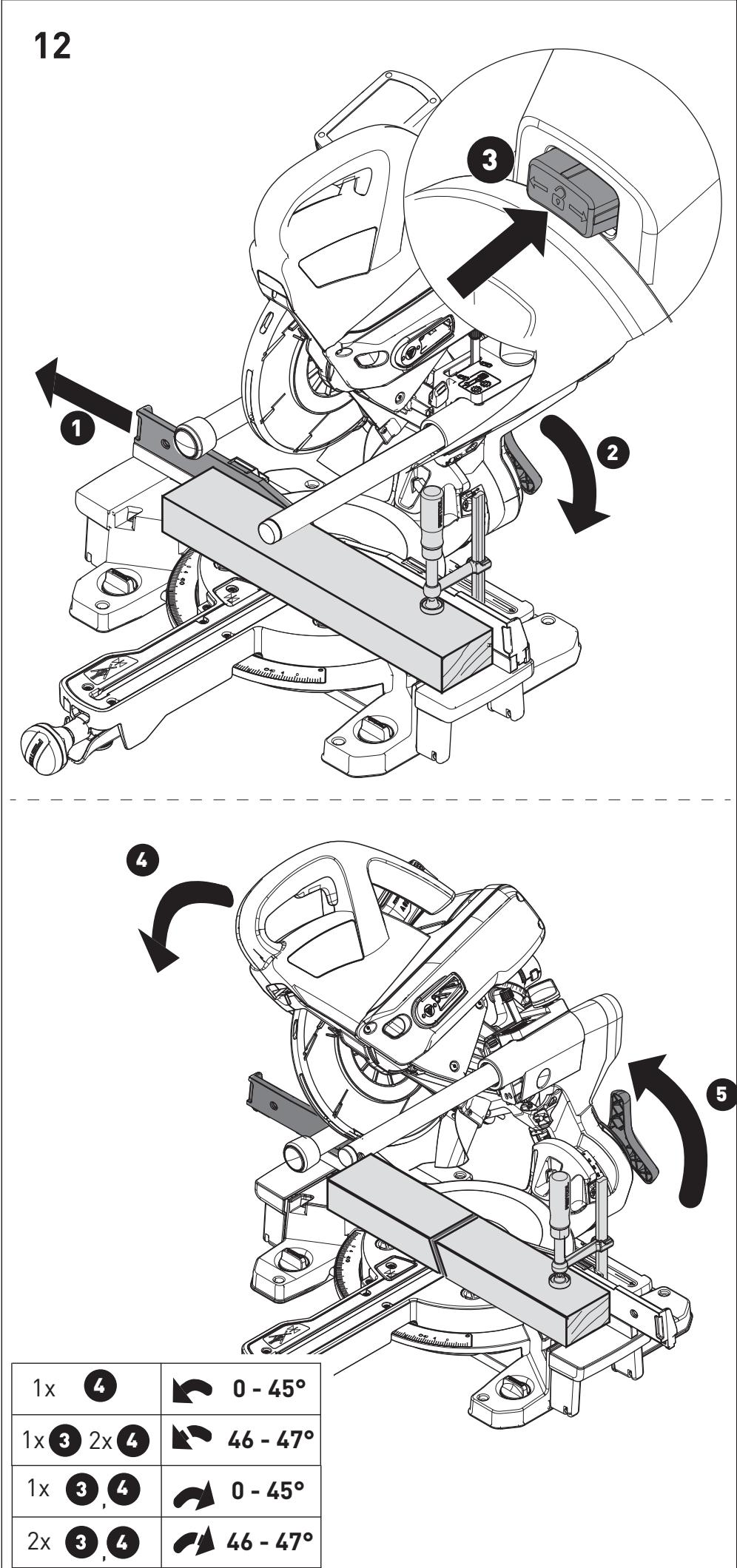

9.8 Schuine zaagsneden zagen [12]

Voor speciale instellungen voor schuine zaagsneden kan hetoodzakelijk zijn om de aanslaglinialen ① teverschuiven of af te nemen, zie hoofdstuk 8.6.

tussen 0^ en 45^ helling maar links

Sterknop losdraaien ②.
Zaagaggregaat hellen tot aan de gewenste zaaghoek
Sterknop dichtdraaien 5

tussen 0^ en 45^ helling maar rechts:

Sterknop losdraaien ②.
- Ontgrendeltoets indrukken ③, zo nodsignigszins schuin zetten en in tegengestelderichting ontlasten.
Zaagaggregaat hellen tot aan de gewenste zaaghoek 4.
Sterknop dichtdraaien 5

46 - 47° helling maar rechts/links (ondersnijden)

Sterknop losdraaien ②.
- Ontgrendeltoets indrukken ③, zo nodsignigszins schuin zetten en in tegengestelderichting ontlasten.
Zaagaggregaat hellen tot aan de aanslag 4.
- Ontgrendeltoets opniew indrukken 3.
Zaagaggregaat opniew hellen 4
Sterknop dichtdraaien 5

9.9 Groeven zagen

Met de traploos instelbare groefdieptebegren-zing+kunnen groeven individuel over de gehe-le zaagdiepte worden vastgelegd. Zo wordt het makesen van groeven of het afvlakken met willekeurige hoogte bij elke werkstukhoogte mogelijk.

i De ronde vom van het zaagblad veroor-zaakt bij het makev van groeven een lichte kromming van de zaagsnedeaar boven. Voor het makev van exact horizontale groeven moet tussen het werkstuk en de aanslaglinialen een slaghout geplaatst worden, zodate een afstand van ca. 4 cm gegarandeerd is.
Machine in de werkstand brengen.

Hendel voor groefdieptebegrenzing [1-4] alleen omklappen wonneer het zaagaggre-gaat in de bovenste stand (=werkpositie) staat.
Hendel voor de groefdieptebegrenzing [1-4]
aar voren trekken tot hij inklikt.

Het zaagaggregaat kan alleen nog tot aan de ingestelde zaagdiepte maar beneden worden gedrukt.
Door aan de hendel voor de groefdieptebegrenzing te draaien, de gewenste diepte instellen (aar links draaien = groefdiepte vergroten, maar rechts draaien = groefdiepte verkleinen)

Door bij wijze van proof het zaagaggregaat omlaag te drukken, controleren of de groefdieptebegrenzing op de gewenste groefdiepte is ingesteld.

Zaagaggregaat alleen omlaag drukken wanneer de hendel voor de groefdieptebegrenzing in een van beiden eindposities is ingeklikt. Gevaar van beschadiging van het elektrisch gereedschap.

Zaagsnedenuitvoeren.
- Om de groefdieptebegrenzing te deactive-ren, de hendel [1-4] terugzetten.

10 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Vór alle werkzaamheden aan de elektrische machine beiden accu's van de elektrische machine verwijderen.
Alle onderhouds- en reparatiewerkzaam-heden waar voor het vereist is om de motorbehuizing te openen, mogen alleen in een geauthoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparations mogen alleendoor de fabrikant of door serviceworkplaatsen

uitgevoerd worden. Alleen originele Festool-reserveonderdelen gebruiken.

Meer informatatie: www.festool.nl/service

De volgende aanwijzingen in acht nemen:

• Beschadigde beveiligingsinrichtingen en onderdelen要去 op deskundige wijze in een erkende en gespecialiseerde werkplaats gerepareerd en verrangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.
  Zuig de openings schoon om splinters en spanen uit het elektrisch gereedschap te verwijderen. Zaagsel enkleine onderdelen die in het zaagkanaal blijven hangen, kunnen gemakkelijk door de opening [13-4] maar buitenkommen.
  Zorg ervoor dat de koellluchtopeningen in de motorbehuizing alkijd vrij en schoon zich om de luchtcirculatie te waarborgen.
  De aansluitcontacten van het elektrische gereedschap, oplaadapparaat en accupack schoon houden.
  Bij werkzaamheden met gips- en cementgebonden verzelplaten het apparaat bijzonder grondig reinigen. Reinig de ventilatieopeningen van het elektrische gereedschap en de aan-/uit-schakelaar met droge en olievrije perslucht. Anders kan zich gipshoudend stof in de behuizing van het elektrische gereedschap en op de aan-/uit-schakelaar afzetten en in verbinding met luchtvochtigkeit uitharden. Dat kan tot nadelige beinvloeding van het schakelmechanisme leiden.

Een regelmatige reiniging van de machine, vooral van de afstelinrichtingen en de geleiders, vormt een belangrijke veiligheidsfactor.

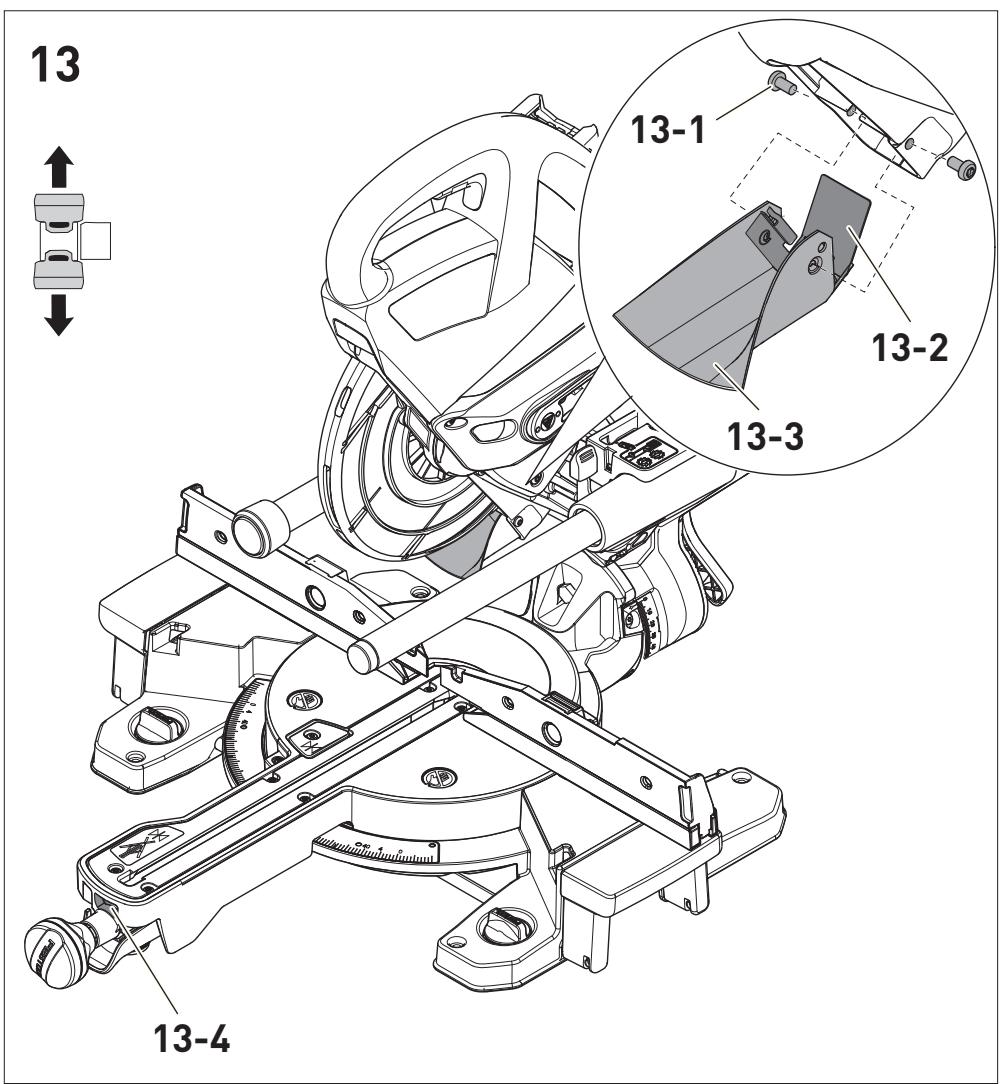

10.1 Spaanvanger verrangen [13]

① Om volgens voorschrift stof en spaanders op te vangen要去 algid met een gemonteerde spaanvanger worden gewerkt.
Draai de schroeven [13-1] van de beschemkap los en neem de spaanvanger en klem weg.
Klem [13-2] op neue speanvanger plaat-sen.
- Spaanvanger [13-3] inclusief klem aan beschemkap schroeven.

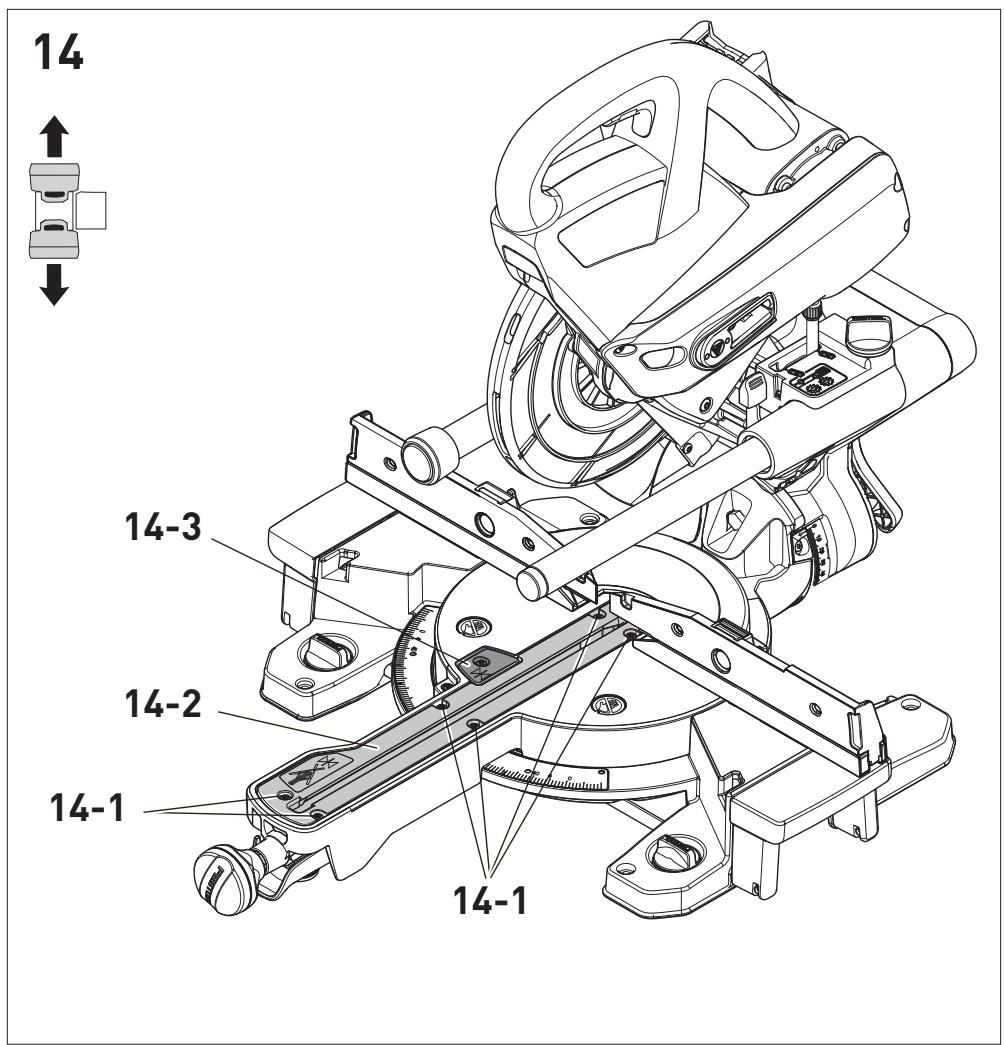

10.2 Tafelinlegstuk verrangen [14]

Versleten tafelinlegstukken alkijdervangen. Machine nooit zonder tafelinlegstukken gebrui-ken.

Aanlegmarkering [14-3] voor zwaaiaak af-schroeven.
Schroeven [14-1] in tafelinlegstuk losdraaien.
Tafelinlegstuk [14-2] en aanlegmarkering [14-3] verrangen.
Schroeven weeer aanbrengen.

Controlleren of de positiemarkeringen op een lijn liggen; deze lijn moet in een rechte hoek t.o.v. de aanslaglinialen lopen.

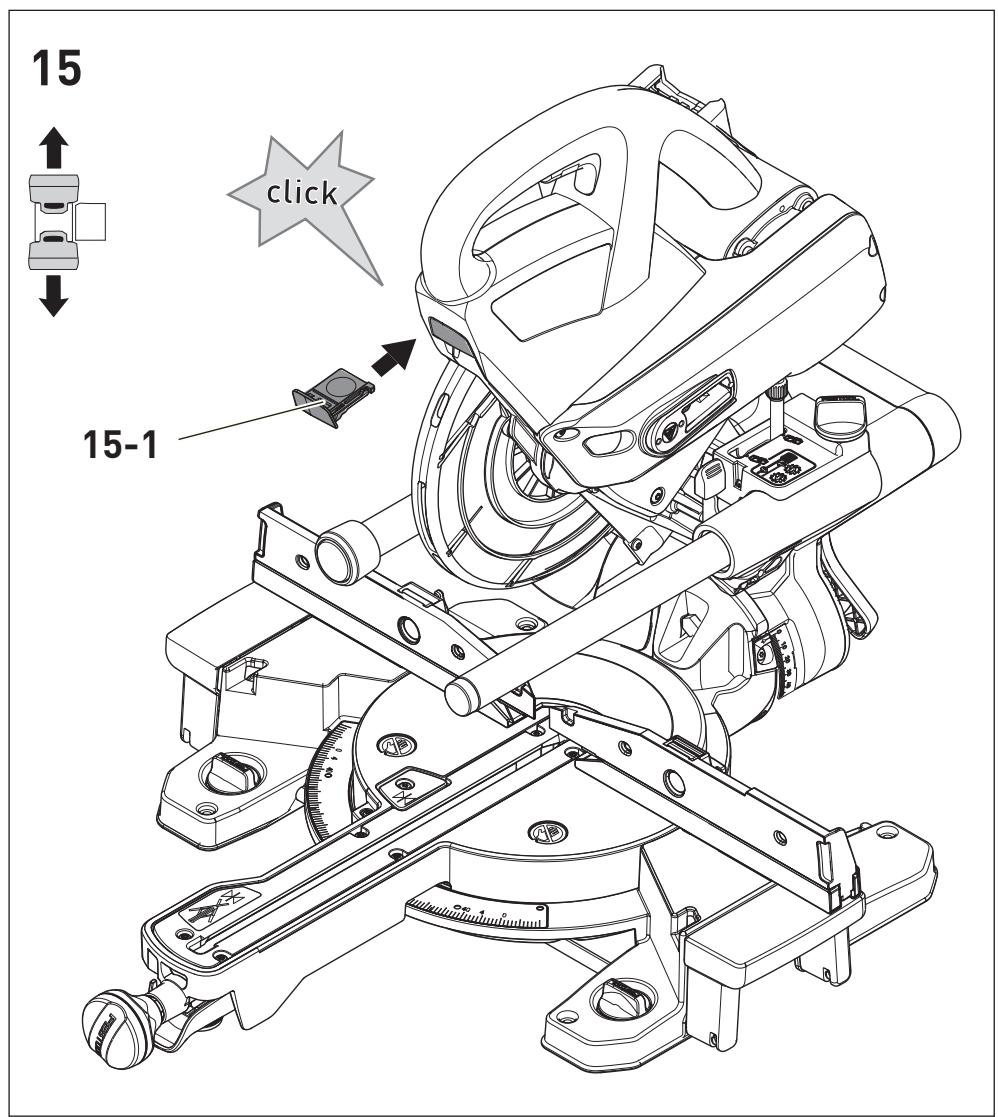

10.3 Venster van het schaduwlicht reinigen/ verrangen

Het puntlicht verlicht de zaaglijk op het werkstuk. Bij stofintensieve werkzaamheden kan delichtcapaciteit nadelig worden beinvloed. Ga bij het reinigen als volgt te werk [15]:

Machine in de werkstand brengen.
Venster van het schaduwlicht [15-1] zonder gereedschap uittrekken en reinigen/ervan-gen.
- Venster van het schaduwlicht waar inbren-gen.
- Venster van het schaduwlicht klikt voorbaar in.

11 Transport

VOORZICHTIG

Gevaar voor beknelling

Zaagaggregaat kan uitklappen/uitschuiven

• Het transport van de machine要去 algijd in de waarvoort bestemde transportstand plaatsvinden.

VOORZICTHIG

Gevaar voor letsel!

Elektrische machine kan bij het dragen uit de hand glijden.

• Elektrische machine algtd met beiden handen aan de hiervoord bedoelde handgrepen [16] aan beiden zijden van de elektrische machine vasthouden.

11.1 Elektrische machine beveiligen (transportstand)

Beide accu'suit de elektrische machine verwijderen.

Zaagaggregaat in achefterste stand bewegen en met draaiknop [1-5] vergrendelen.
Zaagaggregaat in verticale stand draaien.

Sterknop [2-6] losdraaien,
zaagaggregaat in verticale stand bren-gen,
sterknop dichtdraaien.

Zaagaggregaat vergrendelen.

Zaagaggregaat tot aan de aanslag maar beneden bewegen.
Hendel voor transportvergrendeling [1-6] om Salaan.

Het zaagaggregaat bevindt zich in de onderste stand.

Draaischijf in rechtse positie draaien.

Draaiknop [1-13] losdraaien.
Vergrendelhendel [1-12] indrukken en vasthouden.
Draaischijf [1-14] tot aan de aanslag maar rechts draaien.
Vergrendelhendel loslaten, draaiknop vastdraaien.

Machine bevindt zich in transportstand [16].

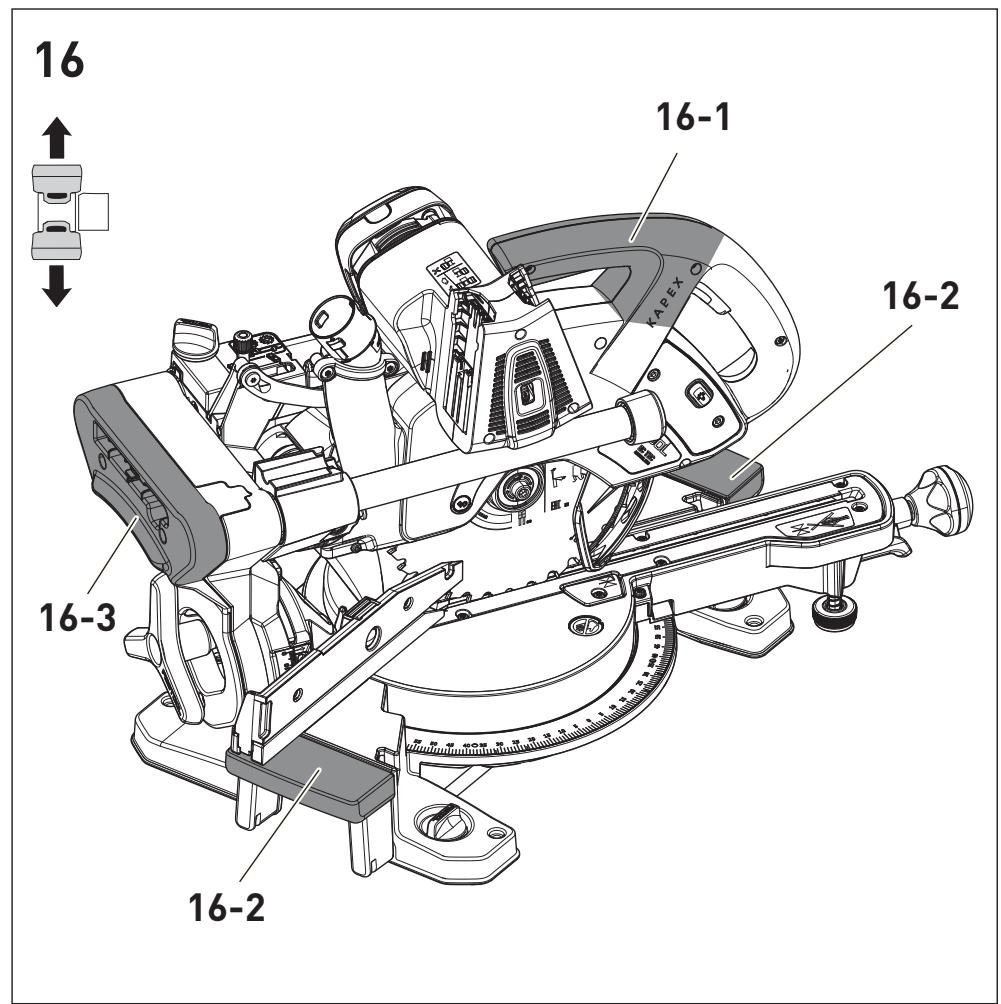

11.2 Beoogde draaggrepen

• Handgreep op zaagaggregaat [16-1]
• Handgreep op sleutelbox [16-3]
  Tafelverbredingen [16-2] (in bevestigde staat!)

12 Accessoires

De bestelnummers voor accessoires en gereedschap vindt u op www.festool.nl.

Naast het beschreiben toebehoren biedt Festool nog uitgebrende systeemaccessoires aan, waar-mee u uw zaag op veel manieren en efectief kunt gebruiken, bijv.:

• Afkortaanslag KA-KS60
  Onderstel UG-KAPEX KS 60
• Onderstel UG-KS UNI
  Schroefvoeten A-SYS-KS60
• Spanverbinding voor MFT SZ-KS
  Zwaaihaak SM-KS60

12.1 Zwaaihaak SM-KS60 (gedeeltelijk toebehoren)

Met de zwaaiahaak hunnen willekeurige hoeken (bijv. tussen twee wanden) worden afgenomen. De zwaaiaak vormt waar bij de hoekdeellijn.

Binnenhoek afnemen [17a]

Grendelinrichting [17-2] openen.
Benen [17-1]aar buiten draaien om de binnenhoek af te nemen.
Grendelinrichting sluiten.

De gestippelde markingering [17-4] geeft de hoekdeellijn aan. De hoekdeellijn kan via de buitenkanten van de zwaaiaak op de po

sitiemarkeringen van de draaischijf worden overgebracht.

Grendelinrichting [17-2] open.
Aluminium profielen [17-3] van de benen\ aar voren schuiven.
Benen [17-1]aar buiten draaien, zodat de aluminium profielen gegen de buitenhoek liggen.
Grendelinrichting sluiten.
Aluminium profielen van de beiden benen\ weer terugschuiven.

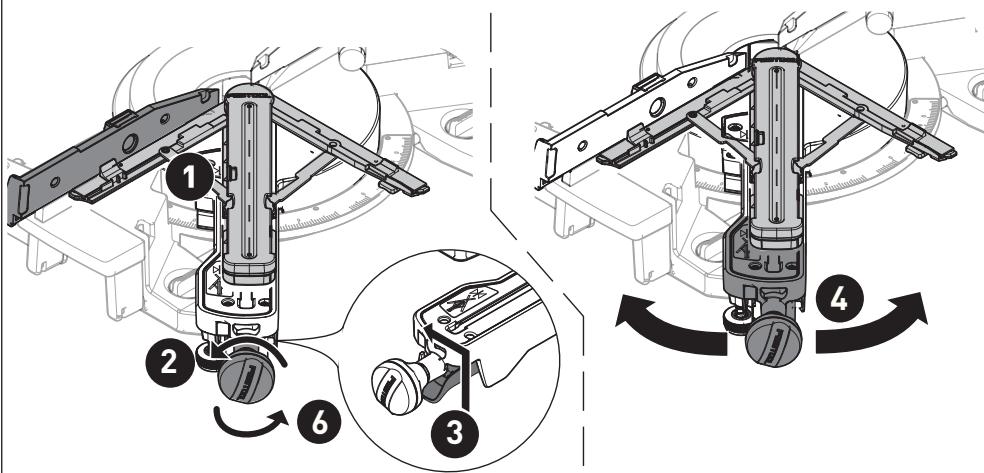

Hoek overbrengen [18]

Zwaaihaak exact op een van de aanslaglinialenplaatsen 1; met de duim aandruken.
Draaiknop losdraaien ②
Vergrendelhendel inhaken 3
Draaischijd draaien 4 tot de buitenkant van de zwaaiahaak met de marketing samenvalt 5.

Hiertoe moet de zwaihaak parallel met de aanslag van de afkortzaag worden verschoven. Zwaihaak gelijktijdig met de duim in de greepkom gegen de aanslaglini-aal drukken.

Draaiknop vastdraaien 6, zwaaiaak verwijderen.
De hoek is overgebracht en er kan begonnen worden met zagen.

12.2 Zaagbladen, overige accessoires

Om uiteenlopend materiaal snel en zuiver te kunnen zagen biedt Festool voor alle werkzaamheden zaagbladen aan die special op Festool zagen�n afgestemd.

13 Milieu

Elektrische machine, gebruikte batterijen en accu's Niet met het huisvuil weglooien. De apparaten, accessoires

en verpakkingen op milieuvriendelijk wijze afvoeren. De nationale voorschriften in acht nemen.

Gebruekte batterijen, accu's en lampen voír verwijdering op een Niet-vernielende wijze van het elektrische apparaat scheiden. Daardoor konnen ze efficiën gerecycled worden.

Nederlandsls

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheidente te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie over de inzamelpunten vind je op www.festool.com/environment.

Informatie over kritische stoffen:

www.festool.nl/reach

14 Algemene aanwijzingen

14.1 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine-en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op Personen.

De gegevens können met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdiagnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijktoestemming van de klant worden de gegevens Niet voor andere doeleinden gebruikt.

14.2 Bluetooth®

Het woordmerk Bluetooth® en de logo'sarendgereistreeerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt.
