KÄYTTÖOHJE KAPEX KSC 60 EB-Basic FESTOOL

fi: EU-vaatimustenmukaisuusvakuutus. Vakuutamme yksinomaisella vastuulla, etta tämä tuote tayttä seuraavien EU-direktiivien kaikki olennaiset vaatimukset ja se on seuraavien standardien tai standardiasiakirjojen mukainen:

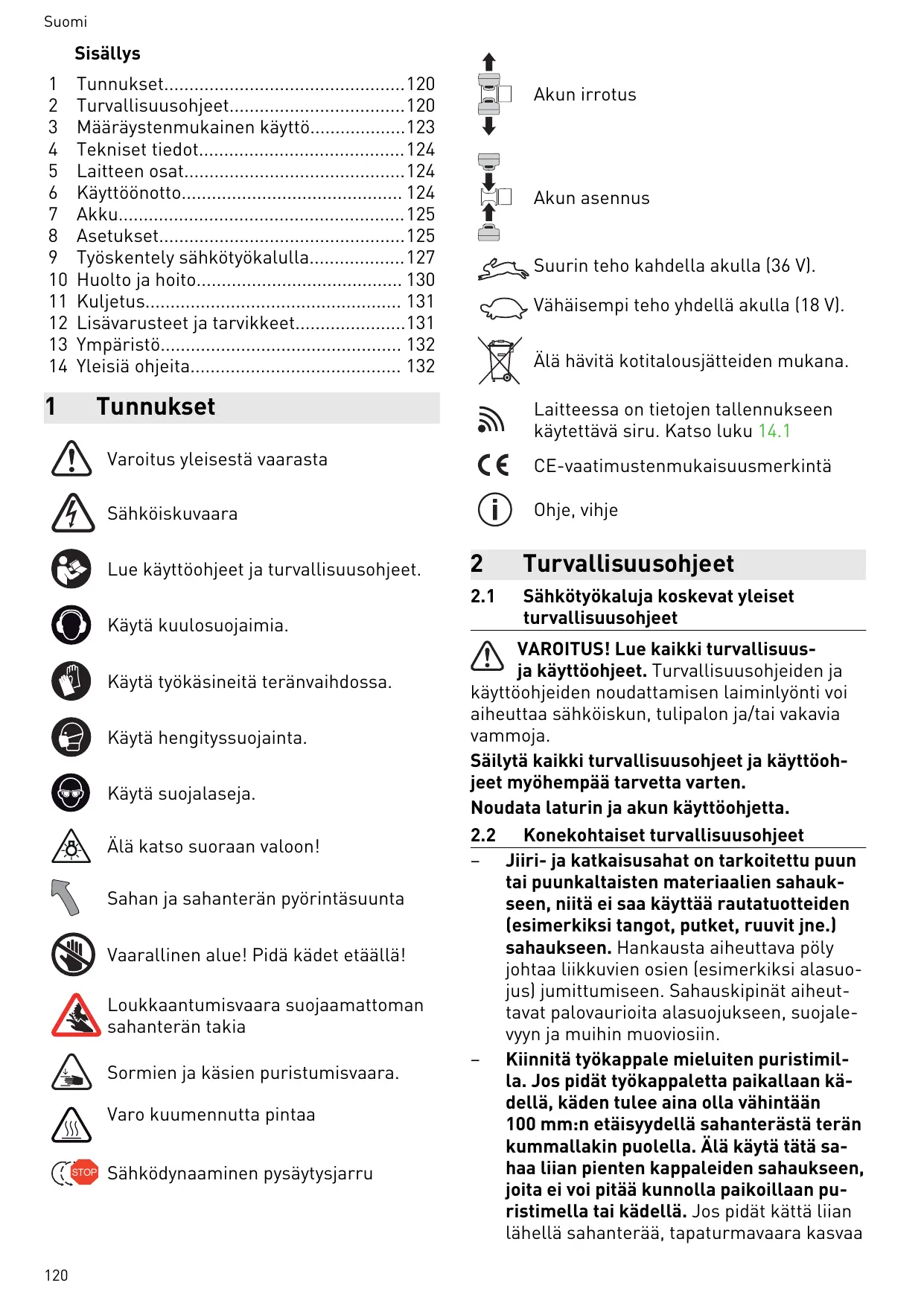

1 Tunnukset. 120
2 Turvallisuusohjeet. 120
3 Maaraystenmukainen kaytto. 123
4 Tekniset tiedot. 124
5 Laitteen osat. 124
6 Kayttoonotto. 124
7 Akku. 125
8 Asetukset. 125
9 Työskentely sähkötyokalulla. 127
10 Huolto ja hoitob 130
11 Kuljetus. 131
12 Lisavarusteet ja tarvikkeet. 131
13 Ymparisto 132
14 Yleisia ohjeita 132

1 Tunnukset

Varoitus yleisesta vaarasta

Sahköiskuvaara

Lue käytöohjeet ja turvallisuusohjeet.

Käytä kuulosuojaimia.

Käytä työkäsineitä teränvaihddossa.

Käytä hengityssuojainta.

Käytä suojalaseja.

Älä katso suoraan valoon!

Sahan ja sahanterän pyörintäsuunta

Vaarallinen alue! Pidä kädet etäällä!

Loukkaantumisvaara suojaamattoman sahanterän takia

Sormien ja käsien puristumisvaara.

Varo kuumennutta pintaa

Sähködynaaminen pysäytysjarru

Akun irrotus

Akun asennus

Suurin teho kahdella akulla (36 V).

Vähäisempi teho yhdellä akulla (18 V).

Alä havitäkotitalousjatteidenmukana.

Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku 14.1

CE-vaatimustenmukaisuusmerkintä

Ohje, vihje

2 Turvallisuusohjeet

2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuusja kayttoohjeet. Turvallisuusohjeiden ja

käytöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttohjeet myöhempää tarvetta varten.

Noudata laturin ja akun käytöohjetta.

2.2 Konekohtaiset turvallisuusohjeet

• Jiiri- ja katkaisusahat on tarkoitetu puun tai puunkaltaisten materiaalien sahaukeen, niitä ei saa käyttaa rautatuotteiden (esimerkiki tangot, putket, ruuvit jne.) sahaukeen. Hankausta aiheuttava poly johtaa liikkuvien osien (esimerkiki alasuo-jus) jumittumiseen. Sahauskipinät aiheuttavat palovaurioita alasuojukseen, suojalevyyn ja muihin muoviosiin.

Kiinnitä työkappale mieluiten puristimilla. Jos pidät työkappaletta paikallaan kädellä, käden tulee aina olla vähintään 100 mm:n etäisyydellä sahanterästä terän kummallakin puolella. Älä käytä tätä sahaa liian pienten kappaleiden sahaukseen, joita ei voi pitä kunnolla paikoillaan puristimella tai kädellä. Jos pidät kättä liian lahellä sahanterää, tapaturmavaara kasvaa

sahanterän mahdollisen koskettamisen takia.

• Työkappaleen täytyy olla liikkumatta paikallaan. Se täytyy kiinnittä paikalleen tai sitä täytyy painaa ohjainta ja pöytävasten. Älä työnnä työkappaletta kiinn sahanteraän aläkä missään tapauksessa sahaa "vapaakätisesti". Irralliset tai liikkuvat työkappalet taattavat sinkoutua suurela nopeudella ympäriinsä ja johtaa tapaturmiin.
• Sahaa työkappaleen lápi työntöliikkeellä. Välta sahaamasta työkappaletta vetoliikkeellä. Kun haluat tehdä sahauksen, nosta sahan pää ylos ja vedä se työkappaleen yli ilman sahaamista. Käynnistä sen jälkeeen moottori, paina sahalaitetta alaspain ja sahaa työntämällä työkappaleen lápi. Vetoliikkeellä tehtävüssa sahauksessa on vaarana, että sahantera ponnahtaa ylos työkappaleesta ja tempautuu hallitsemtomasti käytäjää pain.
• Älä missän tapauksessa pidä kättä sa-hauslinjan päällä, ei sahanterän edssä eikä myöskään takana. Työkappaleen tu-keminen "kädet ristissä", ts. työkappaleen paikallaanpito vasemmalla kädellä sahan-terän oikealla puolella tai sama pänvastoin, on erittäin vaarallista.
• Älä kosketa ohjainen takana olevaa aluetta sahanterän pyörissä. Älä missänt tapauksessa alita käden ja pyörivän sahanterän keskinäistä 100 mm:n turvväliä (koskee sahanterän molempia puolia, esim. puruja pointettaessa). Et välttamattä huomaa käden olevan lahellä pyörivää sahanterää ja siksi terä voi aiheuttaavakavia tapaturmia.
  Tarkista työkappale ennen sahaustehtävää. Jos työkappale on kaareva tai käyrä, kiinnitä se paikalleen kupera puoli on ohjaimeen pain. Varmista, ettei sahauslinjan kohdalla ole rakoa työkappaleen, ohjaimen ja pöydän välillä. Kaarevat tai käyrät työkappaleet voivat käntyä tai siirtyä paikaltaan ja aiheuttaa pyörivän sahanterän jumittumisen. Työkappaleessa ei saa olla nauloja tai muita vieraita esineitä.

• Aloita sahaus vasta, kun ole poistanut pöydälta työkalut, purut, yms. Pöydälla saa olla vain työkappale. Pyörivään terään joutuvat purut, puupalat tai muut esineet voivat sinkoutua suurella nopeudelle ympäriinsä.

• Sahaa vain yhtä työkappaletta kerrallaan. Päälekkäin pinottuja työkappaleita ei pysytyä kiinnittämään kunnolla. Ne voivat siirtyä paikaltaan tai aiheuttaa terän jumittumisen.

• Aseta jiiri-/katkaisusa hennen käytön aloittamista tasaiselle ja tukevalle pinnal- le. Tasainen ja tukeva työalusta vähentää jiiri-/katkaisusan kaatumisvaaraa.
• Suunnittele työtoimenpiteet. Varmista jirrikulman jokaisen säätökerran yhteydessä,etty saädettävä ohjain on saädetty oikein ja tukee työkappaletta kossettamatta teräa tai suojusta. Simuloi ilman koneen käynnistämä ja ilman pöydällä olevaa työkappaletta sahanterän tāydellinen sahausliike, jotta saat varmistettua, ettā sahaus tapahtuu esteittä ja ettei terä voikoskettaa ohjainta.
• Tue pöydän pintaa leveämät tai pidemmät työkappaleet sopivilla tuilla, esimer-kikiş pöydän jatkeilla tai pukeilla. Jiri-/katkaisuhan pöytäa leveämät tai pidemmät työkappaleet voivat kallistua, jos niitä ei tueta kunnolla. Jos irtisahattu puupala tai työkappale kallistuu, se saattaa nostalgia alasuojusta tai pyörivä terä voi sin-gota sen hallitsemattomasti ympäriinsä.
• Älä annasivullisten tukea tyokappaletta pöydän jatkeen tai tuen sijasta. Tyokappaleen riittamätön tuenta voi aiheuttaa terän jumittumisen. Tällöin myös tyokappale voi siirtyä sahauksen aikana ja vetää sinut tai avustajan pyörivään terään kiinni.
• Irtisahattu pala ei saa painaa pyörivää terää vasten. Jos tilaa on vähän esimerkiki pitkittäisohjaimien käytön takia, irtisahattu pala voi kiilautua terään kiinni ja sinkoutua hallitsemattomasti ympäiinsä.
• Käytä aina puristinta tai sopivaa apuvälinnettä pyöreiden työkappaleiden (esimerkiki tangot tai putket) kunnolliseen tuentaan. Tangot voivat pyörähtäa herkästi paikaltaan sahauksen yhteydessä. Tällöin terä voi puraista työkappaleeseen ja vetäa sen yhdessä katesi kanssa terään kiinni.
• Anna terän kiihtyä maksiminopeuteen, ennen kuin sahaat työkappaleen. Tämä vähentää työkappaleen sinkoutumisvaaraa.
• Jos työkappale tai terä jumittuu, sammuta jiiri-/katkaisusa. Odota, kunnes kaikki liikkuvat osat ovat pysähtyneet, vedä sahköpistoke irti ja/tai irrota akku. Poista sen jälkeen jumittuneet palat. Jos sahaat ju-

mittumasta välittämättä edelleen, voit menettäa jiiri-/katkaisusahan hallinnan tai saha voi vaurioitua.

Vapauta käytökytkin sahauksen jäldeen, pidä sahan pää alhaalla ja odota, kunnes terä pysähtyy, ennen kuin otat irtisahatun palan pois. Vakavien vammojen vaara, jos viet käden terän lahelle, ennen kuin se on pysähtynyt paikalleen.
- Pidä kahvasta kunnolla kiinni, jos teet osittaisen sahauksen tai jos vapautat käytökytkimen ennen kuin sahalaite on alasennossa. Sahan jarrutusvaikutuksen takia sahalaite voi tempautua voimakkaasti alaspän ja aiheuttaa loukkaantumisvaaran.

2.3 Valmiiki asennettua sahanteräkoskevat turvallisuusohjeet

Käytökohde

• Terässä ilmoitettua huippukierroslukua ei saa ylittä / kierroslukualuetta tāytyy noudattaa.
• Valmiiki asennettua sahanteräa saa käytäa vain pyörösahoissa.
• Noudata erityistä varovaisuutta, kun otat terän pakkauksesta / asetat terän pak-kaukseen, sekä terän käsittelyssä (esim. kun asennat terän työkaluun). Loukkaantumisvaara terävien terien takia!
• Käytä terää käsitetlessäsi työkäsineitä, jotka vähentävät loukkaamisvaaraa ja mahdollistavat tukevan otteen terästä.
• Sahanterä tāytyy vaihtaa, jos sen rungossa on halkeamia. Korjaaminen on kielletty.
• Juotetuilla hampailla varustettuja sahenteriä ei saa enää käyttaa, kun niiden ham-maspaksuus on alle 1 mm.
• VAROITUS! Teria ei saa käyttaa, jos niissä on nakyviä halkeamia tai tylsiä tai vaurioituneita hampaita.

Asennus ja kiinnitys

• Terät taytyk kiinnittää niin, etteivät ne voi irrota kaytön aikana.
• Terien asennuksessa on varmistettava, etä terä kiristetaän navan tai kiinnityspinnankohdalta, ja etteivät hampaat kosketa muihin osiin.
• Avaimen pidentäminen jatko-osalla tai liitokensen kiristäminenVASARANISKUilla on kiellettyä.

• Kiinnityspinnat täytyy puhdistaa liasta, rasvasta, öljystä ja vedestä.

• Kiinnitysruuvit tāytyy kiristäa valmistajan toimittamien ohjeiden mukaan.

• Kun sahanterien reiän halkaisija säädetään työkalun karan halkaisijan kokoi Seksi, tãhän saa käyttaa vain asennettuja renkaita, esimerkiki: paikalleen puristettuja tai pītāvasti kiinnitetyjä renkaita. Irrallaan olevia renkaita ei saa käyttaa.

Huolto ja hoito

• Korjaus- ja teroitustöitä saavat tehdä vain Festool-huoltokorjaamot tai asiantuntevat ammattilaiset.
• Terän rakennetta ei saa muuttaa.
• Puhdista terä säännöllisesti pihkasta ja muista epäpuhtauksista (puhdistusaineen pH-arvo 4,5-8).
  Tylsien hampaiden teräsärmat saa teroit-taa 1 mm:n minimipaksuuteen asti.
• Teraa saa kuljettaa vain soveltuvassa pakkauksessa - loukkaantumisvaara!

2.4 Lisāturvallisuusohjeet

Käytä vain sahanteriä, joita on suositteltu märäystenmukaista käyttoä koskevassa luvussa. Sahanterät, jotka eivät sovi sahan kiinnitsosiiin, pyörivät epatasaisesti. Ne voivat murtaa työkappaleesta siruja ja singota ne ympäriinsä. Nämä sirut voivat osua käytäjän tai ympärillä olevien ihmisten silmiin.
- Käytä vain sahanteriä, joiden rintakulma on ≤slant 0^ . Jos rintakulma on >0^ , terä vetä sahaa työkappaleen sisään. Loukkaantumisvaara sahan mahdollisen takaiskun ja pyörähtävän työkappaleen takia.
Tarkasta pendelsuojuksen toiminta ennen jokaista käytökertaa. Käytä sahkötyokalua vain, kun se toimii asianmukaisesti.
- Älä kosketa käsillä purujen poistoau-kkoon. Pyörivät osat voivat aiheuttaa käsivammoja.
Töissä voi muodostua terveydelle Haitallista polyä (esim. lyijypitoinen maali ja jotkut puulaadut). Näden polylaatujen kos-kettaminen tai hengittäminen voi aiheuttaa vaaraa laitteen käytäjälte tai lahellä olevil- le ihmisille. Noudata oman maasi voimassaolevia turvallisuusmaäräyksiä.
- Käytä soveltuvaa hengityssuojainta terveytesi suojelemiseksi. Huolehdi sisati-loissa tehokkaasta ilmanvaihdosta ja kytke laitteeseen järjestelmäimuri.
Vaihda ohjaimet, jos niissä on sahausjälkiä tai vaurioita. Vaurioituneet ohjaimet voivat

sinkoutua ympäriinsä sahaustöiden yhteyddssa. Ne voivat aiheuttaa vammoja ympärillä oleville ihmisille.

• Käytä vain alkuperäisiä Festoolin lisävarusteita ja kulutustarvikkeita. Vain Festoolin testaamat ja hyväksymät lisävarusteet ovat turvallisia ja varmasti yhteensopivia työkalun ja käytösovelluksen kanssa.
• Käytä sahkötyökalua vain sisätiloissa ja kuivassa käyttoymparistössa.
• Käytä akkukäyttoista sahkötyokalua vain asiaankuuluvien akkujen kanssa, ei verkkolaitteiden kanssa. Älä käytä muiden valmistajien latureita akkujen lataukseen.

Jos käytät muita kuin valmistajan suosittelemia lisātarvikkeita, tämä voi johtaa sahköiskuun ja/taivakaviin tapaturmiin.

• Tarkista rungon osat vaurioiden (esim. murtumat tai hiushalkeamat) varalta. Korjauta vaurioituneet osat ennen sähkötyokalun käytöä.

Älä katso suoraan valoon. Optinen säteily voi vaurioittaa silmiä.

2.5 Jäannösriskit

Kaikkien asiaankuuluvien rakennusalan määräysten noudattamisesta huolimatta koneen käytössä voi syntyä vielä vaaroja, joita saattavat aiheuttaa esimerkiki:

Pyörivien osien koskettaminen sivulta: Sahanterä, kiinnityslaippa, laipparuuvi
- Jännitettä johtavien osien koskettaminen, kun runko on avattu ja sähköpistoketta ei ole vedetty irti pistorasiasta
- Työkappaleista sinkoutuvat palat
Vaurioituneista teristä sinkoutuvat teräsir-paleet
Melupäastot
Työssä syntyvä poly

2.6 Alumiin työstö

Alumiinia työstettäessä on noudatettava turvallisuussyistä seuraavia toimenpiteita:

Käytä suojalaseja!

• Kytke sähkötyökalu soveltuvaan antistaattisella imulektkulla varustettuun imuriin.
• Puhdista sahkötyokalun moottorikoteloon kertynyt poly saannöllisin valiajoin.

• Käytä alumiin sahaustöissä talle sille so-veltuvaa sahanterä.
  Levyjä sahattaessa on käytettävä petrolivi-telua, ohutseinäisiä profiileja (maks. 3 mm) voi työstä ilman voitelua.

• Älä käytä vesijaaahdytysta. Tämä voi aiheuttaa oikosulun.

2.7 Päästöarvot

EN 62841 mukaan määritetyt arvot ovat tyypillisesti:

Äänenpainetaso

$$ \mathrm {L} _ {\mathrm {P A}} = 8 8 \mathrm {d B (A)} $$

AanentehotasO

$$ \mathrm {L} _ {\mathrm {W A}} = 1 0 1 \mathrm {d B (A)} $$

Epavarmuus

$$ K = 3 \mathrm {d B} $$

HUOMIO

Sähkötyökalua käytettaessä syntyvä mulu voi aiheuttaa kuulovaurioita.

Käytä kuulosuojaimia.

Ilmoitetut melupäästöarvot

on mitattu standardoidun testimenettelyn mukaan ja niitä voi käyttaa sähkötyokalujen keskinäseen vertailuun,
- niitä voi käyttaa myös kuormituksen alustavaan arvointiin.

HUOMIO

Melupäastöt saattavat poiketa ilmoitetuista arvoista sähkötyökalun todellisessa käytössä sähkötyökalun käytötavan ja varsinkin työstettävän työkappaleen laadun mukaan.

Maärità käytäjän suojaksi varotoimenpi-teet, jotka perustuvat arvioituun kuormitukseen todellisissa käytölosuhteissa. (Tässa tulee huomioida käytöjakson kaikki vaiheet, esimerkiki ajat, jolloin sahkötyokalu on pois pälta, ja ajat, jolloin se on pälla mutta käy kuitenkin kuormittamatta.)

3 Maäräystenmukainen käytto

Tämä sahkötyökalu on märäystenmukaisesti tarkoitettu paikallaan tehtävään puun, muovin, kirjometallien (ei-rautametallen) ja vastaavien materiaalien sahaamiseen. Sillä ei saa sahata muita materiaaleja, kuten terästä, betonia tai mineralisia materiaaleja.

Asbestipitoisia materiaialeja ei saa sahata.

Älä käytä katkaisu- ja hiomalaikkoja.

Laitteen käytäjä vastaa märäystenvastaisesta käytösta aiheutuneista vahin-

goista.

3.1 Sahanterät

Työkalussa saa käyttaa vain seuraavien tietojen mukaisia sahanteriä:

Suomi

• Standardin EN 847-1 mukaiset sahanterät
• Sahanterän halkaisija 216 mm
• Sahausuran leveys 2,3 mm
• Kiinnitsreikä 30 mm
• Terärungon vahvuus 1,6 mm
• Soveltuu alk. 3500 ~min^-1 kierrosluvulle

Festool-sahanterät ovat standardin EN 847-1 mukaisia.

Sahaa vain sellaisia materiaialeja, joille kyseinen sahantera on tarkoitetti.

4 Tekniset tiedot

Akkukatkaisusa	KSC 60 EB
Moottorin jännite	18 - 2 x 18 V ==
Kierrosluku (kuormit- tamattomana) 1 x 18 V	1300 - 1800 min-1
Kierrosluku (kuormit- tamattomana) 2 x 18 V	1300-3500 min-1
Soveltuvat akut	Festool-mallisarja BP 18 ≥ 4 Ah
Jiirikulma maks.	60° vas./oik.
Kallistuskulma maks.	47/46° vas./oik.
Paino ilman akkua	17,1 kg

5 Laitteen osat

[1-1] Käynistyskytkin
[1-2] Käynnistyssalpa
[1-3] Kahva
[1-4] Urasyvyyden rajoittimen vipu
[1-5] Vetolukituksen kiertonuppi
[1-6] Kuljetuslukituksen vipu
[1-7] Karalukko
[1-8] Ohjain (molemmilla puolilla)
[1-9] Pöydän levensnösosa (molemmilla puolilla)
[1-10] Kiertonupit pöydän levensnosan kiinnitykseen (molemmilla puolilla)
[1-11] Jiirisahauksen kulmanäytto
[1-12] Jiirikulman lukitusvipu
[1-13] Käantölautasen lukituksen kiertonuppi
[1-14] Käantölatanen
[1-15] Pendelsuojus

[2-1] Kohdevalon käynnistyskytkin
[2-2] Akun vapautuspainike
[2-3] Ruuvipuristin FSZ120
[2-4] Siirtokulman sāilytyspaikka
[2-5] Kallistuskulman näytö
[2-6] Kallistuskulman lukituksen tahtikah-va
[2-7] Kantokahva
[2-8] Kuusiokoavoaimen sailytyspaikka
[2-9] Poistoimuliitäntä
[2-10] Akun kapasiteettinäytto
[2-11] Kierrosluvun säatöpyörä

Mainitut kuvat ovat käytöoppaan alussa. Kuvassa esitetyt tai tekstissä kuvaillut lisävarusteet eivät osittain sisälly toimitukseen.

6 Käytöönotto

6.1 Ensikäytto

HUOMIO

Kaatumisvaara!

Varmista sahkötyokalun tukeva asento.
Huomioi tarvittaessa monitoimipöydän MFT tai kuljetusjalustan UG-KAPEX KS 60 asennusohjeet.

• Poista kuljetuslukitus [3].

Poista vasemman vetokiskon suojus ①.
Paina sahalaite alas, katkaise tassä yhteydessä kiinnytstä varten asennettunippuside 2.
Vedä kallistuslukitsimen ympärillä olevapidike irti 3.

Asenna laite käyttoasentoon.

6.2 Asennus ja kiinnitys [4]

VAROITUS

Loukkaantumisvaara

• Irrrota molemmat akut sahkötyokalusta en-nen kaikkia sahkötyokaluun kohdistuvia tõitä.

Kiinnitä sähkötyökalu niin, ettei se voi siirtyä paikaltaan työskentelyn aikana.

Tukijalat [4A]

Jos haluat käyttaa tukijalkoja A-SYS-KS60, asenna ne ennen kiinnitysta. Näillä tukijaloilla saat kaantolautasen työtason saman korkui-

seksi kuin Systainer 1 ja Systainer ^3 SYS3 M 112. Näillä Systainer-salkuilla voit tukea pitkiä työ-kappaleita.

Seuraavat kiinnytystavat ovat mahdollisia:

• Ruuvit [4B]: Kiinnitä työkalu neljällä ruuvill a ly työtason pälle. Sahapöydän neljässä tukipisteessä on sitä varten reliat [4B-1].
• Ruuvipuristimet [4c]: Kiinnitä työkalu ruu-vipuristimilla [4C-1] työtason pälle. Tuki-pisteet takaavat tukevan kiinnityksen ja optimaalisen painopisteen.
  MFT:n kiinnityssarja [4D]: Kiinnitta tyoka- lu kiinnityssarjalla [4D-2] Festool-monitoimipoyttaan MFT/3 tai MFT/Kapex (SZ-KS). Tassä kaytetaan poydan levennysosan lahellä olevia molempien puolien kuusioreikä [4D-1].
  Kuljetusjalusta UG-KAPEX KS 60 [4E]: Noudata kuljetusjalustan asennusohjeita.

6.3 Käyttoasento

HUOMIO

Kun vedät kuljetuslukituksen vivusta [1-6], sahalaite nousee nopeasti ylos.

Pidä aina kahvasta [1-3] kiinni, kun vedät kuljetuslukituksen vivusta.

Laitteen lukituksen avalanchein (käytöasento)

Käennä sahalaite pystyasentoon (sahanterä pystysuorassa) [12].
Siirä sahalaitetta alaspain ja pidà sità rajoitinta vasten painettuna.
Käennä kuljetuslukituksen vipu [1-6].
Ohjaa sahalaite hitaasti ylos.
Asenna akku (katso luku 7).
Laite on käyttovalmis.

6.4 Kytkeminen pälle / pois pälä

Kännistäminen

Laita käytöasentoon tai avaa sahalaitteen lukitus.
[1-2] Paina käynnistyssalpaa.
Paina käynnistyskytkintä [1-1] ja pidä sitä painettuna.

i Käynnistys-/sammutuskytkintä ei voi lukita paälle.

Kytkeminen pois päältä

Vapautakäynnistyskytkin [1-1].

7 Akku

Tarkasta akkuliitännän puhtaus ennen akun asennusta. Likainen akkuliitäntä voi estaa kunnollisen kosketuksen ja vioittaa kossettimia. Viallinen kosketin voi johtaa laitteen ylikuomenemiseen ja vaurioitumiseen.

[5a]

Irrota akku.

[5B]

Asenna akku - niin etta se lu-kittuu paikalleen.

Huomioi! Koneen käytö on mahdollista vain seuraavin edellytyksin [5C]:

Molemmat akut asennettuna. Suurin te-ho kahdella akulla (36 V).

Vain etummainen akku asennettuna.
Vähäisempi teho yhdellä akulla (18 V).

Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisātietoja saat laturin ja akun käyttohjeista.

8 Asetukset

VAROITUS

Loukkaantumisvaara

• Irrrota molemmat akut sahkötyökalusta en-nen kaikkia sahkötyökaluun kohdistuvia toitä.

8.1 Kierrosluvun säätö

Kierroslukua voi säätä portaattomasti säätöpyörällä [2-10] kierroslukualueen puitteissa (katso Tekniset tiedot). Siten voit säätä optimaalisen sahausnopeuden työstettävän pinnan mukaan.

Materialialkohtainen kierroslukuality

Täyspuu (kova, pehmeä)	6
Lastu- ja kovakuitulevyt	3 - 6
Kerrospuu, kimpilevyt, viilulevyt ja pin-noitetut levyt	6
Laminaatti, mineraalimateriaalit	4 - 6
Alumiinilevyt ja -profiilit maks. 15 mm	4 - 6
Muovit, kuituvahvisteiset muovit (lasikuitumuovi), pperi ja kuitu	3 - 5
Akryylilasi	4 - 5

Virran rajoitus

Virran rajoitus estaa aärimmäisessä ylikuormituksssa liian suuren virranoton. Tämä voi pie

Suomi

nentäa moottorin kierroslukua. Moottori kihtyy heti uudelleen kuormituksen keventämisen jäl-keen.

Lämpösulake

Jos moottori kuumenee liikaa, virransyöttöä ja kierroslukua alennetaan. Sähkötyökalu kay edelleen matalammalla teholla, jotta moottorin tuuletin jäähydtää koneen nopeasti. Kun moottori on jäahtynyt, sähkötyökalun kierrosnopeus nousee jälleen automaattisesti.

8.2 Jarru

Sahassa KSC 60 EB on elektroninen jarru.

Moottorin sammutuksen jälkeen elektroninen jarru pysäyttaa sahanterän n. 2 sekunnin sisälä.

8.3 Polynpoisto

VAROITUS

Póly aiheuttaa vaaraa terveydelle

• Älä missään tapauksessa työskentele il-man imuria.
  Noudata maakohtaisia märäyksiä.
  Kun sahaat syöpää aiheuttavia materiaaleja, kytke työkaluun aina sopiva järjestelmäimuri maakohtaisten märäysten mukaisesti. Älä käytä työkalun polypussia.

Suojuksen tutkeutuminen saattaa hairitä turvallisuustoimintoja. Tukosten välttämiseksi työssä Kannattaa käyttaa järestelmäimuria tyydellä imuteholla.

Sahattaessa (esim. MDF-levyä) voi muodostua staattista sähkövarausta. Työskentele tassā tapauksessa järjestelmäimurin ja antistaattisen imuletkun kanssa.

Festool-järjestelmäimuri

Poistoimuliitäntään [6-1] voi kytkeä Festooljärkestelmäimurin, Jonka imuletkun halkaisija on 27/32 mm tai 36 mm (suosittelemme kokoa 36 mm vähäisemmän tutkeutumisvaaran takia).

Ø 27 imuletkun liitäntäkappale kytketaan liitän-takppaleen [6-4] sisälle. Ø 36 imuletkun liitäntäkappale kytketaan liitäntäkappaleen [6-4] paälle.

VARO! Jos et käytä antistaattista imulektkua, työkaluun voi varautua staattista sahköä. Voit saada sahköiskun ja sahkötyökalun elektronikka saattaa vaurioitua.

8.4 Työkalun oma polynpoisto

Kiinnitä polynkeruupussin [6-3] liitäntäkap-pale [6-2] kiertämllä oikealle poistoimuli-tannan [6-1] kohdalta.
Tyhjennystä varten irrota polynkeruupussin liitäntäkappale kiertämällä vasemmalle poistoimuliitännän kohdalta.

8.5 Pöydän levensnosan säätäminen

Avaa kiertonuppi [7-2].
Vedä pöydän levennysosa [7-1] ulos niin pitkälle, etta koko työkappale leppä sen paällä.
▶ Sulje kiertonuppi.

(i) Jos tyokappale ulottuu äariasentoon vedettyä pöydän levensnssaa pidemälle, tyokappale täytyy tukea muilla kinoin.

8.6 Ohjaimien saätäminen [8]

Jiirisahauksissa ohjaimia [8A-1] taytyy siirtä, jotta ne eivät esta pendelsuojuksen toimintaat tai kosketa sahanterä.

VAROITUS! Jos ohjaimissa on vaurioita, ne pitäa vaihtaa ennen sahan käyttoä.

Avaa kiertonupit (molemmilla puolil-la) [8A-2].
Siirra ohjaimia [8A-1] niin,ettaaat 8 mm:n enimmäisetäisydyden sahanteraan.
Kokeile sahalaitetta laskemalla (moottori sammutettuna), ettei sahantera kosketa ohjaimiin.
▶ Sulje kiertonupit.

i Ohjaimien tupipintoja voidaan saaatayksi- lollisesti ruuvaamalla niihin sopivan kokoi- set puupalat [8B]. Tassyhteydessa taytyy varmistaa se, etta ne eivat haittaa sahan toimintaa.

8.7 Sahanterän valinta

Festool-sahanterät on merkitty värillisellä renkaalla. Vär tarkoittaa materiaalia, jolle sahantera soveltuu.

Huomioi tarvittavat sahanterätiedot (katso lu-ku).

Väri	Materialiai	Tunnus
Keltai- nen	Puu
Punainen	Laminaatti, mineraa- limaterialiai	HPL HPL/TRESPA*
Värä	Materialiali	Tunnus
Vihrää	Kipsi- ja sementtisi-donnaiset lastu- ja kuitulevyt
Sininen	Alumiini, muovi	AL ACRYL

8.8 Sahanterän vaihto

VAROITUS

Loukkaantumisvaara

• Irrrota molemmat akut sahkötyokalusta en-nen kaikkia sahkötyokaluun kohdistuvia tõitä.

HUOMIO

Kuuman ja terävän käytötarvikkeen aiheuttama loukkaantumisvaara.

• Älä käytä tylsiä tai viallisia käytötarvikkeita.
  Käytä työkasineita, kun käsittelet käytö-tarviketta.

Laitteen valmistelu

Siirä sahalaite takā-asentoon ja lukitse se kiertonupilla [9-3].
Siirä sahalaitetta ylospain rajoittimeen asti.
Käannakuljetuslukituksenvipu [9-2].
- Ota kuusiokoloavain [9-8] pois säilytyspaikan [9-10] pidikkeestä.

Sahanterän irrottaminen

Pidä karalukitsinta [9-1] painettuna.
Käannä sahanterää kuusiokoloavaimella [9-8], kunnes karalukitsin lukittuu.
Avaa ruuvi [9-7] kuusiokoloavaimella (va-senkierteinen, kierrä nuolen suuntaan!).
- Ota ruuvi ja laippa [9-6] pois.
Vapautakaralukitsin.
Pida pendelsuojusta [9-4] toisella kädellä ylhaällä.
- Ota sahantera [9-5] pois.

Sahanterän asennus

VAROITUS! Tarkasta ruuvit ja laippa lian varalta ja käytä vain puhtaita ja vauriottomia osia!

Asenna uusi sahantera [9-5].

VAROITUS! Sahanterän merkinnän täytyy olla nakyvissä. Sahanterän pyörintäsuunnan täytyy olla nuolen suuntainen [9-9]!

Asenna laippa [9-6] niin, etta laipan, kiin-nityskierteen ja sahanterän sovituspinnat kohdistetaan toisiinsa.
Pidä karalukitsinta [9-1] painettuna.
Käannä sahanterää kuusiokoloavaimella [9-8], kunnes karalukitsin lukittuu.
Asenna ruuvi [9-7] ja kiristä se nuolen suuntaa vastaan.

Loukkaantumisvaara! Tarkista sahante-rän jokaisen vaihdon jälkeen sahanterän kunnollinen kiinnitys. Sahanterä voi irrota, jos ruuvi on löysällä.

9 Työskently sahkötyökalulla

VAROITUS

Ympäriinsä sinkoutuvat terän/työkappaleensirut

Loukkaantumisvaara

Käytä suojalaseja!
- Älä päästa sivullisia työpisteen lahelle laitteen käytön aikana.
Kiinnitä työkappaleet aina kunnolla.
▶ Ruuvipuristimet tāytyy kiinnittä koko puristuspintansa kanssa.

VAROITUS

Pendelsuojus ei sulkeudu Loukkaantumisvaara

Keskeyta sahaustoimenpide.
- Ota akku pois, poista puunsirut. Vaihdata pendelsuojus, jos siinä vaurioita.

9.1 Turvallinen työskently

Noudata toissä kaikkia tämän oppaan alussa annettuja turvallisuusohjeita ja sekä seuraavia märäyksiä:

Ennen aloitusta

• Varmista, etta olet kiristányt tahtikahan [2-6] ja kiertonupin [1-13].
  VARO! Ylikuumenemisvaara! Varmista ennen kayton aloittamista, etta akku on lukit- tu kunnolla paikalleen.
• Älä käytä sähkötyökalua, jos sen elektroniikka on rikkki, koska kierrosluku voi nousta liian suureksi. Kyse on elektroniikkaviasta, jos pehmeä käynnistystoiminto puuttuu, moottorin kierroslukua ei saa säädettyä tai koneesta tulee savua tai palaneen Hajua.
• Tarkasta sahanterän kunnollinen kiinnitys.
• Kiinnitä työkappale aina niin, ettei se pääse liikkumaan työstön aikana.

Suomi

• Aseta työkappale jännityksettömaän ja tasaiseen asentoon.

Sahaustyössä

Oikea työskentelyasento:

• edessä käytöpuolella;
• suoraan sahan suuntaan;

• sahanterän linjan vieressä.

• Kun käytät sähkötyökalua, pidä ohjaavalla kädellä aina kiinni kahvasta [1-3]. Pidä vapaa kasi aina vaara-alueen ulkopuolella.

• Sahaa sopivalla vauhdilla, niin ettaaat estettya sahanterasarmien ylikuumenemisen ja muovia sahatessa muovin sulamisen. Mi-takovempaa sahattava materiaali on, sitahitaamnin kannattaa sahata.
• Ohjaa sahkötyökalu työkappaletta vasten vain, kun moottori on käynnissä.

Pendelsuojuksen esteettöman liikkuvuudentarkastaminen

VAROITUS! Pendelsuojuksen täytyy liikkua va- paasti ja sen tulee sulkeutua automaattisesti.

• Irrota akku.
  Tartu kädellä pendelsuojukseen ja työnnä se cokeeksī sahalaitteen sisāän.

Pendelsuojuksen täytyy olla herkkälikkeinen ja sen täytyy upota lahes kokonaan pendelsuojan sisään.

Sahanterän alueen puhdistaminen

Pidä pendelsuojuksen alue aina puhtaana.
▶ Puhdista polystä ja puruista paineilmalla puhaltamalla tai siveltimellä.

9.2 Varoitusäänimerkit

Varoitusaänimerkit annetaan seuraavissa käytötiloissa ja laite sammu:

Akku tyhja tai kone ylikuormitetti:

peep — —

Vaihda akku
▶ Kuormita konetta vahemman

9.3 Työkappaleen kiinnittäminen [10]

VAROITUS

Loukkaantumisvaara

Huomioi tyokappaleen ominaisuudet.

Pitävä kiinnitys - aseta työkappaleet ohjainta vasten. Älä sahaa työkappaleita, joita ei voi kiinnittä kunnolla.

Koko - älä sahaa liian pieniä työkappaleita. Sahatun jaannöspalan tulee olla turvallisuussyistä

vähintään 30 mm pituinen. Sahanterä voi vetää pienet työkappaleet taakse sahanterän ja ohjaimen väliseen rakoon.

Kunnollinen tuenta - huomioi suurimmat sal-litut tyokappalemitat. Käytä aina tyokappaleen tukijatkeita ja tee kiinnitys kunnolla. Muuten tyokappaleeseen voi syntyä sisäisiä jännityksiä, jotka voivat aiheuttaa sen äkillisen väantymi-sen. Huomioi tyokappalemittoja koskevat huomautukset (katso luku 9.4).

Menettele kiinnityksessä seuraavasti

Paina sahalaite alas rajoittimeen asti.
Kännä kuljetuslukituksen vipu [10-1].
Ohjaa sahalaite hitaasti ylos.
Työnnä työkappale kiinni ohjaimeen [10-3].
Kiinnitä työkappale ruuvipuristimella [10-2].
Tarkista tyokappaleen kunnollinen kiinnitys.

9.4 Huomioi tyokappalemitat

Työkappaleen enimmäismitat ilman lisātarviketukia

Jiiri-/kallistuskulma asteikon mukaan	Korkeus x leveys x pi- tuus
0°/0°	60 x 305 x 720 mm
45°/0°	60 x 215 x 720 mm
0°/45° oikealla	20 x 305 x 720 mm
0°/45° vasemmalla	40 x 305 x 720 mm
45°/45° oikealla	20 x 215 x 720 mm
45°/45° vasemmalla	40 x 215 x 720 mm

Työkappaleen enimmäismitat, kun asennetaynhddessä UG-KS60:n ja KA-KS60:n kanssa

Työkappaleen enimmäiskorkeus ja -leveys eivät muutu lisātarvikeosien asentamisen takia. Kuljetusjalustan asennuksella staatava tukipinta vastaa aukivedetyn pöydän levennysosan tuki-pintaa.

Asennettu lisätarvikeosa	Pituus
UG-AD-KS60	720 mm
KA-KS60 (yhdellä puolella)	1880-2800 mm
KA-KS60 (molemmilla puolil-la)	3360-5200 mm

Pitkät työkappaleet

Sahan tasopintaa pidemmälle ulottuvat työkappaleet tarvitsevat lisätuen:

Sahan tasopintaa pidemälle ulottuvat työ-kappaleet tarvitsevat lisätuen:
Säädä pöydän levennysosa, katso luku 8.5.

Jos tyokappale ulottuu yha reunan yli, työnnä pöydän levennysosa takaisin sisään ja asenna katkaisutuki KA-KS60, tai korota katkaisusahaa ruuvattavilla jaloilla A-SYS-KS60 ja tue sen jälkeen tyokappaleet Systainer-kokoluokan 1 Systainer-salkuilla T-LOC SYS-MFT.
Varmista työkappale ylimääräisillä ruuvipuristimilla.

Ohuet tyokappaleet

Ohuet työkappaleet voivat vapättää tai murtua sahauksen yhteydessä.

Ohuet tyokappaleet voivat vapattaa tai murtua sahauksen yhteydessa.
Vahvista työkappaletta: kiinnitä yhdessä jä-tepuun kanssa.

Raskaat työkappaleet

Säädä tukijalka [10-4] alustaan kiinni, jotta laite pysyy tukevassa asennossa myös raskaita työkappaleita sahattaessa.

9.5 Katkaisusahaus

Katkaisuhan perustoiminto on sahaus kiinteallā sahalaitteella ilman kallistusta. Suositus: tyokappaleiden leveys enintään 70 mm.

Kiertonuppi [1-5] lukitsee sahalaitteen, niin et-tei se voi ena liikkua edestakaisin.

Kiristä vetolukituksen kiertonuppi [1-5].
Kappsgageinschalten.
Sägeaggregat am Handgriff langsam nach unten führen, damit Ein-/Ausschalter [1-1] gedrückt halten.
Ohjaa sahalaite tyokappaletta vasten vasta sitten, kun terä on kihtynyt valittuun kierroslukuun.
Suorita sahaus.
Ohjaa sahalaite sahauksen jälkeen takaisin ylos. Pendelsuojus sulkeutuu automaattisesti.
Vapauta käynnistyskytkin.

Kohdevalo

Kohdevalo heijastaa sahanterän päältä sahauslinjan työkappaleelle.

Aktivoi toiminto käynnistyskytkimen [2-1] avulla.
Sahauslinja näytetään, kun lasket sahalait-teen alas.

(i) Kohdevalo sammuu automaattisesti tunnin kuluttua.

9.6 Vetosahaus

Katkaisusaioissa sahanterä viedään edestä työkappaleeseen. Tämä mahdollistaa tarkasti

hallitun sahauksen vähemmällä voimankäytöllä. Suositeltavaa, kun työkappaleiden leveys on yli 70 mm.

Oikein tehtävā vetosahaus

Välta myötälikkeistä sahausta! Kun sa-haat, alä vedä laskettua sahalaitetta kehoon pän. Sahanterä voi tarttua kiinni ja tem-pautua sahalaitteen käytäjää kohti.

Vapautavetolukituksenkiertonuppi [1-5].
Vedä sahalaite rajoitttimeen asti.
Kappsgäe einschalten.
Sägeaggregat am Handgriff langsam nach unten führen, damit Ein-/Ausschalter [1-1] gedrückt halten.
Ohjaa sahalaite tyokappaletta vasten vastasitten, kun terä on kihtynyt valittuun kierroslukuun.
Suorita sahaus, työnnä sahalaite työkappaleen lapi rajoittimeen asti.
Ohjaa sahalaite sahauksen jälkeen takaisin ylos. Pendelsuojus sulkeutuu automaattisesti.
Vapauta käynnistyskytkin. Sulje kiertonuppi.

9.7 Jiirikulman sahaus [11]

Vakiojiirikulman saatäminen

Seuraavat jiirikulmat (vasemmalla ja oikealla)
lukittuvat automaattisesti: 0^ , 15^ , 22,5^ , 30^ , 45^ , 60^

Avaa kiertonuppi 1
Paina lukitusvipua, mutta älä aseta paikalleen ②.
Käännä käantolautanen haluttuun asentoon 3, vapauta lukitusvipu hieman ennen haluttua kulmaa.

Käantölautanen lukittuu kevyesti paikalleen haluttujen jiirikulmien kohdalla.

Sulje kiertonuppi 4

Yksilollisen jiirikulman säätäminen

Avaa kiertonuppi 1
Paina lukitusvipua 2 ja lukitse se paikalleen vasemmalle painamalla.
Käälla portaattomasti käantolautanen haluamaasi asentoon 3.
▶ Sulje kiertonuppi 4.

9.8 Kalteva sahaus [12]

! Kalteviin sahauksiin tarvittavat erikoissddot saattavat edellyttä, etta ohjaimet 1 on siirrettäva tai irrotettava, katso luku 8.6.

0-45° kallistus vasemmalle

Avaatikahva ②
Kallista sahauslaite haluttuun sahauskulmaan 4.
kierrä tāhtikahva kiinni 5

0-45° kallistus oikealle:

Avaatikahva ②
Entriegelungstaste betätigten 3, ggf. durch leichtes Neigen in Gegenrichtung entlasten.
Kallista sahauslaite haluttuun sahauskulmaan 4.
Kierrä tāhtikahva kiinni 5

46-47° kallistus oikealle/vasemmalle (alileikkaus)

Avaatikahva ②
Paina lukituksen avauspainiketta ③ , kevennä tarvittaessa sen kuormitusta kallistamalla hieman vastasuuntaan.
Kallista sahalaite rajoittimeen asti 4
Paina lukituksen avauspainiketta uudelleen 3
Kallista sahalaite uudelleen 4
Kierrä tāhtikahva kiinni 5

9.9 Urien sahaus

Portaattomasti säädettävän urasyvyyden rajoit-timen avulla voit märittä oman valinnan mu-kaiset urasahausalueet koko sahaussyvyyden puiteissa. Näin pystyt sahamaan haluamallasi korkeudella jokaisen työkappalekoon urat.

Sahanterän pyöreän muodon takia sahaura kaareutuu livästi ylöspäin. Tarkan vaakasuoran uran sahaamista varten työkappaleen ja ohjaimien valiin on kiinnitetävä puinen apukappale, joka takaa noin 4 cm:n etäisyyden.
Aseta laite käyttoasentoon.

i Kännä urasyvyyden rajoittimen vipu [1-4] vain, kun sahalaite on yläasennossa (=käytöasennossa).

Vedä urasyvyyden rajoittimen vipu [1-4] eteenpäin, niin että se lukittuu. Sahalaitteen voi sen jälkeen painaa alaspäin vain saädettyn katkaisusvyyteen saakka.
Säädä haluamasi syvyys käantämällä urasyvyyden rajoittimen vipua (kierto vasemmalle = urasyvyys suurenee, kierto oikealle = urasyvyys pienenee)

Kokeile painamalla sahalaite alas, etta urasyvyden rajoitin on saadetty oikeaan urasyvyteen.

Paina sahalaite alas vain, kun urasyvyyden rajoittimen vipu on lukkiutunut jompaankumpaan paateasentoon. Sahkötyokalun vaurioitumisvaara.
Tee sahaukset.
Kun haluat deaktivoida urasyvyyden rajoitti-men, palauta vipu [1-4] takaisin alkutilaan.

10 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sahköiskuvaara

• Irrota molemmat akut sahkötyokalusta ennen kaikkia sahkötyokaluun kohdistuvia toitä.
  Kaikki moottorin rungon avaamista edellyt-tavat huolto- ja korjaustyot saa antaa vain valtuutetun huoltokorjaamon tehtavaksi.

Huolto- ja korjaustyöt saa tehdä vain valmista- ja tai valtuutetut huoltokorjaamot. Käytä vain alkuperäisia Festool-varaosia.

Lisātietoja: www.festool.fi/huolto

Noudata seuraavia ohjeita:

VaurioiTuneet varolaitteet ja osat taytyy korjauttaa tai vaihdattaa valtuutetussa ammatikorjaamossa, mikali kayttöohjeissa ei ole toisin neuvottu.
Imuroi sirut ja purut pois sahkötyökalun aukoista. Sahakanavaan jäeneet sahanpurut ja sirut voidaan poistaa helposti aukon [13-4] kautta.
Pidä ilmankierron varmistamiseksi kotelon jäähdytysilmaraot aina esteettöminä ja puhtaina.
Pidä sahkötyokalun, latauslaitteen ja akun liitänkoskettimet puhtaina.
Kun työstät kipsi- ja sementtisdonnaisia kuitulevyjä, puhdista työkalu erityisen huo-lellisesti. Puhdista sahkötyökalun ja käytö-kytkimen tuuletusaukot kuivalla ja öljytö

mällä paineilmalla. Muuten sahkötyökalun rungon sisään ja käynnistyskytkimeen voi kertyä kipsipitoista polyä, joka kovettuu il-mankosteuden vaikutuksesta. Tämä saattaa johtaa kytkentämekanismin Häiriöihin.

Koneen saannollinen puhdistus (etenkin) (saaṭimet ja ohjaimet) on tärkeä turvallie kekija.

10.1 Lastunkokoojan vaihtaminen [13]

Pölyn ja purujen asianmukaisen talteenoton varmistamiseksi lastunkokoojan täytyy aina olla asennettuna, kun sahaa käyeteän.
Avaas suojuksen ruuvit [13-1], vedä lastunkokooja ja kiinnitin irti.
Aseta kiinnitin [13-2] uuden lastunkokoojan paallee.
- Ruuvaa lastunkokooja [13-3] ja kiinnitin suojukseen kiinni.

10.2 Murtosuojan vaihtaminen [14]

Vaihda murtosuojat aina, kun ne ovat kuluneet loppuun. Älä käytä laitetta ilman murtosuojia.

Ruuvaa siirtokulman asetusmerkki [14-3] irdi.
Avaamurtosuojanruuvit [14-1].
Vaihda murtosuoja [14-2] ja asetusmerkki [14-3].
Kiinnitā ruuvit takaisin.

Tarkista, etta asentomerkit ovat linjassa,jonka taytyy samalla kulkea suorakulmaisesti ohjaimiin nahden.

10.3 Kohdevalon puhdistus/VAihto

Kohdevalo heijastaa sahauslinjan työkappaleelle. Pölyinen työmpäristö voi heikentäa valais-tuksen tehoa. Tee puhistus seuraavasti [15]:

Aseta laite käyttoasentoon.
Vedä kohdevalo [15-1] työkaluitta irti ja tee sen puhdistus/vaihto.
Asenna kohdevalo takaisin.

Kohdevalo lukittuu kuuluvasti paikalleen.

11 Kuljetus

HUOMIO

Puristumisvaara

Sahalaite voi kaatua/siirtyä

Laitteen kuljetus tayty tehdä aina asian-mukaisssa kuljetusasennossa.

HUOMIO

Loukkaantumisvaara!

11.1 Sähkötyökalun lukitseminen (kuljetusasentoon)

• Irrota molemmat akut sahkötyokalusta.
  Siirä sahalaite takā-asentoon ja lukitse se kiertonupilla [1-5].
  Kallista sahalaite pystyasentoon.

Avaatikahva [2-6],
kännä sahalaite pystyasentoon,
kierrä tāhtikahva kiinni.

Lukitse sahalaite.

Siirä sahalaite alas rajoittimeen asti.
Käannakuljetuslukituksenvipu [1-6].

Sahalaite jää alimpaan asentoonsa.

Kännä käntolautanen oikeanpuoleiseen asentoon.

Avaa kiertonuppi [1-13].
Pidä lukitusvipua [1-12] painettuna.
Käälla käantolautasta [1-14] oikealle rajoittimeen asti.
Vapautalukitusvipu,suljekiertonuppi.

Laite on kuljetusasennossa [16].

11.2 Kuljetukseen tarkoitetut kantokahvat

• Sahalaitteen kahva [16-1]
  Avaimen säilytyspaikan kohdalla oleva kahva [16-3]
• Pöydän levennysosat [16-2] (lukitussa asennossa!)

12 Lisävarusteet ja tarvikkeet

Lisātarvikkeiden ja työkalujen tilausnummerot lóydät nettiosoitteesta www.festool.fi.

Kuvattujen lisātarvikkeiden lisäksi Festoolin
tarvikeohjelma sisältaa kattavan valikoiman
muitakin järjestelmātarvikkeita, joilla pystyt
käytämään saaaa monipuolisesti ja tehokkaasti, esimerkiki:

• Katkaisutuki KA-KS60
  Kuljetusjalusta UG-KAPEX KS 60
  Kuljetusjalusta UG-KS UNI
• Ruuvattavat jalat A-SYS-KS60
  Kiinnitysliitos MFT SZ-KS -pöytään
• Siirtokulma SM-KS60

12.1 Siirtokulma SM-KS60 (osittain lisātarvike)

Siirtokulmalla voit mitata haluamasi kulman (esim. kahden seinän välillä). Siirtokulma muodostaa samalla kulmahalkaisijan.

Sisakulman mittaaminen [17a]

• Avaa lukitus [17-2].
  Kännä varret [17-1] auki sisäkulman mittaamiseksi.
  Sulje lukitus.
  l Katkoviivamerkintä [17-4] nayttäa kulmahalkaisijan. Kulmahalkaisija voidaan siirtäa siirtokulman ulkoreunojen valityksellä

käantölautasen asentomerkeille

Ulkokulman mittaaminen [17B]

Avaalukitus [17-2].
Työnnä varsien alumiiniprofilit [17-3] eteenpän.
Kännà varsia [17-1] niin, etta alumiinopro-fiilit menevät ulkokulmaa vasten.
Sulje lukitus.
Työnnä molempien varsien alumiiniprofilit takaisin.

Kulman kopoiminen [18]

Aseta siirtokulma tarkasti jompaakumpaa ohjaintavastenu, - purista tukevasti paukalolla.
Avaa kiertonuppi 2
Kiinnitä lukitusvipu ③.
Käännä käantölautasta 4 , kunnes siirtokulman ukkoreuna on samassa linjassa merkin kanssa 5 .

i Tātā varten siirtokulma tulee asettaa yh-densuuntaiseksi katkaisuhan ohjaimen kanssa. Paina siirtokulmaa samanaikaisesti peukalo uppokahvassa ohjainta vasten.

▶ Sulje kiertonuppi 6, poista siirtokulma.
Kulma on siirpretty sahaan, sahaus voidaant tehdä.

12.2 Sahanterät, muut tarvikkeet

Festool tarjoaa kaikkin käyttokohteisiin varta vasten Festool-sahoille räätäöityjä sahanteriä, joilla voit sahata erilaisia materiaialeja nopeasti ja siististi.

13 Ympäristö

Älä heita käytösta poistettuja sahkölaitteita, paristoja tai akkuja kotitalousjatteiden joukkoon. Toimita käytösta pois-

tetut laitteet, tarvikkeet ja pakkaukset ympärisöytvälliseen kierrätykseen. Noudata voimasaaolevia kansallisia märäyksiä.

Ennen sahkölaitteen havittämista irrota sen pa-ristot, akut ja lamput mitaän rikkomatta. Tämän ansiosta jatteet voidaan kierrattä sehokkaasti.

Käytösta poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktivin ja sità vastaavan kansallisen lainsädännon mukaan loppuun käytetyt sahkölaitteet taytyy keratä erikseen talteen ja toimittaa ympäristöä säastävään kierrätykseen.

Keräyspisteitä koskevat tiedot voit katsoa nettiosoitteesta www.festool.com/environment.

Kriittisä aineita koskevat tiedot:

www.festool.fi/reach

14 Yleisiä ohjeita

14.1 Tietosuojaa koskevat tiedot

Sähkötyökalu sisältaa sirun, joka tallentaa automaattisesti kone- ja käytötiedot. Tallennetuista tiedoista ei voi pääellä suoraan henkilollisyyttä.

Tiedot voidaan lukea erikoislaitteilla ilman kos-ketusta. Festool käyttaa naita tietoja yksin-omaan sahkötyokalun vianmäritykseen, kor-jaus- ja takuutoihin sekä laadunparannus- ja edelleenkehitystarkoituksiin. Tietoja ei käytetä tata pidemmälle ilman asiakkaan erikseen antamaa lupaa.

14.2 Bluetooth®

Tavaramerkki Bluetooth® ja logot ovat rekisteröityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käytävät lisenssillä.

Indholdsfortegnelse
