GEBRUIKSAANWIJZING PS 420 EBQPlus FESTOOL

nl Originele gebruiksaanwijzing - decoupeerzaag 48

EG-conformiteitsverklaring. Wij verklaren op

eigen verantwoordelijkheid dat dit produkt voldoet

aan de volgende normen of normatieve documen-

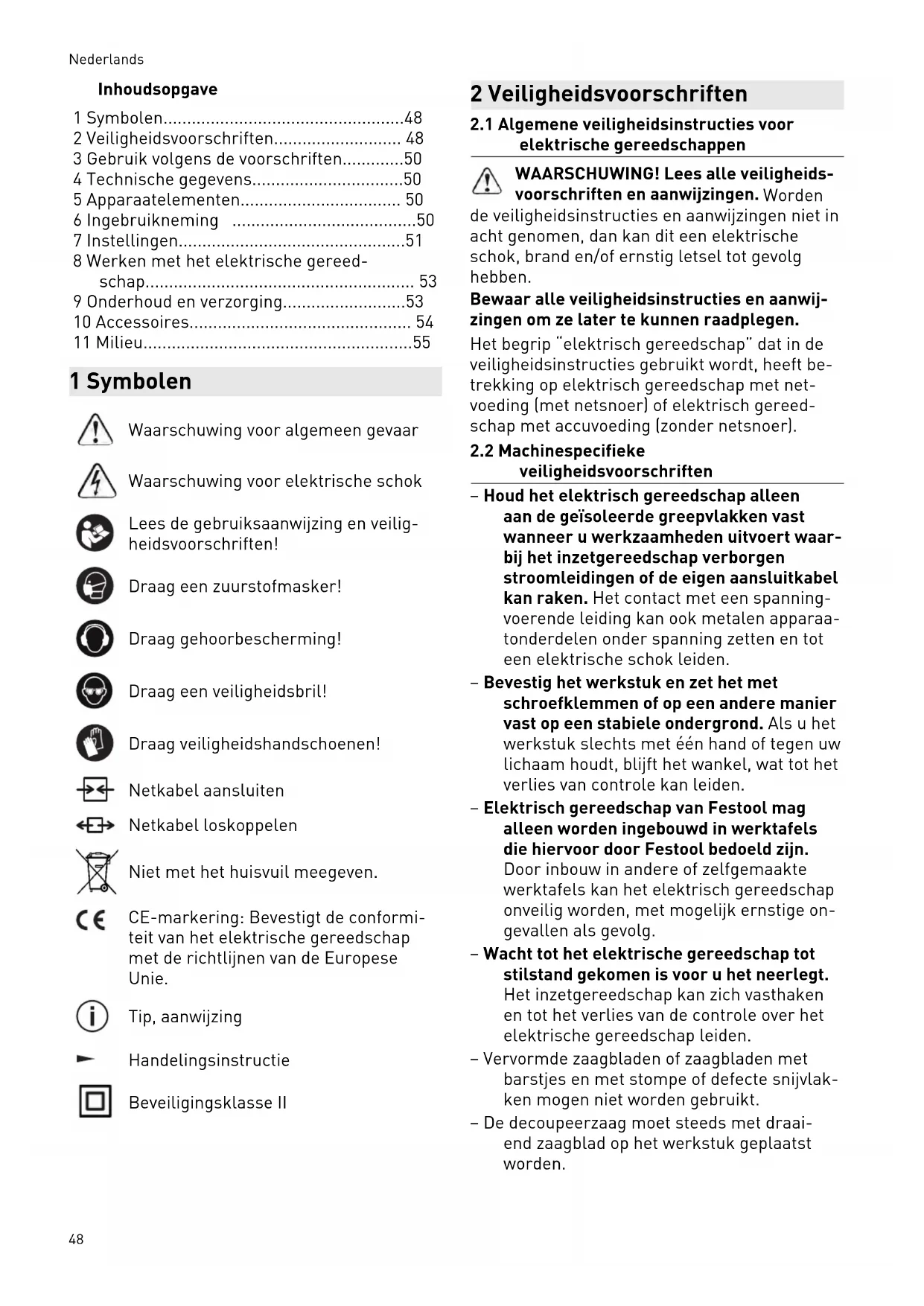

2 Veiligheidsvoorschriften 48

3 Gebruik volgens de voorschriften50

4 Technische gegevens50

8 Werken met het elektrische gereed

9 Onderhoud en verzorging53

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veilig

Draag een zuurstofmasker!

Draag gehoorbescherming!

Draag een veiligheidsbril!

Draag veiligheidshandschoenen!

Netkabel loskoppelen

Niet met het huisvuil meegeven.

CE-markering: Bevestigt de conformi

teit van het elektrische gereedschap

met de richtlijnen van de Europese

Handelingsinstructie

Beveiligingsklasse II

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor

elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheids

voorschriften en aanwijzingen.

de veiligheidsinstructies en aanwijzingen niet in

acht genomen, dan kan dit een elektrische

schok, brand en/of ernstig letsel tot gevolg

Bewaar alle veiligheidsinstructies en aanwij

zingen om ze later te kunnen raadplegen.

Het begrip “elektrisch gereedschap” dat in de

veiligheidsinstructies gebruikt wordt, heeft be

trekking op elektrisch gereedschap met net

voeding (met netsnoer) of elektrisch gereed

schap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke

veiligheidsvoorschriften

– Houd het elektrisch gereedschap alleen

aan de geïsoleerde greepvlakken vast

wanneer u werkzaamheden uitvoert waar

bij het inzetgereedschap verborgen

stroomleidingen of de eigen aansluitkabel

kan raken. Het contact met een spanning

voerende leiding kan ook metalen apparaa

tonderdelen onder spanning zetten en tot

een elektrische schok leiden.

– Bevestig het werkstuk en zet het met

schroefklemmen of op een andere manier

vast op een stabiele ondergrond. Als u het

werkstuk slechts met één hand of tegen uw

lichaam houdt, blijft het wankel, wat tot het

verlies van controle kan leiden.

– Elektrisch gereedschap van Festool mag

alleen worden ingebouwd in werktafels

die hiervoor door Festool bedoeld zijn.

Door inbouw in andere of zelfgemaakte

werktafels kan het elektrisch gereedschap

onveilig worden, met mogelijk ernstige on

gevallen als gevolg.

– Wacht tot het elektrische gereedschap tot

stilstand gekomen is voor u het neerlegt.

Het inzetgereedschap kan zich vasthaken

en tot het verlies van de controle over het

elektrische gereedschap leiden.

– Vervormde zaagbladen of zaagbladen met

barstjes en met stompe of defecte snijvlak

ken mogen niet worden gebruikt.

– De decoupeerzaag moet steeds met draai

end zaagblad op het werkstuk geplaatst

Draag geschikte persoonlijke bescher

Gehoorbescherming, vei

ligheidsbril, stofmasker bij stofproduceren

de werkzaamheden, veiligheidshandschoe

nen bij het bewerken van ruwe materialen

en bij de vervanging van het gereedschap.

– Tijdens het werken kunnen schadelijke/

giftige stoffen ontstaan (bijv. bij loodhou

dende verf en enkele houtsoorten).

de gebruiker van de machine of voor perso

nen die zich in de buurt van de machine be

vinden, kan het aanraken of inademen van

deze stoffen gevaarlijk zijn. Neem de veilig

heidsvoorschriften in acht die in uw land

van toepassing zijn. Sluit het gereedschap

aan op een geschikte afzuiginstallatie.

– Sluit de machine bij stofproducerende

werkzaamheden altijd aan op een afzui

– Regelmatig de stekker en de kabel contro

leren om een gevaarlijke situatie te vermij

den. Deze bij beschadiging uitsluitend door

een geautoriseerde onderhoudswerkplaats

– Stroboscooplicht kan bij mensen die daar

voor aanleg hebben, leiden tot epilepti

sche aanvallen. Gebruik deze machine niet

wanneer u een dergelijke aanleg heeft.

– Kijk niet in het stroboscooplicht. Het kijken

in de lichtbron kan het gezichtsvermogen

Bij de bewerking van metaal dienen de

volgende veiligheidsmaatregelen te wor

– Voorschakelen van een differentiaal- (FI-,

PRCD-) veiligheidsschakelaar.

– Machine aansluiten op een geschikt afzuig

– Machine regelmatig ontdoen van stofafzet

tingen in het motorhuis.

– Gebruik een metalen zaagblad.

– Sluit de bescherming tegen stof en spanen.

Draag een veiligheidsbril!

bepaalde waarden bedra

Onzekerheid K = 5 dB VOORZICHTIG Geluid dat bij het werk optreedt

Beschadiging van het gehoor

► Gehoorbescherming gebruiken.

Trillingsemissiewaarde a

richtingen) en onzekerheid K bepaald volgens

De aangegeven emissiewaarden (trilling, ge

– zijn geschikt om machines te vergelijken,

– om tijdens het gebruik een voorlopige in

schatting van de trillings- en geluidsbelas

– en gelden voor de belangrijkste toepassin

gen van het elektrische gereedschap.

VOORZICHTIG Emissiewaarden kunnen van de aangegeven

waarden afwijken. Dit hangt af van het ge

bruik van het gereedschap en de soort van

het bewerkte werkstuk.

► De werkelijke belasting tijdens de gehele

bedrijfscyclus moet beoordeeld worden.

► Afhankelijk van de werkelijke belasting

moeten passende veiligheidsmaatregelen

ter bescherming van de bediener worden

493 Gebruik volgens de

De decoupeerzagen zijn bestemd voor het za

gen van hout en houtachtig materiaal. Met de

door Festool aangeboden speciale zaagbladen

kunnen de machines ook gebruikt worden voor

het zagen van kunststof, staal, aluminium, non-

ferro metaal en keramische tegels.

De gebruiker is aansprakelijk bij gebruik

dat niet volgens de voorschriften plaats

45° naar beide zijden

Max. zaagdiepte (afhankelijk van zaagblad) Hout 120 mm

Gewicht (zonder kabel, met afzuigaansluiting) conform EP

Bescherming tegen stof en spanen

Stelknop voor regeling aantal slagen

Zwenkbare plug-it aansluiting (alleen

Pendelslagschakelaar

De vermelde afbeeldingen staan in het begin

van de gebruiksaanwijzing.

WAARSCHUWING Ontoelaatbare spanning of frequentie!

Risico van ongevallen

► De netspanning en de frequentie van de

stroombron dienen met de gegevens op het

typeplaatje overeen te stemmen.

► In Noord-Amerika mogen alleen Festool-

machines met een spanningsopgave van

120 V/60 Hz worden gebruikt.

VOORZICHTIG Verhitting van de plug it-aansluiting bij on

volledig vergrendelde bajonetsluiting

► Voor het inschakelen van het elektrisch ge

reedschap controleren of de bajonetslui

ting van de aansluitkabel geheel is geslo

50Aansluiten en losmaken van de netkabel [1-8]

Het elektrische gereedschap heeft een schake

[1-2] aan beide kanten om de machine aan

De PSB 420 EBQ heeft daarbij een gasgeefscha

kelaar [1-4]met inschakelvergrendeling [1-5].

Gebruik voor het continubedrijf de schake

WAARSCHUWING Gevaar voor letsel, elektrische schokken

► Trek vóór alle werkzaamheden aan de ma

chine altijd de stekker uit het stopcontact!

7.1 Gereedschap wisselen

VOORZICHTIG Gevaar voor letsel door heet en scherp ge

► Geen stomp en defect inzetgereedschap

► Veiligheidshandschoenen dragen bij het

hanteren van inzetgereedschap.

Plaats alleen zaagbladen met enkelnok

kenschacht (T-schacht). Het zaagblad

dient niet langer te zijn dan voor de bestemde

zaagsnede noodzakelijk is. Voor een betrouw

bare geleiding moet het zaagblad tijdens het

zagen op ieder punt aan de onderzijde van het

Gebruik bij toepassing van de verstekzool

en aanpassingstafel alleen om en om aan

gebrachte zaagbladen. Wij raden het Fes

tool-zaagblad S 105/4 FSG aan.

Festool-zaagbladen voor decoupeerzagen zijn

met een kleur gekenmerkt. De kleur staat voor

het materiaal waarvoor het zaagblad geschikt

groen Bouwmaterialen

Meer informatie vindt u op de verpakking, in uw

Festool-catalogus of op www.festool.nl.

Scheid vóór de gereedschapswisseling

altijd het elektrische gereedschap van de

► Schuif zo nodig de bescherming tegen stof

► Schuif het zaagblad [3-4] met de tanden in

de zaagrichting tot aan de aanslag in de

► Draai het zaagblad [3-4] ca. 30° met de klok

mee tot het vastklikt.

Controleer of het zaagblad goed beves

tigd is. Een los zaagblad kan uit de ma

chine vallen en letsel toebrengen.

Bij zeer korte zaagbladen is het nuttig de

zaagtafel te verwijderen (zie hoofdstuk

7.4) voordat u het zaagblad inbrengt.

Na iedere zaagbladwisseling de zaagbladge

De zaagbladgeleiding dient voor een betere ge

leiding van het zaagblad.

► Verwijder de zaagtafel (zie hoofdstuk 7.4

► Haal de schroef [3-6] met de inbussleutel

[3-5] aan, zodat de wangen bijna tegen het

LET OP Beschadiging van de machine, van het zaag

niet te vast aandraaien! Het

zaagblad moet nog enigszins kunnen be

Houd het elektrisch gereedschap bij het

uitwerpen van het zaagblad zo, dat geen

personen of dieren door het uitgeworpen

zaagblad gewond raken.

► Schuif de zaagbladuitwerper [3-3] tot aan

de aanslag naar voren.

Het zaagblad wordt mechanisch eruit gescho

De gereedschapwisseling is alleen in de

bovenste stand van de gereedschapsopna

Wanneer het zaagblad niet kan worden gewis

decoupeerzaag 3 - 10 sec. met hoog toe

De bescherming tegen stof en spanen [3-1]

voorkomt dat spanen wegslingeren en bevor

dert een efficiënte spanenafzuiging.

► Schuif de bescherming tegen stof en spa

met lichte druk naar beneden.

7.3 Splinterbescherming plaatsen

Met de splinterbescherming kan ook aan de

kant waar het zaagblad naar buiten komt met

splintervrije snijranden gezaagd worden.

► Schuif bij uitgeschakelde machine de splin

terbescherming [4-1] tot aan het zaagblad

op de geleiding [4-2]

► schakel de decoupeerzaag in,

► schuif bij lopende machine (Toerentaltrap 5)

de splinterbescherming op een egaal vlak

zo ver naar binnen (niet met de hand)

deze op één lijn ligt met de voorkant van de

zaagtafel. De splinterbescherming wordt

Na slijtage kan de splinterbescherming ca.

3 mm verder naar achteren geschoven en

verder gebruikt worden.

Om ervoor te zorgen dat de splinterbe

scherming goed functioneert, dient deze

aan weerskanten nauw aan het zaagblad

aan te sluiten. Daarom moet bij iedere

wisseling van het zaagblad ook een nieuwe

splinterbescherming geplaatst worden om

splintervrije snijvlakken te verkrijgen.

7.4 Zaagtafel wisselen

► Open de wisselhendel [1-10].

► Trek de zaagtafel omlaag en verwijder hem.

De montage vindt plaats in omgekeerde

volgorde! Let erop dat de zaagtafel stevig

in de geleiding zit.

In plaats van de zaagtafel kan de hoektafel WT-

PS 400 of de aanpassingstafel ADT-PS 400 op

de opname gemonteerd worden.

Zaag nooit zonder zaagtafel of een tafel

die door Festool in het accessoirepro

gramma wordt aangeboden.

WAARSCHUWING Gevaar voor de gezondheid door stof

► Stof kan gevaarlijk zijn voor de gezondheid.

Werk daarom nooit zonder afzuiging.

► Volg bij het afzuigen van gezondheidsbe

dreigende stoffen altijd de nationale voor

Met de afzuigadapter [5-3] kunnen de decou

peerzagen op een afzuigapparaat (slangdoor

snede 27 mm) worden aangesloten.

► Steek de afzuigadapter in de opening aan de

achterzijde van de zaagtafel, zodat de

haak [5-2] in de uitsparing [5-1] inklikt.

► Om de afzuigadapter te verwijderen drukt u

Door het geringe opgenomen vermogen

van de machine (laag energieverbruik)

schakelen de afzuigapparaten met inscha

kelautomaat pas in bij de eigenlijke zaag

► Stel het afzuigapparaat bij speciale toepas

singen (bijv. laag aantal slagen, zacht hout)

in op continuwerking.

7.6 Pendelslag instellen

Om verschillende materialen met een optimale

voorwaartse beweging te kunnen bewerken,

hebben de pendeldecoupeerzagen een verstel

bare pendelslag. Met de pendelslagschake

laar [1-13] wordt de gewenste stand geselec

Stand 0 = pendelslag uit

Stand 3 = maximale pendelslag

Aanbevolen instelling van de pendelslag

Hardhout, zacht hout, spaanplaat, hout

Meubelplaat, triplex, kunststof 1 - 2

Aluminium, non-ferrometalen 0 - 2

7.7 Regeling aantal slagen

Het aantal slagen kan met de stelknop [1-6]

traploos tussen 1500 en 3800 min

steld. Daarmee kunt u de zaagsnelheid opti

maal aan het desbetreffende materiaal aanpas

52In stand A is de automatische belastingherken

ning geactiveerd: Het aantal slagen gaat bij een

onbelast toerental omlaag en stijgt bij de inval

in het werkstuk naar de hoogste waarde.

Aanbevolen aantal slagen (stand van de stel

Hardhout, zacht hout, meubelplaat,

verlijmd hout, spaanplaat

A Houtvezelplaat 4 - A

kunststof 3 - A Keramiek, aluminium, non-ferrometa

8 Werken met het elektrische

VOORZICHTIG Sterk stofproducerende materialen

Beschadiging van de machine door stof, ge

► Niet bovenhands bewerken.

Gebruik bij het bewerken van kleine of dunne

werkstukken altijd een stabiele ondergrond of

de CMS-module (accessoire).

Houd bij het werken het elektrisch gereedschap

bij de handgreep vast en leidt het langs de ge

wenste zaaglijn. Geleid voor precieze zaagsne

den en een rustige loop het elektrisch gereed

schap met beide handen.

8.1 Vrij zagen op de afgetekende lijn

Door zijn driehoekspunt geeft de splinterbe

[4-1] de zaaglijn van het zaagblad

aan. Hierdoor wordt het zagen op de afgeteken

de lijn gemakkelijker.

WAARSCHUWING De positie van het zaagblad kan door het

stroboscooplicht bedrieglijk zijn

► Zorg in de werkplaats voor een goede ver

Voor de verlichting van de zaaglijn is een per

manent resp. een stroboscooplicht ingebouwd:

lichting geheel uitgeschakeld.

Indien nodig kunt u de verlichting aanpassen:

► Steek het elektrisch gereedschap in.

► Houd de beide knoppen [1-2] gedurende ca.

10 sec. gelijktijdig ingedrukt, totdat er een

► Laat de beide knoppen [1-2]

► Druk de linkerknop (aan de kant van de

pendelslag) met het weergegeven aantal in

om de gewenste modus te selecteren:

2 Verlichting Aan Permanent licht

3 Verlichting Uit Verlichting uitge

► Druk op de rechterknop om de instelling op

9 Onderhoud en verzorging

WAARSCHUWING Gevaar voor letsel, elektrische schokken

► Vóór alle onderhouds- en reinigingswerk

zaamheden de stekker altijd uit het stop

► Alle onderhouds- en reparatiewerkzaam

heden, waarvoor het vereist is om de mo

torbehuizing te openen, mogen alleen in

een geautoriseerde onderhoudswerkplaats

Klantenservice en reparatie alleen

door fabrikant of door servicewerk

plaatsen. Adres bij u in de buurt op:

www.festool.nl/service

Alleen originele Festool-reserveon

derdelen gebruiken! Bestelnr. op:

9.1 De volgende aanwijzingen in acht

► Controleer de geleiderol regelmatig op slij

► Reinig regelmatig de loopzool om krassen

en groeven op het oppervlak te voorkomen.

► Beschadigde beveiligingsinrichtingen en

onderdelen moeten op deskundige wijze in

een erkende en gespecialiseerde werk

plaats gerepareerd en vervangen worden,

voor zover niets anders in de gebruiksaan

wijzing aangegeven is.

► Om de luchtcirculatie te garanderen, moe

ten de koelluchtopeningen in de motorbe

huizing altijd vrij en schoon gehouden wor

► De aansluitcontacten van het elektrische

Reinig de spaanuitwerpopening [1-15] regel

matig om verstopping te vermijden:

► Verwijder de bescherming tegen stof en

► Reinig de spaanuitwerpopening met een

kwast of zuig de opening uit.

► Plaats de bescherming tegen stof en spa

De bestelnummers voor accessoires en ge

reedschap vindt u in uw Festool-catalogus of op

het internet op www.festool.com.

10.1 Zaagbladen, overige accessoires

Om uiteenlopend materiaal snel en zuiver te

kunnen zagen biedt Festool voor alle werk

zaamheden zaagbladen aan die speciaal op

Festool decoupeerzagen zijn afgestemd.

10.2 Zagen met speciale loopzolen

Met de speciale loopzolen beschermt u hoog

waardige oppervlakken tegen krassen en

► Druk de loopzool in positie [6-1] in.

► Schuif tegelijk de loopzool naar voren.

► Plaats een andere loopzool en schuif deze

naar achteren tot hij inklikt.

10.3 Zagen met de hoektafel

De hoektafel WT-PS 400 dient voor het

zagen van buizen en binnen- en buiten

Bij het zagen met de hoektafel is geen afzuiging

► Verwijder de zaagtafel [1-12], (zie hoofd

► Plaats de hoektafel op de opname van de

Met behulp van de schaal [7-2] kunt u de waar

den -45°, 0° en +45° instellen.

WAARSCHUWING Zagen van zaagdieptes

► Kies de zaagbladlengte en de zaagdiepte

zo, dat het zaagblad in ieder geval in het

werkstuk blijft invallen.

Bij 0° zaagsnedes raden wij aan de hoek

tafel op een licht negatief aantal graden in

te stellen om een stabiele loop te garande

10.4 Zagen met de aanpassingstafel

De aanpassingstafel ADT-PS 400 dient ervoor

om de decoupeerzaag op de Festool geleiderail

en de cirkelsnijder KS-PS 400 aan te brengen.

Met geleiderail en cirkelsnijder:

materiaaldikte 20 mm in acht nemen en

alleen om en om aangebrachte zaagbladen

Aanpassingstafel monteren

► Verwijder de zaagtafel [1-12] (zie hoofdstuk

► Plaats de aanpassingstafel [8-1]

name van de zaagtafel.

► Sluit de wisselhendel [1-10].

Let erop dat de aanpassingstafel stevig in de

Gebruik de afzuigaansluiting [1-9] ook met

de aanpassingstafel.

Aanpassing aan de geleiderail FS 2

Door het Festool geleidesysteem FS 2 (afbeel

ding [9]) te gebruiken, kunt u gemakkelijker

rechte en nauwkeurige zaagsnedes maken.

► Plaats de decoupeerzaag met gemonteerde

aanpassingstafel [8-1] op de geleiderail.

54Aanpassing aan de cirkelsnijder

Met de cirkelsnijder kunnen cirkelvormige

zaagsneden met een diameter tussen 120 en

3000 mm gemaakt worden. De cirkelsnijder kan

van beide kanten aan de aanpassingstafel ge

► Plaats de decoupeerzaag met de aanpas

► Plaats de centreerdoorn [10-2] in het boor

van de cirkelsnijder dat in het

verlengde van het zaagblad ligt.

► Klem met de draaiknop [10-5]het meetlint

op de cirkelsnijder vast.

Aanbevolen instellingen bij het zagen met de

► Zaag tegen de klok in.

► Zaag met lage snelheid.

► Stel de pendelslag [1-13]

► Stel het aantal slagen [1-6]

Bewaar de centreerdoorn in de box [10-3].

Half stationair zagen met het Festool systeem

CMS Door de inbouw van de decoupeerzaag in het

Festool systeem CMS wordt een half stationaire

tafelcirkelzaag voor profielsnedes verkregen.

Informatie hierover is te vinden in de prospec

► Plaats de decoupeerzaag met aanpassings

tafel, zoals in de handleiding van de CMS-

PS beschreven, in de CMS.

Geef het apparaat niet met het huisvuil

Voer de apparaten, accessoires en

verpakkingen op milieuvriendelijke wijze

Volgens de Europese richtlijn inzake

ten en de omzetting hiervan in de nationale

wetgeving dienen oude elektrische apparaten

gescheiden te worden ingezameld en op milieu

vriendelijke wijze te worden afgevoerd.

Informatie voor REACH:
