BRUKSANVISNING PS 420 EBQPlus FESTOOL

melse med følgende normer eller normative doku-

det sticker ut på undersidan av arbetsobjektet

Spånsprutskyddet [3-1]

69Indholdsfortegnelse

fast, og man kan miste kontrollen over el-

reværn, beskyttelsesbriller, støvmaske ved

dette støv kan være til fare for brugeren el

[1-2] til start/stop.

ten [1-2] til permanent drift.

savklingen på begge sider, for at den fun

borde, som Festool tilbyder i tilbehørs

ADVARSEL Sundhedsfare fra støv

trykke på hægten [5-2]

gistrering aktiveret: Slagtallet er reduceret i

Når stiksaven er vendt på hovedet (+/-

Kundeservice og reparation

deren og batteriet rene.

10.1 Savklinger, andet tilbehør

For at kunne skære hurtigt og optimalt i for

skellige materialer leverer Festool savklinger

til alle anvendelsesformål og tilpasset specielt

tilbehør og emballage skal bortskaffes

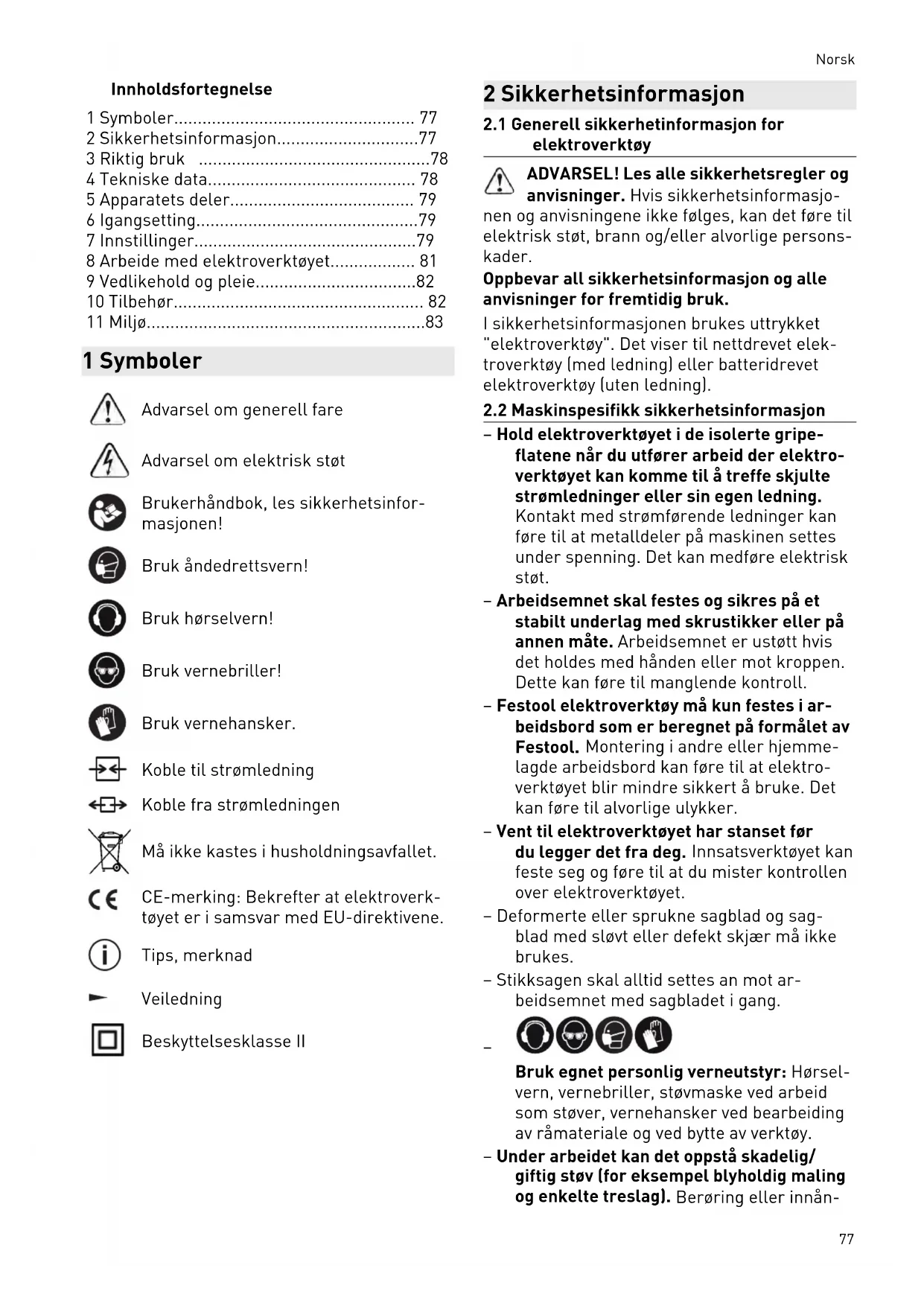

76Innholdsfortegnelse

2 Sikkerhetsinformasjon77

8 Arbeide med elektroverktøyet 81

9 Vedlikehold og pleie82

Brukerhåndbok, les sikkerhetsinfor

Bruk åndedrettsvern!

tøyet er i samsvar med EU-direktivene.

Beskyttelsesklasse II

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetinformasjon for

anvisninger. Hvis sikkerhetsinformasjo

elektrisk støt, brann og/eller alvorlige persons

Oppbevar all sikkerhetsinformasjon og alle

anvisninger for fremtidig bruk.

I sikkerhetsinformasjonen brukes uttrykket

"elektroverktøy". Det viser til nettdrevet elek

troverktøy (med ledning) eller batteridrevet

elektroverktøy (uten ledning).

2.2 Maskinspesifikk sikkerhetsinformasjon

– Hold elektroverktøyet i de isolerte gripe

flatene når du utfører arbeid der elektro

verktøyet kan komme til å treffe skjulte

strømledninger eller sin egen ledning.

Kontakt med strømførende ledninger kan

under spenning. Det kan medføre elektrisk

– Arbeidsemnet skal festes og sikres på et

stabilt underlag med skrustikker eller på

annen måte. Arbeidsemnet er ustøtt hvis

det holdes med hånden eller mot kroppen.

Dette kan føre til manglende kontroll.

beidsbord som er beregnet på formålet av

Montering i andre eller hjemme

verktøyet blir mindre sikkert å bruke. Det

kan føre til alvorlige ulykker.

– Vent til elektroverktøyet har stanset før

du legger det fra deg.

Innsatsverktøyet kan

feste seg og føre til at du mister kontrollen

over elektroverktøyet.

– Deformerte eller sprukne sagblad og sag

blad med sløvt eller defekt skjær må ikke

– Stikksagen skal alltid settes an mot ar

beidsemnet med sagbladet i gang.

Bruk egnet personlig verneutstyr: Hørsel

vern, vernebriller, støvmaske ved arbeid

som støver, vernehansker ved bearbeiding

av råmateriale og ved bytte av verktøy.

– Under arbeidet kan det oppstå skadelig/

giftig støv (for eksempel blyholdig maling

og enkelte treslag).

Berøring eller innån

77ding av dette støvet kan utgjøre en fare for

operatøren eller andre personer som be

finner seg i nærheten. Følg sikkerhetsfor

skriftene som gjelder for ditt land. Koble

elektroverktøyet til en egnet avsugsinnret

for å unngå farer. Få dem alltid byttet ut på

hos disponerte. Ikke bruk denne maskinen

hvis du er disponert for dette.

– Ikke se inn i stroboskoplyset. Hvis du ser

inn i lyskilden, kan synet bli skadet.

2.3 Metallbearbeiding

Ved bearbeiding av metall skal følgende

– Rengjør maskinen for støv i motorhuset

2.4 Støyemisjonsverdier

De registrerte verdiene iht. EN 62841 er vanlig

PS 420 EBQ Lydtrykknivå L PA

5 dB PSB 420 EBQ Lydtrykknivå L PA

5 dB FORSIKTIG Støy under arbeidet

Svingningsemisjonsverdi a

retninger) og usikkerhet K beregnet iht.

De angitte emisjonsverdiene (vibrasjon, støy)

– brukes til å sammenligne maskiner,

– men kan også brukes til en foreløpig vur

dering av vibrasjons- og støybelastning ved

– og representerer de viktigste bruksområ

dene for elektroverktøyet.

FORSIKTIG Utslippsverdiene kan avvike fra de verdiene

som er oppgitt. Dette avhenger av hvordan

verktøyet brukes og hvilken type arbeidsem

► Den faktiske belastningen under den totale

arbeidssyklusen må evalueres.

► Avhengig av den faktiske belastningen må

det gjennomføres egnede sikkerhetstiltak

for å beskytte brukeren.

Stikksagene er beregnet på saging av tre og

trelignende materialer. Med Festools spesial

sagblad kan maskinene også brukes til å sage i

Stikksager PS 420 EBQ PSB 420 EBQ Effekt 550 W

1500–3800 o/min 1000–3800 o/min

78Stikksager PS 420 EBQ PSB 420 EBQ Slaglengde 26 mm

Maks. skråstilling (bare med tilbehøret vinkelbord WT-PS

Maks. skjæredybde (avhengig av sagblad) Treverk 120 mm

Stillhjul for regulering av slagtall

De oppgitte illustrasjonene finnes fremst i

► I Nord-Amerika er det kun tillatt å bruke

Tilkobling og frakobling av strømledning [1-8]

ter [1-4] med innkoblingssperre [1-5]

tinuerlig arbeid bruker du knappen [1-2]

► Trekk støpselet ut av stikkontakten før alle

typer arbeid på maskinen!

FORSIKTIG Fare for personskader på grunn av varmt og

skarpt innsatsverktøy

► Ikke bruk sløvt eller defekt verktøy.

► Bruk hansker ved håndtering av innsat

Bare bruk sagblad med T-tange. Sagbla

det bør ikke være lengre enn det som

trengs for kuttet du skal gjøre. For at føringen

skal bli så sikker som mulig, bør sagbladet

stikke ut av undersiden på arbeidsemnet på

Nærmere informasjon finner du på emballa

sjen, i Festool-katalogen eller på www.fe

Innsetting av sagblad

Du må alltid koble elektroverktøyet fra

strømmen før du bytter verktøy!

► Skyv eventuelt opp sponbeskyttelsen [3-1].

► Skyv sagbladet [3-4] med tennene i skjære

retning helt inn til stopp i åpningen [3-2]

► Vri sagbladet [3-4] ca. 30° med klokken til

det klikker på plass.

ne seg å ta av sagbordet (se kapittel 7.4

før du setter inn sagbladet.

Du må stille inn sagbladføringen hver gang du

Sagbladføringen gjør at sagbladet kan føres

slik at bakkene ligger nesten helt

fortsatt være mulig å bevege sagbladet litt.

Når du skal kaste ut sagbladet, må du hol

de elektroverktøyet slik at sagbladet ikke

Sagbladet skyves ut automatisk.

Det er bare mulig å bytte verktøy når verk

tøyholderen er i øvre stilling.

Dersom det ikke er mulig å bytte sagblad: La

stikksagen gå i 3–10 sekunder på høyt turtall.

Aktiver sagbladutkastet [3-3] igjen.

7.2 Bruk av sponbeskyttelsen

Sponbeskyttelsen [3-1]

forhindrer at spon slyn

ges ut og gjør at sponavsuget har bedre effekt.

7.3 Sette inn splintbeskyttelse

Splintbeskyttelsen gjør det mulig å lage glatte

snittkanter også der sagbladet kommer ut av

forkanten på sagbordet (turtallstrinn 5). Da

blir splintbeskyttelsen saget inn.

Når splintbeskyttelsen er slitt ned, kan

den skyves ca. 3 mm lenger bakover og

For at splintbeskyttelsen skal fungere på

7.4 Skifte av sagbord

► Åpne skiftehendelen. [1-10].

► Beveg sagbordet nedover for å ta det av.

Monteringen skjer i motsatt rekkefølge.

Sag aldri uten sagbord eller et annet

ADVARSEL Helsefare på grunn av støv

► Støv kan være helseskadelig. Arbeid derfor

► Ta hensyn til de nasjonale forskriftene ved

avsuging av helseskadelig støv.

Med avsugsadapteren [5-3] kan stikksagene

kobles til et avsugapparat (slangediameter 27

► Stikk avsugsadapteren inn i den bakre åp

ningen på sagbordet slik at kroken [5-2] går

i inngrep i utsparingen [5-1] .

► Trykk på kroken [5-2]

med automatisk innkobling først på når

sagingen faktisk begynner.

► Sett sugeapparatet på kontinuerlig drift i

spesielle tilfeller (f.eks. lavt slagtall, mykt

7.6 Stille inn pendlingen

For at forskjellige materialer skal kunne bear

delstikksagene justerbar pendling. Ønsket stil

Stilling 0 = pendling av

Stilling 3 = maksimal pendling

Anbefalt innstilling av pendlingen

7.7 Justering av slagtall

Slagtallet kan reguleres trinnløst mellom 1500

ved hjelp av reguleringshju

Dermed kan du tilpasse sagehastigheten opti

malt til materialet som skal bearbeides.

I stilling A er automatisk lastgjenkjenning akti

vert: Slagtallet er redusert på tomgang og re

guleres opp til den høyeste verdien når sagen

går inn i materialet.

FORSIKTIG Materialer som støver ekstra mye

Skader på maskinen pga. støv, fare for per

► Ikke arbeid med maskinen over hodehøyde.

dulen (tilbehør) når du arbeider med små eller

Hold elektroverktøyet i håndtaket og før det

langs den ønskede skjærelinjen. Før elektro

verktøyet med begge hender slik at kuttene blir

presise og maskinen går rolig.

8.1 Fri saging etter riss

Splintbeskyttelsen [4-1] viser sagbladets sag

elinje med trekantspissen. Den gjør det derfor

lettere å sage etter riss.

ADVARSEL Stroboskoplyset kan gjøre det vanskelig å se

posisjonen til sagbladet.

Fare for personskader

► Sørg for god belysning på arbeidsplassen.

belysning av skjærelinjen:

fra og med ca. 2100 min

Ved innstilling for arbeid over hodehøyde

► Sett i støpselet til elektroverktøyet.

10 sek. til du hører en pipetone.

► Slipp opp begge tastene [1-2].

► Trykk inn den venstre tasten (på siden av

pendlingen) for å velge angitt antall og øn

3 Belysning av Belysning avslått

► Trykk på den høyre tasten for å lagre inn

9 Vedlikehold og pleie

ADVARSEL Skaderisiko, elektrisk støt

► Trekk støpselet ut av kontakten før alle ty

per vedlikeholds- og reparasjonsarbeid på

► Alle vedlikeholds- og reparasjonsarbeider

som krever at motorhuset åpnes, skal kun

gjennomføres av et autorisert kundeservi

Kundeservice og reparasjon skal

kun utføres av produsenten eller au

toriserte verksteder. Nærmeste re

► Rengjør sponhetten for støv med jevne mel

► Rengjør yttersålen med jevne mellomrom

for å unngå riper og riller på overflaten.

► Skadede verneinnretninger og deler må re

pareres eller byttes fagmessig av et god

kjent verksted dersom ikke annet er oppgitt

► For å sikre luftsirkulasjonen må kjøleluf

tåpningene på motorhuset alltid være åpne

► Hold tilkoblingskontaktene på elektroverk

tøyet, laderen og batteripakken rene.

9.2 Rengjøre sponutkaståpningen

Rengjør sponutkaståpningen [1-15] regelmes

sig for å unngå tilstopping:

► Fjern sponbeskyttelsen.

► Rengjør sponutkaståpningen med en pensel

► Sett sponbeskyttelsen på plass igjen.

Bestillingsnumrene til tilbehør og verktøy fin

ner du i Festool-katalogen eller på Internett

under "www.festool.com".

10.1 Sagblad, annet tilbehør

For at du skal kunne skjære forskjellige mate

rialer raskt og nøyaktig, har Festool sagblad for

alle bruksområder, og de er spesielt tilpasset

10.2 Sagblad med spesial-yttersåler

Med spesial-yttersåler beskytter du verdifulle

overflater mot riper og riller.

► Trykk inn yttersålen i posisjon [6-1]

► Skyv samtidig yttersålen forover.

over til den går i inngrep.

10.3 Saging med vinkelbord

Vinkelbordet WT-PS 400 brukes til sag

ing av innvendige og utvendige vinkler på

opptil 45° og til saging av rør.

Avsug er ikke mulig ved saging med vinkelbord.

Montering av vinkelbord

Pass på at vinkelbordet sitter godt i føringen.

Innstilling av vinkel

► Vri på stillhjulet [7-1] for å stille inn den øn

Ved hjelp av skalaen [7-2] kan du stille inn ver

diene –45°, 0° og +45°.

ADVARSEL Saging av skjæredybder

Fare for personskader

► Velg sagbladlengde og skjæredybde slik at

10.4 Saging med adapterbord

Adapterbordet ADT-PS 400 brukes til å feste

stikksagen til Festools føringsskinne og til sir

keladapteren KS-PS 400.

Montering av adapterbord

Kombinasjon med føringsskinnen FS 2

Ved å bruke Festools føringssystem FS 2

(fig. [9]) blir det lettere å utføre rette og nøyak

Kombinasjon med sirkeladapter

snitt med en diameter mellom 120 og 3000 mm.

det fra begge sider.

► Stikk sentreringsdoren [10-2] inn i hul

ved hjelp av dreiebryteren [10-5].

Halvstasjonær saging med Festool-systemet

CMS Ved å montere stikksagen i Festool-systemet

CMS får man en halvstasjonær bordsag for for

msaging. Du finner mer informasjon i brosjyren

► Sett stikksagen med adapterbord inn i CMS

slik det er beskrevet i bruksanvisningen for

Apparatet skal ikke kastes i restavfal

let! Apparater, tilbehør og emballasje

skal leveres til gjenvinning. Ta hensyn til

gjeldende nasjonale forskrifter.

I henhold til EU-direktivet om kasser

te elektriske og elektroniske produkter og di

rektivets implementering i nasjonal rett må

elektroverktøy som ikke lenger skal brukes,

samles separat og leveres til miljøvennlig gjen

Informasjon om REACh:
