Produkttyp	Sladdlös borrskruvdragare
Märke	Festool
Modell	TXS 18
Nominell spänning	18 V
Tomgångshastighet (första växeln)	0 – 470 rpm
Tomgångshastighet (andra växeln)	0 – 1 600 rpm
Max vridmoment (trä)	22 Nm
Max vridmoment (metall)	40 Nm
Justerbart vridmoment (första växeln)	1,1 – 8 Nm
Justerbart vridmoment (andra växeln)	0,4 – 2,3 Nm
Spännområde chuck	1,0 – 10 mm
Max borrdiameter (trä)	35 mm
Max borrdiameter (metall)	10 mm
Verktygshållare	1/4" insex
Vikt (utan batteri)	1 kg
Strömförsörjning	Festool batteri serie BP 18 V
Ljudtrycksnivå	LPA = 72 dB(A)
Ljudeffektnivå	LWA = 83 dB(A)
Vibrationsemissionsvärde (ah)	< 2,5 m/s²
Belysning	Inbyggd LED (automatisk eller kontinuerlig)
Bältesklämma	Ja, kan monteras till höger eller vänster
Bitsfack	Ja, magnetiskt
Bluetooth®	Ja (via Festool Work-appen)
Underhåll	Rengör ventilationsöppningar och kontakter; reparation av auktoriserad verkstad
Reservdelar	Använd endast originaldelar från Festool

Vanliga frågor - TXS 18 FESTOOL

Hur ändrar man hastigheten på TXS 18?

Använd hastighetsväljaren [1-6] för att växla från första växeln (0-470 rpm) till andra växeln (0-1 600 rpm). Verktyget måste vara avstängt vid byte.

Hur ställer man in skruvdragarens vridmoment?

Vrid på ratt [1-9] för att välja önskat vridmoment (läge 1 = lågt, läge 13 = högt). För borrning, sätt markören på borsymbolen för maximalt vridmoment.

Hur tänder man LED-belysningen?

Belysningen tänds automatiskt när du trycker på strömbrytaren. För kontinuerlig belysning, vrid ratt [1-9] till symbolen för konstant ljus och tryck kort på strömbrytaren. LED släcks automatiskt efter 10 minuter.

Vilken typ av batteri ska användas?

Använd endast ett Festool-batteri från BP-serien med en spänning på 18 V. Använd inte batterier från andra tillverkare.

Hur ändrar man rotationsriktningen?

Använd omkopplaren [1-7]: tryck den åt vänster för högerrotation, åt höger för vänsterrotation. Mittläget låser strömbrytaren (transportlås).

Vilka borr kan jag använda med TXS 18?

Chucken accepterar borr med skaft från 1 till 10 mm. För diameter upp till 13 mm, använd en lämplig Festool-chuck. TXS 18 kan borra upp till 35 mm i trä och 10 mm i metall.

Hur använder man CENTROTEC-verktygshållaren?

CENTROTEC-chucken möjliggör snabbt verktygsbyte. Spänn endast CENTROTEC-verktyg i denna chuck. Använd skyddshandskar vid byte.

Vad gör jag om verktyget avger en ljudsignal och stannar?

En ljudsignal anger: tomt batteri (ladda), överbelastning (minska belastningen), överhettning (låt svalna) eller uppnått vridmoment (släpp strömbrytaren). En kontinuerlig signal betyder ett fel: kontakta kundtjänst.

Hur rengör och underhåller man borrmaskinen?

Innan underhåll, ta bort batteriet. Håll ventilationsöppningarna rena och anslutningskontakterna rena. Reparation måste utföras av en auktoriserad Festool-verkstad.

Är TXS 18 kompatibel med Festool Work-appen?

Ja, via Bluetooth®. Anslut ett Bluetooth®-kompatibelt batteri och använd appen för att konfigurera verktyget (finns inte i alla länder).

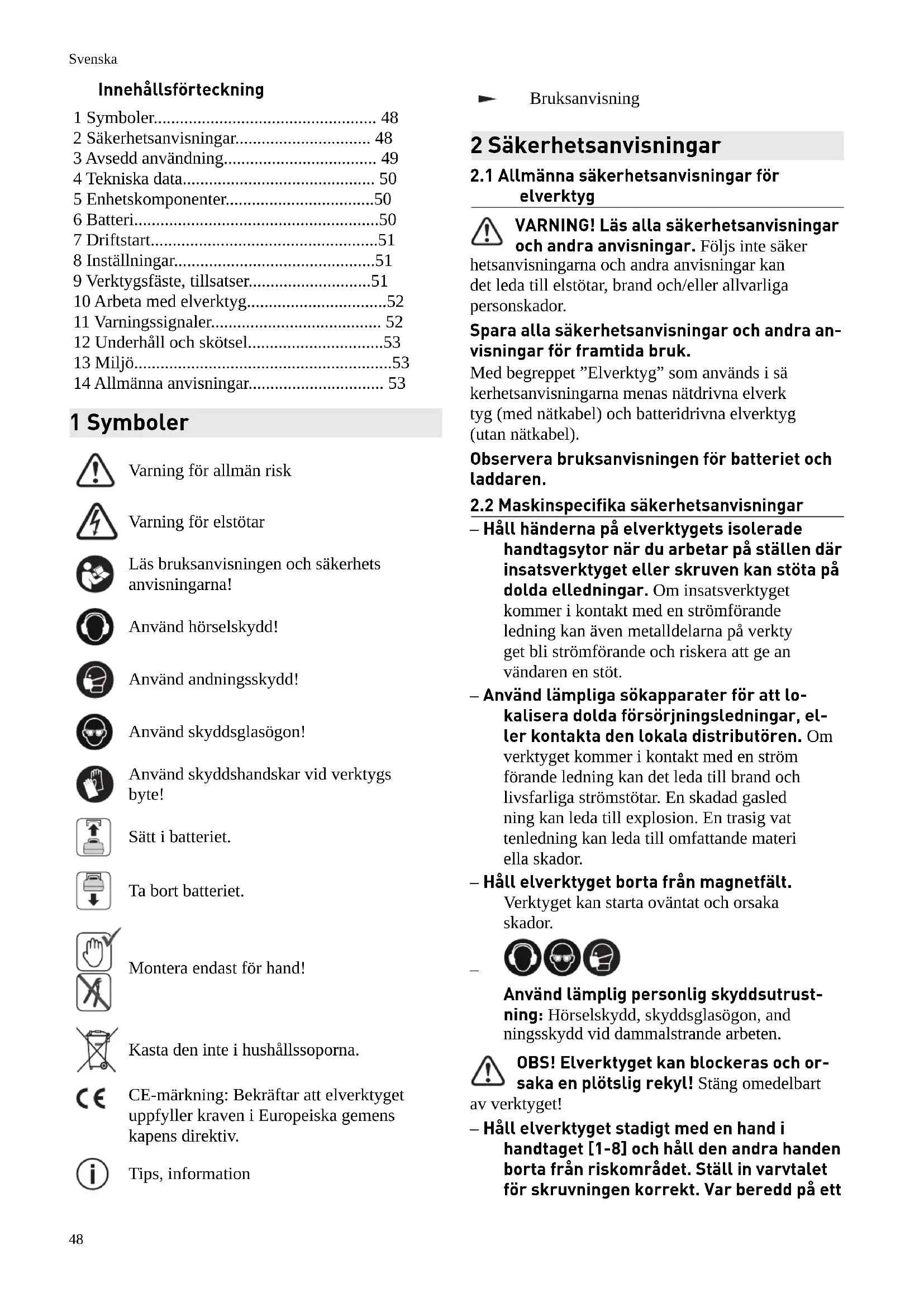

BRUKSANVISNING TXS 18 FESTOOL

Innehållsförteckning

1 Symboler.... 48
2 Säkerhetsanvisningar.... 48
3 Avsedd användning.... 49
4 Tekniska data.... 50
5 Enhetskomponenter....50
6 Batteri....50
7 Driftstart....51
8 Inställningar....51
9 Verktygsfäste, tillsatser....51
10 Arbeta med elverktyg....52
11 Varningssignaler.... 52
12 Underhåll och skötsel....53
13 Miljö....53
14 Allmänna anvisningar.... 53

1 Symboler

Varning för allmän risk

Varning för elstötar

Läs bruksanvisningen och säkerhets anvisningarna!

Använd hörselskydd!

Använd andningsskydd!

Använd skyddsglasögon!

Använd skyddshandskar vid verktygs byte!

Sätt i batteriet.

Ta bort batteriet.

Montera endast för hand!

Kasta den inte i hushållssoporna.

CE-märkning: Bekräftar att elverktyget uppfyller kraven i Europeiska gemens kapens direktiv.

Tips, information

Bruksanvisning

2.1 Allmänna säkerhetsanvisningar för elverktyg

WARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker

hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i sä kerhetsanvisningarna menas nätdrivna elverk tyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

Observera bruksanvisningen för batteriet och laddaren.

2.2 Maskinspecifika säkerhetsanvisningar

– Håll händerna på elverktygets isolerade handtagsytor när du arbetar på ställen där insatsverktyget eller skruven kan stöta på dolda elledningar. Om insatsverktyget kommer i kontakt med en strömförande ledning kan även metalldelarna på verkty get bli strömförande och riskera att ge an vändaren en stöt.

– Använd lämpliga sökapparater för att lokalisera dolda försörjningsledningar, eller kontakta den lokala distributören. Om verktyget kommer i kontakt med en ström förande ledning kan det leda till brand och livsfarliga strömstötar. En skadad gasled ning kan leda till explosion. En trasig vat tenledning kan leda till omfattande materi ella skador.

– Håll elverktyget borta från magnetfält.

Verktyget kan starta oväntat och orsaka skador.

Använd lämplig personlig skyddsutrustning: Hörselskydd, skyddsglasögon, and ningsskydd vid dammalstrande arbeten.

OBS! Elverktyget kan blockeras och or- saka en plötslig rekyl! Stäng omedelbart

av verktyget!

- Håll elverktyget stadigt med en hand i handtaget [1-8] och håll den andra handen borta från riskområdet. Ställ in varvtalet för skruvningen korrekt. Var beredd på ett

kraftigt reaktionsmoment som kan leda till att elverktyget roterar och därigenom orsakar skador.

• Använd inte elverktyget i regn eller fuktig miljö. Fukt i elverktyget kan leda till kortslutning och brand.
• Vänta tills elverktyget stannat innan du lägger ner det. Insatsverktyget kan fastna och du kan förlora kontrollen över elverktyget.
• Undvik att verktyget kopplas till av miss- tag. Bär inte elverktyget med fingret på strömbrytaren. Det kan leda till olyckor. När du inte använder elverktyget ska regla- get för transportspärren [1-7] vara i mittlä- get.
• Manöverreglagen, t.ex. strömbrytaren, får inte manipuleras eller blockeras.
• Inga nätadaptrar eller batterier av annat fabrikat får användas till det batteridrivna elverktyget. Inga batteriladdare av annat fabrikat får användas för att ladda batteriet. Om man använder tillbehör av annat fabrikat finns risk för elstötar och/eller risk för svåra olyckor.

- Varning för skadlig ljusstrålning. Se inte in i ljusstrålen en längre tid. Rikta inte ljusstrålen mot människor eller djur. Ljusstrålningen kan skada ögonen - [4].

• Använd ett dammutsug vid dammalstrande arbeten.
• Använd inga insatsverktyg eller tillbehör som inte är speciellt avsedda och rekommenderade för detta elverktyg av tillverkaren. Att de kan monteras på ditt elverktyg garanterar inte att det är säkert att använda dem. Risken för personskador och slitage på elverktyget kan öka, och kvaliteten på arbetsresultaten kan försämras.
• Beroende på tillbehörets typ och användning kan partiklar, insatsverktyg och delar av insatsverktyget lossna. Ökad dammbelastning och oväntade rörelser kan uppstå. Använd lämplig personlig skyddsutrustning. Var beredd på ett kraftigt reaktionsmoment som kan leda till att elverktyget roterar och därigenom orsakar skador.

2.3 Säkerhetsanvisningar vid användning av långt borr

- Arbeta aldrig med högre varvtal än det maxvarvtal som är tillåtet för borret. Vid högre varvtal kan borret lätt böja sig om

det roterar fritt utan att komma i kontakt med arbetsobjektet, vilket kan leda till per- sonskador.

• Börja alltid borra med ett lägre varvtal och medan borret har kontakt med arbetsobjektet. Vid högre varvtal kan borret lätt böja sig om det roterar fritt utan att komma i kontakt med arbetsobjektet, vilket kan leda till personskador.
• Tryck inte för hårt, och tryck bara i borrets längdriktning. Borret kan böjas och gå sönder eller också kan man förlora kontrollen och skada sig.

2.4 Emissionsvärden

De enligt EN 62841 fastställda värdena uppgår vanligtvis till:

Ljudtrycksnivå L

$$ _ {\mathrm{PA}} = 7 2 \mathrm{dB(A)} $$

Ljudeffektnivå L

$$ _ {W A} = 8 3 \mathrm{dB(A)} $$

Osäkerhet K = 3 dB

OBS

Buller vid arbetet Hörselskador

▶ Använd hörselskydd.

Vibrationsemissionsvärde a_h (vektorsumma för tre riktningar) och osäkerhet K fastställs enligt EN 62841:

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

De angivna emissionsvärdena (vibration, oljud)

• används för maskinjämförelse,
• kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet,
• representerar elverktygets huvudsakliga användningsområden.

OBS

Emissionsvärdena kan avvika från de angivna värdena. Det beror på hur verktyget används och typen av arbetsobjekt.

▶ Man måste bedöma den faktiska belastningen under hela driftcykeln.
▶ Beroende på den faktiska belastningen måste lämpliga säkerhetsåtgärder vidtas för att skydda användarna.

3 Avsedd användning

Skruvdragaren lämplig

Svenska

• för borrning i metall, trä, plast och liknande material,
• för i- och åtdragning av skruvar.
• för användning med Festool-batterier i modellserien BP med samma spänningsklass.

Användaren ansvarar för skador och olyckor som uppkommit på grund av att maskinen använts på ett otillåtet sätt; detta gäller även skador och slitage genom industriell, konstant drift.

4 Tekniska data

Skruvdragare CXS 18, TXS 18
Motorspänning 18 V	---
Tomgångsvarvtal* 1:a växeln 0 - 470 varv/min
	2:a växeln 0 - 1600 varv/min
Max. vridmoment Mjuk skruvning (trä) 22 Nm
	Hård skruvning (metall) 40 Nm
Inställbart vridmoment** 1:a växeln 1,1 - 8 Nm
	2:a växeln 0,4 - 2,3 Nm
Borrchuckens spännområde 1,0 - 10 mm***
Borrdiameter max. Trä 35 mm
	Metall 10 mm
Skruva i gran till ∅	6 mm
Verktygsfäste i borrspindel	1/4 "
Vikt med borrchuck och bältesklämma, utan batteri.	1 kg

* Varvtalsuppgifter med fulladdat batteri.
** I de lägre vridmomentstegen är maxvarvtalet reducerat (värden i högergång).
*** Uppgiften gäller spännområdet för borrchucken som ingår i leveransen. Även Festools 13 mm borrchuckar kan användas.

5 Enhetskomponenter

[1-1]	Knappar för lossning av batteri
[1-2]	Knapp för batteriindikator på batteri
[1-3]	Batteriindikator
[1-4]	LED-lampa
[1-5]	Strömbrytare
[1-6]	Växelreglage
[1-7]	Kontakt för höger-/vänstergång och tillkopplingsspärr/transportspärr
[1-8]	Handtag
[1-9]	Inställningsratt för vridmoment/borrning/Belysning konstant till och konstant från
[1-10]	Bältesklämma

[1-11] Bits-depå
[1-12] Isolerade handtagsytor (grått område)

Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen.

De angivna bilderna finns i början av bruksanvisningen.

6 Batteri

Kontrollera att batterianslutningen är ren innan batteriet sätts i. Smuts på batterianslutningen kan försämra kontakten och leda till skador på kontakterna.

Om kontakten störs kan det leda till överhettning och skador på maskinen.

[2A]

Ta bort batteriet.

[2B]

Sätt i batteriet tills det hakar fast.

i Mer information om batteriet och laddaren med batteriindikator finns i deras respektive bruksanvisningar.

7 Driftstart

OBS

Risk för personskador

- Montering får endast göras när elverktyget är avstängt!

Med bältesklämman kan man tillfälligt sätta fast elverktyget i arbetskläderna. Den monteras på höger eller vänster sida av verktyget med en skruv [3].

7.2 Start/avstängning [1-5]

Tryck in strömbrytaren = TILL, släpp strömbrytaren = FRÅN

i Varvtalet kan styras steglöst beroende hur hårt man trycker på strömbrytaren.

Ställ knappen för höger-/vänstergång [1-7] i mittläget för att låsa strömbrytaren.

LED-lampan [1-4] lyser när strömbrytaren [1-5] trycks in, se kapitel 8.4.

8 Inställningar

OBS

Risk för personskador

- Inställningar får endast göras när elverktyget är avstängt!

8.1 Ändra rotationsriktning [1-7]

- Omkopplaren åt vänster = högergång - Omkopplaren åt höger = vänstergång

8.2 Byta växel

När elverktyget är avstängt kan transmissionen kopplas om med växelreglaget [1-6].

8.3 Ställa in vridmoment [1-9]

Skruvning

▶ Ställ in vridmomentet med ratten [1-9].
- Kontrollera vridmomentet genom att provskruva i en bit av samma material.
▶ Kontrollera alltid arbetsresultatet.

i Läge 1 = lägt vridmoment Läge 13 = högt vridmoment
① Om elverktygets temperatur är lägre än 0 °C kan värdena för vridmomentfrån-kopplingen avvika. Låt elverktyget gå på tomgång (ratten på borrsymbolen tills det har värmts upp.

Ljudsignal när det inställda vridmomentet nås, elverktyget stängs av. För att sätta igång verktyget igen, måste man släppa upp strömbrytaren [1-5] och sedan trycka på den igen.

Borrning

Markeringen pekar mot borrsymbolen maximalt vridmoment.

8.4 Ställa in belysningen [1-9]

Konfigurera belysningen med inställningsratten [1-9].

Markeringen pekar mot läge 1 till 13 eller borrsymbolen 🐎D-lampan [1-4] tänds och släcks automatiskt när elverktyget används. LED-lampan forsätter lysa en liten stund efter avstängningen.

Markeringen pekar mot Belysning kon- stant till / Maximalt vridmoment. Tryck

kort på strömbrytaren [1-5] för att tända LED-lampan konstant. Efter 10 minuter släcks LED-lampan automatiskt.

Markeringen pekar på Belysning kon- stant från / Maximalt vridmoment. LED-

lampan är konstant släckt.

8.5 Festool Work-app\*

Elverktyget kan konfigureras med hjälp av Festool Work-app.

① Ansluta batteriet via Bluetooth®, se batteriets bruksanvisning.

* Inte tillgänglig i alla länder.

9 Verktygsfäste, tillsatser

WARNING

Risk för personskador

- Före alla arbeten på elverktyget ska man ta ut batteriet.

OBS

Risk för skador på grund av heta och vassa insatsverktyg

▶ Använd inte slöa eller defekta verktyg.
- Använd skyddshandskar när du hanterar insatsverktyget.

i Före första användningen: Applicera lite universalfett på borrspindeln.

9.1 CENTROTEC-verktygschuck [5]

Snabbt byte av insatsverktyg med CENTROTECSkaft.

WARNING! Spänn endast i CENTROTEC-verktyg i CENTROTEC-verktygschuck.

Använd skyddshandskar vid bytet!

9.2 Chuckar [6]

För ispänning av borr och bits med max. 10 mm skaftdiameter.

VARNING! Spänn fast insatsverktyget centrerat i borrchucken.

9.3 Vinkelchuck [7]

Borrning och skruvning i rät vinkel mot verktyget (delvis tillbehör).

9.4 Verktygsfäste i borrspindel [8]

Bits kan användas direkt i borrspindelns hållare med invändig sexkant.

10 Arbeta med elverktyg

WARNING

Risk för personskador

• Elverktyget får bara sättas mot skruven när det är avstängt!
• Fäst alltid arbetsobjektet ordentligt, så att det inte kan förflytta sig under arbetet.
• Håll undan händerna från det roterande insatsverktyget.

OBS

Risk för brännskador

Verktygsfästet och insatsverktyget kan bli mycket heta vid användning!

- Låt verktyget svalna innan det hängs upp i bältesklämman.

Risk för personskador på grund av metallspån i bits-depån.

▶ Rengör bits-depån regelbundet från spån.

Magnetisk för fasthållning av bits eller bitshållare.

11 Varningssignaler

Varningssignaler hörs vid följande driftstatusar och elverktyget stängs av:

Ljudsignal Orsak Åtgärd

Piper en gång. Batteriet tomt/inte kompatibelt. Ladda/byt batteriet.

Elverktyget överbelastat. Belasta elverktyget mindre.

Vid manövrering av strömbrytaren: Elverktyget är överhettat. Vänta med att använda elverktyget tills det har svalnat.

Piper två gånger. Det inställda vridmomentet uppnått. -

Piper konstant. Elverktyget defekt. Kontakta tillverkaren för felåtgärder.

12 Underhåll och skötsel

WARNING

Risk för personskador, elstötar

• Ta alltid bort batteriet från elverktyget före underhålls- och servicearbete.
• Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation får endast utföras av tillverkaren eller serviceverkstäder. Hitta närmaste adress på: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr på: www.festool.se/service

För att luftcirkulationen ska kunna garanteras, måste kylluftöppningarna i motorns hölje alltid hållas öppna och rena.

Håll anslutningskontakterna på elverktyget, laddaren och batterierna rena.

13 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvin-

ning. Följ den nationella föreskrifterna.

Före avfallshanteringen ska, om sådana finns, gamla batterier som inte omges av ett verktyg samt lampor som kan tas ut utan att skadas, avlägsnas från det uttjänta verktyget. Då kan de gamla batterierna återvinnas på rätt sätt.

Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverktyg källsorteras och återvinnas på ett miljövänligt sätt.

Information om insamlingsstationer för korrekt avfallshantering finns på www.festool.se/recycling.

Information om REACH: www.festool.se/reach

14 Allmänna anvisningar

14.1 Bluetooth®

Varumärkesnamnet Bluetooth® och logotyperna är registrerade märken som tillhör Bluetooth SIG, Inc. och används under licens av Tooltechnic Systems AG & Co. KG och därmed av Festool.

Sisällys

Sluk omgående for maskinen!

Markeringen står på lys på / maks.
