Produkttype	Trådløs skrumaskin
Merke	Festool
Modell	TXS 18
Nominell spenning	18 V
Tomgangshastighet (1. gir)	0 – 470 o/min
Tomgangshastighet (2. gir)	0 – 1 600 o/min
Maks. dreiemoment (tre)	22 Nm
Maks. dreiemoment (metall)	40 Nm
Justerbart dreiemoment (1. gir)	1,1 – 8 Nm
Justerbart dreiemoment (2. gir)	0,4 – 2,3 Nm
Chuckspennområde	1,0 – 10 mm
Maks. borediameter (tre)	35 mm
Maks. borediameter (metall)	10 mm
Verktøyholder	1/4" sekskant
Vekt (uten batteri)	1 kg
Strømforsyning	Festool batteri serie BP 18 V
Lydtrykknivå	LPA = 72 dB(A)
Lydeffektnivå	LWA = 83 dB(A)
Vibrasjonsutslippsverdi (ah)	< 2,5 m/s²
Belysning	Integrert LED (automatisk eller kontinuerlig)
Beltesklipp	Ja, kan monteres på høyre eller venstre side
Bitholder	Ja, magnetisk
Bluetooth®	Ja (via Festool Work-appen)
Vedlikehold	Rengjør ventilasjonsåpninger og kontakter; reparasjon hos autorisert verksted
Reservedeler	Bruk kun originale Festool-deler

Ofte stilte spørsmål - TXS 18 FESTOOL

Hvordan endrer jeg hastigheten på TXS 18?

Bruk hastighetsvelgeren [1-6] for å bytte fra 1. gir (0-470 o/min) til 2. gir (0-1 600 o/min). Verktøyet må være avslått under endring.

Hvordan justerer jeg skruedreiemomentet?

Drei på rattet [1-9] for å velge ønsket dreiemoment (posisjon 1 = lavt, posisjon 13 = høyt). For boring, sett markøren på borsymbolet for maksimalt dreiemoment.

Hvordan slår jeg på LED-belysningen?

Belysningen tennes automatisk når du trykker på av/på-bryteren. For kontinuerlig belysning, drei rattet [1-9] til symbolet for konstant lys og trykk kort på bryteren. LED-en slås automatisk av etter 10 minutter.

Hvilken batteritype skal brukes?

Bruk kun et Festool-batteri fra BP-serien med 18 V spenning. Ikke bruk batterier fra andre produsenter.

Hvordan endrer jeg rotasjonsretningen?

Bruk bryteren [1-7]: skyv den til venstre for høyrerotasjon, til høyre for venstrerotasjon. Midtstillingen låser av/på-bryteren (transportlås).

Hvilke bor kan jeg bruke med TXS 18?

Chucken aksepterer bor med skaftdiameter 1 til 10 mm. For diameter opp til 13 mm, bruk en egnet Festool-chuck. TXS 18 kan bore opptil 35 mm i tre og 10 mm i metall.

Hvordan bruker jeg CENTROTEC-verktøyholderen?

CENTROTEC-chucken muliggjør raskt verktøyskifte. Stram kun CENTROTEC-verktøy i denne chucken. Bruk vernehansker ved bytte.

Hva gjør jeg hvis verktøyet avgir et lydsignal og stopper?

Et lydsignal indikerer: tomt batteri (lad opp), overbelastning (reduser belastning), overoppheting (la avkjøles) eller dreiemoment oppnådd (slipp bryteren). Kontinuerlig signal betyr feil: kontakt kundeservice.

Hvordan rengjøre og vedlikeholde boremaskinen?

Før all vedlikehold: ta ut batteriet. Hold ventilasjonsåpninger rene og kontakter rene. Reparasjon må utføres av autorisert Festool-verksted.

Er TXS 18 kompatibel med Festool Work-appen?

Ja, via Bluetooth®. Koble til et Bluetooth®-kompatibelt batteri og bruk appen til å konfigurere verktøyet (ikke tilgjengelig i alle land).

BRUKSANVISNING TXS 18 FESTOOL

10.1 Bits-depå [1-11]

OBS

Signaltone Årsag Foranstaltning

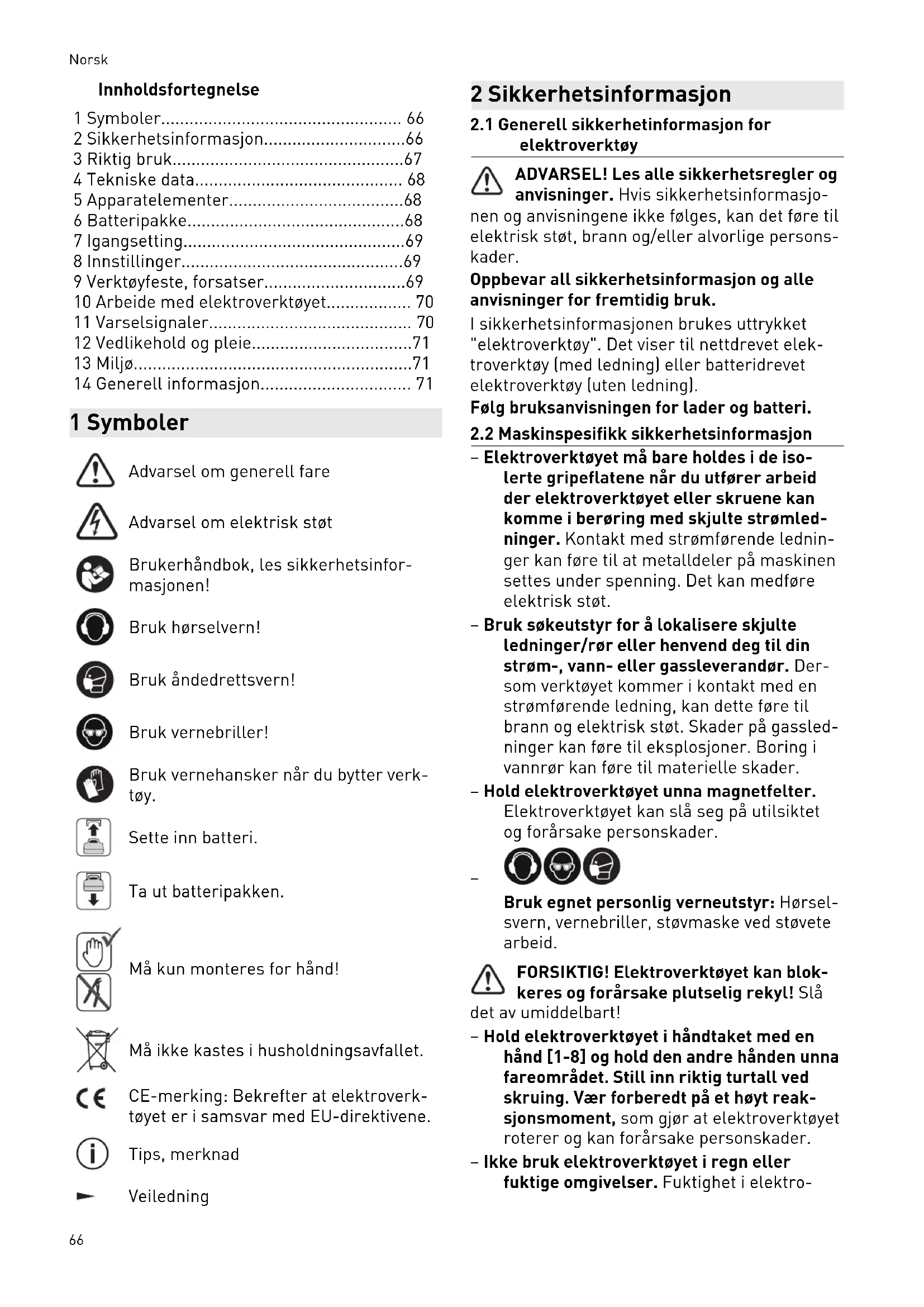

1 Symboler....66
2 Sikkerhetsinformasjon....66
3 Riktig bruk....67
4 Tekniske data.... 68
5 Apparatelementer....68
6 Batteripakke....68
7 Igangsetting....69
8 Innstillinger....69
9 Verktøyfeste, forsatser....69
10 Arbeide med elektroverktøyet.... 70
11 Varselsignaler.... 70
12 Vedlikehold og pleie....71
13 Miljø....71
14 Generell informasjon.... 71

1 Symboler

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk hørselvern!

Bruk åndedrettsvern!

Bruk vernebriller!

Bruk vernehansker når du bytter verk- tøy.

Sette inn batteri.

Ta ut batteripakken.

CE-merking: Bekrefter at elektroverk- tøyet er i samsvar med EU-direktivene.

Tips, merknad

Veiledning

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetinformasjon for elektroverktøy

ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjon-

nen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

I sikkerhetsinformasjonen brukes uttrykket "elektroverktøy". Det viser til nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

Følg bruksanvisningen for lader og batteri.

2.2 Maskinspesifikk sikkerhetsinformasjon

• Elektroverktøyet må bare holdes i de isolerte gripeflatene når du utfører arbeid der elektroverktøyet eller skruene kan komme i berøring med skjulte strømledninger. Kontakt med strømførende ledninger kan føre til at metalldeler på maskinen settes under spenning. Det kan medføre elektrisk støt.
• Bruk søkeutstyr for å lokalisere skjulte ledninger/rør eller henvend deg til din strøm-, vann- eller gassleverandør. Dersom verktøyet kommer i kontakt med en strømførende ledning, kan dette føre til brann og elektrisk støt. Skader på gassledninger kan føre til eksplosjoner. Boring i vannrør kan føre til materielle skader.
• Hold elektroverktøyet unna magnetfelter. Elektroverktøyet kan slå seg på utilsiktet og forårsake personskader.

Bruk egnet personlig verneutstyr: Hørselsvern, vernebriller, støvmaske ved støvete arbeid.

FORSIKTIG! Elektroverktøyet kan blokkeres og forårsake plutselig rekyl! Slå

det av umiddelbart!

- Hold elektroverktøyet i håndtaket med en hånd [1-8] og hold den andre hånden unna fareområdet. Still inn riktig turtall ved skruing. Vær forberedt på et høyt reaksjonsmoment, som gjør at elektroverktøyet roterer og kan forårsake personskader.

- Ikke bruk elektroverktøyet i regn eller fuktige omgivelser. Fuktighet i elektro-

verktøyet kan medføre kortslutning og brann.

• Vent til elektroverktøyet har stanset før du legger det fra deg. Innsatsverktøyet kan feste seg og føre til at du mister kontrollen over elektroverktøyet.
• Unngå at maskinen slås på utilsiktet. Ikke bær elektroverktøyet med fingeren på av/på-bryteren. Dette kan føre til ulykker. Når du ikke bruker elektroverktøyet, skal du sette bryteren for transportlås [1-7] i midtstilling.
• Betjeningselementene, f.eks. av/på-bryteren, må ikke manipuleres eller blokkeres.
• Ikke bruk det batteridrevne elektroverk- tøyet med strømadaptere eller batterier fra andre produsenter. Ikke lad batteriet med ladere fra andre produsenter. Bruker du tilbehør som ikke er godkjent av produ- senten, kan dette føre til elektrisk støt og/ eller alvorlige ulykker.

- Advårsel om skadelig lysstråling. Ikke se inn i lysstrålen over lengre tid. Ikke rett lysstrålen mot andre personer eller dyr. Den optiske strålingen kan være skadelig for øynene - [4].

- Bruk støvoppsuging ved arbeid som fører til støvutvikling.

- Ikke bruk innsatsverktøy og tilbehør som ikke er blitt utviklet eller anbefalt spesielt for dette elektroverktøyet av produsenten. Selv om tilbehøret eller innsatsverktøyet lar seg feste på elektroverktøyet, garanterer ikke dette sikker bruk. Det kan oppstå økt risiko for personskader samt slitasje på elektroverktøyet, og kvaliteten på arbeidsresultatene kan forringes.

- Alt etter typen av tilbehør og hvordan det brukes, kan partikler, innsatsverktøyet og deler av innsatsverktøyet løsne. Det kan oppstå økt støvbelastning og uventede bevegelser. Bruk egnet personlig verneutstyr. Vær forberedt på et høyt reaksjonsmoment, som gjør at elektroverktøyet roterer og kan forårsake personskader.

2.3 Sikkerhetsinformasjon for bruk av lange bor

- Du må aldri under noen omstendigheter arbeide med høyere turtall enn det som er tillatt for boret. Ved høyere turtall kan bo-ret bli litt bøyd hvis det kan rotere fritt uten kontakt med arbeidsemnet, og dette kan føre til personskader.

• Du må alltid begynne å bore på lavt turtall og når boret er i kontakt med arbeidsemnet. Ved høyere turtall kan boret bli litt bøyd hvis det kan rotere fritt uten kontakt med arbeidsemnet, og dette kan føre til personskader.
• Du må ikke legge for mye trykk på boret, og trykket må kun legges i borets lengderetning. Boret kan böyes, slik at det knekker eller fører til tap av kontroll og per- sonskader.

2.4 Støyemisjonsverdier

De registrerte verdiene iht. EN 62841 er vanligvis på:

Lydtrykknivå L

$$ _ {\mathrm{PA}} = 7 2 \mathrm{dB(A)} $$

Lydeffektnivå L

$$ _ {\mathrm{WA}} = 8 3 \mathrm{dB(A)} $$

Usikkerhet K = 3 dB

FORSIKTIG

Støy under arbeidet Hørselsskadelig

▶ Bruk hørselvern.

Svingningsemisjonsverdi a_h (vektorsum fra tre retninger) og usikkerhet K beregnet iht.

EN 62841:

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

De angitte emisjonsverdiene (vibrasjon, støy)

• brukes til å sammenligne maskiner,
• men kan også brukes til en foreløpig vurdering av vibrasjons- og støybelastning ved bruk,
• og representerer de viktigste bruksområdene for elektroverktøyet.

FORSIKTIG

Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktøyet brukes og hvilken type arbeidsemne som bearbeides.

• Den faktiske belastningen under den totale arbeidssyklusen må evalueres.
• Avhengig av den faktiske belastningen må det gjennomføres egnede sikkerhetstiltak for å beskytte brukeren.

3 Riktig bruk

Batteridrevet bor-/skrumaskin egnet

Norsk

• til boring i metall, treverk, plast og lignende materialer,
• til inn- og fastskruing av skruer.
• til bruk med Festool-batterier i serien BP i samme spenningsklasse.

Brukeren har ansvaret for skader og ulykker som skyldes ikke-forskriftsmesuk; herunder regnes også skader og slitam skyldes industriell, kontinuerlig bruk.

4 Tekniske data

Batteridrevet bor-/skrumaskin CXS 18, TXS 18
Motorspenning 18 V		---
Tomgangsturtall* 1. gir		0 – 470 o/min
	2. gir	0 – 1600 o/min
Maks. dreiemoment lette skrujobber (tre) 22 Nm
	harde skrujobber (metall) 40 Nm
Momentet kan stilles inn** 1. gir 1,1 – 8 Nm
	2. gir 0,4 – 2,3 Nm
Chuck-spennvidde 1,0 – 10 mm***
Maks. bordiameter Treverk 35 mm
	Metall 10 mm
Skruer i gran inntil ∅ 6 mm
Verktøyfeste i borspindel 1/4"
Vekt med chuck og belteklips, uten batteri.		1 kg

* Opplysninger om turtall med fulladet batteri.
** På det laveste momenttrinnet er det maksimale turtallet redusert (verdier ved høyrerotasjon).
*** Opplysninger basert på chuck-spennvidden som inngår i leveringen. Det kan også settes inn Festool 13 mm chuck.

5 Apparatelementer

[1-1] Knapp for å løsne batteripakken
[1-2] Knapp for kapasitetsindikator på batteriet
[1-3] Kapasitetsindikator
[1-4] LED-lampe
[1-5] Av/på-bryter
[1-6] Girbryter
[1-7] Bryter for høyre-/venstregang og inn-koblingssperre/transportlås
[1-8] Håndtak
[1-9] Stillehjul for dreiemoment/boring/lys konstant på og av
[1-10] Belteklips

[1-11] Bitsmagasin

[1-12] Isolerte gripeflater (område i grått)

Det tilbehøret som er avbildet eller beskrevet, følger ikke nødvendigvis med.

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

6 Batteripakke

Før du setter inn batteripakken, må du kontrollere at batterikoblingen er ren. Dersom batterikoblingen er tilsmusset, kan dette hindre korrekt kontakt og føre til skader på kontaktene. ∅delagt kontakt kan føre til overoppheting og skader på apparatet.

[2A] Ta ut batteripakken.
[2B] klick Sett inn batteripakken – helt til den går i inngrep.

① Nærmere informasjon om lader og batteripakke med kapasitetsindikator finner du i de respektive bruksanvisningene.

7 Igangsetting

FORSIKTIG

Fare for personskade

- Montering må kun foretas mens elektroverktøyet er slått av!

7.1 Belteklips [1-10]

Belteklipset gjør det mulig å henge elektrovertøyet på arbeidsklærne i en kort periode. Kan monteres på elektroverktøyets høyre eller venstre side med en skrue [3].

7.2 Slå på og av [1-5]

Trykk = PÅ, slipp opp = AV

i Turtallet kan reguleres trinnløst med trykking på av/på-bryteren.

Sett bryteren for høyre-/venstregang [1-7] i midtstilling for å låse av/på-bryteren.

LED-lampen [1-4] lyser når av/på-bryteren [1-5] holdes inne, se kapittel 8.4.

8 Innstillinger

FORSIKTIG

Fare for personskade

- Innstillinger må kun foretas när elektroverktøyet er slått av!

8.1 Endre dreieretning [1-7]

• Bryter til venstre = høyregang
• Bryter til høyre = venstregang

8.2 Skifte gir

Med girbryteren [1-6] kan det gires mens elektroverktøyet er slått av.

8.3 Stille inn dreiemoment [1-9]

Skruing

▶ Still inn dreiemoment med stillehju- let [1-9].
- Kontroller dreiemomentet ved å foreta en prøveskruing i et stykke av samme materiale.
▶ Du må hele tiden følge med på arbeidsresulatet.

i Posisjon 1 = lavt dreiemoment Posisjon 13 = høyt dreiemoment

i Utkoblingsverdiene for dreiemomentet kan avvike dersom temperaturen på elektroverktøyet er under 0 °C. La elektroverktøyet gå på tomgang (stillehjul på bore-symbol 🔒det er varmt.

Det lyder en signaltone når innstilt dreiemoment er nådd, og elektroverktøyet slår seg av. Elektroverktøyet starter ikke igjen før av/påbryteren [1-5] slippes opp og trykkes inn på nytt.

Boring

Markeringen viser boresymbolet 🐎Maksimalt dreiemoment.

8.4 Innstilling av lys [1-9]

Markeringen står på stilling 1 til 13 eller bor- symbolet ▲. LED-lampen [1-4] slår seg au- tomatisk av og på sammen med elektroverktøy- et. Etter at verktøyet er slått av, fortsetter LED- lampen å lyse en kort stund.

dreiemoment. Trykk én gang på av/påren [1-5] for å slå på LED-lampen varig.

LED-lampen slår seg av automatisk etter 10 minutter.

Markeringen står på lys av / maks. dreie- moment. LED-lampen er permanent slått

av.

8.5 Festool Work-app\*

Elektroverktøyet kan konfigureres ved hjelp av Festool Work-appen.

① Koble til batteripakken via Bluetooth®, se bruksanvisningen til batteripakken.

* Ikke tilgjengelig i alle land.

9 Verktøyfeste, forsatser

ADVARSEL

Fare for personskade

▶ Batteriet må tas av før alle typer arbeid med elektroverktøyet.

FORSIKTIG

Fare for personskader på grunn av varmt og skarpt innsatsverktøy

• Ikke bruk sløvt eller defekt verktøy.
• Bruk hansker ved håndtering av innsatsverktøy.

i Før første gangs bruk: Smør borspindelen med litt universalfett.

9.1 CENTROTEC-verktøyholder [5]

Raskere skifte av innsatsverktøy med CENTRO-TEC-tange.

ADVARSEL! CENTROTEC-innsatsverktøy må kun spennes fast i CENTROTEC-chucker.

Bruk beskyttelseshansker ved bytte!

9.2 Chuck [6]

Til fastspenning av bor og bits med tanglediameter på maks. 10 mm.

ADVARSEL! Spenn fast innsatsverktøyet sen-trisk i chucken.

9.3 Vinkelforsats [7]

Boring og skruing i rett vinkel i forhold til elektroverktøyet (delvist tilbehør).

9.4 Verktøyfeste i borspindel [8]

Bits kan settes rett inn i den innvendige sekskantholderen til borespindelen.

10 Arbeide med elektroverktøyet

ADVARSEL

Fare for personskade

▶ Elektroverktøyet må kun settes på skruen när det er slått av!
▶ Fest emnet slik at det ikke kan bevege seg under bearbeiding.
- Hold hendene borte fra det roterende innsatsverktøyet.

FORSIKTIG

Fare for brannskader

Verktøyfestet og innsatsverktøyet kan bli svært varme!

▶ La det avkjøles før det festes i belteklipset.

10.1 Bitsmagasin [1-11]

FORSIKTIG

Fare for personskader på grunn av metal- lspon i bitsmagasinet.

- Rengjør bitsmagasinet og fjern spon jevnlig.

Magnetisk, til feste av bits eller bitsholdere.

11 Varselsignaler

Varselsignaler avgis i følgende tilfeller, og elektroverktøyet slår seg av:

Signaltone Årsak Tiltak

Piper én gang. Batteripakken er tom/inkompatibel. Lad opp / bytt ut batteripakken.

Elektroverktøyet er overbelastet. Reduser belastningen på elektroverktøyet.

Når det trykkes på av/på-bryteren: Elektroverktøyet er overopphetet.

Ta elektroverktøyet i bruk igjen etter at det er avkjølt.

Signaltone Årsak Tiltak

Piper to ganger. Det innstilte dreiemomentet er nädd. -

Piper konstant. Elektroverktøyet er defekt. Kontakt produsenten for utbedring av

feilen.

12 Vedlikehold og pleie

ADVARSEL

Skaderisiko, elektrisk støt

▶ Ta alltid batteripakken fra elektroverktøyet før vedlikeholds- og pleiearbeid.
▶ Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservice-verksted.

Kundeservice og reparasjon skal kun utføres av produsenten eller autoriserte verksteder. Nærmeste representant eller verksted, se: www.festool.com/service

Bruk kun originale Festool-reserve- deler! Best.-nr. finner du på: www.festool.com/service

For å sikre luftsirkulasjonen må kjøleluftåpningene på motorhuset alltid være åpne og rene. Hold tilkoblingskontaktene på elektroverktøyet, laderen og batteriet rene.

13 Miljø

Apparatet skal ikke kastes i restavfallet! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter.

Før kassering skal eventuelle utladede batterier som ikke er innkapslet i apparatet, fjernes fra det brukte apparatet. Dette gjelder også lamper som kan fjernes problemfritt. Dermed kan batteriene leveres til forskriftsmessig gjenvinning.

I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjenvinning. Informasjon om gjenvinningsstasjoner finnes på www.festool.com/recycling

Informasjon om REACH: www.festool.com/reach

14 Generell informasjon

14.1 Bluetooth®

Merkenavnet Bluetooth® og logoene er registrerte varemerker som tilhører Bluetooth SIG, Inc., og de brukes på lisens av TTS Tooltechnic Systems AG & Co. KG og dermed av Festool.

Português

Índice
