TXS 18 - Vrtačka FESTOOL - Bezplatný návod k obsluze

Typ produktu	Bezdrátová vrtačka-šroubovák
Značka	Festool
Model	TXS 18
Jmenovité napětí	18 V
Otáčky naprázdno (1. rychlost)	0 – 470 ot/min
Otáčky naprázdno (2. rychlost)	0 – 1 600 ot/min
Max. krouticí moment (dřevo)	22 Nm
Max. krouticí moment (kov)	40 Nm
Nastavitelný krouticí moment (1. rychlost)	1,1 – 8 Nm
Nastavitelný krouticí moment (2. rychlost)	0,4 – 2,3 Nm
Rozsah upínání sklíčidla	1,0 – 10 mm
Max. průměr vrtání (dřevo)	35 mm
Max. průměr vrtání (kov)	10 mm
Držák nástroje	1/4" šestihranná dutina
Hmotnost (bez baterie)	1 kg
Napájení	Baterie Festool řady BP 18 V
Hladina akustického tlaku	LPA = 72 dB(A)
Hladina akustického výkonu	LWA = 83 dB(A)
Hodnota vibrací (ah)	< 2,5 m/s²
Osvětlení	Integrovaná LED (automatické zapnutí nebo dlouhé svícení)
Klips na opasek	Ano, montovatelný vpravo nebo vlevo
Přihrádka na bity	Ano, magnetická
Bluetooth®	Ano (přes aplikaci Festool Work)
Údržba	Čistěte větrací otvory a kontakty; opravu provádějte v autorizovaném servisu
Náhradní díly	Používejte výhradně originální díly Festool

Často kladené otázky - TXS 18 FESTOOL

Jak změnit rychlost na TXS 18?

Použijte volič rychlosti [1-6] pro přepnutí z 1. rychlosti (0–470 ot/min) na 2. rychlost (0–1 600 ot/min). Při změně musí být nástroj vypnutý.

Jak nastavit krouticí moment šroubování?

Otáčejte kolečkem [1-9] pro výběr požadovaného krouticího momentu (poloha 1 = nízký, poloha 13 = vysoký). Pro vrtání nastavte značku na symbol vrtáku pro maximální krouticí moment.

Jak zapnout LED osvětlení?

Osvětlení se zapne automaticky při stisknutí vypínače. Pro dlouhé svícení otočte kolečkem [1-9] na symbol trvalého svícení a krátce stiskněte vypínač. LED se automaticky vypne po 10 minutách.

Jaký typ baterie použít?

Používejte výhradně baterii Festool řady BP s napětím 18 V. Nepoužívejte baterie od jiných výrobců.

Jak změnit směr otáčení?

Použijte přepínač [1-7]: posuňte jej doleva pro otáčení doprava, doprava pro otáčení doleva. Střední poloha blokuje vypínač (transportní zámek).

Jaké vrtáky mohu použít s TXS 18?

Sklíčidlo přijímá vrtáky s průměrem stopky 1 až 10 mm. Pro průměr až 13 mm použijte vhodné sklíčidlo Festool. TXS 18 může vrtat až 35 mm do dřeva a 10 mm do kovu.

Jak používat držák nástroje CENTROTEC?

Sklíčidlo CENTROTEC umožňuje rychlou výměnu nástrojů. Do tohoto sklíčidla upínejte pouze nástroje CENTROTEC. Při výměně používejte ochranné rukavice.

Co dělat, pokud nástroj vydá zvukový signál a zastaví se?

Zvukový signál indikuje: vybitou baterii (nabijte), přetížení (snižte zátěž), přehřátí (nechte vychladnout) nebo dosažený krouticí moment (uvolněte vypínač). Nepřerušovaný signál znamená poruchu: kontaktujte zákaznický servis.

Jak čistit a udržovat vrtačku?

Před jakoukoli údržbou vyjměte baterii. Udržujte větrací otvory čisté a kontakty čisté. Opravu musí provést autorizovaný servis Festool.

Je TXS 18 kompatibilní s aplikací Festool Work?

Ano, přes Bluetooth®. Připojte baterii kompatibilní s Bluetooth® a použijte aplikaci k nastavení nástroje (není k dispozici ve všech zemích).

NÁVOD K OBSLUZE TXS 18 FESTOOL

de	Originalbetriebsanleitung - Akku-Bohrschrauber 8
en	Original instructions - Cordless drill 15
fr	Notice d’utilisation d’origine - Perceuses-visseuses sans fil 21
es	Manual de instrucciones original - Taladro atornillador de bateríarschrauber 28
it	Istruzioni per l’uso originali - Trapano avvitatore a batteria 35
nl	Originele gebruiksaanwijzing - Accuschroefboormachine 41
sv	Originalbruksanvisning - Batteri-borr/skruvdragare 48
fi	Alkuperäiset käyttöohjeet - Akkukäyttöinen porakone/ruuvinväännin 54
da	Original brugsanvisning - Akku bore-skruemaskine 60
nb	Originalbruksanvisning - Batteridrevet bor-/skrumaskin 66
pt	Manual de instruções original - Aparafusadora de acumulador	72
cs	Originální návod k použití - Vrtací akušroubovák	79
pl	Oryginalna instrukcja eksploatacji - Akumulatorowa wiertarko-wkrętarka	85

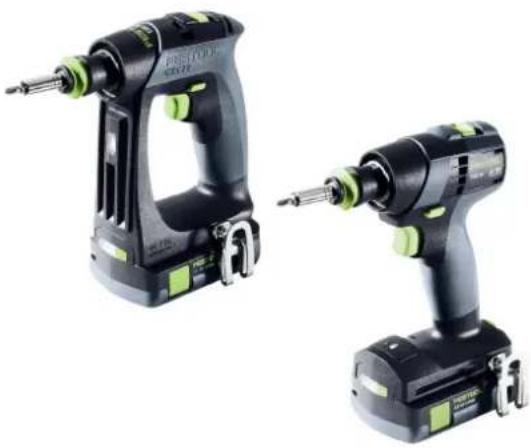

CXS 18

TXS 18

CS Prohlášení o shodě EU. Prohlašujeme s veškerou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní dokumenty:

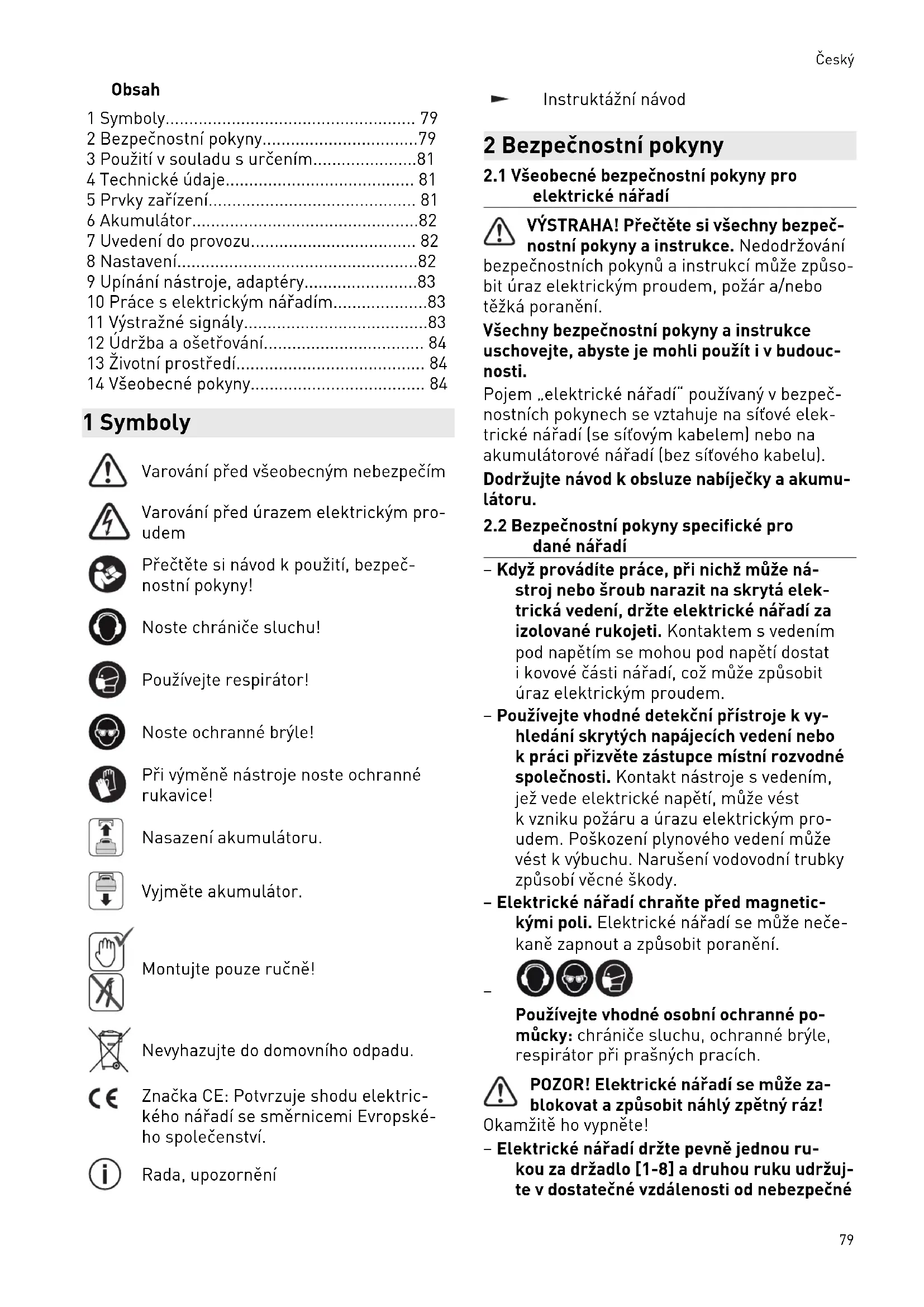

1 Symboly....79
2 Bezpečnostní pokyny....79
3 Použití v souladu s určením....81
4 Technické údaje.... 81
5 Prvky zařízení.... 81
6 Akumulátor....82
7 Uvedení do provozu.... 82
8 Nastavení....82
9 Upínání nástroje, adaptéry....83
10 Práce s elektrickým nářadím....83
11 Výstražné signály....83
12 Údržba a ošetřování.... 84
13 Životní prostředí.... 84
14 Všeobecné pokyny.... 84

1 Symboly

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým pro- udem

Přečtěte si návod k použití, bezpečnostní pokyny!

Noste chrániče sluchu!

Používejte respirátor!

Noste ochranné brýle!

Při výměně nástroje noste ochranné rukavice!

Nasazení akumulátoru.

Vyjměte akumulátor.

Montujte pouze ručně!

Nevyhazujte do domovního odpadu.

Značka CE: Potvrzuje shodu elektrického nářadí se směrnicemi Evropského společenství.

Rada, upozornění

Instruktážní návod

2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.

Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na síťové elektrické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).

Dodržujte návod k obsluze nabíječky a akumulátoru.

2.2 Bezpečnostní pokyny specifické pro dané nářadí

• Když provádíte práce, při nichž může nástroj nebo šroub narazit na skrytá elektrická vedení, držte elektrické nářadí za izolované rukojeti. Kontaktem s vedením pod napětím se mohou pod napětí dostat i kovové části nářadí, což může způsobit úraz elektrickým proudem.
• Používejte vhodné detekční přístroje k vyhledání skrytých napájecích vedení nebo k práci přizvěte zástupce místní rozvodné společnosti. Kontakt nástroje s vedením, jež vede elektrické napětí, může vést k vzniku požáru a úrazu elektrickým proudem. Poškození plynového vedení může vést k výbuchu. Narušení vodovodní trubky způsobí věcné škody.
  – Elektrické nářadí chraňte před magnetickými poli. Elektrické nářadí se může nečekaně zapnout a způsobit poranění.

Používejte vhodné osobní ochranné po-můcky: chrániče sluchu, ochranné brýle, respirátor při prašných pracích.

POZOR! Elektrické nářadí se může zablokovat a způsobit náhlý zpětný ráz!

Okamžitě ho vypněte!

- Elektrické nářadí držte pevně jednou ru- kou za držadlo [1-8] a druhou ruku udržuj- te v dostatečné vzdálenosti od nebezpečné

oblasti. Při šroubování nastavte správné otáčky. Budte připraveni na silný reakční moment, který je způsobený otáčkami elektrického nářadí a může způsobit poranění.

– Elektrické nářadí nepoužívejte v dešti nebo ve vlhkém prostředí. Vlhkost v elektrickém nářadí může způsobit zkrat a požár.
- Než elektrické nářadí odložíte, počkejte, dokud se nezastaví. Nástroj se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím.
- Zabraňte neúmyslnému zapnutí. Přenášení elektrického nářadí s prstem na hlavním vypínači může vést k úrazu. Když elektrické nářadí nepoužíváte, nastavte spínač pro zajištění při přepravě [1-7] do prostřední polohy.
- Ovládací prvky, jako např. vypínač, neupravujte nebo nezablokovávejte.
- K provozu akumulátorového elektrického nářadí nepoužívejte žádné síťové zdroje nebo cizí akumulátory. K nabíjení akumulátoru nepoužívejte žádné cizí nabíječky. Používání příslušenství neschváleného výrobcem může vést k elektrickému úrazu a/nebo těžkému poranění.

- Varovaní před škodlivým světelným zářením. Nedívejte se delší dobu do světelného paprsku. Nemiřte světelný paprsek na jiné osoby nebo zvířata. Optické záření může poškodit zrak – [4].

• Při prašné práci používejte odsávání prachu.
  – Nepoužívejte nástroje a příslušenství, které nejsou výrobcem speciálně určené a doporučené pro toto elektrické nářadí. Jen samotná skutečnost, že lze příslušenství nebo nástroj upevnit na nářadí, nezaručuje bezpečné použití. Může se zvýšit nebezpečí poranění a opotřebení elektrického nářadí a zhoršit kvalita pracovních výsledků.
  – V závislosti na druhu a použití příslušenství může dojít k uvolňování částic, uvolnění nástroje a částí nástroje. Může dojít k zvýšení prašnosti a nečekaným pohybům. Používejte vhodné osobní ochranné pomůcky. Budťe připraveni na silný reakční moment, který je způsobený otáčkami elektrického nářadí a může způsobit poranění.

2.3 Bezpečnostní pokyny při používání dlouhých vrtáků

• V žádném případě nepracujte s vyššími otáčkami, než jsou maximálně přípustné otáčky pro vrták. Při vyšších otáčkách se může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobekem, a způsobit poranění.
• Začinejte vždy vrtat s nízkými otáčkami, a když je vrták v kontaktu s obrobkem. Při vyšších otáčkách se může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobkem, a způsobit poranění.
• Nevyvíjejte nadměrný tlak, vyvíjejte při- měřený tlak pouze v podélném směru vůči vrtáku. Vrtáky se mohou ohnout, v důsled- ku toho prasknout nebo způsobit ztrátu kontroly a poranění.

2.4 Hodnoty emisí

Hodnoty zjištěné podle EN 62841 představují typicky:

Při práci vzniká hluk Poškození sluchu

▶ Používejte ochranu sluchu.

Hodnota vibrací a_h (součet vektorů ve třech směrech) a nejistota K zjištěné podle EN 62841:

$$ a _ {h} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Uvedené emitované hodnoty (vibrace, hlučnost)

• slouží k porovnání nářadí,
  – jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití nářadí,
• vztahují se k hlavním druhům použití elektrického nářadí.

UPOZORNĚNÍ

Hodnoty emisí se mohou od uvedených hodnot lišit. Závisí to na použití nářadí a druhu obrobku.

Je nutné posoudit skutečné zatížení během celého provozního cyklu.
▶ V závislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka.

– pro vrtání do kovu, dřeva, plastu a podobných materiálů,
– pro zašroubovávání a utahování šroubů.
– pro použití s akumulátory Festool konstrukční řady BP stejné napěťové třídy.

Za škody a úrazy vzniklé nesprávným použitím odpovídá uživatel; spadá sem oškození a opotřebení vzniklé použitím ém průmyslovém provozu.

3 Použití v souladu s určením

Akušroubovák je vhodný

4 Technické údaje

Akušroubováky CXS 18, TXS 18
Napětí motoru 18 V		---
Volnoběžné otáčky* 1. stupeň		0 - 470 min ^-1
	2. stupeň	0 - 1600 min ^-1
Max. krouticí moment měkký šroubový spoj (dře-vo)		22 Nm
	tuhý šroubový spoj (kov) 40 Nm
Nastavitelný krouticí moment** 1. stupeň 1,1 - 8 Nm
Upínací rozsah sklíčidla 1,0 - 10 mm***
Průměr vrtání max. Dřevo 35 mm
Šroubování do smrkového dřeva do ∅ 6 mm
Upnutí nástroje ve vrtacím vřetenu		1/4 "
Hmotnost s vrtacím sklíčidlem a sponou na opasek, bez akučlánku.		1 kg

* Údaje ohledně otáček jsou s plně nabitým akumulátorem.
** U dolních stupňů krouticího momentu jsou maximální otáčky nižší (hodnoty při chodu vpravo).
*** Údaj se vztahuje na rozsah upnutí vrtacího sklíčidla v rozsahu dodávky. Lze používat také vrtací sklíčidla Festool 13 mm.

5 Prvky zařízení

[1-1] Tlačítka pro uvolnění akumulátoru

[1-2] Tlačítko ukazatele kapacity na aku- mulátoru

[1-3] Ukazatel kapacity

[1-4] LED světlo

[1-5] Vypínač

[1-6] Přepínač stupňů
[1-7] Přepínač pravého/levého chodu a blokování zapnutí / přepravní pojistka
[1-8] Držadlo
[1-9] Seřizovací kolečko pro krouticí moment / vrtání / trvalé zapnutí a trvalé vypnutí osvětlení
[1-10] Spona na opasek

Český

[1-11] Zásobník bitů

[1-12] Izolované plochy pro uchopení (oblast vyznačená šedou barvou)

Zobrazené nebo popsané příslušenství zčásti není součástí dodávky.

Uvedené obrázky se nacházejí na začátku návo- du k použití.

6 Akumulátor

Před nasazením akumulátoru zkontrolujte, zda je rozhraní akumulátoru čisté. Znečištěné rozhraní akumulátoru může zabránit správnému kontaktu a způsobit poškození kontaktů.

Nesprávný kontakt může způsobit přehřátí a poškození nářadí.

[2A]

Vyjměte akumulátor.

[2B]

Nasad'te akumulátor tak, aby zaskočil.

① Další informace k nabíječce a akumulátoru s ukazatelem kapacity najdete v návodech k obsluze nabíječky a akumulátoru.

7 Uvedení do provozu

UPOZORNĚNÍ

Nebezpečí poranění

▶ Montáž provádějte pouze při vypnutém elektrickém nářadí!

7.1 Spona na pásek [1-10]

Spona na pásek umožňuje upevnit elektrické nářadí na krátkou dobu na pracovní oděv. Pomocí šroubu ji lze namontovat vpravo nebo vlevo na elektrické nářadí [3].

7.2 Zapnutí/vypnutí [1-5]

Stisknutí = zapnutí, uvolnění = vypnutí

i Tlakem na vypínač lze plynule regulovat otáčky.

Pro zajištění vypínače uvedte spínač pro chod vpravo/vlevo [1-7] do středové polohy.

LED světlo [1-4] svítí při stisknutém vypínači [1-5], viz kapitolu 8.4.

8 Nastavení

UPOZORNĚNÍ

Nebezpečí poranění

▶ Nastavení provádějte pouze při vypnutém elektrickém nářadí!

8.1 Změna směru otáčení [1-7]

- Přepínač doleva = pravý chod - Přepínač doprava = levý chod

8.2 Změna stupně

Pomocí přepínače stupňů [1-6] lze přepínat převodovku při vypnutém elektrickém nářadí.

8.3 Nastavení krouticího momentu [1-9]

Šroubování

▶ Nastavte krouticí moment na seřizovacím kolečku [1-9].
Zkontrolujte krouticí moment pomocí zku-šebního šroubování do kousku stejného materiálu.
▶ Vždy zkontrolujte výsledek práce.

i Poloha 1 = nízký krouticí moment Poloha 13 = vysoký krouticí moment

i Jestliže teplota elektrického nářadí činí méně než 0 °C, může dojít k odchylkám vypínacích hodnot krouticího momentu. Ponechejte elektrické nářadí v chodu na volnoběh (seřizovací kolečko na symbolu vr-táku 🚗️) ukud se nezahřeje.

Akustický signál při dosažení nastaveného krouticího momentu, elektrické nářadí se vypne. Elektrické nářadí se znovu rozběhne, až když uvolníte a znovu stisknete vypínač [1-5].

Vrtání

Značka ukazuje na symbol vrtání 🚠️ MAXimální krouticí moment.

8.4 Nastavení osvětlení [1-9]

Osvětlení nakonfigurujte pomocí seřizovacího kolečka [1-9].

Značka ukazuje na polohu 1 až 13 nebo symbol vrtáku 🚠️D světlo [1-4] se zapne a vypne vždy automaticky s elektrickým nářadím. LED světlo svítí ještě krátkou chvíli po vypnutí.

Značka ukazuje na trvalé zapnutí osvětlení / maximální krouticí moment. Pro

trvalé zapnutí LED osvětlení krátce stiskněte vypínač [1-5]. Po 10 minutách se LED osvětlení automaticky vypne.

Značka ukazuje na trvalé vypnutí osvětlení / maximální krouticí moment. LED

osvětlení je trvale vypnuté.

8.5 Aplikace Festool Work\*

Pomocí aplikace Festool Work lze nakonfiguro-vat elektrické nářadí.

i Spojení akumulátoru přes Bluetooth®, viz Návod k obsluze akumulátoru.

* Není k dispozici ve všech zemích.

9 Upínání nástroje, adaptéry

VAROVÁNÍ

Nebezpečí poranění

▶ Před prací na elektrickém nářadí z něj vyjměte akumulátor.

UPOZORNĚNÍ

Nebezpečí poranění o horký a ostrý nástroj

▶ Nepoužívejte tupé a vadné nástroje.
- Při manipulaci s nástrojem noste ochranné rukavice.

i Před prvním použitím: vrtací vřeteno potřete malým množstvím univerzálního tu-ku.

9.1 Sklíčidlo CENTROTEC [5]

Rychlá výměna nástrojů se stopkou CENTRO-TEC.

VÝSTRAHA! Nástroje CENTROTEC upínejte pouze do sklíčidla CENTROTEC.

Při výměně noste ochranné rukavice!

9.2 Sklíčidlo [6]

Pro upínání vrtáků a bitů s max. průměrem stopky 10 mm.

VÝSTRAHA! Nástroj upněte do sklíčidla vystředěně.

9.3 Úhlový nástavec [7]

Vrtání a šroubování v pravém úhlu k elektrickému nářadí (částečně příslušenství).

9.4 Upnutí nástroje ve vrtacím vřetenu [8]

Bity lze vsadit přímo do šestihranného upínání ve vrtacím vřetenu.

10 Práce s elektrickým nářadím

VAROVÁNÍ

Nebezpečí poranění

▶ Elektrické nářadí nasazujte na šroub pouze vypnuté!
▶ Upevněte obrobek tak, aby se při práci nemohl pohnout.
▶ Udržujte ruce mimo dosah použitého rotujícího nástroje.

UPOZORNĚNÍ

Nebezpečí popálení

Upínání nástroje a nářadí se mohou během provozu velmi zahřát!

▶ Nechte je před zavěšením na sponu na pásek vychladnout.

10.1 Zásobník bitů [1-11]

UPOZORNĚNÍ

Nebezpečí poranění kovovými třískami v zásobníku bitů.

Zásobník bitů pravidelně čistěte a odstraňujte třísky.

Magnetický, pro uložení bitů nebo držáků bitů.

11 Výstražné signály

Výstražné signály zní při následujících provozních stavech a elektrické nářadí se vypne:

Akustický signál Příčina Opatření

Jednou pípne. Vybitý/nekompatibilní akumulátor. Nabijte/vyměňte akumulátor.

Elektrické nářadí je přetížené. Snižte zatížení elektrického nářadí.

Při stisknutí vypínače: Elektrické nářadí je přehřáté.

Po vychladnutí uvedte elektrické nářadí opět do provozu.

Akustický signál Příčina Opatření

Dvakrát pípne. Nastavený krouticí moment dosažen. -

Nepřetržitě pípá. Elektrické nářadí je vadné. Pro odstranění poruchy kontaktujte vý-

^^^^...

12 Údržba a ošetřování

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

▶ Před prováděním údržby a ošetřování vždy vyjměte z elektrického nářadí akumulátor.
▶ Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/sluzby

Používejte jen originální náhradní díly Festool! Obj. č. na:

www.festool.cz/sluzby

Pro zajištění cirkulace vzduchu musí být chladicí otvory udržovány stále volné a čisté.

Připojovací kontakty elektrického nářadí, nabíječky a akumulátory udržujte čisté.

13 Životní prostředí

Nářadí nevyhazujte do domovního odpadu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte

platné vnitrostátní předpisy.

Před likvidací je třeba ze starého zařízení vyjmout případné vybité staré baterie a staré akumulátory, které nejsou uzavřené ve starém nářadí, a dále žárovky, které lze ze starého zařízení vyjmout bez poškození. Staré baterie a akumulátory tak lze odevzdat k řádné recyklaci.

Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.

Informace o sběrných místech pro řádnou likvidaci najdete na www.festool.cz/recycling.

Informace k REACH: www.festool.cz/reach

14 Všeobecné pokyny

14.1 Bluetooth®

Značka Bluetooth® a loga jsou registrované značky společnosti Bluetooth SIG, Inc. a v rámci licence je používá společnost TTS Tooltechnic Systems AG & Co. KG a tedy Festool.

Spis treści
