MANUALE UTENTE AQT 40-13 BOSCH

Descrizione dei significi

Allarme generale di pericolo.

Mai dirigere il getto d'acqua su persone, animali, l'apparecchio e neppure su com- ponenti elettrici.

Attenzione: Il getto ad alta pressione può essere pericoloso se viene utilizzato in modo improprio.

Conformamente alle norme in vigore, l'apparecchio non più essere collegato ad una rete dell'acqua potabile perché disconnettore. Utilizzare un disconnettore secondo IEC 61770 Tipo BA.

L'acqua che passaattraverso il disconnettore non è più acqua potabile.

Indicazioni di sicurezza per idropulitrici

Leggere tutte le avventenze di pericol o le istruzioni operative. In caso di mancato rispetto delle avventenze di pericol o delle istruzioni operative si potra creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

no|35

Le targhete di avviso e di segnalazione applicate sull'aparecchio fornisconoindicazioni importanti volte ad assicurarse un funzionamento sensa pericoli.

Oltre alle indicazioni contenate nelle struzioni d'uso devono essere rispectate ancilevigienti norme generali di sicurezza ed antinfortunistiche.

Collegamento all'alimentazione elettrica

La tensione riportata sulla targhetta di identificazione dell'apparecchio deve corrispondere alla tensione della re- te elettrica di alimentazione.
Si consiglia di collegare quello apparecchio soltanto ad una presa di corrente protetta con un interruttori di sicurezza per correnti di guasto con 30~mA
Staccare la spina alla presa elettrica prima di lasciare l'apparecchio incustodito anche per un breve periodo di tempo.
L'alimentazione elettrica di tensione deve corrispondere a IEC 60364-1.
Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuatinga dal produttore, da un suo centro di assistenza clienti autorizzato oppure da una persona qualificata per quello intervento per evitare pericoli per la sicurezza.
Non afferrare mai la spina di rete con mani bagnate.
Non staccare la spina di rete nelle s lavora con l'apprecchio.
Non passare con veicoli sul cavo di collegamento alla rete oppure sul cavo di prolunga, non schiaciarli né sottoporli a strappi in quanto potrebbero subire dei danni. Protegegere il cavo da calore troppo forte, da olio e da spigoli taglienti.
Non utilizzato l'apparecchio se il cavo di rete oppure parte importanti come tubo flessibile alla pressione, pistola a spruzzo oppure dispositivi di sicurezza sono danneggiati.
Attenzione: Cavi di prolunga non conformi alle norme sono essere pericolosi.
In caso di impiego di un cavo di prolunga, la spina ed il giunt to devono essere di tipo impermeabile all'acqua. Il cavo di prolunga deve averre un diametro seconde le prescrizioni indicate nelle istruzioni d'uso e devre essere protetto contro gli spruzzi dell'acqua. Il collegamento a spina non deve trovarsi in acqua.
Se vengono sostituite spine al cavo di alimentazione di corrente oppure al cavo di prolunga, deve essere mantenuta la protezione contro gli spruzzi d'acqua e la stabilità meccanica.

Attacco dell'acqua

Rispettare le prescrizioni dell'Ente locale addetto all'erogazione dell'acqua.
I collegamenti a vite di tutti i tubi flessibili di collegamento devono essere a perfetta tenuta ermetica.
Utilizzare esquisivamente un tubo flessibile rinforzato con un diametro di 12,7 mm (1 / 2^n)

L'apparecchio non deve essere collegato in nessun caso ad un'alimentazione dell'acqua potabile perché una valvola di riflusso. L'acqua che è passataattraverso la valvola di riflusso viene ritenuta non più potabile.
Il tubo flessibile alta pressione non delve essere danneggiato (pericolo di scoppio). Sostituire immediamente un tubo flessibile alta pressione danneggiato. Possono essereutilizzati esclusivamente tubi flessibili e raccordi consigliati dal produttore.
Tubi flessibili alla pressione, raccordi e giunti sono importanti per la sicurezza dell'apparecchio. Utilizzare escludamente tubi flessibili, raccordi e giunti consigliati da parte del produttore.
All'attacco dell'acqua deve essere utilizzata esclusivamente acqua pulita o filtrata.

Impiego

• Prima di utilizzare l'apparecchio con gli accessori è necessario controllare il perfetto stato e la sicurezza di funzionamento. L'apparecchio non può essere utilizzato se il suo stato generale non dovesse risultare perfetto.
  Non dirigere mai il getto d'acqua versus se stessi oppure altri per pulire indumento o scarpe.
  Non devono essere mai aspirati liquidi che contengono solventi, acidi non diluiti, acetone oppure solventi compresi benzina, diluenti per colori edolio combustibile, in quanto quosti prodotti nebulizzati sono altoamente infiammabili, esplosivi e velenosi.
  In caso di impiego dell'apparecchio in zone pericolose (p. es. distributori di benzina), devono essere rispetto le relative norme di sicurezza. E proibito utilizzato l'apparecchio in locali soggetti al pericolo di esplosioni.
  L'apparecchio deve ave alla base stabile e resistente.
  Utilizzato escludvamente detergenti consigliati dal produttore dell'apparecchio ed osservare le struzioni del produttore in merito all'impio, allo smaltimento ed alla sicurezza.
• Tutte le parti conductrici di corrente nel settore operativo devono essere protette contro gli spruzzi dell'acqua.
  La levetta di disinnesto della pistola a spruzzo non deve essere bloccata in posizione «ON» durante il funzionamento.
  Indossare indumenti di protezione adatti contro spruzzi d'acqua. Non utilizzare l'apparecchio in prossimità di persona meno che le stesse indossino indumenti protettivi.
  Indossare, se necessario, un equipaggiamento di protezione adatto (PPE) contro spruzzi d'acqua, ad es. occhiali di protezione, mascherina protettiva contro la polvere ecc., per proteggersi da acqua, particelle e/o aerosol che vengo-no scagliati indietro dagli oggetti.
  L'alta pressione può far rimbalzare indietro gli oggetti. Se necessario indossare un equipaggiamento personale di protezione adatto, ad es. occhiali di protezione.
  Per evitare danni causati dal getto ad alta pressione, pulire pneumatici per veicoli/valvole esclusivamente mantenendo una distanza minima di 30~cm .Primo indizio per il danneggiamento è uno scolorimento del pneumatico. Pneu

36|Italiano

matici per veicoli/valvole danneggiati comportano seri pericoli per la vita.

• É proibito spruzzare materiali contenti amiente ed和其他 materiali che contengono sostanze nocive per la salute.
  Utilizzare i detergenti consigliati nella diluirli. I prodotti sono sicuri nella misura in cui non contengono acidi, soluzioni saline oppure sostane nocive per l'ambiente. Consiglio di conservare i detergenti in luoghi non accessibili ai bambini. In caso che il detergente entri in contatto con gli occhi, sciacquare accuratamente con acqua; in caso di ingestione consultare immediamente un medico.
  Non utilizzato mai l'idropulitrice perché il filtro, con filtro sporco oppure con filtro danneggiato. In caso di impiego dell'idropulitrice perché il filtro oppure con filtro sporco o danneggiato decadra la garanzia.
  Le parti metalliche si possono riscaldare notevolmente dopo un lungo impiego. Se necessario, mettere guanti di protezione.
  Con cattive condizioni meteorologiche, in modo particolare in caso di un temporale che si sta avvincinando, non lavorerare con l'idropulitrice.

Impiego

La persona che usa l'apparecchio può utilizzarlo esclusivamente in modo conforme alle norme d'uso. Tenere sempre presente le specifiche condizioni locali. Durante il lavoro stare sempre attenti alle altre persone ed in modo particolare ai bambini.
L'apparecchio può essere utilizzato esclusivamente da persona precedentamente istruite nell'uso e nel trattamento oppure da persona che possono dimostrare di essere in grado di operare con l'apparecchio stesso. L'apparecchio non può essere utilizzato da bambini o ragazzi. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
Questo apparecchio più essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi espersenza e conoscezza a condizione che venga-no sorvegliate o che siano state struite relativamente all'uso sicuro dell'apparechio e che compendano i pericoli correlati all'uso dello stesso.
Non lasciare mai l'apparecchio incustudito quando è accesso.
Il getto d'acqua che fuoriesce dall'ugello ad alta pressione genera una forza repulsiva. Per esta ragione tenere saldamente la pistola a spruzzo e la lancia.

Dati tecnici

Trasporto

Prima del trasporto spegnere l'apparecchio ed assicurarlo.

Manutenzione

• Spagnere l'apparecchio prima di interventi di pulizia e manutenzione e prima delchio di accessori. Staccare la spina se l'apparecchio viene fatto funzionare con tensione di rete.
  Riparazioni possono essere effettuate esclusivamente da Officine Servizio Clienti Bosch autorizzate.

Accessorie partidiricambio

• Posso sono essere utilizzati sostanto accessori e parti di ricambio espessamente approvati dal produttore. Accessori originali e parti di ricambio originali garantiscono un funzionamentoenza disturbi dell'apprecchio.

Simboli

I simboli sotto indicatei sono necessari allalettura ed alla comprenione delle struzioni d'uso. E importante conoscere bene i simboli ed il rispetto significato. Un'interpretazione corretta dei simboli contribuisce adutilizzare meglio ed in modulo più sicuro l'életttroutensile.

Simbolo	Significato
	Direzione di movimento
	Peso
	Acceso
	Spento
Lo	Bassa pressione
Hi	Alta pressione
	Accessorì

Uso conforme alle norme

L'apparecchio è idoneo per pulire superfici ed oggetti in ambienti esterni, per apparecchi, veicoli e barche nella misura in cui vengono impiegati i relativi accessori come p. es. detergente espresmente amesso alla Bosch.

L'uso conforme alle norme si riferisce ad una temperatura ambiente tra 0^ e 40^ .

Questo prodotto non è adatto per l'impiogo industriale.

Idropulitrice		AQT 35-12/AQT 35-12+	AQT 37-13/AQT 37-13+	AQT 40-13
Codice prodotto		3 600 HA7 1..	3 600 HA7 2..	3 600 HA7 5..
Potenza assorbita nominale	kW	1,5	1,7	1,9
Temperatura alimentazione max.	°C	40	40	40
Portata acqua alimentazione min.	l/min	5,8	6,2	6,6
Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali poecapitare che altri apparecchi possono subire dei disturbi. In caso di impedenze di rete minori di 0,153 Ohm non ci si aspetta nessuna disfunzione.

F016L70995|(16.12.13)

Bosch Power Tools

Italiano | 37

Idropulitrice		AQT 35-12/AQT 35-12+	AQT 37-13/AQT 37-13+	AQT 40-13
Pressione ammissibile	MPa	12	13	13
Pressione nominale	MPa	8	9	9
Portata	l/min	5	5,5	6
Massima pressione d'entrata	MPa	1	1	1
Funzione di arresto automatico		●	●	●
Peso in funzione della EPTA-Procedure 01/2003	kg	6,65/8,12	7,83/8,82	8,9
Classe di sicurezza		□/II	□/II	□/II
Numero di seriere	Vedi numero di seriere (targhetto del tipo) sull'idropulitrice
Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali cuicapitare che altri apparetti possono subire dei disturbi. In caso di impedenze di rete minori di 0,153 Ohm non ci si aspetta nessuna disfunzione.

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati per la rumorosità rilevati conformmente alla norma 2000/14/CE (1,60 m altezza, 1,0 m distance).	3 600 ...	HA7 1..	HA7 2..	HA7 5..
Il livello di rumore stimato A dell'apparecchio ammonta normalmente a:
Livello di pressione acustica	dB(A)	83	77	83
Livello di potenza sonora	dB(A)	96	90	94
Incertezza della misura K	dB	3	3	2
Usare la protezione acustica!
Valori totali delle oscillazioni (somma dei vettori in tre direzioni) rilevati conformmente alla norma EN 60335:
Valore di emissione dell'oscillazione ah	m/s2	7	2	4,7
incertezza della misura K	m/s2	2	2	1,5

Dichiarazione di conformità C∈

	3 600 ...	HA7 1...	HA7 2...	HA75...
Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative oppure ai relativi documenti:EN 60335 in base alle prescrizioni delle direttive 2011/65/UE, 2004/108/CE,2006/42/CE, 2000/14/CE.2000/14/CE: Livello di potenza sonora garantito	dB(A)	99	93	96
Procedimento di valutazione della conformità secondo appendice V.

Categoria di prodotto: 27

Fascicolo tecnico (2006/42/CE, 2000/14/CE) presso:

Scopo dell'operazione	Figura

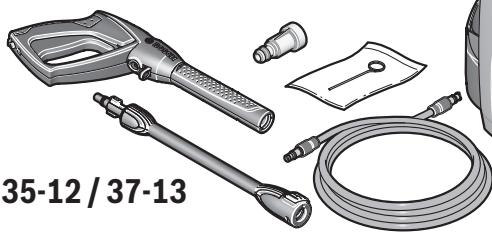

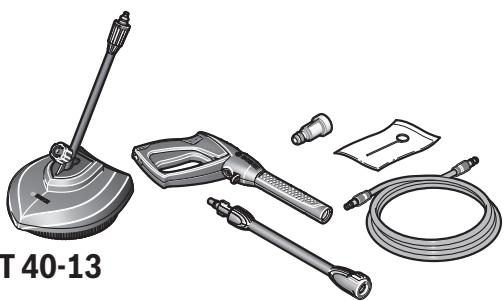

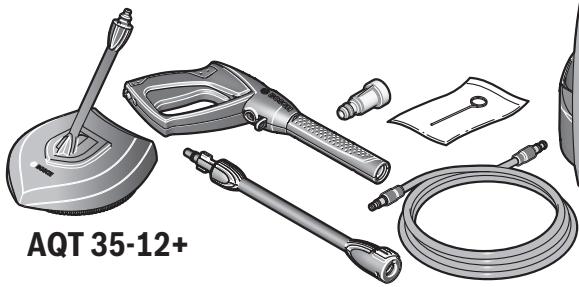

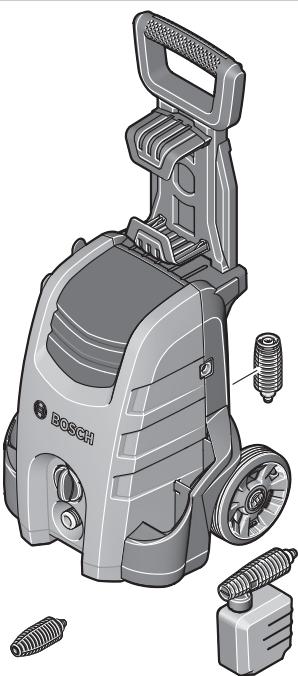

Volume di fornitura	1

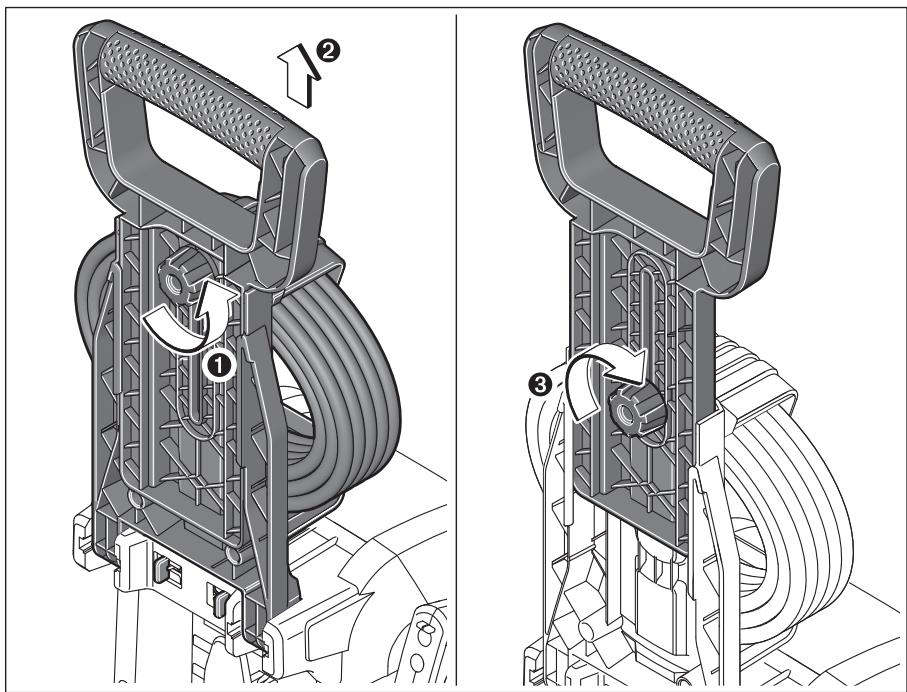

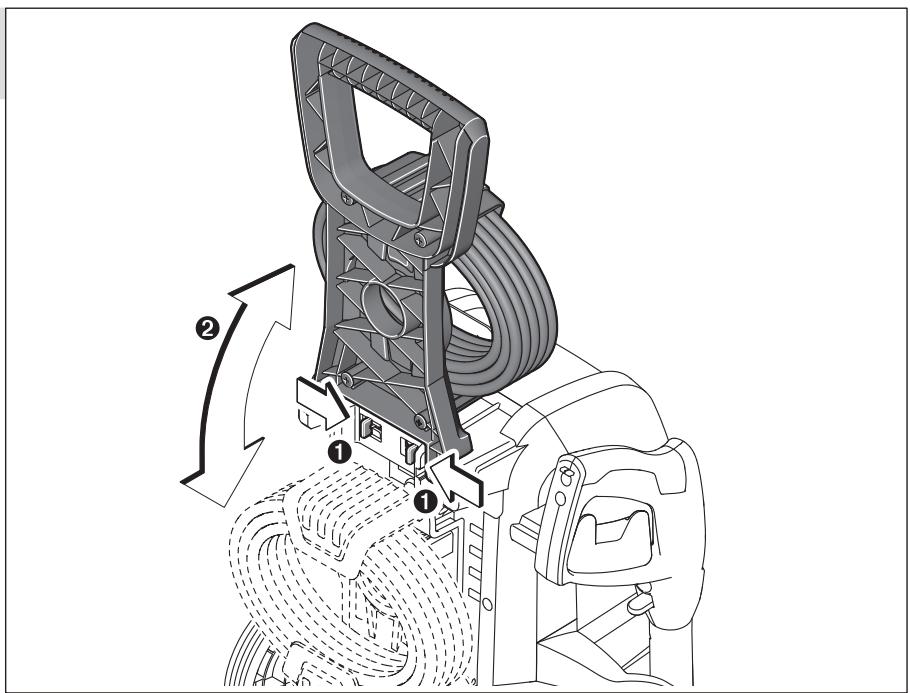

Ribaltare l'impugnatura verso il basso	2

Scopo dell'operazione	Figura

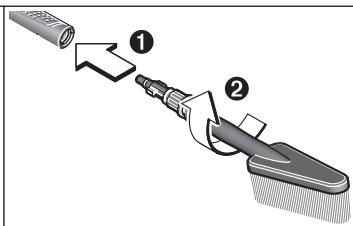

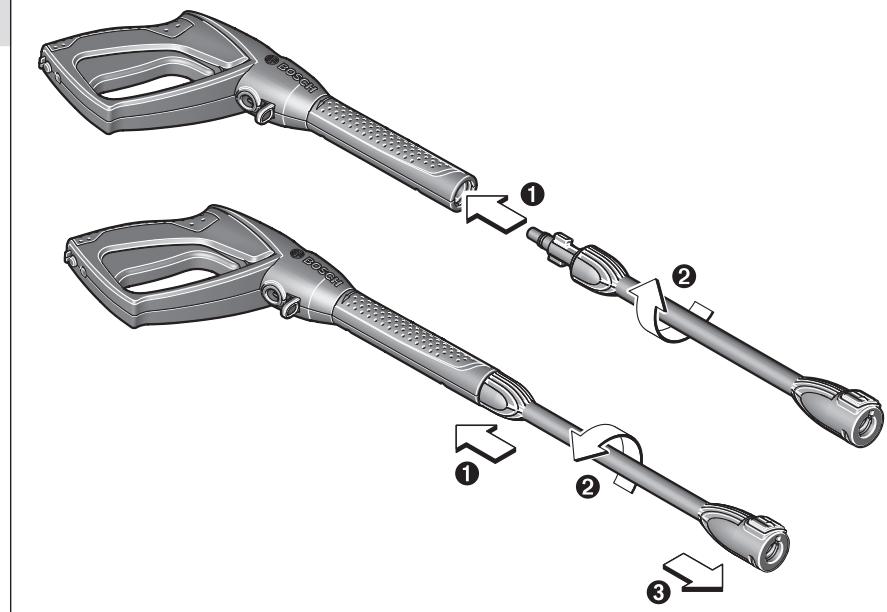

Collegamento della lancia alla pistola a spruzzo	3

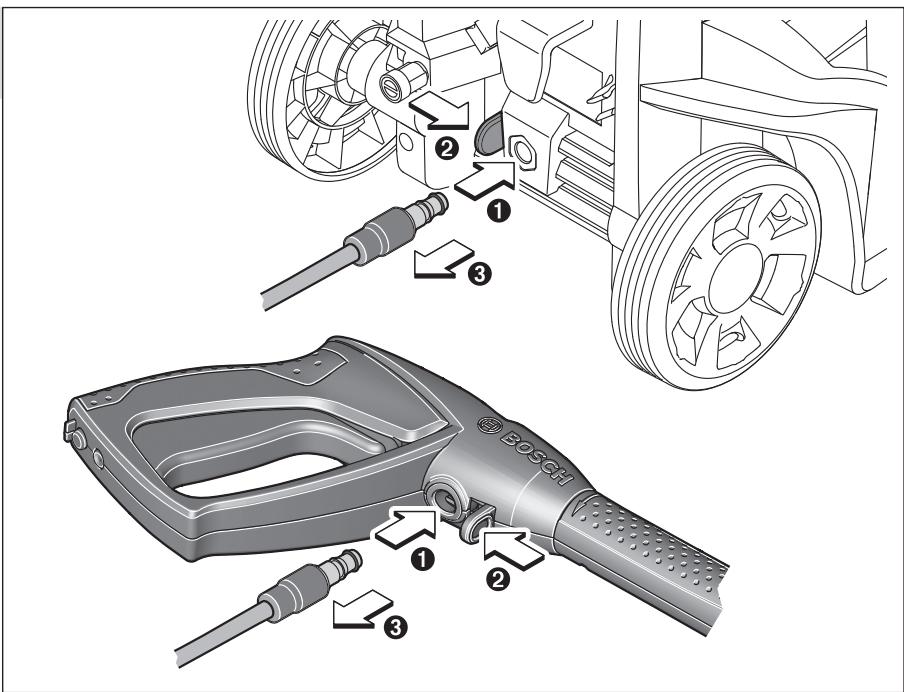

Collegamento del tubo flessibile alta pressione/pistola a spruzzo	4

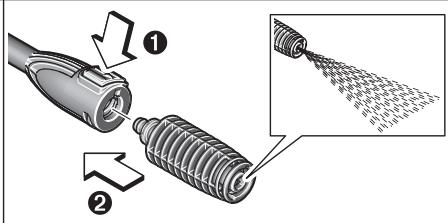

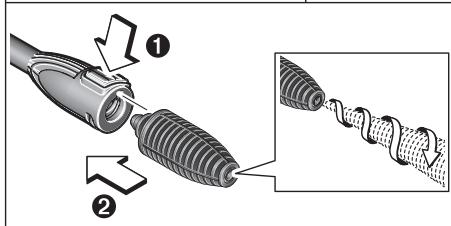

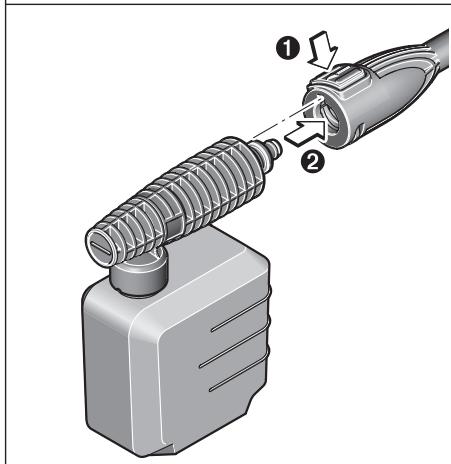

Applicazione delle bocchette	5

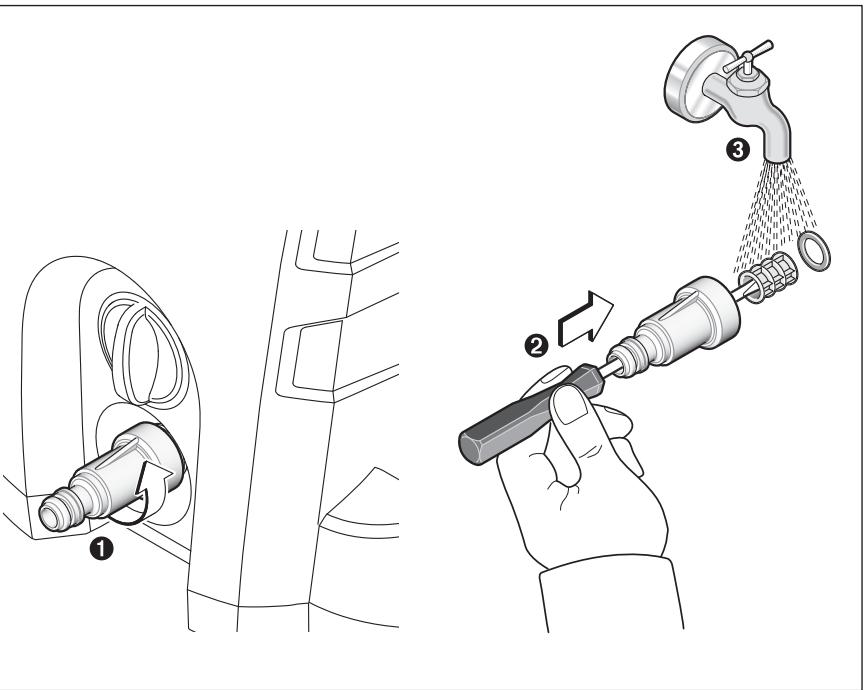

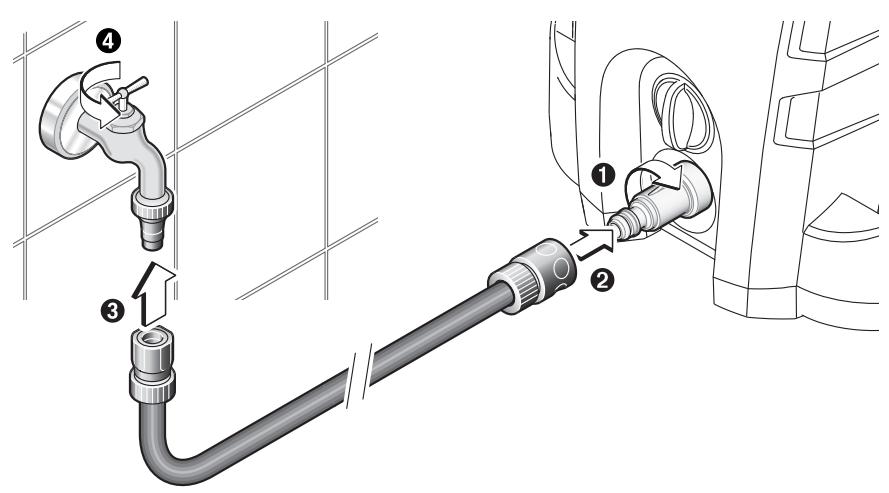

Attacco dell'acqua	6

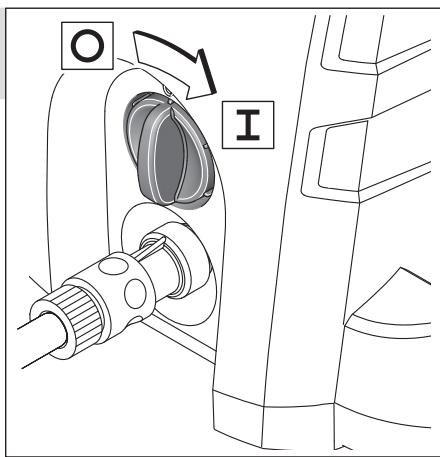

Accensione/spegnimento	7

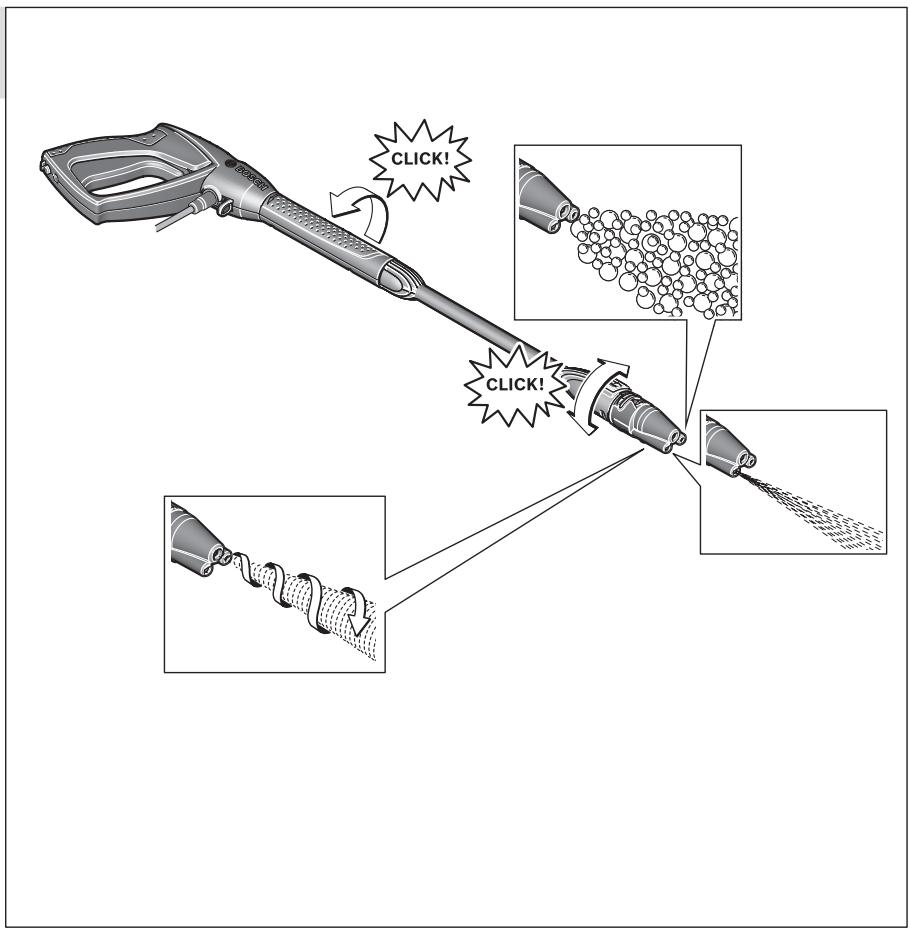

Regolazione del getto dell'acqua	8

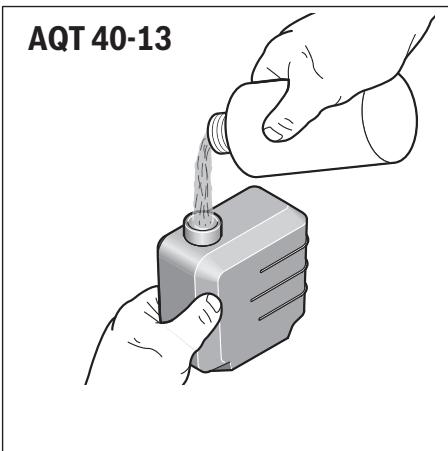

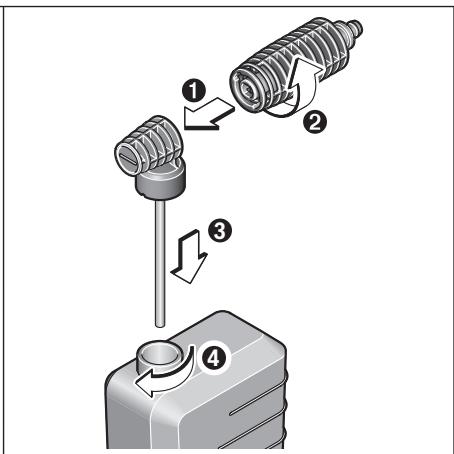

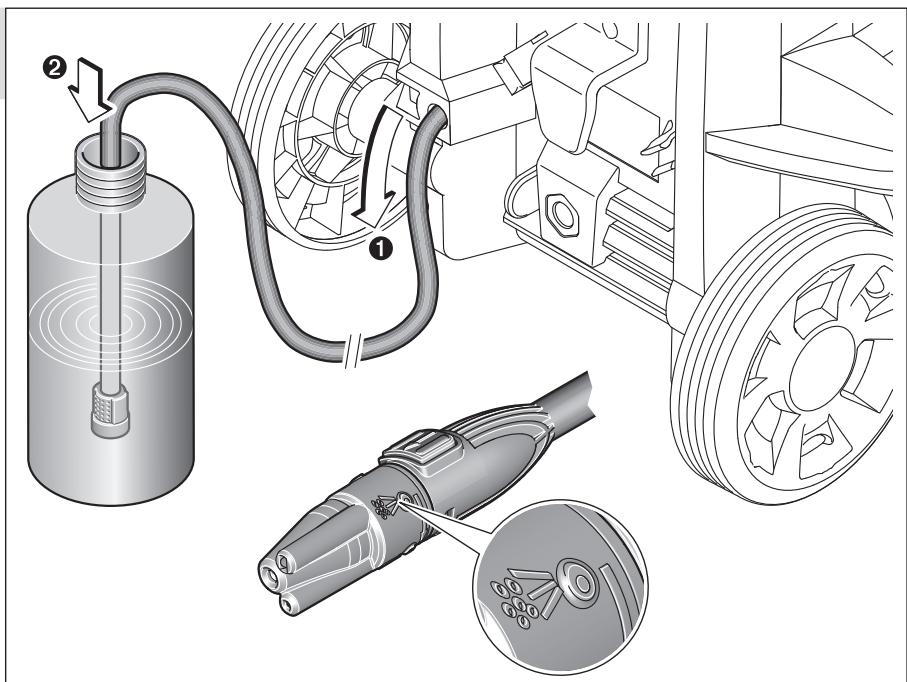

Collegamento della bottiglia del detergente	9
Pulire il filtrio	10

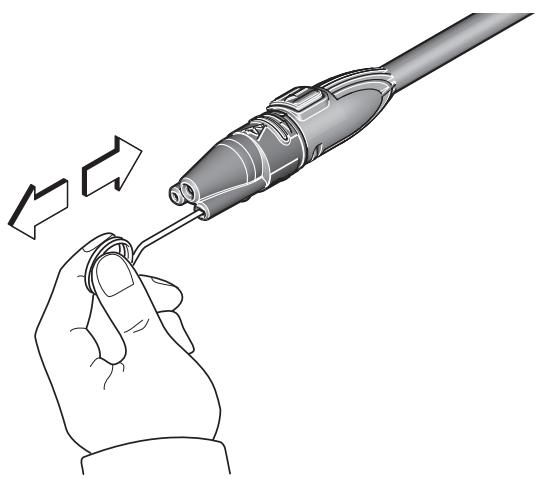

Pulire la lancia	11

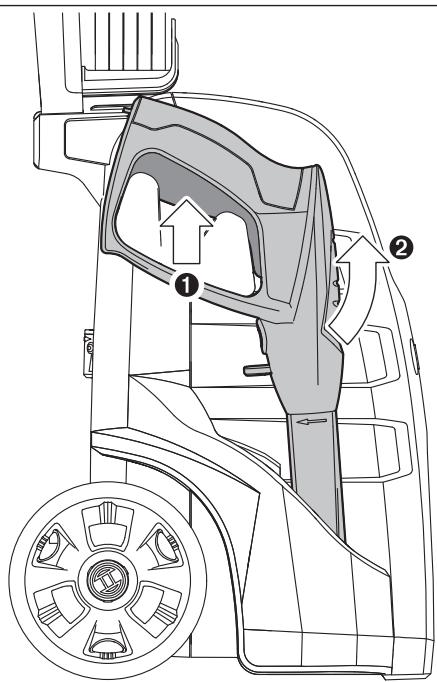

Posizionamento pistola	12
Posizionamento della pistola/lancia/bocchetta durante l'uso	13

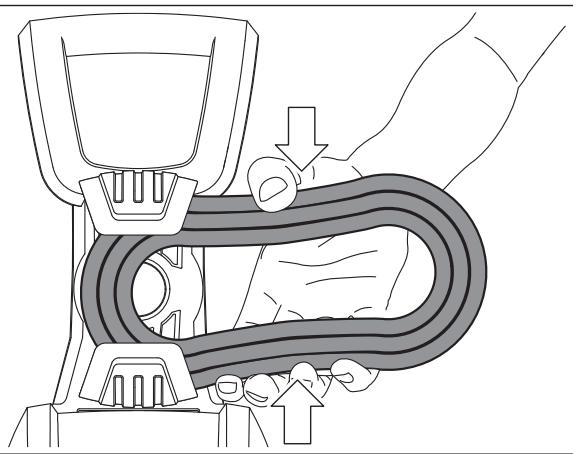

Inserire il tubo flessibile nel supporto del tubo fles-sibile	14

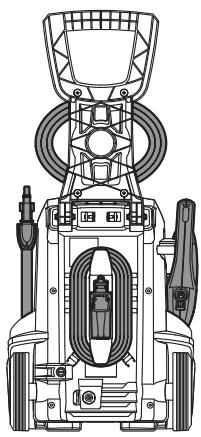

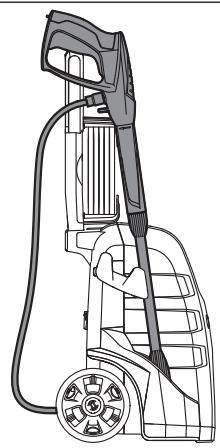

Magazzinaggio	15

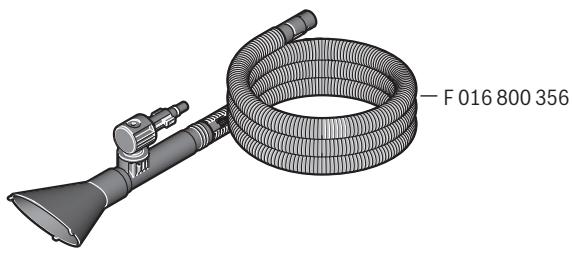

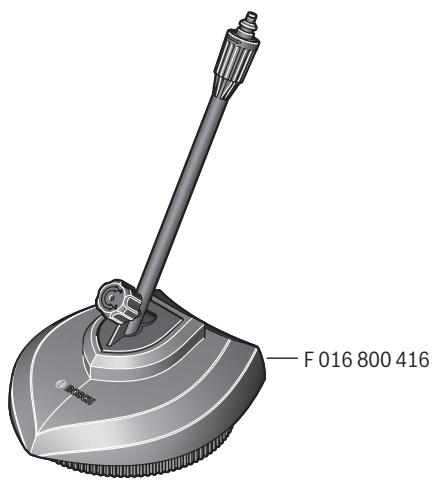

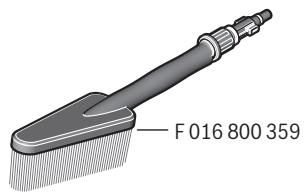

Selezione accessori	16

Bosch Power Tools

F016L70995|(16.12.13)

38|Italiano

Messa in funzione

Per la Vostra sicurezza

Attenzione! Prima di effettuare interventi di pulizia oppure di manutenzione spegnere l'apparecchio e staccare la spina di rete. Lo stesso vale se il cavo della corrente dovesse essere danneggiato, tagliato oppure aggrovigliato.

La tensione d'esercizio è di 230 V AC, 50 Hz (per paesi non appartenenti alla CE 220 V, 240 V a seconda della versione). Utilizzare esclusivamente cavi di prolonga omologati. Per ulteri informazioni rivolgersi al Servizio di Assistenza Clienti autorizzato.

Se durante il funzionamento dell'idropulitrice si desidera utilizzare un cavo di prolunga sono necessarie le seguentisezioni conductrici:

-1,5 mm² fino a max. 20 m lunghezza
-2,5 mm² fino a max. 50 m lunghezza

Avvertenza: Se si utilizza un cavo di prolunga è necessario che questo - come indicate nelle norme di sicurezza - sia dotato di un conduitore di protezione che,attraverso la spina, sia collegato al conduitore di protezione del Vostro impianto elettrico.

In caso di dubbi, rivolgersi ad un elettricista professionista oppure alla rappresentanza Bosch Service più vicina.

ATTENZIONE: Cavi di prolunga non conformi alle norme sono essere pericolosi. I cavi di prolunga, le spine ed i raccordi devono essere di tipo impermeabile all'acqua e devono essere omologati per l'uso in ambienti esterni.

I collegamenti dei cavi devono essere asciutti e non devono poggiare per terra.

Per una maggiore sicurezza utilizzare un interrettore di sicurezza per correnti di guasto (RCD) con una corrente di guasto massima di 30mA . Questo interrettore di sicurezza per correnti di guasto dovrebbe essere controllato prima di agli impiego.

Se il cavò di collegamento è danneggiato, lo"Thissuo èssere riparato esclusivamente da un' Officina Bosch autorizzata.

Indicazione per prodotti che non vengono venduti in GB:

ATTENZIONE: Per la Vostra sicurezza è necessario che la spi- na applicata alla macchina sia collegata al cavo di prolunga. Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi dell'acqua, deve essere di gomma oppure deve essere coperto da gomma. Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione.

Tenere presente che il presente apparecchio non vuo essereizzato in funzione alla acqua.

Uso

Avviamento

Collegare il tubo flessibile dell'acqua (non fornito in dotazione) all'attacco dell'acqua ed all'apparecchio.

Accertarsi che l'interruttore di rete si trovi in posizione «O» e collegare l'apparecchio alla presa di alimentazione.

Apire il rubinetto dell'acqua.

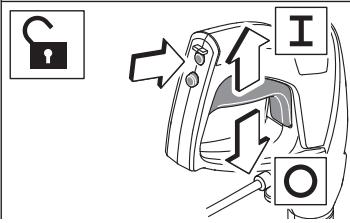

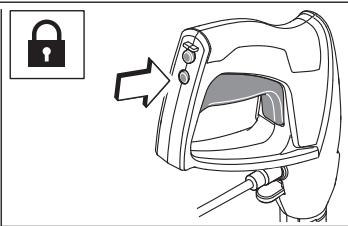

Azionare il pulsante di sicurezza (interrottore posteriore sull'impugnatura della pistola) per sbloccare il grilletto. Premere completeness il grilleto fino a quando l'acqua fuoriesce uniformmente e non vi è più aria nell'apparecchio e nel tubo flessibile alla pressione. Rilasciare il grilletto. Azionare il pulsante di sicurezza (interrottore anteriore sull'impugnatura della pistola).

Ruotare l'interruttore principale. Orientare la pistola a spruzzo versus il basso. Azionare il pulsante di sicurezza per sblocare il grilletto. Premere completamente il grilletto.

Funzione di arresto automatico

L'apparecchio disinserisce il motore non appena viene rilasciato il grilletto sull'impugnatura della pistola.

Indicazioni operative

Informazioni generali

Assicurarsi che l'idropulitrice appoggi su una base piana.

Non andare con il tubo flessibile alta pressione troppo lontano in avanti e non tirare i'dropulitrice afferrando il tubo flessibile. Questo cui causare un appoggio non più sicuro dell'idropulitrice con seguente caduta.

Non piegare il tubo flessibile alla pressione e non passarvi sopra con un veicolo. Proteggere il tubo flessibile alla pressione da spigoli taglienti oppure angoli.

Non utilizzato la lancia con getto a rotazione per lavare la macchina.

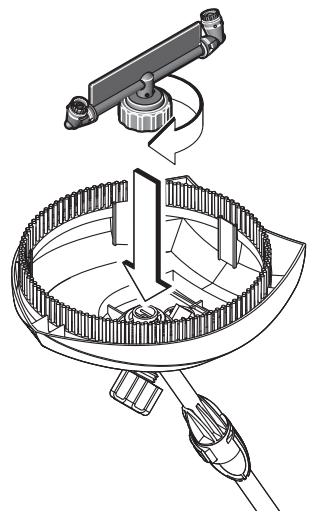

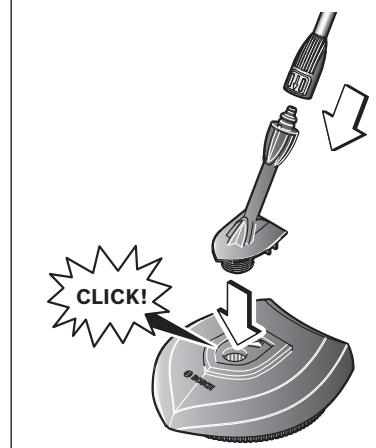

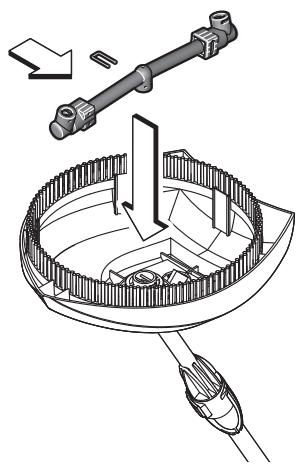

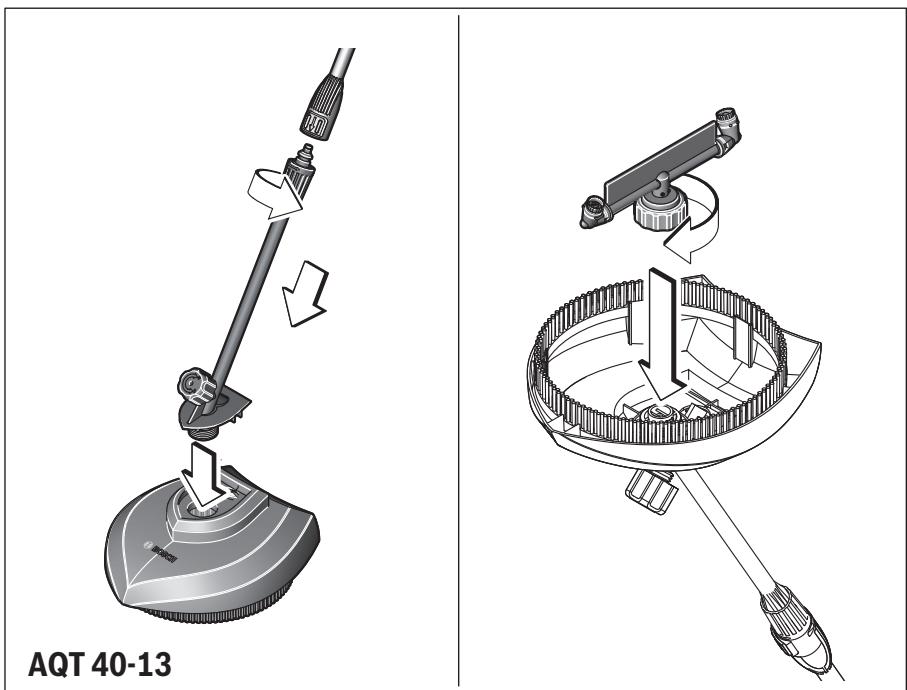

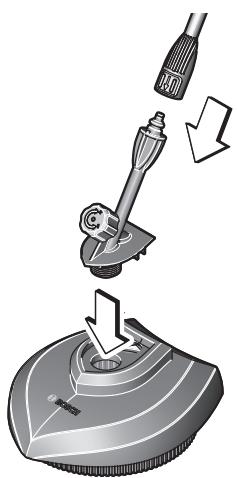

Avverenza! Il Patio Cleaners è adatto per l'impiego escludi- vamente su superfici piane! Non utilizzato per scale e superfici verticali. Non toccare in nessun caso l'uglio per getto a ro-tazione se lo stesso è in funzione!

Indicazioni operative per lavorare con detergenti

Utilizzare esclusivamente detergenti che sono espres-samente adatti per idropulitrici.

In considerazione del rispetto dell'ambiente si consiglia di utilizzare il detergente in modo parsimonioso. Per la diluzione osservare le istruzioni indicate sul contentatore.

Metodi di pulizia consigliati

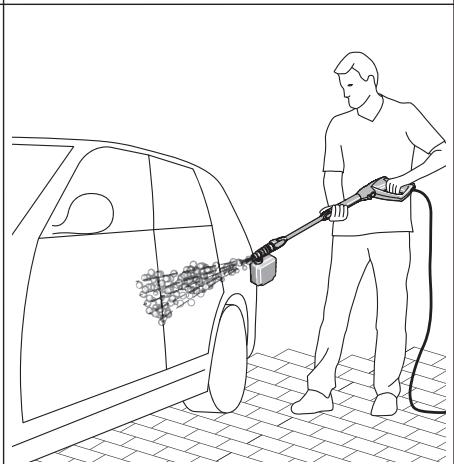

Operazione 1: Staccare lo sporco

Utilizzare l'ugello schiuma a alta pressione o usare la regolazione schiuma dell'ugello 3 in 1 e dosare il detergente in modo parsimonioso.

Operazione 2: Rimuovere lo sporco

Rimuovere lo sporco staccato con l'alta pressione.

Notabene: Per la pulizia di superfici verticali iniziare con il detergente da basso e proseguire poi verso l'alto. Durante il risciacquavorare dall'alto verso il basso.

Italiano | 39

Individuzione dei guasti e rimedi

Problema	Possibili cause	Rimedi
Il motore non funziona	La spina non è collegata	Collegare la spina
	Presa difettosa	Utilizzato un'altra presa
	Il fusibile è scattato	Sostituire il fusabile
	Cavo di prolunga danneggiato	Provarere essere cavo di prolunga
	La protezione del motore è scattata	Lasciare raffreddare il motore per 15 min
	Congelato	Lasciare disgelare pompa, tubo flessibile dell'acqua o accessori
Il motore resta fermo	Il fusabile è scattato	Sostituire il fusabile
	La tensione di rete non è corretta	Controllare la tensione di rete che deve corrispondere all'indicazione riportata sulla targhetta di identificazione
	La protezione del motore è scattata	Lasciare raffreddare il motore per 15 min
Il fusabile scatta	Fusabile troppo debole	Collegare ad un circuito elettrico protetto adatto alla potenza dell'idropulitrice
Il motore è in funzione tuttavia la pressione è assente	La lancia è parzialmente ostruita	Pulire la lancia
Rumore del motore presente tutta- via nessuna funzione	Tensione di rete insufficiente	Controllare se la tensione della rete elettrica corrisponde ai dati riportati sulla targhetta di identificazione.
	Tensione troppo bassa a causa dell'impiego di un cavo di prolunga	Controllare se il cavo di prolunga è adatto
	L'apparecchio non è stato utilizzato per lungo tempo	Rivolgersi ad un Servizio Assistenza Clienti Bosch autorizzato
	Prolemi con la funzione di arresto automatico	Rivolgersi ad un Servizio Assistenza Clienti Bosch autorizzato
Pressione pulsante	Aria nel tubo flessibile dell'acqua op-pure nella pompa	Far funzionare l'idropulitrice con pistola a spruzzo aperta, rubinetto dell'acqua aperto e con ugello regolato su bassa pressione fine a quando viene raggiunta una pressione operativa uniforme
	Alimentazione dell'acqua non corretta	Controllare se l'attacco dell'acqua corrisponde alleindicazioni riportate nei dati tecnici. I tubi più piccoli dell'acqua che possono essere utilizzati sono da 1/2" oppure Ø 13 mm
	Filtro dell'acqua intasato	Pulire il filtrlo dell'acqua
	Tubo flessibile dell'acqua schiacciatooppure piegato	Posare il tubo flessibile dell'acqua in linea retta
	Tubo flessibile alta pressione troppolungo	Togliere la prolonga del tubo flessibile alta pressione, max. lunghezza del tubo dell'acqua 7 m
Pressione uniforme ma insufficiente te Nota: Un determinato accessorio causa una Bassa pressione	Lancia usurata	Sostituire la lancia
	Valvola avvio/arresto usurata	Azionare velocemente il grilletto 5 volte consecutiviamente
Il motore è in funzione tuttavia pressione limitata oppure pressione operativa assente	Acqua non collegata	Collegare l'acqua
	Filtro intasato	Pulire il filtrio
	Lancia ostruita	Pulire la lancia
L'idropulitrice si avvia da sola	Pompa oppure pistola a spruzzo non a tenuta ermetica	Rivolgersi ad un Servizio Assistenza Clienti Bosch autorizzato
L'apparecchio non è a tenuta erme-tica	La pompa non è a tenuta ermetica	Lievietride di acqua sono ammissibili, in caso di perdite maggiori contattare il Servizio di Assistenza Clienti.

Bosch Power Tools

F016L70995|(16.12.13)

40|Italiano

Problema	Possibili cause	Rimedi
Il detergente non viene aspirato	Ugello regolabile in posizione alta pressione	Utilizzare l'ugello schiuma ad alla pressione o la re-golazione schiuma dell'ugello 3 in 1.
	Detergente troppo viscoso	Diluire con acqua
	Il tubo flessibile alta pressione è stato prolongato.	Collegare il tubo flessibile originale.
	Resti oppure strozzature nel circuito del detergente	Sciacquare con acqua pulita ed eliminare le strozza-ture Se il problema continua ad essere presente ri-volgersi ad un Centro di Assistenza Bosch per istru-zioni.

Manutenzione ed assistenza

Manutenzione

Prima di qualunque intervento all'apparecchio estrarre la spina di rete e staccare il collegamento dell'acqua.

Nota bene: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.

Controllare regolarmente l'utensile in merito a difetti evidenti, come fissaggio lasco e componenti usurati oppure danneggiati.

Controllare che le copertura ed i dispositivi di protezione non siano danneggiati e che siano applicati in modo corretto. Prima dell'impio effettuare eventuali lavori di manutenzione o di riparazione necessari.

Se nonostante gli accurati procedimenti di produzione e di controllo il tosaerba a filo dovesse guastarsi, la riparazione va fatta effettuare da un centro di assistenza clienti autorizzato per gli elettrotensili Bosch.

Comunicare sempre il codice di ordinazione a 10 cîfre dell'elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio.

Dopo l'impiego/conservazione

Disinserire l'interruttore di avvio/arresto ed azionare il grilleto per svuotare il tubo flessibile alta pressione.

Pulire la carcassa esterna dell'idropulitrice'utilizzando una spazzola morbida ed uno straccio. Non è permesso'utilizzato acqua, solventi e lucidianti. Eliminare agli tipo di sporciazza e pulire in modo particolare le feritoie di ventilazione del motore.

Magazzinaggio alla fine della stagione: Svuotare Completely l'acqua alla pompa mettendo in funzione per alcuni secondi il motore ed azionando il grilletto.

Non appoggiare mai和其他 oggetti sopra all'apparecchio.

Conservare l'apparecchio in un ambiente non soggetto al ge- lo.

Assicurarsi che durante il magazzinaggio i cavi non siano incastrati. Non jegare il tubo flessibile alta pressione.

Assistenza clienti e consulenza impieghi

www.bosch-do-it.com

Italia

Officina ElettROUTensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Protezione dell'ambiente

Sostanze chimiche dannose per l'ambiente non devono penetrare nel terreno, nella falda acquifera, in stagni, fiumi ecc.

Utilizzando detergenti osservare scrupolosamente le indicatori riportate sulla confezione ed atteneri alla concentrazione prescritta.

In caso di pulizia di veicoli a motore rispettore le norme vigenti locali: è necessario assolutamente evitare che olio lavato via possa penetrare nella falda acquifera.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente idropulitrice, accessori ed imballaggi dismessi.

Non gettare l'idropulitrice tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformmente alla direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche ed all'attuazione del recepimento nel diritto nazionale, le apparecchiature elettriche ed elettroniche diventate inservibili devono essere raccolte separatamente ed essere inviata ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Nederlandsls | 41

Nederlands

aJgSdALI aLALI J! dal

J

LJU JGJI

Ulogalll jllg qglgu

jIJIJIb aaiX Ic oJgSdJI

glaoa oaiol p jumoo baojol 100

. cai jll 10 a Lg u 30

jglqjjg jn mnnnnaa aal

.

.1EC 60364-1 JyJyJyJyJyJyJyJyJyJyJyJy

1 1

aaw jg gaiIgai Ia do jgo gaiIg

jolalil joi joi ellj y jao

JyIaBwIgajyIySsIaSsIu

.1b! jillll

1j u juiu 1j uuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuui

196

1

6.65 kg

7,83 kg

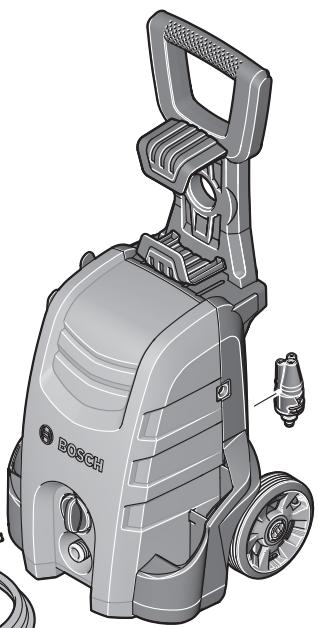

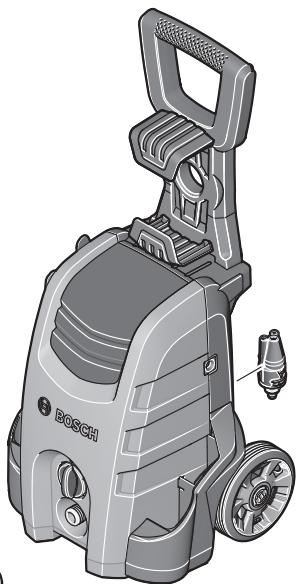

AQT 35-12 / 37-13

8,12 kg

197

1

8,82 kg

AQT 37-13+

8,9 kg

198

2

199

3

4

Bosch Power Tools

F016L70995|(17.12.13)

200

5

AQT 35-12+

AQT 37-13+

202

6

203

7

8

204

9

10

11
12

206

13

14

15

F016L70995|(17.12.13)

Bosch Power Tools

16

F016800352

F016800353

F016800415

F016800363

—F016800354
