РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AQT 40-13 BOSCH

Указания за безопасна работа Пояснения на графичните символи Общо указание за опасност. Никога не насочвайте водната струя към хора, животни, към електроинструмента или към детайли под напрежение. Внимание: струята под високо налягане може да бъде опасна, когато се използва не по предназначение. Съгласно валидните разпоредби не се допуска включването на машината към мрежата за питейна вода без възвратен вентил. Използвайте възвратен вентил по IEC 61770 тип BA. Водата, която премине през възвратния вентил, вече не е годна за пиене. Указания за безопасна работа с водоструйни Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Посочените на електроинструмента предупредителни и указателни табелки са важни за безопасната работа с Освен указанията в ръководството за експлоатация трябва да се спазват също и приложените Общи указания за безопасна работа и предотвратяване на трудови злополуки. Захранване на машината Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на Препоръчва се включването на тази машина към верига, която е защитена с устройство за дефектнотокова защита с праг на задействане 30 mA. Когато оставяте машината без надзор, дори и за кратко време, изключвайте щепсела от контакта. Електрическото захранване трябва да съответства на IEC 60364-1. Ако е необходимо заменяне на захранващия кабел, това трябва да бъде извършено от производителя, от оторизиран от производителя сервиз или от квалифициран електротехник, за да бъдат предотвратени опасности за сигурността. Никога не докосвайте щепсела, когато ръцете Ви са

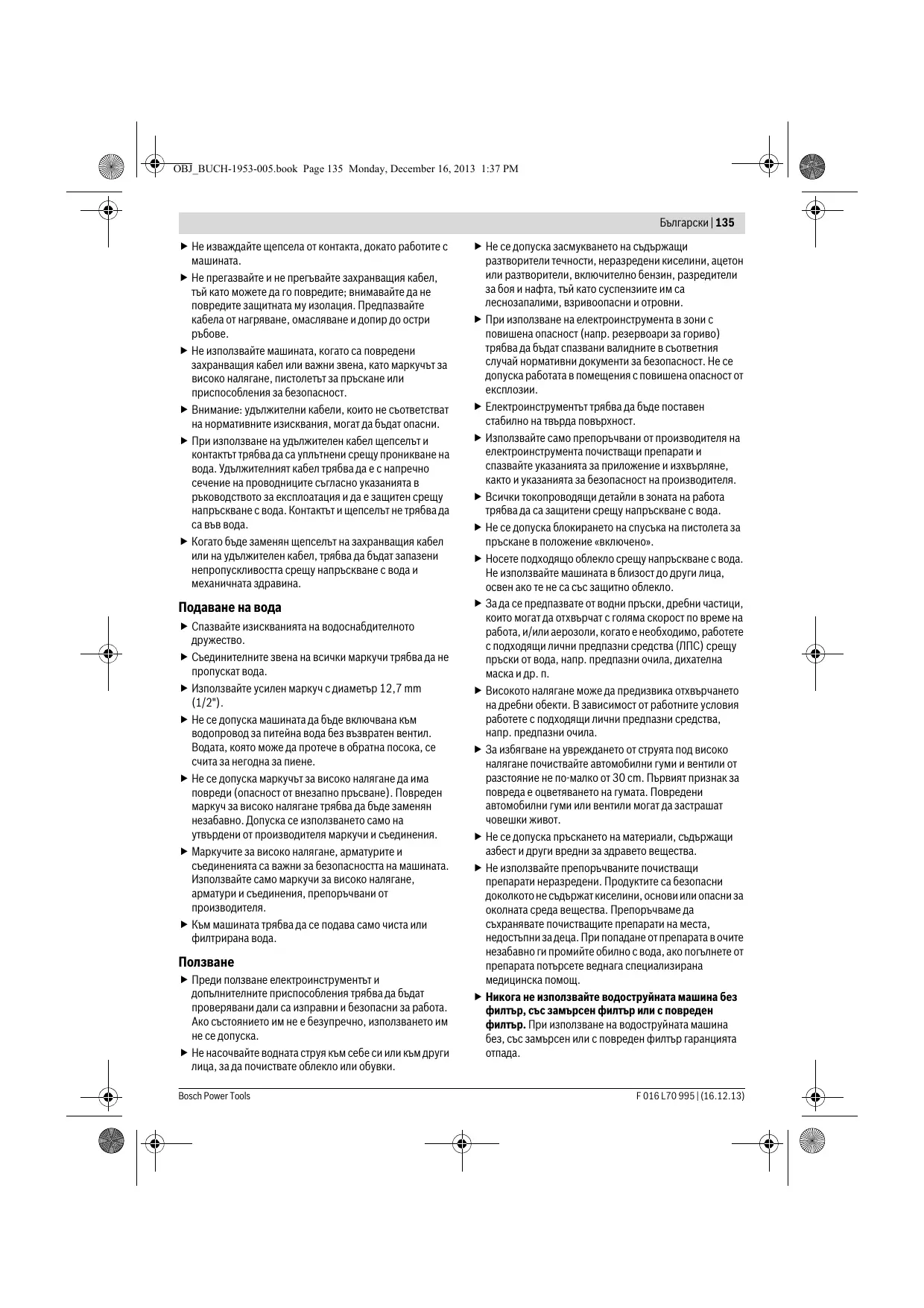

Sub rezerva modificărilor. F 016 L70 995 | (16.12.13) Bosch Power Tools OBJ_BUCH-1953-005.book Page 135 Monday, December 16, 2013 1:37 PM Български | 135 Не изваждайте щепсела от контакта, докато работите с Не прегазвайте и не прегъвайте захранващия кабел, тъй като можете да го повредите; внимавайте да не повредите защитната му изолация. Предпазвайте кабела от нагряване, омасляване и допир до остри Не използвайте машината, когато са повредени захранващия кабел или важни звена, като маркучът за високо налягане, пистолетът за пръскане или приспособления за безопасност. Внимание: удължителни кабели, които не съответстват на нормативните изисквания, могат да бъдат опасни. При използване на удължителен кабел щепселът и контактът трябва да са уплътнени срещу проникване на вода. Удължителният кабел трябва да е с напречно сечение на проводниците съгласно указанията в ръководството за експлоатация и да е защитен срещу напръскване с вода. Контактът и щепселът не трябва да са във вода. Когато бъде заменян щепселът на захранващия кабел или на удължителен кабел, трябва да бъдат запазени непропускливостта срещу напръскване с вода и механичната здравина. Подаване на вода Спазвайте изискванията на водоснабдителното Съединителните звена на всички маркучи трябва да не пропускат вода. Използвайте усилен маркуч с диаметър 12,7 mm (1/2"). Не се допуска машината да бъде включвана към водопровод за питейна вода без възвратен вентил. Водата, която може да протече в обратна посока, се счита за негодна за пиене. Не се допуска маркучът за високо налягане да има повреди (опасност от внезапно пръсване). Повреден маркуч за високо налягане трябва да бъде заменян незабавно. Допуска се използването само на утвърдени от производителя маркучи и съединения. Маркучите за високо налягане, арматурите и съединенията са важни за безопасността на машината. Използвайте само маркучи за високо налягане, арматури и съединения, препоръчвани от производителя. Към машината трябва да се подава само чиста или филтрирана вода.

Преди ползване електроинструментът и допълнителните приспособления трябва да бъдат проверявани дали са изправни и безопасни за работа. Ако състоянието им не е безупречно, използването им не се допуска. Не насочвайте водната струя към себе си или към други лица, за да почиствате облекло или обувки. Bosch Power Tools Не се допуска засмукването на съдържащи разтворители течности, неразредени киселини, ацетон или разтворители, включително бензин, разредители за боя и нафта, тъй като суспензиите им са леснозапалими, взривоопасни и отровни. При използване на електроинструмента в зони с повишена опасност (напр. резервоари за гориво) трябва да бъдат спазвани валидните в съответния случай нормативни документи за безопасност. Не се допуска работата в помещения с повишена опасност от Електроинструментът трябва да бъде поставен стабилно на твърда повърхност. Използвайте само препоръчвани от производителя на електроинструмента почистващи препарати и спазвайте указанията за приложение и изхвърляне, както и указанията за безопасност на производителя. Всички токопроводящи детайли в зоната на работа трябва да са защитени срещу напръскване с вода. Не се допуска блокирането на спусъка на пистолета за пръскане в положение «включено». Носете подходящо облекло срещу напръскване с вода. Не използвайте машината в близост до други лица, освен ако те не са със защитно облекло. За да се предпазвате от водни пръски, дребни частици, които могат да отхвърчат с голяма скорост по време на работа, и/или аерозоли, когато е необходимо, работете с подходящи лични предпазни средства (ЛПС) срещу пръски от вода, напр. предпазни очила, дихателна маска и др. п. Високото налягане може да предизвика отхвърчането на дребни обекти. В зависимост от работните условия работете с подходящи лични предпазни средства, напр. предпазни очила. За избягване на увреждането от струята под високо налягане почиствайте автомобилни гуми и вентили от разстояние не по-малко от 30 cm. Първият признак за повреда е оцветяването на гумата. Повредени автомобилни гуми или вентили могат да застрашат човешки живот. Не се допуска пръскането на материали, съдържащи азбест и други вредни за здравето вещества. Не използвайте препоръчваните почистващи препарати неразредени. Продуктите са безопасни доколкото не съдържат киселини, основи или опасни за околната среда вещества. Препоръчваме да съхранявате почистващите препарати на места, недостъпни за деца. При попадане от препарата в очите незабавно ги промийте обилно с вода, ако погълнете от препарата потърсете веднага специализирана медицинска помощ. Никога не използвайте водоструйната машина без филтър, със замърсен филтър или с повреден филтър. При използване на водоструйната машина без, със замърсен или с повреден филтър гаранцията

F 016 L70 995 | (16.12.13) OBJ_BUCH-1953-005.book Page 136 Monday, December 16, 2013 1:37 PM 136 | Български След продължителна работа металните детайли могат да се нагорещят. Ако е необходимо, използвайте предпазни ръкавици. Не работете с водоструйната машина при лоши метеорологични условия, особено при силен вятър.

Лицето, което обслужва електроинструмента, трябва да го ползва само съобразно предназначението му. При това трябва да се отчитат особеностите на конкретната ситуация. Обръщайте специално внимание да предпазвате намиращи се наблизо лица, особено деца. Допуска се електроинструментът да се ползва само от лица, които са запознати с начина на работа с него или могат да представят документ, че умеят да работят с този клас електроинструменти. Не се допуска с електроинструмента да работят деца или юноши. Децата трябва да бъдат следени да не играят с електроинструмента. Тази машина може да се ползва от лица с ограничени психически, сензорни или душевни способности или с недостатъчни опит и знания, при условие, че са под непосредствен надзор или са били запознати с начина на работа с машината и свързаните с нея опасности. Не се допуска оставянето на електоринструмента включен без надзор. Излизащата от дюзата за високо налягане струя вода предизвиква реактивна сила. Затова дръжте пистолета за пръскане и тръбата винаги здраво с двете ръце. Транспортиране Преди да пренасяте електроинструмента, го изключете и закрепете сигурно.

Преди да извършвате каквито и да е дейности по електроинструмента, напр. почистване, техническо обслужване и смяна на принадлежности, го изключвайте. Ако електроинструментът се захранва от мрежата, изключвайте щепсела от контакта. Допуска се ремонтни дейности да бъдат извършвани само от оторизирани сервизи на фирма Бош. Допълнителни приспособления и резервни Допуска се използването само на допълнителните приспособления и резервни части, посочени от производителя. Оригиналните приспособления и резервни части гарантират безпроблемното функциониране на електроинструмента.

Символите по-долу са важни при запознаването с ръководството за експлоатация. Моля, прегледайте ги и запомнете значението им. Правилната интерпретация на символите ще Ви помогне да ползвате електроинструмента по-добре и по-безопасно.

Ниско налягане Високо налягане Допълнителни приспособления Предназначение на електроинструмента Електроинструментът е предназначен за почистване на повърхности и обекти на открито, напр. машини, превозни средства и лодки, при използване на допустими принадлежности и помощни средства, напр. посочените от фирма Бош препарати за почистване. Електроинструментът е предназначен за работа в температурния диапазон между 0 °C и 40 °C. Този продукт не е подходящ за професионални приложения. Технически данни Водоструйна машина Каталожен номер Номинална консумирана мощност Макс. температура на подаваната вода Мин. дебит на подаваната вода Допустимо налягане Номинално налягане

При включване възниква краткотрайно намаляване на напрежението в захранващата мрежа. При неблагоприятни стечения на обстоятелствата могат да възникнат смущения на работата на други електроуреди. При импеданс на захранващата мрежа, по-малък от 0,153 ома не би следвало да възникват смущения. F 016 L70 995 | (16.12.13) Bosch Power Tools OBJ_BUCH-1953-005.book Page 137 Monday, December 16, 2013 1:37 PM Български | 137 Водоструйна машина Максимално входящо налягане Функция за автоматично спиране Маса съгласно EPTA-Procedure 01/2003 Клас на защита Сериен номер AQT 35-12/ AQT 37-13/ AQT 40-13 AQT 35-12+ AQT 37-13+ l/min 5,5 MPa

6,65/8,12 7,83/8,82 8,9 /II /II /II Вижте серийния номер (на табелката) на водоструйната машина При включване възниква краткотрайно намаляване на напрежението в захранващата мрежа. При неблагоприятни стечения на обстоятелствата могат да възникнат смущения на работата на други електроуреди. При импеданс на захранващата мрежа, по-малък от 0,153 ома не би следвало да възникват смущения. Информация за излъчван шум и вибрации Стойностите за генерирания шум са определени съгласно 2000/14/EO (височина 1,60 m, разстояние 1 m). Равнището А на излъчвания от електроинструмента шум обикновено е: равнище на звуковото налягане равнище на мощността на звука неопределеност K Работете с шумозаглушители (антифони)! Пълната стойност на вибрациите (векторната сума по трите направления) е определена съгласно EN 60335: генерирани вибрации ah неопределеност K

Декларация за съответствие С пълна отговорност ние декларираме, че продуктът, описан в раздела «Технически данни», съответства на изискванията на следните стандарти или нормативни документи: EN 60335 съгласно изискванията на Директиви 2011/65/EC, 2004/108/EO, 2006/42/EO, 2000/14/EO. 2000/14/EO: гарантирано ниво на мощността на звука Метод за оценка на съответствието съгласно Приложение V. Категория на продукта: 27 Техническа документация (2006/42/ЕО, 2000/14/EO) Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9 Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Bosch Power Tools Монтиране и работа Окомплектовка Свийте ръкохватката надолу Включване на тръбата към пистолета за Включване на маркуча за високо налягане/пистолета за пръскане Поставяне на дюзите Подаване на вода Включване и изключване Регулиране на налягането Поставяне на бутилка с почистващ препарат Почистете филтъра Почистете дюзата Съхраняване на пистолета

F 016 L70 995 | (16.12.13) OBJ_DOKU-35451-005.fm Page 138 Monday, December 16, 2013 3:48 PM 138 | Български Съхраняване на пистолета/щеката/дюзата при Поставете маркуча в предвидената за целта скоба Съхраняване Избор на допълнителни приспособления

За Вашата сигурност Внимание! Преди почистване и техническо обслужване изключете електроинструмента и извадете щепсела от контакта. Същото се отнася и в случай, че захранващият кабел бъде повреден, прерязан, или се усуче. Номиналното напрежение е 230 V AC, 50 Hz (за страни извън ЕС 220 V или 240 V в зависимост от изпълнението). Използвайте само удължителни кабели с допуск. Информация можете да получите в специализираната търговска мрежа или оторизиран сервиз. Ако се налага да използвате удължителен кабел, той трябва да бъде със следното напречно сечение: – 1,5 mm2 за дължина най-много до 20 m – 2,5 mm2 за дължина най-много до 50 m Упътване: когато се използва удължителен кабел, той трябва да бъде със защитен проводник, който, така както е описано в указанията за безопасна работа, през щепсела е свързан със защитния проводник на захранващата мрежа. При необходимост се консултирайте с квалифициран електротехник или най-близкото представителство на Бош. ВНИМАНИЕ: удължителни кабели, които не отговарят на изискванията, могат да застрашат безопасността Ви. Удължителните кабели, щепселите и съединителите трябва да са в изпълнение за ползване на открито и да са уплътнени срещу проникване на вода. Контактите и щепселите трябва да са сухи и да не лежат на За повишаване на сигурността използвайте дефектнотоков прекъсвач (RCD) с ток на задействане наймного 30 mA. Винаги преди работа с електроинструмента проверявайте дефектнотоковия прекъсвач. Ако захранващият кабел бъде повреден, ремонтът му трябва да се извърши само в оторизиран сервиз за електроинструменти на Бош. Указания за продукти, които не се продават във Великобритания: ВНИМАНИЕ: За Вашата безопасност е необходимо в удължителния кабел да бъде включен щепселът, монтиран на машината. Контактът на удължителния кабел трябва да е защитен срещу напръскване с вода, да е изработен от гума или да е гумиран. Удължителният кабел трябва да е осигурен срещу обтягане. Моля, внимавайте, този електроинструмент не трябва да работи без вода. F 016 L70 995 | (16.12.13) Свържете маркуча за вода (не е включен в окомплектовката) с крана на водопроводната мрежа и с Уверете се, че главният пусков прекъсвач е в позиция «0» и включете електроинструмента към захранващата Отворете крана за вода. Натиснете деблокиращия бутон (задния бутон на ръкохватката на пистолета), за да освободите спусъка . Натиснете и задръжте спусъка, докато водата започне да тече равномерно и в машината и маркуча няма повече въздух. Отпуснете спусъка. Натиснете блокиращия бутон (предния бутон на ръкохватката на пистолета). Завъртете пусковия прекъсвач. Насочете дюзата надолу. Натиснете деблокиращия бутон, за да освободите спусъка. Натиснете спусъка докрай. Функция за автоматично спиране Електродвигателят на машината се изключва, когато спусъкът на ръкохватката на пистолета бъде отпуснат. Указания за работа Общи указания Уверете се, че водоструйната машина е поставена на равна повърхност. Не опъвайте маркуча за високо налягане, респ. не дърпайте водоструйната машина с него. Това може да предизвика обръщането и падането на водоструйната Не прегъвайте маркуча за високо налягане и не преминавайте с колелата през него. Предпазвайте маркуча за високо налягане от допир до остри ръбове и Не използвайте ротационната дюза за миене на автомобили. Внимание! Patio Cleaners е подходящ само за ползване върху равни повърхности! Не го използвайте на стълби или вертикални повърхности. Никога не докосвайте ротационната дюза, докато работи! Указания за работа с почистващи препарати Водоструйната машина се доставя със затваряща капачка за съхраняване и с капачка с мерителна щека с вентилационен отвор за работа. С оглед опазване на околната среда препоръчваме пестеливото използване на почистващи препарати. Спазвайте препоръките за разреждане върху кутията на

Bosch Power Tools OBJ_DOKU-35451-005.fm Page 139 Monday, December 16, 2013 3:48 PM Български | 139 Препоръчван метод на почистване Стъпка 1: Разтваряне на замърсяванията Използвайте разпенващата дюза за високо налягане или включете дюзата 3 в 1 в режим „Разпенване” и дозирайте почистващия препарат икономично. Стъпка 2: Почистване на замърсяванията Отстранете разтворените замърсявания с високо Упътване: При почистване на вертикални повърхности нанасяйте почистващия препарат отдолу нагоре. При изплакването работете отгоре надолу. Отстраняване на дефекти Електродвигателят не се

Електродвигателят спира Възможна причина Щепселът не е включен в контакта Контактът е повреден Задействал се е предпазен Удължителният кабел е повреден Защитата на електродвигателя се е задействала Задействал се е предпазен Захранващото напрежение не е с подходящи параметри Отстраняване Включете щепсела Използвайте друг контакт Заменете предпазния прекъсвач Опитайте без удължителен кабел Оставете електродвигателя да се охлади 15 min Разтопете помпата, маркуча за вода или другите приспособления Заменете предпазния прекъсвач Проверете захранващото напрежение, то трябва да съответства на данните, посочени на табелката на електроинструмента Защитата на електродвигателя се е Оставете електродвигателя да се охлади 15 min задействала Предпазният прекъсвач се Мощността на предпазния Включете електроинструмента към верига, която прекъсвач е твърде малка осигурява достатъчна мощност за работата на водоструйната машина Електродвигателят работи, Дюзата е частично запушена Почистете дюзата но няма налягане Чува се шум от Недостатъчно захранващо Проверете дали напрежението на захранващата електродвигателя, но няма напрежение мрежа съответства на данните на табелката. Твърде ниско напрежение поради Проверете дали удължителният захранващ кабел е използване на удължителен кабел подходящ Електроинструментът не е бил Обърнете се към оторизиран сервиз за използван продължително време електроинструменти на Бош Проблеми с функцията за Обърнете се към оторизиран сервиз за автоматично изключване електроинструменти на Бош Пулсиращо налягане Има въздух в маркуча за вода или в Оставете водоструйната машина да работи с отворен пистолет за пръскане, отворен кран за водата и дюза, настроена на ниско налягане, докато струята стане Захранването с вода не е добро Уверете се, че параметрите на водопроводната мрежа съответстват на стойностите, посочени в раздела Технически данни. Най-малките маркучи, които могат да се използват, са с диаметър 1/2" или Ø 13 mm Водният филтър се е запушил Почистете водния филтър Маркучът за вода е усукан или Изправете маркуча Маркучът за високо налягане е Демонтирайте маркуча за високо налягане, твърде дълъг максималната му дължина трябва да е 7 m Bosch Power Tools F 016 L70 995 | (16.12.13) OBJ_BUCH-1953-005.book Page 140 Monday, December 16, 2013 1:37 PM 140 | Български Налягането е равномерно, но твърде ниско Упътване: някои от приспособленията предизвикват ниско Електродвигателят работи, но налягането е ограничено или няма работно налягане Водоструйната машина се включва сама Машината пропуска вода Възможна причина Дюзата е износена Спирателният кран е износен Отстраняване Заменете дюзата Натиснете спусъка 5 пъти последователно Няма подаване на вода Филтърът е запушен Дюзата е запушена Помпата или пистолетът за пръскане не са уплътнени Помпата не е уплътнена Включете подаването на вода Почистете филтъра Почистете дюзата Обърнете се към оторизиран сервиз за електроинструменти на Бош Малко протичане на вода е допустимо; при поинтензивен теч се обърнете към оторизиран сервиз. Използвайте разпенващата дюза за високо налягане или включете дюзата 3 в 1 в режим „Разпенване” Разредете го с вода Почистващият препарат не Регулируемата дюза е в позиция се засмуква високо налягане Почистващият препарат е твърде Маркучът за високо налягане е бил Замърсяване или прегъване на маркучите за почистващия

Поддържане и сервиз Техническо обслужване Преди да извършвате каквито и да е дейности по електроинструмента, изключвайте щепсела от Упътване: Изпълнявайте следните процедури по поддръжка редовно, за да си осигурите дълготрайно и надеждно ползване на електроинструмента. Периодично проверявайте електроинструмента за очевидни дефекти, като разхлабени съединения и износени или повредени детайли. Уверете се, че капаците и предпазните съоръжения са изправни и са монтирани правилно. Преди използване извършвайте евентуално необходими ремонтни дейности или техническо обслужване. Ако въпреки прецизното производство и внимателно изпитване електроинструментът се повреди, ремонтът трябва да бъде извършен в оторизиран сервиз за електроинструменти на Бош. Когато се обръщате с въпроси към представителите, винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на електроинструмента. След ползване/съхраняване Изключете пусковия прекъсвач и натиснете спусъка, за освободите налягането от маркуча за високо налягане. Почистете водоструйната машина външно с мека четка и кърпа. Не се допуска използването на вода, разтворители и почистващи препарати. Почистете всички F 016 L70 995 | (16.12.13) Включете оригиналния маркуч. Изплакнете с чиста вода или отстранете прегъването. Ако проблемът продължава, се обърнете към оторизиран сервиз. замърсявания, особено по вентилационните отвори на електродвигателя. Съхраняване след края на сезона: Изпразнете всичката вода от помпата, като оставите електродвигателя да работи няколко секунди и натиснете спусъка. Не поставяйте върху машината други предмети. Съхранявайте машината в помещение, в което няма опасност от замръзване. Уверявайте се, че при прибиране захранващите кабели не са притиснати. Не прегъвайте маркуча за високо налягане. Сервиз и технически съвети www.bosch-do-it.com Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg Опазване на околната среда Вредни за околната среда химикали не трябва да попадат в почвата, в подпочвените води, във водоеми, реки и т.н. При използване на почистващи препарати спазвайте стриктно посочените на опаковката стойности за концентрацията им. Bosch Power Tools OBJ_BUCH-1953-005.book Page 141 Monday, December 16, 2013 1:37 PM Македонски | 141 При почистване на моторни превозни средства спазвайте местните разпоредби: не трябва да се допуска попадането на машинно масло в подпочвените води.

Водоструйната машина, принадлежностите й и опаковките трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини. Не изхвърляйте водоструйни машини при битовите Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и утвърждаването й като национален закон електрическите и електронни устройства, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях Правата за изменения запазени.
