Uvedenie do prevádzky Pre Vašu bezpečnosť Pozor! Pre údržbou a čistením prístroj vždy vypnite a zástrčku sieťovej šnúry vytiahnite zo zásuvky. To isté platí v prípade, ak je poškodená, narezaná alebo zauzlená prívodná šnúra. Prevádzkové napätie výrobku je 230 V AC (striedavý prúd), 50 Hz (pre krajiny mimo EÚ 220 V, 240 V - podľa konkrétneho vyhotovenia). Používajte len schválené predlžovacie šnúry zodpovedajúce predpisom. Bližšie informácie Vám poskytne Vaše autorizované servisné stredisko. Ak chcete používať pri práci s vysokotlakovým čističom predlžovaciu šnúru, treba dodržať nasledovné priemery elektrických vodičov: F 016 L70 995 | (16.12.13) – 1,5 mm2 až do dĺžky max. 20 m – 2,5 mm2 až do dĺžky max. 50 m Upozornenie: Ak používate pri práci predlžovaciu šnúru, musí byť táto vybavená – ako je to popísané v Bezpečnostných predpisoch – ochranným vodičom, ktorý je prostredníctvom zástrčky prepojený s ochranným vodičom Vášho elektrického zariadenia. V prípade pochybností prekonzultujte problém s vyučeným elektrikárom alebo s najbližším autorizovaným servisným strediskom Bosch. BUĎTE OPATRNÝ: Nevhodné predlžovacie šnúry, ktoré nezodpovedajú predpisom, môžu byť nebezpečné. Predlžovacia šnúra, zástrčka a spojka musia byť na používanie vo vonkajšom prostredí vyrobené vo vodotesnom vyhotovení, ktoré je schválené na používanie vo vonkajšom prostredí. Káblové spojky musia byť suché a nesmú ležať na zemi. Na zvýšenie bezpečnosti odporúčame používať ochranný spínač pri poruchových prúdoch (FI) s maximálnym chybovým prúdom 30 mA. Tento ochranný spínač treba pred každým použitím prekontrolovať. Keď je prívodná šnúra poškodená, smie sa zveriť do opravy len autorizovanému servisnému stredisku Bosch. Upozornenie pre produkty, ktoré sa vo veľkej Británii nepredávajú: UPOZORNENIE: Pre Vašu bezpečnosť je potrebné, aby bola zástrčka namontovaná na náradí, spojená s predlžovacou šnúrou. Spojenie predlžovacej šnúry musí byť chránené pred ostrekujúcou vodou, musí byť vyrobené z gumy, alebo musí byť potiahnuté gumou. Predlžovacia šnúra musí byť vybavená odľahčovacími prípravkami pri namáhaní na ťah. Pamätajte na to, že tento prístroj nemôže bežať bez vody. Používanie Zapnutie Vodovodnú hadicu (nie je súčasťou základnej výbavy produktu) spojte s vodovodnou prípojkou a s prístrojom. Zabezpečte, aby sa sieťový vypínač nachádzal v polohe „0“ a prístroj pripojte do zásuvky elektrickej siete. Otvorte vodovodný kohútik. Stlačte blokovanie zapnutia (zadný vypínač na pištoľovej rukoväti), aby ste uvoľnili spúšť. Spúšť stlačte celkom, až kým voda tečie rovnomerne, a v prístroji ani vo vysokotlakovej hadici sa nenachádzal žiaden vzduch. Uvoľnite spúšť. Stlačte blokovanie zapnutia (predný vypínač na pištoľovej rukoväti). Otočte sieťový vypínač Striekaciu pištoľ nasmerujte smerom dole. Stlačte blokovanie zapnutia, aby ste uvoľnili spúšť. Spúšť stlačte celkom. Funkcia Autostop Prístroj samočinne vypne motor, hneď ako sa uvoľní spúšť na pištoľovej rukoväti. Bosch Power Tools OBJ_BUCH-1953-005.book Page 99 Monday, December 16, 2013 1:37 PM Slovensky | 99 Pokyny na používanie Pracovné pokyny pre prácu s čistiacimi prostriedkami Všeobecné pokyny Používajte len také čistiace prostriedky, ktoré sú výslovne vhodné pre vysokotlakový čistič. So zreteľom na ochranu životného prostredia Vám odporúčame, aby ste čistiace prostriedky používali úsporne. Dodržiavajte pokyny o riedení, uvedené na nádržke. Zabezpečte, aby bol vysokotlakový čistič vždy postavený na rovnom podklade. Nechoďte s vysokotlakovou hadicou príliš ďaleko, resp. neťahajte prístroj za hadicu. Mohlo by to mať za následok to, že prístroj nebude spoľahlivo stáť a prevráti sa. Vysokotlakovú hadicu neprelamujte a neprechádzajte cez ňu motorovým vozidlom. Chráňte vysokotlakovú hadicu pred ostrými hranami a rohmi. Tlakovú rúrku s rotujúcim lúčom vody nepoužívajte na umývanie motorových vozidiel. Výstražné upozornenie! Patio Cleaners je určený len na používanie na rovných plochách! Nepoužívajte ho na schodoch ani za zvislých plochách. Nikdy sa nedotýkajte rotačnej dýzy, keď je v prevádzke! Odporúčaná metóda čistenia Krok 1: Uvoľnenie nečistoty Použite vysokotlakovú penovú hadicu alebo použite nastavenie penenia 3 v dýze 1 a čistiaci prostriedok dávkujte úsporne. Krok 2: Odstránenie nečistoty Odstráňte uvoľnenú nečistotu vysokým tlakom. Upozornenie: Pri čistení začínajte so zvislými plochami s prostriedkom na odstraňovanie nečistoty/s čistiacim prostriedkom a postupujte smerom hore. Pri oplachovaní plochy postupujte zhora smerom dole. Hľadanie porúch Symptómy Motor sa nerozbehne Možná príčina Zástrčka nie je pripojená do zásuvky Porucha v zásuvke Poistka vypadla Predlžovacia šnúra je poškodená Motorový istič sa inicioval Prístroj zamrzol Motor zastavuje/zastavil Poistka vypadla Sieťové napätie nie je správne Vypadla poistka Motor beží, ale tlak sa nevytvára Zvuk motora počuť, ale nefunguje Bosch Power Tools Motorový istič sa inicioval Poistka je príliš slabá Dýza je čiastočne upchatá Odstránenie príčiny Zasuňte zástrčku do zásuvky Použite inú zásuvku Vymeňte poistku Pokúste sa zapnúť prístroj bez predlžovacej šnúry Nechajte motor 15 minút vychladnúť Nechajte čerpadlo, vodovodnú hadicu alebo príslušenstvo rozmraziť Vymeňte poistku Prekontrolujte napätie elektrickej siete, musí zodpovedať hodnote uvedenej na typovom štítku prístroja Nechajte motor 15 minút vychladnúť Pripojte prístroj na iný prúdový okruh, ktorý je vhodne zaistený poistkou zodpovedajúcou výkonu vysokotlakového čističa Vyčistite dýzu Napätie siete je nedostatočné Prekontrolujte, či sieťové napätie zodpovedá údajom na typovom štítku. Príliš nízke napätie spôsobené použitím Prekontrolujte, či je použitá vhodná predlžovacia šnúra nevhodnej predlžovacej šnúry Prístroj bol dlhší čas nepoužívaný Obráťte sa na autorizované servisné stredisko Bosch Problémy s funkciou Autostop Obráťte sa na autorizované servisné stredisko Bosch F 016 L70 995 | (16.12.13) OBJ_BUCH-1953-005.book Page 100 Monday, December 16, 2013 1:37 PM 100 | Slovensky Symptómy Pulzujúci tlak Možná príčina Odstránenie príčiny Vo vodovodnej hadici alebo v čerpadle je Vysokotlakový čistič nechajte bežať s otvorenou vzduch striekacou pištoľou, otvoreným vodovodným kohútikom a s dýzou nastavenou na nízky tlak, kým sa dosiahne rovnomerný pracovný tlak Napájanie vodou nie je korektné Prekontrolujte, či vodovodná prípojka zodpovedá hodnotám uvedeným časti Technické údaje. Skontrolujte, či vodovodná prípojka zodpovedá údajom uvedeným v Technických údajoch. Najmenšie hadice, aké sa smú používať, musia mať priemer 1/2" alebo Ø 13 mm Vodný filter je upchatý Vyčistite vodný filter Vodovodná hadica je stlačená alebo Vodovodnú hadicu položte rovno prelomená Vysokotlaková hadica je príliš dlhá Odstráňte predĺženie vysokotlakovej hadice, max. dĺžka vodovodnej hadice je 7 m Dýza je opotrebovaná Dýzu vymeňte Ventil štart/stop je opotrebovaný Spúšť 5 stlačte rýchlo niekoľkokrát za sebou Tlak je rovnomerný, ale príliš nízky Poznámka: Určité príslušenstvo spôsobuje nízky tlak Motor beží, ale tlak je Voda nie je pripojená obmedzený, alebo sa Filter je upchatý pracovný tlak nevytvoril Dýza je upchatá Vysokotlakový čistič sa Čerpadlo alebo striekacia pištoľ sú spúšťa sám od seba netesné Prístroj je netesný Čerpadlo je netesné Čistiaci prostriedok sa nenasáva Malé netesnosti sú prípustné. V prípade väčších netesností sa obráťte na autorizované servisné stredisko. Nastaveiteľná dýza v polohe Vysoký tlak Použite vysokotlakovú penovú hadicu alebo použite nastavenie penenia 3 v dýze 1 Čistiaci prostriedok príliš hustý Zriediť vodou Vysokotlaková hadica bola predĺžená. Pripojte originálnu hadicu. V čistiacom okruhu sú zvyšky alebo Vypláchnuť čistou vodou a odstrániť zúžené miesto Ak by zúžené miesto problém pretrvával, obráťte sa na autorizované servisné stredisko Bosch. Údržba a servis Údržba Pred každou prácou na prístroji vytiahnite zástrčku prívodnej šnúry zo zásuvky a odpojte prívod vody. Upozornenie: Pravidelne vykonávajte nasledujúce práce na údržbe výrobku, aby ste zabezpečili jeho dlhodobé a spoľahlivé používanie. Náradie pravidelne kontrolujte, či nemá viditeľné poruchy, ako napr. uvoľnené spoje, alebo opotrebované prípadne poškodené súčiastky. Skontrolujte, či sú nepoškodené kryty a ochranné prvky a či sú správne namontované. Pred použitím vykonajte prípadne potrebnú údržbu alebo opravu produktu. Ak by tento výrobok napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni elektrického náradia Bosch. F 016 L70 995 | (16.12.13) Pripojte prívod vody Vyčistite filter Vyčistite dýzu Obráťte sa na autorizované servisné stredisko Bosch Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Po použití/uskladnenie Zapnite vypínač a stlačte spúšť, aby ste vysokotlakovú hadicu vyprázdnili. Vonkajšok vysokotlakového čističa dôkladne vyčistite pomocou mäkkej kefy a vyutierajte ho nejakou handrou. Nesmiete používať vodu ani žiadne rozpúšťadlá a leštiace prostriedky. Odstráňte všetky nečistoty, predovšetkým tie, ktoré sa usadili na vzduchových štrbinách motora. Skladovanie po skončení sezóny Vyprázdnite vodu z čerpadla takým spôsobom, že necháte motor niekoľko sekúnd bežať a podržíte stlačenú spúšť. Neklaďte na tento elektrický prístroj žiadne iné predmety. Neskladujte prístroj v priestore, kde môže mrznúť. Bosch Power Tools OBJ_BUCH-1953-005.book Page 101 Monday, December 16, 2013 1:37 PM Magyar | 101 Zabezpečte, aby nebola sieťová šnúra počas uskladnenia produktu nejakým spôsobom zacviknutá. Vysokotlakovú hadicu nekrčte a nelámte. Servisné stredisko a poradenstvo pri používaní www.bosch-do-it.com Slovakia Na www.bosch-pt.sk si môžete objednať opravu Vášho stroja online. Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Ochrana životného prostredia Chemikálie, ktoré zaťažujú životné prostredie, sa nesmú dostať do pôdy ani do spodnej vody, do rybníkov, do riek a pod. V prípade použitia čistiacich prostriedkov presne dodržiavajte údaje uvedené na obale a predpísané riedenie. Pri čistení motorových vozidiel dodržiavajte miestne predpisy: Treba zabrániť tomu, aby sa ostriekaný olej dostal do spodnej vody. Likvidácia Vysokotlakový čistič, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie. Neodhadzujte ručný vysokotlakový čistič do komunálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrobkoch a podľa jej aplikácií v národnom práve Vášho štátu sa musia už nepoužiteľné elektrické a elektronické prístroje zbierať separovane a dávať na recykláciu zodpovedajúcu ochrane životného prostredia. Zmeny vyhradené. Magyar Biztonsági előírások A képjelek magyarázata Általános tájékoztató a veszélyekről. Sohase irányítsa a vízsugarat emberekre, állatokra, magára a készülékre, vagy más elektromos alkatrészekre. Figyelem: A nagynyomású sugár veszélyes lehet, ha azt nem a rendeltetésének megfelelően használják. Bosch Power Tools A berendezést az érvényes előírásoknak megfelelően sohasem szabad egy rendszerleválasztó nélkül az ivóvíz hálózatra csatlakoztatni. Használjon az IEC 61770 előírásainak megfelelő BA típusú rendszerleválasztót. Az a víz, amely keresztülfolyik a rendszerleválasztón, már nem ivóvíz. Biztonsági útmutató a nagynyomású tisztítók számára Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. A készülékre felszerelt figyelmeztető és tájékoztató táblák a veszélymentes üzemhez szükséges fontos tájékoztatásokat tartalmaznak. A Kezelési Útmutatóban található szabályok mellett az általános biztonsági és balesetelhárítási előírásokat is be kell tartani. Áramcsatlakozás Az áramforrás feszültségének meg kell egyeznie a berendezés típustábláján található adatokkal. Célszerű a berendezést csak olyan dugaszolóaljzathoz csatlakoztatni, amely fel van szerelve egy 30 mA hibaáram védőkapcsolóval. Akkor is húzza ki a csatlakozó dugót a dugaszolóaljzatból, ha a berendezést akár csak rövid ideig felügyelet nélkül hagyja. Az elektromos feszültségellátásnak meg kell felelnie az IEC 60364-1 előírásainak. Ha a csatlakozó vezetéket ki kell cserélni, ezzel a munkával a biztonság veszélyeztetésének elkerülésére a gyártót, a gyártó erre feljogosított vevőszolgálatát vagy egy megfelelő szakképzettségű személyt kell megbízni. Sohase fogja meg nedves kézzel a hálózati csatlakozó dugót. Ne húzza ki a hálózati csatlakozó dugót, miközben a készülékkel dolgozik. Ne menjen keresztül járművel a hálózati csatlakozó vezetéken vagy a hosszabbító kábelen, ne préselje össze és ne húzza meg erősen azt, mert megrongálódhat. A kábelt óvja meg az éles peremektől, magas hőmérséklettől és olajtól. Ne használja a készüléket, ha a hálózati tápvezeték vagy fontos alkatrészek, mint a magas nyomású tömlő, a szórópisztoly vagy a biztonsági berendezések megrongálódtak. Figyelem: A nem előírásszerű hosszabbító kábelek veszélyesek lehetnek. Egy hosszabbító alkalmazása esetén csak vízhatlan kivitelű csatlakozó dugót és csatlakozást szabad használni. A hosszabbító vezeték keresztmetszetének meg kell felelnie az Üzemeltetési útmutató előírásainak és fröccsenő víz F 016 L70 995 | (16.12.13) OBJ_BUCH-1953-005.book Page 102 Monday, December 16, 2013 1:37 PM 102 | Magyar ellen védett kivitelben kell készülnie. A dugós csatlakozó nem feküdhet vízben. A feszültség ellátó vagy hosszabbító kábel csatlakozó dugójának kicserélésekor a fröccsenő víz elleni védelemnek és a mechanikai stabilításnak meg kell maradnia. Vízcsatlakozás Ügyeljen a vízszolgáltató vállalat előírásainak betartására. Ügyeljen arra, hogy valamennyi csatlakozó tömlő csavarkötése tömör legyen. Csak egy 12,7 mm (1/2") átmérőjű, megerősített tömlőt használjon. A berendezést sohasem szabad visszáram szelep nélkül csatlakoztatni az ivóvízellátáshoz. A visszáram szelepen keresztülfolyt víz már nem tekinthető ivóvíznek. A nagynyomású tömlőnek nem szabad megrongálódott állapotban lennie (szétrobbanási veszély). Egy megrongálódott nagynyomású tömlőt azonnal ki kell cserélni. Csak a gyártó által javasolt tömlőket és összeköttetéseket szabad használni. A magas nyomású tömlők, szerelvények és csatlakozók a készülék biztonsága szempontjából igen fontos alkatrészek. Csak a gyártó által javasolt tömlőket, szerelvényeket és csatlakozásokat használja. A vízcsatlakozásnál csak tiszta vagy szűrt vizet szabad használni. Alkalmazás A használat előtt ellenőrizze a berendezés és valamennyi tartozék előírásszerű állapotát és üzembiztonságát. Ha a bernedezés vagy valamelyik tartozék nincs kifogástalan állapotban, nem szabad használni. Ne irányítsa a vízsugarat saját magára, vagy más személyekre, hogy így tisztítsa meg a ruháját vagy cipőjét. Sohase szívjon fel oldószert tartalmazó folyadékokat vagy hígítatlan savakat, acetont és oldószereket, beleértve a benzint, festékhígítót és fűtőolajat, mivel ezeknek az anyagoknak a ködpermete igen gyúlékony, robbanékony és mérgező. A berendezés veszélyes területeken (például töltő állomások) való használata esetén tartsa be a megfelelő biztonsági előírásokat. A berendezést robbanásveszélyes helyiségekben üzemeltetni tilos. A berendezést stabil alapra kell helyezni. Csak a berendezést gyártó cég által javasolt tisztítószereket használjon, és vegye figyelembe a gyártónak a használatra és a hulladékkezelésre vonatkozó, valamint egyéb tájékoztatóját. A munkaterületen minden áram alatt álló résznek fröccsenő víz ellen védett kivitelben kell készülnie. A szórópisztoly ravaszát üzem közben nem szabad a „ON” (BE) helyzetben rögzíteni. Viseljen a fröccsenő víz elleni védelemre alkalmas védőruhát. Ne használja a berendezést, ha annak F 016 L70 995 | (16.12.13) hatótávolságán belül más személyek védőruha nélkül tartózkodnak. Szükség esetén viseljen megfelelő személyi védőfelszerelést a fröccsenő víz elleni védelemre, például védőszemüveget, porvédő maszkot, hogy védje magát a víz, részecskék és aeroszolok ellen, amelyeket a tárgyak visszaverhetnek. A magas nyomás következtében tárgyak visszapattanhatnak. Szükség esetén viseljen megfelelő személyi védőfelszerelést, például védőszemüveget. A nagynyomású vízsugár által kiváltott megrongálódások megelőzésére a gépjárművek gumiabroncsait és szelepeit csak legalább 30 cm távolságból szabad tisztítani. A megrongálódás első jele a gumiabroncsok elszíneződése. A megrongálódott gumiabroncsok/szelepek életveszélyesek. Az azbesztet és egyéb, az egészségre káros hatású anyagokat tartalmazó tárgyakat nem szabad a berendezéssel lefröcskölni. A javasolt tisztítószereket ne használja higítatlanul. A termékek biztonságosak, mivel nem tartalmaznak savakat, lúgokat vagy a környezetrongáló hatású anyagokat. A tisztítószereket célszerű a gyerekek által el nem érhető helyen tárolni. Ha a tisztítószer valakinek a szemébe jut, azt azonnal, bő vízzel ki kell öblíteni. A tisztítószer lenyelése esetén azonnal hívjon orvost. Sohase használja a nagynyomású tisztítót szűrő nélkül, vagy egy elszennyeződött vagy megrongálódott szűrővel. Ha a nagynyomású tisztítót szűrő nélkül, vagy elszennyeződött szűrővel használja, a szavatosság megszűnik. Fémalkatrészek hosszabb használat sorón forróvá válhatnak. Szükség esetén viseljen védő kesztyűt. Rossz időjárási feltételek esetén, mindenek előtt egy közeledő vihar esetén ne dolgozzon a nagynyomású tisztítóval. Kezelés A kezelő személy a berendezést csak a rendeltetésének megfelelően használja. Vegye figyelembe a helyi adottságokat. Munka közben tudatosan ügyeljen a közelben lévő más személyekre, mindenek előtt gyerekekre. A berendezést csak olyan személyek használhatják, akik a berendezés használatában és kezelésében megfelelő kiképzésben részesültek, vagy akik igazolni tudják, hogy kezelni tudják a berendezést. A berendezést gyerekek vagy fiatalkorúak nem üzemeltethetik. Gyerekeket nem szabad a készülékkel felügyelet nélkül hagyni, nehogy a készülékkel játsszanak. Ezt a készüléket olyan személyek is használhatják, akiknek a fizikai, érzékelési, vagy értelmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, ha az ilyen személyekre egy más személy felügyel, vagy ha megfelelően kioktatták őket a készülék használatára és megértették az azokkal kapcsolatos veszélyeket. Bosch Power Tools OBJ_BUCH-1953-005.book Page 103 Monday, December 16, 2013 1:37 PM Magyar | 103 A berendezést bekapcsolt állapotban sohasem szabad felügyelet nélkül hagyni. A magas nyomású fúvókából kilépő vízsugár visszalökő hatást hoz létre. Ezért a szórópisztolyt és a permetező lámdzsát mindkét kezével szorosan fogja. szimbólumok helyes interpretálása segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában. Jel Magyarázat Mozgásirány Szállítás A szállítás előtt kapcsolja ki és biztosítsa kikapcsolt helyzetben a berendezést. Tömeg Karbantartás

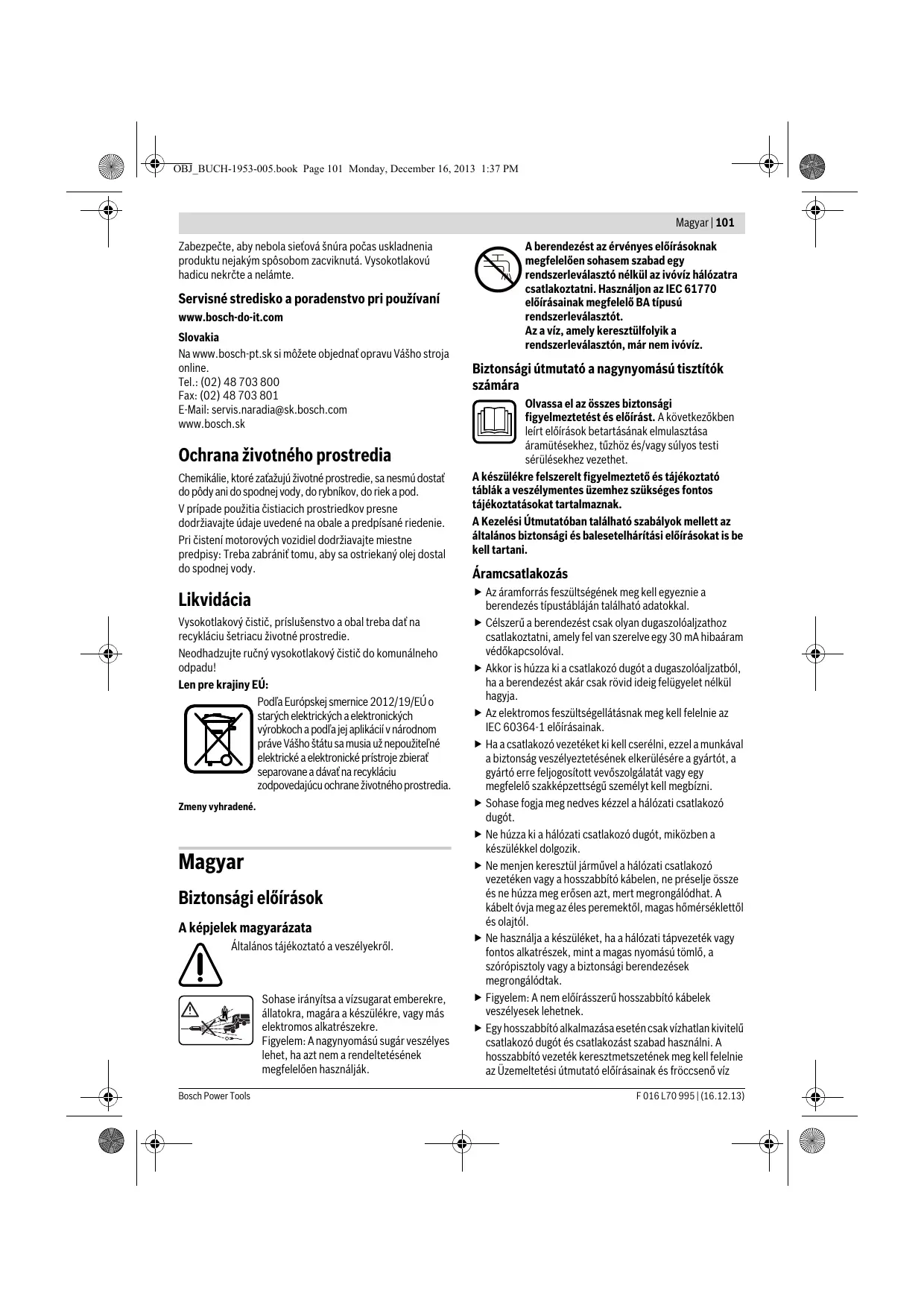

A berendezést bármely tisztítási és karbantartási munka megkezdése, valamint bármely tartozék kicserélése előtt ki kell kapcsolni. Húzza ki a hálózati csatlakozó dugót, ha a berendezést hálózati feszültséggel üzemelteti. A berendezést csak erre feljogosított Bosch vevőszolgálati műhelyek javíthatják.

Tartozékok és pótalkatrészek Rendeltetésszerű használat A berendezéshez csak a gyártó által engedélyezett tartozékokat és pótalkatrészek szabad használni. Az eredeti tartozékok és eredeti pótalkatrészek garantálják a berendezés zavarmentes üzemét. Jelképes ábrák Az ezt követő jelmagyarázat az Üzemeltetési útmutató elolvasásának és megértésének megkönnyítésére szolgál. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A Alacsony nyomás Magas nyomás Tartozékok A készülék felületek és tárgyak szabadban való tisztítására, berendezések, járművek és csónakok tisztítására szolgál, amennyiben megfelelő tartozékok, mint például a Bosch által engedélyezett tisztítószerek, kerülnek felhasználásra. A rendeltetésszerű használat egy 0 °C és 40 °C közötti környezeti hőmérsékletre vonatkozik. Ez a termék ipari méretekben való alkalmazásra nem alkalmas. Műszaki adatok Nagynyomású tisztító Cikkszám Névleges teljesítményfelvétel Hozzáfolyási hőmérséklet max. Hozzáfolyási vízmennyiség min. Megengedett nyomás Névleges nyomás Átfolyás Maximális bemeneti nyomás Automatikus leállítási funkció Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint Érintésvédelmi osztály Gyári szám

6,65/8,12 7,83/8,82 8,9 /II /II /II Lásd a nagynyomású tisztítón elhelyezett gyári számot (típustábla) A bekapcsolási folyamatok rövid időtartamú feszültségcsökkenést okoznak. Hátrányos hálózati viszonyok esetén ez negatív hatással lehet más berendezések működésére. Ha a hálózati impedancia alacsonyabb, mint 0,153 nem kell hálózati zavarokra számítani. Bosch Power Tools F 016 L70 995 | (16.12.13) OBJ_BUCH-1953-005.book Page 104 Monday, December 16, 2013 1:37 PM 104 | Magyar Zaj és vibráció értékek A zajmérési eredmények a 2000/14/EK szabványnak (1,60 m magasságban, 1 m távolságban) megfelelően kerültek meghatározásra. A készülék A-értékelésű zajszintjének tipikus értékei: Hangnyomásszint Hangteljesítményszínt Bizonytalanság, K Viseljen fülvédőt! Rezgési összértékek (a három irány vektorösszege) az EN 60335 szabvány szerint: Rezgés kibocsátási érték ah Bizonytalanság, K

Megfelelőségi nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60335 a 2011/65/EU, 2004/108/EK, 2006/42/EK, 2000/14/EK irányelveknek megfelelően. 2000/14/EK: Garantált hangteljesítmény-szint A konformítás megállapítási eljárás leírása a V függelékben található. Termék kategória: 27 A műszaki dokumentációja (2006/42/EK, 2000/14/EK) a következő helyen található: Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9 A tevékenység célja A pisztoly tárolása A pisztoly/lándzsa/fúvóka tárolása a kezelés során A tömlő behelyezése a tömlőtartóba Tárolás Tartozék kiválasztása Ábra

Üzembe helyezés Az Ön biztonságáért Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Felszerelés és üzemeltetés A tevékenység célja Szállítmány tartalma A fogantyú lehajtása A lándzsa csatlakoztatása a szórópisztolyhoz A nagynyomású tömlő/szórópisztoly csatlakoztatása A fúvókák felhelyezése Vízcsatlakozás Be-/kikapcsolás A fúvókasugár beállítása Az öblítőszeres palack csatlakoztatása Tisztítsa meg a szűrőt Tisztítsa meg a fúvókát F 016 L70 995 | (16.12.13) Ábra

Figyelem! A berendezés karbantartása vagy tisztítása előtt kapcsolja ki a berendezést és húzza ki a hálózati csatlakozó dugót. Ugyanez érvényes azokra az esetekre is, amikor a hálózati csatlakozó kábel megrongálódott, belevágtak, vagy beakadt valamibe. Az üzemi feszültség 230 V AC, 50 Hz (az EU-n kívüli országokban a kiviteltől függően 220 V, 240 V). Csak engedélyezett hosszabbító kábelt használjon. További információkat az erre feljogosított vevőszolgálattól kaphat. Ha a nagynyomású tisztító üzemeltetéséhez egy hosszabbító kábelt használ, akkor a következő vezeték keresztmetszetekre van szükség: – 1,5 mm2 legfeljebb 20 m hosszúságig – 2,5 mm2 legfeljebb 50 m hosszúságig Megjegyzés: Ha egy hosszabbító kábelt használ, akkor annak – amint az a biztonsági előírásokban leírásra került – egy védővezetékkel kell rendelkeznie, amely a csatlakozó dugón keresztül össze van kötve az Ön elektromos berendezésének védővezetékével. Bosch Power Tools OBJ_BUCH-1953-005.book Page 105 Monday, December 16, 2013 1:37 PM Magyar | 105 Kétséges esetekben kérdezzen meg erről egy megfelelő képzésű villanyszerelőt vagy a következő Bosch szerviz képviseletet. VIGYÁZAT: A nem előírásszerű hosszabbító kábelek veszélyesek lehetnek. A hosszabbító kábeleknek, csatlakozó dugóknak és csatlakozásoknak vízhatlan, szabadtéri használatra engedélyezett kivitelűeknek kell lenniük. A kábelösszeköttetéseket szárazon kell tartani, és nem szabad közvetlenül a földre fektetni. A biztonság megnövelésére használjon egy legfeljebb 30 mA hibaáramú hibaáram-kapcsolót. Ezt a hibaáramkapcsolót minden egyes használat előtt ellenőrizni kell. Ha a csatlakozó vezeték megrongálódott, azt csak egy Bosch márkaszervizzel szabad megjavíttatni. Tájékoztató azon termékekről, amelyek nem Nagybritanniában kerülnek eladásra: FIGYELEM: A berendezésre szerelt csatlakozó dugót az Ön biztonsága érdekében össze kell kapcsolni a hosszabbító kábellel. A hosszabbító csatlakozójának fröccsenő víz ellen védett kivitelűnek kell lennie, gumiból kell készülnie, vagy gumival kell bevonva lennie. A hosszabbítókábelt csak egy húzásmentesítővel felszerelve szabad használni. Ügyeljen arra, hogy ezt a berendezést nem szabad víz nélkül üzemeltetni. Üzemeltetés Bekapcsolás Csatlakoztassa a víztömlőt (nem tartozik a szállítmányhoz) a vízcsatlakozással és a berendezéssel. Gondoskodjon arról, hogy a hálózati kapcsoló a „0” helyzetben álljon, majd csatlakoztassa a berendezést a dugaszolóaljzathoz. Nyissa ki a vízcsapot. Oldja fel a bekapcsolás reteszelését (hátsó kapcsoló a pisztoly fogantyúján), hogy ezzel szabaddá tegye a ravaszt. Nyomja be teljesen a ravaszt, amíg a víz egyenletesen folyik és nem marad levegő a készülékben és a nagynyomású tömlőben. Engedje el a ravaszt. Nyomja meg a bekapcsolás reteszelését (első kapcsoló a pisztoly fogantyúján). Forgassa el a hálózati kapcsoló. Irányítsa lefelé a szórópisztolyt. Nyomja meg a bekapcsolás reteszelését, hogy szabaddá tegye a ravaszt. Nyomja be teljesen a ravaszt. Automatikus leállítási funkció A berendezés kikapcsolja a motort, mihelyt a kezelő elengedi a pisztoly fogantyúján elhelyezett működtető billentyűt. Munkavégzési tanácsok Általános tudnivalók Gondoskodjon arról, hogy a nagynyomású tisztító sík alapon álljon. Sohase menjen túl messze előre a nagynyomású tömlővel, illetve ne húzza maga után a nagynyomású tisztítót a tömlőnél fogva. Ez ahhoz vezethet, hogy a nagynyomású tisztító nem áll stabilan és feldől. Ne törje meg a nagynyomású tömlőt és ne menjen át rajta egy gépjárművel. Óvja meg a nagynyomású tömlőt az éles sarkoktól vagy élektől. A forgó sugarú fúvókát ne használja autómosáshoz. Figyelmeztetés! A Patio Cleaners csak sík felületeken való alkalmazásra használható! Lépcsőkön és függőleges felületeken ne használja. Sohase érjen hozzá a forgó fúvókához, ha az üzemben van! Munkavégzési tanácsok a tisztítószerekkel végzett munkához Csak olyan tisztítószereket használjon, amelyek kifejezetten a nagynyomású tisztítókhoz megfelelőek. A környezetvédelmi meggondolásoknak megfelelően azt javasoljuk, hogy csak takarékosan használja a tisztítószereket. Vegye figyelembe a tartályon megadott hígítási javaslatokat. A javasolt tisztítási módszer

1. lépés: A szennyezések leoldása

Használja a nagynyomású habfúvókát vagy használja a 3 1ben fúvóka hab-beállítását és takarékosan adagolja a tisztítószert.

2. lépés: Távolítsa el a szennyeződést

Magas nyomással távolítsa el a meglazított szennyeződést. Megjegyzés: A függőleges felületek tisztítását kezdje a tisztítószerrel alul és haladjon a munka során felfelé. A leöblítésnél felülről lefelé haladjon. Hibakeresés Probléma A motor nem indul el Bosch Power Tools Lehetséges ok A csatlakozó dugó nincs bedugva a dugaszolóaljzatba A dugaszolóaljzat hibás A biztosíték leoldott A hosszabbító kábel megrongálódott A motorvédelem kioldott Befagyott Elhárítás módja Csatlakoztassa a csatlakozó dugót Használjon egy másik dugaszolóaljzatot Cserélje ki a biztosítékot Próbálja meg hosszabbító kábel nélkül Hagyja a motort 15 percig lehűlni Olvassza fel a szivattyút, víztömlőt vagy tartozékot F 016 L70 995 | (16.12.13) OBJ_BUCH-1953-005.book Page 106 Monday, December 16, 2013 1:37 PM 106 | Magyar Probléma A motor állva marad A biztosíték kiold A motor jár, de nincs nyomás Motorzaj van, de nincs működés Pulzáló nyomás A nyomás egyenletes, de túl alacsony Figyelem: Egyes tartozékok alacsonyabb nyomáshoz vezetnek A motor jár, de a nyomás korlátozott, vagy nincs üzemi nyomás A nagynyomású tisztító magától elindul A berendezés nem tömített A berendezés nem szívja fel a tisztítószert F 016 L70 995 | (16.12.13) Lehetséges ok A biztosíték leoldott Nem helyes a hálózati feszültség A motorvédelem kioldott A biztosíték túl gyenge A fúvóka részlegesen eldugult Nem kielégítő hálózati feszültség Túl alacsony feszültség egy hosszabbító alkalmazása miatt A berendezést hosszú ideig nem használták Problémák az autostop-funkcióval Levegő van a víztömlőben vagy a szivattyúban Elhárítás módja Cserélje ki a biztosítékot Ellenőrizze a hálózati feszültséget, a hálózati feszültségnek meg kell egyeznie a típustáblán megadott értéknek Hagyja a motort 15 percig lehűlni Csatlakoztassa a berendezést egy olyan áramkörhöz, amely a nagynyomású tisztító teljesítményének megfelelő biztosítékkal van ellátva Tisztítsa meg a fúvókát Ellenőrizze, hogy a villamos hálózat feszültsége megfelel-e a típustáblán található adatoknak. Ellenőrizze, hogy a hosszabbító megfelelő-e Forduljon egy erre feljogosított Bosch vevőszolgálathoz Forduljon egy erre feljogosított Bosch vevőszolgálathoz Járassa nyitott szórópisztoly, nyitott vízcsap és alacsony nyomásra beállított fúvóka mellett a nagynyomású tisztítót, amíg az el nem ér egy egyenletes üzemi nyomást A vízellátás nem felel meg a Ellenőrizze, hogy a vízcsatlakozó megfelel-e a műszaki követelményeknek adatokban leírt értékeknek. A legvékonyabb megengedett víztömlő mérete 1/2" vagy Ø 13 mm A vízszűrő eldugult Tisztítsa meg a vízszűrőt A víztömlő meg van törve vagy össze Egyenesen fektesse le a víztömlőt van préselve A nagynyomású tömlő túl hosszú Vegye le a nagynyomású tömlő hosszabbítását, a víztömlő legnagyobb megengedett hossza 7 m A fúvóka elhasználódott Cserélje ki a fúvókát A start-/stoppszelep elhasználódott 5-ször gyorsan egymás után húzza meg a működtető billentyűt A berendezés nincs csatlakoztatva a vízvezetékhez A szűrő eldugult A fúvóka eldugult A szivattyú vagy a szórópisztoly nincs jól tömítve A szivattyú nincs jól tömítve A szabályozható fúvóka a magas nyomás helyzetben van A tisztítószer túlságosan sűrűnfolyó A magas nyomású tömlőt meghosszabbították. Maradékok vagy beszűkülések a tisztítószer körforgásában A vízvezeték csatlakoztatása Tisztítsa meg a szűrőt Tisztítsa meg a fúvókát Forduljon egy erre feljogosított Bosch vevőszolgálathoz Kisebb mértékű vízszivárgások megengedhetőek; de nagyobb szivárgások esetén lépjen kapcsolatba a vevőszolgálattal. Használja a nagynyomású habfúvókát vagy használja a 3 1-ben fúvóka hab-beállítását Hígítsa fel vízzel Csatlakoztassa az eredeti tömlőt. Tiszta vízzel öblítse ki és szüntesse meg a beszűküléseket. Ha a probléma továbbra is fennáll, kérjen tanácsot a Bosch szervizközponttól. Bosch Power Tools OBJ_DOKU-35451-006.fm Page 107 Tuesday, January 28, 2014 2:24 PM Magyar | 107 Karbantartás és szerviz Karbantartás A hálózati csatlakozó dugót a készüléken végzendő bármely munka megkezdése előtt húzza ki és szerelje le a víz csatlakozást is. Megjegyzés: Rendszeresen hajtsa végre az alábbi karbantartási munkákat, hogy biztosítsa a berendezés hosszú, megbízható működését. Rendszeresen ellenőrizze, nem észlelhetők-e a berendezésen nyilvánvaló hiányosságok, mint laza rögzítések és elkopott vagy megrongált alkatrészek. Ellenőrizze, hogy a burkolatok és védőberendezések nincsenek-e megrongálódva és helyesen vannak-e felszerelve. A használat előtt hajtsa végre a szükséges karbantartási és javítási munkákat. Ha a berendezés a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch kerti kisgép-műhely ügyfélszolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a berendezés típustábláján található 10jegyű megrendelési számot. Használat után/tárolás Kapcsolja ki a be-/kikapcsolót és nyomja meg a ravaszt, hogy kiürítse a nagynyomású tömlőt. Egy puha kefével és egy kendővel alaposan tisztítsa meg a nagynyomású tisztító külső részeit. Víz, oldószer és politúr használata tilos. Távolítson el minden szennyeződést, különösen alaposan tisztítsa meg a motor szellőzőnyílásait. Tárolás a szezon vége után: Ürítse ki az összes vizet a szivattyúból, ehhez működtesse néhány másodpercig a motort és működtesse a billentyűt. Ne tegyen más tárgyakat a berendezésre. A készüléket fagymentes környezetben tárolja. Gondoskodjon arról, hogy a kábelek a tárolás során ne csípődjenek be. Ne törje meg és ne hajtsa be a magas nyomású tömlőt. Vevőszolgálat és használati tanácsadás www.bosch-do-it.com Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. Tel.: (061) 431-3835 Fax: (061) 431-3888 Környezetvédelem A környezetre káros vegyi anyagok nem nem szabd a talajvízbe, tavakba, folyókba, stb. jutniuk. A tisztítószerek használatakor pontosan tartsa be a csomagoláson megadott előírásokat és az előírt koncentrációt. A motoros gépjárművek tisztítása során ügyeljen a helyi előírások betartására: Meg kell akadályozni, hogy a lemosott olaj a talajvízbe jusson. Bosch Power Tools Eltávolítás A nagynyomású tisztítókat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki a nagynyomású tisztítókat a háztartási szemétbe! Csak az EU-tagországok számára: Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és a megfelelő országos törvényekbe való átültetésének megfelelően a már nem használható elektromos és elektronikus berendezéseket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. A változtatások joga fenntartva.
