MANUAL DE USUARIO AQT 40-13 BOSCH

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Página

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina

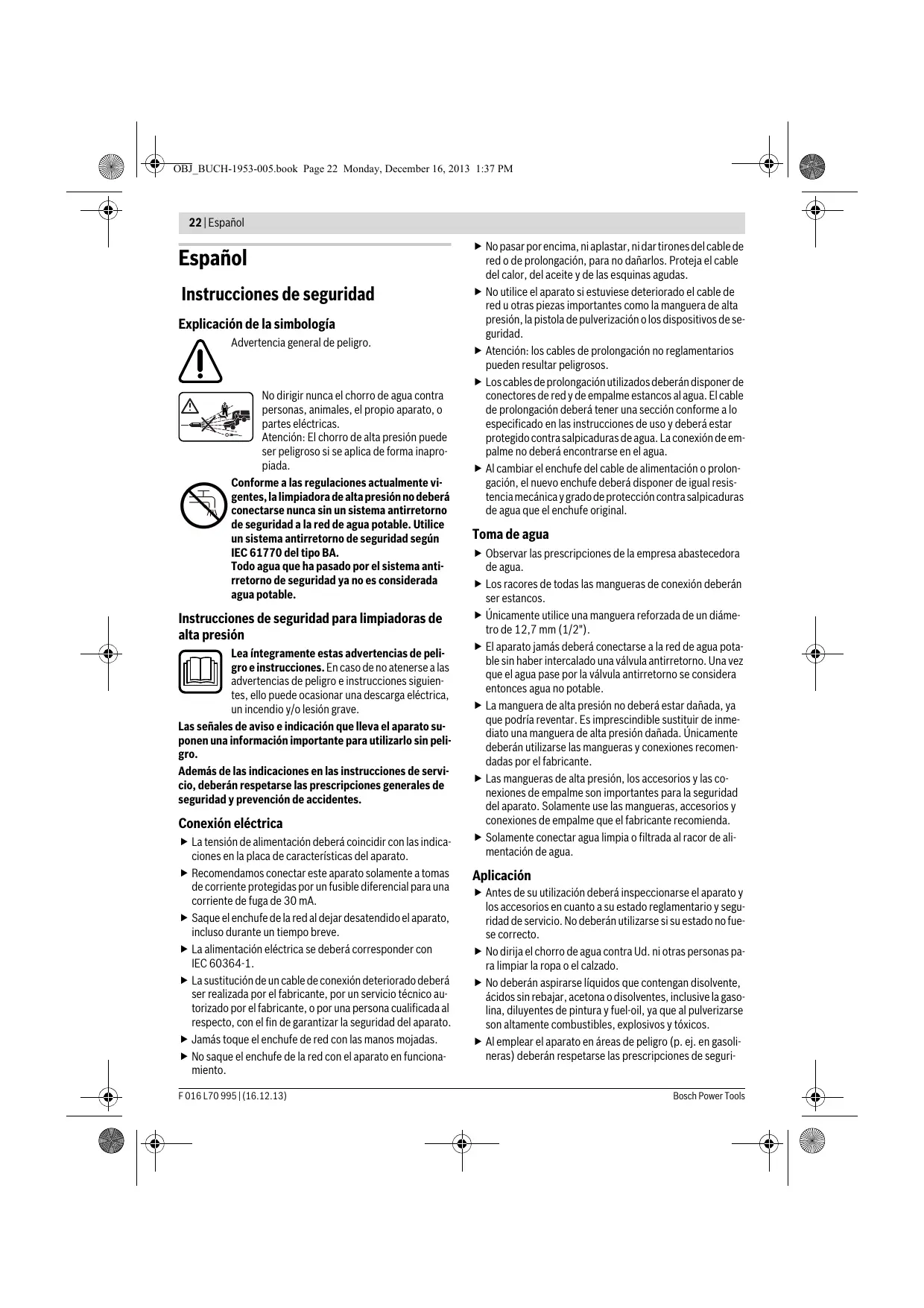

Español Instrucciones de seguridad Explicación de la simbología Advertencia general de peligro. No dirigir nunca el chorro de agua contra personas, animales, el propio aparato, o partes eléctricas. Atención: El chorro de alta presión puede ser peligroso si se aplica de forma inapropiada. Conforme a las regulaciones actualmente vigentes, la limpiadora de alta presión no deberá conectarse nunca sin un sistema antirretorno de seguridad a la red de agua potable. Utilice un sistema antirretorno de seguridad según IEC 61770 del tipo BA. Todo agua que ha pasado por el sistema antirretorno de seguridad ya no es considerada agua potable. Instrucciones de seguridad para limpiadoras de alta presión Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Las señales de aviso e indicación que lleva el aparato suponen una información importante para utilizarlo sin peligro. Además de las indicaciones en las instrucciones de servicio, deberán respetarse las prescripciones generales de seguridad y prevención de accidentes. Conexión eléctrica La tensión de alimentación deberá coincidir con las indicaciones en la placa de características del aparato. Recomendamos conectar este aparato solamente a tomas de corriente protegidas por un fusible diferencial para una corriente de fuga de 30 mA. Saque el enchufe de la red al dejar desatendido el aparato, incluso durante un tiempo breve. La alimentación eléctrica se deberá corresponder con IEC 60364-1. La sustitución de un cable de conexión deteriorado deberá ser realizada por el fabricante, por un servicio técnico autorizado por el fabricante, o por una persona cualificada al respecto, con el fin de garantizar la seguridad del aparato. Jamás toque el enchufe de red con las manos mojadas. No saque el enchufe de la red con el aparato en funcionamiento. F 016 L70 995 | (16.12.13) No pasar por encima, ni aplastar, ni dar tirones del cable de red o de prolongación, para no dañarlos. Proteja el cable del calor, del aceite y de las esquinas agudas. No utilice el aparato si estuviese deteriorado el cable de red u otras piezas importantes como la manguera de alta presión, la pistola de pulverización o los dispositivos de seguridad. Atención: los cables de prolongación no reglamentarios pueden resultar peligrosos. Los cables de prolongación utilizados deberán disponer de conectores de red y de empalme estancos al agua. El cable de prolongación deberá tener una sección conforme a lo especificado en las instrucciones de uso y deberá estar protegido contra salpicaduras de agua. La conexión de empalme no deberá encontrarse en el agua. Al cambiar el enchufe del cable de alimentación o prolongación, el nuevo enchufe deberá disponer de igual resistencia mecánica y grado de protección contra salpicaduras de agua que el enchufe original. Toma de agua Observar las prescripciones de la empresa abastecedora de agua. Los racores de todas las mangueras de conexión deberán ser estancos. Únicamente utilice una manguera reforzada de un diámetro de 12,7 mm (1/2"). El aparato jamás deberá conectarse a la red de agua potable sin haber intercalado una válvula antirretorno. Una vez que el agua pase por la válvula antirretorno se considera entonces agua no potable. La manguera de alta presión no deberá estar dañada, ya que podría reventar. Es imprescindible sustituir de inmediato una manguera de alta presión dañada. Únicamente deberán utilizarse las mangueras y conexiones recomendadas por el fabricante. Las mangueras de alta presión, los accesorios y las conexiones de empalme son importantes para la seguridad del aparato. Solamente use las mangueras, accesorios y conexiones de empalme que el fabricante recomienda. Solamente conectar agua limpia o filtrada al racor de alimentación de agua. Aplicación Antes de su utilización deberá inspeccionarse el aparato y los accesorios en cuanto a su estado reglamentario y seguridad de servicio. No deberán utilizarse si su estado no fuese correcto. No dirija el chorro de agua contra Ud. ni otras personas para limpiar la ropa o el calzado. No deberán aspirarse líquidos que contengan disolvente, ácidos sin rebajar, acetona o disolventes, inclusive la gasolina, diluyentes de pintura y fuel-oil, ya que al pulverizarse son altamente combustibles, explosivos y tóxicos. Al emplear el aparato en áreas de peligro (p. ej. en gasolineras) deberán respetarse las prescripciones de seguri- Español | 23 dad correspondientes. Está prohibida su operación en lugares con peligro de explosión. El aparato deberá colocarse sobre una base estable. Usar exclusivamente los productos de limpieza que el fabricante del aparato recomienda y observar las indicaciones de aplicación, eliminación y advertencia del fabricante. Todas las partes portadoras de tensión situadas en la zona de trabajo, deberán protegerse contra salpicaduras de agua. El gatillo de conexión de la pistola de pulverización no deberá bloquearse en la posición “ON” durante el funcionamiento. Utilice una vestimenta de protección apropiada contra salpicaduras de agua. No use el aparato en la proximidad de otras personas, a no ser que éstas utilicen una vestimenta de protección. Si fuese preciso, utilice un equipo de protección (PSA) apropiado contra salpicaduras de agua, p. ej., gafas de protección, mascarilla antipolvo, etc. para protegerse del agua, partículas y/o aerosoles proyectados hacia atrás por los objetos. El chorro a alta presión puede hacer rebotar objetos hacia atrás. Utilice un equipo de protección personal apropiado, p. ej., unas gafas de protección. Para evitar deterioros en neumáticos o válvulas, solamente orientar el chorro de alta presión contra ellos manteniendo una distancia mínima de 30 cm. Un primer indicio de deterioro es la decoloración del neumático. Un neumático o válvula dañados pueden suponer un peligro de muerte. No aplicar el chorro a presión contra materiales que contengan amianto u otros materiales nocivos para la salud. No usar los productos de limpieza recomendados sin rebajarlos. Estos productos no incorporan ácidos, bases, ni otras sustancias que dañen al medio ambiente. Recomendamos guardar los productos de limpieza fuera del alcance de los niños. En caso de contacto con los ojos, enjuagarlos inmediatamente con agua abundante; en caso de ingestión consulte inmediatamente a un médico. Nunca utilice la limpiadora de alta presión sin el filtro, o estando éste sucio o dañado. En caso de emplear la limpiadora de alta presión sin el filtro, o con el filtro sucio o dañado, se denegará la garantía. Las piezas metálicas pueden ponerse calientes tras un uso prolongado. Si procede, emplear guantes de protección. No trabaje con la limpiadora de alta presión bajo condiciones climáticas adversas, especialmente si se avecina una tormenta. El aparato deberá ser utilizado solamente por personas que hayan sido instruidas en su manejo, o por aquellas que puedan demostrar su capacidad para manejarlo. El aparato no deberá operarse por niños o menores de edad. Los niños deberán ser vigilados con el fin de evitar que jueguen con el aparato. Este aparato puede ser utilizado por personas que presenten una discapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, siempre que sean supervisados o que hayan sido instruidos en el manejo seguro del aparato y que sean conscientes de los peligros que ello alberga. Jamás deje el aparato conectado sin vigilancia. El chorro de agua expelido por la boquilla de alta presión produce un efecto retropropulsor. Por ello, sujetar firmemente con ambas manos la pistola y la lanza de pulverización. Transporte Siempre que transporte el aparato éste deberá desconectarse y asegurarse. Mantenimiento Desconecte el aparato antes de realizar cualquier trabajo de limpieza o mantenimiento y al cambiar los accesorios. Extraiga el enchufe si el aparato trabaja con tensión de red. Las reparaciones deberán realizarse solamente por un taller de servicio autorizado Bosch. Accesorios y piezas de recambio Únicamente deberán usarse accesorios especiales y piezas de recambio homologadas por el fabricante. Solamente los accesorios y piezas de recambio originales aseguran un servicio fiable del aparato. Símbolos Los símbolos siguientes le ayudarán a entender las instrucciones de servicio al leerlas. Es importante que retenga en su memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de forma más segura, la herramienta eléctrica. Simbología Manejo El usuario del aparato solamente deberá utilizarlo de forma reglamentaria. Deberán tenerse en cuenta las circunstancias locales. Al trabajar deberá prestarse especial atención a otras personas cercanas, y muy especialmente a los niños. Significado Dirección de movimiento

Baja presión Alta presión Accesorios especiales F 016 L70 995 | (16.12.13) Utilización reglamentaria El aparato ha sido diseñado para limpiar superficies y objetos en el exterior, aparatos, vehículos y barcas, siempre que se utilicen los accesorios correspondientes como, p. ej., los detergentes homologados por Bosch. La utilización reglamentaria está condicionada además a una temperatura ambiente de trabajo entre 0 °C y 40 °C. Este producto no es adecuado para un uso industrial. Datos técnicos Limpiadora de alta presión Nº de artículo Potencia absorbida nominal Temperatura de entrada, máx. Caudal del agua de entrada, mín. Presión admisible Presión nominal Caudal Presión de entrada, máxima Función de autoparo Peso según EPTA-Procedure 01/2003 Clase de protección Número de serie AQT 35-12/ AQT 37-13/ AQT 40-13 AQT 35-12+ AQT 37-13+ 3 600 HA7 1.. 3 600 HA7 2.. 3 600 HA7 5.. 1,5 1,7 1,9

l/min 5,8 6,2 6,6 MPa

6,65/8,12 7,83/8,82 8,9 /II /II /II Ver número de serie en placa de características de la limpiadora de alta presión Los procesos de conexión provocan una breve caída de la tensión. Si las condiciones de la red fuesen desfavorables, ello puede llegar a afectar a otros aparatos. En redes con impedancias inferiores a 0,153 ohmios es improbable que lleguen a perturbarse otros aparatos. Información sobre ruidos y vibraciones Valores de ruido determinados según 2000/14/CE (altura 1,60 m, separación 1 m). El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora Nivel de potencia acústica Tolerancia K ¡Utilice unos protectores auditivos! Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60335: Valor de vibraciones generadas ah Tolerancia K

HA7 1.. HA7 2.. HA7 5.. dB(A) dB(A)

HA7 1.. HA7 2.. HA75.. dB(A)

Declaración de conformidad Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 60335 de acuerdo con las disposiciones en las directivas 2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE. 2000/14/CE: Nivel de potencia acústica garantizado Procedimiento para evaluación de la conformidad según anexo V. F 016 L70 995 | (16.12.13) Montaje y operación Objetivo Material que se adjunta Abatir hacia abajo la empuñadura Conexión de la lanza a la pistola de pulverización Conexión de la manguera de alta presión y de la pulverizadora Montaje de las boquillas Toma de agua Conexión/desconexión Ajuste del chorro de la boquilla Conexión de la botella de detergente Limpiar el filtro Limpiar la boquilla Almacenaje de la pistola Almacenaje de la pistola/lanza/boquilla durante el uso Colocar la manguera en el portamangueras Almacenaje Selección de los accesorios opcionales Figura

Puesta en marcha Para su seguridad ¡Atención! Desconecte el aparato y saque el enchufe de red antes de realizar trabajos de mantenimiento o limpieza. Lo mismo deberá realizarse en caso de que se dañe, corte, o enrede el cable de alimentación. La tensión de servicio es de 230 V AC, 50 Hz (para países no pertenecientes a la CE 220 V ó 240 V, según ejecución). Solamente emplear cables de prolongación homologados. Informaciones al respecto las obtiene Ud. en su taller de servicio técnico autorizado habitual. Si se precisa un cable de prolongación para trabajar con la limpiadora a alta presión, deben emplearse cables de la siguiente sección: – 1,5 mm2 hasta una longitud máx. de 20 m – 2,5 mm2 hasta una longitud máx. de 50 m Bosch Power Tools Observación: Al utilizar un cable de prolongación, éste deberá disponer de un conductor de protección – tal como se describe en las prescripciones de seguridad – conectado a través del enchufe con el conductor de protección de su instalación eléctrica. En caso de duda, pregunte a un profesional electricista o al servicio técnico autorizado Bosch más próximo. PRECAUCIÓN: Los cables de prolongación no reglamentarios pueden resultar peligrosos. Los cables de prolongación, enchufes y empalmes deberán ser estancos al agua y aptos para su uso a la intemperie. Los conectores de empalme de los cables deberán estar secos y no deberán tocar el suelo. Para una mayor seguridad emplee un fusible diferencial (RCD) para una corriente de fuga máxima de 30 mA. Comprobar el funcionamiento correcto del fusible diferencial antes de cada uso. En caso de estar dañado el cable de conexión, éste solamente deberá hacerse reparar en un taller de servicio autorizado Bosch. Observación para aquellos productos que no son de venta en GB: ATENCIÓN: Para su seguridad es necesario conectar el enchufe de la máquina con el cable de prolongación. El enchufe de empalme del cable de prolongación deberá ser o ir revestido de goma y estar protegido contra salpicaduras de agua. El cable de prolongación deberá utilizarse con un seguro contra tracción. Preste atención a que el aparato no funcione sin agua. Operación Conexión Conectar la manguera de agua (no se adjunta) a la toma de agua y al aparato. Asegúrese de que el interruptor de red se encuentre en la posición “0” y conecte entonces el aparato a la toma de corriente. Abrir la llave de agua. Accionar el bloqueo de conexión (interruptor trasero en la empuñadura de pistola) para desbloquear el gatillo. Presionar a fondo el gatillo hasta que el agua salga uniformemente y no quede aire en el aparato ni en la manguera de alta presión. Soltar el gatillo. Accionar el bloqueo de conexión (interruptor delantero en la empuñadura de pistola). Gire el interruptor de red. Orientar hacia abajo la pistola de pulverización. Accionar el bloqueo de conexión para poder accionar el gatillo. Presionar a fondo el gatillo. Función de autoparo El aparato desconecta el motor nada más soltar el gatillo de la empuñadura de la pistola. F 016 L70 995 | (16.12.13) Instrucciones para la operación Generalidades Asegúrese de que la limpiadora de alta presión esté colocada sobre un firme plano. No trate de estirar la manguera de alta presión, ni tire de la misma para desplazar la limpiadora de alta presión. Ello puede hacer volcar la limpiadora de alta presión. No doble la manguera de alta presión ni pase por encima de ella con un vehículo. Proteja la manguera de alta presión de las esquinas y cantos agudos. No emplee la boquilla rotativa para el lavado de coches. ¡Advertencia! ¡El Patio Cleaner solamente es apropiado para tratar superficies planas! No lo utilice en escaleras ni para tratar superficies verticales. ¡Jamás toque la boquilla rotativa en funcionamiento! Instrucciones para la operación con detergentes Únicamente use detergentes especiales aptos para su aplicación en limpiadoras de alta presión. Con el fin de no sobrecargar el medio ambiente, recomendamos hacer uso moderado de los productos de limpieza. Observar las indicaciones en el depósito para rebajar los productos. Método de limpieza recomendado Paso 1: disolver la suciedad Use la boquilla para espuma de alta presión, o ajuste en la boquilla 3 en 1 la modalidad para espuma y dosifique el detergente en cantidad moderada. Paso 2: Eliminar la suciedad Desprenda la suciedad disuelta con alta presión. Observación: Al limpiar superficies verticales elimine la suciedad o detergentes procediendo desde abajo hacia arriba. Al enjuagar, proceda desde arriba hacia abajo. Localización de fallos Síntomas El motor no funciona Solución Conectar el enchufe Emplear otra toma de corriente Cambiar el fusible Probar nuevamente sin el cable de prolongación Dejar enfriar el motor 15 min. Descongelar la bomba, la manguera, o los accesorios El motor se detiene Cambiar el fusible Controlar la tensión de red y verificar que coincida con aquella indicada en la placa de características El guardamotor se ha activado Dejar enfriar el motor 15 min. El fusible se dispara Fusible para una corriente demasiado Conectarla a una toma dotada con un fusible adecuado a la baja potencia de la limpiadora de alta presión El motor funciona, pero no Boquilla parcialmente obstruida Limpiar la boquilla se genera presión Se aprecia el ruido del mo- Tensión de red demasiado baja Verifique que la tensión de red aplicada coincida con aquetor, pero no funciona colla indicada en la placa de características. rrectamente Tensión demasiado baja debido al uso Verifique si es apropiado el cable de prolongación de un cable de prolongación El aparato no fue utilizado durante lar- Diríjase a un servicio técnico autorizado Bosch go tiempo Problema con la función de autoparo Diríjase a un servicio técnico autorizado Bosch Presión pulsatoria Aire en la manguera de agua o bomba Dejar funcionar la limpiadora de alta presión con la pulverizadora y la llave de agua abiertas teniendo ajustada la boquilla a baja presión, hasta conseguir una presión de trabajo uniforme Abastecimiento de agua deficiente Verificar que la toma de agua se corresponda con las indicaciones que figuran en los datos técnicos. No deberán utilizarse mangueras de un diámetro inferior a 1/2" o 13 mm Filtro de agua obstruido Limpiar el filtro de agua Manguera de agua aplastada o doblada Tender derecha la manguera de agua Manguera de alta presión demasiado Desmontar la prolongación para la manguera de alta prelarga sión; la longitud máx. de la manguera de agua es de 7 m F 016 L70 995 | (16.12.13) Posible causa No se ha conectado el enchufe Toma de corriente defectuosa El fusible se ha fundido Cable de prolongación defectuoso El guardamotor se ha activado Congelado El fusible se ha fundido Tensión de red incorrecta Español | 27 Síntomas Presión uniforme, pero demasiado baja Observación: Ciertos accesorios provocan una presión reducida El motor funciona, pero con una presión de trabajo restringida o nula Posible causa Boquilla desgastada Válvulas de arranque/detención desgastadas Solución Cambiar la boquilla Accionar rápidamente el gatillo 5 veces consecutivas No se ha conectado el agua Filtro obstruido Boquilla obstruida La limpiadora de alta pre- Bomba o pistola de pulverización con sión se pone a funcionar fugas fortuitamente El aparato tiene fugas La bomba tiene fugas El detergente no es aspira- Boquilla ajustable en posición de alta presión Detergente demasiado espeso La manguera de alta presión ha sido prolongada. Residuos u obstrucción en el circuito de detergente Mantenimiento y servicio Mantenimiento Antes de cualquier manipulación en el aparato, extraer el enchufe de red, y desconectar la toma de agua. Observación: Efectúe con regularidad los siguientes trabajos de mantenimiento para conseguir una vida útil larga y un funcionamiento fiable. Examine periódicamente su aparato en cuanto a daños manifiestos, como una unión floja, o componentes desgastados o dañados. Verifique el correcto estado y montaje de las cubiertas y dispositivos protectores. Antes de su utilización efectúe los trabajos de mantenimiento y reparación que pudieran estar pendientes. Si a pesar de los esmerados procesos de fabricación y control, el aparato llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para aparatos de jardinería Bosch. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características del aparato. Después del uso/almacenaje Desconecte el interruptor de conexión/desconexión y accione el gatillo para vaciar la manguera de alta presión. Limpiar exteriormente el aparato con un cepillo blando y un paño. No debe usarse agua, disolventes ni pasta para pulir. Quitar toda la suciedad, especialmente en las rejillas de refrigeración del motor. Conectar el agua Limpiar el filtro Limpiar la boquilla Diríjase a un servicio técnico autorizado Bosch Son admisibles leves fugas de agua; si las fugas son mayores recurrir al servicio técnico. Utilice la boquilla para espuma de alta presión, o bien, ajuste la modalidad de espuma en la boquilla 3 en 1 Rebajar con agua Emplear la manguera original. Enjuagar con agua limpia y eliminar la obstrucción. Si el problema persiste, consulte al servicio técnico Bosch. Almacenaje al fin de la temporada: Deje funcionar el motor unos pocos segundos con el gatillo accionado para vaciar todo el agua de la bomba. No depositar ningún objeto encima del aparato. Guarde el aparato en un lugar libre de heladas. Asegúrese de que los cables no queden aprisionados durante el almacenaje. No doble la manguera de alta presión. Servicio técnico y atención al cliente www.bosch-do-it.com España Robert Bosch Espana S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net. Tel. Asesoramiento al cliente: 902 531 553 Fax: 902 531554 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: (0212) 2074511 F 016 L70 995 | (16.12.13) 28 | Português México Robert Bosch S. de R.L. de C.V. Circuito G. Gonzáles Camarena 333 Centro de Ciudad Santa Fe - 01210 - Mexico DF Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: (0810) 5552020 E-Mail: herramientas.bosch@ar.bosch.com Perú Robert Bosch S.A.C. Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo) Buzón Postal Lima 41 - Lima Tel.: (01) 2190332 Chile Robert Bosch S.A. Calle San Eugênio, 40 Ñuñoa - Santiago Buzón Postal 7750000 Tel.: (02) 5203198 Protección del medio ambiente Los productos químicos contaminantes no deberán acceder al suelo, aguas subterráneas, estanques, ríos, etc. Al aplicar productos de limpieza observar las indicaciones en el embalaje, y atenerse estrictamente a la concentración prescrita. Al limpiar vehículos motorizados observar las prescripciones locales: Es imprescindible evitar que el aceite desprendido contamine las aguas subterráneas. Eliminación La limpiadora de alta presión, los accesorios y los embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente. ¡No arroje la limpiadora de alta presión a la basura! Sólo para los países de la UE: Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado los aparatos eléctricos y electrónicos para ser sometidos a un reciclaje ecológico. Reservado el derecho de modificación. F 016 L70 995 | (16.12.13) Peso Acceso Spento
