MANUALE UTENTE SDM-S95AR SONY

Verificare che siano presenti tutti i componenti forniti in dotazione con il display. L’etichetta di identificazione del modello si trova nella parte posteriore del display.

Indice Precauzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Verifica del nome del modello del display. . . . . . . . . . . . . . . . . . . . . 5 Identificazione delle parti e dei comandi. . . . . . . . . . . . . . . . . . . . . . 5

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Installazione 1: Montaggio del supporto . . . . . . . . . . . . . . . . . . . . . 6 Installazione 2: Collegamento dei cavi del segnale video. . . . . . . . 7 Installazione 3: Collegamento dei cavi audio . . . . . . . . . . . . . . . . . 8 Installazione 4: Collegamento del cavo di alimentazione . . . . . . . . 9 Installazione 5: Fissare i cavi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Installazione 6: Accensione del display e del computer . . . . . . . . . 9 Installazione 7: Regolare l’inclinazione e l’altezza . . . . . . . . . . . . 10 Selezione del segnale di ingresso (INPUT1/INPUT2) . . . . . . . . . . 11

Personalizzazione del display . . . . . . . . . . . . . . . . . . . .12

• Macintosh è un marchio di fabbrica concesso in licenza a Apple Computer, Inc., registrato negli Stati Uniti e in altri paesi. • Windows® è un marchio di fabbrica registrati di Microsoft Corporation negli Stati Uniti e in altri paesi. • IBM PC/AT e VGA sono marchi di fabbrica registrati di IBM Corporation degli Stati Uniti. • VESA e DDC™ sono marchi di fabbrica della Video Electronics Standards Association. • ENERGY STAR è un marchio registrato degli Stati Uniti. • Adobe e Acrobat sono marchi di fabbrica di Adobe Systems Incorporated. • Tutti gli altri nomi di prodotti citati nel presente manuale potrebbero essere i marchi di fabbrica o i marchi di fabbrica registrati delle rispettive società. • Inoltre, “™” e “®” non sempre vengono citati nel presente manuale.

Nonostante lo schermo LCD sia stato costruito seguendo una tecnologia ad alta precisione, è possibile che presenti costantemente piccoli punti neri o luminosi (rossi, blu o verdi) oppure strisce colorate irregolari o fenomeni di luminosità. Non si tratta di un problema di funzionamento. (Punti effettivi: oltre 99,99%)

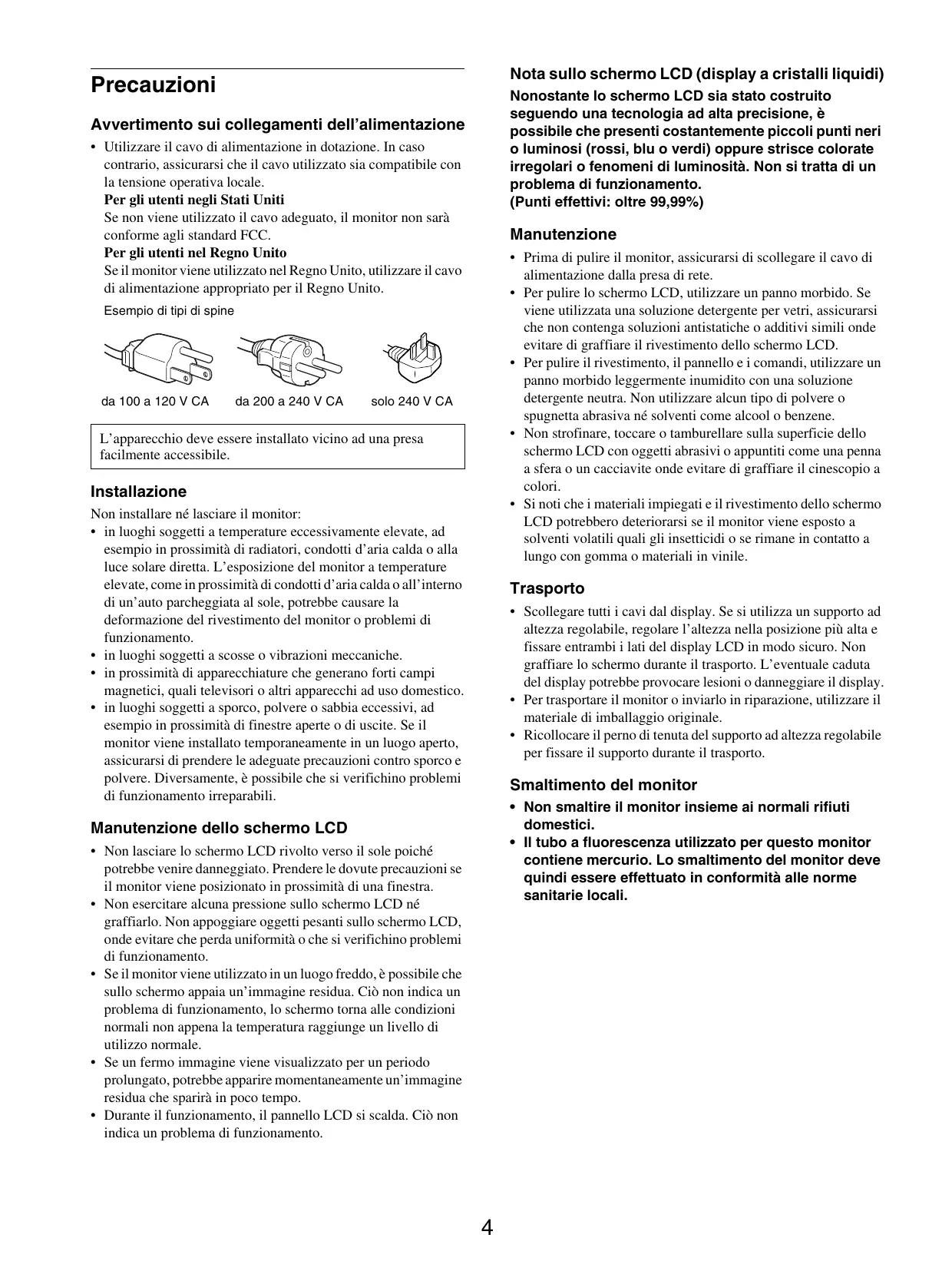

Avvertimento sui collegamenti dell’alimentazione • Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale. Per gli utenti negli Stati Uniti Se non viene utilizzato il cavo adeguato, il monitor non sarà conforme agli standard FCC. Per gli utenti nel Regno Unito Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavo di alimentazione appropriato per il Regno Unito.

Manutenzione • Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione dalla presa di rete. • Per pulire lo schermo LCD, utilizzare un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo LCD. • Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene. • Non strofinare, toccare o tamburellare sulla superficie dello schermo LCD con oggetti abrasivi o appuntiti come una penna a sfera o un cacciavite onde evitare di graffiare il cinescopio a colori. • Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane in contatto a lungo con gomma o materiali in vinile.

Esempio di tipi di spine

solo 240 V CA L’apparecchio deve essere installato vicino ad una presa facilmente accessibile.

Installazione Non installare né lasciare il monitor: • in luoghi soggetti a temperature eccessivamente elevate, ad esempio in prossimità di radiatori, condotti d’aria calda o alla luce solare diretta. L’esposizione del monitor a temperature elevate, come in prossimità di condotti d’aria calda o all’interno di un’auto parcheggiata al sole, potrebbe causare la deformazione del rivestimento del monitor o problemi di funzionamento. • in luoghi soggetti a scosse o vibrazioni meccaniche. • in prossimità di apparecchiature che generano forti campi magnetici, quali televisori o altri apparecchi ad uso domestico. • in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il monitor viene installato temporaneamente in un luogo aperto, assicurarsi di prendere le adeguate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili.

Trasporto • Scollegare tutti i cavi dal display. Se si utilizza un supporto ad altezza regolabile, regolare l’altezza nella posizione più alta e fissare entrambi i lati del display LCD in modo sicuro. Non graffiare lo schermo durante il trasporto. L’eventuale caduta del display potrebbe provocare lesioni o danneggiare il display. • Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale. • Ricollocare il perno di tenuta del supporto ad altezza regolabile per fissare il supporto durante il trasporto.

Smaltimento del monitor • Non smaltire il monitor insieme ai normali rifiuti domestici. • Il tubo a fluorescenza utilizzato per questo monitor contiene mercurio. Lo smaltimento del monitor deve quindi essere effettuato in conformità alle norme sanitarie locali.

Manutenzione dello schermo LCD • Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prendere le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra. • Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non appoggiare oggetti pesanti sullo schermo LCD, onde evitare che perda uniformità o che si verifichino problemi di funzionamento. • Se il monitor viene utilizzato in un luogo freddo, è possibile che sullo schermo appaia un’immagine residua. Ciò non indica un problema di funzionamento, lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale. • Se un fermo immagine viene visualizzato per un periodo prolungato, potrebbe apparire momentaneamente un’immagine residua che sparirà in poco tempo. • Durante il funzionamento, il pannello LCD si scalda. Ciò non indica un problema di funzionamento.

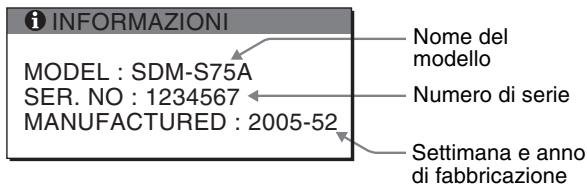

Verifica del nome del modello del display

Le caratteristiche tecniche delle voci contrassegnate con il simbolo variano in base ai modelli. Per ulteriori informazioni, consultare la sezione “Caratteristiche tecniche” (pagina 20).

Innanzitutto, verificare il nome del modello del display. Il nome del modello si trova nella parte posteriore del display (Esempio: SDM-S75A). Non è possibile utilizzare alcune funzioni e alcuni menu di determinati modelli di display.

1 Interruttore 1 (alimentazione) e indicatore 1 (alimentazione) (pagine 9, 16) Questo interruttore consente di accendere il display. Per spegnere il display, premere nuovamente l’interruttore. 2 Tasto MENU (pagina 12) Questo tasto consente di attivare e disattivare la schermata del menu.

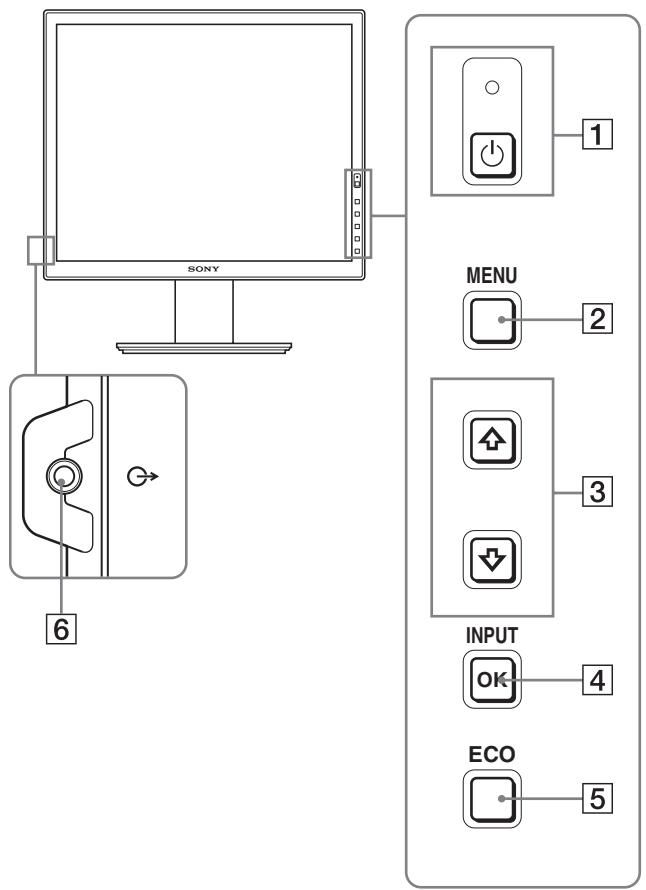

Identificazione delle parti e dei comandi

3 Tasti m/M (pagina 12) Utilizzare questi tasti per selezionare le voci di menu e per effettuare le regolazioni.

Per ulteriori informazioni, consultare le pagine indicate tra parentesi. L’illustrazione si riferisce solo a uno dei modelli disponibili per il presente display.

4 Tasto OK (pagina 12) Utilizzare questo tasto per attivare la voce di menu e le regolazioni selezionate mediante i tasti m/M (3). INPUT (pagina 11) Questi tasti consentono di impostare il segnale di ingresso video su INPUT1 e su INPUT2, quando al display sono collegati due computer (disponibili solo quando il menu è disattivato).

Parte anteriore del display

5 Tasto ECO (pagina 16) Questo pulsante viene utilizzato per ridurre il consumo energetico. Quando la schermata del menu non viene visualizzata, è possibile regolare automaticamente la qualità dell’immagine secondo il segnale di ingresso corrente tenendo premuto questo pulsante per più di 3 secondi (autoregolazione one touch) (solo segnale RGB analogico).

6 Presa di uscita audio (pagina 8) Tramite questa presa vengono trasmessi i segnali audio ai diffusori o a un altro apparecchio audio.

Installazione Prima di utilizzare il display, controllare che nella confezione siano contenuti i seguenti articoli: • Display LCD • Cavo di alimentazione • Base del supporto • Cavo del segnale video HD15-HD15 (RGB analogico) • Cavo del segnale video DVI-D (RGB digitale) • CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l’uso e così via) • Garanzia • Guida all’installazione rapida

Le caratteristiche tecniche delle voci contrassegnate con il simbolo variano in base ai modelli. Per ulteriori informazioni, consultare la sezione “Caratteristiche tecniche” (pagina 20).

Installazione 1: Montaggio del supporto

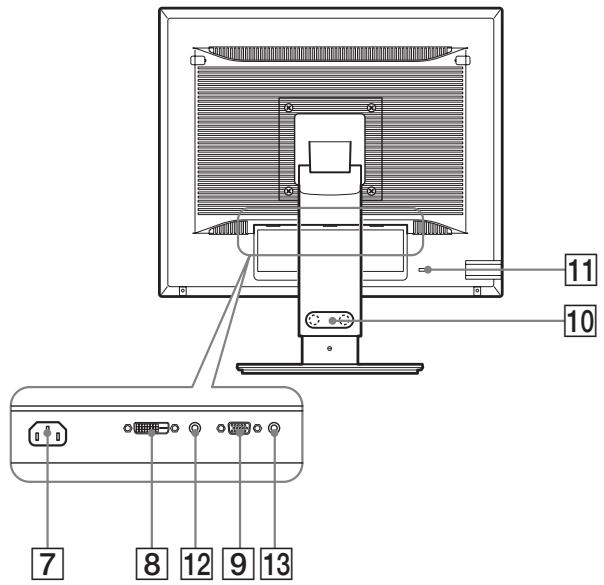

7 Connettore AC IN (pagina 9) Questo connettore consente di collegare il cavo di alimentazione (in dotazione).

Quando di posiziona o si alza lo schermo in posizione verticale sopra una scrivania o simile, evitare di esercitare pressione sullo schermo LCD. Una pressione eccessiva potrebbe pregiudicare l'uniformita dello schermo o danneggiare il display LCD.

8 Connettore di ingresso DVI-D (RGB digitale) (pagina 8) Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev. 1.0.

x Se viene utilizzato il supporto in dotazione 1 Aprire la confezione ed estrarre la base del supporto.

9 Connettore di ingresso HD15 (RGB analogico) (pagina 8) Questo connettore trasmette i segnali video RGB analogici (0,700 Vp-p, positivo) e i segnali SYNC.

2 Controllare che siano presenti gli articoli in

0 Fermacavo (pagina 9) Utilizzare questo accessorio per fissare cavi e fili al display.

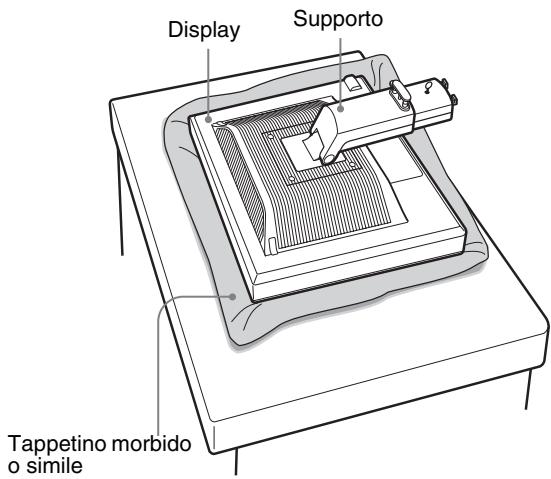

3 Posizionare un tappetino morbido o simile su una

qa Foro per bloccaggio di sicurezza Con Micro Saver Security System di Kensington è necessario utilizzare il foro per il bloccaggio di sicurezza. Micro Saver Security System è un marchio registrato di Kensington.

4 Estrarre il display dalla confezione, quindi

dotazione. • Base del supporto (mediante la vite nella parte inferiore) superficie piana, ad esempio una scrivania. Lo schermo LCD e lo stesso display potrebbero danneggiarsi se quest’ultimo viene collocato direttamente sulla scrivania. posizionare il telaio del display lungo il bordo della scrivania. La figura mostra il supporto ad altezza regolabile. Se si utilizza il supporto ad altezza fissa, l’ultima fase della procedura di montaggio è la numero 5.

qs Jack audio per INGRESSO1 Questo jack immette segnali audio quando è collegato al jack di uscita audio di un computer o di altri dispositivi audio collegati a INGRESSO1.

qd Jack audio per INGRESSO2 Questo jack immette segnali audio quando è collegato al jack di uscita audio di un computer o di altri dispositivi audio collegati a INGRESSO2.

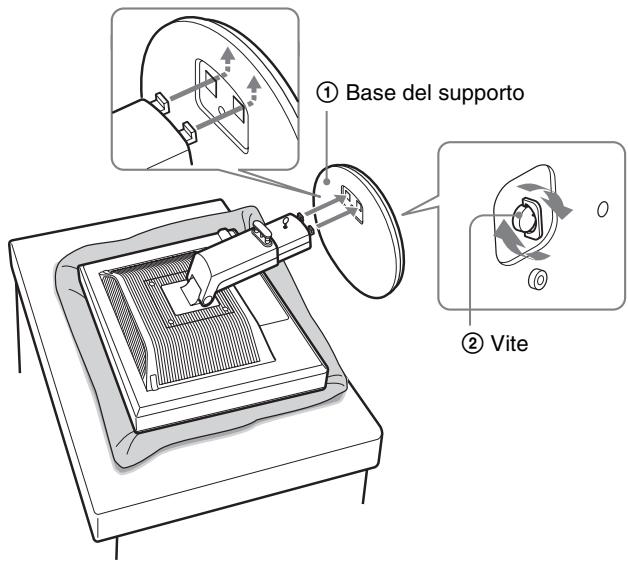

5 Inserire le sporgenze del braccio del supporto nei

x Supporto con regolazione dell’altezza

fori presenti sulla base del supporto per installare quest’ultima. 1 Sollevare la maniglia della vite, in modo tale da serrare saldamente la base del supporto. 2 Accertarsi che la vite sia ben serrata e ruotare nuovamente la maniglia della vite.

Viti compatibili con gli standard VESA (4)

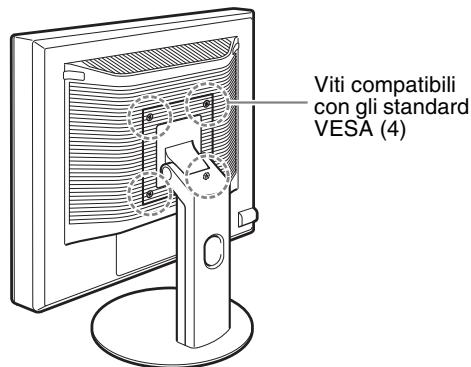

È possibile utilizzare un supporto conforme agli standard VESA per altre marche mediante la rimozione del supporto fornito in dotazione collegato al display.

Installazione 2: Collegamento dei cavi del segnale video

• Prima di effettuare i collegamenti, spegnere il display e il computer. Note • Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli. • Controllare l’allineamento del connettore onde evitare il piegamento dei piedini del connettore del cavo del segnale video.

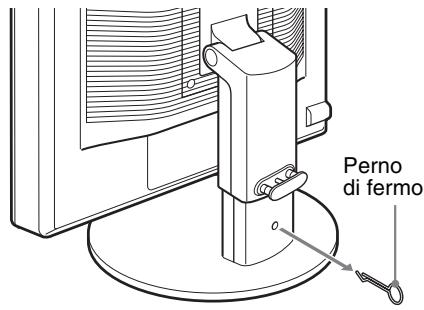

6 Se si utilizza il supporto ad altezza regolabile, togliere il perno di fermo soltanto dopo aver alzato il supporto in posizione verticale.

1 Inclinare il display in avanti. Se si utilizza il supporto ad altezza regolabile, posizionare il display nella posizione più alta. Perno di fermo

Nota Non togliere il perno di fermo finché il supporto è in posizione orizzontale. Se il collo del supporto si stacca improvvisamente, potrebbe cadere o provocare lesioni personali.

2 Collegare i cavi del segnale video al display.

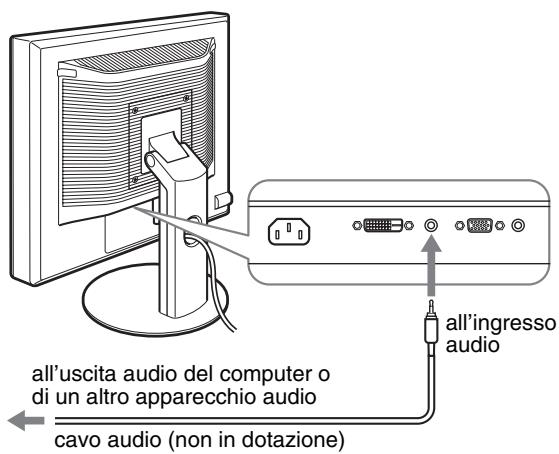

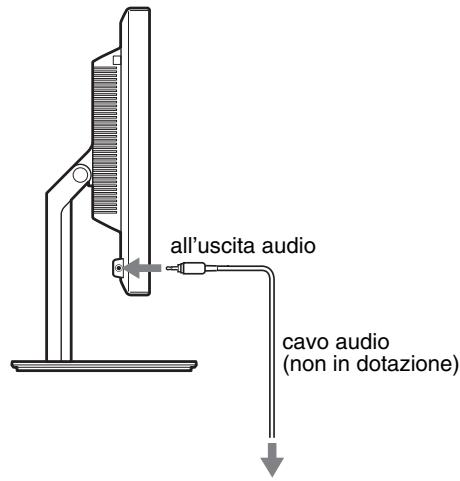

Installazione 3: Collegamento dei cavi audio

Se si utilizza il supporto ad altezza fissa, far passare i cavi del segnale video attraverso il foro del supporto, quindi collegarli al display. Per maggiori dettagli consultare “Installazione 5: Fissare i cavi”.

Se il display non deve riprodurre il segnale audio, questo collegamento non è necessario.

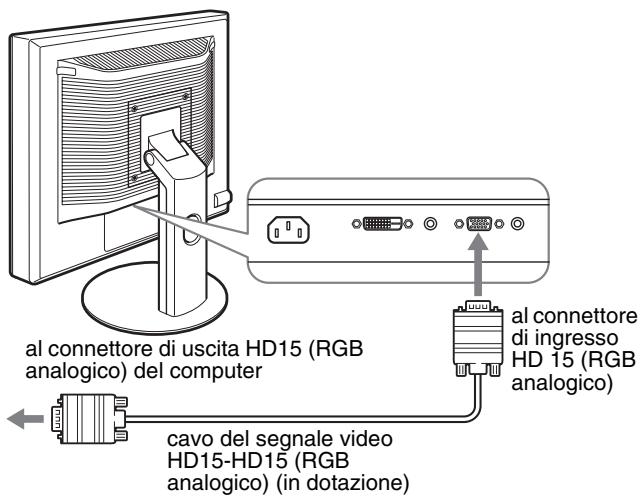

x Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)

Se si utilizza il supporto ad altezza fissa, fare innanzi tutto passare i cavi audio attraverso il foro situato sul supporto stesso e quindi collegarli al display. Per maggiori dettagli consultare “Installazione 5: Fissare i cavi”.

Utilizzando il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione, collegare il computer al connettore di ingresso HD 15 del display (RGB analogico).

1 Collegare la presa di ingresso audio del display e la presa di uscita audio del computer o di un altro apparecchio utilizzando il cavo audio (non in dotazione).

al connettore di ingresso HD 15 (RGB analogico)

al connettore di uscita HD15 (RGB analogico) del computer cavo del segnale video HD15-HD15 (RGB analogico) (in dotazione)

all’ingresso audio all’uscita audio del computer o di un altro apparecchio audio

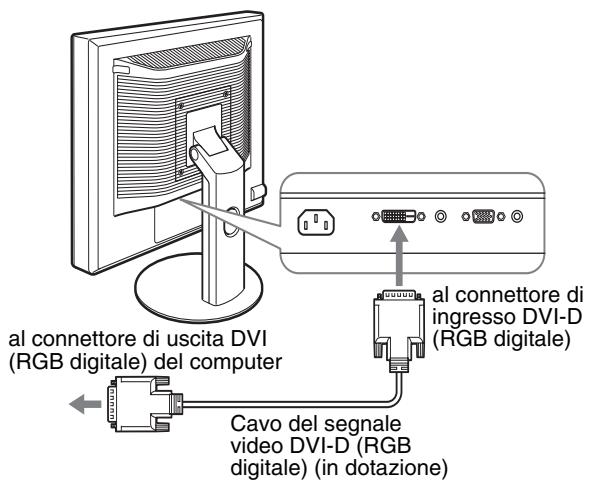

x Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale)

cavo audio (non in dotazione)

Collegare il computer al connettore di ingresso DVI-D del display (RGB digitale) utilizzando il cavo del segnale video DVI-D (RGB digitale) in dotazione.

2 Collegare in modo saldo il cavo audio (non in dotazione) alla presa di uscita audio del display.

al connettore di uscita DVI (RGB digitale) del computer

cavo audio (non in dotazione)

al connettore di ingresso DVI-D (RGB digitale)

Cavo del segnale video DVI-D (RGB digitale) (in dotazione)

La potenza audio sarà modificata quando sarà stato completato il collegamento tra la presa di ingresso audio e l’uscita audio del display. Collegare l’apparecchiatura audio conforme ai dati di ingresso riportati nelle specifiche di ingresso audio del display. Se i valori di ingresso sono troppo alti, è possibile che lo schermo si danneggi.

x Supporto ad altezza regolabile

Installazione 4:Collegamento del cavo di alimentazione

Far passare i fili e i cavi attraverso il fermacavo come mostrato nell’illustrazione.

Se si utilizza il supporto ad altezza fissa, fare innanzi tutto passare il cavo di alimentazione attraverso il foro del supporto stesso e quindi collegarlo al display. Per maggiori dettagli consultare “Installazione 5: Fissare i cavi”.

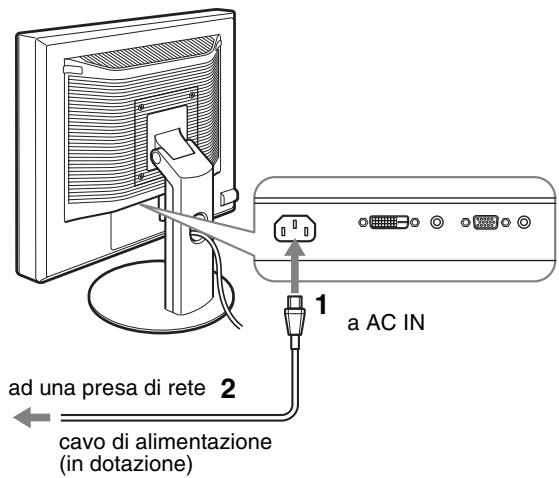

1 Collegare saldamente il cavo di alimentazione in dotazione al connettore AC IN del display.

2 Collegare saldamente l’altra estremità ad una presa di rete. Nota Quando si fissano i fili e i cavi, lasciarli sempre leggermente lenti. Se sono troppo tirati, potrebbero staccarsi dai connettori o dalle prese quando si regola l’angolazione dello schermo. Inoltre, se i fili e i cavi sono troppo tirati, potrebbero danneggiarsi.

1 ad una presa di rete

Installazione 6: Accensione del display e del computer

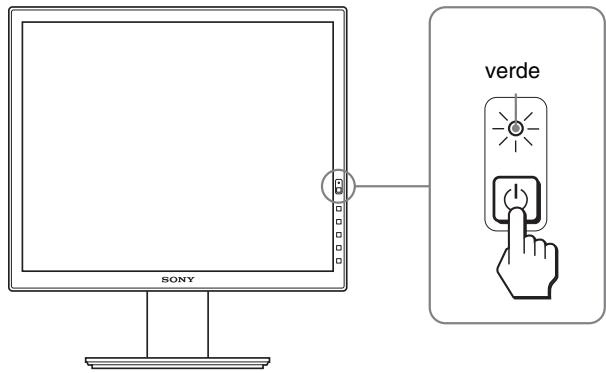

1 Premere l’interruttore 1 (alimentazione) sulla parte

anteriore destra del display. L’indicatore 1 (alimentazione) si illumina in verde.

cavo di alimentazione (in dotazione)

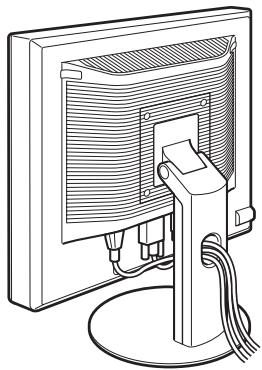

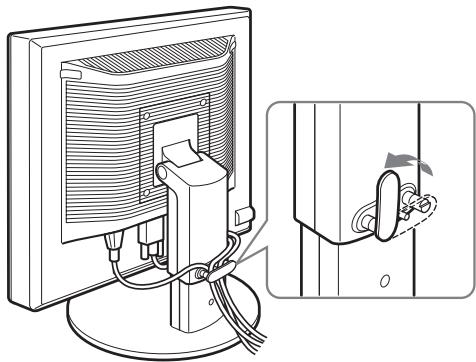

Installazione 5: Fissare i cavi x Supporto fisso Accertarsi che i fili e i cavi vengano fatti passare nel foro come illustrato.

2 Accendere il computer. Se sullo schermo non appare alcuna immagine • Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto.

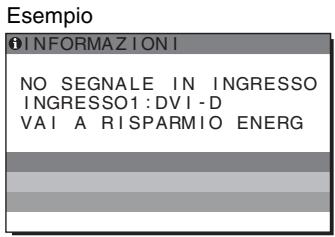

• Se sullo schermo appare il messaggio “NO SEGNALE IN INGRESSO”: – Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse. – Controllare che l’impostazione del segnale di ingresso sia corretta premendo il tasto OK (pagina 11). • Se sullo schermo appare il messaggio “CAVO SCOLLEGATO”: – Verificare che i cavi del segnale video siano collegati in modo corretto.

– Controllare che l’impostazione del segnale di ingresso sia corretta premendo il tasto OK (pagina 11). • Se sullo schermo appare il messaggio “FUORI GAMMA”: Collegare di nuovo il display utilizzato in precedenza. Quindi, regolare la scheda grafica del computer come indicato di seguito. RGB analogico

Frequenza orizzontale

Per ulteriori informazioni sui messaggi a schermo, vedere “Sintomi e soluzioni dei problemi” a pagina 18. Se si utilizza il supporto ad altezza regolabile, le altezze disponibili sono indicate di seguito.

Non sono richiesti driver specifici Il monitor supporta lo standard Plug & Play “DDC” e rileva automaticamente tutte le informazioni video. Non è richiesta l’installazione di driver specifici sul computer. Alla prima accensione del computer dopo il collegamento del monitor, è possibile che venga visualizzata la procedura guidata di configurazione. In tal caso, seguire le istruzioni a schermo. Viene selezionato automaticamente il monitor Plug & Play in modo che sia possibile utilizzarlo.

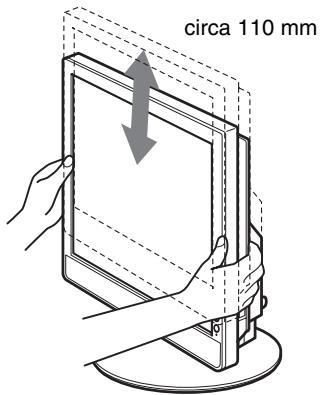

Fissare entrambi i lati del pannello LCD e regolare l’altezza dello schermo. circa 110 mm

La frequenza verticale passa a 60 Hz. Poiché un eventuale sfarfallio dell’immagine non indica problemi di funzionamento del display, è possibile procedere all’utilizzo.

Installazione 7: Regolare l’inclinazione e l’altezza Utilizzo ottimale del display

È possibile regolare il display entro gli angoli mostrati di seguito.

Regolare l’angolazione visiva del display in base all’altezza della scrivania e della sedia, in modo da non avere il riflesso della luce direttamente negli occhi.

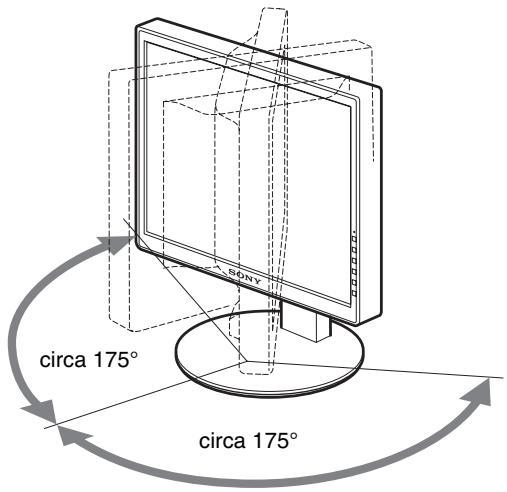

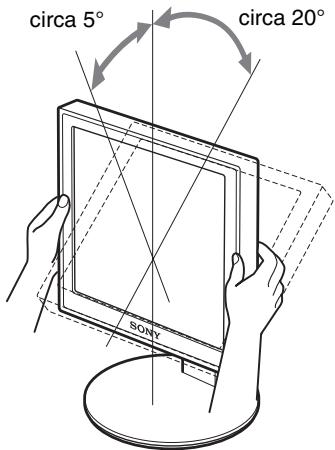

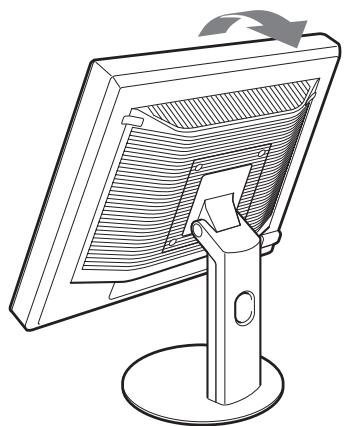

Tenere il pannello LCD da entrambi i lati, quindi regolare l’angolazione dello schermo. circa 5°

Note • Quando si regola l’angolazione dello schermo, evitare di far urtare lo schermo contro gli oggetti posti nelle vicinanze. • Mentre si regola l’altezza del supporto, non collocare oggetti sotto il display perché potrebbero danneggiarlo.

Selezione del segnale di ingresso (INPUT1/INPUT2) Premere il tasto OK. Il segnale di ingresso cambia ogni volta che si preme questo pulsante.

INPUT OK Messaggio a schermo (visualizzato per circa 5 secondi nell’angolo superiore sinistro).

Configurazione del segnale di ingresso

INPUT1 : DVI-D Connettore di ingresso DVI-D (RGB digitale) per INPUT1

Connettore di ingresso HD15 (RGB analogico) per INPUT2

x Ripristino delle regolazioni sui valori predefiniti

Personalizzazione del display

È possibile ripristinare le regolazioni mediante il menu RIPRISTINO. Per ulteriori informazioni sulle modalità di ripristino delle regolazioni, vedere 0 (RIPRISTINO) a pagina 15.

Prima di procedere alle regolazioni Collegare il display e il computer, quindi accenderli. Per ottenere risultati ottimali, dopo che il display è stato collegato al computer e acceso, attendere circa 30 minuti prima di effettuare eventuali regolazioni. Tramite il menu a schermo è possibile effettuare numerose regolazioni.

Come spostarsi all’interno del menu 1 Visualizzazione del menu principale. Per visualizzare il menu principale, premere il tasto MENU. MENU

2 Selezione del menu che si desidera regolare. Per visualizzare il menu desiderato, premere i tasti m/M. Per selezionare la voce di menu, premere OK. INPUT

3 Regolazione del menu. Per effettuare le regolazioni, premere i tasti m/M, quindi premere il tasto OK. Quando viene premuto il tasto OK, l’impostazione viene memorizzata, quindi l’apparecchio torna al menu precedente. INPUT

4 Chiusura del menu. Per tornare alla visualizzazione normale, premere una volta il tasto MENU. Se non viene premuto alcun tasto il menu si chiude automaticamente dopo circa 45 secondi. MENU

Elenco delle opzioni di menu Le opzioni di menu variano in base ai modelli. Controllare il nome del modello nella parte inferiore del display, quindi consultare le tabelle riportate di seguito.

UTENTE (guadagno di R e B)

PIXEL UTENTE (guadagno di R e B)

Se è selezionato “sRGB”, non è possibile regolare le voci CONTRASTO, LUMINOSITÀ e GAMMA.

0 Menu AZZERA MODO (solo menu REGOLAZ IMMAG)

Menu REGOLAZ IMMAG È possibile regolare le voci RETROILLUMINAZ, CONTRASTO e LUMINOSITÀ per i display dotati di ingressi analogici, se il modo ECO è selezionato solo per la voce UTENTE. Premere il tasto M Premere il tasto m Impostare la modalita ECO. Selezionare la luminosita del display tra “ALTO”, “MEDIO”, “BASSO” o “UTENTE” per ridurre il consumo energetico. Se si seleziona il modo “UTENTE” e possibile regolare anche variazioni lievi nella luminosita del display. Impostando un ingresso e possibile selezionare diverse modalita. Per diminuire la Per aumentare la luminosità dello RETROILLUMINAZ luminosità dello schermo. schermo. 6 CONTRASTO Per aumentare il Per diminuire il contrasto delle contrasto delle immagini. immagini. 8 LUMINOSITÀ Aumenta la Diminuisce la luminosità della luminosità della fotografia (etichetta fotografia (etichetta nera). nera). GAMMA Funzioni È possibile ripristinare il colore originale delle immagini visualizzate sullo schermo. Voci MODO ALTO MEDIO BASSO UTENTE

È possibile ripristinare le voci RETROILLUMINAZ, CONTRASTO, LUMINOSITÀ, GAMMA, COLORE e NITIDEZZA sui valori predefiniti.

ANNULLA Consente di annullare il ripristino e di tornare al menu.

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell’immagine (fase/pixel) vengono regolati automaticamente, assicurando che sullo schermo appaia un’immagine nitida (pagina 16). Nota Mentre è attivata la funzione di regolazione automatica della qualità dell’immagine, è operativo solo l’interruttore 1 (alimentazione). A questo punto è possibile che l’immagine non sia stabile, ma non si tratta di un malfunzionamento. Attendere qualche secondo sino a quando la regolazione non viene completata.

Se la funzione di regolazione automatica della qualità dell’immagine di questo monitor non è in grado di regolare completamente l’immagine È possibile effettuare manualmente ulteriori regolazioni della qualità dell’immagine per il segnale di ingresso corrente (vedere AUTO di seguito).

Funzioni Tonalità bluastra Tonalità rossastra Selezionando “sRGB”, i colori vengono regolati in base al profilo sRGB (l’impostazione del colore sRGB è un protocollo dello spazio colori di standard industriale appositamente ideato per i computer). Se viene selezionato “sRGB”, le impostazioni di colore del computer devono essere regolate sul profilo sRGB. È possibile effettuare la regolazione fine della temperatura di colore. Tale impostazione viene memorizzata in modo automatico.

In caso sia necessario effettuare ulteriori regolazioni della qualità dell’immagine È possibile regolare manualmente la nitidezza (fase/pixel) e la posizione (orizzontale/verticale) dell’immagine. Le presenti regolazioni vengono memorizzate e vengono visualizzate automaticamente quando il display riceve lo stesso segnale di ingresso. Potrebbe essere necessario ripetere l’installazione delle impostazioni se il segnale di ingresso viene modificato dopo avere ricollegato il computer.

Se il computer o un altro apparecchio collegato al display non è compatibile con sRGB, non è possibile regolare il colore sul profilo sRGB. Se viene selezionato “sRGB”, non è possibile regolare le voci CONTRASTO, LUMINOSITÀ e GAMMA. Se viene selezionata la voce ALTO, MEDIO o BASSO del modo ECO, l’impostazione sRGB non è disponibile (la voce “sRGB” viene disattivata). 2) Questa impostazione consente di modificare la temperatura di colore aumentando o diminuendo i componenti R e B rispetto a V (verde). Il componente V è fisso.

AUTO Effettuare le regolazioni appropriate di fase, pixel e posizione orizzontale/ verticale per il segnale di ingresso corrente, quindi memorizzarle.

x Regolazione manuale della nitidezza e della posizione dell’immagine (FASE/PIXEL/ CENTRAM. O/CENTRAM. V) È possibile regolare la nitidezza e la posizione dell’immagine come descritto di seguito.

x Funzione di regolazione automatica della qualità dell’immagine

Menu COLORE UTENTE2)

Menu SCHERMO (solo segnale RGB analogico)

Nota Se viene selezionato “sRGB”, non è possibile regolare le voci CONTRASTO, LUMINOSITÀ e GAMMA.

Voci 9300K 6500K sRGB1)

1 Impostare la risoluzione su 1280 × 1024 sul computer.

Premere i tasti m/M Consente di regolare la nitidezza dei contorni dell’immagine e così via.

2 Caricare il CD-ROM. 3 Avviare il CD-ROM, quindi visualizzare il modello di prova.

Per gli utenti Windows Se l’autorun è attivo: 1 Fare clic sullo strumento per “Mostrar herramienta de ajuste (UTILITY)”. 2 Fare clic su “Adjust” (regola), confermare la risoluzione e fare clic su “Next” (avanti). 3 Viene visualizzato lo schema di prova nell’ordine PIXEL, FASE, CENTRAM. O e CENTRAM. V. Se l’autorun non è attivo: 1 Aprire “Risorse del computer” e fare clic con il pulsante destro del mouse sull’icona CD-ROM. Selezionare “Esplora” e aprire l’icona CD-ROM. 2 Aprire [Utility] e selezionare [Windows]. 3 Avviare [Win_Utility.exe]. Viene visualizzato lo schema di prova.

Premere i tasti m/M FASE Per ridurre al minimo le strisce orizzontali visualizzate sullo schermo.

PIXEL Per disattivare la visualizzazione delle strisce verticali.

CENTRO ORIZ Per regolare la posizione dell’immagine nel caso in cui quest’ultima non sia visualizzata al centro dello schermo.

CENTRO VERT Funzioni

Quando si accende il display, INGRESSO1 o INGRESSO2 vengono visualizzati come impostazioni prioritarie (RILEV INGRESSO non funziona).

RIL AUTO DIS L’ingresso non cambia automaticamente. Per cambiare l’ingresso, premere il pulsante OK.

Menu LANGUAGE Per gli utenti Macintosh 1 Aprire [Utility] e selezionare [Mac]. 2 Avviare [Mac_Utility.exe]. Viene visualizzato lo schema di prova. Voci

Premere i tasti m/M ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO NEDERLANDS SVENSKA Inglese Francese Tedesco Spagnolo Olandese Svedese Russo Giapponese Cinese

0 Menu RIPRISTINO (ripristino sui valori predefiniti) Menu POSIZIONE MENU Voci

Premere i tasti m/M Voci

OK Per ripristinare tutti i dati di regolazione sui valori predefiniti, ad eccezione dell’impostazione del menu (LANGUAGE).

ANNULLA Per annullare il ripristino e tornare alla schermata del menu.

POSIZIONE MENU È possibile modificare la posizione del menu visualizzato sullo schermo. Sono disponibili 9 posizioni.

Menu RILEV INGRESSO Menu BLOCCO MENU I modelli ad ingresso digitale cercano eventuali segnali di ingresso. È possibile passare automaticamente da un segnale all’altro. Voci

RIL AUTO ATT Se per l’ingresso selezionato non è presente alcun segnale o se viene selezionato un ingresso privo di segnale mediante il tasto OK, viene visualizzato un messaggio a schermo. Quindi, il display procede al controllo del segnale di ingresso e imposta in modo automatico un altro ingresso. Quando un ingresso viene modificato, l’ingresso selezionato viene visualizzato nell’angolo superiore sinistro dello schermo. In assenza di segnale di ingresso, il display passa al modo di risparmio energetico.

È possibile utilizzare solo l’interruttore 1 (alimentazione). Se si tenta di effettuare altre operazioni, sullo schermo viene visualizzata l’icona (BLOCCO MENU).

NO Per disattivare (BLOCCO MENU). Se (BLOCCO MENU) è stato impostato su SÌ, premendo il tasto MENU viene selezionato automaticamente (BLOCCO MENU).

Selezionando UTENTE, è possibile regolare il livello di retroilluminazione premendo i tasti m/M, allo stesso modo in cui viene selezionato RETROILLUMINAZ utilizzando il menu.

Nota Per i display dotati di ingressi analogici, le voci di menu RETROILLUMINAZ, CONTRASTO e LUMINOSITÀ sono disponibili solo se il modo ECO è impostato su UTENTE (pagina 14).

Funzione di risparmio energetico Questo display è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se collegato ad un computer o ad una scheda grafica conforme allo standard conforme a DPMS (Display Power Management Standard) per ingresso analogico/DMPM (DVI Digital Monitor Power Management) per ingresso digitale, il display è in grado di ridurre automaticamente il consumo energetico come mostrato di seguito. Modo di alimentazione

Indicatore di accensione 1 (alimentazione)

Funzionamento normale

attivo-spento1)(deep sleep)

Funzione di regolazione automatica della qualità dell’immagine (solo segnale RGB analogico) Quando il display riceve un segnale di ingresso, la posizione e la nitidezza dell’immagine (fase/ pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un’immagine nitida. Modo predefinito in fabbrica Quando viene trasmesso un segnale di ingresso al display, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel display, in modo da fornire un’immagine di alta qualità al centro dello schermo. Se il segnale di ingresso corrisponde al modo predefinito in fabbrica, l’immagine viene automaticamente visualizzata sullo schermo con le regolazioni predefinite.

Quando il computer entra nel modo “attivo-spento”, il segnale di ingresso viene interrotto e sullo schermo appare il messaggio NO SEGNALE IN INGRESSO. Dopo circa 5 secondi, il display entra nel modo di risparmio energetico. “deep sleep” è la modalità di risparmio energetico definita dalla Environmental Protection Agency.

Se i segnali trasmessi non corrispondono ai modi predefiniti in fabbrica

Riduzione del consumo energetico

Quando il display riceve un segnale di ingresso non corrispondente ad alcuno dei modi predefiniti in fabbrica, viene attivata la funzione di regolazione automatica della qualità dell’immagine, assicurando che sullo schermo appaia sempre un’immagine nitida entro le gamme di frequenza che seguono. Frequenza orizzontale: 28–80 kHz Frequenza verticale: 48–75 Hz Di conseguenza, la prima volta che il display riceve segnali di ingresso che non corrispondono ad alcuno dei modi preimpostati in fabbrica, è possibile che l’apparecchio impieghi più tempo del normale per visualizzare l’immagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all’utilizzo successivo del display, questo funzioni come quando vengono ricevuti i segnali che corrispondono a uno dei modi preimpostati in fabbrica.

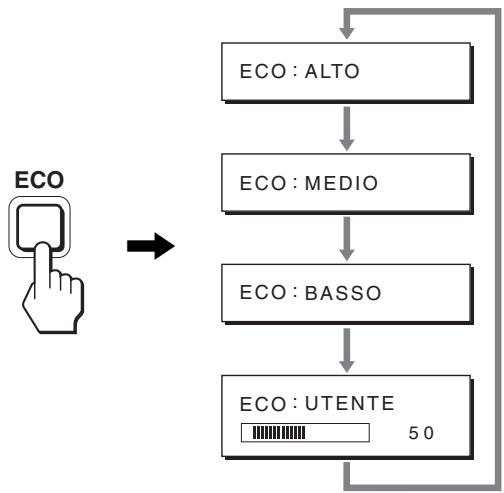

(Modo ECO) Premendo più volte il tasto ECO sulla parte anteriore del display è possibile selezionare la luminosità dello schermo.

E C O : A LTO ECO ECO : MEDIO

ECO : BASSO Se la fase, i pixel e la posizione dell’immagine vengono regolati manualmente

ECO : UTENTE Per alcuni segnali di ingresso, la funzione di regolazione automatica della qualità dell’immagine del display potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile effettuare tali regolazioni manualmente (pagina 14), regolazioni che verranno memorizzate come modi utente e richiamate automaticamente ogni volta che il display riceve gli stessi segnali di ingresso.

Ciascun modo viene visualizzato sullo schermo e la luminosità dello schermo viene ridotta in base al modo. Il menu scompare automaticamente dopo circa 5 secondi. La luminosità dello schermo e il consumo energetico risultano ridotti passando da ALTO a MEDIO e infine a BASSO.

Nota Mentre è attivata la funzione di regolazione automatica della qualità dell’immagine, l’unico interruttore attivo è 1 (alimentazione). A questo punto è possibile che l’immagine non sia stabile, ma non si tratta di un malfunzionamento. Attendere qualche secondo sino a quando la regolazione non viene completata.

L’impostazione predefinita della luminosità dello schermo è impostata su ALTO.

Se sullo schermo appare il messaggio “NO SEGNALE IN INGRESSO”

Guida alla soluzione dei problemi

Significa che non viene immesso alcun segnale tramite il connettore correntemente selezionato. Se RILEV INGRESSO (pagina 15) è attivato, il display rileva un altro segnale di ingresso e modifica automaticamente l’ingresso.

Prima di contattare l’assistenza tecnica, consultare la seguente sezione.

I NFORMA Z I ON I Messaggi a schermo

NO SEGNA L E I N I NGRE S S O I NGRE S SO1 : DV I - D VA I A R I SPARM I O ENE RG Se si presenta qualche problema relativo al segnale di ingresso, sullo schermo appare uno dei seguenti messaggi. Per risolvere il problema, vedere “Sintomi e soluzioni dei problemi” a pagina 18.

Se sullo schermo appare il messaggio “FUORI GAMMA”

Se non è possibile trovare i segnali di ingresso viene visualizzato il messaggio “VAI A RISPARMIO ENERG”. Dopo 5 secondi si avvia la modalità di risparmio energetico.

Significa che il segnale di ingresso non è supportato dalle caratteristiche tecniche del display. Controllare le seguenti voci. Per ulteriori informazioni sui messaggi a schermo, vedere “Sintomi e soluzioni dei problemi” a pagina 18.

Se sullo schermo appare il messaggio “CAVO SCOLLEGATO”

Se viene visualizzato “xxx.xkHz/ xxxHz” Significa che la frequenza orizzontale o la frequenza verticale non sono supportate dalle caratteristiche tecniche del display. Le cifre indicano le frequenze orizzontali e verticali del segnale di ingresso corrente.

Significa che il cavo del segnale video è stato scollegato dal connettore correntemente selezionato. Se RILEV INGRESSO (pagina 15) è impostato su “ATT”, il display rileva un altro segnale di ingresso e modifica automaticamente l’ingresso.

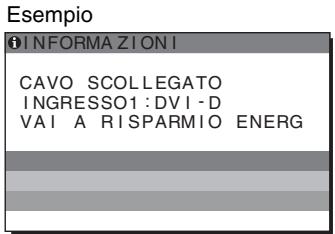

CAVO SCOL L EGA TO I NGRE S SO1 : DV I - D VA I A R I SPARM I O ENE RG Se viene visualizzato “RISOLUZIONE > 1280 × 1024” Significa che la risoluzione non è supportata dalle caratteristiche tecniche del display (1280 × 1024 o inferiore). Se non è possibile trovare i segnali di ingresso viene visualizzato il messaggio “VAI A RISPARMIO ENERG”. Dopo 45 secondi si avvia la modalità di risparmio energetico.

Esempio I NFORMA Z I ON I FUORI GAMMA I N GRE S SO1 : DV I - D RISOLUZIONE > 1280X1024

IT Sintomi e soluzioni dei problemi Se si verifica un problema causato dal computer o da altri apparecchi collegati, fare riferimento al relativo manuale delle istruzioni. Sintomo

Controllare quanto segue

L’immagine non viene visualizzata Se l’indicatore 1 (alimentazione) non è acceso o diventa arancione,

• Verificare che l’interruttore 1 (alimentazione) sia acceso.

Se l’indicatore 1 (alimentazione) non si illumina quando si preme l’interruttore 1 (alimentazione),

• Verificare che il cavo di alimentazione sia collegato correttamente.

Se sullo schermo viene visualizzato CAVO SCOLLEGATO

• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano inserite saldamente nelle relative prese (pagina 7). • Verificare che i piedini del connettore di. ingresso video non siano piegati o inseriti forzatamente. • Verificare che la selezione di ingresso sia correttamente impostata (pagina 11). • È collegato un cavo del segnale video non in dotazione. Se viene collegato un cavo del segnale video diverso da quello in dotazione, è possibile che sullo schermo venga visualizzato CAVO SCOLLEGATO. Non si tratta di un problema di funzionamento.

Se sullo schermo viene visualizzato il messaggio NO SEGNALE IN INGRESSO o l’indicatore 1 (alimentazione) diventa arancione,

• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano inserite saldamente nelle relative prese (pagina 7). • Verificare che i piedini del connettore di ingresso video non siano piegati o inseriti forzatamente. • Verificare che la selezione dell’ingresso sia correttamente impostata (pagina 11). x Problemi causati dal computer o da altri apparecchi collegati e non dal display • Il computer è impostato sul modo di risparmio energetico. Premere un tasto qualsiasi della tastiera o spostare il mouse. • Controllare che la scheda grafica sia installata correttamente. • Verificare che l’alimentazione del computer sia attivata. • Riavviare il computer.

Se sullo schermo viene visualizzato FUORI GAMMA (pagina 17)

x Problemi causati dal computer o da altri apparecchi collegati e non dal display • Verificare che la gamma di frequenza video rientri in quella specificata per il display. Se con questo display è stato sostituito un vecchio display, ricollegare il vecchio display e regolare la scheda grafica del computer entro le gamme riportate di seguito: Orizzontale: 28 – 80 kHz (RGB analogico), 28 – 64 kHz (RGB digitale) Verticale: 48 – 75 Hz (RGB analogico), 60 Hz (RGB digitale) Risoluzione: 1280 × 1024 o inferiore

Se viene utilizzato Windows

• Se con questo display è stato sostituito un vecchio display, ricollegare quello vecchio ed eseguire le seguenti operazioni. Selezionare “SONY” dall’elenco “Produttori”, quindi il nome del modello desiderato dall’elenco “Modelli” nella schermata di selezione delle periferiche di Windows. Qualora il nome del modello del presente display non fosse visualizzato nell’elenco “Modelli”, provare “Plug & Play”.

Se si utilizza un sistema Macintosh

• Se si collega un computer Macintosh, utilizzare un adattatore (non in dotazione), se necessario. Collegare l’adattatore al computer prima di connettere il cavo del segnale video.

L’immagine è tremolante, salta, oscilla o non è chiara

• Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 14). • Tentare collegando il display ad un’altra presa di rete CA, preferibilmente su un circuito diverso. x Problemi causati dal computer o da altri apparecchi collegati e non dal display • Per l’impostazione più adatta del display, consultare il manuale della scheda grafica. • Assicurarsi che il modo grafico (VESA, Macintosh 19” Color, ecc.) e la frequenza del segnale di ingresso siano supportati dal display. Anche se la frequenza rientra nella gamma adatta, alcune schede video potrebbero avere un impulso sincronico troppo basso perché il display possa sincronizzarsi correttamente. • Questo display non è in grado di elaborare i segnali di interlacciamento. Impostare i segnali progressivi. • Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere la migliore immagine possibile.

L’immagine è sfocata

• Regolare la luminosità e il contrasto (pagina 14). • Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 14). x Problemi causati dal computer o da altri apparecchi collegati e non dal display • Impostare la risoluzione su 1280 × 1024 sul computer.

Controllare quanto segue

L’immagine è sdoppiata

• Eliminare eventuali prolunghe del cavo video e/o di scatole di commutazione video. • Controllare che tutte le spine siano inserite saldamente nelle rispettive prese.

L’immagine non è centrata o non è delle dimensioni corrette (solo segnale RGB analogico)

• Regolare i pixel e la fase (pagina 14). • Regolare la posizione dell’immagine (pagina 14). Si noti che alcuni modi video non riempiono lo schermo fino ai bordi.

L’immagine è troppo piccola

x Problemi causati dal computer o da altri apparecchi collegati e non dal display • Impostare la risoluzione su 1280 × 1024 sul computer.

Sono visibili disturbi ondulati o ellittici (effetto moiré)

• Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 14).

Il colore non è uniforme

• Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 14).

Il colore bianco non è perfetto

• Regolare la temperatura di colore (pagina 14).

I tasti del display non sono operativi (sullo schermo appare il simbolo )

• Se BLOCCO MENU è impostato su SÌ, impostarlo su NO (pagina 15).

Il display si spegne dopo poco

x Problemi causati dal computer o da altri apparecchi collegati • Disattivare l’impostazione di risparmio energetico del computer.

La risoluzione visualizzata nella schermata del menu non è corretta.

• A seconda dell’impostazione della scheda grafica, è possibile che la risoluzione visualizzata nella schermata del menu non corrisponda a quella impostata sul computer.

Regolare la retroilluminazione (pagina 14). Regolare la della luminosità (pagina 14). Regolare la gamma utilizzando il menu GAMMA (pagina 14). Dopo l’accensione, occorrono alcuni minuti prima che il display si illumini. Lo schermo potrebbe diventare più scuro, a seconda del modo ECO selezionato.

IT Visualizzazione delle informazioni relative al display

• Nome e caratteristiche tecniche del computer e della scheda grafica in uso • Tipo di segnali di ingresso (RGB analogico/RGB digitale)

Durante la ricezione del segnale video da parte del display, tenere premuto il pulsante MENU per più di 5 secondi finché non viene visualizzata la finestra informativa. Premere di nuovo il tasto MENU per far scomparire la finestra.

INFORMAZIONI MODEL : SDM-S75A SER. NO : 1234567 MANUFACTURED : 2005-52

Nome del modello Numero di serie Settimana e anno di fabbricazione

Sebbene il nome di modello registrato per lo standard di sicurezza del presente display sia SDM-S75 /S95 , per la vendita viene utilizzato il nome SDM-S75A/S95AR/S75D/S95DR/S75E/ S95ER/S75F/S95FR/S75N/S95NR. Se il problema persiste, consultare un rivenditore Sony autorizzato e fornire le seguenti informazioni: • Nome del modello • Numero di serie • Descrizione dettagliata del problema • Data di acquisto

Caratteristiche tecniche Nome modello

Livelli dei segnali di ingresso

Requisiti di alimentazione

100 – 240 V, 50 – 60 Hz, massimo 1,0 A massimo 45 W

massimo 50 W Temperatura di utilizzo Dimensioni (larghezza/ altezza/profondità)

da 5 a 35 °C Altezza fissa

Circa 369 × 423,5 × 225 mm (con supporto) Circa 369 × 315 × 66 mm (senza supporto)

Circa 414 × 439,5 × 225 mm (con supporto) Circa 414 × 348 × 69 mm (senza supporto)

Circa 369 × 393,5 – 503,5 × 253 mm (con supporto) Circa 369 × 315 × 66 mm (senza supporto)

Circa 414 × 409,5 – 519,5 × 277,5 mm (con supporto) Circa 414 × 348 × 69 mm (senza supporto)

Circa 6,4 kg (con supporto) Circa 4,3 kg (senza supporto)

Circa 7,3 kg (con supporto) Circa 5,2 kg (senza supporto)

Circa 7,5 kg (con supporto) Circa 4,3 kg (senza supporto)

Circa 8,7 kg (con supporto) Circa 5,2 kg (senza supporto)

Orizzontale: massimo 1280 punti Verticale: massimo 1024 linee

Tipo di segnale d’ingresso (Digitale/Analogico)

SDM-S95ER Frequenza di utilizzo RGB1) Orizzontale: tra 28 e 80 kHz Verticale:tra 48 e 75 Hz

Formato del segnale di ingresso

SDM-S75E Tipo di pannello: a-Si TFT Active Matrix

Condizione di sincronizzazione orizzontale e verticale consigliata

• L’ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 µs, a seconda di qual è più ampia. • L’ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec. • L’ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec. Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Orizzontale: massimo 1280 punti Verticale: massimo 1024 linee

Tipo di segnale d’ingresso (Digitale/Analogico)

Digitale × 1/Analogico × 1

Livelli dei segnali di ingresso

Requisiti di alimentazione

100 – 240 V, 50 – 60 Hz, massimo 1,0 A massimo 45 W

massimo 50 W Altezza fissa

Circa 369 × 423,5 × 225 mm (con supporto) Circa 369 × 315 × 66 mm (senza supporto)

Circa 414 × 439,5 × 225 mm (con supporto) Circa 414 × 348 × 69 mm (senza supporto)

Circa 369 × 393,5 – 503,5 × 253 mm (con supporto) Circa 369 × 315 × 66 mm (senza supporto)

Circa 414 × 409,5 – 519,5 × 277,5 mm (con supporto) Circa 414 × 348 × 69 mm (senza supporto)

Circa 6,4 kg (con supporto) Circa 4,3 kg (senza supporto)

Circa 7,3 kg (con supporto) Circa 5,2 kg (senza supporto)

Circa 7,5 kg (con supporto) Circa 4,3 kg (senza supporto)

Circa 8,7 kg (con supporto) Circa 5,2 kg (senza supporto)

Temperatura di utilizzo Dimensioni (larghezza/ altezza/profondità)

Frequenza di utilizzo RGB1) Orizzontale: tra 28 e 80 kHz (RGB analogico) tra 28 e 64 kHz (RGB digitale) Verticale: tra 48 e 75 Hz (RGB analogico) 60 Hz (RGB digitale)

Formato del segnale di ingresso

SDM-S75F Vedere pagina 6.

Condizione di sincronizzazione orizzontale e verticale consigliata

• L’ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 µs, a seconda di qual è più ampia. • L’ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec. • L’ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec. Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

IT Nome modello Pannello LCD Dimensioni dell’immagine: pollici Formato del segnale di ingresso

Risoluzione Tipo di segnale d’ingresso (Digitale/Analogico) Livelli dei segnali di ingresso

SDM-S75N Tipo di pannello: a-Si TFT Active Matrix 17,0

Frequenza di utilizzo RGB1) Orizzontale: tra 28 e 80 kHz (RGB analogico) tra 28 e 64 kHz (RGB digitale) Verticale: tra 48 e 75 Hz (RGB analogico) 60 Hz (RGB digitale) Orizzontale: massimo 1280 punti Verticale: massimo 1024 linee Digitale × 1/Analogico × 1 Segnale video RGB analogico 0.7 Vp-p, 75 Ω, positivo Segnale SYNC Livello TTL, 2,2 kΩ, positivo o negativo Segnale RGB (DVI) digitale : TMDS (collegamento singolo) Minijack stereo, 0,5 Vrms

Requisiti di alimentazione

100 – 240 V, 50 – 60 Hz, massimo 1,0 A Consumo energetico

massimo 45 W Temperatura di utilizzo Il tipo di supporto Dimensioni (larghezza/ altezza/profondità) Peso Plug & Play Accessori 1)

Circa 414 × 348 × 69 mm

Circa 4,3 kg (con supporto)

Circa 5,2 kg (con supporto)

DDC2B Vedere pagina 6.

Condizione di sincronizzazione orizzontale e verticale consigliata

• L’ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 µs, a seconda di qual è più ampia. • L’ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec. • L’ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec. Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
