BEDIENUNGSANLEITUNG SDM-S95AR SONY

一卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡

注意

Bitte prufen Sie den Lieferumfang des Bildschirms. Das Typenschild Ihres Bildschirmmodells befindet sich an der Rückseite des Bildschirms.

NOTICE

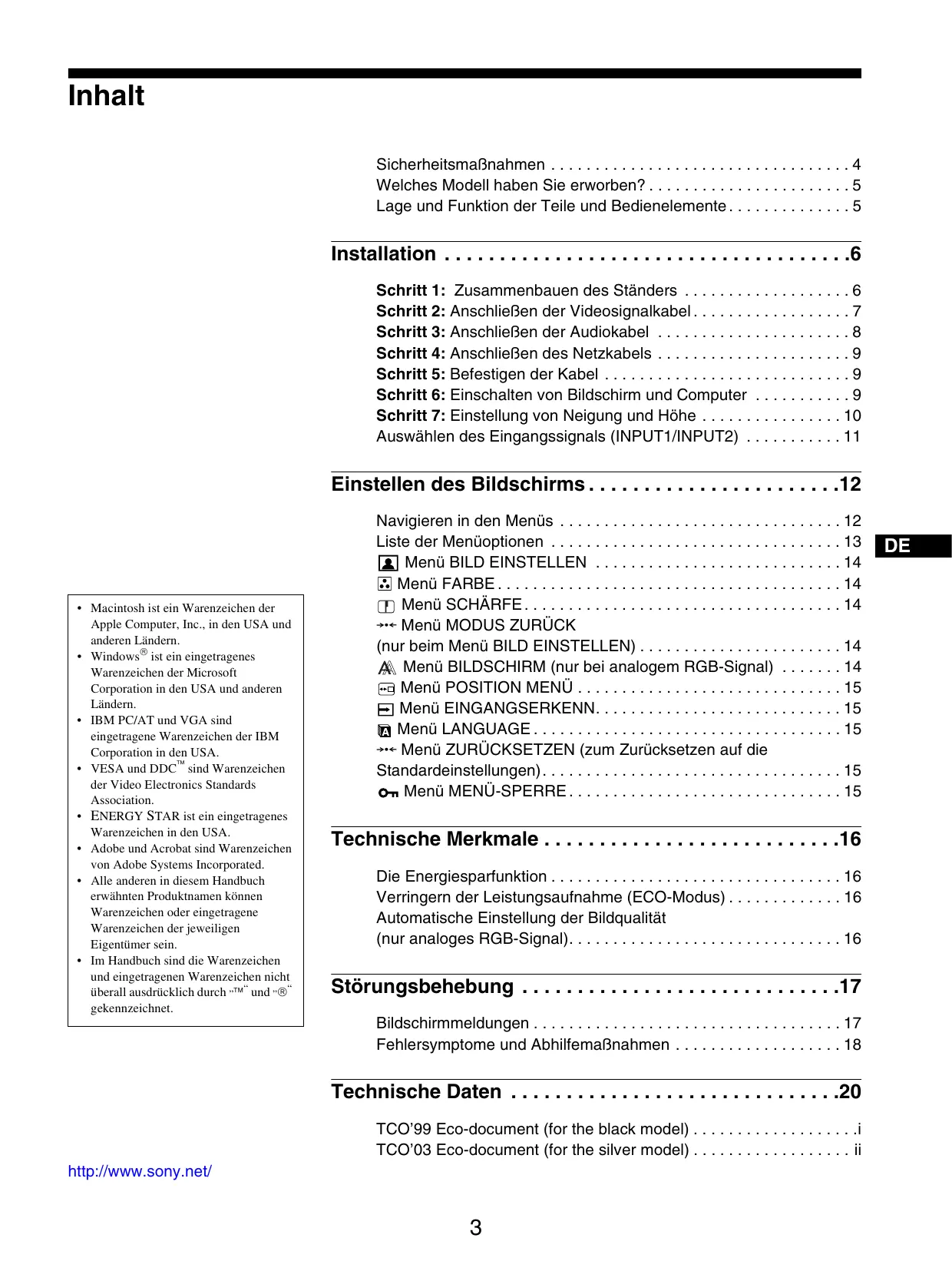

Sicherheitsmaßnahmen 4

Welches Modell haben Sie erworben? 5

Lage und Funktion der Teile und Bedienelemente 5

Installation 6

Schritt 1: Zusammenbauen des Ständers 6

Schritt 2: Anschlieben der Videosignalkabel. 7

Schritt 3: Anschlieben der Audiokabel 8

Schritt 4: Anschlieben des Netzkabels 9

Schritt 5: Befestigen der Kabel 9

Schritt 6: Einsatzen von Bildschirm und Computer 9

Schritt 7: Einstellung von Neigung und Höhe 10

Auswahlen des Eingangssignals (INPUT1/INPUT2) 11

Einstellen des Bildschirms 12

Navigieren in den Menus 12

ListederMenüoptionen 13

Menu BILD EINSTELLLEN 14

Menu FARBE 14

1 Menu SCHÄRFE. 14

Menu MODUS ZURUCK (nur beim Menu BILD EINSTELLLEN) 14

A Menu BILDSCHIRM (nur bei analogem RGB-Signal) 14

Menu POSITION MENU 15

Menu EINGANGSERKENN. 15

A Menu LANGUAGE. 15

Menu ZURUCKSETZEN (zum Zurücksätzen auf die Standardeinstellungen). 15

O Menu MENU-SPERRE 15

Technische Merkmale 16

Die Energiesparfunktion 16

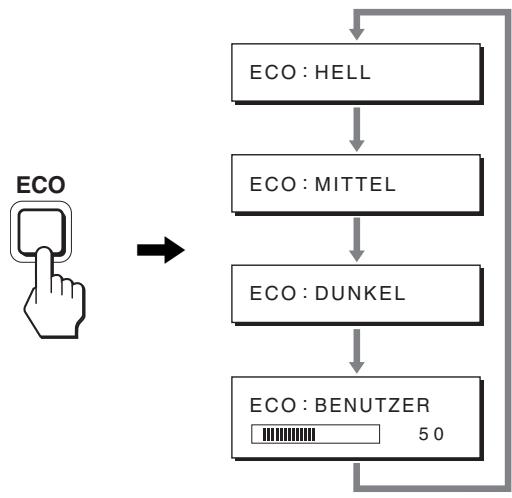

Verringern der Leistungsaufnahme (ECO-Modus) 16

Automatische Einstellung der Bildqualität (nur analoges RGB-Signal). 16

Störungsbehebung 17

Bildschirmeldungen 17

Fehlersymptome und Abhilfemaßnahmen 18

Technische Daten 20

• Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den USA und anderen Ländern.

• Windows® ist ein eingetragenes Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.

• IBM PC/AT und VGA sind eingetragene Warenzeichen der IBM Corporation in den USA.

• VESA und DDC™ sind Warenzeichen der Video Electronics Standards Association.

• ENERGY STAR ist ein eingetragenes Warenzeichen in den USA.

• Adobe und Acrobat sind Warenzeichen von Adobe Systems Incorporated.

• Alle anderen in thisem Handbuch erwähnten Produktnamen können Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer sein.

• Im Handbuch sind die Warenzeichen und eingetragenen Warenzeichen nicht überall ausdruicklich durch ·^TM und ·^® gekennzeichnet.

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrlem Land geeignet ist.

FürKundenindenUSA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards.

Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sieitte das Kabel mit dem fur Großbritannien geeigneten Stecker.

Beispiele für Steckertypeen

für 100 bis 120 V

Wechselstrom

für 200 bis 240 V

Wechselstrom

nur für 240 V

Wechselstrom

Die Netzsteckdose sollte sich in der Höhe des Geräts befinden und leicht zugänglich sein.

Aufstellort

Achten Sie darauf, dass der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen wie sie zum Beispiel in der Nähere eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht aufreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähere eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen.
• Vor mechanischen Vibrationen oder Stößen.
• Vor starken Magnetfeldern. Stellen Sie den Monitor dahernicht in der Höhe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.
• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer Tür ins Freie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der Luft. Andernfalls kann es zu irreparablen Schäden am Gerätkommen.

Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, dass der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls konnte der LCD-Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Höhe eines Fensters aufstellen.
• Stößen Sie nicht gegen den LCD-Bildschirm und zerkratzen Sieihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch konnte die Gleichmäßigkeit des Bildes beeinträchtigt werden oder am LCD-Bildschirm konnten Fehlfunktionen auftreten.
• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Das Phenomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.
• Wenn Sie über längerere Zeit ein Standbild anzeigen setzen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder.
• Der Bildschirm erwartt sich bei Betrieb. Dies ist keine Fehlfunktion.

Hinweis zum LCD-Bildschirm (Flüssigkristallbildschirm)

Bitte beachten Sie, dass der LCD-Bildschirm in einer Hochprüzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-Bildschirm erschinen. Dies ist keine Fehlfunktion.

(Effektive Bildpunkte: über 99,99%)

Wartung

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor Sie den Monitor reinigen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achen Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthalt, da diese zu Kratzern auf der Beschichtung des LCD-Bildschirms führen können.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeucht haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.
• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreiben n oder Schraubenziehern. Andernfalls konnte die LCD-Bildschirmoberfläche zerkratzt werden.
• Beachten Sieitte, dass es zu Materialschäden oder zu Schäden an der LCD-Bildschirm Beschichtungkommen kann, wenn der Monitor fluchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt ist oder wenn er länger Zeit mit Gummi- oder Vinylmaterialien in Berühung kommt.

Transport

• Trennen Sie alle Kabel vom Display ab. Wenn Sie einen hohenverstellbaren Ständer verwenden, stellen Sie diesen auf die höchste Position ein und halten das LCD-Display an beiden Seiten gut fest. Achten Sie darauf, dass der Bildschirm beim Transport nicht verkratzt wird. Ein Fall des Displays kann eine Verletzung oder eine Beschädigung verursichen.
• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mithilfe der Originalverpackungsmaterialien wieder im Originalkarton.
• Bringen Sie den Anschlagstift des hohenverstellbaren Ständers wieder an, damit der Ständer während des Transports in der aktuellen Position fixiert ist.

Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im normalen Hausmull.
  Die Leuchtstoffhre in thisem Monitor enthalt Quecksilber. Der Monitor muss in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden.

Welches Modell haben Sie erworbEN?

Überprüfen Sieitte als Erstes,welches Modell Sie erworben haben.

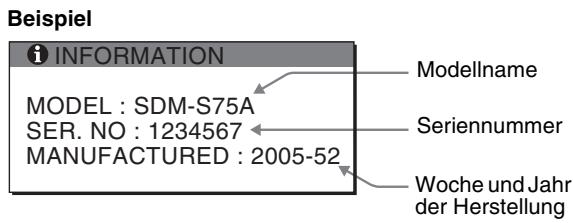

Den Modellnamen finden Sie an der Rückseite des Bildschirms.

(Beispel : SDM-S75A)

Nicht bei allen Bildschirmmodellen stehen alle Geräte- bzw.

MenüfunktionenzurVerfügung.

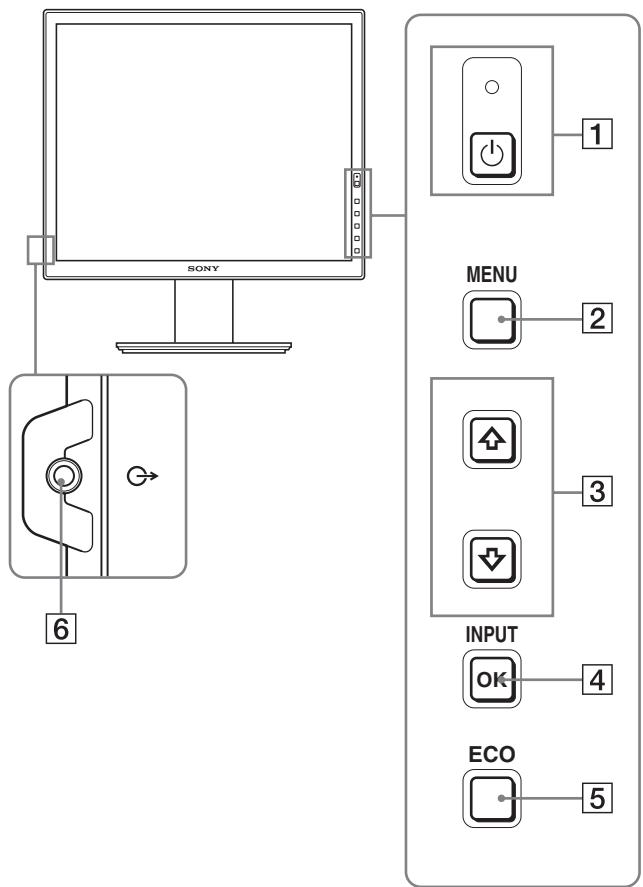

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Die Abbildung zeigt nur eins der lieferbaren Bildschirmodelle.

Vorderseite des Bildschirms

Bei den mit * gekennzeichneten Merkmalen gibt es hinsichtlich der Spezifikationen Unterschiede zwischen den Modellen. Näheres dazu finden Sie unter „Technische Daten" (Seite 20).

1 Netzschalter und Netzanzeige (Seite 9, 16)

Mit diesen Schalter wird der Bildschirm eingescheltet. Drücken Sie diesen Schalter erneut, um den Bildschirm wieder auszuschalten.

2 Menütaste MENU (Seite 12)

These Taste dient zum Ein- bzw. Ausblenden des Menüs.

3 Tasten / (Seite 12)

These Tasten dieren zum Auswahlen von Menüoptionen und Vornehmen von Einstellungen.

4 Taste OK (Seite 12)

These Taste dient zum Aktivieren der Menüoptionen bzw. Einstellungen, die mit den Tasten ↓↑ (3) ausgewählten wurden.

INPUT (Seite 11)*

These Tasten dieren zum Umschalten des

Videoeingangssignals zwischen INPUT1 und INPUT2, wenn zwei Computer an den Bildschirm angeschlossen sind. Diese Funktion ist nur verfügbar, wenn das Menu ausgebrendet ist.

5 Taste ECO (Seite 16)

Mit dieser Taste kann der Stromverbrauch reduziert werden. Solange die Menüanzeige nicht eingebrendet ist, dient die Taste außer dem zum automatischen Optimieren der Bildqualität für das aktuelle Eingangssignal. Die Taste wird hierzu mindestens 3 Sekunden lang gedrückt gehalten (automatische Einstellung auf Tastendruck) (nur bei analogem RGB-Signal).

6 Audioausgangsbuchse (Seite 8)

Über diese Buchse werden Tonsignale an Lautsprecher oder andere Audiogeräte ausgegeben.

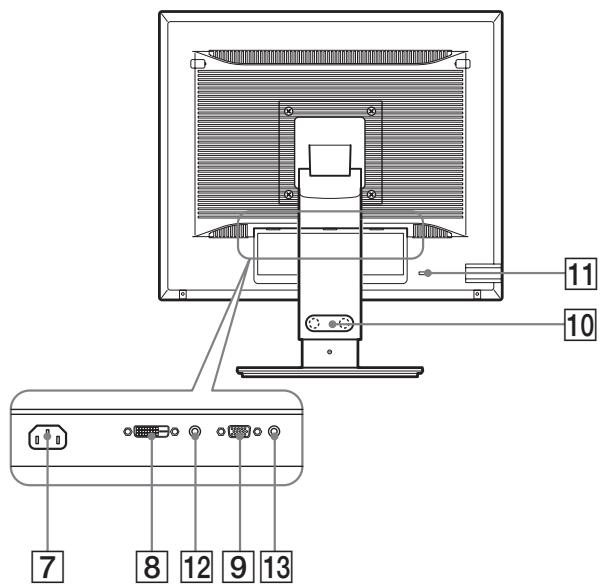

Rückseite des Bildschirms

7 Netzeingang AC IN (Seite 9)

Mit diesen Anschluss verbinden Sie das Netzkabel (mitgeliefert).

DVI-D-Eingangsanschluss (digitales RGB) (Seite 8)

An thisem Anschluss werden digitale RGB-Video signaleingespeist, die DVI Rev. 1.0 entsprechen.

9 HD15-Eingang (analoges RGB) (Seite 8)

Dieser Anschluss dient zum Einsatz von analogen RGB-Video signalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

10 Kabelhalter\* (Seite 9)

Mit diesen Halter können Sie Kabel sicher am Bildschirm befestigen.

Diebstahlschutzbohrung

Die Diebstahlschutzbohrung kann in Verbindung mit dem Kensington Micro Saver Security System verwendet werden. Micro Saver Security System ist ein Markenzeichen von Kensington.

12 Audiobuchse für INPUT1*

These Buchse kann für die Eingabe des Tonsignals mit der Audioausgangsbuchse eines an INPUT1 angeschlossenen Computers bzw. Audiogeräts verbunden werden.

13 Audiobuchse für INPUT2*

These Buchse kann für die Eingabe des Tonsignals mit der Audioausgangsbuchse eines an INPUT2 angeschlossenen Computers bzw. Audiogeräts verbunden werden.

Installation

Bevor Sie mit dem Bildschirm arbeiten, überprüfen Sieitte, ob folgende Teile mitgeliefert wurden:

• LCD-Bildschirm
  -Netzkabel
  StänderfuB*
• HD15-HD15-Video signalkabel (analoges RGB)
• DVI-D-Videosignalkabel (digitales RGB)*
• CD-ROM (Dienstprogramm für Windows/Macintosh, Bedienungsanleitung usw.)
• Garantiekarte
  Kurzreferenz

Bei den mit gekennzeichneten Merkmalen gibt es hinsichtlich der Spezifikationen Unterschiede zwischen den Modellen. Nähres dazu finden Sie unter „Technische Daten" (Seite 20).

Schritt 1: Zusammenbau den Ständers

Drucken Sie nicht auf den LCD-Bildschirm, wenn Sie den Bildschirm auf einen Schreibtisch oder eine ähnliche Ablageflache legen oder darauf aufstellen. Andernfalls konnte die Gleichmasigkeit des Bildes auf dem Bildschirm beeintrachtigt oder der LCD-Bildschirm beschadigt werden.

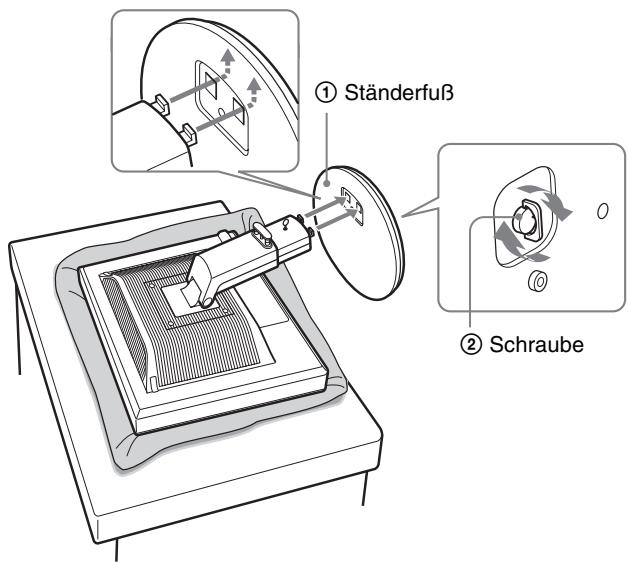

■ Wenn Sie den mitgelieferten Ständer verwenden

1 Öffnen Sie den Karten und nehmen Sie den Ständerfuß Heraus.
2 Überprüfen Sie, ob die aufgelisteten Teile mitgeliefert wurden.

• Ständerfuß (mit der Schraube an der Unterseite)

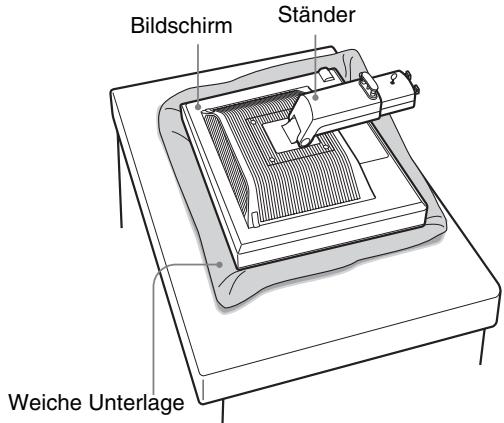

3 Legen Sie eine weiche Decke o. ä. auf eine ebene Fläche, wie z. B. einen Schreibtisch.

Der LCD-Bildschirm und die Bildschirmoberfläche können beschädigt werden, wenn Sie den Bildschirm ohne Unterland auf den Schreibtisch legen.

4 Nehmen Sie den Bildschirm aus dem Karton und legen Sieihn auf den Schreibtisch. Richten Sie darauf den Rahmen des Bildschirms an der Tischkante aus.

Die Abbildung zeigt den hohenverstellbaren Ständer. Wenn Sie den festen Ständer verwenden, ist die Montage mit Schritt 5 abgeschlossen.

5 Hangen Sie zum Anbringen des Ständerfußes die Aussparungen am Ständerfuß in die Vorsprüge am Ständer ein. ①

Heben Sie den Griff der Schraube an, um den Ständerfuß festzuschrauben. ②

Achten Sie darauf, dass die Schraube gut fixiert ist, und drehen Sie den Schraubengriff darüber.

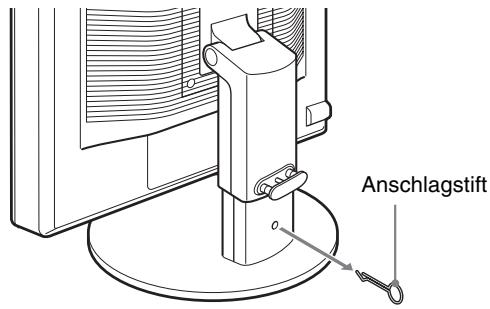

6 Wenn Sie den hohenverstellbaren Ständer verwenden, entfern den Sie nach dem Aufstellen des Städers den Anschlagstift.

Hinweis

Der Anschlagstiftarf nicht entfernert werden, während der Ständer waagrecht liegt. Der Standerfu konnte in thisem Fall hersaurtschen, herunterfallen und eine Verletzung verursachen.

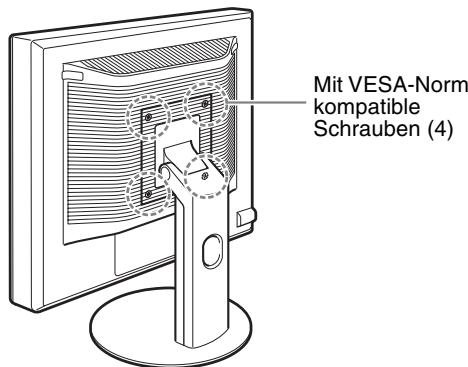

■ Wenn Sie den VESA-Ständer\* verwenden

Sie können den am Bildschirm montierten Ständer entfernen undstattdessen einen VESA-Ständer eines anderen Herstellers anbringen.

Schritt 2: Anschlieben der Videosignalkabel

• Schalten Sie vor dem Anschlieben den Bildschirm und den Computer aus.

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie können die Stifte sonst möglicherweise verbiegen.
• Achten Sie darauf, den Stecker des Videosignalkabels korrekt am Anschluss auszurichten, damit die Stifte am Stecker des Videosignalkabels nicht verbogen werden.

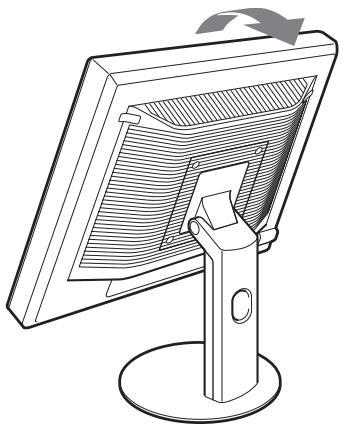

1 Neigen Sie den Bildschirm nach oben. Wenn Sie den hohenverstellbaren Ständer verwenden, stellen Sie das Displayhöher.

2 Schlieben Sie die Videosignalkabel an den Bildschirm an.

Wenn Sie den festen Ständer verwenden, führen Sie die Videosignalkabel zunachst durch die Aussparung im Ständer und schlieben sie dann an den Bildschirm an. Naheres dazu finden Sie unter „Schnitt 5: Befestigen der Kabel".

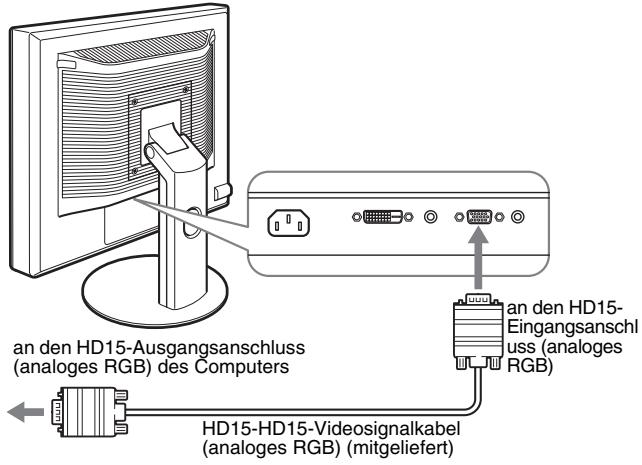

Anschlieben eines Computers mit einem HD15-Ausgangsanschluss (analoges RGB)

Schlieben Sie den Computer mit dem mitgelieferten HD15-HD15-Video signalkabel (analoges RGB) an den HD15-Eingangsanschluss (analoges RGB) am Bildschirm an.

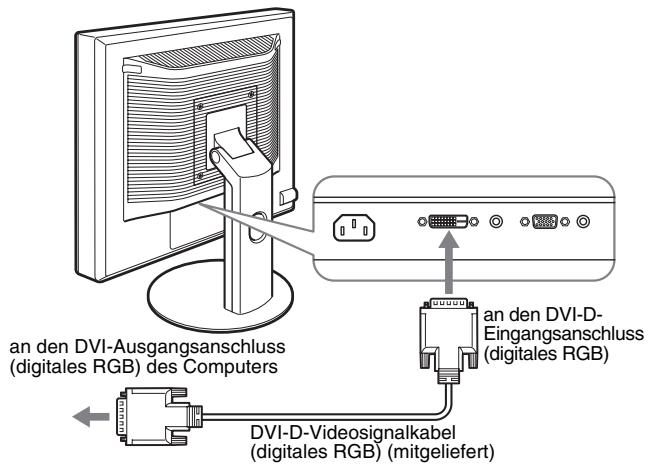

■ Anschlieben eines Computers mit einem DVI-Ausgangsanschluss (digitales RGB)

Schlieben Sie den Computer mit dem mitgelieferten DVI-D-Video signalkabel (digitales RGB) an den DVI-D-Eingangsanschluss (digitales RGB) am Bildschirm an.

Schritt 3: Anschlieben der Audiokabel

Wenn kein Ton ausgegeben werden soll, ist diese Verbindung nicht erforderlich.

Wenn Sie den festen Ständer verwenden, führen Sie die Audiokabel zunachst durch die Aussparung im Ständer und schließen sie dann an den Bildschirm an. Näheres dazu finden Sie unter „Schritt 5: Befestigen der Kabel".

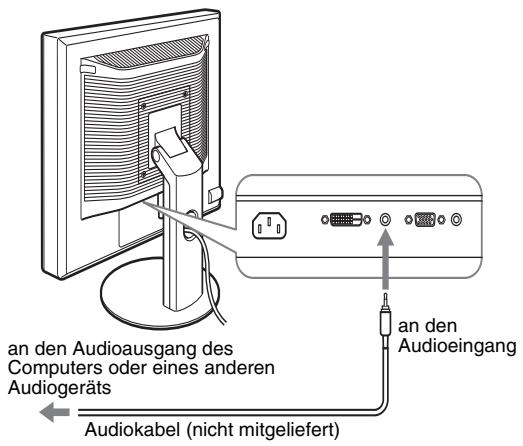

1 Verbinden Sie die Audioeingangsbuchse am Bildschirm über das Audiokabel (nicht mitgeliefert) mit der Audioausgangsbuchse am Computer oder an einem anderen Audiogerät.

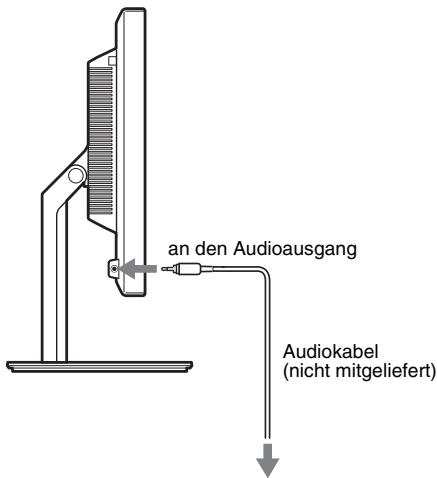

2 Schlieben Sie ein Audiokabel (nicht mitgeliefert) fest an die Audioausgangsbuchse am Bildschirm an.

Die Audioausgabe ändert sich, wenn der Audioeingangs- und Audioausgangsanschluss des Bildschirms angeschlossen wurden. Schlieben Sie Audiogeräte an, die den in den Audioeingangsspezifikationen des Bildschirms angegebenen Eingangswerten entsprechen. Wenn der Eingang zu hoch ist, kann der Bildschirm beschädigt werden.

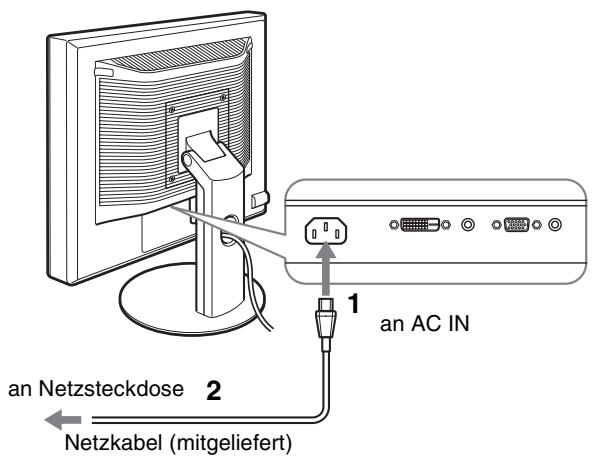

Schritt 4: Anschlieben des Netzkabels

Wenn Sie den festen Ständer verwenden, führren Sie das Netzkabel zunachst durch die Aussparung im Ständer und schließen es dann an den Bildschirm an. Nähres dazu finden Sie unter „Schritt 5: Befestigen der Kabel".

1 Schlieben Sie das mitgelieferte Netzkabel fest an den Netzeingang AC IN des Bildschirms an.
2 SchlieBen Sie das andere Ende fest an eine Netzsteckdose an.

Schritt 5: Befestigen der Kabel

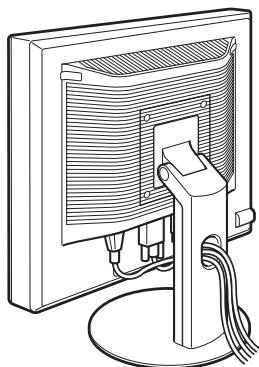

Fester Stander*

Vergewissern Sie sich, dass die Kabel wie in der Abbildung gezeigt durch die Aussparung im Ständer geführt wurden.

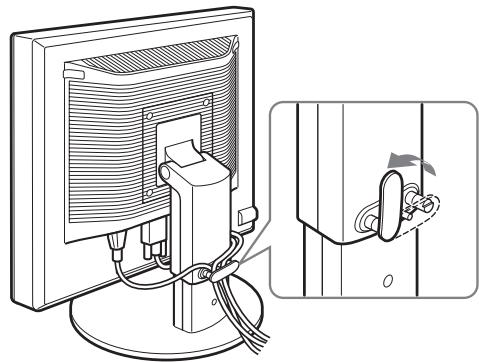

■ Hohenverstellbarer Ständer*

Führer Sie die Kabel durch den Kabelhalter, wie auf der Abbildung zu sehen.

Hinweis

Achten Sie beim Bündeln der Kabel darauf, dass diese noch etwas Spiel haben. Andernfalls lose sie sich möglicherweise von den Anschlüssen bzw. Steckern, wenn Sie den Bildschirmwinkel einstehen. Wenn Sie die Kabel zu straffziehen, können sie beschädigt werden.

Schritt 6:Einschalten von Bildschirm und Computer

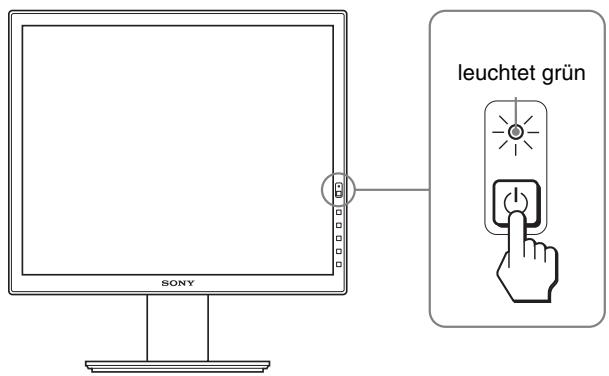

1 Drücken Sie den Netzschalter vorne rechts am Bildschirm.

Die Netzanzeige leuchtet grün auf.

2 Schalten Sie den Computer ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Das Netzkabel und das Videosignalkabel müssen richtig angeschlossen sein.

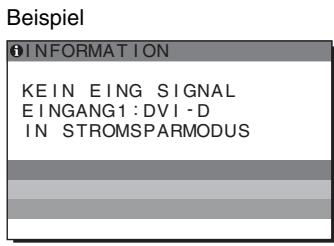

• Wenn „KEIN EING SIGNAL“ auf dem Bildschirm entscheidt:
• Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.
• Vergewissern Sie sich, dass das Eingangssignal korrekt eingestellt ist, indem Sie die Taste OK drücken (Seite 11).

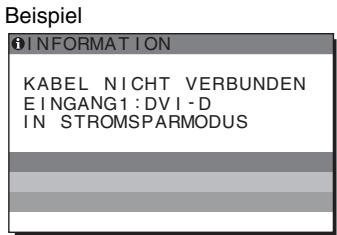

• Wenn „KABEL NICT VERBUNDEN“ auf dem Bildschirm entscheidet:

• Überprüfen Sie, ob die Videosignalkabel richtig angeschlossen sind.
  Vergewissern Sie sich, dass das Eingangssignal korrekt eingestellt ist, indem Sie die Taste OK drucken (Seite 11).

• Wenn „UNZULÄSSIGER BEREICH“ erscheint: Schließen Sie wieder ihren alten Bildschirm an. Stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein.

	Analoges RGB	Digitales RGB
Horizontal-frequenz	28–80 kHz	28–64 kHz
Vertical-frequenz	48–75 Hz	60 Hz
Auflösung	1280 × 1024 oder weniger

Schlagen Sieitte unterdenweiterenInformationenüber Bildschirmeldungen nach (siehe,.,Fehlersymptome und Abhilfemaßnahmen" auf Seite 18).

Spezielle Treiber werden nicht benötigt

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so dass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden.

Wenn Sie den Monitor an den Computer anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistant auf dem Bildschirm angezeigt. Gehen Sie in thisem Fall nach den

Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so dass Sie ohne weitere Vorbereitungen mit thisem Monitor arbeiten können.

Die Vertikalfrequency wechselt zu 60Hz

Da das Flimmern auf dem Monitor fast nicht sightbar ist, können Sie die Einstellung unverändert setzen. Sie brauchen die Vertikalfrequency nicht auf einen besonderen hohen Wert einzustellen.

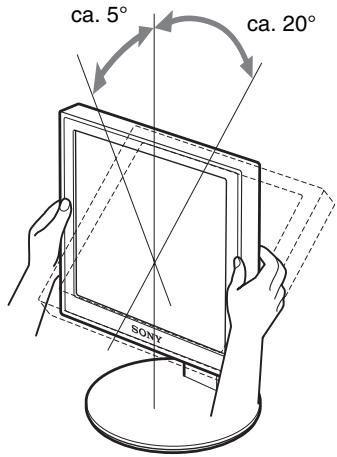

Schritt 7: Einstellung von Neigung und Höhe

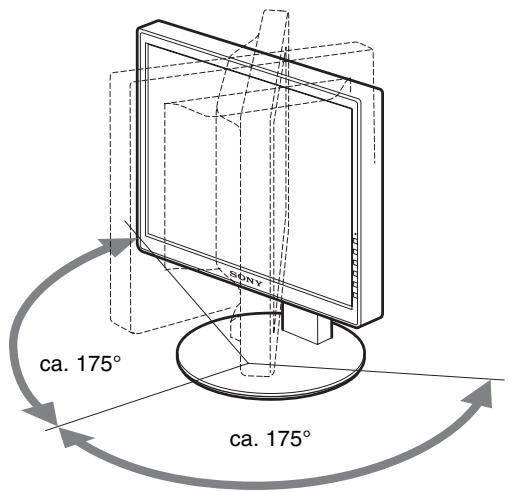

Mit dem Ständer können Sie den Bildschirm innerhalb der unter abgebildeten Winkel nach Bedarf einstellen.

Fassen Sie den LCD-Bildschirm an beiden Seiten und stellen Sie den Bildschirm wie gewünscht ein.

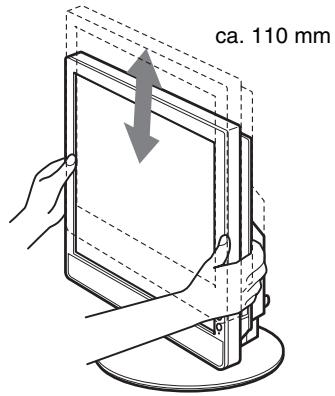

Wenn Sie den hohenverstellbaren Ständer verwenden, kann auch die Höhe des Bildschirms passend eingestellt werden, wie nachfolgend beschrieben.

Fassen Sie den LCD-Bildschirm an beiden Seiten und stellen Sieihn auf die gewünschte Höhe ein.

So können Sie ergonomisch mit dem Bildschirm arbeiten

Berücksichtigten Sie beim Einstellen des Bildschirmwinkels die Höhe von Schreibtisch und Stuhl und achten Sie darauf, dass auf dem Bildschirm keine Lichtreflexe auftreten.

Hinweise

• Achten Sie beim Einstellen des Bildschirmwinkels darauf, nicht mit dem Bildschirm an andere Gegenstände zu stöben.
• Achten Sie darauf, dass sich beim Verstellen der Ständerhöhe keine Gegenstände unter dem Bildschirm befinden, da diese beschädigt werden können.

Auswahlen des Eingangssignals

(INPUT1/INPUT2)*

Drucken Sie die Taste OK.

Das Eingangssignal wechselmt mit jedem Tastendruck.

INPUT

Bildschirmeldung (erscheint ca. 5 Sekunden lang oben links)	Konfiguration des Eingangssignals
INPUT1: DVI-D*	DVI-D-Eingangsanschluss (digitales RGB) für INPUT1
INPUT2: HD15	HD15-Eingangsanschluss (analoges RGB) für INPUT2

Einstellen des Bildschirms

Vor dem Einstellen

Verbinden Sie den Bildschirm mit dem Computer und schalten Sie beiden Geräte ein.

Die besten Ergebnisse erzielen Sie, wenn Sie nach dem Anschlieben des Bildschirms an den Computer und dem Einsatz den Geräts mindestens 30 Minuten warten, bevor Sie irgendwelche Einstellungen vornehmen.

Mit den Bildschirmenus konnen Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

1 Rufen Sie das Hauptmenu auf.

Drücken Sie die Taste MENU, um das Hauptmenu auf dem Bildschirm aufzurufen.

2 Wahlen Sie das Menu aus, in dem Sie Einstellungen vornehmen都会.

Wahlen Sie mit den Tasten / das gewünschte Menu aus. Wahlen Sie mit der Taste OK die gewünschte Menüoption aus.

3 Wahlen Sie einen Wert für die Option.

Nehmen Sie die Einstellung mit den Tasten ↓/↑ vor und drücken Sie dann die Taste OK.

Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das voherige Menu wird wieder angezeigt.

4 Schlieben Sie das Menu.

Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenu nach etwa 45 Sekunden automatisch ausgeblendet.

Zurücksetzen der Werte auf die Standardeinstellungen

Sie können die Einstellungen über das Menu ZURÜCKSETZEN zurücksetzen. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie unter (ZURÜCKSETZEN) auf Seite 15.

Liste der Menüoptionen

Die verfügbarmenüoptionen hangen vom Modell ab.

Sehen Sie an der Unterseite des Bildschirms nach, wie die Modellnummer lautet, und lessen Sie in den Tabellen unter nach.

	SDM-S75A/S95AR SDM-S75E/S95ER
HINTERGRUNDBEL	☑
KONTRAST	☑1)
HELLIGKEIT	☑1)
γ GAMMA	☑1)
FARBE	9300K
	6500K
	sRGB1)
	BENUTZER (Gain für R und B)
SCHÄRFE	☑
MODUS ZURÜCK*	-
BILDSCHIRM	AUTOMATISCH
	PHASE
	PITCH
	H CENTER
	V CENTER
POSITION MENÜ	☑
EINGANGSERKENN*	-
LANGUAGE	ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУСКИ
	日本語
	中文
ZURÜCKSETZEN	OK
	ABBRECHEN
MENÜ-SPERRE	EIN
	AUS

	SDM-S75D/S95DR SDM-S75F/S95FR SDM-S75N/S95NR
Menu BILD EINSTELLEN*
MODUS (ECO-Modus)	HELL
	MITTEL
	DUNKEL
	BENUTZER
|HINTERGRUNDBEL	☑
1 KONTRAST	☑1)
HELLIGKEIT	☑1)
γ GAMMA	☑1)
FarBE	9300K
	6500K
	sRGB1)
	BENUTZER (Gain für R und B)
SCHÄRFE	☑
MODUS ZURÜCK*	☑
BILDSCHIRM	AUTOMATISCH
	PHASE
	PITCH
	H CENTER
	V CENTER
POSITION MENU	☑
EINGANGSERKENN*	AUTOMATIK EIN
	EINGANG1
	EINGANG2
	AUTOMATIK AUS
LANGUAGE	ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPÁÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУСКИ
	日本語
	中文
ZURÜCKSETZEN	OK
	ABBRECHEN
MENÜ-SPERRE	EIN
	AUS

1) KONTRAST, HELLIGKEIT und GAMMA konnen nicht eingestellt werden, wenn „sRGB“ ausgewählt ist.

Menu BILD EINSTELLEN*

Bei Bildschirmen mit Analogeingängen konnen die Menüoptionen HINTERGRUNDBEL, KONTRAST und HELLIGKEIT nur eingestellt werden, wenn für BENUTZER der ECO-Modus ausgewählt ist.

Optionen	Taste ↑	Taste ↓
MODUS	Stellen Sie den ECO-Modus ein.
HELL	Wahlen Sie fur die Helligkeit des
MITTEL	Bildschirmis „HELL“, „MITTEL“,
DUNKEL	„DUNKEL“ oder „BENUTZER“, um
BENUTZER	Energie zu sparen.
	Wenn Sie den Modus „BENUTZER“ wahlen, konnen Sie die
	Bildschirmhelligkeit feiner einstellen.
	Sie konnen einen Engang festlegen und verschiedene Modi einstellen.
HINTERGRUNDBEL	Der Bildschirm wird heller.	Der Bildschirm wird dunkler.
KONTRAST	Der Bildkontrast wird schärfer.	Der Bildkontrast wird weicher.
HELLIGKEIT	Das Bild wird heller (Schwarzwert).	Das Bild wird dunkler (Schwarzwert).
γ GAMMA	Funktionen
	Sie konnen das Bild auf dem Bildschirm so einstellen, dass die Farben dem Original entsprechen.

Hinweis

Wenn Sie „sRGB“ auswahlen, halten sich KONTRAST, HELLIGKEIT und GAMMA nicht einstellen.

Menu FARBE

Optionen	Funktionen
9300K	Die Blaukomponente wird verstärkt.
6500K	Die Rotkomponente wird verstärkt.
sRGB1)	Wenn Sie „sRGB“ wahren, wird die Farbe an das sRGB-Profil angepasst. Die sRGB-Farbeinstellung beruht auf einem Farbraumprotokoll nach Industriestandard für Computer-Produkte. Wenn Sie „sRGB“ wahren, muss als Farbeinstellung für den Computer das sRGB-Profil ausgewähltsin.
BENUTZER2)	Sie konnen die Farbtemperatur feineinstellen und die Einstellung im Gerät speichern.

1) Ist ein Computer oder ein anderes Gerät, den/das Sie an den Bildschirm anschließen, nicht sRGB-konform, können Sie die Farben nicht auf das sRGB-Profil einstehen. Wenn Sie „sRGB“ auswahlen,让他们 sich KONTRAST, HELLIGKEIT und GAMMA nicht einstehen. sRGB staat nicht zur Verfügung, wenn Sie für den ECO-Modus die EinstellungHELL, MITTEL oder DUNKEL wahren. „sRGB“ wird in thisem Fall grau angezeigt.
2) Bei dieser Einstellung wird die Farbtemperatur verändert, indem die Rotoder die Blaukomponente im Vergleich zur Grünkomponente verstärkt oder abgeschwacht wird. Die Grünkomponente bleibt bzw damit unverändert.

Menu SCHÄRFE

Optionen	Tasten ↓/↑
SCHÄRFE	Sie können die Bildkonturen schärfer einstehen.

Menu MODUS ZURUCK (nur beim Menu BILD EINSTellen)*

Optionen	Funktionen
OK	Sie können HINTERGRUNDBEL, KONTRAST, HELLIGKEIT, GAMMA, FARBE und SCHÄRFE auf die Standardwerte zurücksetzen.
ABBRECHEN	Das Zurücksetzen wird abgebrochen und das Menu wird wieder angezeigt.

A Menu BILDSCHIRM (nur bei analogem RGB-Signal)

Automatische Einstellung der Bildqualität Wenn am Bildschirm ein Eingangssignal eingelt, werden automatisch die Bildposition und die Scharfe (PHASE/PITCH) eingestellt, so dass ein scharfes Bild auf dem Bildschirm erscheint (Seite 16).

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, Funktioniert nur noch der Netzschalter.

Das Bild flackert während der Einstellung möglicherweise, aber darauf handelt es sich nicht um eine Fehlfunktion. Warten Sie einfach kurz, bis die Einstellung abgeschlossen ist.

Wenn das Bild mit der automatischen Einstellung der Bildqualität these Bildschirms nicht gut genug eingestellt wird

Sie können eine weitere automatische Einstellung der Bildqualität für das aktuelle Eingangssignal vornehmen. Nähres dazu finden Sie unter AUTOMATISCH weiter unten.

Wenn Sie darüber hinaus weitere Einstellungen der Bildqualität vornehmen müssen

Sie können die Scharfe (PHASE/PITCH) und die Position (horizontal/vertical) des Bildes auch manuell einstehen.

These Einstellungen werden automatisch im Speicher festgehalten und wieder abgerufen, wenn dasselse Bingangssignal erneut am Bildschirm eingeht. Eine Neueinstellung kann erforderlich werden, wenn Sie nach dem erneuten Anschluss des Computers das Eingangssignal ändern.

Optionen	Funktionen
AUTOMATISCH	Nehmen Sie für das aktuelle Eingangssignal die gewülsensten Einstellungen für PHASE und PITCH des Bildschirms sowie für die horizontale bzw. vertikale Position vor und speichern Sie die Einstellungen.

Manuelles Einstellen der Bildschärfe und -position (PHASE/PITCH/H CENTER/V CENTER)

Sie konnen Bildschärfe und -position folgendermaßen einstehen.

1 Stellen Sie am Computer die Auflösung auf 1280 x 1024 ein.
2 Legen Sie die CD-ROM ein.
3 Starten Sie die CD-ROM, und rufen Sie das Testmuster auf.

Für Windows-Benutzer

Wenn die Auto-Run-Funktion eingeschaltet ist:

1 Klichen Sie auf „Display Einstellung (UTILITY)“.
2 Klichen Sie auf „Adjust“, um die Auflösung zu überprüfen, und klichen Sie dann auf „Next".
3 Die Testmuster für PITCH, PHASE, H CENTER und V CENTER erscheinen nacheinander.

Wenn die Auto-Run-Funktion versagt:

1 Öffnen Sie „Arbeitsplatz“ und klichen Sie mit der rechten Maustaste auf das CD-ROM-Symbol. Gehen Sie zu „Explorer“ und öffnen Sie das CD-ROM-Symbol.
2. Offnen Sie [Utility] und wahlen Sie dann [Windows].
3 Starten Sie [Win_Utility.exe].

Das Testmuster erscheint.

Für Macintosh-Benutzer

1 Öffnen Sie [Utility] und wahlen Sie dann [Mac].
2 Starten Sie [Mac_Untity.exe].

Das Testmuster erscheint.

Optionen	Tasten ↓/↑
PHASE	Minimiert Horizontalstreifen auf dem Bildschirm.
PITCH	Elimiert Vertikalstreifen auf dem Bildschirm.
H CENTER	Dient zum Korrigieren der Bildposition, wenn das Bild nicht in der Mitte des Bildschirms angezeigt wird.
V CENTER

Menu POSITION MENU

Optionen	Tasten ↓/↑
POSITION MENU	Sie können die Position des Menüs auf dem Bildschirm ändern. Dabei haben Sie die Wahl zwischen 9 Positionen.

Menu EINGANGSERKENN*

Modelle mit Digitaleingängenuchen nach jedem beliebigen Eingangssignal. Zwischen den Signalen kann automatisch umgeschaltet werden.

Optionen

Funktionen

AUTOMATIK EIN

Wenn am ausgewählten Eingang kein Signal eingeht oder wenn Sie mit der Taste OK einen Eingang auswahlen, an dem kein Signal eingeht, erscheidt eine Bildschirmmeldung. Dann prüft der Bildschirm, ob ein anderes Eingangssignal vorhanden ist, und schaltet automatisch zu dem betreffenden Eingang um. Wenn zu einem anderen Eingang umgeschaltet wird, erscheidt der ausgewählte Eingang oben links auf dem Bildschirm. Wenn auch an thisem Eingang keine Signale eingespeist werden, wechselt der Bildschirm in den Energiesparmodus.

Optionen	Funktionen
EINGANG1	Beim Einschalten des Bildschirms wird EINGANG1 oder EINGANG2 als vorrangige Einstellung angezeigt (EINGANGSERKENN Funktioniert nicht).
EINGANG2
AUTOMATIK AUS	Der Eingang wird nicht automatisch gewechselt. Drücken Sie die Taste OK, wenn Sie den Eingang wechseln möchten.

Menu LANGUAGE

Optionen	Tasten ↓/↑
ENGLISH	English
FRANÇAIS	Französisch
DEUTSCH
ESPÁÑOL	Spanisch
ITALIANO	Italienisch
NEDERLANDS	Niederländisch
SVENSKA	Schwedisch
ΡУСКИМ	Russisch
日本語	Japanisch
中文	Chinesisch

Menu ZURUCKSETZEN (zum Zurücksetzen auf die Standardeinstellungen)

Optionen	Funktionen
OK	Alle Einstellungen werden auf die Standardwerte zurückgesetzt, mit Ausnahme der Einstellungen im Menu (LANGUAGE).
ABBRECHEN	Das Zurücksetzen wird abgebrochen und das Menu wird wieder angezeigt.

Menu MENU-SPERRE

Optionen	Funktionen
EIN	Nur der Netzschalter Ⓐ Funktioniert. Wenn Sie versuchen, eine andere Funktion auszuführen, erscheint das Symbol Ⓞ (MENÜ-SPERRE) auf dem Bildschirm.
AUS	Damit schalten Sie Ⓞ (MENÜ- SPERRE) aus. Wenn Ⓞ (MENÜ- SPERRE) eingeschaltet ist und Sie die Taste MENU drücken, wird Ⓞ (MENÜ-SPERRE) automatisch ausgewählt.

Technische Merkmale

Die Energiesparfungtion

Dieser Bildschirm erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn der Bildschirm an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS-konform (Display Power Management Standard) für Analogeingangssignale/DMPM-konform (DVI Digital Monitor Power Management) für Digitaleingangssignale ist, wird der Stromverbrauch des Bildschirms wie unter erläutert reduziert.

Betriebsmodus	NetzANzeige
Normalbetrieb	grün
Deaktiviert1) (Tiefschlaf)	orange
Ausgeschaltet	aus

1) Wenn der Computer in den Modus „Deaktiviert“ wechselt, besteht ein Eingangssignal mehr ein und KEIN EING SIGNAL erscheint auf dem Bildschirm. Nach 5 Sekunden schaltet der Bildschirm in den Energiesparmodus. „Tiefschlaf“ ist ein Energiesparmodus, der von der EPA (Environmental Protection Agency - Umweltbehörde der USA) definiert wurde.

Verringern der Leistungsaufnahme (ECO-Modus)

Durch mehrmaliges Drücken der Taste ECO an der Vorderseite des Bildschirms konnen Sie die Bildschirmhelligkeit auswahlen.

Der Modus wird auf dem Bildschirm angezeigt und die Bildhelligkeit wird je nach dem ausgewählten Modus eingestellt. Nach etwa 5 Sekunden wird das Menu automatisch ausgeblendet. Mit dem Wechsel des Modus vonHELL zu MITTEL zu DUNKEL wird der Bildschirm immer dunkler und die Leistungsaufnahme immer geringer.

Standardmäßig ist die Bildschirmhelligkeit auf HELL eingestellt.

Wenn Sie BENUTZER wahlen, können Sie die Hintergrundbeleuchtung mit den Tasten / einstellen, genauso als hatten Sie im Menu die Option HINTERGRUNDBEL ausgewählt.

Hinweis* Bei Bildschirmen mit Analogeingangen stehen die Menüoptionen HINTERGRUNDBEL, KONTRAST undHELLIGKEIT nur zur Verfugung, wenn der ECO-Modus auf BENUTZER gesetzt ist (Seite 14).

Automatische Einstellung der Bildqualität (nur analoges RGB-Signal)

Wenn am Bildschirm ein Eingangssignal einght, werden automatisch die Bildposition und die Scharfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint.

Werkseitig vordefinierter Modus

Wenn ein Eingangssignal in den Bildschirm eingespeist wird, vergleicht der Bildschirm these Signal mit den werkseitig vordefinierten Modi im Speicher des Bildschirms und wählt automatisch den Modus aus, bei dem sich in der Bildschrimmitte eine hohe Bildqualität erzielen latent. Wenn das Eingangssignal einem werkseitig vordefinierten Modus entspricht, wird das Bild automatisch mit den entsprechenden Standardeinstellungen angezeigt.

Wenn die Eingangssignale keinem der werkseitig vordefinierten Modi entsprechen

Wenn am Bildschirm ein Eingangssignal einght, das keinem der werkseite vordefinierten Modi entspricht, wird an thisem Bildschirm die automatische Einstellungsfunktion für die Bildqualität aktiviert. Diese sorgt davon, dass das Bild immer scharf und in gutter Qualität auf dem Bildschirm angezeigt wird (innerhalb der folgenden Bildschirmfrequencybereiche):

Horizontalfrequency: 28 - 80kHz

Vertikalfrequency: 48-75 Hz

Wenn der Bildschirm zum ersten Mal Eingangssignale empfängt, die nicht einem der werkseitig voreingestellt den Modi entsprechen, dauert es dazu in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesen Prozess eingestellten Daten werden automatisch im Gerät gespeichert, so dass der Bildschirm beim{nachsten Mal, wenn das entsprechende Signal eingegt, genauso schnell reagiert wie bei einemwerkseitig voreingestellten Signal.

Wenn Sie Phase, Pitch und Bildposition manuell einstehen

Bei einigen Eingangssignalen werden mit der automatischen Einstellung der Bildqualität这点es Bildschirms Bildposition, Phase und Pitch möglicherweise nicht zufrieden stellend eingestellt. In thisem Fall konnen Sie die Einstellungen manuell vornehmen (Seite 14). Wenn Sie diese Einstellungen manuell vornehmen, werden sie als Benutzermodi im Gerät gespeichert und automatisch abgerufen, wenn am Bildschirm wieder die gleichen Eingangssignale eingehen.

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, Funktioniert nur noch der Netzschalter.

Das Bild flackert während der Einstellung möglicherweise, aber darauf handelt es sich nicht um eine Fehlfunktion. Warten Sie einfach kurz, bis die Einstellung abgeschlossen ist.

Störungsbehebung

Lesen Sieitte im folgenden Abschnitt nach,bevor Sie sich an den Kundendienst wenden.

Bildschirmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sieitte die zugehörige Abhilfemaßnahme nach (siehe „Fehlersymptome und Abhilfemaßnahmen" auf Seite 18).

Wenn „UNZULÄSSIGER BEREICH“ auf dem Bildschirm erscheint

These Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Bildschirms entspricht. Überprüfen Sie Folgendes.

Weitere Informationen zu den Bildschirmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen" auf Seite 18.

Wenn „xxx.xkHz/ xxxHz“ auf dem Bildschirm entscheidet

These Meldung gibt an, dass der Bildschirm die Horizontaloder Vertikalfrequency nicht unterstützt.

Die Zahlen geben die Horizontal- und Vertikalfrequency des aktuellen Eingangssignals an.

Beispiel

INFORMATION

UNZULÄSSIGER BEREICH

EINGANG1:DVI-D

xxxxx kHzz/ xxxHz

Wenn „AUFLösUNG> 1280 × 1024“ auf dem Bildschirm erscheint

These Meldung gibt an, dass der Bildschirm die Auflösung nicht unterstützt (1280 × 1024 oder weniger).

Beispiel

INFORMATION

UNZULÄSSIGER BEREICH

EINGANG1:DVI-D

AUFLösUNG > 1280X1024

Wenn „KEIN EING SIGNAL“ auf dem Bildschirm entscheidt

These Meldung gibt an, dass am zurzeit ausgewählten Eingang kein Eingangssignal eingegt.

Wenn EINGANGSERKENN (Seite 15) auf EIN gesetzt ist, sicht der Bildschirm ein anderes Eingangssignal und wechselt den Eingang automatisch.

Wenn keine Eingangssignale gefunden werden Die Meldung „IN STROMSPARMODUS“ wird angezeigt. Nach 5 Sekunden wechselt der Bildschirm in den Energiesparmodus.

Wenn „KABEL NICT VERBUNDEN“ auf dem Bildschirm erscheint

These Meldung gibt an, dass das Videosignalkabel nicht mehr an den zurzeit ausgewählten Eingang angeschlossen ist.

Wenn EINGANGSERKENN (Seite 15) auf EIN gesetzt ist, sicht der Bildschirm ein anderes Eingangssignal und wechselt den Eingang automatisch.

WennkeineEingangssignalegefundenwerden

Die Meldung „IN STROMSPARMODUS“ wird angezeigt.

Nach 45 Sekunden wechselt der Bildschirm in den

Energiesparmodus.

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zusückzuführen ist, schlagen Sieitte in der Bedienungsanleitung zu dem angeschlossenen Computer bzw. Gerät nach.

Symptom	Überprüfen Sieitte
Es wird kein Bild angezeigt
Die Netzanzeige ① leuchtet nicht oder die Netzanzeige ① leuchtet orange auf.	Überprüfen Sie, ob der Netzschalter ① eingeschaltet ist.
Die Netzanzeige ① leuchtet nicht auf, wenn der Netzschalter ① gedrück wird.	Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.
KABEL NICTHT VERBUNDEN entscheid auf dem Bildschirm.	Überprüfen Sie, ob das Videoisignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).Achten Sie daraufuf, dass am Videoeingangsanschluss keine Stüfte verbogen oder eingedrück sind.Uberprüfen Sie, ob das richtige Eingangssignal ausgewähl ist (Seite 11).Ein nicht mitgeliefertes Videoisignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes Videoisignalkabel anschließen, entscheid unter Umständen KABEL NICTHT VERBUNDEN am Bildschirm. Dabei handelt es sich nicht um eine Fehlfunktion.
KEIN EING SIGNAL entscheid auf dem Bildschirm oder die Netzanzeige ① leuchtet orange auf.	Überprüfen Sie, ob das Videoisignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).Achten Sie daraufuf, dass am Videoeingangsanschluss keine Stüfte verbogen oder eingedrück sind.Uberprüfen Sie, ob das richtige Eingangssignal ausgewähl ist (Seite 11).Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursache ProblemeDer Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.Uberprüfen Sie, ob die Grafikkarte korrekt eingebaut ist.Uberprüfen Sie, ob der Computer eingeschaltet ist.Starten Sie den Computer neu.
UNZULÄSSIGER BEREICH entscheid auf dem Bildschirm (Seite 17).	Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursache ProblemeÜberprüfen Sie, ob die Videofrequenz im für den Bildschirm angegebenen Bereich liegt. Wenn Sie einen alten Bildschirm durch diesen Bildschirm ersetzt haben, schreiben Sie den alten Bildschirm wieder an und stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein:Horizontal: 28 - 80 kHz (analoges RGB), 28 - 64 kHz (digitales RGB)Vertical: 48 - 75 Hz (analoges RGB), 60 Hz (digitales RGB)Auflösung: 1280 x 1024 oder weniger
Sie arbeiten mit Windows.	Wenn Sie einen alten Bildschirm durch diesen Bildschirm ersetzt haben, schreiben Sie den alten Bildschirm wieder an und gehen folgendermaßen vor: Wahlen Sie in der ListernHersteller" die Option „SONY" und wahren Sie dann in der Listern „Modelle" im Windows-Geräteauswahlbildschirm das gewünschte Modell. Wenn der Modellname Ihres Geräts nicht in der Listern „Modelle" angezeigt wird, versuchen Sie es mit „Plug & Play".
Sie arbeiten mit einem Macintosh-System.	Wenn Sie einen Macintosh anschließlich wollen, verwenden Sie gegebenenfallen einen Adapter (nicht mitgeliefert). Schreiben Sie den Adapter an den Computer an, bevor Sie das Videoisignalkabel anschließen.
Das Bild flimmert, springt, ozilliert oder ist gestört	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).Schließen Sie das Netzkabel des Bildschirms an eine andere Netzsteckdose, möglichst an einem anderen Stromkreis, an.Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursache ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Bildschmirinstellung nach.Uberprüufen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Freqenz des Eingangssignals von dieserm Bildschirm unterstützt werden. Ach wenn die Freqenz innerhalb des Unterstützungen Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Bildschirms zu kurz ist.Dieser Bildschirm kann Signale im Zeilensprungmodus nicht verarbeiten. Stellen Sie progressive Signale ein.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequency) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Das Bild ist verschommen	Stellen Sie Helligkeit und Kontrast ein (Seite 14).Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).■Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursachte ProblemeStellen Sie die Auflösung am Computer auf 1280 × 1024 ein.
Doppelbilder sind zu sehen	Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn diese Phänomen auftritt.Uberprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert oder die Bildgroße ist nicht korrekt(nur analoges RGB-Signal)	Stellen Sie Pitch und Phase ein (Seite 14).Stellen Sie die Bildposition ein (Seite 14).Beachten Sie, dass bei bestimmen Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Das Bild ist zu Klein	Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verurschte ProblemeStellen Sie die Auflösung am Computer auf 1280 × 1024 ein.
Das Bild ist dunkel	Stellen Sie die Hintergrundbeleuchtung ein (Seite 14).Stellen Sie die Helligkeit ein (Seite 14).Stellen Sie über das Menu GAMMA den Gammawert ein (Seite 14).Nach dem Einschalten des Bildschirms dauert es eine Minute, bis der Bildschirm hell wird.Je nach dem ausgewählten ECO-Modus wird der Bildschirm möglicherweise dunkler.
Wellenförmige oder elliptische Moiré-Effekte sind sightbar	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).
Die Farbe ist nicht gleichmäßig	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).
Weiß sieht nicht weiß aus	Stellen Sie die Farbtemperatur ein (Seite 14).
Die Bedienelemente am Bildschirm Funktionieren nicht (Overscheint auf dem Bildschirm)	Wenn MENU-SPERRE auf „EIN“ gesetzt ist, setzen Sie die Option auf „AUS“ (Seite 15).
Der Bildschirm schaltet sich nach einer Weile aus	Durch den angeschlossenen Computer oder andere Geräte verurschte ProblemeDeaktivieren Sie die Stromsparfungtion des Computers.
Die auf dem Menübildschirm angezeigte Auflösung ist nicht korrekt.	Je nach Grafikkarteneinstellung entspricht die auf dem Menübildschirm angezeigte Auflösung nicht der Auflösung, die am Computer eingestellt ist.

Anzeigen von Informationen zu dieser Bildschirm

Während Videosignale am Bildschirm eingehen, halten Sie die Taste MENU mehr als 5 Sekunden lang gedrückt, bis ein Feld mit Informationen erscheint.

Drücken Sie erneut die Taste MENU, um das Feld auszublenden.

Der für den Sicherheitsstandard registrierte Modellname these Geräts lautet SDM-S75/S95*. Im Vertrieb werden jedoch die Name SDM-S75A/S95AR/S75D/S95DR/S75E/S95ER/S75F/S95FR/S75N/S95NR verwendet.

Lässt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten Sony-Handler. Halten Sie die folgenden Informationen bereit:

• Modellname
• Seriennummer
• Detaillierte Beschreibung des Problems
• Kaufdatum
• Modellbezeichnung und technische Daten des Computers und der Grafikkarte
• Typ der eingespeisten Signale (analoge RGB-Signale/digitale RGB-Signale)

Technische Daten

Modellname	SDM-S75A	SDM-S95AR	SDM-S75E	SDM-S95ER
LCD-Bildschirm	Bildschirmtyp: a-Si-TFT-Aktivmatrix
Bildgröße: Zoll	17,0	19,0	17,0	19,0
Eingangssignalformat	RGB-Betriebsfrequenz1)Horizontal: 28 - 80 kHzVertical: 48 - 75 Hz
Auflösung	Horizontal: bis zu 1280 PunkteVertical: bis zu 1024 Zeilen
Art des Eingangssignals (digital/analog)	1 × analog
Eingangssignalpegel	Analoges RGB-Videosignal0,7 Vp-p, 75 Ω, positivSYNC-SignalTTL-Pegel, 2,2 kΩ, positiv oder negativ
Audioeing	Stereo-Minibuchse, 0,5 V effektiver Mittelwert
Audioausgang	Stereo-Minibuchse
Betriebsspannung	100 - 240 V, 50 - 60 Hz, bis zu 1,0 A
Leistungsaufnahme	bis zu 45 W	bis zu 50 W	bis zu 45 W	bis zu 50 W
Betriebstemperatur	5 - 35 °C
Art des Ständer	Fest	Fest	Höhenverstellbar	Höhenverstellbar
Abmessungen (B/H/T)	ca. 369 × 423,5 × 225 mm (mit Ständer)ca. 369 × 315 × 66 mm(ohne Ständer)	ca. 414 × 439,5 × 225 mm (mit Ständer)ca. 414 × 348 × 69 mm(ohne Ständer)	ca. 369 × 393,5 - 503,5 × 253 mm (mit Ständer)ca. 369 × 315 × 66 mm(ohne Ständer)	ca. 414 × 409,5 - 519,5 × 277,5 mm (mit Ständer)ca. 414 × 348 × 69 mm(ohne Ständer)
Gewicht	ca. 6,4 kg (mit Ständer)ca. 4,3 kg(ohne Ständer)	ca. 7,3 kg (mit Ständer)ca. 5,2 kg(ohne Ständer)	ca. 7,5 kg (mit Ständer)ca. 4,3 kg(ohne Ständer)	ca. 8,7 kg (mit Ständer)ca. 5,2 kg(ohne Ständer)
Plug & Play	DDC2B
Zubehör	Erläuterungen dazu finden Sie auf Seite 6.

1) Empfohlene Werte für das horizontale und vertikale Timing
- Das horizontally Synchronbreitenverhältnis sollte bei mehr als 4,8% des horizontalen Gesamt-Timing oder bei 0,8 Sek liegen, je nachdem, welcher Werthigher ist.
Die horizontale Austastbreite sollte uber 2,5 Sek liegen.
Die vertikale Austastbreite sollen über 450~ Sek liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Modellname	SDM-S75D	SDM-S95DR	SDM-S75F	SDM-S95FR
LCD-Bildschirm	Bildschirmtyp: a-Si-TFT-Aktivmatrix
Bildgröße: Zoll	17,0	19,0	17,0	19,0
Eingangssignalformat	RGB-Betriebsfrequenz1)Horizontal: 28 - 80 kHz (Analoges RGB)28 - 64 kHz (Digitales RGB)Vertical: 48 - 75 Hz (Analoges RGB)60 Hz (Digitales RGB)
Auflösung	Horizontal: bis zu 1280 PunkteVertical: bis zu 1024 Zeilen
Art des Eingangssignals(digital/analog)	1 × digital/1 × analog
Eingangssignalpegel	Analoges RGB-Videosignal0,7 Vp-p, 75 Ω, positivSYNC-SignalTTL-Pegel, 2,2 kΩ, positiv oder negativDigitales RGB-Signal (DVI): TMDS (einfache Verbindung)
Audioeingang	Stereo-Minibuchse, 0,5 V effektiver Mittelwert
Audioausgang	Stereo-Minibuchse
Betriebsspannung	100 - 240 V, 50 - 60 Hz, bis zu 1,0 A
Leistungsaufnahme	bis zu 45 W	bis zu 50 W	bis zu 45 W	bis zu 50 W
Betriebstemperatur	5 - 35 °C
Art des Ständer	Fest	Fest	Höhenverstellbar	Höhenverstellbar
Abmessungen (B/H/T)	ca. 369 × 423,5 ×225 mm (mit Ständer)ca. 369 × 315 × 66 mm(ohne Ständer)	ca. 414 × 439,5 ×225 mm (mit Ständer)ca. 414 × 348 × 69 mm(ohne Ständer)	ca. 369 × 393,5 - 503,5× 253 mm(mit Ständer)ca. 369 × 315 × 66 mm(ohne Ständer)	ca. 414 × 409,5 - 519,5× 277,5 mm(mit Ständer)ca. 414 × 348 × 69 mm(ohne Ständer)
Gewicht	ca. 6,4 kg (mit Ständer)ca. 4,3 kg(ohne Ständer)	ca. 7,3 kg (mit Ständer)ca. 5,2 kg(ohne Ständer)	ca. 7,5 kg (mit Ständer)ca. 4,3 kg(ohne Ständer)	ca. 8,7 kg (mit Ständer)ca. 5,2 kg(ohne Ständer)
Plug & Play	DDC2B
Zubehör	Erläuterungen dazu finden Sie auf Seite 6.

1) Empfohlene Werte für das horizontally und vertikale Timing
- Das horizontally Synchronbreitenverhältnis sollte bei mehr als 4,8% des horizontalen Gesamt-Timing oder bei 0,8 Sek liegen, je nachdem, welcher Wert hoher ist.
Die horizontale Austastbreite sollte über 2,5 Sek. liegen.
Die vertikale Austastbreite sollene uber 450~ Sek liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Modellname	SDM-S75N	SDM-S95NR
LCD-Bildschirm	Bildschirmtyp: a-Si-TFT-Aktivmatrix
Bildgröße: Zoll	17,0	19,0
Eingangssignalformat	RGB-Betriebsfrequenz1)Horizontal: 28 - 80 kHz (Analoges RGB)28 - 64 kHz (Digitales RGB)Vertical: 48 - 75 Hz (Analoges RGB)60 Hz (Digitales RGB)
Auflösung	Horizontal: bis zu 1280 PunkteVertical: bis zu 1024 Zeilen
Art des Eingangssignals(digital/analog)	1 × digital/1 × analog
Eingangssignalpegel	Analoges RGB-Videosignal0,7 Vp-p, 75 Ω, positivSYNC-SignalTTL-Pegel, 2,2 kΩ, positiv oder negativDigitales RGB-Signal (DVI): TMDS (einfacheVerbindung)
Audioeingang	Stereo-Minibuchse, 0,5 V effektiver Mittelwert
Audioausgang	Stereo-Minibuchse
Betriebsspannung	100 - 240 V, 50 - 60 Hz, bis zu 1,0 A
Leistungsaufnahme	bis zu 45 W	bis zu 50 W
Betriebstemperatur	5 - 35 °C
Art des Stäänders	-	-
Abmessungen (B/H/T)	ca. 369 × 315 × 66 mm	ca. 414 × 348 × 69 mm
Gewicht	ca. 4,3 kg	ca. 5,2 kg
Plug & Play	DDC2B
Zubeñor	Erläuterungen dazu finden Sie auf Seite 6.

1) Empfohlene Werte für das horizontale und vertikale Timing
- Das horizontally Synchronbreitenverhältnis sollte bei mehr als 4,8% des horizontalen Gesamt-Timing oder bei 0,8 Sek liegen, je nachdem, welcher Werthigher ist.
Die horizontale Austastbreite sollte uber 2,5 Sek liegen.
Die vertikale Austastbreite sollen über 450~ Sek liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

TexHnueckne ocObeHHoCTn

Menyn ATERSTÄLLA LAGE (endast für BILDJUSTERING) .14

Menyn BILD (endast for analoga RGB-signaler) 14

Menyn MENYPOSITION 15

MenynINGANGSSOKING 15

Menyn LANGUAGE 15

Menyn BILDJUSTERING*

· · · Menyn ATERSTÄLLA LAGE (endast für BILDJUSTERING) *

Menyn BILD (endast für analoga RGB-signaler)

Funktion für automatisk bildkvalitetsjustering (endast für analog RGB signal)

Visa informationen für den har bildskärmen

Technische kenmerken 16

Technische gegevens 20

De standardinstellungen herstellen

1) CONTRAST, HELDERHEID en GAMMA kunt u nicht aanpassen als "sRGB" is geseleed.

Als u "sRGB" selekteert, kurz u CONTRAST, HELDERHEID en

GAMMA nicht aanpassen.

Het menu KLEUREN

Als Auto run nicht werkt:

Technische kenmerken

Stroomspaarfunctie
