PANDUAN PENGGUNA BR 85/100 W Classic Bp Pack Kärcher

Nemojte pokrivati ili menjadi ventil nadpritiska.

1. Napunite AGM i baterije sa gelom samo sa navedenim punjačima, pogledajte poglavlje: Punjenje baterije.

Informasi umum 262
Fungsi 262
Petunjuk penggunaan 262
Perlindungan lingkungan 263
Garansi 263
Aksesori dan suku cadang 263
Cakupan pengiriman 263
Petunjuk keselamatan.... 263
Deskripsi perangkat 263
Pemasangan.... 264
Pengoperasian pertama kali 266
Pengoperasian.... 266
Pengangkutan.... 267
Penyimpanan.... 268
Pemeliharaan dan perawatan.... 268
Pemecahan masalah 269
Aksesori varian BD 270
Aksesori varian BR 270
Aksesori varian BD dan BR 270
Data teknis 271
Pernyataan kesesuaian Uni Eropa 271

Informasi umum

Baca panduan pengoperasian asli dan petunjuk keselamatan yang disertakan sebelum

menggunakan perangkat Anda untuk pertama kalinya. Ikuti langkah-langkah sebagaimana dijelaskan.

Simpan kedua dokumen tersebut untuk digunakan di kemudian waktu atau untuk pemilik selanjutnya.

Fungsi

Mesin pembersih ini digunakan untuk membersihkan permukaan lantai yang rata dan basah.

Perangkat dapat disesuaikan dengan kebutuhan pembersihan masing-masing dengan mengatur volume air dan jumlah cairan pembersih. Takaran cairan pembersih disesuaikan dengan menambahkannya ke dalam tangki.

Lebar pengerjaan dan kapasitas tangki air bersih dan tangki air kotor (lihat bab "Data teknis) memungkinkan pembersihan yang efektif dengan masa pakai yang lebih lama.

Perangkat memiliki sebuah penggerak.

Petunjuk

Menyesuaikan kebutuhan pembersihan masing-masing,

perangkat dapat dilengkapi dengan aksesori yang berbeda.

Ajukan pertanyaan seputar katalog atau kunjungi kami melalui www.kaercher.com.

Petunjuk penggunaan

Perangkat ini cocok digunakan untuk penggunaan komersial atau industri, seperti di hotel, sekolah, rumah sakit, pabrik, toko, perkantoran dan usaha persewaan. Gunakan perangkat ini sesuai informasi yang terdapat dalam panduan pengoperasian.

• Perangkat hanya boleh digunakan untuk membersihkan permukaan lantai yang licin, tahan terhadap kelembapan dan gosokan.
• Perangkat tidak cocok digunakan untuk membersihkan permukaan lantai yang membeku (misalnya gudang pendingin).
• Perangkat tidak cocok digunakan di lingkungan yang berpotensi terjadi ledakan.
• Perangkat diperbolehkan untuk digunakan pada permukaan dengan kemiringan maksimal (lihat bab Data teknis).

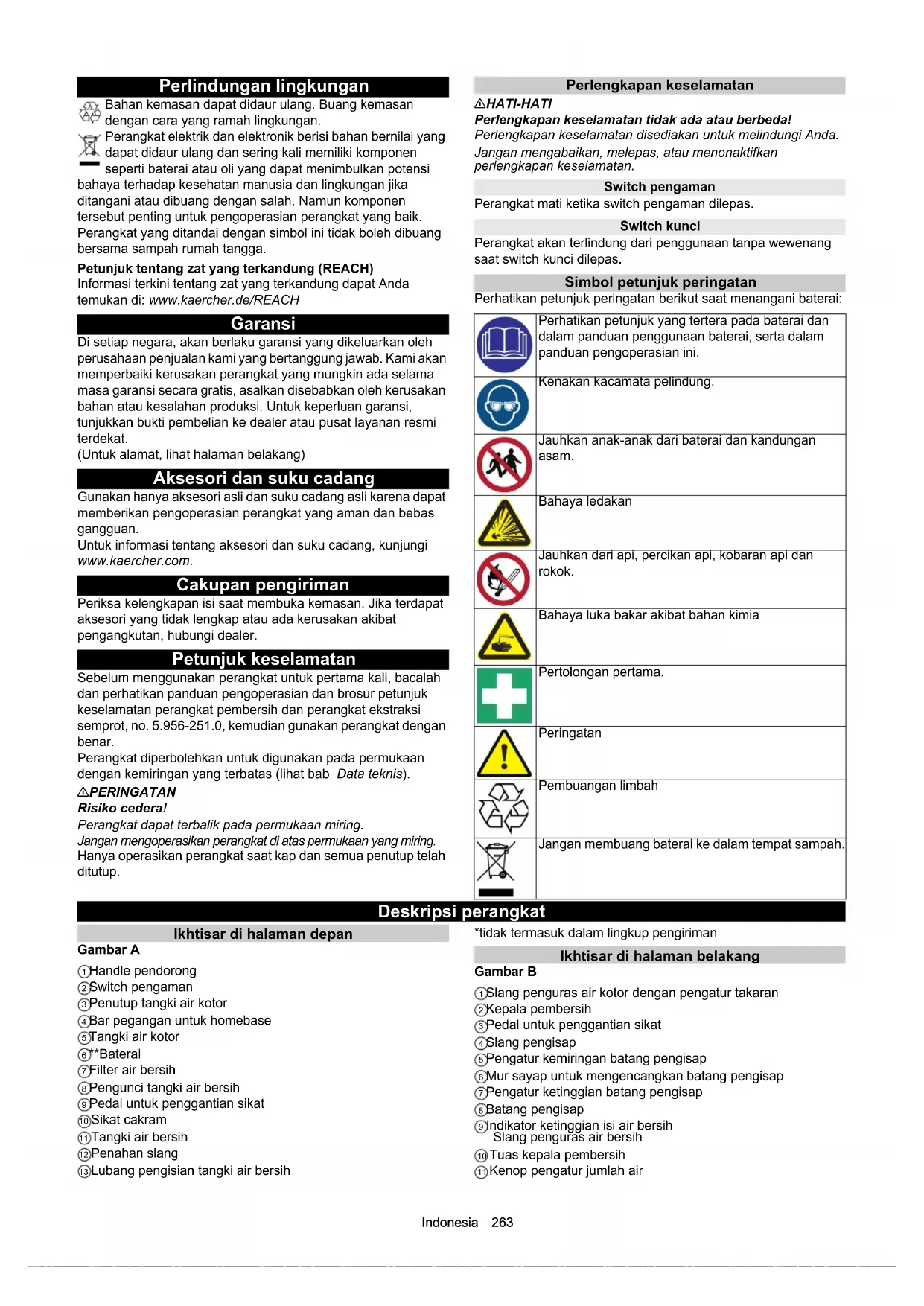

Perlindungan lingkungan

Bahan kemasan dapat didaur ulang. Buang kemasan dengan cara yang ramah lingkungan.

Perangkat elektrik dan elektronik berisi bahan bernilai yang dapat didaur ulang dan sering kali memiliki komponen seperti baterai atau oli yang dapat menimbulkan potensi

bahaya terhadap kesehatan manusia dan lingkungan jika ditangani atau dibuang dengan salah. Namun komponen tersebut penting untuk pengoperasian perangkat yang baik. Perangkat yang ditandai dengan simbol ini tidak boleh dibuang bersama sampah rumah tangga.

Petunjuk tentang zat yang terkandung (REACH)

Informasi terkini tentang zat yang terkandung dapat Anda temukan di: www.kaercher.de/REACH

Garansi

Di setiap negara, akan berlaku garansi yang dikeluarkan oleh perusahaan penjualan kami yang bertanggung jawab. Kami akan memperbaiki kerusakan perangkat yang mungkin ada selama masa garansi secara gratis, asalkan disebabkan oleh kerusakan bahan atau kesalahan produksi. Untuk keperluan garansi, tunjukkan bukti pembelian ke dealer atau pusat layanan resmi terdekat.

Gunakan hanya aksesori asli dan suku cadang asli karena dapat memberikan pengoperasian perangkat yang aman dan bebas gangguan.

Untuk informasi tentang aksesori dan suku cadang, kunjungi www.kaercher.com.

Cakupan pengiriman

Periksa kelengkapan isi saat membuka kemasan. Jika terdapat aksesori yang tidak lengkap atau ada kerusakan akibat pengangkutan, hubungi dealer.

Petunjuk keselamatan

Sebelum menggunakan perangkat untuk pertama kali, bacalah dan perhatikan panduan pengoperasian dan brosur petunjuk keselamatan perangkat pembersih dan perangkat ekstraksi semprot, no. 5.956-251.0, kemudian gunakan perangkat dengan benar.

Perangkat diperbolehkan untuk digunakan pada permukaan dengan kemiringan yang terbatas (lihat bab Data teknis).

△PERINGATAN

Risiko cedera!

Perangkat dapat terbalik pada permukaan miring.

Jangan mengoperasikan perangkat di atas permukaan yang miring. Hanya operasikan perangkat saat kap dan semua penutup telah ditutup.

Perlengkapan keselamatan

△HATI-HATI

Perlengkapan keselamatan tidak ada atau berbeda!

Perlengkapan keselamatan disediakan untuk melindungi Anda. Jangan mengabaikan, melepas, atau menonaktifkan perlengkapan keselamatan.

Switch pengaman

Perangkat akan terlindung dari penggunaan tanpa wewenang saat switch kunci dilepas.

Simbol petunjuk peringatan

Perhatikan petunjuk peringatan berikut saat menangani baterai:

Perhatikan petunjuk yang tertera pada baterai dan dalam panduan penggunaan baterai, serta dalam panduan pengoperasian ini.

Kenakan kacamata pelindung.

Jauhkan anak-anak dari baterai dan kandungan asam.

Bahaya ledakan

Jauhkan dari api, percikan api, kobaran api dan rokok.

Bahaya luka bakar akibat bahan kimia

Pertolongan pertama.

Peringatan

Pembuangan limbah

Jangan membuang baterai ke dalam tempat sampah.

Deskripsi perangkat

Ikhtisar di halaman depan

Gambar A

①Handle pendorong

②Switch pengaman

③Penutup tangki air kotor

⑧Pengunci tangki air bersih

⑬Lubang pengisian tangki air bersih

*tidak termasuk dalam lingkup pengiriman

Ikhtisar di halaman belakang

Gambar B

①Slang penguras air kotor dengan pengatur takaran

②Kepala pembersih

⑤ Pengatur kemiringan batang pengisap

⑥Mur sayap untuk mengencangkan batang pengisap

⑦ Pengatur ketinggian batang pengisap

⑧Batang pengisap

⑨ Indikator ketinggian isi air bersih Slang penguras air bersih

⑩ Tuas kepala pembersih

⑪Kenop pengatur jumlah air

⑫Tuas batang pengisap

13Steker baterai

⑭Switch kunci

⑮Display

⑯Selektor putar kecepatan pengoperasian

⑰Switch arah pengoperasian

Ikhtisar kepala R

Gambar D

①Kepala R

② Roda bumper

③Bilah distribusi air

④Tepi samping

⑤Laci penyapu

Ikhtisar tangki air kotor

Gambar E

①Filter kotoran kasar

②Filter bulu halus

③Pelampung

Pelat tipe

Gambar C

①Pelat tipe

Kode warna

• Elemen pengoperasian untuk proses pembersihan berwarna kuning.
• Elemen pengoperasian untuk perawatan dan servis berwarna abu-abu muda.

Simbol pada perangkat

Lubang pengurasan tangki air bersih

Lubang pengurasan tangki air kotor

Peningkatan tekanan pada kepala pembersih

Akses masuk baterai

Ketinggian isi air bersih (50%)

Steker pengisi daya dipasang di sini

Tambatan kabel

Gagang penyapu

PERHATIAN

Lokasi pemasangan salah

Risiko kerusakan

Steker pengisi daya JANGAN dipasang di sini

Tekanan normal pada kepala pembersih

Kepala pembersih diangkat

Mengangkat/menurunkan pedal kepala pembersih

1. Buka kardus.
2. Lepaskan tali pengikat.
3. Lepaskan sekrup balok kayu yang terpasang kencang pada palet.
4. Dengan 3 papan penguat atas pada kemasan karton dan papan pengaman yang disekrup di sepanjang palet, letakkan rampa di depan palet dan kencangkan dengan sekrup panel partikel.

Gambar F

Gambar G

①Papan pengaman
②Kayu persegi
③Papan penguat
5. Dorong kayu persegi yang tidak disekrup pada palet ke bawah rampa sebagai penyangga lalu kencangkan sekrupnya.
6. Tekan tuas kepala pembersih ke bawah lalu kunci ke kanan.
7. Hanya untuk BD 80/100 dan BR 85/100: Tekan tuas rem ke bawah.

Gambar H

①Tuas rem

Petunjuk

Untuk BD 70/75 dan BR 75/75, rem tidak tersedia. Pelepasan rem tidak diperlukan untuk perangkat ini.
8. Tarik perangkat ke belakang dari palet.
9. Hanya untuk BD 80/100 dan BR 85/100: Tekan tuas rem ke atas.

Memasang batang pengisap

1. Pasang batang pengisap ke suspensi batang pengisap. Gambar J
2. Kencangkan mur sayap.
3. Pasang slang pengisap.

Baterai
Set baterai yang direkomendasikan BD 70/75 dan BR 75/75

Deskripsi No. pesanan Volumen		(m^3)^*	Aliran udara (m^3/jam)^**
Hanya BD 70/75 W115 Ah - bebas perawatan	2.815-091.0 ^1)	1,98 0,792
170 Ah - bebas perawatan	2.815-092.0 ^2)	2,31 0,924
180 Ah - bebas perawatan	2.815-101.0 ^3)	4,785 1,914

* Volume minimal ruang pengisian daya baterai
** Aliran udara minimal antara ruang pengisian daya baterai dan area sekitar

Saat memasang untuk pertama kalinya, perlengkapan pemasangan baterai tambahan diperlukan:

Set baterai yang direkomendasikan BD 80/100 dan BR 85/100

Deskripsi No. pesanan Volumen		(m^3)^*	Aliran udara (m^3/jam)^**
170 Ah - bebas perawatan	2.815-092.0 ^1)	2,31 0,924
180 Ah - bebas perawatan	2.815-101.0 ^2)	4,785 1,914
240 Ah - bebas perawatan	2.815-102.0 ^2)	6,27 2,508
285 Ah - bebas perawatan	2.815-095.0 ^3)	11,88 4,752

* Volume minimal ruang pengisian daya baterai
** Aliran udara minimal antara ruang pengisian daya baterai dan area sekitar
Saat memasang untuk pertama kalinya, perlengkapan pemasangan baterai tambahan diperlukan:
1 2.638-162,0
2 2.638-106,0
3 2.638-197,0

Perawatan ringan baterai (baterai sel basah)

⚠BAHAYA

Hanya isi baterai hanya dengan air saat daya baterai habis.

Saat menangani asam baterai, kenakan kacamata pelindung dan segera bilas segala percikan asam yang mengenai kulit atau pakaian dengan air.

PERHATIAN

Risiko kerusakan pada baterai!

Menggunakan air dengan aditif akan membatalkan garansi baterai.

Hanya gunakan air suling atau air demineral saat mengisi ulang baterai (EN 50272-T3).

Jangan gunakan aditif asing atau zat peningkat.

1. Satu jam sebelum proses pengisian daya berakhir, tambahkan air suling. Perhatikan tingkat keasaman yang tepat sesuai keterangan pada baterai.

Pada akhir proses pengisian daya, semua sel harus berubah menjadi gas.

Baterai bebas perawatan (baterai AGM dan baterai gel)

PERHATIAN

Risiko kerusakan baterai AGM dan baterai gel!

Membuka atau mengebor housing baterai dapat merusak baterai AGM atau baterai gel dan baterai harus diganti.

Jangan membuka dan melubangi housing baterai.

Jangan menutupi dan memodifikasi katup pelepas tekanan.

1. Isi daya baterai AGM dan baterai gel hanya dengan pengisi daya yang ditentukan, lihat bab: Mengisi daya baterai.

Memasang dan menghubungkan baterai

△PERINGATAN

Risiko cedera akibat perangkat terbalik!

Perangkat dapat terbalik saat baterai dilepas dan dipasang. Pastikan perangkat dalam kondisi yang aman saat baterai dilepas dan dipasang.

PERHATIAN

Risiko kerusakan pada elektronik kontrol!

Elektronik kontrol dapat rusak jika koneksi baterai dibalik. Pastikan baterai dipasang pada kutub yang sesuai.

△PERINGATAN

Bahaya kematian akibat kebakaran atau ledakan dari baterai yang benar-benar habis dayanya!

Mengisi daya baterai yang benar-benar habis dayanya secara tidak sesuai dapat menyebabkan kebakaran.

Jangan mengoperasikan perangkat jika baterai benar-benar habis dayanya.

Sebelum memulai pengoperasian sistem, pastikan baterai telah terisi daya.

1. Kuras air yang kotor.
2. Miringkan tangki air kotor ke atas.
3. Pasang baterai ke dalam perangkat seperti yang ditunjukkan. Catatan penting: Dorong baterai sepenuhnya hingga ke belakang!

BD 80/100 dan BR 85/100

Gambar K

170 Ah, 2.815-092.0

180 Ah, 2.815-101.0

240 Ah, 2.815-105.0

285 Ah, 2.815-095.0

①Pengatur jarak

Gambar L

BD 70/75 dan BR 75/75

115 Ah, 2.815-091.0

170 Ah, 2.815-092.0

180 Ah, 2.815-101.0

①Pengatur jarak

②Dudukan baterai

③Bobot tambahan

1. Pasang pengatur jarak di antara baterai sisi kanan dan tangki air bersih,

a untuk set baterai 115 Ah: 1 buah bagian memanjang diposisikan horizontal.
b untuk set baterai selain 115 Ah: 2 buah bagian memanjang diposisikan vertikal di atas satu sama lain.

1. Untuk BD 70/75 dengan set baterai 115 Ah: Pasang 4 bobot tambahan.

2. Pasang pengencang baterai,

a untuk BD 70/75: Pasang 2 dudukan baterai dan untuk 115 Ah: Sekrup ke lubang berulir sisi kiri dan sisi tengah. Untuk BR 75/75 dan BD 70/75: 170 Ah/180 Ah: Sekrup ke lubang berulir sisi kanan dan sisi tengah.
b untuk BD 80/100 dan BR 85/100: Pasang satu atau dua pengatur jarak dengan bagian memanjang diposisikan horizontal atau vertikal sedemikian rupa di antara baterai bagian depan dan tangki air bersih agar baterai tidak dapat bergeser ke depan.

1. Sambungkan kutub ke kabel sambungan dari perlengkapan pemasangan baterai.
2. Jepit kabel sambungan pada kutub baterai (+) dan (-) yang masih kosong.
3. Sambungkan steker baterai pada sisi perangkat dengan steker baterai pada sisi baterai.
4. Miringkan tangki air kotor ke bawah.

Melepas baterai

△PERINGATAN

Risiko cedera akibat perangkat terbalik!

Perangkat dapat terbalik saat baterai dilepas dan dipasang. Pastikan perangkat dalam kondisi yang aman saat baterai dilepas dan dipasang.

1. Putar switch kunci ke posisi "0" dan lepas kunci.
2. Lepaskan konektor baterai.
3. Kuras air yang kotor
4. Miringkan tangki air kotor ke atas.
5. Lepaskan jepitan kabel di sisi perangkat dari kutub negatif baterai.
6. Lepas sambungan kabel yang tersisa dari baterai.
7. Untuk BD 80/100: Lepaskan pengatur jarak di antara baterai bagian depan dan tangki air bersih.
8. Untuk set baterai 115 Ah: Keluarkan bobot tambahan.
9. Keluarkan baterai.
   10.Buang baterai yang telah habis sesuai aturan yang berlaku.

Pengoperasian pertama kali

Mengisi daya baterai

⚠BAHAYA

Risiko cedera akibat pengisi daya!

Sengatan listrik akibat ketidaksesuaian penggunaan pengisi daya!

Perhatikan tegangan listrik dan sekring pada pelat tipe perangkat.

Gunakan pengisi daya hanya di ruangan yang kering dengan ventilasi yang cukup.

PERHATIAN

Bahaya ledakan dari baterai!

Selama proses pengisian daya, gas akan menumpuk di bawah tangki.

Miringkan tangki air kotor ke atas sebelum mengisi daya baterai ringan perawatan.

PERHATIAN

Risiko kerusakan akibat pengisi daya yang tidak sesuai!

Jangan menyambungkan pengisi daya ke steker baterai pada sisi perangkat.

Hanya gunakan pengisi daya yang sesuai untuk tipe baterai yang dipasang.

Baca panduan pengoperasian dari produsen pengisi daya, terutama perhatikan petunjuk keselamatannya.

Waktu pengisian daya rata-rata berlangsung sekitar 10-15 jam. Perangkat tidak dapat digunakan selama proses pengisian daya berlangsung.

Petunjuk

Perangkat memiliki perlindungan pengosongan daya menyeluruh, artinya, jika kapasitas minimal yang diperbolehkan tercapai, maka motor sikat dan turbin akan dimatikan.

1. Arahkan perangkat langsung ke pengisi daya, hindari kemiringan.
2. Lepaskan steker baterai pada sisi perangkat. Gambar I

①Steker baterai, sisi perangkat

②Steker baterai, sisi baterai

1. Sambungkan steker baterai pada sisi baterai ke pengisi daya.
2. Pasang steker pengisi daya ke dalam stopkontak.
3. Lakukan proses pengisian daya sesuai informasi yang terdapat dalam panduan pengoperasian pengisi daya.
4. Sambungkan steker baterai sisi perangkat dengan steker baterai sisi baterai.

Pengoperasian

PERHATIAN

Situasi yang berbahaya selama pengoperasian

Risiko cedera

1. Buka pengunci tangki air bersih.
2. Isi air bersih (maksimal 50 °C) hingga batas bawah pipa pengisian.

Catatan: Slang air bersih dapat dijepit dengan penahan slang selama proses pengisian berlangsung.

1. Tutup pengunci tangki air bersih.

Informasi mengenai bahan pembersih

△PERINGATAN

Risiko kerusakan perangkat!

Menggunakan bahan pembersih yang tidak sesuai dapat merusak perangkat.

Hanya gunakan bahan pembersih yang disarankan. Operator memiliki risiko yang lebih tinggi terkait keamanan pengoperasian dan keselamatan kerja apabila menggunakan bahan pembersih lain.

Hanya gunakan bahan pembersih yang bebas pelarut, asam hidroklorik dan asam florida.

Perhatikan petunjuk keamanan mengenai bahan pembersih.

Petunjuk

Jangan menggunakan bahan pembersih yang memiliki kandungan busa tinggi.

Bahan pembersih yang disarankan

Pengaplikasian Bahan pembersih
Pembersih perawatan lantai, busa ekstra rendah dengan ekolabel UE	CA 50 C
Pembersih standar yang sangat basah RM	756
Pembersih yang mengandung alkohol intensif untuk lantai dan permukaan. Sangat sesuai untuk batu keras yang mengilap misalnya seperti granit	RM 755
Pembersih keramik porselen, bebas surfaktan	RM 753
Pembersih lapisan standar, sesuai untuk linoleum	RM 754
Pembersih dasar untuk mesin yang mengandung asam. Cocok untuk area sanitasi dan pembersihan pascakonstruksi	RM 751
Pembersih perawatan untuk industri RM 69
Pembersih dasar untuk industri dan pembersih lapisan yang mengandung alkali	RM 752
Pembersih disinfektan untuk permukaan RM	M 732

Bahan pembersih

1. Masukkan bahan pembersih ke dalam tangki air bersih.

Catatan: Penutup pada lubang pengisian tangki air bersih dapat digunakan untuk mengatur takaran bahan pembersih. Penutup dilengkapi dengan skala pada sisi dalamnya.

Mengatur jumlah air

1. Atur jumlah air sesuai tingkat kekotoran lantai menggunakan kenop pengatur.

Petunjuk

Lakukan percobaan pembersihan pertama dengan sedikit air. Tingkatkan jumlah air secara bertahap hingga hasil pembersihan yang diinginkan tercapai.

Petunjuk

Saat tangki air bersih kosong, kepala pembersih akan tetap bekerja tanpa suplai cairan.

Mengatur batang pengisap

Mengatur kemiringan

Kemiringan harus diatur sedemikian rupa sehingga seluruh bibir pengisap pada batang pengisap ditekan secara merata pada permukaan lantai.

1. Longgarkan sekrup.

Gambar N

①Sekrup

1. Atur kemiringan batang pengisap.
2. Kencangkan sekrup.

Mengatur ketinggian

Pengaturan ketinggian akan memengaruhi kelenturan bibir pengisap saat bersentuhan dengan permukaan lantai.

1. Dorong perangkat sedikit ke depan.

2. Bandingkan bentuk bibir pengisap dengan ilustrasi berikut. Gambar O

① Roda penjaga jarak dengan penahannya

②Cincin

③Sekrup

1. Longgarkan sekrup.

2. Letakkan cincin sebanyak-banyaknya di antara batang pengisap dan roda penjaga jarak untuk mendapatkan tekukan bibir pengisap yang tepat.

3. Pasang cincin yang tersisa ke atas roda penjaga jarak.

4. Putar dan kencangkan sekrup.

5. Ulangi proses tersebut pada roda penjaga jarak yang kedua.

6. Dorong perangkat sedikit ke depan.

7. Periksa kembali seluruh tekukan bibir pengisap.

8. Jika perlu, ulangi proses pengaturan.

Membersihkan

Menghidupkan perangkat

1. Atur switch kunci ke posisi "1".

Display secara berurutan akan menampilkan:

• Jangka waktu hingga layanan purnajual terdekat

- Versi perangkat lunak, panel kontrol

- Level pengisian daya baterai dan total waktu pengoperasian

Pergerakan

Petunjuk

Arah pengoperasian dapat diubah selama proses pembersihan. Posisi yang dipilih dapat dibersihkan secara intensif dengan cara menggerakkan perangkat maju-mundur beberapa kali.

1. Atur switch arah pengoperasian ke posisi "maju".

Membersihkan

Petunjuk

Kemiringan dan ketinggian batang pengisap dapat diatur guna meningkatkan hasil pengisapan (lihat bagian Mengatur batang pengisap).

Petunjuk

Jika tangi air kotor telah penuh, pelampung akan menutup lubang pengisap dan turbin pengisap akan berjalan dalam putaran yang lebih tinggi. Dalam hal ini, angkat batang pengisap dan gerakkan untuk mengosongkan tangki air kotor.

1. Putar selektor putar kecepatan pengoperasian ke nilai yang diinginkan. Kecepatan akan ditampilkan pada display selama pengaturan. Display menunjukkan kecepatan maksimal dalam bentuk persen.

2. Atur jumlah air pada katup regulator.

3. Tekan tuas batang pengisap ke bawah. Batang pengisap akan diturunkan. Pengisapan dimulai.

4. Tekan tuas kepala pembersih ke bawah, lepaskan dan biarkan bergerak ke atas.

5. Tarik switch ke handle pendorong. Kepala pembersih mulai bergerak dan perangkat akan bergerak dengan kecepatan yang telah diatur.

Meningkatkan tekanan sikat (hanya varian BD)

1. Lepaskan switch pengaman.

2. Angkat tuas kepala pembersih dengan tangan lalu kunci ke kanan.

Mengakhiri pengoperasian

Mengakhiri pembersihan

1. Lepaskan switch pengaman.

2. Tekan tuas kepala pembersih ke bawah lalu kunci ke kanan.

3. Lanjutkan pengoperasian dalam jarak dekat. Sisa air akan diisap.

4. Angkat batang pengisap.

Pengisapan masih akan berlangsung selama 10 detik.

1. Atur switch kunci ke posisi "0".

2. Jika perlu, isi daya baterai.

Menguras air kotor

△PERINGATAN

Pencemaran lingkungan!

Pencemaran lingkungan akibat ketidaksesuaian pembuangan air limbah.

Perhatikan petunjuk penanganan air kotor di area setempat.

1. Lepaskan slang penguras dari penahannya lalu turunkan pada penampung buangan yang sesuai. Gambar P

2. Tekan atau tekuk pengatur takaran.

3. Buka penutup pengatur takaran.

4. Kuras air yang kotor. Atur jumlah air dengan cara ditekan atau ditekuk.

5. Bilas tangki air kotor dengan air bersih.

Menguras air bersih

Menguras air bersih dengan cepat

1. Lepas sekrup pada pengunci tangki air bersih.

2. Biarkan air bersih mengalir keluar.

3. Pasang dan kencangkan sekrup pada pengunci tangki air bersih.

Catatan: Pastikan sambungan slang pada pengunci tangki air bersih telah berada pada titik terdalam setelah pengencangan sekrup.

Pengangkutan

⚠BAHAYA

Melewati tanjakan

Risiko cedera

Operasikan perangkat untuk pengangkutan dan bongkar muatan hanya pada kemiringan dengan batas maksimal (lihat bab "Data teknis").

Bergeraklah dengan perlahan.

△HATI-HATI

Pengabaian berat perangkat

Risiko cedera dan kerusakan

Perhatikan berat perangkat saat melakukan pengangkutan.

Hanya muat perangkat dengan bantuan orang lain atau dengan menggunakan alat penggerak.

1. Tekan tuas kepala pembersih ke bawah lalu kunci ke kanan.

2. Angkat batang pengisap.

3. Atur switch kunci ke posisi "1".

4. Pilih arah pengoperasian melalui switch arah pengoperasian.

5. Tarik switch ke handle pendorong.

6. Saat mengangkut ke dalam kendaraan, lindungi perangkat sesuai aturan yang berlaku agar tidak tergelincir dan terbalik. Gambar Q

7. Pertama-tama, pasang strap pengencang di bawah tangki air kotor.

Penyimpanan

△HATI-HATI

Pengabaian berat perangkat

Risiko cedera dan kerusakan

Perhatikan berat perangkat saat melakukan penyimpanan.

PERHATIAN

Pembekuan

Kerusakan pada perangkat akibat air yang membeku

Kosongkan air dari perangkat.

Simpan perangkat di tempat yang terhindar dari risiko membeku.

• Perangkat hanya boleh disimpan di dalam ruangan.
• Isi daya baterai hingga penuh sebelum baterai disimpan dalam waktu yang lama.
• Selama disimpan, isi daya baterai hingga penuh setidaknya setiap bulan.

Pemeliharaan dan perawatan

⚠BAHAYA

Risiko cedera!

Perangkat dapat bergerak secara tiba-tiba dan menyebabkan cedera.

Atur switch kunci ke posisi "0" dan lepaskan kunci setiap sebelum mengoperasikan perangkat.

Lepaskan steker pengisi daya.

● Kuras dan buang air kotor maupun air bersih.

Pemeriksaan keamanan/kesepakatan perawatan

Anda dapat mengatur jadwal pemeriksaan keamanan rutin atau membuat kesepakatan perawatan dengan dealer Anda. Harap konsultasikan hal ini terlebih dulu.

Interval perawatan

Setiap setelah pengoperasian

PERHATIAN

Risiko kerusakan!

Risiko kerusakan perangkat akibat pembersihan yang tidak tepat.

Jangan semprot perangkat dengan air dan jangan gunakan bahan pembersih yang agresif.

Penjelasan lengkap mengenai setiap tindakan perawatan dapat dilihat pada bagian Tindakan perawatan.

● Kuras air yang kotor.
● Bilas tangki air kotor dengan air bersih.
- Bersihkan bagian luar perangkat dengan kain lembap yang telah dibasahi dengan air sabun.
● Periksa filter bulu halus, bersihkan jika perlu.
● Bersihkan filter kotoran kasar.
● Bersihkan filter kotoran kasar.
- Hanya varian BR: Keluarkan dan kosongkan wadah kotoran kasar.

● Hanya varian BR: Bersihkan saluran distribusi air.

- Bersihkan bibir pengisap, periksa dari keausan, setel ulang ketinggiannya atau ganti bila perlu.

● Periksa sikat cakram dari keausan, ganti bila perlu.

- Isi daya baterai.

• Jika status pengisian daya di bawah 50%, isi daya baterai hingga penuh tanpa jeda.
• Jika status pengisian daya di atas 50%, isi daya baterai hanya jika diperlukan durasi pengoperasian penuh pada penggunaan berikutnya.

Mingguan

- Jika alat sering digunakan, isi daya baterai tanpa jeda hingga penuh minimal sekali seminggu.

Bulanan

Penjelasan lengkap mengenai setiap tindakan perawatan dapat dilihat pada bagian Tindakan perawatan.

1. Kosongkan tangki air bersih dan bersihkan endapan.
2. Bersihkan filter air bersih.
3. Bersihkan pelampung dan filter bulu halus.
4. Periksa kutub baterai dari oksidasi, sikat bila perlu. Pastikan kabel sambungan terpasang kuat.
5. Bersihkan seal antara tangki air kotor dengan penutup, periksa dari kebocoran, ganti bila perlu.
6. Jika baterai yang digunakan merupakan baterai yang butuh perawatan, periksa densitas asam pada sel baterainya.
7. Jika lama tidak digunakan, simpan perangkat hanya dengan baterai yang diisi daya penuh. Isi daya baterai hingga penuh minimal sebulan sekali.

Tahunan

- Pemeriksaan yang ditentukan harus dilakukan oleh layanan pelanggan.

Tindakan perawatan

Memutar atau mengganti bibir pengisap

Jika bibir pengisap telah mengalami tanda-tanda keausan, bibir pengisap harus diputar atau diganti.

Gambar R

Membersihkan filter air bersih

1. Menguras air bersih (lihat bab Menguras air bersih).
2. Longgarkan pengunci tangki air bersih.

Gambar U

①Pengunci tangki air bersih
②Filter air bersih
3. Keluarkan filter air bersih dan bilas dengan air bersih.
4. Pasang filter air bersih.
5. Pasang pengunci tangki air bersih.

Catatan: Pastikan sambungan slang pada pengunci tangki air bersih telah berada pada titik terdalam setelah pengencangan sekrup.

Membersihkan filter kotoran kasar

1. Buka penutup tangki air kotor.

Gambar T

①Filter kotoran kasar
2. Lepaskan filter kotoran kasar ke atas.
3. Bilas filter kotoran kasar dengan air yang mengalir.
4. Masukkan filter kotoran kasar ke dalam tangki air kotor.

Membersihkan pelampung dan filter bulu halus

1. Buka penutup tangki air kotor.

Gambar V

①Kait pengaman
②Pelampung
③Filter bulu halus
④Rumah pelampung
2. Buka kait pengaman.
3. Lepas rumah pelampung ke bawah.
4. Lepas dan bersihkan pelampung dari rumah pelampung.
5. Lepaskan filter serat dan bersihkan.
6. Rakit semua komponen dalam urutan sebaliknya.

1. Angkat kepala pembersih.
2. Tekan pedal penggantian sikat ke bawah hingga maksimal. Gambar W

1. Keluarkan sikat cakram pertama di sisi samping di bawah kepala pembersih.
2. Tahan sikat cakram yang baru di bawah kepala pembersih, tekan dan kunci ke atas.
3. Ulangi proses untuk sikat cakram yang kedua.

Mengganti rol sikat

1. Pasang rol sikat baru dan tempatkan di tengah-tengah di atas driver.
2. Pasang penutup bantalan dengan bibir penyeka.

Petunjuk

Pastikan rol sikat berada di atas mandrel dan bukan di bawahnya.

1. Miringkan gagang penggantian sikat ke atas dan kencangkan.
2. Ulangi proses pada sisi yang berlawanan.

Membersihkan bilah distribusi air

Gambar X

①Bilah distribusi air
②Membuka kunci

1. Tekan dan tahan perangkat pembuka kunci sesuai arah panah.
2. Miringkan bilah distribusi air ke depan.
3. Tarik keluar bilah distribusi air dalam arah longitudinal.
4. Bersihkan bilah distribusi air.
5. Pasang kembali bilah distribusi air ke kepala pembersih dan kunci penguncian.

Pemecahan masalah

⚠BAHAYA

Risiko cedera!

Perangkat dapat bergerak secara tiba-tiba dan menyebabkan cedera.

Atur switch kunci ke posisi "0" dan lepaskan kunci setiap sebelum mengoperasikan perangkat.

Lepaskan steker pengisi daya.

● Kuras dan buang air kotor maupun air bersih.
- Jika terdapat gangguan yang tidak dapat diatasi menggunakan bantuan tabel, hubungi layanan pelanggan.

Gangguan Perbaikan
Perangkat tidak dapat beroperasi	1. Atur switch kunci ke posisi “1”.2. Buka kunci tombol penghentian darurat pada panel kontrol dengan cara diputar. (Catatan: tidak semua versi perangkat dilengkapi tombol penghentian darurat.)3. Operasikan switch pengaman.4. Pasang steker baterai.5. Periksa baterai, isi dayanya bila perlu.6. Periksa apakah kutub baterai telah tersambung.
Jumlah air tidak mencukupi 1	Periksa ketinggian isi air bersih, isi tangki bila perlu.2. Tingkatkan jumlah air melalui kenop pengatur jumlah air.3. Lepaskan bilah distribusi air pada kepala pembersih dan bersihkan saluran air (hanya varian BR).4. Bersihkan filter air bersih.5. Periksa slang dari penyumbatan, bersihkan bila perlu.
Pengisapan terlalu lemah 1. Matikan perangkat dan keras air kotor.2. Bersihkan seal antara tangki air kotor dengan penutup, periksa dari kebocoran, ganti bila perlu.3. Periksa apakah slang pengisapan telah tersambung dengan benar ke tangki air kotor.4. Periksa filter bulu halus dari kotoran, bersihkan bila perlu.5. Bersihkan bibir pengisap pada batang pengisap, putar atau ganti bila perlu.6. Periksa apakah penutup pada slang penguras air kotor telah ditutup.7. Periksa pengaturan pada batang pengisap.8. Periksa slang pengisap dari penyumbatan, bersihkan bila perlu. Saat memasang kembali slang pengisap, tanda putih pada slang harus berada pada klip penahan.9. Periksa slang pengisap dari penyumbatan, ganti bila perlu.
Hasil pembersihan tidak memuaskan	1. Kurangi kecepatan.2. Periksa sikat dari keausan, ganti bila perlu.3. Periksa apakah jenis sikat dan bahan pembersih telah sesuai.
Turbin pengisap bergerak dengan putaran yang tinggi	1. Kuras air yang kotor.2. Bersihkan pelampung.3. Periksa filter bulu halus, bersihkan bila perlu.4. Periksa slang pengisap dari penyumbatan, bersihkan bila perlu.5. Periksa batang pengisap dari penyumbatan, bersihkan sumbatan bila perlu
Sikat tidak berputar	1. Periksa apakah terdapat benda asing yang menghalangi sikat, singkirkan benda asing tersebut bila perlu.
Perangkat bergetar selama membersihkan	1. Gunakan sikat yang lebih lembut.

Aksesori varian BD

Nama BD 70/75 No.	komponen	BD 80/100 No.komponen	Deskripsi
Sikat cakram, putih (sangat lembut)	4.905-011,0	4.905-030,0	Untuk membersihkan permukaan lantai yang halus atau tidak terlalu kotor
Sikat cakram, alami (lembut)	4.905-012,0	4.905-031,0	Dari serat alami untuk membersihkan dan mengilapkan
Sikat cakram, merah (sedang, standar)	4.905-010,0	4.905-000.0	Untuk semua pengerjaan pembersihan yang wajar
Sikat cakram, hitam (keras)	4.905-013,0	4.905-032,0	Untuk kotoran yang parah dan untuk pembersihan dasar, hanya untuk permukaan yang kasar
Pelat penggerak pad	4.762-590,0	4.762-447,0	Untuk membersihkan menggunakan pad, dengan kopling penggantian cepat dan centerlock.
Pad, putih – 6.371-331,0 Untuk mengilapkan permukaan lantai
Pad, merah (cukup lembut)	6.369-003,0	6.371-147,0	Untuk membersihkan semua jenis permukaan lantai
Pad, hijau (cukup keras)	6.369-002,0	6.371-148,0	Untuk membersihkan permukaan lantai yang sangat kotor dan untuk pembersihan dasar
Pad, hitam (keras)	6.369-001,0	6.371-169,0	Untuk kotoran yang sulit dibersihkan dan untuk pembersihan dasar
Bantalan, cokelat (SPP)	2.639-290,0	2.639-288,0	Untuk perawatan film pelindung dengan permukaan yang keras dan elastis

Aksesori varian BR

Nama BR 75/75 No.	komponen	BR 85/100 No. komponen	Deskripsi
Rol sikat, putih	6.907-771,0	6.907-772,0	Untuk memoles dan membersihkan sekaligus merawat lantai yang halus.
Rol sikat, merah	4.035-605,0	4.035-606-0	Untuk membersihkan sekaligus merawat lantai yang sangat kotor.
Rol sikat, oranye	6.907-730,0	6.907-734,0	Untuk menggosok lantai berpola (ubin pengaman, dll.).
Rol sikat, hijau	6.907-732,0	6.907-735,0	Untuk pembersihan dasar lantai yang sangat kotor dan untuk menghilangkan lapisan (misalnya lilin, akrilat)
Rol sikat, hitam	6.907-732,0 6	6.907-736,0
Poros rol bantalan 4.762-627,0 4.762-628,0 Untuk menahan bantalan rol.
Rol mikrofiber	4.114-007,0	4.114-008,0	Untuk membersihkan sekaligus merawat lantai yang mengilap.

Aksesori varian BD dan BR

Nama	BD 70/75 W Classic Bp Retail No. komponen	BD 70/75 + BR 75/75 No. komponen	BD 80/100 + BR 85/100 No. komponen	Deskripsi
Batang pengisap, 950 mm, bengkok	4.777-111.0	-	-	Dengan lebar lintasan sempit
Batang pengisap, 1030 mm, bengkok –	4.777-108.0 – Standar
Batang pengisap, 1160 mm, bengkok	-	- 4.777-102.0	Standar
Set lip pengisap, karet alam	4.037-174.0	4.037-144.0	4.037-138.0	Standar
Set lip pengisap, PU	4.037-173.0	4.037-145.0	4.037-140.0	Tahan minyak
Set lip pengisap, Linatex	4.037-175.0	4.181-011.0	4.181-006.0	Tidak mudah rusak

Data teknis

		BD 70/75 WClassic Bp	BR 75/75 WClassic Bp	BD 80/100 WClassic Bp	BR 85/100 WClassic Bp
Kinerja perangkat
Tegangan nominal V 24 24 24 24
Kapasitas baterai Ah (5 h) 115 / 170 / 180 170 / 180 170 / 180 / 240 /					170 / 180 / 240 / 285
Konsumsi daya rata-rata W 1270 800 1320 1150
Daya motor penggerak	W 250 250 300 300
Daya turbin isap	W 500 500 500 500
Daya penggerak sikat	W	2 x 500	2 x 600	2 x 500	2 x 750
Daya pembersihan permukaan teoretis	m2/h	3500 3.750	4000 4.250
Volume tangki air bersih	I	75 75 100 100
Volume tangki air kotor	I	75 75 100 100
Suhu air maks.	°C	50 50 50 50
Tekanan air maks.	bar	0,06	0,06	0,06	0,06
Lebar putaran di lorong	mm 1550	1550 1650 1650
Kemiringan area kerja maks.	%	2	2	2	2
Pengisapan
Daya isap, volume udara	l/s	24 24 24 24
Daya isap, vakum	kPa(mbar)	16 (160)	16 (160)	16 (160)	16 (160)
Sikat pembersih
Lebar pengoperasian	mm 700	750 800 850
Diameter sikat	mm 356	105 410 105
Kecepatan sikat	1/min	140 1200 140 1200
Tekanan sikat	N	300 / 500 400 400 / 680 400
Panjang sikat	mm		700		800
Dimensi
Berat total yang diperbolehkan	kg	325 330 435 440
Berat kosong (beban pengangkutan)	kg	251 225 325 340
Dimensi kompartemen baterai	mm	575 x 380	575 x 380	622 x 384	622 x 384
Nilai yang ditentukan sesuai dengan EN 60335-2-72
Nilai getaran total	m/s2	<2,5	<2,5	<2,5	<2,5
Nilai ketidakpastian K	dB(A)	0,2	0,2	0,2	0,2
Tingkat tekanan suara LpA	dB(A)	65	65	65	65
Nilai ketidakpastian KpA	dB(A)	2	2	2	2
Tingkat kekuatan suara LWA + Nilai ketidakpastian KWA	dB(A)	81	81	81	81

Tunduk pada modifikasi teknis.

Pernyataan kesesuaian Uni Eropa

Dengan ini, kami menyatakan bahwa mesin yang diuraikan berikut ini memenuhi persyaratan keamanan dan kesehatan dasar yang relevan dalam Pedoman Uni Eropa berdasarkan rancangan dan konstruksinya serta model yang kami pasarkan. Pernyataan ini menjadi tidak berlaku jika terdapat pengubahan pada mesin tanpa persetujuan kami.

Produk: Pembersih lantai

Pedoman Uni Eropa yang terkait

2006/42/EC (+2009/127/EC)

2014/30/EU

2014/53/EU (TCU)

Penyelarasan norma yang diterapkan

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

EN 300 330 V2.1.1

Aturan nasional yang diterapkan

Yang bertanda tangan di bawah ini bertindak atas nama dan dengan kuasa penuh dari Dewan Eksekutif.
