HASZNÁLATI ÚTMUTATÓ POWAIR0105 PowerPlus

HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA

1 BERENDEZÉS....2
2 LEÍRÁS (FIG. A)....2
3 CSOMAGOLÁS TARTALMA 2
4 BIZTONSÁGI SZABÁLYOK....3
5 MÜKÖDTETÉSI UTASÍTÁSOK....3
5.1 Előkészület ....3
5.2 Beállítás 4
5.2.1 A minta beállítása....4
5.2.2 Folyadék (festék) beállítás 4
5.2.3 Müködtetés....4
6 KARBANTARTÁS....5
7 TÁROLÁS....6
8 TECHNICAL DATA 6
9 HIBAELHÁRÍTÁS......6
10 KÖRNYEZETVÉDELEM....8
11 MEGFELELŐSÉGI NYILATKOZAT....9

MAGASNYOMÁSÚ PERMETEZŐ PISZTOLY POWAIR0105

1 BERENDEZÉS

A magasnyomású permetező pisztoly ideális számos házi felújítási munkánál.

A magasnyomású festékszóró folyadék és ventillátor szabályozóval rendelkezik, mely számos szórási mintát tesz lehetővé.

VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.

2 LEÍRÁS (FIG. A)

1. Szórófej, tű és légsapka
2. Folyadék beállító gomb
3. Mintabeállító gomb
4. Légbemeneti dugó
5. Alumínium sapka
6. Húzókar

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.
• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
  ■ Ellenőrizze a csomag tartalmának teljességét.
  Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.
• Amennyiben lehetséges örizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.

FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!

POWAIR0105

1 x permetezőpisztoly

1 x Alumínium sapka 600 cc

1 x Kezelési utasítás

Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.

4 BIZTONSÁGI SZABÁLYOK

Fig 1

Fig 2

Fig 3

Fig 4

• Bizonyos anyagok szórása során keletkező gözök mérgezést vagy súlyos egészségkárosodást okozhatnak. Mindig viseljen védőszemüveget, kesztyűt és légzőkészüléket, hogy megelőzze a mérgező gözök által okozott kockázatot, valamint az oldószerek és a festék szembe és börre kerülését. (ld. 1. ábra)
• Tilos oxigént és gyújtó vagy bármilyen más palackos gázt energiaforrásként használni, mert robbanást vagy súlyos személyi sérülést okozhat. (Id. 2. ábra)
• A folyadék és az oldószer fokozottan gyúlékony vagy lobbanékony lehet. Kérjük a készüléket csak jól szellőző helyen használja, és kerüljön bármiféle gyújtóforrást, pl. dohányzást, nyílt lángot vagy szikrát. (ld. 3. ábra)
• Karbantartás során, amikor nem használja a készüléket, vészleállításkor és a véletlenszerű működés elkerülése érdekében vegye le a készülékről a légtömlőt. Javasoljuk a golyósszelep használatát a pisztoly mellett a levegőellátásnál..
• Használjon tiszta, száraz és szabályozott, 3,0-4,0 bar nyomású sürített levegőt. Tilos a megengedett, 8,3 bar (120 psi) maximális működési nyomást túllépni (ld. 4. ábra).
• Tilos homogén szénhidrogén oldószert használni, mert az kémiai reakcióba lép az alumínium és a cink alkatrészekkel.
• Tilos a készüléket saját magára vagy másokra irányítani.
  A készülék működtetése előtt ellenőrizze, hogy az összes csavar és sapka biztonságosan meg van szorítva és nehogy eresszen.
• Festés előtt ellenőrizze, hogy a húzókar és a szórófej szabadon mozog-e, hogy a készülék megfelelően tudjon működni.
• Tilos a készüléket bármilyen más alkalmazáshoz módosítani. Csak a gyártó által javasolt alkatrészeket, szórófejeket és egyéb kiegészítőket használja.

5 MÜKÖDTETÉSI UTASÍTÁSOK

5.1 Előkészület

1. A termék kicsomagolása után óvatosan ellenőrizze, hogy történt-e bármiféle sérülés a szállítás során. Használat előtt ellenőrizze, hogy az illesztékek, csavarok, stb. jól meg vannak szorítva.
2. Alaposan keverje össze a festéket és hígítsa a gyártó utasításainak megfelelően. A legtöbb festéket azonnal lehet permetezni, ha megfelelően fel van hígítva.
3. Szürje le az anyagot szürön, szüröruhán vagy festékszürön keresztül.
4. Töltse fel a festékesdobozt kb. 3/4-ig és indítsa el a légkompresszort.

FIGYELMEZTETÉS! NE HALADJA MEG a permetező pisztoly vagy a kompresszor-rendszer bármely más alkatrészének maximális nyomását.

1. Miután csatlakoztatta a pisztolyt a levegőellátáshoz, kérjük, ellenőrizze, hogy a folyadéksapka, a tartály és a légtömlő mind szorosan csatlakoztatva van-e a permetező pisztolyhoz.

2. Állítson fel egy darab kartonlapot vagy valamilyen más hulladék anyagot, célozzon rá és állítsa be a legkedvezőbb szórási mintát.

FIGYELMEZTETÉS! Tilos saját magára vagy bárki másra célozni vagy permetezni, mely az súlyos sérülést okozhat.

1. Ellenőrizze az anyag állagát azáltal, hogy néhányszor rápermetez a kartonlapra. Ha az anyag még mindig túl sürűnek tűnik, adjon hozzá egy kis hígítót. ÓVATOSAN HÍGÍTSA! Ne lépje túl a festékgyártó által megadott javasolt értékeket.

5.2 Beállítás

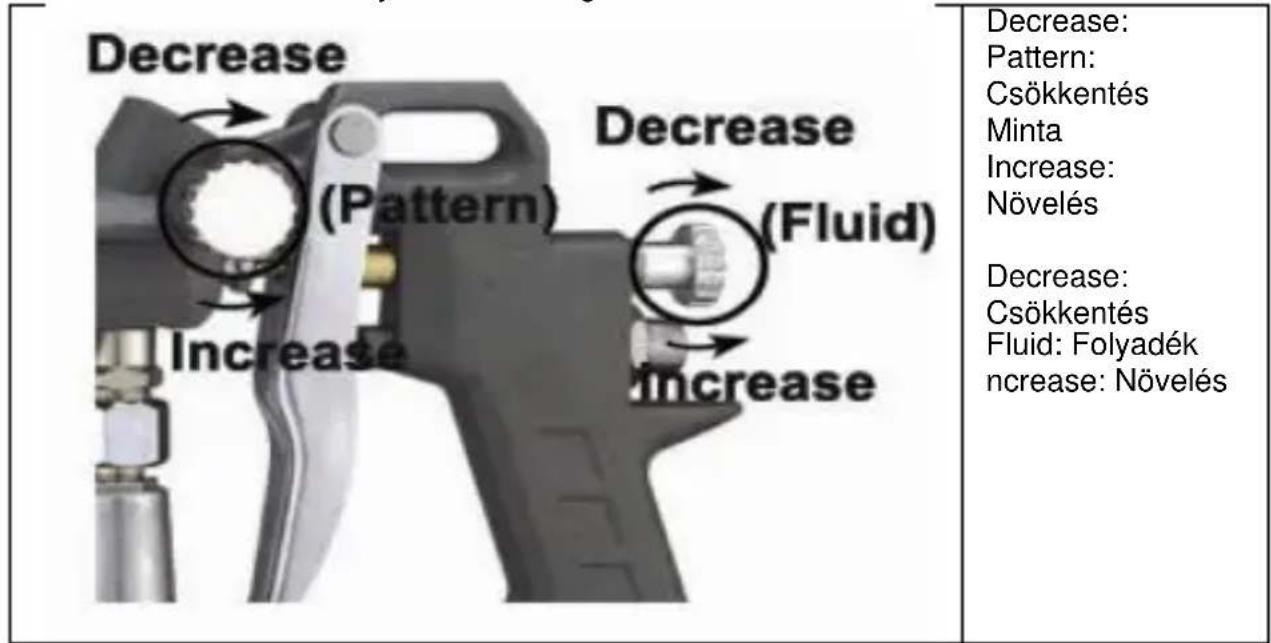

A kívánt mintát, a kipermetezett folyadék mennyiségét és a finom porlasztást könnyen be lehet állítani a minta- és folyadék beállító gombokkal.

Decrease (Pattern) Increase Decrease (Fluid) Increase Decrease: Pattern: Csökkentés Minta Increase: Növelés Decrease: Csökkentés Fluid: Folyadék ncrease: Növelés

5.2.1 A minta beállítása

A mintabeállító gombütközésig jobbra történő elforgatásával kerekebb lesz a minta, és balra történő elforgatásával pedig ellipszis formájú.

5.2.2 Folyadék (festék) beállítás

A festékbeállító gomb órajárással egy irányú elforgatásával csökkenti a kibocsátott folyadék mennyiségét, és órajárással ellentétes irányú elforgatással pedig növeli a folyadék-kibocsátást.

5.2.3 Működtetés

1. A permetezés megkezdése. Mindig tartsa a pisztolyt a munkafelületre merőlegesen.

POWAIR0105 HU

1. A szórófejet legalább 15-30 cm távolságra tartsa a munkafelülettől. Tartsa a pisztolyt a kezelendő felületre merőlegesen, majd végezzen néhány párhuzamos mozdulatot. Ha a mozdulat közben félúton leáll, akkor az a festék összegyülemlését és lefolyását eredményezi. Festés közben ne legyezgessen ide-oda a készülékkel. Ez a festék összegyülemlését okozza félúton, és nem lesz megfelelő mennyiségű festékréteg a felület két végén.
2. Használja megfelelően a húzókart. MÉG A HÚZÓKAR MEGHÚZÁSA ELÖTT kezdje el a pisztoly mozgatását és a mozdulat végén engedje el a húzókart MIELÖTT MÉG A PISZTOLY MOZGATÁSÁT LEÁLLÍTJA. Ezzel az eljárással minden mozdulat csatlakozik az előzőhöz és nem lesz átfedés vagy egyenetlenség.
3. Az alkalmazásra kerülő festék mennyisége váltakozhat a mozdulat sebességétől, a felülettől lévő távolságtól és a folyadék beállító gomb helyzetétől.
4. Csak annyira legyen átfedés az egyes mozdulatok között, hogy egyenletes maradjon a réteg.

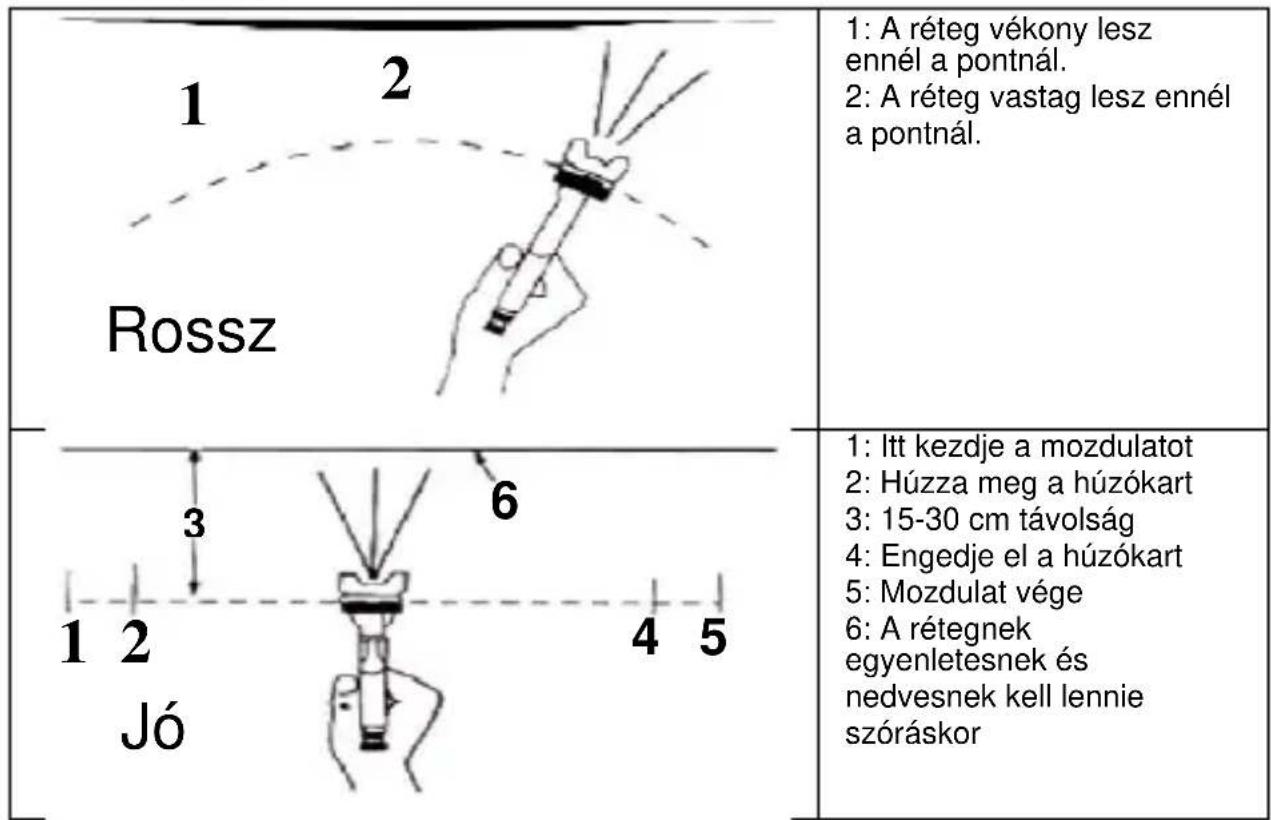

MEGJEGYZÉS: Két vékony festékréteg jobb eredményt ad, és kevésbé fog lefolyni, mint egy sürű réteg.

1. Vegyen egy darab kartont, hogy felfogja a széleknél szétszóródó festéket és óvja a többi felületet.

1: A réteg vékony lesz ennél a pontnál. 2: A réteg vastag lesz ennél a pontnál. Rossz 1: Itt kezdje a mozdulatot 2: Húzza meg a húzókart 3: 15-30 cm távolság 4: Engedje el a húzókart 5: Mozdulat vége 6: A rétegnek egyenletesnek és nedvesnek kell lennie szóráskor Jó

6 KARBANTARTÁS

A nem alapos tisztítás működésbeli hibákat és a forma kopását okozhatja.

• Távolítsa el a maradék festéket azáltal, hogy beleönti egy másik tartályba.
• Szedje szét a permetező pisztolyt. Ellenőrizze, hogy eltávolította a tűt, mielőtt leszereli a szórófejet, hogy elkerülje a szórófej illesztésének sérülését.
• Tisztítsa meg az összes festékes alkatrészt és a szórófejet. Tisztítsa meg a többi alkatrészt oldószerbe mártott kefével.
• Szedje szét a permetező pisztolyt és permetezzen egy ki egy kis oldószert, hogy megelőzze a maradékok lerakódását a festékcsatornákban.

Figyelmeztetés! Tilos fém vagy más tárgyat használni, melyek megsérthetik a szórófej vagy a sapka nyílásait. Tilos a permetező pisztolyt teljesen belemeríteni az oldószerbe. Tilos a gyári eredeti alkatrészektől eltérő alkatrészeket használni.

7 TÁROLÁS

• Amikor nem használja a permetező pisztolyt, forgassa a folyadékszabályozó gombot órajárással ellentétes irányba, mely által azokat kinyitja és a rugónyomás is lecsökken a tű hegyén.
  A permetező pisztolyt jól meg KELL tisztítani és enyhén meg kell olajozni.

8 TECHNICAL DATA

	POWAIR0105
Légbemenet	14 "
Adagolás típusa	Gravitáció
Szórófej szabványos átmérője	1,5 mm
Javasolt légnyomás	3,5 bar
Max. légnyomás	4bar
Festék térfogat	600 cc
Ált. levegőfogyasztás	<226 l/perc
Minta szélessége	160-240 mm

9 HIBAELHÁRÍTÁS

Probléma	Probléma oka	Megoldás
Fröcskölés vagy csapkodás esetén	Az anyag kifogyóban.	Adjon anyagot a tartályhoz.
	Tartály nagyon el van dólve.	Tartsa a tartályt egyenesebben.
	Kilazult a folyadék bemenet illesztéke.	Szorítsa meg.
	Kilazult vagy sérült folyadék hegy/aljzat.	Állítsa be vagy cserélje ki.
	Száraz vagy kilazult a folyadék tű tömítőgyűrű.	Olajozza meg és/vagy szorítsa meg.
	Szellőzőnyílás el van zárulva.	Tisztítsa meg a szellőzőnyílásokat.

POWAIR0105 HU

Probléma	Probléma oka	Megoldás
Ívelt minta	Kopott vagy kilazult folyadék szórófej.Az anyag összegyült a légsapkán.	Szorítsa meg vagy cserélje ki a szórófejet.Távolítsa el az akadályt a lyukakból, de ne használjon fém tárgyat a tisztításhoz.
Minta nem egyenletes	Az anyag összegyült a légsapkán.Szórófej piszkos vagy kopott.	Tisztítsa meg vagy cserélje ki a légsapkát.Tisztítsa meg vagy cserélje ki a szórófejet.
A minta középe túl keskeny.	Anyag túl híg vagy nem elegendő.Porlasztási légnyomás túl nagy.	Módosítsa az anyag sűrűségét.Csökkentse le a nyomást.
A minta nem elég széles és éles.	Túl sűrű az anyag.Porlasztási légnyomás túl alacsony.	Módosítsa az anyag sűrűségét.Növelje a légnyomást.
Levegő szivárog a légsapkából, amikor nincs meghúzva a húzókar	Beragadt a légszelep száraSzenyeződés van a légszelepen vagy aljzatonKopott vagy sérült légszelep vagy aljzatTörött a légszelep rugójaMeg van hajolva a szelep szára	Olajozza megTisztítsa megCserélje kiCserélje kiCserélje ki
A tömitőgyűrűből folyadék szivárog	Kilazult a tömitőgyűrűTömítőgyűrű kopott vagy száraz	Szorítsa meg, de ne akadályozza a tűt.Cserélje ki vagy olajozza meg (szilikonmentes olajjal)
Túl sokat permetez ki egyszerre	Túl nagy a porlasztási nyomás.Túl messze van a munkafelülettől.Nem megfelelő mozdulat (ívelt vagy túl gyors mozdulatok)	Csökkentse a nyomást.Módosítsa a távolságot.Mérsékelt sebességgel végezze a mozdulatot, a felülettel párhuzamosan.

POWAIR0105 HU

Probléma	Probléma oka	Megoldás
Nem permetez	Nincs nyomás a pisztolynál	Ellenőrizze a légjáratokat
	Folyadékszabályozó nincs eléggé kinyitva.	Nyissa ki a folyadék szabályozót
	Túl sűrű a folyadék	Hígítsa a folyadékot, vagy változtassa meg az adagolórendszer nyomását.

10 KÖRNYEZETVÉDELEM

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről!

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy

A termék típusa: Magasnyomású permetező pisztoly

Márkanév: PowerPlus

Cikkszám: POWAIR0105

megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.

Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig); 2006/42/EK

Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig);

EN1953: 2013

A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

"Az alulírott a társaság vezérigazgatója nevében jár el,"

Mertens Ludo

Ludo Mertens

Tanúsítványokkal foglalkozó menedzser
