NÁVOD K OBSLUZE POWAIR0105 PowerPlus

1 OBLAST POUŽITÍ 2
2 POPIS (FIG. A) 2
3 SEZNAM OBSAHU BALENÍ 2
4 BEZPEČNOSTNÍ PRAVIDLA....2
5 POKYNY K PROVOZU....3
5.1 Příprava....3
5.2 Seřízení 4
5.2.1 Seřízení vzoru....4
5.2.2 Seřízení kapaliny (barvy)....4
5.2.3 Provoz....4
6 ÚDRŽBA....5
7 SKLADOVÁNÍ 6
8 TECHNICKÉ ÚDAJE......6
9 ŘEŠENÍ PROBLÉMŮ 6
10 ŽIVOTNÍ PROSTŘEDÍ......8
11 PROHLÁŠENÍ O SHODĚ 9

VYSOKOTLAKÁ STŘÍKACÍ PISTOLE

POWAIR0105

1 OBLAST POUŽITÍ

Vysokotlaká stříkací pistole je ideální pro přelakovávání povrchů prováděné v celé řadě projektů týkajících se zlepšení prostředí doma.

Tato vysokotlaká pistole pro stříkání barvy má ovládací prvky jak pro kapalinu tak pro stříkací ventilátor a nabízí díky nim velký výběr stříkaných vzorů.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (FIG. A)

1. Tryska, jehla a sací nástavec
2. Knoflík regulace kapaliny
3. Knoflík seřízení stříkaného vzoru
4. Konektor vzduchového vstupu
5. Hliníková nádobka
6. Spoušt'

3 SEZNAM OBSAHU BALENÍ

• Odstraňte veškeré balicí materiály
• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny)
  ■ Zkontrolujte úplnost obsahu obalu.
  Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
  Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

POWAIR0105

1 x stříkací pistole

Jestliže shledáte chybějící nebo poškozené díly, obrat'te se na svého obchodníka.

4 BEZPEČNOSTNÍ PRAVIDLA

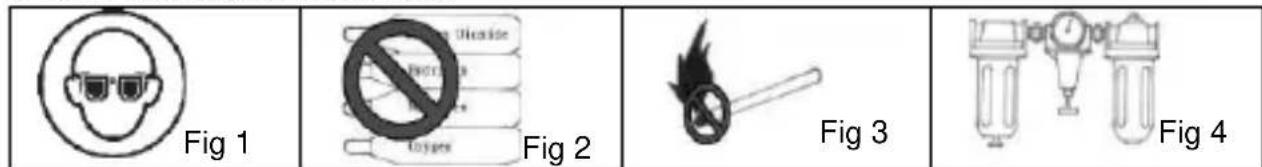

• Jedovaté výpary vznikající při stříkání některými materiály mohou být příčinou otravy a vážně poškodit zdraví. Vždy noste ochranné brýle, rukavice a respirátor, abyste zabránili kontaktu jedovatých výparů, rozpouštědla a barvy s očima nebo pokožkou (viz obr. 1).
• Jako hnací médium nikdy nepoužívejte kyslík nebo jiný hořlavý plyn v láhvi; mohlo by dojít k výbuchu a vážnému úrazu (viz obr. 2).
• Zařízení používejte v dobře větraném prostoru a vyhýbejte se zápalným zdrojům, např. zapálené cigaretě, otevřenému ohni, ijskrám atd. (viz obr. 3).
• Odpojte nástroj od přívodní vzduchové hadice před prováděním údržby, v době mimo provoz, za účelem nouzového vypnutí a zabránění nezamýšlenému spuštění; doporučuje se umístit na přívodní vzduchové vedení poblíž pistole kulový ventil.
• Používejte čistý, suchý a regulovaný tlakový vzduch o tlaku 3-4 bary, nikdy nepřekročte maximální novolený provozní tlak 8.3 baru (120 psi) (viz obr. 4)
  Nikdy nepoužívejte rozpouštědlo na bázi homogenizovaných uhlovodíků, které může chemicky reagovat s hliníkovými a zinkovými díly.
• Nikdy pistolí nemířte na sebe ani na jiné osoby.
• Pred začátkem práce s nástrojem se ujistěte, že jsou všechny šrouby a krytky bezpečně utaženy a nikde nezůstaly netěsnosti:
• před nanášením barvy zkontrolujte volný chod spouště a trysky, aby bylo jisté, že nástroj bude dobře fungovat.
  Nikdy nástroj z důvodu konkrétního použití nijak neupravujte. Používejte jen díly, trvsky a příslušenství výrobcem doporučené.

5 POKYNY K PROVOZU

5.1 Příprava

1. Po rozbalení výrobku jej pečlivě prohlédněte a zjistěte, zda během přepravy nedošlo ke škodám. Před uvedením zařízení do provozu nezapomeňte dotáhnout spojovací díly, svorníky atd.
2. Barvu řádně namíchejte a naředťe ve shodě s pokyny výrobce. Většinu materiálů bude možné po správném naředění stříkat bez problémů.
3. Proced'te materiál přes filtr. gázu nebo sítko na baryu.
4. Naplňte kanvstr asi do 3/4 a spustěte vzduchový kompresor.

UPOZORNĚNÍ! NEPŘEKRAČUJTE maximální tlak přípustný pro stříkací pistoli nebo pro jakékoliv jiné součásti kompresorového systému.

1. Po připojení pistole ke zdroji vzduchu se prosím ještě přesvědčte, že kapalinový kryt, nádoba a vzduchová hadice byly napevno spojeny se stříkací pistolí.

2. Instalujte kus tenké lepenky nebo zbytek jiného materiálu tak, aby se mohly použít jako cíl k seřízení neilepšího stříkaného vzoru.

UPOZORNĚNÍ! Nikdy nemiřte ani nestříkejte na sebe ani na jiné osoby, výsledkem by mohl být vážný úraz. Otestujte konzistenci materiálu několika stříkacími tahy na cíl z tenké lepenky. Bude-li se materiál i nadále jevit jako příliš hustý, přidejte malé množství ředidla. ŘEĎTE OPATRNĚ! Nepřekračujte doporučení vydaná ohledně ředění výrobcem.

5.2 Seřízení

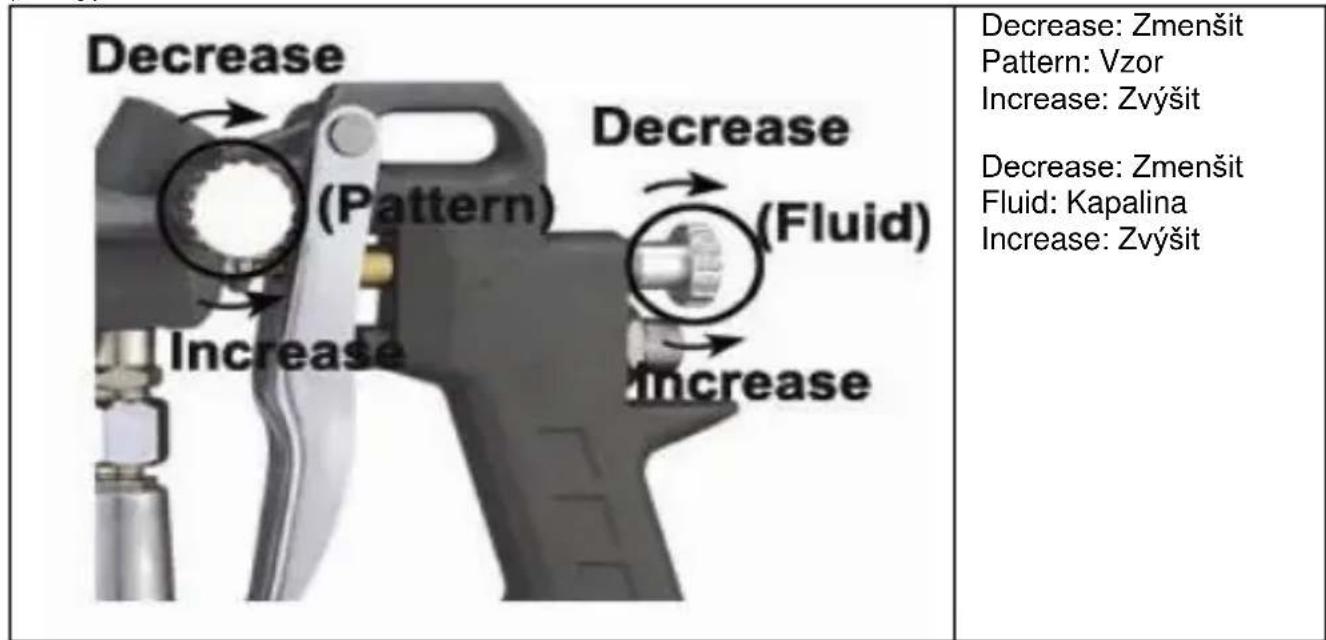

Požadovaný vzor, objem kapalinového výstupu a jemné rozprašování lze snadno nastavit regulačním knoflíkem pro nastavení vzoru a regulačním knoflíkem pro nastavení kapaliny (barvy).

Decrease Decrease (Pattern) (Increase) (InFluid) Increase Increase Decrease: Zmenšit Pattern: Vzor Increase: Zvýšit Decrease: Zmenšit Fluid: Kapalina Increase: Zvýšit

5.2.1 Seřízení vzoru

Otáčení knoflíkem na seřízení stříkaného vzoru doprava do konce způsobí, že stříkaný vzor bude kulatý, otáčením knoflíku na seřízení stříkaného vzoru doleva z něj uděláte elipsu.

5.2.2 Seřízení kapaliny (barvy)

Otáčení knoflíkem na seřízení barvy ve směru pohybu hodinových ručiček sníží objem vystupující kapaliny, otáčením knoflíku proti směru pohybu hodinových ručiček objem vystupující kapaliny zvýšíte.

5.2.3 Provoz

1. Začněte stříkat. Pistoli stále udržujte v pravém úhlu v práci.
2. Držte trysku 6 až 12 palců od povrchu obrobku. Uchopte pistoli v poloze kolmé se stříkanou plochou a pak jí několikrát pohněte paralelně. Zastavení pohybu pistole v polovině tahu způsobí nahromadění barvy, která začne stékat. Nemávejte pistolí při stříkání ze strany na stranu. To povede k nahromadění barvy ve středu tahu a nedostatečné pokrytí na každém konci.
3. Rádně stiskněte spoušť pistole. Zahajte pohyb pistole na začátku tahu PŘED STISKNUTÍM SPOUŠTĚ a uvolněte spoušť PŘED ZASTAVENÍM POHYBU PISTOLE na konci tahu. Tímto postupem dosáhnete splynutí každého tahu s dalším, aniž by bylo patrné překrytí nebo nerovnost.
4. Množství nanášené barvy lze nastavovat různě a to rychlostí tahu, vzdáleností od povrchu a různým seřízením regulačního knoflíku pro nastavení kapaliny.
5. Tahy překrývejte jen tolik, kolik je třeba, aby byla nanesená vrstva rovnoměrná.

POZNÁMKA: Dvě tenké vrstvy barvy dají lepší výsledek a hrozí u nich menší riziko stékání než u jedné silné vrstvy.

1. Použijte kus tenké lepenky jako štítu k zachytávání přestřiků na okrajích pracovního prostoru, abyste chránili jiné povrchy.

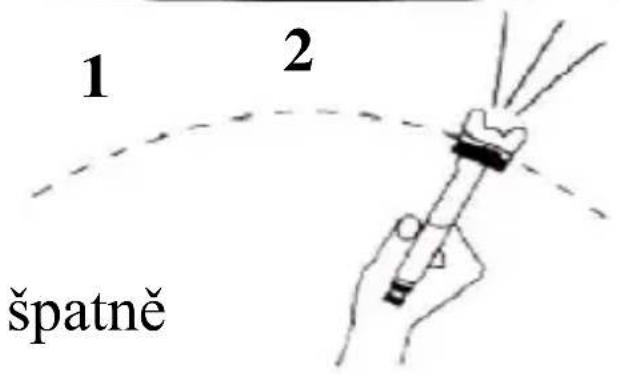

	1: V tomto bodě bude krycí vrstva lehká.2: V tomto bodě bude krycí vrstva těžká.

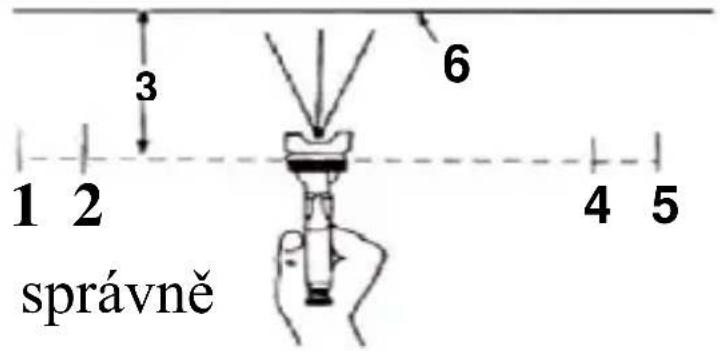

	1: Zahajte tah2: Zatáhněte za spoušť3: 6 až 12 palců4: Povolte spoušť5: Konec tahu6: Krycí vrstva by měla být při stříkání rovnoměrná a vlhká

6 ÚDRŽBA

Neúplné čištění může způsobovat funkční selhání a mít negativní dopad na tvar větráku.

• Odstraňte veškerou zbývající barvu tak, že ji přelejete do jiné nádoby.
• Rozmontujte stříkací pistoli, přičemž se ujistěte, že vyjmete jehlu před demontáží trysky, abyste předešli poškození obalu uzávěru trysky.
• Vyčistěte všechny kapalinové dráhy a trysku. Ostatní komponenty čistěte kartáčem namočeným v rozpouštědle.
  Znovu smontujte stříkací pistoli a vystříkejte malé množství rozpouštědla, aby se odstranila veškerá zbytková množství v drahách barvy.

Varování: Nikdy nepoužívejte kovové nebo jiné předměty, jež by mohly poškodit otvory v trysce a nástavci. Nikdy stříkací pistoli neponořujte celou do rozpouštědla. Nikdy nepoužívejte součástky nebo díly, které nejsou originály od výrobce.

7 SKLADOVÁNÍ

• Jestliže stříkací pistoli nepoužíváte, otočte knoflíkem na seřízení kapaliny proti směru pohybu hodinových ručiček, čímž dojde k otevření a poklesne napětí pružin na kapalinové špičce jehly.
• Stříkací pistole MUSÍ BÝT dobře čištěna a lehce namazána.

8 TECHNICKÉ ÚDAJE

	POWAIR0105
Vzduchový vstup	14 "
Typ přívodu	zemská přitažlivost
Standardní průměr trysky	1,5 mm
Doporučovaný tlak vzduchu	3,5 bary
Max. tlak vzduchu	4baru
Objem barvy	600 cc
Průměrná spotřeba vzduchu	<226 l/min
Sířka vzoru	160-240 mm

9 ŘEŠENÍ PROBLÉMŮ

Příznak	Problémy	Řešení
Kmitání nebo prskání	Příliš nízká hladina materiálu.	Do nádoby doplňte materiál.
	Nádoba je nakloněna příliš daleko.	Držte více zpříma.
	Povolte spojku kapalinového vstupu.	Utáhněte.
	Volná nebo poškozená kapalinová špička / uložení.	Seřídte nebo vyměňte.
	Suchá nebo povolená matice těsnění kapalinové jehly.	Namažte a/nebo utáhněte.
	Ucpaný větrací otvor	Vyčistěte ventilační otvor.
Vzorem je oblouk.	Kapalinová tryska je opotřebovaná nebo povolená.	Utáhněte nebo vyměňte kapalinovou trysku.
	V sacím nástavci se nahromadil materiál.	Odstraňte překážky z otvorů, nepoužívejte však k čištění kovové předměty
	V sacím nástavci se nahromadil materiál.	Vyčistěte nebo vyměňte vzduchový nástavec.
Vzor není rozprostřen rovnoměrně.	Kapalinová tryska je povolená nebo opotřebovaná.	Vyčistěte nebo vyměňte kapalinovou trysku.
Střed vzoru je příliš úzký.	Materiál je příliš řídký nebo ho není dost.	Seřídte viskozitu materiálu.
	Tlak rozprašovacího vzduchu je příliš vysoký.	Snižte tlak vzduchu.
Šířka foukaného vzoru není dostatečně ostrá.	Materiál je příliš hustý.	Seřídte viskozitu materiálu.
	Tlak rozprašovacího vzduchu je příliš nízký.	Zvyšte tlak vzduchu.
Vzduch uniká z hlavy vzduchového ventilu, aniž by byla aktivovaná spoušt.	Vázne dřík vzduchového ventilu	Namazat
	Znečištění vzduchového ventilu nebo jeho uložení	Vyčistit
	Znečištění vzduchového ventilu nebo jeho uložení	Vyměnit
	Prasklá pružina vzduchového ventilu	Vyměnit
	Ohnutý dřík ventilu	Vyměnit
Kapalina prosakuje kolem těsnicí matice	Povolená těsnicí matice	Utáhněte, ale neomezte pohyb jehly
	Těsnění opotřebované nebo suché	Vyměňte nebo namažte (nesilikonovým olejem)
Nadměrný přestřík	Příliš velký stříkací tlak	Snižte tlak
	Příliš daleko od pracovního povrchu	Nastavte na správnou vzdálenost
	Nesprávná pulsace (jiskření, příliš rychlý pohyb pistole)	Pohybujte se uměřenou rychlostí a paralelně s povrchem.
Nestříká	V pistoli není tlak	Zkontrolujte vzduchová vedení
	Kapalinový ovladač není dost otevřený	Otevřete kapalinový ovladač
	Kapalina je příliš těžká	Řídká kapalina nebo změna v tlakovém přívodním systému.

10 ŽIVOTNÍ PROSTŘEDÍ

Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řídte se předpisy vydanými s ohledem na ochranu životního prostředí.

11 PROHLÁŠENÍ O SHODĚ

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Typ zařízení: Vysokotlaká stříkací pistole

Značka: PowerPlus

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu); 2006/42/ES

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu);

EN1953: 2013

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Níže podepsaný jedná jménem vedení společnosti,

Mertens Ludo

Ludo Mertens

Ředitel pro certifikaci

Tento vysokotlakový sprejovač farby obsahuje ovládanie kvapaliny a rozprašovania, čo ponúka širokú škálu vzorov.

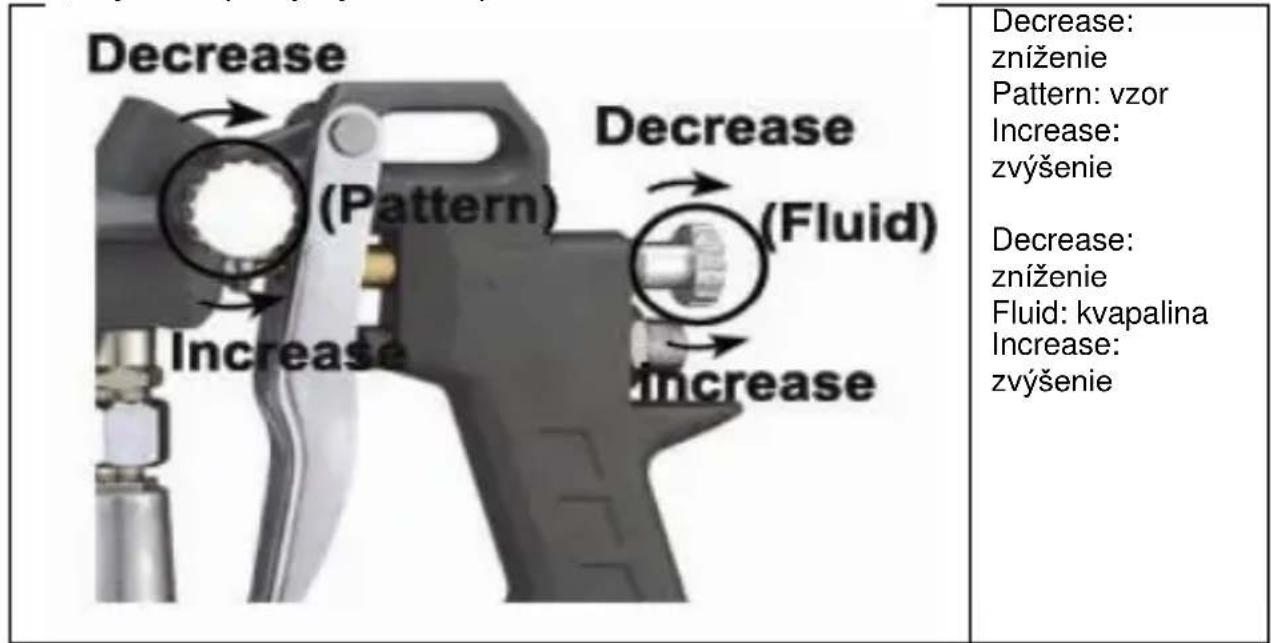

Pomocou regulátora vzoru a regulátora kvapaliny (farby) možno l'ahko dosiahnut' želaný vzor, objem kvapaliny a jemné rozprášenie.
