MANUAL DE UTILIZARE POWAIR0105 PowerPlus

Un pistol de vopsit la înaltă presiune este ideal pentru finisarea unei game largi de lucrări în casă.

Acest pulverizator de vopsit cu înaltă presiune are comenzi pentru debitul de fluid și pentru ventilator, ceea ce face ca pistolul să ofere o gamă largă de modele de pulverizare.

Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului.

2 DESCRIERE (FIG. A)

1. Duză, ac și capac pentru aer
2. Buton de reglare fluid
3. Buton de reglare model
4. Duză de admisie aer
5. Doză de aluminiu
6. Declanşator

3 CONTINUTUL PACHETULUI

• Îndepărtati toate ambalajele.
  Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
• Verificati prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
  Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

1 x doză de aluminiu de 600 cc

1 x manual

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 INSTRUCTIUNI DE SIGURANTĂ

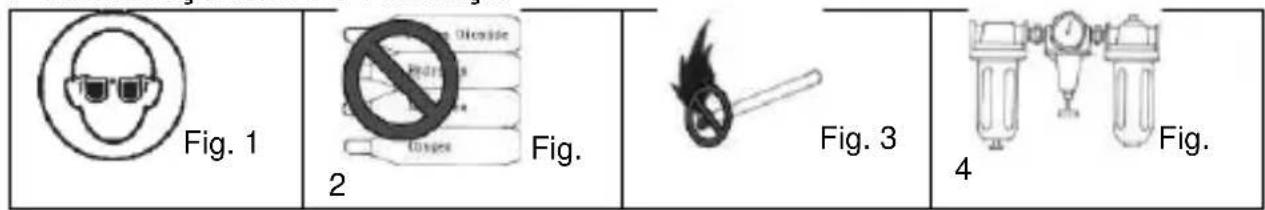

Fig. 1 2 Fig. Fig. 3 4 Fig.

POWAIR0105 RO

• Vaporii toxici produși la pulverizarea anumitor materiale prezintă pericol de intoxicații și pot afecta grav sănătatea. Este obligatoriu portul ochelarilor de protecție, al mănușilor de protecție și al măștii de gaze pentru a se evita inhalarea vaporilor toxici și contactul cu ochii sau cu pielea al solventilor și vopselei de marcat (vezi fig. 1).
• Nu utilizati niciodată oxigen, combustibili sau orice alt gaz îmbuteliat ca sursă de alimentare. Pericol de explozie și de accidentare gravă (vezi fig. 2).
• Fluidele și solventii pot fi extrem de inflamabili sau combustibili. Utilizați pistolul de vopsit doar în zone bine aerisite pentru a evita sursele de aprindere, cum ar fi fumatul, flacăra deschisă și scânteile (vezi fig.3).
  Înainte de a efectua lucrări de întreținere la instrument sau pe durata perioadelor de nefunctionare, pentru oprirea de urgență și pentru prevenirea pornirii neintenționate, deconectați instrumentul de la furtunul de alimentare cu aer. Se recomandă o supapă cu bilă montată pe țeava de lângă sursa de alimentare cu aer.
  Utilizați aer comprimat curat, uscat și reglat la presiunea de 3,0-4,0 bar. Nu depășiti niciodată presiunea maxim permisă de funcționare de 8,3 bar (120 psi) (vezi fig. 4).
  Este interzisă utilizarea de solventi pe bază de hidrocarburi, care reacționează cu piesele de aluminiu și zinc. Utilizați solventi compatibili cu piesele de aluminiu și zinc.
• Nu îndreptați pistolul către dvs. sau către alte persoane.
  Înainte de utilizarea uneltei, verificați strângerea corespunzătoare a şuruburilor și capacelor de etanșare.
  Înainte de vopsire, verificați dacă declanșatorul și duza se mișcă liber pentru a asigura funcționarea corespunzătoare a uneltei.
• Nu modificati unealta pentru alte aplicații. Utilizați numai piese, duze și accesorii recomandate de producător.

5 INSTRUCTIUNI DE UTILIZARE

5.1 Pregătirea

1. După despachetarea produsului, inspectați cu atenție să nu existe deteriorări survenite în timpul transportului. Înainte de a porni utilizarea, asigurați strângerea fitingurilor, a bolțurilor etc.
2. Amestecați cu atenție și diluați vopseaua respectând instrucțiunile producătorului vopselei. Cele mai multe materiale se vor pulveriza fără dificultate dacă vor fi diluate corespunzător.
3. Filtrați materialul printr-un filtru, alegeți un filtru de vopsea sau o cârpă.
4. Umpleți recipientul 34 și porniți compresorul de aer.

ATENTIE SĂ NU DEPĂȘIȚI presiunea maximă a pistolului de vopsit sau a altor componente ale sistemului compresorului.

1. După racordarea pistolului la alimentarea cu aer, asigurați-vă că rezervorul, capacul pentru fluid și furtunul de aer au fost racordate corespunzător la pistolul de vopsit.
2. Alegeți o bucată de carton sau un alt material de încercare pentru a încerca să obțineți cel mai bun model de pulverizare.

AVERTISMENT Nu îndreptați și nu pulverizați spre dvs. sau spre altcineva; acest lucru ar putea antrena rănirea gravă.

POWAIR0105 RO

1. Testați consistența vopselei făcând mici curse pe cartonul sursă. Dacă vopseaua este încă vâscoasă, adăugați puțin diluant. DILUAȚI CU GRIJĂ! Nu depășiți recomandările producătorului de diluant.

5.2 Reglarea

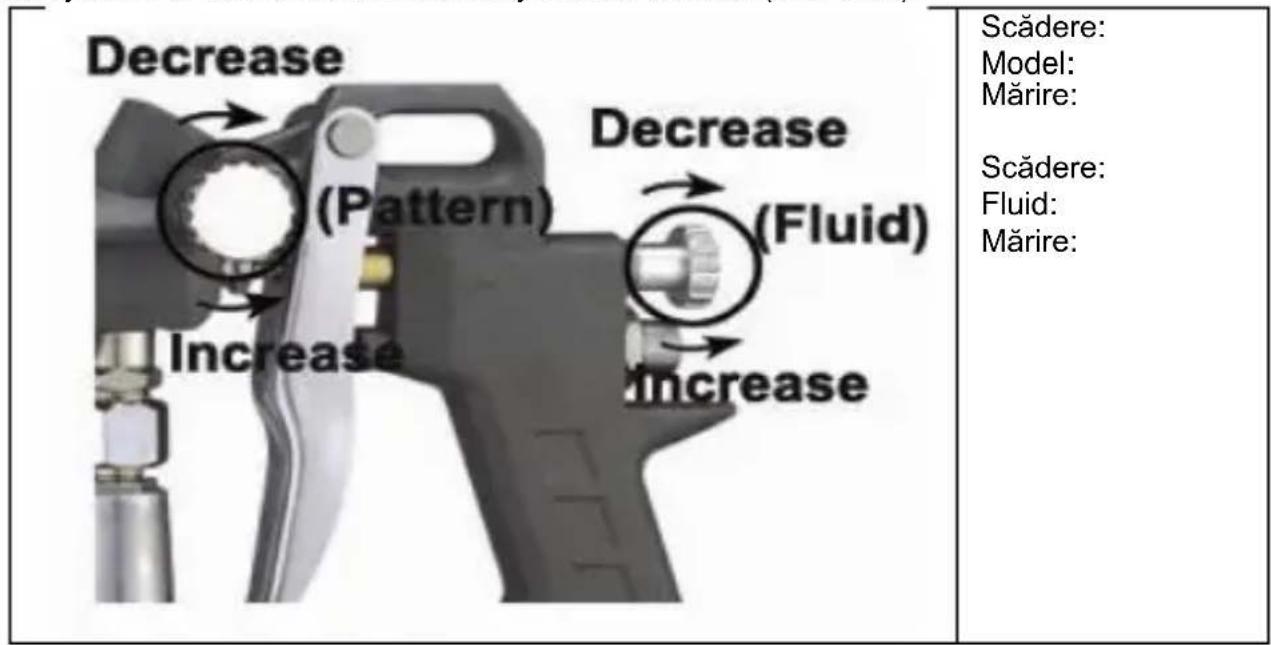

Modelul dorit, volumul ieşit de fluid și atomizarea fină se pot obține prin reglarea butonului de ajustare a modelului, butonul de ajustare a fluidului (VOPSEA).

5.2.1 Ajustarea modelului:

Prin rotirea butonului de ajustare a modelului spre dreapta până la capăt veți obține un model de pulverizare rotund. Prin rotirea spre stânga veți obține un model de pulverizare în elipsă.

5.2.2 Ajustarea fluidului (vopselei):

Prin rotirea în sens orar a butonului de reglare volumul de fluid eliminat va scădea. În sens anti-orar, volumul va crește.

5.2.3 Mod de utilizare

1. Începeti pulverizarea. Păstrați întotdeauna pistolul în unghiurile corecte în timpul lucrului.
2. Tineți duza la 6-12 inch de la suprafața de lucru. Tineți pistolul perpendicular cu zona de pulverizare, apoi deplasați-l paralel de câteva ori. Oprirea la jumătatea cursei a mișcării pistolului va provoca acumularea de vopsea și formarea de dâre. Nu balansați pistolul dintr-o parte în alta în timpul vopsirii. Acest lucru va antrena acumularea de vopsea la mijlocul cursei și o vopsire insuficientă la capete.
3. Actionați corect pistolul de vopsit. Porniți deplasarea pistolului la începutul cursei ÎNAINTE DE A ACTIONA DECLANŞATORUL și eliberați declanșatorul ÎNAINTE DE

A OPRI MIŞCAREA PISTOLULUI la capătul cursei. Această procedură va face trecerea de la o cursă la alta, eliminând suprapunerea sau neuniformitatea.

1. Cantitatea de vopsea aplicată poate varia în funcție de viteza cursei, distanța până la suprafață și reglarea butonului de control al fluidului.

2. Suprapuneti cursele atât cât este necesar pentru a obține un strat uniform.

NOTĂ: Două straturi subțiri de vopsea oferă rezultate mai bune și prezintă riscuri mai mici de a forma dâre decât un strat gros.

1. Utilizați o bucată de carton ca protecție pentru a feri marginile de pulverizare excesivă și a proteja alte suprafețe.

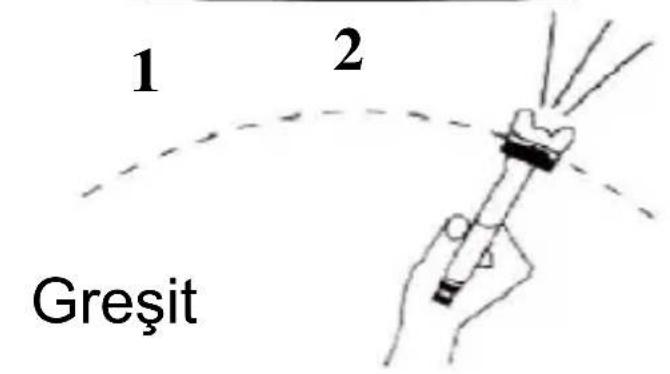

	1: Stratul va fi subțire în acest punct.2: Stratul va fi gros în acest punct.

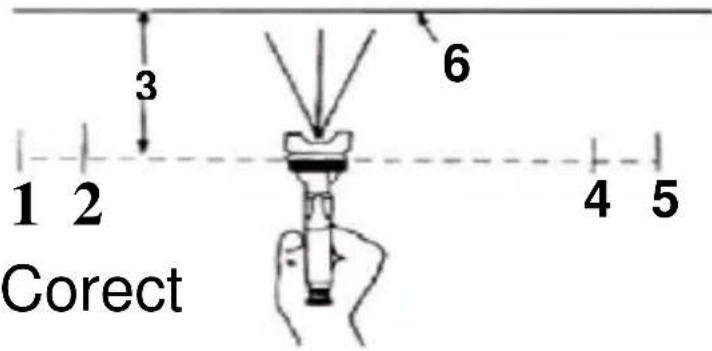

	1: Porniți cursa2: Acționați declanșatorul3: 6 – 12 inch4: Eliberați declanșatorul5: Terminarea cursei6: Stratul trebuie să fie uniform și umed la pulverizare

6 ÎNTRETINEREA

Curățarea incompletă poate duce la o funcționare defectuoasă și la degradarea formei de pulverizare.

• Îndepărtați vopseaua rămasă, turnând-o în alt recipient.
• Dezasamblati pistolul de vopsit asigurându-vă că ați scos acul înainte de dezasamblarea duzei pentru a evita deteriorarea suportului acului.
  Curățați duza și toate orificiile de pulverizare. Curățați celelalte componente cu o perie muiată în solvent.
• Reasamblati pistolul de vopsit și pulverizați o cantitate mică de solvent pentru a elimina toate reziduurile de pe orificiile de pulverizare.

Avertisment: Nu utilizati metal sau alte obiecte care ar putea deteriora orificiile din duză și doză. Nu scufundați niciodată pistolul de vopsit complet în solvent. Nu utilizati alte componente sau piese decât cele originale.

7 DEPOZITAREA

• Când nu utilizați pistolul de vopsit, rotiți butonul de reglare a fluidului în sens anti-orar pentru a-l deschide, ceea ce reduce tensionarea arcului de pe vârful acului pentru fluid.
• Pistolul de vopsit TREBUIE curățat bine și uns cu o cantitate mică de lubrifiant.

8 DATE TEHNICE

	POWAIR0105
Priză de aer	14 "
Tip de alimentare	Gravitate
Diametru standard al duzei	1,5 mm
Presiune de aer recomandată	3,5 bar
Presiune max. de aer	4bar
Capacitate vopsea	600 cc
Consum mediu de aer	<226 l/min
Lățime model	160 – 240 mm

9 DEPANAREA

Simptom	Problemă	Soluție
Variație sau stropire	Nivel insuficient vopsea.	Adăugați vopsea în recipient.
	Recipient înclinat prea mult.	Țineți în poziție mai verticală.
	Racord slăbit de admisie fluid.	Strângeți.
	Vârf/suport fluid deteriorate sau slăbit.	Reglați sau înlocuiti.
	Piuliță de ermetizare a acului de fluid uscată sau slăbită.	Ungeți și/sau strângeți.
	Priză de aer înfundată.	Desfundați priza de aer.
Modelul este curbat	Ac de fluid uzat sau slăbit.	Strângeți sau înlocuiti duza de fluid.
	Accumulare de material în capacul pentru aer.	Degajați orificiile, dar nu curățați cu obiecte metalice.
Modelul nu este uniform întins	Accumulare de material în capacul pentru aer.	Curățați sau înlocuiti capacul pentru aer.

Simptom

Centrul modelului este prea îngust

Modelul nu este suficient de lat

Pierderi de aer de la capacul pentru aer fără actionarea declanșatorului.

Pierderi de lichid pe la piulița de ermetizare

Pulverizare excesivă

Nu pulverizează

Problemă

Duză de fluid slăbită sau uzată.

Material prea diluat sau insufficient diluat.

Presiune prea mare a aerului pentru pulverizare.

Material insufficient diluat.

Presiune prea redusă a aerului pentru pulverizare.

Tijă blocată supapă de aer.

Impurități la supapa de aer sau la scaunul supapei.

Supapă de aer sau scaunul supapei uzat sau deteriorat.

Arc rupt supapă de aer.

Tijă supapă îndoită.

Piuliță de ermetizare slăbită

Piuliță de ermetizare slăbită sau uscată

Presiune de pulverizare prea mare.

Prea departe de suprafața de lucru.

Formare necorespunzătoare a arcului (formare prea rapidă a arcului electric, mișcare a pistolului prea rapidă).

Nu este presiune în pistol.

Butonul de comandă al fluidului nu este suficient deschis.

Solutie

Curățați sau înlocuiti duza de fluid.

Adaptați viscozitatea materialului.

Reduceți presiunea aerului.

Reglați viscozitatea materialului.

Măriți presiunea aerului.

Ungere.

Curățare.

Înlocuire.

Înlocuire.

Înlocuire.

Strângeti, dar nu limitați acul

Înlocuiti sau ungeți (ulei fără silicon)

Reduceți presiunea.

Reglați la distanța corespunzătoare.

Deplasati lin, paralel cu suprafața.

Verificați conductele de aer.

Deschideți butonul de comandă pentru fluid.

Simptom	Problemă	Soluție
	Fluid prea puțin diluat.	Diluați fluidul sau modificați în sistemul de alimentare cu presiune.

10 MEDIU

În cazul în care mașina trebuie înlocuită după utilizare prelungită, nu o aruncați laolaltă cu gunoiul menajer, ci eliminați-o într-un mod sigur pentru mediu.

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

produsul: PISTOL DE VOPSIT LA ÎNALTĂ PRESIUNE

marcă înregistrată: PowerPlus

model: POWAIR0105

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii);

2006/42/EC

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii);

EN1953: 2013

Persoana care păstrează documentația tehnică : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Mertens Ludo

Ludo Mertens

Manager de certificare
