РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWAIR0105 PowerPlus

Пистолетът за боядисване с високо налягане е идеален за повторно нанасяне на окончателно покритие при широка гама от задачи за подобрения у дома.

Дюзата на този инструмент се отличава с органи за управление на флуида и разпръскването, които предлагат голямо разнообразие на формата на струята.

Предупреждение Преди да използвате уреда прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият механизиран инструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (FIG. A)

1. Дюза, игла и въздушна капачка
2. Копче за регулиране на флуида
3. Копче за регулиране на формата на струята
4. Пробка на отвора за приток на въздух
5. Алуминиев съд
6. Пусково устройство

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ПАКЕТА

• Отстранете всички опаковъчни материали.
• Отстранете евентуални други опаковъчни и временни подставки (ако има такива).
• Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельът и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали колкото е възможно по-далеч до края на гаранционния период. Изхвърлете в пункт за събиране на отпадъци, когато уредът излезе от употреба.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

POWAIR0105

1 x Пистолет за боядисване

1 x Алуминиев съд 600 cm³

1 x Наръчник На Потребителя

В случай, че някои части липсват или са повредени, свържете се с местния представител.

4 ПРАВИЛА ЗА БЕЗОПАСНОСТ

Fig 1

Fig 2

Fig 3

Fig 4

• Токсичните изпарения, които се получават при разпръскване на някои материали, могат да причинят отравяне и да нанесат сериозни щети на здравето. Винаги носете предпазна маска за очи, ръкавици и респиратор, които да Ви защитават от опасните токсични изпарения, разтворители и боя – да не попадат в контакт с кожата или очите Ви. (вижте фиг.1)
  Никога не използвайте бутилка с кислород или друг вид запалим газ като източник на енергия – те могат да причинят експлозия и сериозни травми. (вижте фигур. 2)
  Флуидите и разтворителите могат да бъдат лесно запалими или избухливи. Използвайте само на добре вентилирани места и избягвайте запалителни източници, като например запалена цигара, открит пламък и искри. (вижте фиг. 3).
• Прекъсвайте връзката на инструмента с подаващия въздух шланг преди да пристъпите към техническо обслужване и когато инструментът няма да се използва. За аварийно спиране и за предотвратяване на непреднамерено включване се препоръчва сачмен вентил по въздухопровода, в близост до пистолета.
• Използвайте чист, сух и регулиран сгъстен въздух с номинално налягане 3,0-4,0 бара. Никога не превишавайте максимально допустимото работно налягане 8,3 бара (120 psi) (вижте фигур. 4).
  Никога не използвайте хомогенен разтворител въглеводород, който може да реагира химически с алуминиеви и цинкови детайли.
  Никога не насочвайте пистолет към себе си или към друг.
• Преди да използвате инструмента проверявайте дали всички винтове и капачки са добре затегнати – против теч.
• Преди да пристъпите към боядисване проверявайте дали пусковото устройство и дюзата се движат свободно – така се гарантира нормалната работа на инструмента.
• Никога не модифицирайте този инструмент за някакво друго приложение. Използвайте само части, дюзи и аксесоари, които се препоръчват от производителите.

1. След разопаковане на продукта, проверете внимателно за някаква повреда, нанесена по време на транспорта. Преди да въведете в употреба инструмента, непременно затегнете съединители, болтове и т.н.
2. Смесете и разредете боята добре в съответствие с инструкциите на производителя й. Ако са разредени правилно, повечето материали се разпръскват лесно.
3. Прецедете материала през филтър, тензух или цедка.

4. Налейте в кутията - около 34 от пълния й обем и включете компресора.

5. След като свържете пистолета с източника на въздух, проверете дали капачката на флуида, кутията и въздушният шланг са свързани здраво с пистолета за боядисване.

6. Пригответе парче картон или друг отпадъчен материал, което да използвате за регулиране на най-подходящата форма на струята.

ПРЕДУПРЕЖДЕНИЕ! Никога не насочвайте/пръскайте към себе си или някой друг – това може да доведе до сериозна травма.

1. Проверете плътността на материала с няколко маха над парче картон. Ако материалът все още изглежда прекалено гъст, добавете малко разредител. РАЗРЕЖДАЙТЕ ВНИМАТЕЛНО! Не превишавайте препоръките за разреждане на производителя.

5.2 Регулиране

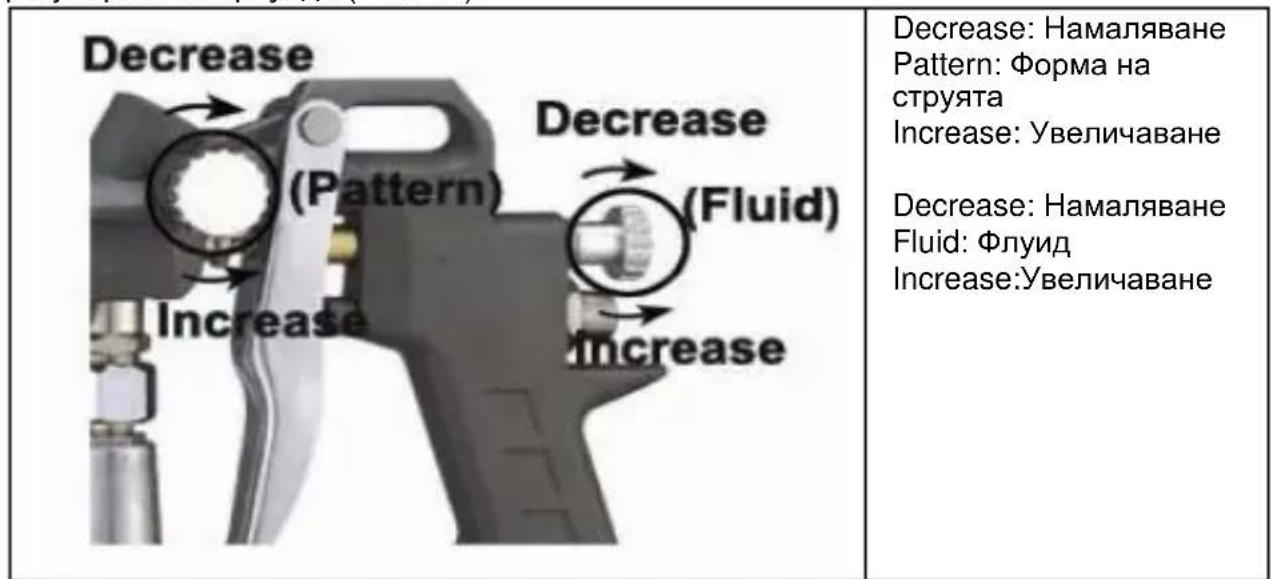

Желаната форма на струята, дебитьт и фината пулверизация могат да бъдат лесно получени с помощта на копчето за регулиране на формата на струята и копчето за регулиране на флуида (БОЯТА).

Decrease Decrease (Pattern) (Increase) (Increase) Decrease: Намаляване Pattern: Форма на струята Increase: Увеличаване Decrease: Намаляване Fluid: Флуид Increase:Увеличаване

5.2.1 Регулиране формата на струята:

Въртенето на копчето за регулиране формата на струята надясно прави формата кръгла, а наляво – елипсовидна.

5.2.2 Регулиране на флуида (боята):

Въртенето на копчето за регулиране на боята по посока на часовниковата стрелка намалява дебита, а по посока обратна на часовниковата стрелка – го увеличава.

5.2.3 Работа

1. Започнете да пръскате. Винаги дръжте пистолета под прав ъгъл спрямо работната повърхност.
2. Поддържайте дюзата на около 6 до 12 инча от работната повърхност. Хванете пистолета така, че да е перпендикулярен спрямо работната повърхност и направете няколко успоредни маха. Прекъсването на движението по време на маха води до натрупване на боя и последващо протичане. Не движете пистолета ветрилообразно по време на маховете. Това води до натрупване на боя в средата на маха и недостатъчно покритие в двата му края.
3. Включвайте пистолета правилно. Започнете движението на пистолета в началото на маха ПРЕДИ ДА НАТИСНЕТЕ ПУСКОВОТО УСТРОЙСТВО и освободете пусковото устройство ПРЕДИ ДА СПРЕТЕ ДВИЖЕНИЕТО НА ПИСТОЛЕТА в края на маха. Тази процедура води до сливане на всеки мах със следващия без появата на препокриване или неравномерност.
4. Количество нанасяна боя може да варира в зависимост от скоростта на маха, разстоянието до повърхността и регулировката с копчето за управление на флуида.
5. Препокривайте маховете само толкова, колкото да се получи равномерно покритие.

ЗАБЕЛЕЖКА: Два тънки пласта боя дават по-добри резултати от един дебел пласт.

1. Използвайте парче картон за щит, с който да улавяте пръските в краищата на работната повърхност и да предпазвате околните повърхности.

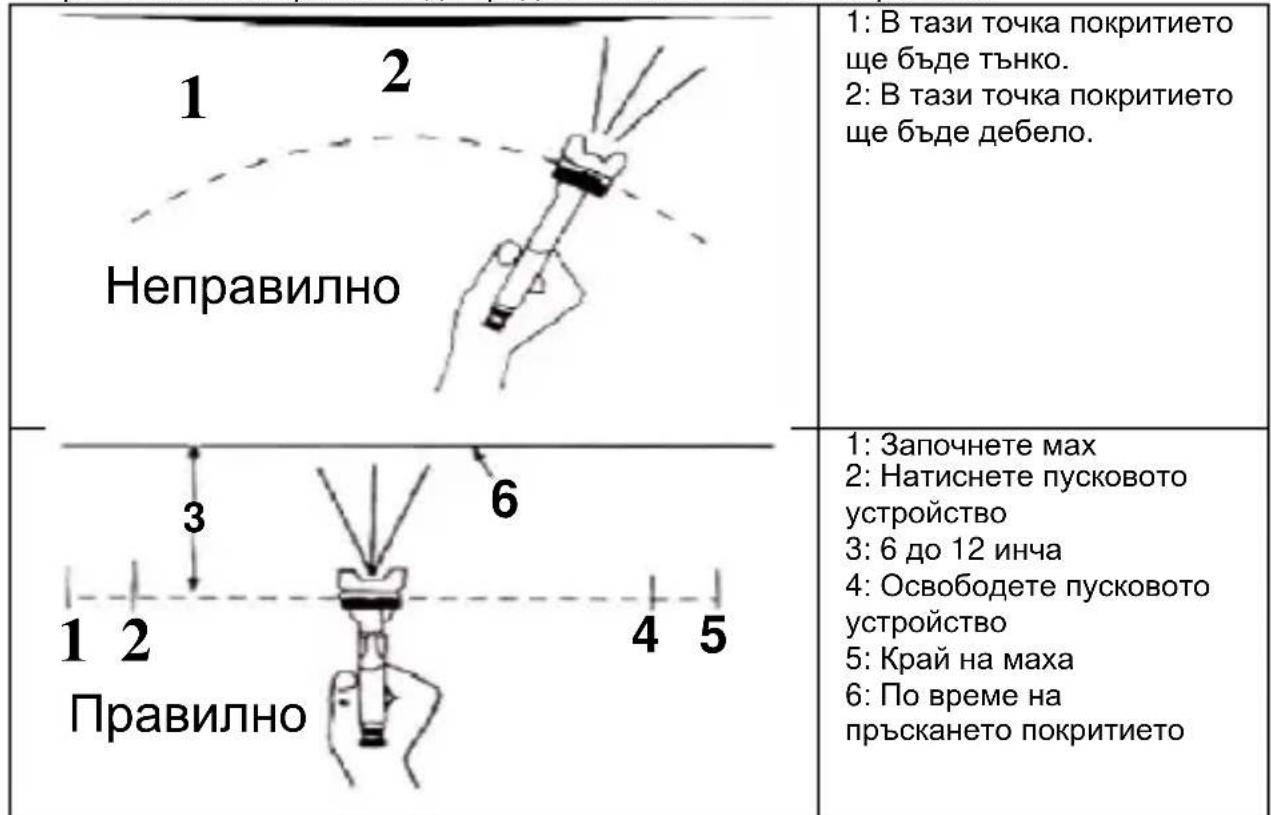

1: В тази точка покритието ще бъде тънко. 2: В тази точка покритието ще бъде дебело. Неправилно 1: Започнете мах 2: Натиснете пусковото устройство 3: 6 до 12 инча 4: Освободете пусковото устройство 5: Край на маха 6: По време на пръскането покритието Правилно

Непълното почистване може да причини функционални неизправности и влошаване на формата на струята.

• Излейте всичката останала боя в друг контейнер.
• Разглобете бояджийския пистолет, като внимавате да свалите иглата преди да демонтирате дюзата, за да избегнете повреда на корпуса на кожуха на дюзата.
• Почистете всички канали за боя и дюзата. Почистете другите компоненти с помощта на четка, напоена с разтворител.
• Сглобете отново пистолета и пръснете малко количество разтворител, за да отстраните всички остатъци по каналите за боя.

Предупреждение: Никога не използвайте метални или други предмети, които могат да повредят отворите в дюзата и капачката. Никога не потапяйте целия бояджийски пистолет в разтворител. Никога не използвайте компоненти или части, които не са на оригиналния производител.

7 СЪХРАНЯВАНЕ

Когато не използвате бояджийския пистолет, завъртайте копчето за регулиране на флуида по посока обратна на часовниковата стрелка да отворено положение – това редуцира напрежението на пружината върху накрайника на иглата.
■ Пистолетът за боядисване ТРЯБВА ДА БЪДЕ добре почистен и леко смазан.

8 TECHNICAL DATA

	POWAIR0105
Отвор за приток на въздух	14 "
Тип подаване	Гравитация
Стандартен диаметър на дюзата	1,5 mm
Препоръчвано налягане на въздуха	3,5 бара
Макс. налягане на въздуха	4 бара
Обем боя	600 cm3
Среден разход на въздух	<226 l/min
Ширина на формата на струята	160-240 mm

9 НАМИРАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Симптом	Проблеми	Решение
Колебание или цвъртене	Нивото на материала прекалено ниско.	Добавете материал в контейнера.

POWAIR0105 BG

	Контейнерът е прекалено наклонен.	Изправете.
	Разхлабено съединение на входния отвор на флуида.	Затегнете.
	Разхлабен или повреден накрайник/гнездо.	Регулирайте или сменете.
	Суха или разхлабена уплътняваща гайка на иглата.	Смажете и/или затегнете.
	Задръстен отдушник.	Почистете вентилационния отвор.
Формата на струята е дъговидна.	Износена или разхлабена дюза.	Затегнете или сменете дюзата.
	Натрупан материал по въздушната капачка.	Отстранете препятствията от отворите, но не използвайте метални предмети за почистването им.
Формата на струята не е равномерна.	Натрупан материал по въздушната капачка.	Почистете или сменете въздушната капачка.
	Замърсена или износена дюза.	Почистете или сменете дюзата.
Средата на формата на струята е прекалено тясна.	Материалът е прекалено разреден или е недостатъчен.	Регулирайте вискозитета на материала.
	Налягането на пневматичната пулверизация е прекалено високо.	Намалете налягането на въздуха.
Ширината на формата на струята не е достаточно ясна.	Материалът е прекалено гъст.	Регулирайте вискозитета на материала.
	Налягането на пневматичната пулверизация е прекалено ниско.	Увеличете налягането на въздуха.
Теч на въздух от въздушната капачка без пусковото	Залепнало стебло на въздушния вентил	Смажете
	Замърсяване на въздушния вентил или гнездо	Почистете

POWAIR0105 BG

устройство да е задействано	Износен или повреден въздушен вентил или гнездо	Сменете
	Скъсана пружина на въздушния вентил	Сменете
	Прегънато стебло на вентила	Сменете
Теч на флуид от уплътняващата гайка	Разхлабена уплътняваща гайка	Затегнете, но не ограничавайте иглата
	Износено или сухо уплътнение	Сменете или смажете (без-силиконово масло)
Изключително силно пръскане	Прекалено силна пневматична пулверизация	Намалете налягането
	Прекалено далече от работната повърхност	Регулирайте разстоянието
	Неправилни махове (дъговидни, прекалено бързо движение на пистолета)	Движете с умерена скорост, успоредно на повърхността.
Не пръска	Липса на налягане в пистолета	Проверете въздухопроводите
	Управлението на флуида не е отворено достатъчно	Отворете управлението на флуида
	Прекалено тежък флуид	Разредете флуида, или преминете към система за подаване под налягане.

10 ОКОЛНАТА СРЕДА

Ако след продължителна употреба машината ви се нуждае от подмяна, не изхвърляйте старата при домакинските отпадъци, а я унищожете по начин, безопасен за околната среда.

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че

Номер на артикула: POWAIR0105

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими);

2006/42/EO

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими);

EN1953: 2013

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Mertens Ludo

Ludo Mertens

Мениджър по удостоверяване
