KÄYTTÖOHJE POWAIR0105 PowerPlus

1 KÄYTTÖ 2
2 LAITTEEN OSAT (FIG. A)....2
3 PAKKAUKSEN SISÄLTÖ 2
4 TURVALLISUUSOHJEET 3
5 KÄYTTÖOHJEET 3
5.1 Esivalmistelu 3
5.2 Säätö 4
5.2.1 Ruiskutuskuvion säätö: 4
5.2.2 Nesteen (maalin) säätö: 4
5.2.3 Käyttö....4
6 KUNNOSSAPITO ....5
7 SÄILYTYS....6
8 TEKNISET TIEDOT 6
9 VIANETSINTÄ....7
10 LAITTEEN KÄYTÖSTÄ POISTAMINEN 8
11 YHDENMUKAISUUSILMOITUS....9

PAINEILMAKÄYTTÖINEN RUISKUPISTOOLI POWAIR0105

1 KÄYTTÖ

Paineilmakäyttöinen ruiskupistooli sopii viimeistelytöihin monenlaisissa kodin korjausprojekteissa.

Tässä paineilmakäyttöisessä ruiskupistoolissa on neste- ja ilmasäätimet niin että saadaan monia erilaisia ruiskutuskuvioita.

VAROITUS! Lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 LAITTEEN OSAT (FIG. A)

1. Suutin, neula ja ilmatulppa
2. Nesteen säätönuppi
3. Ruiskutuskuvion säätönuppi
4. Tuloilman tulppa
5. Alumiinikuppi
6. Liipaisin

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit
■ Poista jäljellä oleva pakkaus ja kuljetustuet (jos on)
- Tarkasta pakkauksen sisältö
- Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

POWAIR0105

1 x Maalauspistooli

1 x Alumiinikuppi 600cc
1 x Käyttöohje

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 TURVALLISUUSOHJEET

Kuva

Kuva 2

Kuva

Kuva

• Tiettyjen materiaalien ruiskuttamisen aikana voi syntyä myrkyllisiä höyryjä, jotka voivat aiheuttaa myrkytyksen ja vakavia terveysongelmia. Käytä aina suojalaseja, käsineitä ja hengityssuojainta, jotta voit estää myrkyllisen höyryn, liuottimen ja maalisuihkun joutumisen kosketuksiin silmien tai ihon kanssa. (katso kuva 1)
• Älä käytä koskaan happea, tulenarkaa ainetta tai mitään pullokaasua voimanlähteenä, koska ne voivat saada aikaan räjähdyksen ja vakavan loukkaantumisen. (katso kuva 2)
• Neste ja liuotin voi olla erittäin herkästi syttyvää tai tulenarkaa. Käytä työkalua vain hyvin tuuletetussa paikassa ja vältä sytytyslähteitä, kuten tupakointia, avotulta ja kipinöitä. (katso kuva 3)
• Irrota työkalu ilmantuloletkusta ennen kuin huollat työkalua ja silloin kun sitä ei käytetä, hätäpysäytystapauksissa ja estettäessä vahingossa tapahtuva käyttö. On suositeltavaa käyttää palloventtiiliä pistoolin lähellä ilmantuloaukkoa.
• Käytä puhdasta, kuivaa paineilmaa, joka on säädetty 3,0-4,0 bar. Älä ylitä koskaan sallittua maksimi käyttöpainetta 8,3 bar (120 psi) (katso kuva 4).
• Älä käytä koskaan homogeenista hiilivetypitoista liuotinta, joka voi reagoida kemiallisesti alumiinin ja sinkkiosien kanssa.
• Älä kohdista koskaan pistoolia itseesi tai muihin henkilöihin päin.
• Ennen kuin käytät työkalua, varmista että kaikki ruuvit ja korkit on kiristetty tiukasti, jotta ne eivät vuoda.
• Tarkasta ennen maalaamista liipaisimen ja suuttimen vapaa liike voidaksesi varmistaa, että työkalu voi toimia oikein.
• Älä muuta koskaan tätä työkalua mihinkään muihin sovelluksiin. Käytä vain suositeltuja varaosia, suuttimia ja valmistajien suosittelemia lisävarusteita.

5 KÄYTTÖOHJEET

5.1 Esivalmistelu

1. Tuotteen pakkauksesta purkamisen jälkeen tarkasta huolellisesti kaikki viat, joita on ehkä tapahtunut kuljetuksen aikana. Muista kiristää kiinnittimet, pultit, jne. ennen kuin laite otetaan käyttöön.
2. Sekoita ja ohenna maali huolellisesti maalin valmistajan antamien ohjeiden mukaan. Useimmat materiaalit voidaan ruiskuttaa helposti oikein ohennettuina.
3. Siivilöi materiaali suodattimen, harsokankaan tai maalisiivilän läpi.
4. Täytä kanisteri noin 3/4 täyteen ja käynnistä kompressori.

VAROITUS! ÄLÄ YLITÄ ruiskupistoolin tai muiden osien maksimi painetta kompressorijärjestelmässä.

1. Kun ruiskupistooli on liitetty ilmantuloon, varmista että nestekorkki, säiliö ja ilmaletku on liitetty tiukasti ruiskupistooliin.

2. Käytä pahvinpalaa tai jotain muuta jätemateriaalia kohteena, johon voit kokeilla ja säätää paras mahdollinen ruiskutuskuvio.

VAROITUS! Älä kohdista tai ruiskuta koskaan itseesi tai kehenkään muuhun päin, sillä se voi aiheuttaa vakavan loukkaantumisen.

1. Testaa materiaalin koostumus tekemällä muutama koeruiskutus pahville. Jos aine tuntuu yhä liian paksulta, lisää hiukan ohenninta. OHENNA VAROVASTI! Älä ylitä maalin valmistajan ohennussuosituksia.

5.2 Säätö

Haluttu malli, nesteen tulon määrä ja hieno sumutus voidaan saada helposti säätelemällä ruiskutuskuvion säätönuppia ja nesteen (maali) säätönuppia.

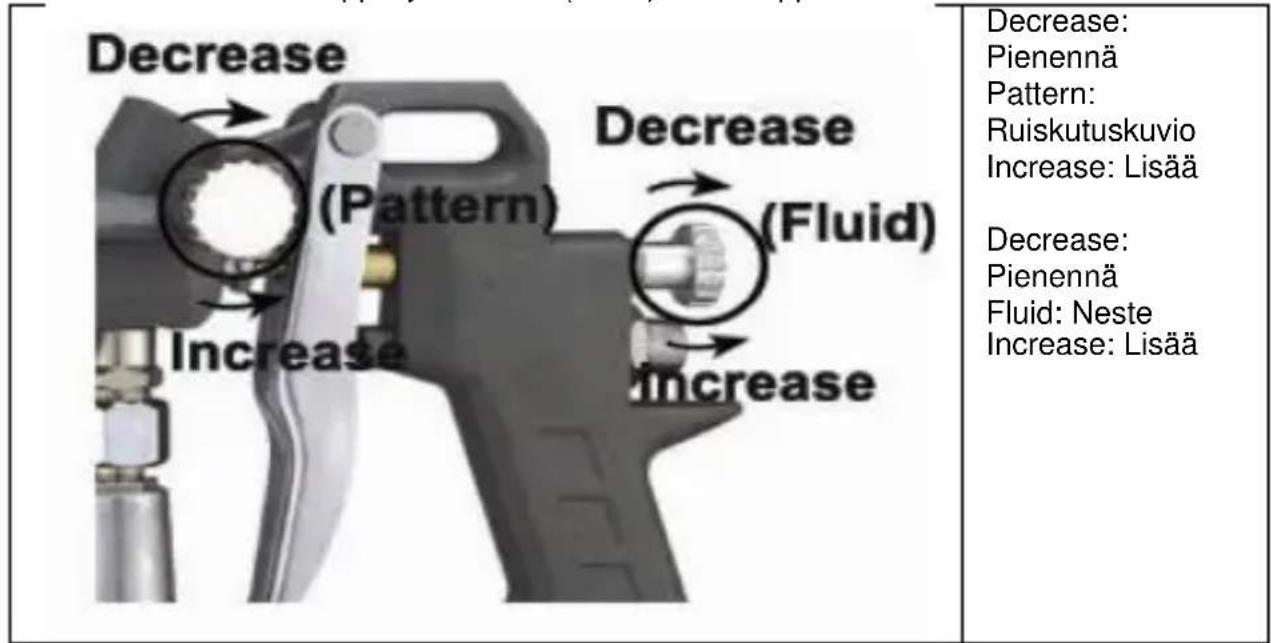

Decrease (Pattern) Increase Decrease (Fluid) Increase Decrease: Pienennä Pattern: Ruiskutuskuvio Increase: Lisää Decrease: Pienennä Fluid: Neste Increase: Lisää

5.2.1 Ruiskutuskuvion säätö:

Käännettäessä ruiskutuskuvion säätönuppia oikealle aivan päähän asti saa aikaan pyöreän ruiskutuskuvion, ja käännettäessä vasemmalle tekee siitä ellipsin muotoisen.

5.2.2 Nesteen (maalin) säätö:

Käännettäessä maalin säätönuppia myötäpäivään vähentää nesteen määrää ja kääntäminen vastapäivään lisää nesteen tuloa.

5.2.3 Käyttö

1. Aloita ruiskutus. Pidä pistooli aina oikeassa kulmassa työhön nähden.
2. Pidä suutin noin 6 - 12 tuumaa työn pinnasta. Tartu kiinni pistoolista ja pidä se kohtisuorasti ruiskutettavaan alueeseen nähden ja liikuta sitä sitten yhdensuuntaisesti

useita kertoja. Jos liike pysäytetään kesken vedon, se saa aikaan maalin kerääntymisen ja seurauksena on valuminen. Älä huido pistoolilla puolelta toiselle maalaamisen aikana. Tämä saa aikaan maalin kerääntymistä keskikohtaan ja liian vähän pinnoitetta kuhunkin päähän.

1. Käynnistä pistooli oikein. Aloita pistoolin liikuttaminen vedon alussa ENNEN KUIN PURISTAT LIIPAISINTA ja vapauta liipaisin ENNEN KUIN LOPETAT PISTOOLIN LIIKKEEN vedon päässä. Tämä menetelmä sekoittaa kunkin vedon seuraavaan niin että ei näy rajoja tai epätasaisuuksia.
2. Levitettävän maalin määrää voidaan vaihdella vedon nopeudella, etäisyydellä pinnasta ja nesteen säätönupilla.
3. Peitä edelliset ruiskutuskerrat riittävästi niin että saadaan tasainen lopputulos.

HUOM.: Kahdella ohuella maalikerroksella saadaan parempi tulos ja silloin maali ei juokse niin helposti kuin yhdellä paksulla kerroksella.

1. Käytä pahvin palaa suojuksena estämään liika ruiskutus työn reunoilla ja suojaamaan muita pintoja.

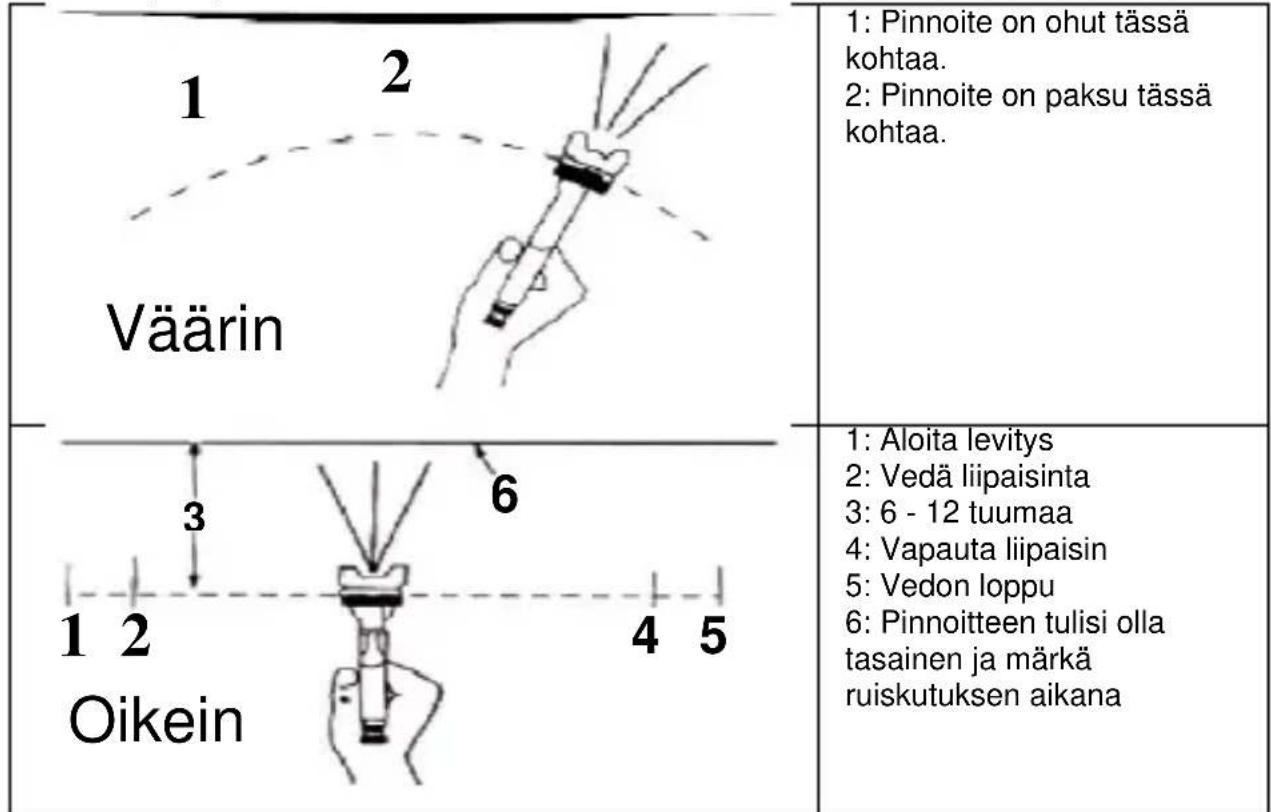

1: Pinnoite on ohut tässä kohtaa. 2: Pinnoite on paksu tässä kohtaa. Väärin 1: Aloita levitys 2: Vedä liipaisinta 3: 6 - 12 tuumaa 4: Vapauta liipaisin 5: Vedon loppu 6: Pinnoitteen tulisi olla tasainen ja märkä ruiskutuksen aikana 3 1 2 Oikein

6 KUNNOSSAPITO

Epätäydellinen puhdistus voi saada aikaan vikoja ja degradation of the fan form.

- Poista mahdollisesti jäljellä oleva maali kaatamalla se toiseen astiaan.

• Pura ruiskupistooli ja muista irrottaa neula ennen kuin purat suuttimen voidaksesi välttää suuttimen sulkukotelon vioittumisen.
• Puhdista kaikki kanavat ja suutin. Puhdista muut komponentit käyttämällä harjaa, joka on kasteltu liuottimella.
• Kokoa ruiskupistooli uudelleen ja ruiskuta hiukan liuotinta niin että kaikki jätteet poistuvat maalikanavista.

Varoitus: Älä käytä koskaan metallisia tai muita kappaleita, jotka voivat vioittaa reikiä suuttimessa ja korkissa. Älä upota ruiskupistoolia koskaan kokonaan nesteeseen. Älä käytä komponentteja tai osia, jotka eivät ole valmistajan alkuperäisosia.

7 SÄILYTYS

• Kun ruiskupistoolia ei käytetä, avaa nesteen säätönuppi kääntämällä vastapäivään. Se vähentää jousen kireyttä neulan nestekärjessä.
• Ruiskupistooli TÄYTYY puhdistaa hyvin ja voidella kevyesti.

8 TEKNISET TIEDOT

	POWAIR0105
Ilman tuloaukko	14 "
Syöttötyyppi	Maan vetovoima
Suuttimen vakio läpimitta	1,5mm
Suositeltu ilmanpaine	3,5bar
Maks. ilmanpaine	4bar
Maalin määrä	600cc
Keskim. ilman kulutus	<226l/min
Ruiskutuskuvion leveys	160-240mm

9 VIANETSINTÄ

Vian ilmeneminen	Viat	Korjaus
Lepattava tai tihuuttava	Materiaalin määrä liian alhainen.	Lisää materiaalia säiliöön.
	Astiaa kallistettu liian paljon.	Pidä enemmän pystyssä.
	Löystynyt nesteen tuloliitäntä.	Kiristä.
	Löystynyt tai vioittunut nestekärki/istukka.	Säädä tai vaihda.
	Kuiva tai löystynyt nesteneulan tiivistemutteri.	Voitele ja/tai kiristä.
	Ilma-aukko tukkeutunut	Avaa venttiilin reikä.
Ruiskutuskuvio on kaarimainen	Kulunut tai löystynyt nestesuutin.	Kiristä tai vaihda nestesuutin.
	Materiaalin kerääntymistä ilmatulppaan.	Poista tukokset rei'istä, mutta älä käytä metallikappaleita sen puhdistamiseen.
Ruiskutuskuvio ei ole tasainen.	Materiaalin kerääntymistä ilmatulppaan.	Kiristä tai vaihda ilmatulppa.
	Nestesuutin likainen tai kulunut.	Puhdista tai vaihda nestesuutin.
Ruiskutuskuvion keskikohta liian kapea.	Materiaali liian ohutta tai ei riittävästi.	Säädä materiaalin viskositeettia.
	Sumutusilmanpaine liian korkea.	Pienennä ilmanpainetta.
Ruiskutuskuvio ei ole riittävän leveä tai terävä.	Materiaali liian paksua.	Säädä materiaalin viskositeettia.
	Sumutusilmanpaine liian alhainen.	Lisää ilmanpainetta.
Ilmavuoto ilmatulpasta ilman että liipaisinta vedetään	Jumiutuva ilmaventtiilin varsi	Voitele
	Likaa ilmaventtiilissä tai istukka	Puhdista
	Kulunut tai vioittunut ilmaventtiili tai istukka	Vaihda

POWAIR0105 FI

Vian ilmeneminen	Viat	Korjaus
	Särkynyt ilmaventtiilin jousi	Vaihda
	Taipunut venttiilin varsi	Vaihda
Nestevuoto tiivisteen mutterista	Tiivisteen mutteri löystynyt	Kiristä, mutta älä rajoita neulaa
	Tiiviste kulunut tai kuiva	Vaihda tai voitele (ei silikonipitoinen öljy)
Liian voimakas ruiskutus	Liian suuri sumutuspaine	Pienennä painetta
	Liian kaukana työpinnasta	Säädä oikealle etäisyydelle
	Väärä ruiskutustahti (kaaren muodostuminen, pistoolin liike liian nopeaa)	Liikuta kohtalaisella nopeudella pinnan suuntaisesti.
Ei ruiskuta	Pistoolissa ei painetta	Tarkasta ilmaputket
	Nesteen säätö ei auki riittävästi	Avaa nesteen säätö
	Neste liian paksua	Ohenna nestettä tai vaihda paineen syöttöjärjestelmään.

10 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudet tehokkaan pitkäaikaisen käytön jälkeen poistamaan laitteen käytöstä, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

11 YHDENMUKAISUUSILMOITUS

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että

Tuote: Paineilmakäyttöinen ruiskupistooli

Tavaramerkki: PowerPlus

Malli: POWAIR0105

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka);

2006/42/EY

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka);

EN1953: 2013

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Mentens Ludo

Ludo Mertens

Sertifiointijohtaja
