BRUKSANVISNING POWAIR0105 PowerPlus

En høytrykk sprøytepistol er ideell for maling og lakkering av en lang rekke oppussingsprosjekter.

Denne høytrykk malingssprøyten har strømnings- og spredningskontroller for å skape en rekke mønstre.

ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE

1. Munnstykke, nål og lufthette
2. Strømningsjusteringsbryter
3. Mønsterjusteringsbryter
4. Luftinntaksplugg
5. Aluminiumskopp
6. Utløser

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer
- Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt)
■ Sjekk at pakkens innhold er fullstendig
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Pakkematerialer er ikke leketøy! Barna må ikke leke med plastposer! De utgjør en kvelningsfare!

POWAIR0105

1 x Sprøytepistol

1 stk aluminiumskopp 600 cm3

1 x Instruksjonshåndbok

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

4 SIKKERHETSREGLER

• Giftige damper som produseres ved sprøyting kan forårsake forgiftninger og alvorlig helseskade. Bruk alltid vernebriller, hansker og respirator for å unngå at giftige damper, løsemidler og andre kjemikalier kommer i kontakt med øyne eller hud. (se Fig 1)
• Bruk aldri oksygen, brennbar gass eller annen gass på flaske som kraftkilde, da dette kan føre til eksplosion og alvorlig personskade. (se Fig 2)
• Væsker og løsemidler kan være meget lett antennelige eller brennbare. Bruk utstyret på et godt ventilert sted, og unngå alle tennkilder som røyking, åpen ild og lignende farer. (se Fig. 3)
• Kople verktøyet fra luftforsyningsslangen før vedlikehold og når verktøyet ikke brukes. For nødstans og hindring av utilsiktet bruk anbefales det å ha en kuleventil på luftforsyningen nær pistolen.
• Bruk ren, tørr og regulert trykkluft med et nominelt trykk på 3,0 – 4,0 bar. Overskrid aldri maksimalt tillatte brukstrykk på 8,3 bar (120 psi) (se Fig 4)
• Bruk aldri homogenisk hydrokarbonløsning, som kan skape en kjemisk reaksjon med aluminium- og sinkdeler.
  ■ Pek aldri sprøvtepistolen mot andre.
• Før du bruker verktøyet må du påse at alle skruer og lokk sitter godt fast og at det ikke er noen lekkasje.
• Før du maler må du sjekke at utløser og munnstykke kan beveges fritt og at verktøvet virker som det skal.
• Verktøyet må ikke modifiseres for noen type bruk. Bruk kun deler, tilbehør og munnstvkker som anbefales av produsenten.

5 BRUKSANVISNING

5.1 Klargjøring

1. Etter utpakking bør enheten inspiseres nøye for skade som kan ha oppstått under transport. Sørg for å trekke til koplinger, bolter osv, før enheten tas i bruk.
2. Malingen må blandes og fortynnes i samsvar med malingsfabrikantens instruksjoner. De fleste materialer vil kun sprøytes hvis de fortynnes riktig.
3. Sil materialet giennom et filter, et osteklede eller en malingssil.
4. Fyll sylinderen ca. 3/4 full og start luftkompressoren.

ADVARSEL: IKKE OVERSKRID maksimale trykk for sprøytepistolen eller noen av delene.

1. Etter at sprøytepistolen er koblet til luftforsyningen må du påse at væskehetten, beholderen og luftslangen sitter godt koblet til sprøytepistolen.
2. Sett opp et stykke papp eller annet skrapmateriale og sprøyt maling på dette mens du justerer det beste sprøytemønstret.

ADVARSEL: Pek eller sprøyt aldri mot deg selv eller andre personer, dette kan føre til alvorlige sykdommer.

1. Test materialets konsistens ved å påføre noen strøk på pappmålet. Hvis materialet virker for tykt, tilsetter du en liten mengde tynner. VÆR FORSIKTIG NÅR DU FORTYNNER! Ikke overskrid malingsfabrikantens anbefalinger om fortynning.

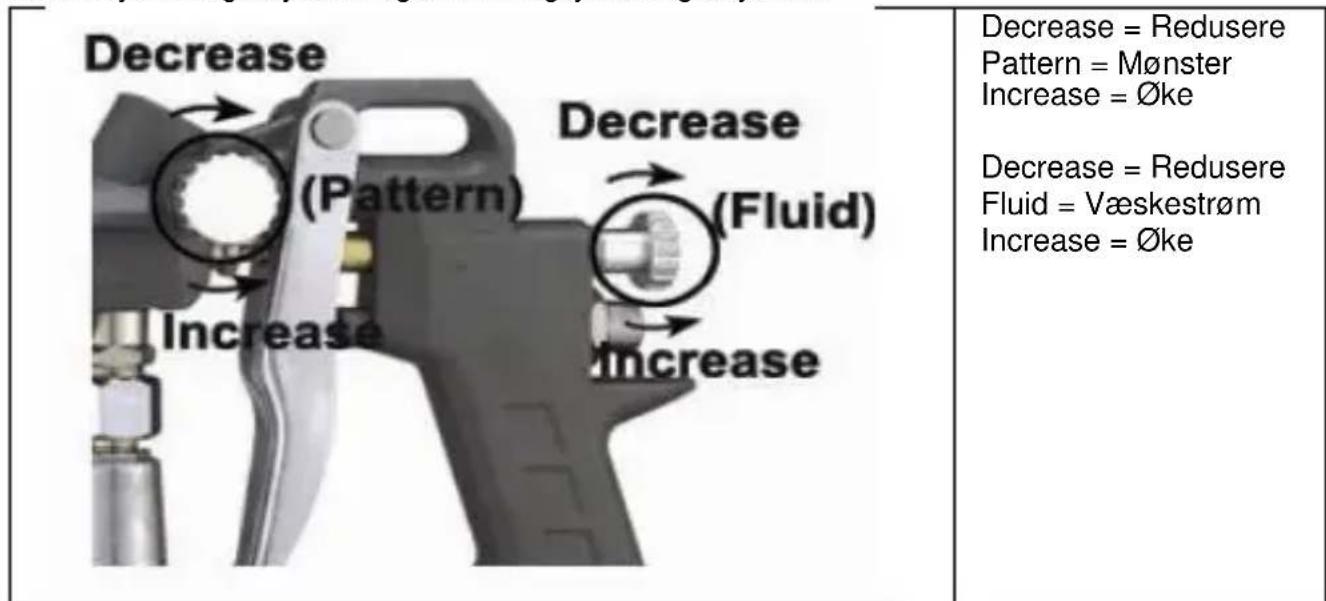

5.2 Justering

∅nsket mønster, væskegjennomstrømning og forstøvning oppnås lett ved å justere mønsterjusteringsbryteren og strømningsjusteringsbryteren.

Ved å dreie mønsterjusteringsbryteren til høyre gjøres sprøytemønstret rundt. Ved å dreie bryteren til venstre blir mønstret ovalt.

Ved å dreie strømningsjusteringsbryteren med klokken reduseres væskestrømmen. Ved å dreie bryteren mot klokken øker væskestrømmen.

5.2.3 Bruk

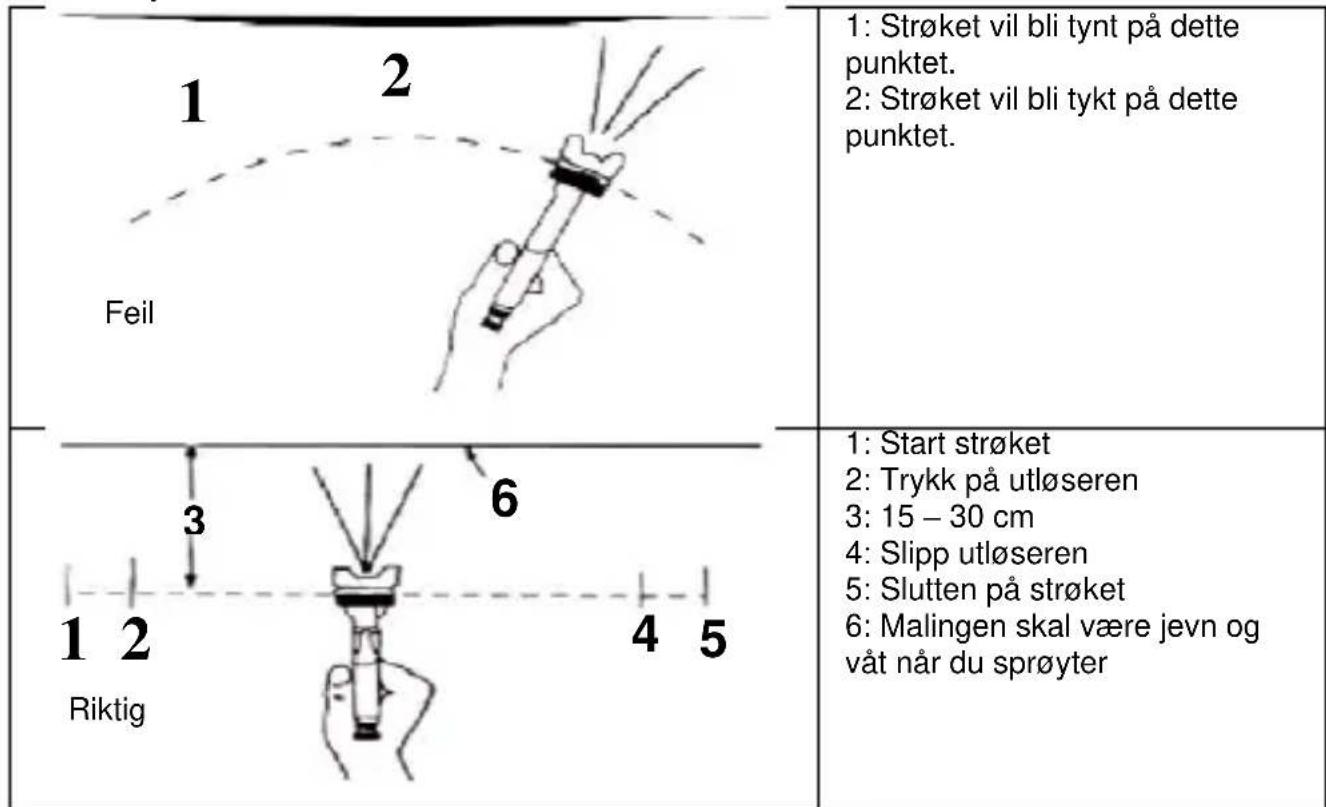

1. Begynne å sprøyte. Hold alltid pistolen rettvinklet mot flaten som males.
2. Hold munnstykket ca. 15-30 cm fra flaten som males. Hold pistolen vinkelrett på flaten som skal males og beveg den parallelt flere ganger. Hvis pistolens bevegelse stanses midt i strøket, fører dette til opphopning av maling som vil renne. Ikke vift pistolen fra side til side når du maler. Dette vil føre til oppsamling av maling i midten av strøket, med manglende dekning i hver ende.
3. Utløse pistolen riktig Start pistolbevegelsen ved starten på strøket F∅R DU TRYKKER PÅ UTL∅SEREN, og slipp utløseren F∅R DU STOPPER PISTOLBEVEGELSEN i det siste strøket. Denne prosedyren gjør at hvert strøk blander seg med det neste uten å gi overlapping eller ujevnheter.

4. Mengden av maling som legges på kan varieres ved å stryke hurtig eller sakte, med å variere avstanden til flaten og ved å dreie på strømningsjusteringsbryteren.

5. Overlapp strøkene bare nok til å få et jevnt lag.

MERK: To tynne strøk maling vil gi bedre resultater og har mindre sjanse for å renne enn ett tykt strøk.

1. Bruk et stykke papp som en skjerm for å fange opp oversprøyting i kantene, for å beskytte andre flater.

1: Strøket vil bli tynt på dette punktet. 2: Strøket vil bli tykt på dette punktet. 1: Start strøket 2: Trykk på utløseren 3: 15 – 30 cm 4: Slipp utløseren 5: Slutten på strøket 6: Malingen skal være jevn og våt når du sprøyter 1 2 3 4 5 Riktig

6 VEDLIKEHOLD

Dårlig rengjøring kan forårsake funksjonsfeil og svekkelse av vifteformen.

• Fjern all gjenværende maling ved å helle den over i en annen beholder.
• Demonter sprøytepistolen og sørg for å ta ut nålen før du demonterer munnstykket, for å unngå skadet på dyseholderen.
• Rengjør alle malingsveier og munnstykket. Rengjør de andre komponentene med en børste dyppet i løsemiddel.
• Monter sprøytepistolen igjen og sprøyt en liten mengde løsemiddel for å eliminere alle rester i malingsveiene.

Advarsel: Bruk aldri metall eller andre objekter som kan skade hullene i munnstykket og hetten. Senk aldri sprøytepistolen ned i et løsemiddel. Bruk aldri komponenter eller deler som ikke er originale.

7 OPPBEVARING

• Når du ikke bruker sprøytepistolen må du dreie strømningsjusteringsbryteren mot klokken for å åpne. Dette vil redusere fjærbelastningen på væskenålespissen.
• Sprøytepistolen MÅ rengjøres godt og smøres.

8 TEKNISKE DATA

	POWAIR0105
Luftinntak	14 "
Type innmating	Gravitet
Standard munnstykkediameter	1,5 mm
Anbefalt lufttrykk	3,5 bar
Maksimalt lufttrykk	4bar
Malingskapasitet	600 cm3
Gj.snittlig luftforbruk	<226 l/min
Mønsterbredde	160-240 mm

9 FEILS∅KING

Symptom		Problemer	Løsning
Støtvis eller spyttende		For lite materiale.	Fyll material i beholderen.
		Beholder hold for mye på skrå.	Hold pistolen rettere.
		Løs inntakskobling for væske.	Stram til.
		Løs eller skadet væskespiss/sete.	Juster eller skift.
		Tørr eller løs pakningsmutter for væskenål	Smør og/eller stram til.
		Luftventilen tilstoppet	Rens ventilåpningen.
Mønstret er buet.		Slitt eller løst munnstykke.	Stram eller skift væskedyse.
		Materialoppbygging på lufthette.	Fjern hindringer fra hullene, men ikke bruk metallobjekter til å rense dem.
Ujevnt mønster.		Materialoppbygging på lufthette.	Rengjør eller skift lufthette.
		Væskedyse skitten eller slitt.	Rengjør eller skift væskedyse.
Midten av mønstret for smalt.		Materialet for tynt eller ikke nok.	Juster materialets seighet.
Symptom		Problemer	Løsning
		Lufttrykket for høyt.	Reduser lufttrykket.
Viftemønstret ikke bredt nok.		Materialet for tykt.	Juster materialets seighet.
		Lufttrykket for lavt.	∅k lufttrykket.
Luftlekkasje fra lufthetten uten å trykke på utløser.		Luftventilstemplet sitter fast.	Smør.
		Urenheter på luftventil eller sete.	Rengjør.
		Slitt eller skadet luftventil eller sete.	Skift.
		Luftventilens fjær brukket.	Skift.
		Bøyd ventilstempel.	Skift.
Væskelekkasje fra pakningsmutter.		Løs pakningsmutter.	Stram til uten å hindre nålen.
		Slitt eller tørr pakning.	Skift eller smør (olje uten silikon).
For mye oversprøyting.		For høyt lufttrykk.	Reduser trykket.
		For langt fra arbeidsflaten.	Juster til korrekt avstand.
		Feil strøk (bueform, for raske bevegelser).	Beveg mer langsomt og parallelt med flaten.
Vil ikke sprøyte.		Ikke trykk på pistolen.	Sjekk luftlinjene.
		Væskekontroll ikke åpen nok.	Apne væskekontrollen.
		Væsken for seig.	Fortynn væsken eller slå over til trykkinnmatingssystem.

10 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte.

11 SAMSVARSERKLÆRING

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

produkt: Høytrykk sprøytepistol

merke: PowerPlus

modell: POWAIR0105

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

Eu-Direktiver (med eventelle endringer inntil dato for underskrift):

2006/42/EC

Europeiske harmoniserte standarder (med eventelle endringer inntil dato for underskrift):

EN1953: 2013

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Mentens Ludo

Ludo Mertens

Sertifiseringsansvarlig
