POWX354 - Stříkací barva PowerPlus - Bezplatný návod k obsluze

Typ produktu	Stříkací pistole (nástřik barvy)
Značka	PowerPlus
Model	POWX354
Jmenovitý výkon	500 W
Jmenovité napětí	220-240 V ~ 50 Hz
Průměr trysky	2,6 mm (náhradní tryska 1,8 mm včetně)
Průtok	900 g/min
Maximální viskozita	100 din/s
Kapacita nádrže	0,8 L
Délka kabelu	2 m
Tvary paprsku	3 (kruhový, horizontální, vertikální)
Nastavení objemu materiálu	Ano, pomocí kolečka
Kartáčový motor	Ano
Rukojeť soft grip	Ano
Rychloupínání nádrže	Ano
Vyměnitelný vzduchový filtr	Ano
Hladina akustického tlaku	82 dB(A)
Hladina akustického výkonu	93 dB(A)
Vibrace	< 2,5 m/s²
Záruka	36 měsíců
Normy	CE, EN 60745-1, EN 50580

Často kladené otázky - POWX354 PowerPlus

Jak naředit barvu pro tuto pistoli?

Postupujte podle doporučení výrobce barvy. Použijte dodaný viskozitní kelímek: pro olejový lak cca 25-45 sekund; pro olejový základní nátěr 30-50 sekund. Pokud barva teče déle, postupně přidávejte 5-10% vhodného ředidla.

Jaké typy barev jsou vhodné?

Barvy na vodní nebo rozpouštědlové bázi, vrchní barvy, základní nátěry, dvousložkové barvy, lazury, prostředky na ochranu dřeva. Nepoužívejte nástěnné barvy (emulze), kyselé nebo zásadité barvy ani výrobky s bodem vzplanutí nižším než 21 °C.

Jak nastavit tvar paprsku?

Mírně povolte spojovací matici (2), otočte vzduchovou hlavu (1) do požadované polohy (kruhový, horizontální nebo vertikální paprsek) a poté matici utáhněte. Během nastavování nikdy nestiskněte spoušť.

Jak vyčistit pistoli po použití?

Odpojte přístroj. Vyprázdněte nádrž, demontujte díly stisknutím tlačítka pro uvolnění. Vyčistěte nádrž a sací hadici kartáčem a nehořlavým rozpouštědlem (bod vzplanutí >21 °C). Sestavte zpět, stříkejte rozpouštědlo, dokud nevytéká čiré. Nečistěte těsnění, membránu, trysku ani vzduchové otvory kovovými předměty.

Co dělat, když je tryska ucpaná?

Odpojte nástroj. Demontujte trysku a vzduchovou hlavu. Vyčistěte je kartáčem a rozpouštědlem nebo vodou. Zkontrolujte také sací hadici a vzduchový filtr. Pokud je průtok stále nízký, barvu více nařeďte.

Jaká bezpečnostní opatření dodržovat?

Používejte ochranné brýle, respirátor a ochranu sluchu, pokud hluk překročí 85 dB(A). Nikdy nemiřte na osobu nebo zvíře. Zajistěte dobré větrání. Nestříkejte v blízkosti ohně nebo zdroje vznícení. Před plněním nádrže nebo čištěním vždy odpojte přístroj.

Jak vyměnit vzduchový filtr?

Vzduchový filtr se nachází za krytem (obr. 9, prvek 7). Odklopte kryt, vyjměte znečištěný filtr a nahraďte jej novým. Nikdy nepoužívejte nástroj bez filtru, aby nedošlo k nasátí nečistot.

Jaká je záruka na produkt?

Záruka je 36 měsíců od data nákupu prvním uživatelem. Kryje vady materiálu a výrobní vady, ale ne běžné opotřebení (kartáče, kabely atd.) ani poškození způsobené nesprávným použitím. Uschovejte si doklad o nákupu.

Co dělat, když barva stéká po povrchu?

To je způsobeno nadbytkem materiálu. Otočte šroub pro nastavení objemu doleva (symbol -) pro snížení průtoku. Zkontrolujte také, zda není tryska znečištěná a zda dodržujete vzdálenost stříkání (10-30 cm).

Jak skladovat přístroj?

Po úplném vyčištění sestavte pistoli bez barvy. Uložte ji na suchém místě mimo dosah dětí. Neomotávejte kabel kolem nástroje. Pokud jej nepoužíváte déle než 4 hodiny, okamžitě jej vyčistěte, aby se zabránilo zaschlým zbytkům.

NÁVOD K OBSLUZE POWX354 PowerPlus

4.3 Osobna sigurnost

1 POPIS (OBR. A) 2
2 SEZNAM OBSAHU BALENÍ....2
3 SYMBOLY 2
4 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE ......3
4.1 Pracovní oblast....3
4.2 Elektrická bezpečnost....3
4.3 Osobní bezpečnost....3
4.4 Používání elektrických nástrojů a péče o ně....4
4.5 Servis....4
5 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY ...... 4
5.1 Ihned stříkací pistoli vypněte, když: 5
5.2 Nátěrové hmoty vhodné k použití 5
5.3 Nátěrové hmoty nevhodné k použití....5
5.4 Příprava nátěrového materiálu....5
6 SPOUŠTĚNÍ 6
6.1 Ředění......6
6.2 Seřízení požadovaného nastavení stríkání (obr. 4)....6
6.3 Seřízení objemu hmoty (obr. 5)....7
6.4 Technika stříkání....7
6.5 Přerušení práce až na 4 hodiny....7
7 ZASTAVENÍ PROVOZU A ČIŠTĚNÍ......7
8 ÚDRŽBA....8
8.1 Náprava závad....8
9 TECHNICKÉ ÚDAJE....9
10 HLUČNOST 9
11 ZÁRUKA....10
12 ŽIVOTNÍ PROSTŘEDÍ......10
13 PROHLÁŠENÍ O SHODĚ 11

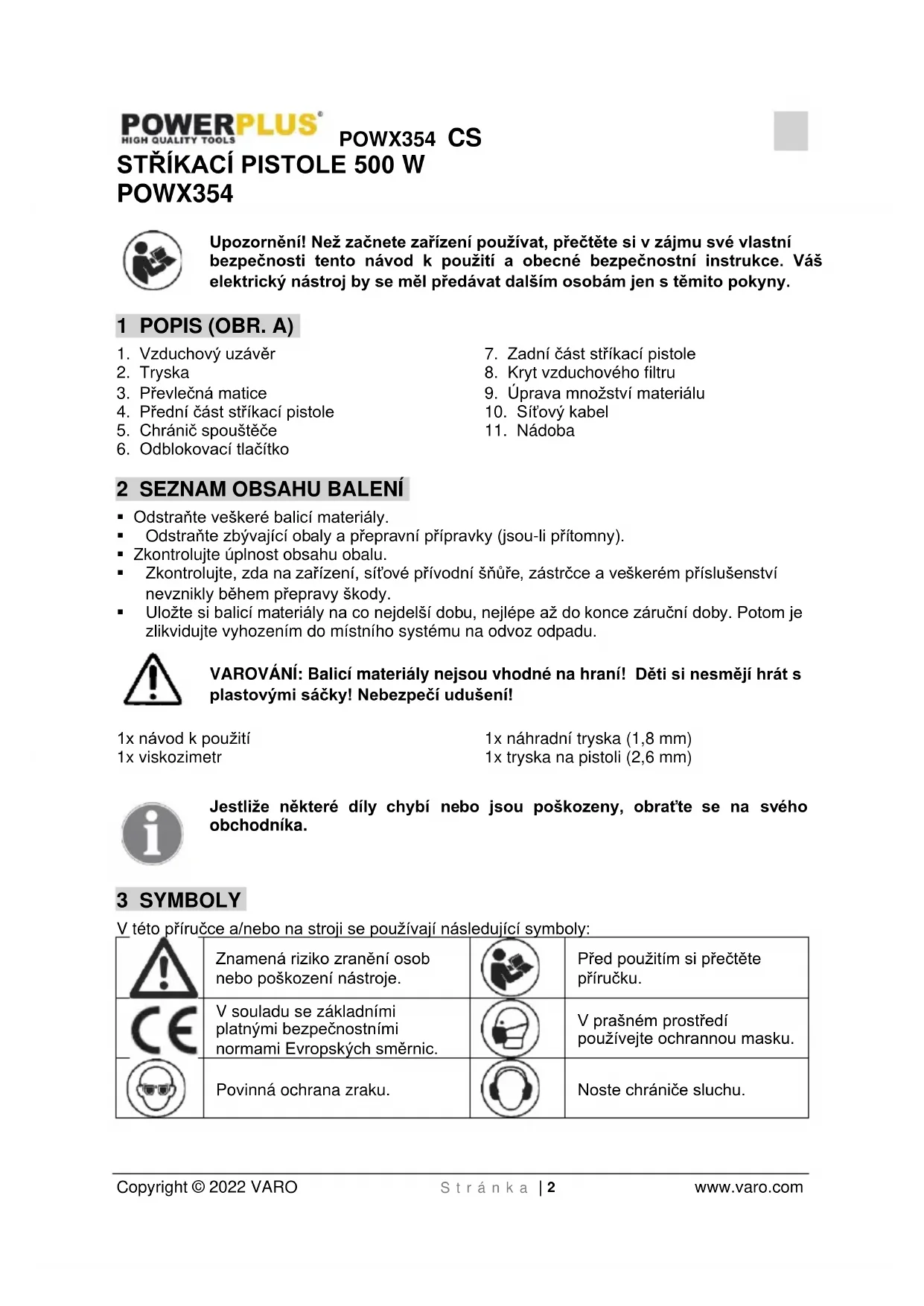

STŘÍKACÍ PISTOLE 500 W POWX354

Upozornění! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

1 POPIS (OBR. A)

1. Vzduchový uzávěr
2. Tryska
3. Převlečná matice
4. Přední část stříkací pistole
5. Chranič spouštěče

6. Odblokovací tlačítko

7. Zadní část stříkací pistole

8. Kryt vzduchového filtru
9. Úprava množství materiálu
10. Sít'ový kabel
11. Nádoba

2 SEZNAM OBSAHU BALENÍ

• Odstraňte veškeré balicí materiály.
• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
  ■ Zkontrolujte úplnost obsahu obalu.
• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
• Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

1x návod k použití

1x viskozimetr

1x náhradní tryska (1,8 mm)

1x tryska na pistoli (2,6 mm)

Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.

3 SYMBOLY

V této příručce a/nebo na stroji se používají následující symboly:

	Znamená riziko zranění osob nebo poškození nástroje.		Před použitím si přečtěte příručku.
	V souladu se základními platnými bezpečnostními normami Evropských směrnic.		V prašném prostředí používejte ochrannou masku.
	Povinná ochrana zraku.		Noste chrániče sluchu.

4 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor.

4.1 Pracovní oblast

• Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
• Neprovozujte elektrické nástroje v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.
• Při práci s elektrickým nástrojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

4.2 Elektrická bezpečnost

Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku.

• Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.
• Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.
• S kabelem zacházejte opatrně. Nikdy nástroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Šňůru chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.
• Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.
• Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný spínačem proti zbytkovému proudu (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.

4.3 Osobní bezpečnost

• Při práci s elektrickým nástrojem bud’te pozorní, sledujte, co děláte, a říd’te se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.
• Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.

• Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít nástroj pod lepší kontrolou v neočekávaných situacích.
• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachvtit v pohybujících se dílech.
• Jsou-li k dispozici mechanismy umožňující odvod a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná prachem.

4.4 Používání elektrických nástrojů a péče o ně

• Neočekávejte od elektrického nástroje, co nemůže splnit. Používejte elektrický nástroj vhodný pro váš účel. Elektrický nástroj vykoná svůj úkol lépe a bezpečněji, použije-li se v kontextu, pro který byl zkonstruován.
• Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo ukládáním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.
• Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Elektrické nástroje mohou být v rukách neškolených uživatelů nebezpečné.
• Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického nástroje. Při poškození dejte elektrický nástroj opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické nástroje.
• Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.
• Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

4.5 Servis

- Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.

5 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY

• NIKDY NESTŘÍKEJTE NA OSOBY - NIKDY tryskou nemířte na jinou osobu nebo na zvíře. Nikdy nedovolte, aby se stříkaný materiál dostal do přímého kontaktu s kůží.
• BOD VZPLANUTÍ – Tato stříkací pistole se nesmí používat ke stříkání hořlavých barev a ředidel s bodem vzplanutí nižším než 32 °C.
• VĚTRÁNÍ – Při stříkání se vždy ujistěte, že je v pracovních prostorách dostatečná ventilace.
• KOŠOVÁ TRYSKA – při používání mějte stříkací košovou trvsku vždy na místě.
• RESPEKTUJTE ŽIVOTNÍ PROSTŘEDÍ V PRACOVNÍ OBLASTI – nepoužívejte stříkací pistole v místech s rizikem požáru nebo výbuchu.
• CHRAŃTE SE PŘED RIZIKY – chraňte se před riziky, která představuje stříkaný materiál, a sleduite jak značení na nádobě tak informace obdržené od výrobce.
  ■ NESTŘÍKEJTE – nestříkeite materiálem, jehož rizika neisou známa.

POWX354 CS

- CHRANTE SI OČI – vždy používejte pomůcky na ochranu očí, aby se vám do nich nedostaly nebezpečné výpary nebo dým.

■ NOSTE MASKU – nikdy nepracuite se stříkací pistolí bez obličeiové masky

- CHRAŇTE SI UŠI – noste chrániče uší, přesahuie-li akustický tlak 85 dB(A).

- PROVÁDĚJTE ÚDRŽBU NÁSTROJŮ – udržujte v čistotě stříkací pistoli, nádobu na barvu a trysky. Nečistěte hořlavými kapalinami s bodem vzplanutí nižším než 32 °C. Pravidelně kontrolujte hlavní přívod proudu a v případě poškození zadejte jeho výměnu kvalifikovanému elektrikáři.

- OTEVŘENÝ PLAMEN – nikdy nestříkejte v blízkosti otevřeného plamene nebo zapalovacího plamínku zařízení.

KOUŘENÍ – při stříkání nikdy nekuřte.

- ŘEDĚNÍ – vždy si přečtěte výrobcova doporučení a instrukce týkající se ředění a teprve potom používejte barvu nebo jiné materiály.

- ODPOJENÍ OD SÍTĚ – při plnění nádoby na barvu nebo čištění stříkací pistole vždy provedte odpojení od sítě.

- PO STRÍKÁNÍ VYPNĚTE – vyhýbejte se provozování zařízení s úplně zavřeným průtokovým knoflíkem po jakoukoliv dobu

Nepřebíráme odpovědnost za škody způsobené nevhodnými materiály nebo nesprávně naředěnými barvami a ohrožení zdraví následkem nedostatečného větrání.

5.1 Ihned stříkací pistolí vypněte, když:

• je vadný spoj v elektrické zástrčce nebo síťovém vedení nebo dojde k poškození vedení.
• je vadný spínač.
  ■ se objeví kouř nebo zápach hořící izolace.

5.2 Nátěrové hmoty vhodné k použití

Laky na bázi vody a rozpouštědel, apretury, základové barvy, dvousložkové barvy, bezbarvé laky, autolaky, uzavírací mořidla a uzavírací konzervační laky na dřevo.

5.3 Nátěrové hmoty nevhodné k použití

Barvy na zdi (emulzní barvy) atd., alkalické a kyselé barvy. Nátěrové hmoty s bodem vzplanutí nižším než 21 °C.

5.4 Příprava nátěrového materiálu

Přiložený nástavec spreje může být použit ke stříkání barev, laků a glazury, které jsou neředěné nebo mírně zředěné.

■ Materiál promíchejte a nalijte požadované množství do nádoby s barvou.

Doporučené ředění
Stříkaný materiál
Glazury	neředěno
Ochranné prostředky na dřevo, mořidla, oleje, dezinfekční prostředky, prostředky na ochranu rostlin	neředěno
Nátěrové hmoty s obsahem rozpouštědel a rozpustné ve vodě barvy, základní nátěry, nátěrové hmoty pro vozidla zatírací glazura	zředťte o 5-10%

- Pokud je přenášecí kapacita příliš nízká, přidejte 5-10% ředidla, dokud přenášecí kapacita nesplní vaše požadavky.

6 SPOUŠTĚNÍ

6.1 Ředění

Před plněním nádoby na barvu materiálem určeným ke stříkání nezapomeňte zařízení odpojit od sítě

Většina barev se dodává ve stavu připraveném k nanášení štětcem a je třeba je před stříkáním zředit. Při ředění se říd'te radou výrobce. Barva, když se používá se stříkací pistolí: Ke stanovení správné viskozity barvy, která se použije, vám napomůže viskozimetr. Správnou viskozitu stanovíte tak, že viskozimetr naplníte barvou po okraj. Změřte čas, který uplyne, než obsah viskozimetru vyteče zpátky do nádoby.

Níže uvedená tabulka ukazuje doporučené časy pro různé druhy materiálu.

Tabulka viskozity

Stříkací hmota	Doba doběhu ve vteřinách
Olejový krycí lak	25-45
Základní barva na bázi oleje	30-50
Nátěr	20-55
Lak / lakový brusný plnič	25-40
Olejová skvrna	Není třeba ředit
Odstraňte plnič	Není třeba ředit
Polyuretan	Není třeba ředit

Jestliže barva potřebuje k vytečení dobu delší než doporučenou, je třeba ji ještě více zředit. Přimíchejte malé množství vhodného ředidla a opakujte test viskozity, dokud nedosáhnete správné hustoty. Některé stříkatelné materiály obsahují částice a chuchvalce. Takové materiály je třeba před plněním do nádoby na barvu přecedit.

Před připojením k elektrické síti se ujistěte, že napájecí napětí je shodné s hodnotou uvedenou na typovém štítku.

- Odšroubujte nádobu ze stříkací pistole.

■ Vyrovnejte sací trubici (obr. 2).

Je-li sací trubice umístěna správně, lze obsah nádoby vystříkat téměř beze zbytku.

Při práci na ležících předmětech: Otočte sací trubici dopředu (obr. 2 A).

Stříkání při práci na nástropních předmětech: Otočte sací trubici dozadu (obr. 2 B).

• Postavte nádobu na list papíru, nalijte do ní připravenou nátěrovou hmotu a pevně nádobu našroubujte na stříkací pistoli.
  ■ Stroj stavte jen na rovnou a čistou plochu. Jinak by se stroj mohl převrátit!
  ■ Seřid'te nastavení stříkání na stříkací pistoli.

Na stříkací pistoli lze navolit tři různá nastavení v závislosti na použití a cílovém objektu.

Volba nastavení stříkání

Obr. 3 A = vodorovný proud

Obr. 3 B = kruhový proud

Obr. 3 C = svislý proud

Indikaci stříkaného vzoru najdete na přední části rozprašovače (obr. 3D, A). S hrotem šipky směrem k nálitku na špičce (obr. 3D, B).

6.2 Seřízení požadovaného nastavení stříkání (obr. 4)

Mírně povolte převlečnou matici (2) a otočte uzávěr vzduchu (1) do požadované polohy nastavení stříkání. Pak převlečnou matici utáhněte.

VAROVÁNÍ! Nebezpečí úrazu! Nikdy neberte za chránič spouště, když seřizujete vzduchový uzávěr.

6.3 Seřízení objemu hmoty (obr. 5).

Nastavte množství nátěrové hmoty otáčením regulátoru na chrániči spouštěče na stříkací pistoli.

• otočení dolů menší objem materiálu.
• otočení nahoru větší objen materiálu.

6.4 Technika stríkání

• Výsledek stříkání silně závisí na hladkosti a čistotě stříkané plochy. Proto by měla být tato plocha pečlivě připravena a udržena bez prachu.
  Zakryjte všechny plochy, které nemají být stříkány.
  Zakryjte závity šroubů a podobné části cílového objektu.
• Doporučuje se otestovat pistoli na kartonu nebo podobném povrchu a najít tak správné nastavení.

Důležité: Začněte stříkat mimo cílovou oblast a když jste v cílové oblasti, vyhýbejte se přerušení práce.

• Správně (obr. 6a): Držte stříkací pistoli v rovnoměrné vzdálenosti cca 10-30 cm od cílového objektu.
  ■ Nesprávně (obr. 6b): Hromadění husté stříkací mlhy, nerovnoměrná kvalita povrchu.
• Pohybujte stříkací pistolí rovnoměrně křížem nebo nahoru a dolů v závislosti na nastaveném tvaru postřiku.
• Výsledkem rovnoměrného pohybu stříkací pistole je rovnoměrná kvalita povrchu.
• Když se nátěrový materiál nahromadí na trysce (A) a vzduchovém uzávěru (B) (obr. 7), očistěte oba díly rozpouštědlem nebo vodou.

6.5 Přerušení práce až na 4 hodiny

■ Vypněte stroj.
- Při zpracování 2složkových laků zařízení ihned vyčistěte.

7 ZASTAVENÍ PROVOZU A ČIŠTĚNÍ

Správné čištění je nutným předpokladem pro bezproblémový provoz zařízení pro nanášení barvy. V případě nesprávného nebo žádného čištění nejsou akceptovány žádné záruční nároky.

• Odpojte napájecí kabel. Vyprázdněte nádobu před delšími přestávkami a po ukončení práce. To lze provést krátkým otevřením a následným zavřením nádoby nebo zatáhnutím za chránič spouštěče a vypuštěním nátěrové hmoty do originální nádoby na barvu.
  ■ Rozeberte stříkací pistoli. Zatlačte odjišťovací tlačítko (obr. 8 A) dolů.
• Nádobu odšroubujte. Vyljte veškerý zbývající nátěrový materiál zpět do plechovky s nátěrovým materiálem.
  ■ Provedte predběžnou očistu nádoby a sací trubice kartáčem.
• Nalijte do nádoby rozpouštědlo nebo vodu. Našroubujte nádobu zpátky na místo. Používejte pouze rozpouštědla s bodem vzplanutí vyšším než 21 °C.

■ Pistoli znovu smontuite.

Vložte sít'ovou zástrčku, zapněte stroj a vystříkejte rozpouštědlo nebo vodu do nádoby nebo hadříku.

- Opakujte výše uvedený postup, dokud nebude z trysky vytékat čiré rozpouštědlo nebo čirá voda.

- Vypněte stroj a vytáhněte zástrčku.

VÝSTRAHA! Nikdy nečistěte trysky, membránu a trysku či větrací otvory stříkací pistole kovovými předměty.

Ventilační hadice a membrána jsou odolné proti rozpouštědlům jen v omezené míře. Neponořujte do rozpouštědla, jen otřete.

VAROVÁNÍ! Nikdy nedržte zadní část stříkací pistole pod vodou ani ji neponořujte do kapalin. Těleso čistěte jen navlhčeným hadříkem.

• očistěte vnějšek stříkací pistole a nádoby hadříkem namočeným v rozpouštědle nebo vodě.
• Odšroubujte převlečnou matici a vyjměte vzduchový uzávěr a trysku. Vyčistěte vzduchový uzávěr a trysku kartáčem s rozpouštědlem nebo vodou.

8 ÚDRŽBA

Vyměňte vzduchový filtr, je-li znečištěn (obr. 9, pol. 7).

VAROVÁNÍ! Nikdy nepoužívejte stroj bez vzduchového filtru, mohly by být nasáty nečistoty a zasahovat do funkce stroje.

8.1 Náprava závad

Problém	Příčina	Náprava
Z trysky nevychází žádný nátěrový materiál.	Tryska je ucpanáZásobovací trubice je ucpanáNastavení množství materiálu je otočeno příliš daleko doleva (-)Zásobovací trubice je uvolněnáV nádobě se nevytváří tlak	VyčistěteVyčistěteOtočte doprava (+)VložteUtáhněte nádobu
Z trysky nevychází žádný nátěrový materiál	Tryska je uvolněnaTryska je opotřebenaJe opotřebeno těsnění tryskyHromadění nátěrového materiálu u vzduchového uzávěru, trysky nebo jehly	UtáhněteVyměňteVyměňteVyčistěte
Rozprašování je příliš hrubé	Viskozita nátěrového materiálu je příliš vysokáObjem materiálu je příliš velký Šroub nastavení množství materiálu je otočen příliš daleko doprava (+)Tryska je znečištěnaVzduchový filtr silně zašpiněnV nádobě se vytvořil nedostatečný tlak	TenkýOtočte seřizovací šroub objemu materiálu doleva (-)VyčistěteVyměňteUtáhněte nádobu
Stříkaný paprsek pulzuje	Povlakový materiál v nádobě docházíVzduchový filtr silně zašpiněn	Znovu naplňteVyměňte
Nátěrový materiál způsobuje "stékající kapky"	Aplikováno příliš mnoho povlakového materiálu	Otočte seřizovací šroub objemu materiálu doleva (-)
Příliš mnoho mlhy z nátěrového materiálu(přílišný prostřik)	Vzdálenost k objektu je příliš velkáPoužito přílišné množství povlakového materiálu	Zkrat'te vzdálenostOtočte seřizovací šroub objemu materiáludoleva (-)
Barva ve větrací hadici	Membrána znečištěna Membrána vadná	Vyčistěte membránu Vyměňte membránu

9 TECHNICKÉ ÚDAJE

Jmenovitý příkon	500 W
Jmenovité napětí	220-240 V
Jmenovitý kmitočet	50 Hz
Uhlíkové kartáčky motoru	Ano
Průměr trysky	2,6 mm
Nastavitelná tryska	ano
Rychlost průtoku	900 g/min
Max. viskozita	100 din/sec
Délka kabelu	2 m
Objem nádrže	0,8 l
Nastavitelné ovládání průtoku	Ano
Snadné čištění	Ano
Tvary postřiku	3
Kulatý tvar postřiku	Ano
Vodorovný tvar postřiku	Ano
Svislý tvar postřiku	Ano
Rychlovýměnný filtr	Ano
Rychlé uvolnění	Ano
Měkký úchop	Ano

10 HLUČNOST

Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)

Úroveň akustického tlaku LpA	82 dB(A)
Úroveň akustického výkonu LwA	93 dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.

aw (Vibrace):

< 2,5 m/s²

K = 1,5 ~m / s^2

11 ZÁRUKA

• V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 nebo 36 měsíců platná od data jeho zakoupení prvním uživatelem.
• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
• Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení
• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.
• Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.
  ■ Více informací můžete vždy získat na čísle 00 32 3 292 92 90.
  ■ Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.
• Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.
• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
  ■ Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).
• Uschoveite si doklad o zakoupení, neboť se jím prokazuje datum nákupu.
• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

12 ŽIVOTNÍ PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.

Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u maloobchodníků, kde a jak lze recyklovat.

13 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, výhradně odpovědná prohlašuje, že

Výrobek: STŘÍKACÍ PISTOLE 500 W

Výrobní značka: POWERplus

Model: POWX354

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně jejich případných změn a doplňků):

2006/42/ES

2014/30/EU

2011/65/EU

Evropské harmonizované normy (včetně jejich případných změn a doplňků):

EN60745-1:2009

EN50580:2012

EN IEC55014-1 : 2021

Níže podepsaný jedná jménem vedení společnosti,

Mertens Ludo

Ludo Mertens

Ředitel pro certifikaci

- Skontrolujte, či je obsah balenia úplný.

4.2 Elektrická bezpečnost'

4.3 Osobná bezpečnost'

4.4 Používanie elektrického náradia a starostlivost' oň

- Premiešajte materiál a požadované množstvo dajte do nádoby s farbou.

Pred plnením farby do nádrže na striekací materiál nikdy nezabudnite odpojit' zariadenie od siet'ového zdroja.

Pri práci na vodorovných predmetoch: Nasávaciu trubicu otočte dopredu (obr. 2 A).

Striekacie práce pri práci na predmetoch nad hlavou: Otočte nasávaciu trubicu dozadu (obr. 2 B).

- Nádobu položte na list papiera, nalejte pripravený náterový materiál a nádobu riadne priskrutkujte na sprejovaciu pištol'.

Obr. 3 B = kruhový prúd

S mierne odskrutkovanou prevlečnou maticou (2) otočte vzduchový uzáver (1) do želanej polohy nastavenia spreja. Potom prevlečnú maticu utiahnite.

Objem materiálu nastavte otočením regulátora na chrániči spúšte sprejovacej pištole.

- otočit' nadol znížit' objem materiálu.

+ otočit' nahor zvýšit' objem materiálu.

6.4 Sprejovacia technika

6.5 Prerušenie práce do 4 hodín

Hladina akustického výkonu LwA 93 dB(A)

POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.

aw (Vibrácie)

<2,5 m/s²

K = 1,5 ~m / s^2

11 ZÁRUKA

Výrobok: STRIEKACIA PIŠTOL' NA FARBU 500 W

Obchodná známka: POWERplus

Model: POWX354
