POWX354 - Malespray PowerPlus - Gratis brugsanvisning og manual

Produkttype	Malerpistol (farvesprøjte)
Mærke	PowerPlus
Model	POWX354
Nominel effekt	500 W
Nominel spænding	220-240 V ~ 50 Hz
Dyse diameter	2,6 mm (reservedyse 1,8 mm inkluderet)
Flowhastighed	900 g/min
Maksimal viskositet	100 din/s
Beholderkapacitet	0,8 L
Kabellængde	2 m
Sprøjtemønstre	3 (cirkulær, vandret, lodret)
Justering af produktmængde	Ja, med hjul
Kulbørstemotor	Ja
Softgreb håndtag	Ja
Hurtig frigørelse af beholder	Ja
Udskifteligt luftfilter	Ja
Lydtryksniveau	82 dB(A)
Lydeffektniveau	93 dB(A)
Vibrationer	< 2,5 m/s²
Garanti	36 måneder
Standarder	CE, EN 60745-1, EN 50580

Ofte stillede spørgsmål - POWX354 PowerPlus

Hvordan fortynder man malingen til denne pistol?

Følg malingsproducentens anbefalinger. Brug den medfølgende viskositetskop: til olielak, sigt efter 25-45 sekunder; til oliebaseret grundmaling, 30-50 sekunder. Hvis malingen tager længere tid, tilsæt gradvist 5-10 % passende fortynder.

Hvilke typer maling er egnede?

Vandbaseret eller opløsningsmiddelbaseret maling, finishmaling, grunder, tokomponentmaling, bejdser, træbeskyttelsesmidler. Brug ikke vægmaling (emulsion), syre- eller basiske malinger, eller produkter med et flammepunkt under 21 °C.

Hvordan justerer man sprøjtemønsteret?

Skru let på samlemøtrikken (2), drej luftdysehovedet (1) til den ønskede position (cirkulær, vandret eller lodret stråle), og stram derefter møtrikken. Tryk aldrig på aftrækkeren under justering.

Hvordan rengør man pistolen efter brug?

Tag stikket ud. Tøm beholderen, adskil delene ved at trykke på udløserknappen. Rengør beholderen og sugeslangen med en børste og et ikke-brændbart opløsningsmiddel (flammepunkt >21 °C). Saml igen, sprøjt opløsningsmiddel indtil det kommer klart ud. Rengør ikke pakninger, membran, dyse eller luftåbninger med metalgenstande.

Hvad gør man, hvis dysen er tilstoppet?

Tag stikket ud. Adskil dysen og luftdysehovedet. Rengør dem med en børste og opløsningsmiddel eller vand. Kontroller også sugeslangen og luftfilteret. Hvis flowet stadig er lavt, fortynd malingen yderligere.

Hvilke sikkerhedsforanstaltninger skal man tage?

Bær beskyttelsesbriller, åndedrætsværn og høreværn, hvis støjen overstiger 85 dB(A). Peg aldrig mod en person eller et dyr. Sørg for god ventilation. Sprøjt ikke nær en flamme eller antændelseskilde. Tag altid stikket ud, før du fylder beholderen eller rengør.

Hvordan udskifter man luftfilteret?

Luftfilteret sidder bag dækslet (Fig. 9, element 7). Klik dækslet af, fjern det snavsede filter og erstat det med et nyt. Brug aldrig værktøjet uden filter for at undgå at indsuge snavs.

Hvad er garantien for produktet?

Garantien er på 36 måneder fra købsdatoen af den første bruger. Den dækker materiale- og fabrikationsfejl, men ikke normalt slid (børster, kabler osv.) eller skader som følge af forkert brug. Gem din købskvittering.

Hvad gør man, hvis malingen løber på overfladen?

Dette skyldes for meget produkt. Drej volumenjusteringsskruen mod venstre (symbol -) for at reducere flowet. Kontroller også, at dysen ikke er tilstoppet, og at du overholder sprøjteafstanden (10-30 cm).

Hvordan opbevarer man apparatet?

Efter fuldstændig rengøring samles pistolen uden maling. Opbevar den på et tørt sted uden for børns rækkevidde. Vikl ikke kablet rundt om værktøjet. Hvis du ikke bruger den i mere end 4 timer, rengør den straks for at undgå tørre rester.

BRUGSANVISNING POWX354 PowerPlus

- BESKYTT H∅RSELEN - Bruk hørselsvern hvis støvnivået overstiger 85 dB(A).

- Sett maskinen kun ned på en jevn, ren overflate. Dersom ikke kan maskinen velte!

- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

1 BESKRIVELSE (FIG. A) 2
2 MEDF∅LGENDE INDHOLD 2
3 SYMBOLER....2
4 GENERELLE SIKKERHEDSFORSKRIFTER ....3
4.1 Arbejdsområde....3
4.2 Elektrisk sikkerhed ....3
4.3 Personlig sikkerhed....3
4.4 Omhyggelig håndtering og anvendelse af el-værktøjer 4
4.5 Service....4
5 EKSTRA SIKKERHEDSREGLER ....4
5.1 Sluk sprøjtepistolen omgående i tilfælde af:....5
5.2 Egnede coatingmaterialer ....5
5.3 Uegnede coatingmaterialer 5
5.4 Klargøring af coatingmaterialet....5
6 OPSTART....5
6.1 Fortynding....5
6.2 Justering af den ønskede sprøjteindstilling (Fig. 4)....6
6.3 Justering af materialemængde (Fig. 5)....7
6.4 Sprøjteteknik 7
6.5 Afbryd arbejdet (max. 4 timer)....7
7 NEDLUKNING OG RENG∅RING....7
8 VEDLIGEHOLDELSE 8
8.1 Fejlfinding....8
9 TEKNISKE DATA....9
10 ST∅J....9
11 GARANTI....10
12 MILJ∅....10
13 KONFORMITETSERKLÆRING....11

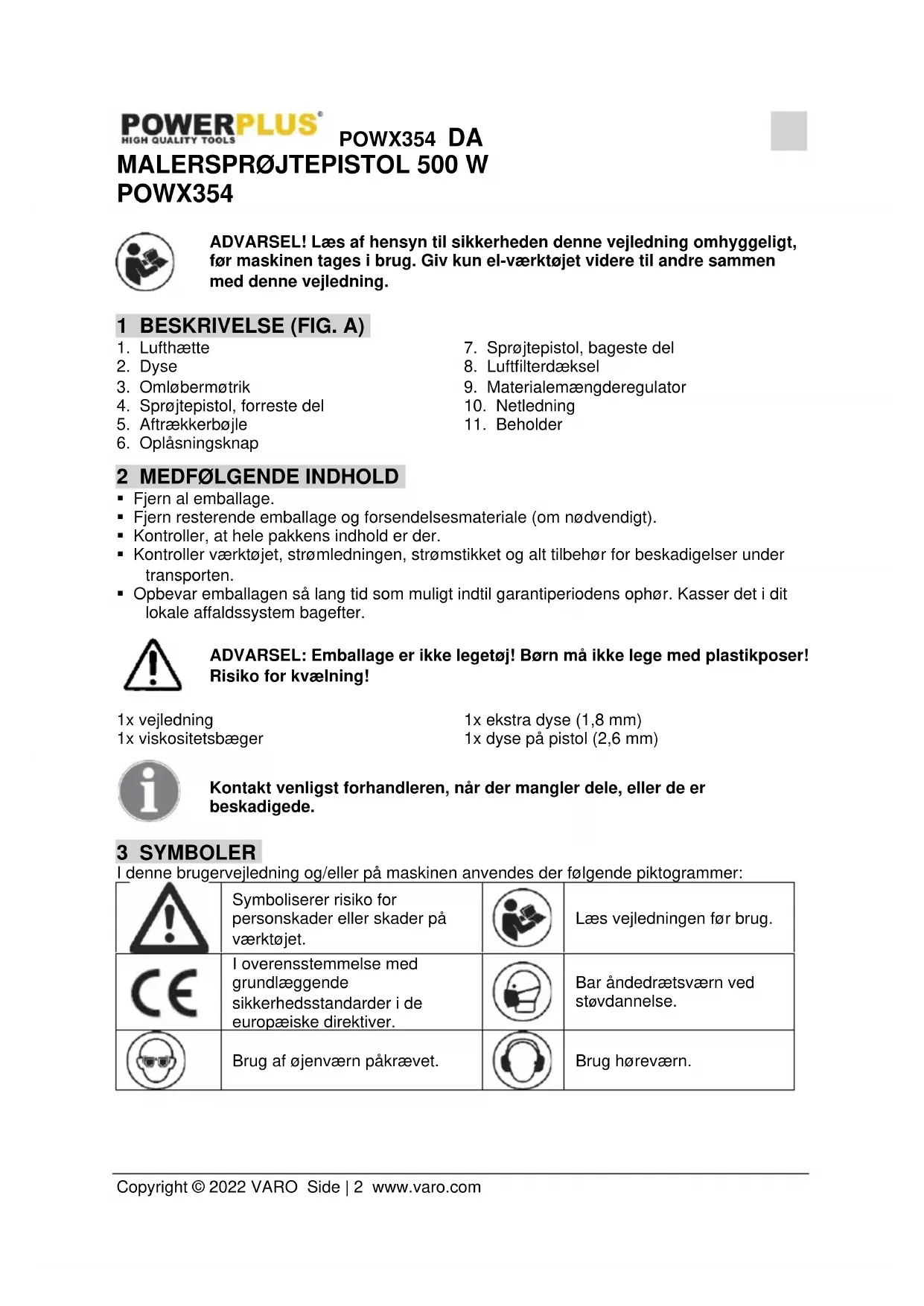

MALERSPR∅JTEPISTOL 500 W POWX354

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

1 BESKRIVELSE (FIG. A)

1. Lufthætte

2. Sprøjtepistol, bageste del

3. Dyse

4. Luftfilterdæksel

5. Omløbermøtrik

6. Materialemængderegulator

7. Sprøjtepistol, forreste del

8. Netledning

9. Aftrækkerbøjle

10. Beholder

11. Oplåsningsknap

2 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.

- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.

- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1x vejledning

1x ekstra dyse (1,8 mm)

1x viskositetsbæger

1x dyse på pistol (2,6 mm)

Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.

3 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

		Symboliserer risiko for personskader eller skader på værktøjet.		Læs vejledningen før brug.
		I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.		Bar åndedrætsværn ved støvdannelse.
		Brug af øjenværn påkrævet.		Brug høreværn.

4 GENERELLE SIKKERHEDSFORSKRIFTER

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

4.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

4.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, när kroppen er jordet.
• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

4.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.

- Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

- Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

4.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste vdelsesområde.
• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.
• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

4.5 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

5 EKSTRA SIKKERHEDSREGLER

• SPR∅JT ALDRIG PÅ PERSONER - Ret aldrig dysen mod en anden person eller et dyr. Lad aldrig sprøjtevæsken komme i direkte berøring med huden.
• ANTÆNDELSESTEMPERATUR - Denne sprøjtepistol må ikke anvendes til sprøjtning af brændbar maling eller opløsningsmidler med en antændelsestemperatur på under 32 °C.
• VENTILATION - Sørg altid for at der er tilstrækkelig ventilation i det område, hvor der sprøites.
• DYSEKURV - Hold altid dysekurven på plads, mens der sprøjtes.
• TAG HENSYN TIL ARBEJDSOMGIVELSERNE - Brug ikke sprøjtepistolen i områder med risiko for brand eller eksplosion.
• VÆR OPMÆRKSOM PÅ FARE - Vær opmærksom på enhver risiko der kan være forbundet med det materiale der sprøjtes. Læs oplysningerne på emballagen og informationer fra fabrikanten.
• SPR∅JT IKKE – Undgå at sprøite med ubekendt materiale.
• BRUG ∅JENBESKYTTELSE - Brug altid passende øjenbeskyttelse for at beskytte øjnene mod skadelige dampe.
• BRUG MASKE - Brug aldrig en sprøitepistol, hvis du ikke har en sikkerhedsmaske på.
• BESKYT DERES ∅RER - Brug høreværn hvis lydtrykket overstiger 85 dB(A).
• VEDLIGEHOLD DERES VÄERKT∅J - Hold Deres sprøjtepistol, malerbeholder og dyser rene. Undgå at rense dem med brændbare væsker der har en antændelsestemperatur på

POWX354 DA

under 32 °C. Kontroller ledningen regelmæssigt og få den udskiftet af en fagkyndig person, hvis den er beskadiget.

• ÅBEN ILD - Sprøjt aldrig i nærheden af åben ild eller antændingsflamme.
• RYGNING - Ryg aldrig under sprøjtearbejdet.
• FORTYNDER - Læs altid malerfabrikantens forslag eller anvisninger om fortynding, før brug af maling eller andre materialer
• SLÅ STR∅MMEN FRA - Slå altid strømmen fra när De fylder malebeholderen eller rengør sprøjtepistolen.
• SLUK PISTOLEN NÅR DEN IKKE ER I BRUG - Undgå at lade pistolen køre i kortere eller længere tid mens reguleringsknappen for sprøjtemængde er fuldstændigt lukket.

Vi påtager os intet ansvar for skader forårsaget af brug af materialer, der ikke er egnede til sprøjtepistolen, eller maling der ikke er korrekt fortyndet, eller nogen som helst helbredsskader, der er opstået som resultat af utilstrækkelig ventilation.

5.1 Sluk sprøjtepistolen omgående i tilfælde af:

• Uregelmæssigheder i stikket til den strømførende ledning, og den strømførende ledning selv, eller beskadigelse af den strømførende ledning.
  ■ Defekt afbryder.
• Røg eller lugt af brændt isolationsmateriale.

5.2 Egnede coatingmaterialer

Vand- og opløsningsmiddelbaserede malinger, lakker, grundere, 2-komponent maling, klare lakker, billakker, bejdser og træbeskyttelsesmidler.

5.3 Uegnede coatingmaterialer

Vægmaling (emulsionsmalinger) osv., alkaliske og syreholdige malinger. Coatingmaterialer med et flammepunkt på under 21 °C.

5.4 Klargøring af coatingmaterialet

Den medfølgende sprayanordning kan bruges til at sprøjte maling, lak og dæklag, der er ufortyndet eller let fortyndet.

- Rør materialet op og hæld den nødvendige mængde i malingsbeholderen.

Fortyndingsvejledning
Sprøjtet materiale
Dæklag	ufortyndet
Træbeskyttelsesmidler, bejdsemidler olier, desinfektionsmidler, plantebeskyttende midler	ufortyndet
Malinger indeholdende opløsningsmidler og vandopløselige malinger, grundere, lakmaling til biler, dæklag med tyk finish	fortyndes med 5 - 10 %

- Hvis sprøjtekapaciteten er for lav, tilsættes 5 - 10 % fortynder trin-for-trin, indtil sprøjtekapaciteten opfylder dine krav.

6 OPSTART

6.1 Fortynding

Husk altid at afbryde strømforbindelsen før De fylder malebeboolderen med det materiale, der skal sprøjtes.

De fleste malinger leveres klar til påstrygning med pensel, og skal derfor fortyndes før de er egnede til sprøjtning. Følg fabrikantens anvisninger til fortynding af maling, der skal påføres ved brug af sprøjtepistol. Viskositetsbægeret kan være en hjælp til at afgøre om malingen har den rette viskositet. For at måle viskositeten skal De fylde bægeret til randen med maling. Tag tid på hvor lang tid det tager for al malingen at løbe tilbage i dåsen.

Tabellen herunder viser den anbefalede tid for forskellige typer materialer.

Viskositetstabel

Sprøjtemateriale	Tilbageløbstid i sekunder
Olieemalje	25-45
Oliebaseret primer	30-50
Lak (fernis)	20-55
Lak/slibeforseglingsmiddel	25-40
Oliefarve	Ingen fortynding påkrævet
Klar forsegler	Ingen fortynding påkrævet
Polyurethan	Ingen fortynding påkrævet

Hvis det tager malingen længere end den anbefalede tid at løbe tilbage i dåsen, skal den fortyndes yderligere. Bland en lille mångde med den passende fortynder og brug viskositetsprøven, indtil den rette viskositet er opnået. Nogle materialer, der er egnede til sprøjtning, indeholder partikler og klumper. Disse materialer skal filtreres, før de fyldes på malebeholderen.

Før der sluttes strøm til apparatet, skal det sikres, at netspændingen svarer til oplysningerne på typeskiltet.

- Skru beholderen af sprøjtepistolen.

- Justering af sugeslangen (Fig. 2).

Hvis sugeslangen sidder korrekt, kan hele beholderens indhold sprøjtes ud med kun ganske lave forekomster af restmængder.

Når der arbejdes på liggende arbejdsemner: Drej sugeslangen fremad (Fig. 2 A).

Sprøjtearbejde ved arbejde på overliggende arbejdsemner. Drej sugeslangen bagud (Fig. 2 B).

- Anbring beholderen på et ark papir, hæld det klargjorte coatingmateriale i beholderen og skru beholderen fast på sprøjtepistolen.

- Apparatet må kun anbringes på en plan og ren overflade. Ellers kan apparatet vælte!

- Juster spøjteindstillingen på sprøjtepistolen.

Der kan vælges mellem tre forskellige sprøjtestråleindstillinger på sprøjtepistolen, afhængig af anvendelse og arbejdsemne.

Valg af sprøjteindstilling

Fig. 3 A = horizontal, tyk stråle

Fig. 3 B = rund stråle

Fig. 3 C = vertikal, tyk stråle

Sprøjtemønsterindikatoren sidder på den forreste del af sprøjten (Fig. 3D, A). Med pilens spids mod fremspringet på spidsen (Fig. 3D, B).

6.2 Justering af den ønskede sprøjteindstilling (Fig. 4)

Løsn omløbermøtrikken (2) en smule, og drej luft hætten (1) til den ønskede sprøjteposition.

Spænd derefter omløbermøtrikken.

ADVARSEL! Fare for tilskadekomst! Træk aldrig i aftrækkerbøjlen, mens lufthætten justeres.

6.3 Justering af materialemængde (Fig. 5)

Bestem materialemængden ved at dreje på regulatoren på sprøjtepistolens aftrækkerbøjle.

- drej nedad

lavere materialemængde.

+ drej opad

højere materialemængde.

6.4 Sprøjteteknik

• Sprøjteresultatet er meget afhængigt af, at arbejdsfladen er glat og ren. Derfor skal arbejdsfladen forberedes omhyggeligt og holdes fri for støv.
• Dæk alle overflader, som ikke skal sprøjtes.
• Tildæk gevind eller lignende dele på arbejdsemnet.
• Det anbefales at teste sprøjtepistolen på pap eller tilsvarende flade for at finde den rette indstilling.

Vigtigt: Begynd at sprøjte uden for målområdet og undgå at afbryde arbejdet inden for målområdet.

• Korrekt (Fig. 6a):. Sørg for at holde sprøjtepistolen med en jævn afstand på ca. 10 - 30 cm til arbejdsemnet.
• Forkert (Fig. 6b): kraftig ophobning af sprøjtetåge, ujævn overfladekvalitet.
• Bevæg sprøjtepistolen jævnt krydsvis eller op-og-ned afhængigt af det indstillede sprøjtemønster.
• En jævn bevægelse af sprøjtepistolen resulterer i en jævn overfladekvalitet.
• Hvis coatingmaterialet ophobes på dysen (A) og lufthætten (B) (Fig. 7), skal begge dele rengøres med opløsningsmiddel eller vand.

6.5 Afbryd arbejdet (max. 4 timer)

■ Sluk for apparatet.
- Rengør altid apparatet straks efter brug af 2-komponent lak.

7 NEDLUKNING OG RENG∅RING

Korrekt rengøring er en forudsætning for problemfri drift af sprøjtepistolen. Garantikrav accepteres ikke i tilfælde af forkert eller manglende rengøring.

• Træk stikket ud af stikkontakten. Udluft beholderen i tilfælde af længere pauser samt efter arbejdet er afsluttet. Dette kan gøres ved kortvarigt at åbne og derefter lukke beholderen, eller ved at klemme op aftrækkerbøjlen og tømme malingen ned i den oprindelige malingbeholder.
• Skil sprøjtepistolen af. Tryk oplåsningsknappen (Fig. 8 A) nedad.
• Skru beholderen af. Tøm resterende coatingmateriale tilbage i kanisteren.
• Rengør beholderen og sugeslangen med en børste.
• Hæld opløsningsmiddel eller vand i beholderen. Skru beholderenpå igen. Brug kun opløsningsmidler med et flammepunkt over 21 °C.
  ■ Saml pistolen igen.
• Sæt stikket i kontakten, tænd for apparatet og sprøjt opløsningsmiddel eller vand i en beholder eller på en klud.
• Gentag ovenstående procedure, indtil opløsningsmidlet eller vandet fra dysen er klar.
  ■ Sluk apparatet og tag stikket ud af kontakten.

FORSIGTIG! Rengør aldrig pakninger, membran og dyse eller lufthuller i sprøjtepistolen med metalgenstande.

Udluftningsslangen og membranen er kun modstandsdygtige over for opløsningsmidler i begrænset omfang. Må ikke nedsænkes i opløsningsmiddel, kun tørres.

ADVARSEL! Sprøjtepistolens bageste del må aldrig holdes under vand eller nedsænkes i væsker. Apparatets hus må kun rengøres med en fugtig klud.

• Rengør sprøjtepistol og beholder udvendigt med en klud vædet i opløsningsmiddel eller vand.
• Skru omløbermøtrikken af og fjern lufthætte og dyse. Rengør lufthætte og dyse med en børste og opløsningsmiddel eller vand.

8 VEDLIGEHOLDELSE

Skift luftfilteret, hvis det er snavset (Fig. 9, punkt 7).

ADVARSEL! Brug aldrig apparatet uden luftfilter, da snavs kan blive suget ind og forstyrre apparatets funktion.

8.1 Fejlfinding

Problem	Årsag	Afhjælpning
Coatingmaterialet kommer ikke ud af dysen	Dysen er tilstoppetFøderøret er tilstoppetMaterialemændeindstillingen er drejet for langt til venstre (-)Føderøret sidder løstIngen trykopbygning i beholderen	RengørRengørDrej til højre (+)IndsætStram beholderen
Coatingmaterialet kommer ikke ud af dysen	Dysen er løsDysen er slidtDysepakningen er slidtCoatingmateriale ophobes på lufthætte, dyse eller nål	StramSkiftSkiftRengør
Forstøvningen er for grov	Coatingmaterialets viskositet er for højMaterialemængden er for høj Justeringsskruen til materialemængde er drejet for langt til højre (+)Dysen er forurenetLuftfilteret er meget snavsetFor lav trykopbygning i beholderen	FortyndDrej justeringsskruen for materialemængde til venstre (-)RengørSkiftStram beholderen
Sprøjtestrålen pulserer	Coatingmaterialet i beholderen løber udLuftfilteret er meget snavset	GenopfyldSkift
Coatingmaterialet "løber"	Der er påført for meget coatingmateriale	Drejmængdejusteringsskruen til venstre (-)
For meget tåge fra coatingmaterialet (Oversprøjtning)	Afstanden til arbejdsemnet er for storDer er påført for meget coatingmateriale	Reducer afstanden. Drejmængdejusteringsskruen til venstre (-)
Maing i den ventilerende slange	Tilsmudset membranDefekt membran	Rengør membranenUdskift membranen

9 TEKNISKE DATA

Mærkeeffekt	500 W
Mærkespænding	220-240 V
Mærkefrekvens	50 Hz
Kulbørstemotor	Ja
Dysediameter	2,6 mm
Justerbar dyse	Ja
Flowhastighed	900 g/min
Maks. viskositet	100 din/sec
Kabellængde	2 m
Tankkapacitet	0,8 l
Justerbar regulator til malingflow	Ja
Rengøringsvenlig	Ja
Sprøjtemønstre	3
Rundt sprøjtemønster	Ja
Vandret sprøjtemønster	Ja
Lodret sprøjtemønster	Ja
Hurtigt udskifteligt filter	Ja
Hurtigudløser	Ja
Blødt greb	Ja

10 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)
Lydtryksniveau LpA	82 dB(A)
Lydeffektniveau LwA	93 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

aw (Vibrationsniveau):

<2,5 m/s²

K = 1,5 ~m / s^2

11 GARANTI

• Produktet dækkes af garanti i henhold til gældende retlige bestemmelser i en periode på 36 måneder fra den første købers købsdato.
• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.
• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.
• Du kan altid få mere information på tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.
• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)
• Købskvitteringen skal opbevares som bevis på købsdatoen.
• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

12 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed som eneansvarlig, at

Apparatbeskrivelse: MALERSPR∅JTEPISTOL 500 W

Varemærke: POWERplus

Varenummer: POWX354

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg):

2006/42/EC

2014/30/EU

2011/65/EU

Europæiske harmoniserede standarder (herunder eventuelle tillæg):

EN60745-1:2009

EN50580:2012

EN IEC55014-1 : 2021

EN IEC55014-2:2021

EN IEC61000-3-2:2019

EN61000-3-3:2013

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Mertens Ludo

Ludo Mertens

Certificeringsleder
