Produkta veids	Krāsas smidzinātājs (krāsas strūklas)
Zīmols	PowerPlus
Modelis	POWX354
Nominālā jauda	500 W
Nominālais spriegums	220-240 V ~ 50 Hz
Sprauslas diametrs	2,6 mm (rezerves sprausla 1,8 mm iekļauta)
Plūsmas ātrums	900 g/min
Maksimālā viskozitāte	100 din/s
Tvertnes ietilpība	0,8 L
Kabeļa garums	2 m
Strūklas formas	3 (apļveida, horizontāla, vertikāla)
Produkta tilpuma regulēšana	Jā, ar ritenīti
Oglekļa suku motors	Jā
Mīksta satvēriena rokturis	Jā
Ātra tvertnes atvienošana	Jā
Nomaināms gaisa filtrs	Jā
Skaņas spiediena līmenis	82 dB(A)
Skaņas jaudas līmenis	93 dB(A)
Vibrācijas	< 2,5 m/s²
Garantija	36 mēneši
Standarti	CE, EN 60745-1, EN 50580

Bieži uzdotie jautājumi - POWX354 PowerPlus

Kā atšķaidīt krāsu šim smidzinātājam?

Sekojiet krāsas ražotāja ieteikumiem. Izmantojiet pievienoto viskozitātes kausu: eļļas lakai mērķējiet uz 25-45 sekundēm; eļļas gruntskrāsai 30-50 sekundes. Ja krāsa ir biezāka, pakāpeniski pievienojiet 5-10 % piemērota atšķaidītāja.

Kādi krāsu veidi ir piemēroti?

Ūdens vai šķīdinātāju bāzes krāsas, apdares krāsas, gruntskrāsas, divkomponentu krāsas, lazūras, koksnes aizsardzības līdzekļi. Neizmantojiet sienu krāsas (emulsijas), skābas vai sārmainas krāsas, kā arī produktus ar uzliesmošanas temperatūru zem 21 °C.

Kā regulēt strūklas formu?

Nedaudz atskrūvējiet savienotājuzgriezni (2), pagrieziet gaisa galvu (1) vēlamajā pozīcijā (apļveida, horizontāla vai vertikāla strūkla), pēc tam pievelciet uzgriezni. Regulēšanas laikā nekad nespiediet mēlīti.

Kā tīrīt smidzinātāju pēc lietošanas?

Atvienojiet ierīci. Iztukšojiet tvertni, izjauciet detaļas, nospiežot atbloķēšanas pogu. Notīriet tvertni un sūkšanas cauruli ar suku un neuzliesmojošu šķīdinātāju (uzliesmošanas temperatūra >21 °C). Salieciet atpakaļ, izsmidziniet šķīdinātāju, līdz tas iznāk dzidrs. Netīriet blīves, membrānu, sprauslu vai gaisa atveres ar metāla priekšmetiem.

Ko darīt, ja sprausla ir aizsērējusi?

Atvienojiet instrumentu. Noņemiet sprauslu un gaisa galvu. Notīriet tos ar suku un šķīdinātāju vai ūdeni. Pārbaudiet arī sūkšanas cauruli un gaisa filtru. Ja plūsma joprojām ir vāja, atšķaidiet krāsu vairāk.

Kādi drošības pasākumi jāievēro?

Valkājiet aizsargbrilles, elpceļu masku un dzirdes aizsardzību, ja trokšņa līmenis pārsniedz 85 dB(A). Nekad nevērsiet pret cilvēku vai dzīvnieku. Nodrošiniet labu ventilāciju. Neizsmidziniet liesmas vai aizdegšanās avotu tuvumā. Vienmēr atvienojiet ierīci pirms tvertnes uzpildīšanas vai tīrīšanas.

Kā nomainīt gaisa filtru?

Gaisa filtrs atrodas aiz vāka (9. att., elements 7). Atveriet vāku, izņemiet netīro filtru un nomainiet to ar jaunu. Nekad neizmantojiet instrumentu bez filtra, lai neiesūktu netīrumus.

Kāda ir produkta garantija?

Garantija ir 36 mēneši no pirmā lietotāja iegādes datuma. Tā sedz materiālu un ražošanas defektus, bet ne normālu nolietojumu (suku, kabeļu utt.) vai bojājumus, kas radušies nepareizas lietošanas dēļ. Saglabājiet pirkuma čeku.

Ko darīt, ja krāsa tek uz virsmas?

Tas ir saistīts ar produkta pārpalikumu. Pagrieziet tilpuma regulēšanas skrūvi pa kreisi (simbols -), lai samazinātu plūsmu. Pārbaudiet arī, vai sprausla nav aizsērējusi un vai ievērojat izsmidzināšanas attālumu (10-30 cm).

Kā uzglabāt ierīci?

Pēc pilnīgas tīrīšanas salieciet smidzinātāju bez krāsas. Uzglabājiet to sausā vietā, bērniem nepieejamā vietā. Neaptiniet kabeli ap instrumentu. Ja nelietojat to ilgāk par 4 stundām, nekavējoties notīriet, lai izvairītos no žāvētiem atlikumiem.

LIETOŠANAS INSTRUKCIJA POWX354 PowerPlus

1 APRAKSTS (A ATTÉLS) 2
2 IEPAKOJUMA SATURA SARAKSTS....2
3 APZIMEJUMI 2
4 VISPARİGI IERİCES EKSPLUATÄCIJAS DROŠĪBAS NOTEIKUMI 3
4.1 Darba vieta 3
4.2 Elektrodrošiba....3
4.3 Personāla drošība....3
4.4 Darbarika lietošana un apkopšana ....4
4.5 Apkopes serviss .... 4
5 PAPILDU DROŠIBAS INSTRUKCIJA....4
5.1 Nekavējoties izslēdziet smidzinātāju, ja: 5
5.2 Segmateriāli, kurus drīkst izmantot ar šo ierīci....5
5.3 Segmateriāli, kuriem ierīce nav paredzēta....5
5.4 Segmateriāla sagatavošana ....5
6 DARBA SĀKŠANA 6
6.1 Atškaidīšana....6
6.2 Vēlamās strūklas formas noregulēšana (4. att.)....7
6.3 Materiāla padeves regulēšana (5. att.) 7
6.4 Smidzināšanas metode....7
6.5 Darba pārtraukšana pēc 4 stundu maks. darba laika....7
7 DARBA PABEIGŠANA UN APARĀTA TĪRĪŠANA......7
8 APKOPE....8
8.1 Problēmu novēršana....8
9 TEHNISKIE DATI 9
10 TROKSNIS....10
11 GARANTIJA....10
12 VIDE....11
13 ATBILSTĪBAS DEKLARĀCIJA....11

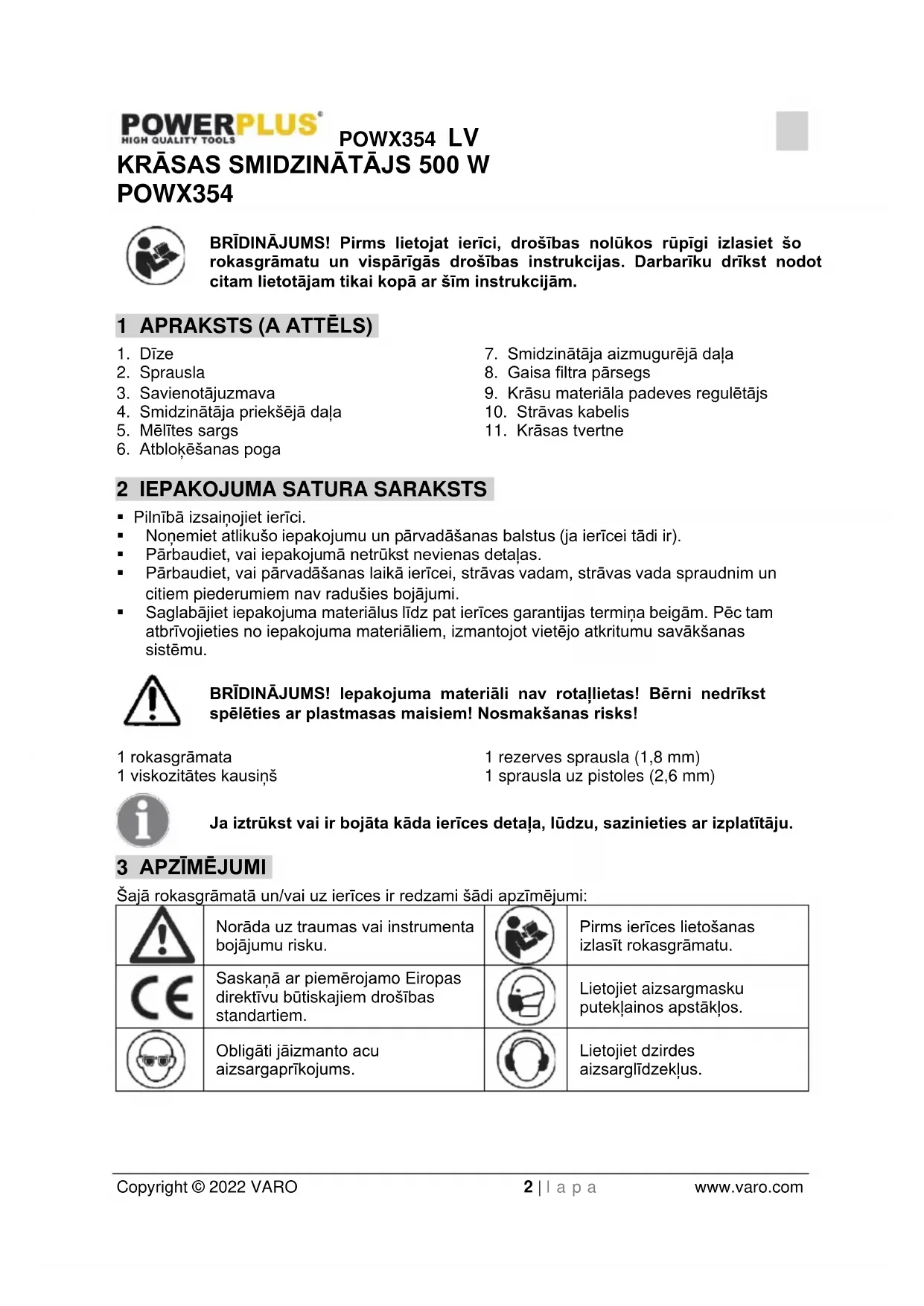

KRASAS SMIDZINATAS 500 W POWX354

BRĪDINĀJUMS! Pirms lietojat ierīci, drošības nolūkos rūpīgi izlasiet šo rokasgrāmatu un vispārīgās drošības instrukcijas. Darbarīku drīkst nodot citam lietotājam tikai kopā ar šīm instrukcijām.

1 APRAKSTS (A ATTËLS)

1. Dīze
2. Sprausla
3. Savienotājuzmava
4. Smidzinātāja priekšējā daļa
5. Mēlītes sargs

6. Atblokēšanas poga

7. Smidzinātāja aizmugurējā daļa

8. Gaisa filtra pārsegs
9. Krāsu materiāla padeves regulētājs
10. Strāvas kabelis
11. Krāsas tvertne

2 IEPAKOJUMA SATURA SARAKSTS

• Pilnībā izsainojiet ierīci.
• Noņemiet atlikušo iepakojumu un pārvadāšanas balstus (ja ierīcei tādi ir).
• Pārbaudiet, vai iepakojumā netrūkst nevienas detaļas.
• Pārbaudiet, vai pārvadāšanas laikā ierīcei, strāvas vadam, strāvas vada spraudnim un citiem piederumiem nav radušies bojājumi.
• Saglabājiet iepakojuma materiālus līdz pat ierīces garantijas termina beigām. Pēc tam atbrīvojieties no iepakojuma materiāliem, izmantojot vietējo atkritumu savākšanas sistēmu.

BRĪDINĀJUMS! lepakojuma materiāli nav rotaļlietas! Bērni nedrīkst spēlēties ar plastmasas maisiem! Nosmakšanas risks!

1 rokasgrāmata

1 viskozitātes kausiņš

1 rezerves sprausla (1,8 mm)
1 sprausla uz pistoles (2,6 mm)

Ja iztrūkst vai ir bojāta kāda ierīces detaļa, lūdzu, sazinieties ar izplatītāju.

3 APZİMĚJUMI

Šajā rokasgrāmatā un/vai uz ierīces ir redzami šādi apzīmējumi:

	Norāda uz traumas vai instrumenta bojājumu risku.		Pirms ierīces lietošanas izlasīt rokasgrāmatu.
	Saskaņā ar piemērojamo Eiropas direktīvu būtiskajiem drošības standartiem.		Lietojiet aizsargmasku puteklainos apstākļos.
	Obligāti jāizmanto acu aizsargaprīkojums.		Lietojiet dzirdes aizsarglīdzekļus.

4 VISPARİGI IERİCES EKSPLUATÄCIJAS DROŠĪBAS NOTEIKUMI

Izlasiet visus drošības brīdinājumus un instrukcijas. Brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai smagus savainojumus. Saglabājiet visus brīdinājums un instrukcijas turpmākām atsaucēm. Brīdinājumos termins „darbarīks” attiecas uz darbarīku, ko darbina no elektrotīkla (ar strāvas vadu) vai ar akumulatoru (bez strāvas vada).

4.1 Darba vieta

• Darba vietai jābūt tīrai un pietiekami izgaismotai. Netīrās un tumšās darba vietās ir paaugstināts traumu gūšanas risks.
• Nelietojiet darbarīkus sprādzienbīstamās vidēs (piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā). Darbarīki rada dzirksteles, kas var aizdedzināt putekļus vai izgarojumus.
• Strādājot ar darbarīku, bērniem un klātesošajiem jābūt drošā attālumā. Novēršot uzmanību, jūs varat zaudēt kontroli pār darbarīku.

4.2 Elektrodrošība

Vienmēr pārbaudiet, vai barošanas avots atbilst spriegumam, kas norādīts uz darbarīka tehnisko datu plāksnītes.

• Darbarīka strāvas vada spraudnim jāatbilst kontaktligzdai. Strāvas vada spraudni nedrīkst pārveidot. lezemētus darbarīkus nedrīkst lietot ar adaptera spraudņiem. Nepārveidoti strāvas vada spraudni un atbilstošas kontaktligzdas samazinās elektrošoka risku.
• Nepieskarieties iezemētiem priekšmetiem, piemēram, cauruļvadiem, radiatoriem un ledusskapjiem. Pieskaroties iezemētiem priekšmetiem, pakļausiet sevi elektrošoka riskam.
• Nepakļaujiet darbarīkus lietus vai mitruma iedarbībai. Ja darbarīkā iekļūs ūdens, tad paklausiet sevi elektrošoka riskam.
• Nelietojiet strāvas vadu nepareizā veidā. Nekad nelietojiet strāvas vadu, lai darbarīku nestu, vilktu vai atslēgtu no barošanas avota. Turiet vadu drošā attālumā no siltuma avotiem, eļļas, asām malām un kustīgām detaļām. Bojāts vads paaugstina elektrošoka risku.
• Strādājot ar darbarīku ārpus telpām, lietojiet pagarinātāju, kas ir piemērots lietošanai ārpus telpām. Lietojot vadu, kas ir piemērots lietošanai ārpus telpām, samazināsiet elektrošoka risku.
• Ja darbarīku nepieciešams lietot mitrā darba vietā, lietojiet uz diferenciālo strāvu reagējošu automātslēdzi (RCD). RCD samazinās elektrošoka risku.

4.3 Personāla drošība

• Strādājot ar darbarīku, esiet modri, uzmaniet savu darbu un rīkojieties saprātīgi. Nelietojiet darbarīku, kad esat noguruši, alkoholisku, narkotisku vielu reibumā vai lietojat medikamentus. Strādājot ar darbarīkiem, pat vissīkākā neuzmanība var radīt smagas traumas.
• Lietojiet aizsargaprīkojumu. Vienmēr lietojiet aizsargbrilles. Lietojot aizsargaprīkojumu, piemēram, elpošanas aizsargmasku, neslīdošus apavus, kiveri vai dzirdes aizsargus, samazināsiet miesas bojājumu gūšanas risku.
• Uzmanieties no nejaušas darbarīka ieslēgšanas. Pirms darbarīka strāvas vadu iespraužat kontaktligzdā, pārliecinieties, vai darbarīka ieslēgšanas/izslēgšanas slēdzis ir izslēgšanas pozīcijā. Ja, pārnēsājot darbarīkus, turēsiet pirkstu uz ieslēgšanas/izslēgšanas slēdža vai barošanas avotam pieslēgsiet ieslēgtu darbarīku, paklausiet sevi traumu gūšanas riskam.

• Pirms darbarīka iedarbināšanas noņemiet regulēšanas atslēgu vai uzgriežņatslēgu. Ja, ieslēdzot darbarīku, uz tā rotējošās daļas joprojām ir uzstādīta uzgriežņatslēga vai regulēšanas atslēga, paklausiet sevi traumu gūšanas riskam.

• Necentieties aizsniegt grūti aizsniedzamas vietas. Vienmēr nodrošiniet stabilu pamatu un līdzsvaryu. Negaidītās situācijās tas laus labāk vadīt darbarīku.

• Uzvelciet piemērotu darba apgērbu. Nevalkājiet brīvu apgērbu vai rotaslietas. Uzmanieties, lai mati, apgērbs un cimdi būtu drošā attālumā no kustīgajām detaļām. Brīvs apgērbs, rotaslietas vai gari mati var iekerties kustīgaiās detalās.
• Ja ierīcēm ir paredzēts pieslēgt putekļu atsūcēju vai maisu, pārbaudiet, vai tas ir pieslēgts un uzstādīts pareizi. Šīs ierīces samazinās ar putekliem saistītu traumu gūšanas risku.

4.4 Darbarika lietošana un apkopšana

• Nelietojiet darbarīku ar spēku. Lietojiet attiecīgajam uzdevumam vispiemērotāko darbarīku. Pareizais darbarīks, lietots saskaņā ar instrukcijām, uzdevumu paveiks labāk un drošāk
• Nelietojiet darbarīku, ja to nevar ieslēgt vai izslēgt ar slēdzi. Ikviens darbarīks ar bojātu ieslēgšanas/izslēgšanas slēdzi ir bīstams un jānodod remontā.
• Ja vēlaties darbarīku noregulēt, nomainīt piederumus vai novietot darbarīku uzglabāšanā, izraujiet strāvas vada spraudni no barošanas avota. Tādējādi samazināsiet darbarīka neiaušas ieslēgšanas risku.
• Uzglabājiet darbarīkus bērniem nepieejamā vietā un neļaujiet ar tiem strādāt cilvēkiem, kuri nav iepazinušies ar to darbības principiem un šīm instrukcijām. Nepietiekami izglītotu lietotāju rokās darbarīki ir bīstami.
• Darbarīkiem regulāri jāveic apkope. Pārbaudiet, vai darbarīka rotējošas detaļas ir pareizi iecentrētas un nenobloķējas. Pārbaudiet, vai neviena darbarīka detaļa nav bojāta, kā arī pievērsiet uzmanību citiem faktoriem, kas var ietekmēt darbarīka darbību. Ja konstatējat bojājumus, nelietojiet darbarīku, bet nododiet to remontā. Nepareiza apkope ir viens no biežākaijem nelajmes gadījumu cēloniem.
• Griezējinstrumentu asmeņiem jābūt asiem un tīriem. Pareizi apkopti griezējinstrumenti ar asiem asmeniem griež labāk un ir vieglāk vadāmi.
• Lietojiet darbarikus, piederumus, uzgalus utt. saskaņā ar šīm instrukcijām un pareizā veidā. Nemiet vērā arī darba apstāklus un veicamo darbu. Ja darbarīku lietosiet tam neparedzētiem darbiem, paklausiet sevi traumu gušanas riskam.

4.5 Apkopes serviss

- Darbarikam apkopes servisu drīkst veikt tikai kvalificēts speciālists, izmantojot vienīgi identiskas rezerves dalas. Tas nodrošinās darbarika drošu izmantošanu arī turpmāk.

5 PAPILDU DROŠĪBAS INSTRUKCIJA

■ NEKĀDĀ GADĪJUMĀ NESMIDZINĀT PRET PERSONĀM - NEKAD nepavērsiet sprauslu pret citu personu vai dzīvnieku. Nelauijet izsmidzinātajām vielām nonākt saskarē ar ādu.
- UZLIESMOŠANAS TEMPERATŪRA - Šo smidzinātāju nedrīkst izmantot ar viegli uzliesmojošām krāsām vai šķīdumiem, kuru uzliesmošanas temperatūra ir zemāka par 32 °C.
- VENTILĆCIJA - Veicot krāsošanu, pārliecinieties, ka darba vietā ir nodrošināta pietiekoša ventilācija.
■ SPRAUSLAS UZGALIS - Lietošanas laikā vienmēr atstāijiet sprauslas uzgali uzstādītu.
- APZINIETIES DARBA VIDI - Nelietojiet krāsas smidzinātāju, ja pastāv aizdegšanās vai sprādziena risks.
- ŝEMIET VĒRĀ BĪSTAMĪBAS FAKTORUS - ŝemiet vērā izsmidzināmās vielas potenciālo bīstamību un ievērojiet uz iepakojuma atrodamos marķējumus vai ražotāja sagādāto informāciju.
■ NEDRĪKST IZSMIDZINĀT - Nedrīkst izsmidzināt vielas, kuru bīstamība nay zināma.
- LIETOJIET ACU AIZSARGAPRÍKOJUMU - Vienmēr lietojiet piemērotu acu aizsargaprīkojumu, lai nepielautu bīstamu garainu vai tvaiku ieklūšanu acīs.

• LIETOJIET SEJAS MASKU - Nekādā gadījumā nelietojiet krāsu smidzinātāju bez sejas maskas.
• SARGĀJIET SAVU DZIRDI - Lietojiet ausu aizsargaprīkojumu, ja trokšņa līmenis pārsniedz 85 dB(A).
• KOPIET SAVUS DARBARIKUS - Gādājiet par smidzinātāja, krāsas tvertnes un sprauslu tīrību. Nedrīkst tīrīt ar viegli uzliesmojošiem šķidrumiem, kuru uzliesmošanas temperatūra ir zemāka par 32 °C. Regulāri pārbaudiet, vai strāvas kabelis nav bojāts, un bojājumu gadījumā sazinieties ar kvalificētu speciālistu, lai to aizvietotu.
• ATKLĀTA LIESMA - Nesmidziniet atklātas liesmas vai karstu ierīču tuvumā.
  ■ SMĒKĒŠANA - Veicot smidzināšanu, smēkēt ir aizliegts.
• ATŠKAIDIŠANA - Pirms krāsu vai citu materiālu izmantošanas vienmēr izlasiet ražotāja ieteikumus par atškaidīšanu.
  STRĀVAS PADEVES ATVIENOŠANA - Veicot krāsas tvertnes uzpildīšanu vai smidzinātāja tīrīšanu, vienmēr atvienojiet ierīci no elektrotīkla.
• IZSLĘDZIET APARĀTU, KAD NEVEICAT KRĀSOŠANU - Izvairieties no ierīces darbināšanas, kad plūsmas regulēšanas slēdzis ir pilnīgi aizvērtā pozīcijā.

Mēs neesam atbildīgi par kaitējumu, kas radies nepiemērotu vielu vai nepareizi atšķaidītu krāsu izmantošanas rezultātā, vai nepietiekamas ventilācijas rezultātā radušos veselības apdraudējumu.

5.1 Nekavējoties izslēdziet smidzinātāju, ja:

radušies strāvas spraudņa vai kabeļa traucējumi vai bojājumi;
■ slēdzis ir defektīvs;
- ir sajūtama sviluma smaka.

5.2 Segmateriāli, kurus drīkst izmantot ar šo ierīci

Üdens un škīdinātāju bāzes krāsas, apdares vielas, gruntis, divkomponentu krāsas, bezkrāsainas apdares vielas, auto krāsas, koksnes tonēšanas lakas un koksnes aizsardzības līdzekļi.

5.3 Segmateriāli, kuriem ierīce nav paredzēta

Sienu krāsas (emulsijas krāsas) u.tml., sārmainas vai skābas vides krāsas. Segmateriāli, kuru uzliesmošanas temperatūra ir zemāka par 21 °C.

5.4 Segmateriāla sagatavošana

lekļauto smidzināšanas uzgali var izmantot neatšķaidītu vai nedaudz atšķaidītu krāsu, laku, glazūru smidzināšanai.

- Samaisiet krāsas materiālu un iepildiet nepieciešamo daudzumu krāsas tvertnē.

Atškaidīšanas ieteikumi
Smidzināmais materiāls
Glazūras	neatškaidīt
Koksnes aizsardzības līdzekļi, kodinātāji, eļļas, dezinfekcijas līdzekļi, augu aizsardzības līdzekļi	neatškaidīt
Ūdenī škīstošas krāsas un krāsas ar škīdinātājiem, gruntis, auto krāsas, glazūras	atškaidīt par 5 - 10%

- Ja krāsas smidzinātāja ražīgums ir pārāk zems, pakāpeniski atškaidiet par 5 - 10% līdz sasniedzat vēlamo ražīgumu.

6 DARBA SĀKŠANA

6.1 Atškaidišana

Pirms krāsas tvertnes uzpildīšanas ar izsmidzināmo materiālu vienmēr atvienojiet ierīci no barošanas tikla.

Vairums krāsu ir piemērotas krāsošanai ar otu, un pirms smidzināšanas tās ir jāatšķaida. levērojiet ražotāja dotās norādes par krāsas atšķaidīšanu, ja tā tiek izmantota ar izsmidzināšanas pistoli. Viskozitātes kausinņš jums palīdzēs noteikt izmantojamās krāsas viskozitāti. Lai noteiktu viskozitāti, uzpildiet kausinņu līdz malām ar krāsu. Uznemiet laiku, kas nepieciešams, lai kausinņu atkal iztukšotu.

Šī tabula parāda ieteicamo laiku dažāda veida materiāliem.

Viskozitātes tabula

Izsmidzināmais materiāls	Iztecēšanas laiks sekundēs
Ellas emalja	25-45
Gruntskrāsa uz ellas bāzes	30-50
Lakas virskārta	20-55
Laka/lakas slīpēšanas aizpildītājs	25-40
Ellas traips	Jāatšķaida
Caurspīdīgs aizpildītājs	Jāatšķaida
Poliuretāns	Jāatšķaida

Ja krāsas iztecēšanai nepieciešams ilgāks laiks nekā norādīts, jāveic atkārtota šķaidīšana. lemaisiet nelielu daudzumu piemērota šķaidītāja un izmantojiet viskozitātes testu, kamēr tiek sasniegts piemērots krāsas biezums. Daži izsmidzināmie materiāli satur sīkas daļinas vai kunkuļus. Pirms uzpildīšanas tvertnē šie materiāli ir jāizfiltrē.

Pirms ierīces pieslēgšanas elektrotīklam pārliecinieties, vai elektrības padeves spriegums atbilst datu plāksnītē norādītajai vērtībai.

- Atskrūvējot, nonemiet krāsas tvertni no smidzinātāja.

- Pareizi novietojiet sūknēšanas caurulīti (2. att.).

Ja sūknēšanas caurulīte ir novietota pareizi, ir iespējams izsmidzināt gandrīz visu tvertnes satur bez pārpalikuma.

Apstrādājot zemei paralēlas virsmas: pagrieziet sūknēšanas caurulīti uz priekšpusi (attēls 2A). Apstrādājot virsmas, kas atrodas virs lietotāja: pagrieziet sūknēšanas caurulīti uz aizmuguri (attēls 2 B).

• Novietojiet tvertni uz papīra lapas, iepildiet iepriekš sagatavoto segmateriālu un cieši pieskrūvējiet tvertni pie smidzinātāja.
• Novietojiet ierīci stāvēšanai vienīgi uz tīras, līdzenas virsmas. Pretējā gadījumā ierīce var apgāzties.
  ■ Noregulējiet smidzinātāja strūklas iestatījumu.

Krāsas smidzinātāju var izmantot ar vienu no trīs strūklas formām atbilstoši pielietojumam un krāsojamajai virsmai.

Strūklas iestatījuma regulēšana

Attēls 3A = horizontāla, ovāla strūkla

Attēls 3B = apala strūkla

Attēls 3C = vertikāla, ovāla strūkla

Smidzinātāja priekšpusē ir redzamas norādes par strūklas formu (attēls 3D, A). Bultiņai ir jāsakrīt ar izvirzījumu uz uzgaļa (Attēls 3D, B).

6.2 Vēlamās strūklas formas noregulēšana (4. att.)

Kad savienotājuzmava (2) ir nedaudz atskrūvēta, pagrieziet dīzi (1) vēlamajai strūklas formai atbilstošā pozīcijā. Tad cieši pievelciet savienotājuzmavu.

UZMANĪBU! Pastāv ievainojumu risks! Dīzes regulēšanas laikā nekādā gadījumā nepavelciet mēlītes sargu.

6.3 Materiāla padeves regulēšana (5. att.)

Noregulējiet materiāla padevi, pagriežot regulēšanas slēdzi, kas atrodas uz smidzinātāja mēlītes sarga.

• pagriežot uz leju zemāka padeve.
• pagriežot uz augšu augstāka padeve.

6.4 Smidzināšanas metode

• Krāsojuma kvalitāte ir ľoti atkarīga no krāsojamās virsmas līdzenuma un tīrības. Tādēļ krāsojamā virsma ir rūpīgi jāsagatavo, un ir jānoslauka putekli.
• Aizklājiet virsmas, ko nevēlaties nokrāsot.
• Uz krāsojamā objekta aizklājiet skrūvju vītnes un līdzīgas detalas.
• Pareiza iestatijuma noteikšanai ir ieteicams vispirms pārbaudīt strūklu uz kartona vai līdzīgas virsmas.

Svarīgi: sāciet izsmidzināšanu pirms krāsojamās virsmas, un izvairieties no nevienmērīgas krāsas uzklāšanas.

• Pareiza krāsošana (attēls 6a): vienmēr turiet smidzinātāju vienādā attālumā no krāsojamās virsmas, aptuveni 10 - 30 cm.
• Nepareiza krāsošana (attēls 6b): daudz krāsas putekļu nosēdumu, nevienmērīgs krāsojums.
• Virziet krāsas smidzinātāju vienmērīgi sāņus vai augšup un lejup atkarībā no izvēlētās strūklas formas.
• Krāsošanas pistoles vienmērīga kustība nodrošina vienmērīgu virsmas krāsojumu.
• Kad uz sprauslas (A) vai dīzes (B) sakrājas segmateriāla nosēdumi (7. att.), veiciet abu detaļu tīrīšanu ar škīdinātāju vai ūdeni.

6.5 Darba pārtraukšana pēc 4 stundu maks. darba laika

• Izslēdziet aparātu.
• Veicot apstrādi ar divkomponentu lakām, nekavējoties iztīriet ierīci.

7 DARBA PABEIGŠANA UN APARĀTA TĪRĪŠANA

Lai nodrošinātu krāsošanas ierīces netraucētu darbību, ir pareizi jāveic tīrīšana. Ja ierīce netiek tīrīta vai tiek tīrīta nepareizi, traucējumu gadījumā garantijas atlīdzība netiek izsniegta.

• Atvienojiet spraudni no elektrības ligzdas. Ilgstošu pārtraukumu laikā vai pēc darba pabeigšanas krāsas tvertne ir jāizvēdina. Lai to izdarītu, īslaicīgi nonemiet tvertni no smidzinātāja un atkal to uzstādiet, vai pavelciet mēlītes sargu, lai ľautu krāsai ieplūst sākotnējā tvertnē.
• Izjauciet smidzinātāju. Nospiediet atblokēšanas pogu (attēls 8 A).
• Atskrūvējiet tvertni. Iztukšojiet pārpalikušo krāsas materiālu, to ielejot atpakalī tā sākotnējā ietvarā.
• Veiciet tvertnes un sūknēšanas caurulītes pirmējo tīrīšanu ar birsti.
• lepildiet tvertnē škīdinātāju vai ūdeni. Atkal piestipriniet tvertni pie smidzinātāja. Neizmantot škīdinātājus, kuru uzliesmošanas temperatūra ir zemāka par 21 °C.

- Atkal samontējiet smidzinātāju.

• Pieslēdziet elektrības padevi, ieslēdziet aparātu un izsmidziniet škīdinātāju vai ūdeni traukā vai drānā.
• Atkārtojiet iepriekšējo darbību līdz šķīdinātājs vai ūdens, kas tiek izsmidzināts no sprauslas, ir tīrs.
• Izslēdziet aparātu un atvienojiet elektrības padevi.

UZMANIBU: nedrikst veikt blivju, diafragmas, sprauslas vai gaisa atveru tirišanu ar metala priekšmetiem.

Ventilācijas atvere un diafragma ir noturīgas pret škīdinātājiem tikai līdz noteiktai pakāpei. Ar škīdinātāju drīkst noslaucīt, bet nedrīkst tajā iegremdēt.

UZMANIBU: nekādā gadījumā neturiet smidzinātāja aizmugurējo daļu zem ūdens un neiegremdējiet to jebkādā šķidrumā. Veiciet ārējo virsmu tīrīšanu vienīgi ar samitrinātu drānu.

• Veiciet smidzinātāja un tvertnes virsmu tīrīšanu, izmantojot škīdinātājā vaiūdenī iemērktu drānu.
• Atskrūvējiet savienotājuzmavu un noņemiet dīzi un sprauslu. Notīriet dīzi un sprauslu ar birsti un ūdeni vai škīdinātāju.

8 APKOPE

Nomainiet gaisa filtru, ja tas ir kluvis netirs (9. att., 7. priekšmets).

UZMANIBU: nekādā gadījumā nelietojiet ierīci bez gaisa filtra. Ierīcē var iekļūt netīrumi un traucēt tās darbību.

8.1 Problēmu novēršana

Problēma	Cēlonis	Risinājums
Sprausla neizsmidzina krāsas materiālu	Sprausla ir aizsērējusiPadeves caurulīte ir aizsērējusiMateriāla padeve ir iestatīta pārāk zema (-)Padeves caurulīte ir valīgaTvertnē neuzkrājas spiediens	IztīrītIztīrītPagriezt pa labi (+)levietotCiešāk piestiprināt tvertni
No sprauslas tek krāsas pilieni	Sprausla ir valīgaSprausla ir nodilusiSprauslas blīve ir nodilusiPie dīzes, sprauslas vai adatas ir uzkrājušies krāsas nosēdumi	Pievilkt ciešākMainītMainītIztīrīt
Nepietiekami smalka izsmidzināšana	Izmantotā segmateriāla viskozitāte ir pārāk augstaPārāk augsta materiāla padeveMateriāla padeves regulēšanas slēdzis ir pagriezts par daudz pa labi (+)Sprauslā ir netīrumi	AtšķaidītNoregulēt materiāla padevivairāk pa kreisi (-)IztīrītMainītCiešāk piestiprināt

POWX354 LV

	Gaisa filtrs ir ʃoti netīrsTvertnē neuzkrājas pietiekoši augsts spiediens	tvertni
Krāsas strūkla pulsē	Tvertnē beidzas segmateriālsGaisa filtrs ir ʃoti netīrs	UzpildītMainīt
Uz krāsojamāsvirsmas rodas krāsaspilieni	Izmantots pārāk daudz materiāla.	Pagriezt materiālapadeves regulēšanas slēdzi vairāk pa kreisi (-)
Pārāk daudzkrāsas putekļu ārpuskrāsošanas kūļa(Overspray)	Attālums līdz virsmai ir pārāk lielsIzmantots pārāk daudz materiāla.	Samazināt attālumuPagriezt materiālapadeves regulēšanas slēdzi vairāk pa kreisi (-)
Ventilācijas caurulēiekļūst krāsa	Diafragma ir netīraDiafragma ir defektīva	Notīrīt diafragmuNomainīt diafragmu

9 TEHNISKIE DATI

Nominālā jauda	500 W
Nominālais spriegums	220-240 V
Nominālā frekvence	50 Hz
Ogles suku motors	Jā
Sprauslas diametrs	2,6 mm
Regulējama sprausla	Jā
Plūsmas ātrums	900 g/min
Maks. viskozitāte	100 din/sec
Kabela garums	2 m
Tvertnes tilpums	0,8 l
Regulējama krāsas padeve	Jā
Vienkārša tīrīšana	Jā
Krāsas strūklas formas	3
Apaļa krāsas strūklas forma	Jā
Horizontāla krāsas strūklas forma	Jā
Vertikāla krāsas strūklas forma	Jā
Ātra filtra nomaiņa	Jā
Ātra atdalīšana	Jā
Mīksts rokturis	Jā

10 TROKSNIS

Trokšna emisijas vērtības, kas izmērītas saskaņā ar attiecīgajiem standartiem. (K=3)

Akustiskā spiediena līmenis LpA 82 dB(A)

Akustiskās jaudas līmenis LwA 93 dB(A)

UZMANIBU! Kad skañas spiediens pārsniedz 85 dB(A), lietojiet dzirdes aizsarglidzeklus.

aw (Vibrācija)

<2,5 m/s ^2 K = 1,5 m/s ^2

11 GARANTIJA

• Šim izstrādājumam ir nodrošināta 36 mēnešu garantija no datuma, kurā ierīci iegādājies tās pirmais īpašnieks.
  Garantija attiecas uz visiem ierīces materiālu bojājumiem vai ražošanas laikā pieļautajiem defektiem, izņemot: baterijas, lādētājus, detaļas, kas ierīces lietošanas laikā nodilst un nolietojas, piemēram, gultņus, sukas, vadus, vadu spraudņus, un papildu piederumus, piemēram, urbjus, urbju uzgaļus, zāgu asmeņus utt.; bojājumus un defektus, kas radušies ierīces nolaidīgas lietošanas, nelaimes gadījumu vai ierīces pārveidošanas dēļ, kā arī transportēšanas izdevumus.
• Garantijas noteikumi neattiecas arī uz bojājumiem un/vai defektiem, kas radušies nepiemērotas lietošanas rezultātā.
• Mēs arī neuzņemamies nekādu atbildību par miesas bojājumiem, kas radušies instrumenta nepiemērotas lietošanas rezultātā.
• Remontdarbus drīkst veikt tikai Powerplus instrumentiem pilnvarots klientu apkalpošanas centrs.
• Plašāku informāciju jūs varat iegūt, zvanot pa tālruņa numuru 00 32 3 292 92 90.
• Visi transportēšanas izdevumi vienmēr jāsedz klientam, ja vien nepastāv cita rakstiska vienošanās.
• Turklāt nevar tikt izvirzīta garantijas prasība, ja ierīces bojājums radies neuzmanīgas kopšanas vai pārslodzes rezultātā.
  Garantijā nekādā gadījumā neietilpst bojājumi, kas radušies no šķidruma iesūkšanās, pārmērīgas putekļu iekļūšanas, tīšas bojāšanas (ar nolūku vai rupjas neuzmanības dēļ), nepiemērotas lietošanas (lietošanas mērķim, kas nav paredzēts ierīcei), nekompetentas lietošanas (piem., neņemot vērā rokasgrāmatā esošās instrukcijas), neprasmīgas montāžas, zibens spēriena, nepareiza tīkla sprieguma. Šis saraksts nav ierobežojošs.
• Garantijas prasības pieņemšana nekad nepagarina garantijas periodu un arī neuzsāk jaunu garantijas periodu ierīces apmainas gadījumā.
  Garantijas ietvaros nomainītās ierīces vai detalas paliek Varo NV īpašumā.
• Mēs paturam tiesības noraidīt jebkuru prasību, kurai nav iespējams pārbaudīt ierīces pirkuma faktu vai kad ir skaidri zināms, ka bojājumu cēlonis ir nepareiza ierīces kopšana. (lerīces ventilācijas atveres ir regulāri jātīra, jāveic regulāra apkope ogles sukām utt.).
• Pirkuma čeks jäuzglabā kā pierādījums par pirkuma datumu.
• Ierīce izplatītājam jāatdod neizjauktā veidā, pieņemami tīrā stāvoklī (ievietota originālajā instrumentu kastē, ja ierīcei tāda bija) un kopā ar pirkuma pierādījumu.

12 VIDE

Ja pēc ilgstošas lietošanas ierīce ir jānomaina, neizmetiet to kopā ar sadzīves atkritumiem, bet likvidējiet to videi draudzīgā veidā.

Ar elektrisko ierīču radītajiem atkritumiem nedrīkst apieties kā ar parastiem sadzīves atkritumiem. Lūdzu, nododiet tos atkritumu otrreizējās pārstrādes uzņēmumos. Informāciju par otrreizējo pārstrādi meklējiet vietējā pašvaldībā vai pie tirgotāja.

13 ATBILSTĪBAS DEKLARĀCIJA

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, deklarë, ka

prece: KRĀSAS SMIDZINĀTĀJS 500 W

preču zīme: POWERplus

modelis: POWX354

atbilst piemērojamo Eiropas direktīvu pamatprasībām un pārējiem noteikumiem, balstoties uz piemērotajiem Eiropas saskaņotajiem standartiem. Jebkādu aparāta modifikāciju veikšana padara šo deklarāciju par spēkā neesošu.

Eiropas direktīvas (ieskaitot grozījumus, ja tādi ir veikti):

2006/42/EC

2014/30/EU

2011/65/EU

Eiropas saskaņotie standarti (ieskaitot grozījumus, ja tādi ir veikti):

EN60745-1:2009

EN50580:2012

EN IEC55014-1 : 2021

Tehniskās dokumentācijas glabātājs: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Apakšā parakstījusies persona rīkojas uzņēmuma izpilddirektora vārdā,

Mertens Ludo

Ludo Mertens

Sertifikācijas nodalas vadītājs
