POWX354 - Spray de tinta PowerPlus - Manual de utilização gratuito

Tipo de produto	Pistola de pintura (jato de tinta)
Marca	PowerPlus
Modelo	POWX354
Potência nominal	500 W
Tensão nominal	220-240 V ~ 50 Hz
Diâmetro do bocal	2,6 mm (bocal de reposição de 1,8 mm incluído)
Débito	900 g/min
Viscosidade máxima	100 din/s
Capacidade do reservatório	0,8 L
Comprimento do cabo	2 m
Formas de jato	3 (circular, horizontal, vertical)
Ajuste do volume de produto	Sim, por botão rotativo
Motor com escovas de carvão	Sim
Punho soft grip	Sim
Desprendimento rápido do reservatório	Sim
Filtro de ar substituível	Sim
Nível de pressão acústica	82 dB(A)
Nível de potência acústica	93 dB(A)
Vibrações	< 2,5 m/s²
Garantia	36 meses
Normas	CE, EN 60745-1, EN 50580

Perguntas frequentes - POWX354 PowerPlus

Como diluir a tinta para esta pistola?

Siga as recomendações do fabricante de tinta. Use o copo de viscosidade fornecido: para um verniz a óleo, aponte para 25-45 segundos; para uma tinta de primário à base de óleo, 30-50 segundos. Se a tinta demorar mais, adicione gradualmente 5-10% de diluente adequado.

Que tipos de tinta são adequados?

Tintas à base de água ou solvente, tintas de acabamento, primários, tintas de dois componentes, vernizes, produtos de conservação de madeira. Não use tintas de parede (emulsão), tintas ácidas ou básicas, nem produtos com ponto de fulgor inferior a 21 °C.

Como ajustar a forma do jato?

Desaperte ligeiramente a porca de união (2), rode a cabeça de ar (1) para a posição desejada (jato circular, horizontal ou vertical) e depois aperte a porca. Nunca pressione o gatilho durante o ajuste.

Como limpar a pistola após o uso?

Desligue o aparelho da tomada. Esvazie o reservatório, desmonte as peças pressionando o botão de destravamento. Limpe o reservatório e o tubo de aspiração com uma escova e um solvente não inflamável (ponto de fulgor >21 °C). Remonte, pulverize solvente até sair claro. Não limpe os vedantes, a membrana, o bocal ou os orifícios de ar com objetos metálicos.

O que fazer se o bocal estiver obstruído?

Desligue a ferramenta. Desmonte o bocal e a cabeça de ar. Limpe-os com uma escova e solvente ou água. Verifique também o tubo de aspiração e o filtro de ar. Se o fluxo continuar baixo, dilua mais a tinta.

Que precauções de segurança tomar?

Use óculos de proteção, máscara respiratória e proteção auditiva se o ruído exceder 85 dB(A). Nunca aponte para uma pessoa ou animal. Garanta boa ventilação. Não pulverize perto de chama ou fonte de ignição. Desligue sempre o aparelho antes de encher o reservatório ou limpar.

Como substituir o filtro de ar?

O filtro de ar fica atrás da tampa (Fig. 9, elemento 7). Destrave a tampa, remova o filtro sujo e substitua por um novo. Nunca use a ferramenta sem filtro para evitar aspirar sujidade.

Qual é a garantia do produto?

A garantia é de 36 meses a partir da data de compra pelo primeiro utilizador. Cobre defeitos de material e fabrico, mas não o desgaste normal (escovas, cabos, etc.) nem danos por uso indevido. Guarde o seu recibo de compra.

O que fazer se a tinta escorrer na superfície?

Isso deve-se a excesso de produto. Gire o parafuso de ajuste de volume para a esquerda (símbolo -) para reduzir o fluxo. Verifique também se o bocal não está entupido e se respeita a distância de pulverização (10-30 cm).

Como armazenar o aparelho?

Após limpeza completa, remonte a pistola sem tinta. Guarde-a em local seco e fora do alcance de crianças. Não enrole o cabo em torno da ferramenta. Se não a usar por mais de 4 horas, limpe-a imediatamente para evitar resíduos secos.

MANUAL DE UTILIZADOR POWX354 PowerPlus

1 DESCRIÇÃO (FIG. A) 2
2 LISTA DE CONTEÚDO DA EMBALAGEM....2
3 SÍMBOLOS....2
4 PROCEDIMENTOS GERAIS DE SEGURANÇA....3
4.1 Área de trabalho....3
4.2 Segurança elétrica 3
4.3 Segurança de pessoas....3
4.4 Manuseamento e emprego de ferramentas elétricas com precaução....4
4.5 Assistência técnica....4
5 INSTRUÇÕES DE SEGURANÇA ADICIONAIS......4
5.1 Desligue imediatamente a pistola de pulverização quando:....5
5.2 Materiais de revestimento adequados para utilização ....5
5.3 Materiais de revestimento não adequados para utilização ....5
5.4 Preparação do material de revestimento....6
6 INICIAR A UTILIZAÇÃO ....6
6.1 Diluição....6
6.2 Ajuste da definição de pulverização desejada (Fig. 4)....7
6.3 Ajuste do volume de material (Fig. 5)....7
6.4 Técnica de pulverização....7
6.5 Interrupção do trabalho até 4 horas 8
7 DESLIGAR E LIMPAR 8
8 MANUTENÇÃO 9
8.1 Correção de avarias....9
9 ESPECIFICAÇÕES TÉCNICAS....10
10 RUÍDO 10
11 GARANTIA....11
12 MEIO-AMBIENTE....11
13 DECLARAÇÃO DE CONFORMIDADE 12

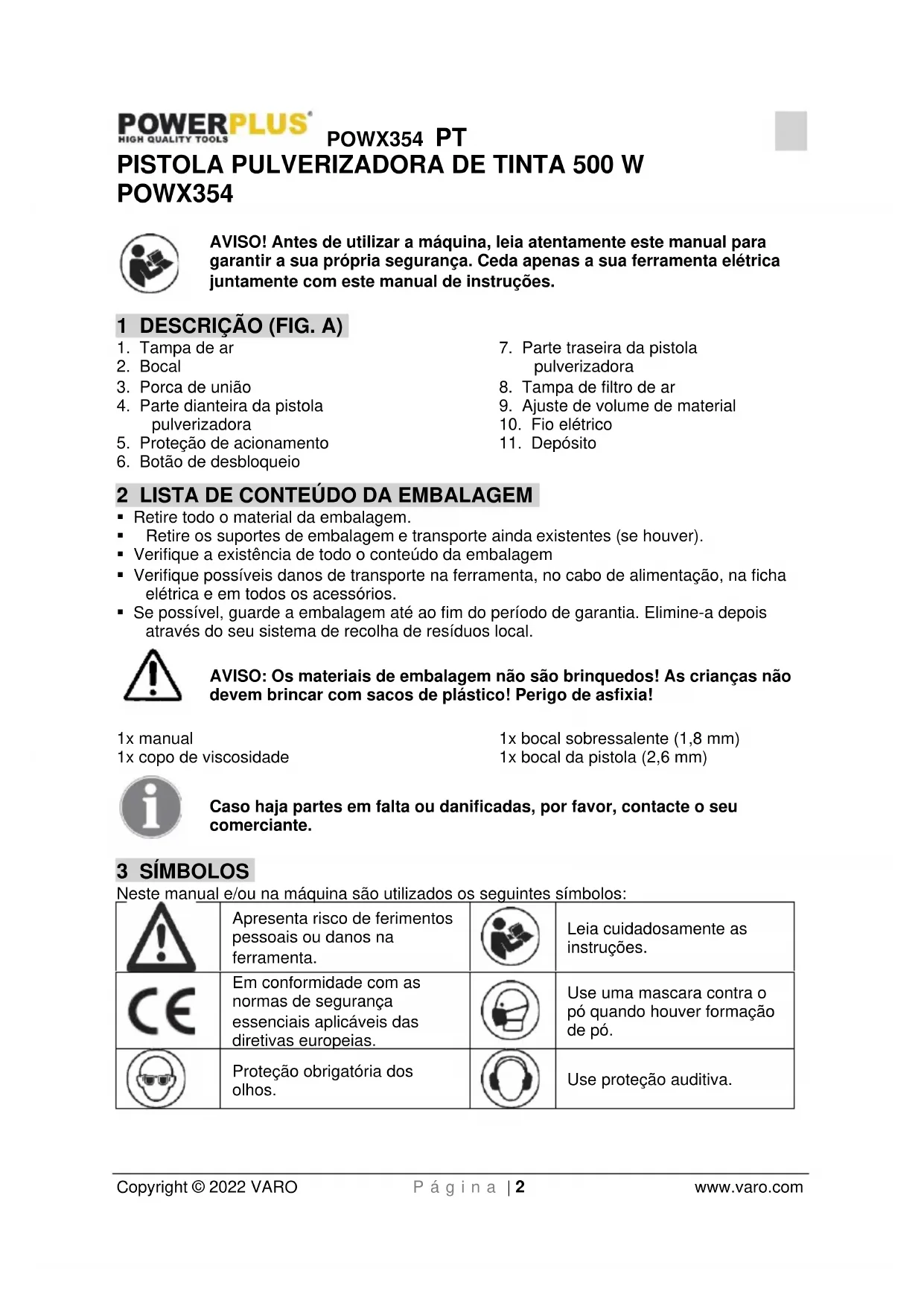

PISTOLA PULVERIZADORA DE TINTA 500 W POWX354

AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.

1 DESCRIÇÃO (FIG. A)

1. Tampa de ar
2. Bocal
3. Porca de união
4. Parte dianteira da pistola pulverizadora
5. Proteção de acionamento

6. Botão de desbloqueio

7. Parte traseira da pistola pulverizadora

8. Tampa de filtro de ar
9. Ajuste de volume de material
10. Fio elétrico
11. Depósito

2 LISTA DE CONTEÚDO DA EMBALAGEM

• Retire todo o material da embalagem.
• Retire os suportes de embalagem e transporte ainda existentes (se houver).
• Verifique a existência de todo o conteúdo da embalagem
• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.

AVISO: Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!

1x manual

1x copo de viscosidade

1x bocal sobressalente (1,8 mm)
1x bocal da pistola (2,6 mm)

Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.

3 SÍMBOLOS

Neste manual e/ou na máquina são utilizados os seguintes símbolos:

		Apresenta risco de ferimentos pessoais ou danos na ferramenta.		Leia cuidadosamente as instruções.
		Em conformidade com as normas de segurança essenciais aplicáveis das diretivas europeias.		Use uma mascara contra o pó quando houver formação de pó.
		Proteção obrigatória dos olhos.		Use proteção auditiva.

4 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).

4.1 Área de trabalho

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.
• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

4.2 Segurança elétrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.
• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.
• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
• Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.
• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.
• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

4.3 Segurança de pessoas

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.
• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras antipoeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.

POWX354 PT

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição,,OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.
• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
• Não se sobrevalorize. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, joias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.
• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

4.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.
• Faça a manutenção do aparelho com cuidado. Verifique se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.
• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.
• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

4.5 Assistência técnica

- Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.

5 INSTRUÇÕES DE SEGURANÇA ADICIONAIS

• NUNCA PULVERIZE PESSOAS - NUNCA aponte o bocal para outra pessoa ou animal. Nunca permita que o spray entre em contacto direto com a pele.
• PONTO DE INFLAMAÇÃO - Esta pistola de pulverização não pode ser utilizada com tintas de pulverização inflamáveis e solventes com um ponto de inflamação inferior a 32 °C.

POWX354 PT

- VENTILAÇÃO – Certifique-se sempre de que existe ventilação adequada no local de trabalho quando estiver a pulverizar.

- BOCAL DO CESTO – Mantenha sempre o bocal do cesto do spray no lugar durante a utilização.

- CONSIDERE O AMBIENTE DA ÁREA DE TRABALHO – Não utilize pistolas de pulverização onde existir o risco de incêndio ou explosão.

- ATENÇÃO A QUALQUER PERIGO – Tenha atenção a qualquer Perigo pelo material a ser pulverizado e consulte as informações no contentor ou a informação fornecida pelo fabricante.

- NÃO PULVERIZAR – Não pulverize nenhum material onde o perigo é desconhecido.

- UTILIZE PROTEÇÃO PARA OS OLHOS – Use sempre proteção adequada para os olhos para manter vapores perigosos e fumos afastados dos olhos.

- UTILIZE UMA MÁSCARA - nunca trabalhe com uma pistola de pulverização sem utilizar uma máscara facial.

- PROTEGE OS SEUS OUVIDOS – Use protetores para os ouvidos se a pressão do som exceder os 85 dB (A).

- CONSERVE AS SUAS FERRAMENTAS – Mantenha a sua pistola de pulverização, o contentor de tinta e os bocais limpos. Não limpe com líquidos inflamáveis com um ponto de inflamação inferior a 32 °C. Verifique o condutor principal periodicamente e, se estiver danificado, faca com que seja uma pessoa qualificada a substituí-lo.

- CHAMAS – Nunca pulverize perto de chamas ou de equipamentos com chama piloto.

- FUMAR – Nunca fume enquanto estiver a pulverizar.

- DILUIÇÃO – Leia sempre as recomendações de diluição, dos fabricantes de tinta, ou instruções antes de utilizar uma tinta ou outro material.

- DESLIGUE A ALIMENTAÇÃO PRINCIPAL – Desligue sempre da alimentação principal quando estiver a encher o contentor de tinta ou limpeza da pistola de pulverização.

- DESLIGUE QUANDO NÃO ESTIVER A PULVERIZAR - Evite executar a unidade com o botão de taxa de fluxo completamente fechado durante algum espaço de tempo.

Declinamos qualquer responsabilidade por danos provocados devido à utilização de substâncias inadequadas, ou tintas que não tenham sido corretamente diluídas, e quaisquer perigos para a saúde que advenham da falta de ventilação adequada.

5.1 Desligue imediatamente a pistola de pulverização quando:

- Ocorrer uma interrupção no bujão principal, no condutor principal, ou danos no condutor principal.

■ O interruptor tiver defeito.

- Existir fumo ou mau cheiro de isolamento queimado.

5.2 Materiais de revestimento adequados para utilização

Tintas à base de água e solvente, tintas de acabamento, primários, tintas com 2 componentes, tintas de acabamento claro, tintas de acabamento para automóveis, impermeabilizantes coloridos e conservantes impermeabilizantes para madeira.

5.3 Materiais de revestimento não adequados para utilização

Tintas de parede (tintas de emulsão), etc., tintas alcalinas e acídicas. Materiais de revestimento com ponto de inflamação inferior a 21 °C.

5.4 Preparação do material de revestimento

A peça de ajuste para pulverização incluída pode ser utilizada para pulverizar tintas, vernizes e vidrados não diluídos ou ligeiramente diluídos.

- Mexa o material e coloque a quantidade necessária no depósito de tinta.

Recomendação para diluição
Material pulverizado
Vidrados	Não diluir
Conservantes de madeira, mordentes, óleos, agentes de desinfeção, agentes de proteção de plantas	Não diluir
Tintas que contenham solventes e tintas solúveis com água, primários, tintas de revestimento de veículos, vidrados espessos	Diluir entre 5 a 10%

- Se a capacidade de transporte for demasiado baixa, adicione uma diluição de 5 a 10%, passo a passo, até a capacidade de transporte preencher os seus requisitos.

6 INICIAR A UTILIZAÇÃO

6.1 Diluição

Lembre-se sempre de desligar da alimentação principal antes de encher o contentor de tinta com material pulverizável.

A maioria das tintas são fornecidas prontas para aplicação a trincha e necessitarão de ser diluídas antes de estarem aptas para serem pulverizadas. Siga o conselho dos fabricantes na diluição da tinta quando utilizada com uma pistola de pulverização. O copo de viscosidade irá ajudá-lo a determinar a viscosidade de tinta correcta para ser utilizada. Para determinar a viscosidade correcta, encha o copo até à borda com a tinta. Meça a quantidade de tempo que o copo demora a esvaziar para dentro da lata. A tabela que se segue exibe os tempos recomendados para os diferentes tipos de material.

Tabela de viscosidade

Material de pulverização	Tempo de imobilização em segundos
Esmalte de óleo	25-45
Primário à base de óleo	30-50
Verniz	20-55
Selador de lacado/ de lixação de lacado	25-40
Mancha de óleo	Não é necessária a diluição
Selador transparente	Não é necessária a diluição
Poliuretano	Não é necessária a diluição

Se a tinta demorar mais tempo do que o recomendado a esvaziar, então será necessária uma diluição adicional. Misture uma pequena quantidade de diluente adequado e utilize o teste de viscosidade até a espessura correta ser alcançada. Alguns materiais pulverizáveis contêm partículas e grumos. Estes materiais devem ser coados antes de encher o contentor de tinta.

Antes de proceder à ligação do fio elétrico, certifique-se de que a tensão de alimentação é idêntica ao valor exibido na placa sinalética.

• Desaperte o depósito da pistola pulverizadora.
• Alinhe o tubo de sucção (Fig. 2).

Se o tubo de sucção estiver posicionado de forma correta, o conteúdo do depósito pode ser pulverizado quase sem quaisquer resíduos.

POWX354 PT

Ao trabalhar com objetos deitados, vire o tubo de sucção para a frente (Fig. 2 A).

Pulverização em objetos suspensos: Vire o tubo de sucção para trás (Fig. 2 B).

• Coloque o depósito numa folha de papel, verta o material de revestimento preparado e aperte bem o depósito à pistola pulverizadora.
• Coloque a máquina numa superfície nivelada e limpa. De contrário, a máquina pode virarse!
• Ajuste as definições de pulverização na pistola pulverizadora.

Pode escolher entre três diferentes definições de pulverização na respetiva pistola, dependendo da aplicação e do objeto a aplicar.

Seleção da definição de pulverização

Fig. 3 A = jato grosso horizontal

Fig. 3 B = jato circular

Fig. 3 C = jato grosso vertical

A indicação do padrão de pulverização pode ser encontrada na parte dianteira do pulverizador (Fig. 3D, A). Com a cabeça da seta virada para a saliência da ponta (Fig. 3D, B).

6.2 Ajuste da definição de pulverização desejada (Fig. 4)

Com a porca de união (2) ligeiramente desenroscada, vire a tampa de ar (1) até à posição da definição de pulverização desejada. A seguir, aperte a porca de união.

AVISO! Perigo de lesão! Nunca puxe a proteção de acionamento enquanto ajuste a tampa de ar.

6.3 Ajuste do volume de material (Fig. 5)

Defina o volume de material ao virar o regulador na proteção de acionamento da pistola pulverizadora.

• virar para baixo volume de material inferior.
• virar para cima volume de material superior.

6.4 Técnica de pulverização

• O resultado da pulverização depende fortemente da suavidade e limpeza da superfície a ser pulverizada. Por conseguinte, a superfície deve ser cuidadosamente preparada e não apresentar poeiras.
• Tape todas as superfícies que não devam ser pulverizadas.
• Tape as roscas dos parafusos ou peças semelhantes do objeto alvo.
• É aconselhável testar a pistola pulverizadora num bocado de cartão ou superfície semelhante para encontrar a definição correta.

Importante: Comece a pulverizar fora da área alvo e evite interrupções na área alvo.

• Correto (Fig. 6a): Certifique-se de segurar a pistola pulverizadora a uma distância uniforme de aprox. 10 – 30 cm do objeto alvo.
• Incorreto (Fig. 6b): Acumulação de forte de nevoeiro de atomização, superfície de qualidade irregular.
• Movimente a pistola pulverizadora uniformemente na transversal ou para cima e para baixo, dependendo da definição de padrão de pulverização.
• Um movimento uniforme da pistola pulverizadora resulta numa superfície de qualidade uniforme.
• Aquando do revestimento, o material acumula-se no bocal (A) e na tampa de ar (B) (Fig. 7), limpe ambas as peças com um solvente ou água.

6.5 Interrupção do trabalho até 4 horas

■ Desligue a máquina.
- Ao processar vernizes de 2 componentes, limpe o aparelho de imediato.

7 DESLIGAR E LIMPAR

Uma limpeza adequada é o pré-requisito para um funcionamento sem problemas do aparelho de aplicação de tinta. Não são aceites quaisquer pretensões de aplicação de garantia em caso de limpeza inadequada ou falta de limpeza.

• Desligue a ficha da tomada. Ventile o depósito em caso de paragens mais longas e depois de o trabalho ter terminado. Isto pode ser feito abrindo brevemente e depois fechando o depósito, ou puxando a proteção de acionamento e deixando a tinta no depósito de tinta original.
• Divida a pistola pulverizadora. Prima o botão de desbloqueio (Fig. 8 A) para baixo.
• Desaperte o depósito. Evvazie qualquer material de revestimento restante para a lata original.
• Limpe o depósito e o tubo de succão com uma escova.
• Verta solvente ou água no depósito. Volte a apertar o depósito. Use apenas solventes com um ponto de inflamação superior a 21 °C.
• Volte a montar a pistola.
• Insira a ficha elétrica, ligue a máquina e pulverize o solvente ou a água sobre o depósito ou sobre um pano.
• Repita o procedimento acima até o solvente ou a água emergente do bocal seja limpa.
• Desligue a máquina e retire a ficha.

CUIDADO! Nunca limpe selantes, diafragmas ou bocais, ou orifícios de ar da pistola de pulverização com objetos de metal.

A mangueira de ventilação e o diafragrama são apenas resistentes a solventes até um determinado ponto. Não colocar dentro de solvente, limpar apenas.

AVISO! Nunca segure a parte traseira da pistola pulverizadora sob água nem nunca emerja a pistola pulverizadora em líquidos. Limpe a estrutura apenas com um pano húmido.

• Limpe o exterior da pistola pulverizadora e do depósito com um pano húmido em solvente ou água.
• Desaperte a porca de união e retire a tampa de ar e o bocal. Limpe a tampa de ar e o bocal com uma escova, e solvente ou água.

8 MANUTENÇÃO

Mude o filtro de ar caso apresente camadas (Fig. 9, item 7).

AVISO! Nunca opere a máquina sem filtro de ar; a sujidade pode ser sugada e interferir com o funcionamento da máquina.

8.1 Correção de avarias

Problema	Causa	Solução
O material de revestimento não está a sair do bocal	Bocal entupidoTubo de alimentação entupidoDefinição do volume do material demasiado para a esquerda (-)Tubo de alimentação soltoSem acumulação de pressão no depósito	LimparLimparVirar para a direita (+)InserirApertar o depósito
O material de revestimento está a pingar do bocal	Bocal soltoBocal gastoSelante de bocal gastoAcumulação do material de revestimento na tampa de ar, bocal ou agulha	ApertarMudarMudarLimpar
Atomização demasiado grossa	Viscosidade do material de revestimento demasiado elevadaVolume de material demasiado elevadoParafuso de ajuste do volume de material virado em demasiado para a direita (+)Bocal contaminadoFiltro de ar com demasiadas camadasAcumulação de pressão demasiado baixa no depósito	DiluirVirar o parafuso de ajuste do volume de material para a esq. (-)LimparMudarApertar o depósito
Estremecimento do jato de pulverização	O material de revestimento está a acabar no depósitoFiltro de ar com demasiadas camadas	ReabastecerMudar
O material de revestimento provoca "lágrimas de tinta"	Aplicação de demasiado material de revestimento.	Vire o parafuso de ajuste do volume de material para a esq. (-)
Demasiado nevoeiro do material de revestimento (Excesso de pulverização)	Distância demasiado grande até ao objetoAplicação de demasiado material de revestimento	Reduzir a distânciaVirar o parafuso de ajuste de volume para a esq. (-)
Tinta na mangueira de ventilação	Camadas no diafragmaDiafragma avariado	Limpar o diafragmaSubstituir o diafragma

9 ESPECIFICAÇÕES TÉCNICAS

Potência nominal	500 W
Tensão nominal	220-240 V
Frequência nominal	50 Hz
Motoro com escova de carbono	Sim
Diâmetro do bocal	2,6 mm
Bocal ajustável	Sim
Velocidade de fluxo	900 g/min
Viscosidade máx.	100 din/seg
Comprimento do cabo	2 m
Capacidade do depósito	0,8 l
Controlo de fluxo de tinta ajustável	Sim
Limpeza fácil	Sim
Padrões de pulverização	3
Padrão de pulverização arredondada	Sim
Padrão de pulverização horizontal	Sim
Padrão de pulverização vertical	Sim
Filtro de substituição rápida	Sim
Abertura rápida	Sim
Pega suave	Sim

10 RUÍDO

Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3)

Nível de pressão acústica LpA	82 dB(A)
Nível de potência acústica LwA	93 dB(A)

ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).

aw (Vibração):

<2,5 m/s²

K = 1,5 ~m / s^2

11 GARANTIA

• Este produto tem uma garantia de acordo com as regulamentações legais para um período de 36 meses efetivos a partir da data de aquisição pelo primeiro utilizador.
• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

- Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

- Nunca a aceitação de reivindicações de garantia pode levar ao prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade....)

- Deverá guardar o seu talão de compra como prova de aquisição do produto.

- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).

12 MEIO-AMBIENTE

Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura.

O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faca a reciclagem onde existam instalações adequadas.

Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Bélgica, único responsável, declara que,

Designação do aparelho: PISTOLA PULVERIZADORA DE TINTA 500 W

Marca: POWERplus

Modelo n°.: POWX354

se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.

Diretivas Europeias (incluindo, se aplicável, as respetivas emendas):

2006/42/EC

2014/30/EU

2011/65/EU

Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas):

EN60745-1:2009

EN50580:2012

EN IEC55014-1 : 2021

Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

O signatário atua em nome da administração da empresa,

Mertens Ludo

Ludo Mertens

Gestor de Certificação
