DA-27 - Autókarosszéria szerszám MSW - Ingyenes használati útmutató

Termék típusa	Horonyhúzó - autókarosszéria egyengető kar
Márka	MSW
Modell	DA-27
Méretek (H x Sz x M)	300 x 1300 x 910 mm
Súly	15 kg
Maximális húzóerő	600 kg
Húzókar hossza	124 - 135 cm
Működtetés	Kézi (elektromos táplálás nélkül)
Fő funkció	Karosszéria horpadások és kisebb deformációk javítása
Húzó mechanizmus	Fogantyús és reteszelős kar
Húzókar	Állítható, szögbeállítós függőleges kar
Húzóheveder	Rögzítő horgokkal
Beépített emelő	Autóemelő kézikarral
Szállító kerekek	Igen (szállító görgő)
Használati felület	Sík, stabil, tiszta és száraz
Tisztítás	Puha ruhával és nem maró hatású tisztítószerekkel
Tárolás	Száraz, hűvös helyen, nedvességtől és napfénytől védve
Rendszeres karbantartás	Szemrevételezés a hatékonyság és sérülések ellenőrzéséhez
Professzionális használat	Igen, karosszériás szakemberek számára
Pótalkatrészek	Igény szerint elérhető a gyártótól
Javíthatóság	Cserélhető alkatrészek (heveder, horgok, fogantyúk stb.)
Biztonság	Stabil felületen használandó, gyermekektől elzárva, használat előtt ellenőrizni
Garancia	Lásd a használati utasítást vagy a forgalmazót

Gyakran ismételt kérdések - DA-27 MSW

Hogyan kell telepíteni az MSW DA-27 horonyhúzót?

Vegye ki a terméket a csomagolásból, és ellenőrizze, hogy nincs-e sérülés. Csúsztassa az emelőt a vízszintes tartólábara, helyezze a keréktartót a láb lyukába, és rögzítse a beállító fogantyúval. Csavarozza fel a függőleges húzókart a tartólábara a fogantyú csavarjával. Csavarozza rá a fogantyút a kézikar mechanizmusára, és rögzítse a húzókart a horgokkal a húzóhevederhez.

Mekkora az MSW DA-27 maximális húzóereje?

A maximális húzóerő 600 kg. Fokozatos nyomást alkalmazzon a kézikar segítségével, hogy elkerülje a karosszéria károsodását.

Hogyan állítható be a húzókar szöge?

Használja a húzókaron található szögbeállító fogantyút (E elem). Döntse a kart az optimális szögbe a hatékony emelőerő eléréséhez. Zárja le a kart a helyén, mielőtt megkezdi a húzást.

Használhatom az MSW DA-27-et egyenetlen felületen?

Nem, a készüléket sík, stabil, tiszta és száraz felületre kell helyezni. Az egyenetlen felület veszélyeztetheti a biztonságot és a hatékonyságot.

Hogyan karbantartsam az MSW DA-27 horonyhúzót?

Tisztítsa puha ruhával és nem maró hatású tisztítószerekkel. Ne használjon éles vagy fém tárgyakat. Tárolja száraz, hűvös helyen, nedvességtől és napfénytől védve. Rendszeresen ellenőrizze az alkatrészek állapotát.

Mit tegyek, ha a húzóheveder megsérül?

A rögzítő horgokkal ellátott húzóheveder cserélhető alkatrész. Vegye fel a kapcsolatot a gyártóval vagy a forgalmazóval a pótalkatrész beszerzéséhez. Ne használja a készüléket sérült hevederrel.

Az MSW DA-27 alkalmas kezdők számára?

Ez a szerszám professzionális autókarosszéria-javításra készült. A kezdőknek el kell sajátítaniuk az egyengetési technikákat, és követniük kell a használati utasítás biztonsági előírásait.

Hogyan használjam a beépített emelőt?

A beépített emelőt a kézikar (G elem) működteti. Helyezze a támaszpontot (H elem) a jármű alá, majd forgassa a kézikart az emeléshez. Mindig stabil felületen használja.

Tisztíthatom a készüléket vízzel?

Nem, ne permetezzen vizet, és ne merítse vízbe a készüléket. Csak enyhén nedves puha ruhát használjon, ha szükséges, ügyelve arra, hogy ne kerüljön víz a nyílásokba.

Hogyan ártalmatlanítsam az MSW DA-27-et élettartama végén?

Ne dobja a készüléket a háztartási hulladékba. Adja le egy gyűjtőhelyen az elektromos és elektronikus készülékek újrahasznosítására. A műanyagok a jelölések szerint újrahasznosíthatók.

HASZNÁLATI ÚTMUTATÓ DA-27 MSW

Ezt a felhasznaloi kézikonyvet gépi forditással forditották le. Minden erófesztést megtettunk a forditás pontosságának biztosítása érdekében, de kérjuk, vegye figyembe, hogy az automatizált forditások nem tokeletesek, és nem az embari forditók helyettesitésère szolgálnak. A felhasznaloi kézikonyv hivatalos valtozata angol nyelvú. A leforditott valtozat és azeredeti angol nyelvú valtozat kozötti elterések nem jogilag kõtelező érvényüek. Ha barmilyen kerdése van a forditás pontosságával kapcsolatban, kérjuk, olvassa el az angol nyelvú valtozatot, amely a hivatalos hivatkozásí alap. További nyelvi valtozatok kérésre elerhetók a

[e-mail]

Muszaki adatok

Paramétr leírása	Paramétr értéke
Precísiós mérleg	Horpadás húzó - egyengető kar
Modell	MSW-DA-27
Mérétek (szélesség x mélység x magasság) [mm]	300 x 1300 x 910
Súly [kg]	15
Húzóerő [kg]	600
Kar hossza [cm]	124 - 135

Ezt a terméket úgy tervezték, hogy az autojavítás során a jarmú karosszériafelületén keletkezzt horpadások és kisebb deformaciónk kijavitársara használjak. Ezt az eszkózt széles körben használják az utközes- vagy restaurácios javítás során, kulönösen a kisebb horpadásoknál, amelyek nem igényelnek teljes panelcserét vagy kiterjedt karosszéria-munkalatokat.

A felhasznaló fele i készülék nem rendeltetesszerü hasznalataból eredő károkér.

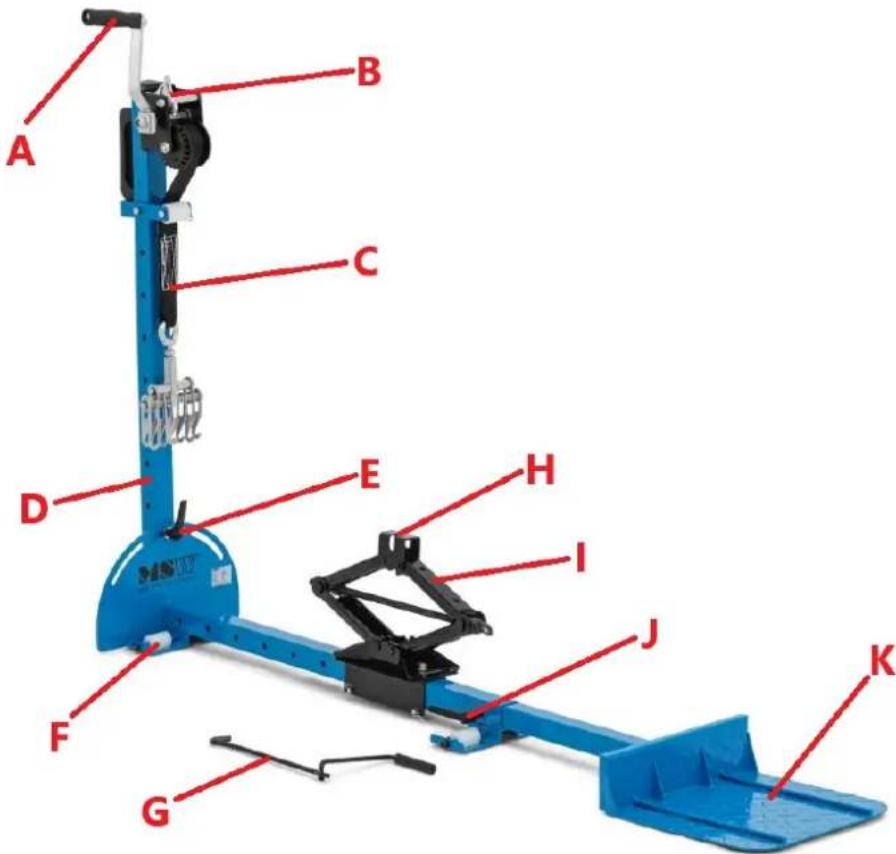

A. Húzomechanizmus kurbli fogantyúval
B. A forgattymechanizmus zarja
C. Húzópant rögzǐ tō kampókkal

D. Allithato fuggoleges huzo kar
E. Húzó kar szögeállitó fogantyú
F. Szallitohenger

G. Autóemelő emelő kurblija
H. Autoemeló tamaszpoint
I. Autoemel' emel'

J. Víszintes támasztóláb beallitási fogantyú
K. Keréktartó

Telepités

Tartsa a keszüléket távol minded forró felülettól. A keszüléket mindig egyenletes, stabil, tiszta, száraz felüten kell használni, és azt gyermekek, valamint korlátozott szellemi és érzékszervi képességekkel rendelkezó személyek szármá erhétetlen helyen kell elhelyezni.

• Vegye ki a terméket a csomagolásból, vizsgálja meg, hogy nincs-e szállításir sérulés, és ellenorizze, hogy, , , . , . , . . . . . . . . . . . . . . . . . . . . . . . . . . . . - ; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - . ; - . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Csuszattasa az autoemelot a vizszintes tamasztolabra.
- Helyezze a kéréktó szerelvenyt a vizszintes tamasztólabak furataba, és rögzítse öket az allitófogantyúval.
- Csavarozza össze a fuggoleges huzó kar szerelvenyt a vizszintes tamasztólábbal - a fogantúcsavarral rögzítse öket egymashoz. A huzó kar mindét irányba MOZg, és a beallításí fogantú tartja.
Csavarozza a fogantyut a forgattyus szerkezethez.
Rogztse a huzokart kampokkal a huzopantra.

Eszközhasnálat

MEGJEGYZÉS: ezt a termeket altalában szakemberek ALTali használatra szanják.

a) Csatlakoztassa a kart a fogantyúhoz, ha az levehetó.
b) Helyezze a kart optimális szögen - a beallitasi gombbal a kar szöget a hatékony karfeszítés érdekében.
c) Rögzítse a kart a helyén, és győzódjön meg rola, hogy a kar biztonságosan rögzítve van, mielótt elkezdené a húzást.
d) Fokozatos nyomast gyakoroljon - fogja meg erosen a forgattyuszárat, és egyenletes mozdulatokkal húzza kiféle a horpadás.
e) Gyakran ellenorizze a horpadast, hogy elkerulje a tulhuzast. A kulonboz szogeknel kisebb kiigazitasokra lehet szukseg.
f) Szükség eseten ismetelje meg a muveletet: nagyobb horpadások eseten helyeze át a lehuzó, és szükség szerint ismetelje meg a folyamatot.

KARBANTARTÁS

a) A felület tiszításához csak nem korrozív tiszítószereket használjon.
b) A keszüléket száraz, húvös, nedvességtól és közvetlen napfénytól védett helyen tárolja.
c) Ne permetezze a keszuleket vizugsaarral, es ne meritse vizbe.
d) Ne engedie, hovy viz jusson a keszulek besejébe a keszulékhazban levó szellónyilásokon keresztül.
e) A keszüléket rendszeresen ellenorizni kea muzaki hatekonysag ellenorzese es az esetleges sereleksek kiszurése erdekében.
f) A tiszitāshoz puha rongyot vagy szivacst kell használni.
g) Ne hasznaljon éles és/vagy fémtárgyakat a tiszitíshoz (pl. drótkét vagy fémspatulát), mert ezek károsīthatiák a készülék felületi anyagát.

A használt eszközök ártalmatlanítása

Ne dobja=ezt a keszuleket a kommunalis hulladekrendszerekbe. Adja at egy elektromos es elektramos keszulek ujrahasznosito es gyutohelyen. Ellenorizea a termeken, a hasznalati utasitason es a csomagolason talalhato szimbolumot. A keszulek gyartasahoz hasznalt muanyagok a jelolésuknek megfeleloen ujrahasznosithatok. Azzal, hogy az ujrahasznositast valasztja, jelentosen hozzajárul kornyezetunk vedelméhez.

A helyi uyrahasznosito letesitményre vonatkozó információkt forduljon a helyi hatóságokhoz.
