MANUAL DE UTILIZADOR DA-27 MSW

Este Manual do Usuário foci traduzido usingo traducao automatica. Fizemos todos os esforços para garantir que a traducao sera precisa, mas observe que as traduções automatizadas não são perfeitas e não tem como objetivo substituir tradutores humanos. A versão oficial do Manual do Usuário está em ingês. Quaisquer diferencas entre a versão traduzida e o original em ingês não são juridicamente vinculativas. Caso tenha alguma dúvida sobre a precisão da tradução, consulte a versão em ingês, que é a referencia oficial. Mais versões em outros idiomas está disponível mediante solicitaçao via

[e-mail]

Dados技术和

Descrição do parâmetro Valor do parâmetro
Nome do produits	Puxador de amassados - braço de endireitamento
Modelo	RSU-DA-27
Dimensoes [larga x profunda x alta; mm]	300 x 1300 x 910
Peso [kg]	15
Força detração [kg]	600
Comprimento do braço [cm]	124 - 135

Este produit foi desenvolvimento para ser uso em reparos automativos para converter amassados e��enhas deformacoes na superficie da carroceria do vocido. Essa ferramenta é amplamente realizada em reparos de colisoes ou restaucações, especialmente para amassados menos que não exigem substituição completeness do painel ou trabalho extensivo na carroceria.

Outilizador é responsavel por quaisquer danos resultantes de una utilização não intencional do dispositivo.

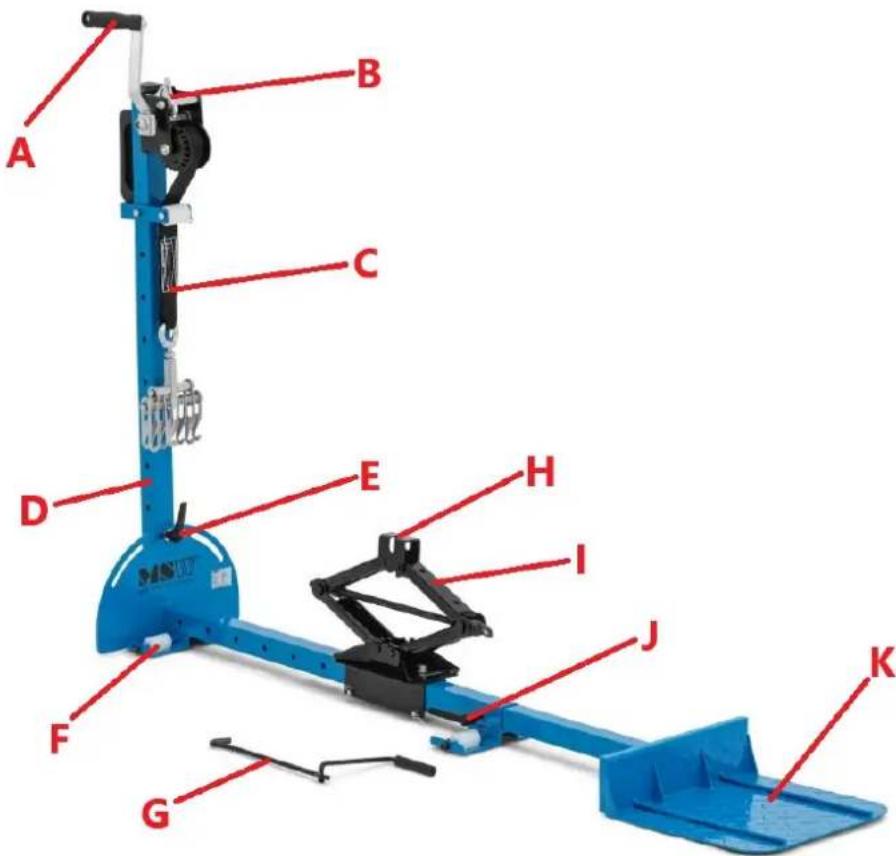

A. Mechanismo detração com manivela e alça

C. Alca de puxar com ganchos de fixacao

B. Bloqueio do mecanismo de manivela

D. Braço de tracao vertical ajustavel

E. Alça de ajuste do ângulo do braço de tracaão
F. Rolode transporte
G. Manivela de macaco de elevacao de carro

H. Ponto de apoio do macaco do carro
I. Macaco elevador de carro
J. Alça de ajuste da perna de apoio horizontal
K. Suporte de roda

Instalacao

Mantenha o aparecido afastado de superficies quentes. O dispositove deve ser sempre usado quando posicionado em uma superficie plana, estável, limpa e seca, e fora do alcance de crianças e pessoas com funções mentalis e sensoriais limitadas.

• Retire o produits da embalagem, inspecione se ha danos no transporte e verifique se todas as peças está presentes

• Deslize o macaco do carro na perna de apoio horizontal.
• Coloque o Conjunto do suporte da roda no orificio da perna de apoio horizontal e prenda-os com a alca de ajuste.
• Parafuse o Conjunto do braço de tração vertical com a perna de suporte horizontal - use o parafuso da alça para prendê-los juntos. O braço detração se move em ambas as direções e é seguido pela alça de ajuste.
• Parafuse a alcà no mecanismo da manivela.
• Prenda o BRAço detração com ganchos à correira detração.

Utilização do disposítivo

OBSERVACAO: este produto deve ser uso geralmente por professionais.

a) Conecte o braço à alça se ela for destacável.
b) Posicao o braço em um angulo ideal - use o botão de ajuste para inclinar o braço e obter uma alavancagem eficaz.
c) Trave o braço no lugar e certificado-se de que ele esteja firmamente preso antes de iniciar o processo detração.
d) Aplique pressao gradual - segure a manivela firmamente e aplicque movimento constantes, puxando o amassado para fora.
e) Verifique o amassado com frequencia para evaporar puxar demais. Pequenos ajustes poder ser necessarios para angulos differentes.
f) Repita se necessario: para amassados maiores, reposiciono o extrator e repita o processo conforme necessario.

Manutenção

a) Utilizar apenas produits de limpeza não corrosivos para limpar a superficie.
b) Guarde a unidade num local seco e fresco, sem humidade e sem exposicao direta a luz solar.
c) Não pulverizar o aparecido com um jacto de água nem o submergir em água.
d) Não permita que aágua entre no disposítivo atraves de aberturas na caixa do disposítivo.
e) O aparecido deve ser inspecionado regularmente para verificar a sua eficácia técnica e detetar eventuales danos.
f) Utilizar um pano macio para a limpeza.
g) Não'utilizar objetivos afiados e/ou metalicos para a limpeza (por exemplo, uma escova de arame ou uma espátula metaíca), poi pode danIFICAR a superficie do aparelho.

Não eliminar este aparecido nos sistemas de residuos urbanos. Entregue-o a um punto de reciclagem e recolha de apareiros eletricos e eletrodomesticos. Verificar o símbolo no produits, no manual de instruções e na embalagem. Os plácicos realizados para construir o dispositoo poder ser reciclados de acordo com as suas marcações. Ao optar por reciclar, está a dar um contributo significativo para a proteção do meuso ambiente. Contactar as autoridades locais para obter informações sobre as instalacoes de reciclagem locais.
