Produkttype	Bulletrekker - rettearm for bilkarosseri
Merke	MSW
Modell	DA-27
Mål (L x D x H)	300 x 1300 x 910 mm
Vekt	15 kg
Maks trekkraft	600 kg
Lengde på trekkarm	124 - 135 cm
Strømforsyning	Manuell (uten elektrisk strømforsyning)
Hovedfunksjon	Reparasjon av bulker og mindre deformasjoner på karosseriet
Trekkemekanisme	Håndsveiv med håndtak og lås
Trekkarm	Vertikal justerbar med vinkeljustering
Trekkstropp	Med festekroker
Innebygd jekk	Biljekk med håndsveiv
Transportruller	Ja (transportrulle)
Bruksunderlag	Plant, stabilt, rent og tørt
Rengjøring	Med en myk klut og ikke-korrosive rengjøringsmidler
Oppbevaring	På et tørt og kjølig sted, beskyttet mot fuktighet og sol
Regelmessig vedlikehold	Visuell inspeksjon for å kontrollere effektivitet og skader
Profesjonell bruk	Ja, beregnet for karosserifagfolk
Reservedeler	Tilgjengelig på forespørsel fra produsent
Reparerbarhet	Utskiftbare deler (stropp, kroker, håndtak, osv.)
Sikkerhet	Bruk på stabilt underlag, utilgjengelig for barn, kontrollér før bruk
Garanti	Se bruksanvisningen eller kontakt selger

Ofte stilte spørsmål - DA-27 MSW

Hvordan installere bulletrekkeren MSW DA-27?

Ta produktet ut av emballasjen og kontroller at det ikke er skader. Skyv jekken inn på det horisontale støttefoten, plasser hjulholderen i hullet på foten og fest den med justeringshåndtaket. Skru hele den vertikale trekkarmen fast til støttefoten ved hjelp av håndtaksskruen. Bolt håndtaket til sveivmekanismen og fest trekkarmen med kroker til trekkstroppen.

Hva er maks trekkraft for MSW DA-27?

Maks trekkraft er 600 kg. Påfør gradvis trykk ved hjelp av sveiven for å unngå skade på karosseriet.

Hvordan justere vinkelen på trekkarmen?

Bruk vinkeljusteringshåndtaket (element E) som sitter på trekkarmen. Vipp armen til optimal vinkel for å oppnå effektiv innretningseffekt. Lås armen på plass før du begynner trekkingen.

Kan jeg bruke MSW DA-27 på ujevne underlag?

Nei, apparatet må plasseres på et plant, stabilt, rent og tørt underlag. Ujevnt underlag kan kompromittere sikkerheten og effektiviteten til verktøyet.

Hvordan vedlikeholde bulletrekkeren MSW DA-27?

Rengjør den med en myk klut og ikke-korrosive rengjøringsmidler. Ikke bruk skarpe eller metalliske gjenstander. Oppbevar den på et tørt og kjølig sted, beskyttet mot fuktighet og sol. Inspiser jevnlig tilstanden til delene.

Hva gjør jeg hvis trekkstroppen er skadet?

Trekkstroppen med festekroker er en utskiftbar del. Kontakt produsenten eller forhandleren for å få en reservedel. Ikke bruk apparatet med en skadet stropp.

Er MSW DA-27 egnet for nybegynnere?

Dette verktøyet er beregnet for profesjonell bruk i bilreparasjon. Nybegynnere bør opplære seg i retteteknikker og følge sikkerhetsinstruksjonene i bruksanvisningen.

Hvordan bruke den innebygde jekken?

Jekken betjenes med sveiven (element G). Plasser støttepunktet (element H) under kjøretøyet, og betjen sveiven for å løfte. Bruk alltid på stabilt underlag.

Kan jeg rengjøre apparatet med vann?

Nei, ikke spray vann og ikke senk apparatet ned i vann. Bruk kun en myk klut lett fuktet om nødvendig, og unngå at vann trenger inn i åpningene.

Hvordan kassere MSW DA-27 ved slutten av levetiden?

Ikke kast apparatet i husholdningsavfallet. Lever det til et innsamlingssted for resirkulering av elektriske og elektroniske apparater. Plast kan resirkuleres i henhold til merkingen.

BRUKSANVISNING DA-27 MSW

Denne brukerhandboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vart ytterste for a sikre at oversettelsen er noyaktig, men vaer oppmerksom pa at automatiserte oversettelser icke er perfekte og ikke er ment a erstatte menseskelige oversettere. Den offisielle versjonen av brukerhandboken er pa engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om noyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere sprakversjoner er tilgengelig pa forrespørsl via

[e-mail]

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Bulkedrag - rettekarm
Modell	MSW-DA-27
Mål [bredde x dybde x høyde; mm].	300 x 1300 x 910
Vekt [kg]	15
Trekkkraft [kg]	600
Armlengde [cm]	124 - 135

Dette Produktet er designet for Å brukes i bilreparasjoner for Å fikse bulker ogindre karosserideformasjoner pa kjoretoyets karosserioverflate. Dette verktoyet er mye brukt i kollisjons-ller restaureringsreparasjoner, spesielt forindre bulker som ikke krever kompletten panelutskifting eller omfattende karosseriarbeid. Brukeren er ansvarlig for skader som oppstär som ffolge av utilsiktet bruk av apparatet.

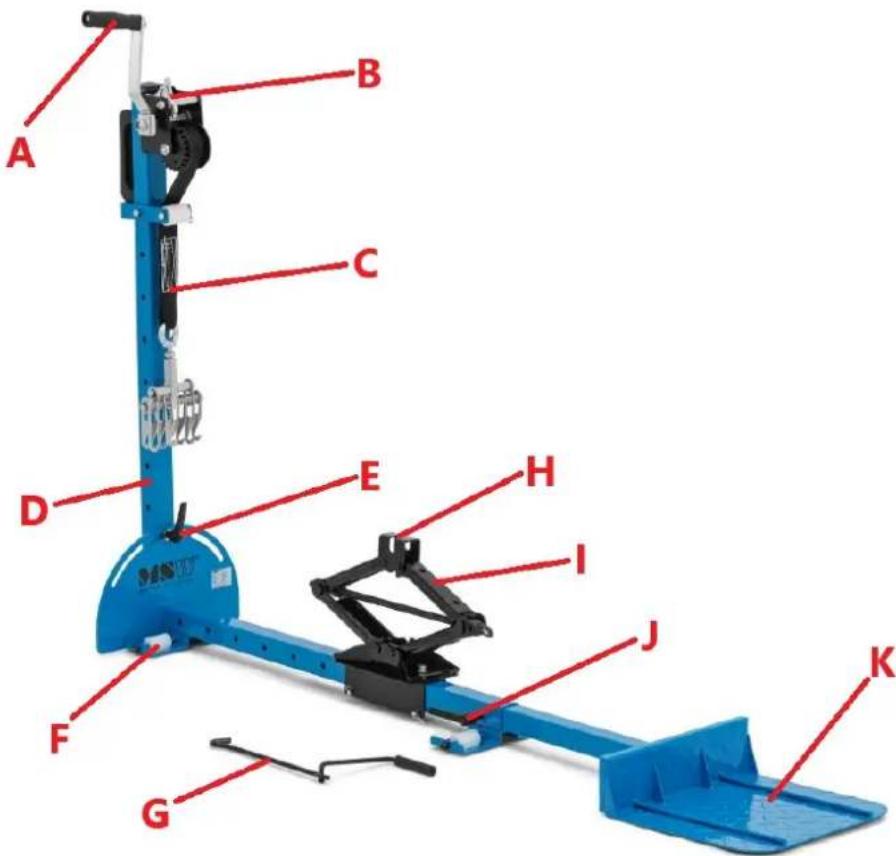

A. Trekkmekanisme sveiv med handtak
B. Lås pää sveivmekanismen
C. Trekkstropp med festekroker
D. Justerbar vertical trekkarm
E. Justeringshandtak for trekkarmvinkel

F. Transportrulle
G. Jekk sveiv for bil
H. Støttepunkt for biljekk
I. Billftejekk

J. Horisontalt justeringshandtak for stotteben

K. Hjulholder

Installasjon

Hold enheten borte fra varme overflater. Enheten skal alltid brukes nár den er plassert på en jevn, stabil, ren, törr overflate og vare utilgiengelig for barn og personer med begrense mentale og sensoriske funksjoner.

• Ta produitet ut av emballasjen, inspiser for eventuelle fraktskader og sjekk om alle deler er tilstede

• Sett biljekken på det horisontale stottebenet.
• Sett hjulholderen inn i det horizontale stottebenshulleit og fest dem med justeringshandtaket.
• Skru den vertikale trekkarmenheten med det horisontale stottebenet - bruk handtaksskruen for a feste dem sammen. Trekkarmen beveger seg i begge retninger og holdes av justeringshandtaket.
  Bolt pāHandtaket til sveivmekanismen.
  Fest trekkarmen med broker til trekkstroppen.

Bruk avenheten

MERK: dette produit er ment for bruk generelt av profesjonelle.

a)Koblearmentilhandtakethvisdeneravtakbar.
b) Plasser Armen i en optimal vinkel - bruk justeringsknappen for a vinkle armen for effektiv innflytelse.
c) Lås armen på plass og sørg for at armen er godt festet før du starter trekkprossessen.
d) Pafor gradvis trykk - ta godt tak i sveivhandaket og bruk jevne bevegelser, og dra bulken utover.
e) Sjekk bulken ofte for a unng overtrekking. Mindre justeringer kan vare ndvendig for forskjellige vinkler.
f) Gjenta om nodvendig: For storre bulker, flytt avtrekkeren og gjenta prosessen etter behov.

Vedlikehold

a) Bruk kun/DDke-etsende rengjoringsmidler til a rengjore overflaten.
b) Oppbevar encheten pa et tort og kjolig sted, uten fuktighet og direkte sollys.
c) Apparatet må ikke sprayes med vannstråle eller senkes ned i vann.
d) Ikke la vann trenge inn i apparatet gjennom ventilasjonsapningene i apparathuset.
e) Enheten ma insipiseres regelmessig for a kontrollere den tekniske effektiviteten og oppdage eventuelle skader.

f) Bruken myk klut til rengjoring.

g) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjring (f.eks. stalbørste ellert metallspatel), da disse kan skade apparatets overflatmaterialie.

Kassering av brukte enheter

Apparatet mä ikke kastes i detCOMMUNALE avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produitet,bruksanvisingen og emballasjen. Plasten som brukes til à konstruere encheten, kan resirkuleres i henhold til merkingen. Nár du velger á resirkulere, gir du et viktig bidrag til á beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.
