DA-27 - Nástroj na karosériu auta MSW - Bezplatný návod na obsluhu

Typ produktu	Vyrovnávač - rameno na narovnávanie karosérií automobilov
Značka	MSW
Model	DA-27
Rozmery (D x Š x V)	300 x 1300 x 910 mm
Hmotnosť	15 kg
Maximálna ťažná sila	600 kg
Dĺžka ťažného ramena	124 - 135 cm
Napájanie	Manuálne (bez elektrického napájania)
Hlavná funkcia	Oprava drobných preliačin a deformácií karosérie
Mechanizmus ťahu	Kľuka s rukoväťou a aretáciou
Ťažné rameno	Nastaviteľné vertikálne rameno s nastavením uhla
Ťažný popruh	S upevňovacími háčikmi
Integrovaný zdvihák	Zdvihák pre auto s kľukou
Transportné kolieska	Áno (transportný valec)
Povrch použitia	Rovný, stabilný, čistý a suchý
Čistenie	Mäkkou handričkou a nekorozívnymi čistiacimi prostriedkami
Skladovanie	Na suchom a chladnom mieste, chránené pred vlhkosťou a slnkom
Pravidelná údržba	Vizuálna kontrola účinnosti a poškodení
Profesionálne použitie	Áno, určené pre profesionálov v karosárstve
Náhradné diely	Dostupné na vyžiadanie u výrobcu
Opraviteľnosť	Vymeniteľné diely (popruh, háčiky, rukoväte atď.)
Bezpečnosť	Používať na stabilnom povrchu, mimo dosahu detí, skontrolovať pred použitím
Záruka	Pozrite si návod alebo sa obráťte na predajcu

Často kladené otázky - DA-27 MSW

Ako nainštalovať vyrovnávač MSW DA-27?

Vyberte výrobok z obalu a skontrolujte, či nie je poškodený. Zasuňte zdvihák na vodorovnú podpernú nohu, vložte držiak kolesa do otvoru v nohe a upevnite ho pomocou nastavovacej rukoväte. Zoskrutkujte celú zvislú ťažnú tyč s podpernou nohou pomocou skrutky rukoväte. Priskrutkujte rukoväť na kľukový mechanizmus a pripevnite ťažné rameno s háčikmi k ťažnému popruhu.

Aká je maximálna ťažná sila MSW DA-27?

Maximálna ťažná sila je 600 kg. Vyvíjajte tlak postupne pomocou kľuky, aby ste predišli poškodeniu karosérie.

Ako nastaviť uhol ťažného ramena?

Použite rukoväť na nastavenie uhla (prvok E) umiestnenú na ťažnom ramene. Nakloňte rameno do optimálneho uhla pre dosiahnutie účinného pákového efektu. Pred začatím ťahu rameno zaistite.

Môžem používať MSW DA-27 na nerovnom povrchu?

Nie, zariadenie musí byť umiestnené na rovnom, stabilnom, čistom a suchom povrchu. Nerovný povrch môže ohroziť bezpečnosť a účinnosť nástroja.

Ako udržiavať vyrovnávač MSW DA-27?

Čistite ho mäkkou handričkou a nekorozívnymi čistiacimi prostriedkami. Nepoužívajte ostré alebo kovové predmety. Skladujte na suchom a chladnom mieste, chránené pred vlhkosťou a slnkom. Pravidelne kontrolujte stav dielov.

Čo robiť, ak je ťažný popruh poškodený?

Ťažný popruh s upevňovacími háčikmi je vymeniteľný diel. Kontaktujte výrobcu alebo predajcu a objednajte si náhradný diel. Nepoužívajte zariadenie s poškodeným popruhom.

Je MSW DA-27 vhodný pre začiatočníkov?

Tento nástroj je určený na profesionálne použitie v opravách automobilov. Začiatočníci by sa mali oboznámiť s technikami vyrovnávania a dodržiavať bezpečnostné pokyny v návode.

Ako používať integrovaný zdvihák?

Zdvihák sa ovláda kľukou (prvok G). Umiestnite oporný bod (prvok H) pod vozidlo a potom otáčajte kľukou na zdvihnutie. Vždy používajte na stabilnom povrchu.

Môžem čistiť zariadenie vodou?

Nie, nestriekajte vodou a neponárajte zariadenie. Používajte iba mäkkú handričku prípadne mierne navlhčenú, pričom dbajte na to, aby sa voda nedostala do otvorov.

Ako zlikvidovať MSW DA-27 po skončení životnosti?

Nevyhadzujte zariadenie do komunálneho odpadu. Odovzdajte ho na zberné miesto na recykláciu elektrických a elektronických zariadení. Plasty sa dajú recyklovať podľa označení.

NÁVOD NA OBSLUHU DA-27 MSW

Likvidace použitych pristrojú

Tato použivatel'ská príručka bola prelozená pomocou strojového prekladu. Vyvinuli sme maximálne usilie, aby bol preklad presný, ale upozorůjeme, ze automaticické preklynie nie su dokonále a nie su určcene na to, aby nahradili ludskych prekladatel'ov. Oficialna verzia použivatel'skej príručky je v angličtine. Akékol'vek rozieli medzi preloženou verziou a originálnu angličtinou nie su prévne záväzné. Ak mate akékol'vek otázky týkajúce sa presnosti prekladu, pozrite si anglickú verziu, ktorá je oficialnou referenciou. Viac jazykovych verzií je k dispozicii na vyziadanie cz

[e-mail]

Technické udaje

Popis parametra	Hodnota parametra
Názov produktu	Vyťahovac preliačin - vyrovnávacie rameno
Model	MSW-DA-27
Rozmery [šírka x híbka x výška; mm]	300 x 1300 x 910
Hmotnost' [kg]	15
Sila tahu [kg]	600
Dlžka ramena [cm]	124 - 135

Tento produit je určený na použitie pri opravách automobilov na opravu preliačin a drobnych deformácí karoséries na povrchu karoséries vozidla. Tento nastroj je široko používaný pri opravách kolíži alebo renováci, najmá pri mensích preliačinach, ktoré si nevyžadujú uplnu vymenu panela alebo rozsiahle práce na karosérii. Používatej je zodpovedný za akékol'vek skody spôsobene neumyseln'y mouživanim zariadenia.

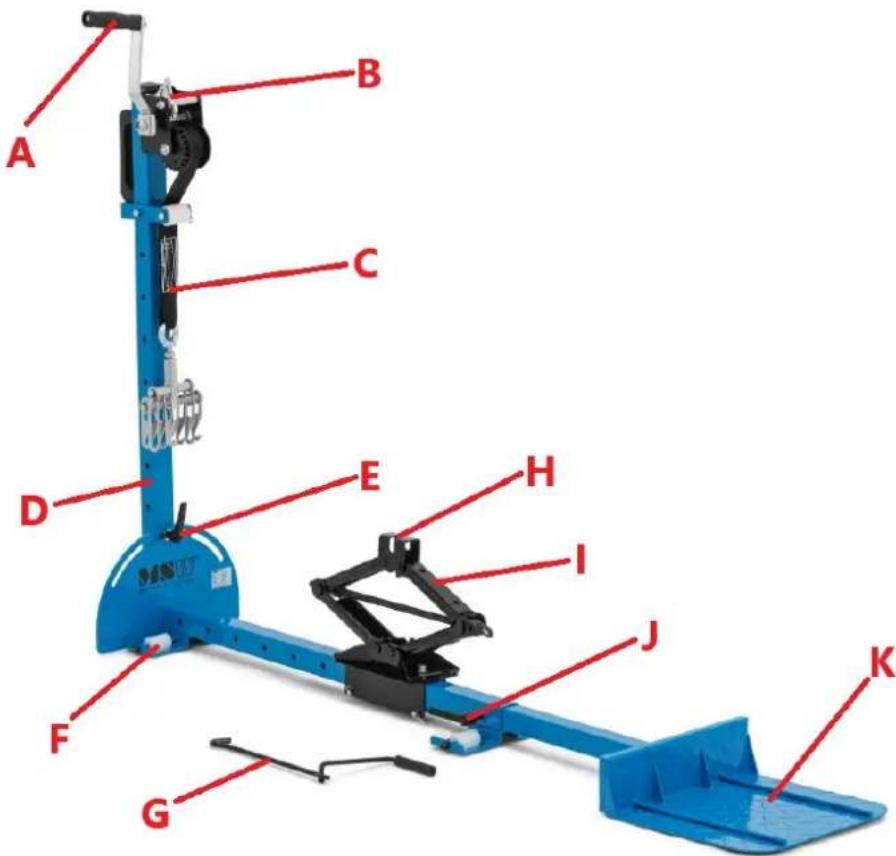

A. Kfuka tazneho mechanizmu s rukovatou
B. Zámok k'lukového mechanizmu
C. Stahovaci popruh s upevnovacimi háčikmi
D. Nastavitel'ne vertikánlne tazné rameno

E. Rukovat' nastavenia uhla ramena
F. Transportny valec
G. Kluka zdviháka auta
H. Oporny bod pre zdvihak auta
I. Auto zdvihak

J. Horizontálna rukováť na nastavenie opornyě nohy

K. Nosic kolies

Instalacia

Zariadenie udrziavajte mimo horucich povrchov. Zariadenie by sa malo pouzivat vzyd, ked je umiestnene na rovnom, stabilnom, cistom a suchom povrchu a malo by byt mimo dosahu deti a osob s obmedzenymi dusevnymi a zmyslovymi funkciami.

Používanie zariadenia

POZNÁMKA: Tento produkt je určeny na všeobecné použitie odborníkmi.

a) Pripojte rameno k rukovati, ak je odnimateine.
b) Umiestnite rameno v optimalmnom uhle - pouzite nastavovaci gombik na naklonenie ramena pre efektivny pakovy efekt.
c) Zaistite rameno na mieste a pred začatím procesu tahania sa uistite, ze je rameno bezpečne pripevně.
d) Postupne zatlacte - pavne uchopte kluku a robte rovnomernen pohyby, priom priehlbinu tahajtesmerom von.
e) Pravidelne kontrlujte priehlbinu, aby ste predisi nadernému vytahovaniu. Pre rozne uhly mozu byt potrebné mensie upravy.
f) V pripe potreby zopakujte: pri vacich priehlbinach zmeite polohu stahovaka a poda potreby proces zopakujte.

Udrzba

a) Načistenie povrchu použivajte len nekorozívine Čistiace prostriedky.
b) Prístoj skladujte na suchom a chladnom miesto, bez pristupu vlhkosti a priameho slnéného ziarenia.
c) Zariadenie nestriekajte prudom vody ani ho do nej neponarajte.
d) Nedovolte, aby sa do zariadenia dostala voda cz otvory v jeho plasti.
e) Zariadenie sa musi pravidene kontrolovat, aby sa overila jeho technická efektivnost a zistilo sa pripadne poskodenie.
f) Na cistenie pouzivaje makku handričku.
g) Na cistenie nepouzivaje ostre a/alebo kovové predmety (napr. drotenu kefu alebo kovovu spachtfu), pretoze mozu poskodit povrchovy material spotrebica.
