DA-27 - Attrezzo per carrozzeria MSW - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sformatore - braccio di raddrizzatura per carrozzeria automobilistica
Marca	MSW
Modello	DA-27
Dimensioni (L x P x A)	300 x 1300 x 910 mm
Peso	15 kg
Forza di trazione massima	600 kg
Lunghezza del braccio di trazione	124 - 135 cm
Alimentazione	Manuale (senza alimentazione elettrica)
Funzione principale	Riparazione di ammaccature e deformazioni minori della carrozzeria
Meccanismo di trazione	Manovella con impugnatura e bloccaggio
Braccio di trazione	Verticale regolabile con regolazione dell'angolo
Cinghia di trazione	Con ganci di fissaggio
Sollevatore integrato	Cric sollevatore per auto con manovella
Ruote di trasporto	Sì (rullo di trasporto)
Superficie di utilizzo	Piana, stabile, pulita e asciutta
Pulizia	Con un panno morbido e detergenti non corrosivi
Conservazione	In un luogo asciutto e fresco, al riparo dall'umidità e dal sole
Manutenzione regolare	Ispezione visiva per verificare l'efficacia e i danni
Uso professionale	Sì, destinato ai professionisti della carrozzeria
Pezzi di ricambio	Disponibili su richiesta presso il produttore
Riparabilità	Parti sostituibili (cinghia, ganci, impugnature, ecc.)
Sicurezza	Utilizzare su superficie stabile, fuori dalla portata dei bambini, verificare prima dell'uso
Garanzia	Consultare il manuale o il venditore

Domande frequenti - DA-27 MSW

Come installare lo sformatore MSW DA-27?

Estrarre il prodotto dall'imballo e verificare l'assenza di danni. Far scorrere il cric sul piede di supporto orizzontale, posizionare il portaruota nel foro del piede e fissarlo con la relativa maniglia di regolazione. Avvitare l'insieme del braccio di trazione verticale al piede di supporto mediante la vite della maniglia. Bullonare la maniglia al meccanismo a manovella e fissare il braccio di trazione con i ganci alla cinghia di trazione.

Qual è la forza di trazione massima del MSW DA-27?

La forza di trazione massima è di 600 kg. Applicare una pressione progressiva mediante la manovella per evitare di danneggiare la carrozzeria.

Come regolare l'angolo del braccio di trazione?

Utilizzare la maniglia di regolazione dell'angolo (elemento E) situata sul braccio di trazione. Inclinare il braccio all'angolo ottimale per ottenere un effetto leva efficace. Bloccare il braccio in posizione prima di iniziare la trazione.

Posso utilizzare il MSW DA-27 su superfici irregolari?

No, l'apparecchio deve essere posizionato su una superficie piana, stabile, pulita e asciutta. Una superficie irregolare può compromettere la sicurezza e l'efficacia dell'utensile.

Come effettuare la manutenzione dello sformatore MSW DA-27?

Pulirlo con un panno morbido e detergenti non corrosivi. Non utilizzare oggetti appuntiti o metallici. Conservarlo in un luogo asciutto e fresco, al riparo dall'umidità e dal sole. Ispezionare regolarmente lo stato delle parti.

Cosa fare se la cinghia di trazione è danneggiata?

La cinghia di trazione con ganci di fissaggio è una parte sostituibile. Contattare il produttore o il rivenditore per ottenere un pezzo di ricambio. Non utilizzare l'apparecchio con una cinghia danneggiata.

Il MSW DA-27 è adatto ai principianti?

Questo utensile è destinato a un uso professionale nella riparazione automobilistica. I principianti devono formarsi alle tecniche di raddrizzatura e seguire le istruzioni di sicurezza del manuale.

Come utilizzare il cric sollevatore integrato?

Il cric sollevatore è azionato dalla manovella (elemento G). Posizionare il punto di appoggio (elemento H) sotto il veicolo, quindi azionare la manovella per sollevare. Utilizzare sempre su una superficie stabile.

Posso pulire l'apparecchio con acqua?

No, non spruzzare acqua e non immergere l'apparecchio. Utilizzare solo un panno morbido leggermente inumidito se necessario, evitando che l'acqua penetri nei fori.

Come smaltire il MSW DA-27 a fine vita?

Non gettare l'apparecchio nei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Le plastiche possono essere riciclate secondo le marcature.

MANUALE UTENTE DA-27 MSW

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto agli sforzo per garantire l'accuratezza della traduzione, ma tiani presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione,fare riferimento alla versione inglese, che è il riferimento ufficiale. Altre versioni linguistiche sono disponibili su richiestatramite

[e-mail]

Dati tecnici

Descrizione del parametro Valore del	parametro
Nome del prodotto	Tirabolli - braccio raddrizzatore
Modello	MSW-DA-27
Dimensioni (larghezza x profondità x altezza) [mm]	Dimensioni: 300x1300x910
Peso [kg]	15
Forza di trazione [kg]	600
Lunghezza del braccio [cm]	124 - 135

Questo prodotto è progettato per essere utilizzato nella riparazione di autoveicoli per riparare ammaccature e piccole deformazioni della carrozza. Questo strumento è ampiamente utilizzato nelle riparazioni di incidenti o restauri, in particolare per piccole ammaccature che non richiedono la sostituzione completa del pannello o interventi di carrozza estesi.

L'utente è responsable di eventuali danni derivanti da un uso improper del disposativo.

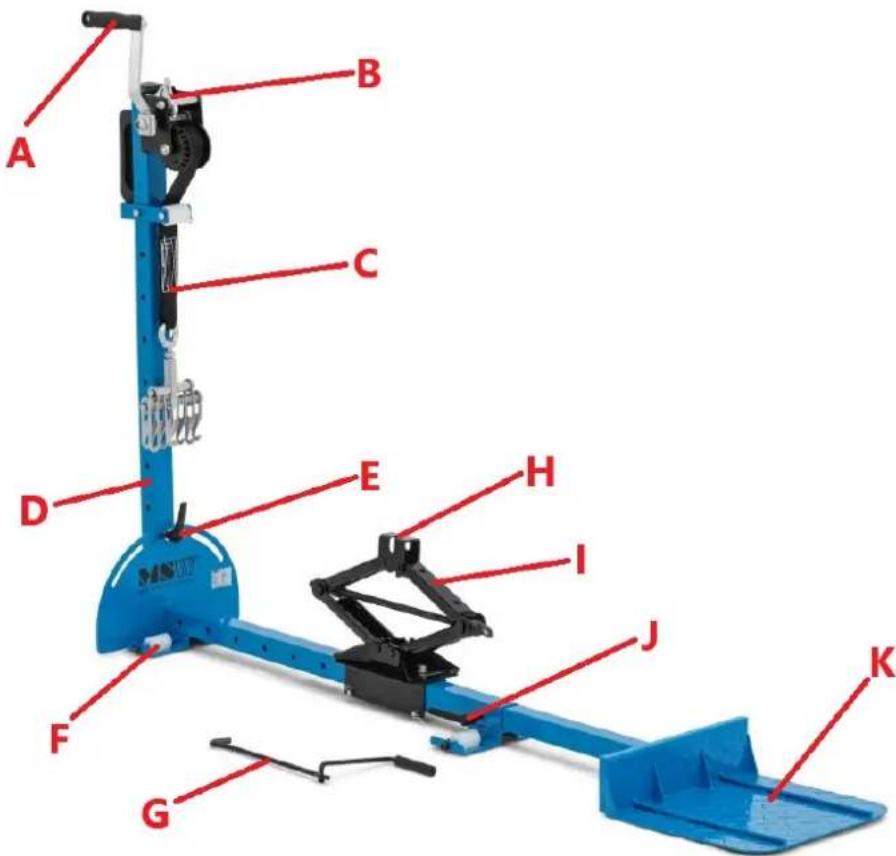

A. Meccanismo di trazione a manovella con maniglia

C. Cinghia di trazione con ganci di fissaggio

B. Blocco del mecanismo a manovella

D. Braccio di trazione verticale regolabile

E. Maniglia di regolazione dell'angolazione del braccio di trazione
F. Rullo di trasporto
G. Manovella del cric per auto
H. Punto di supporto del cric per auto

I. Cric per auto
J. Maniglia di regolazione della gamba di supporto orizzontale
K. Supporto ruota

Installazione

Tenere il dispositivo lontano da superfici calde. Il dispositivo deve essere sempre utilizzato su una superficie pianà, stabile, pulita e asciutta e deve essere tenuto fuori alla portata dei bambini e delle persone con capità mentali e sensoriali ridotte.

Rimuovere il prodotto dall'imballaggio, ispezionare eventuali danni causati dal trasporto e verificare che tutte le parti siano presenti

Far scivolare il cric sulla gamba di supporto orizzontale.
- Inserire il gruppo portaruota nel foro della gamba di supporto orizzontale e fissarlo con la relativa maniglia di regolazione.
- Avvitare il gruppo del braccio di trazione verticala alla gamba di supporto orizzontale: utilizzato la vite della maniglia per fissarli insieme. Il braccio di trazione si muove in entrambé le direzioni e viene trattenegro alla maniglia di regolazione.
- Avvitare la maniglia al meccanismo della manovella.
Fissare il braccio di trazione alla cinghia di trazione mediante i ganci.

Utilizzo del disposativo

a) Se è staccabile, collegare il braccio all'impugnatura.
b) Posizione are il braccio all'angolazione ottimale: utilizzare la manopola di regolazione per inclinarre il braccio e ottenere una leva efficace.
c) Bloccare il braccio in posizione e assicurarsi che sua fissato saldamente prima di iniziare il processo di trazione.
d) Applicare una pressione graduale: afferrare saldamente la manovella ed effettuare movimenti decisi, tirando l'ammaccatura verso l'esterno.
e) Controllare frequentlymente l'ammaccatura per evitare di tirarla troppo. Potrebbero essere necessarie piccole regolazioni per angolazioni diverse.
f) Ripetere se necessario: per ammaccature più grande, riposizionare l'estrattore e ripetere il procedimento secondo necessità.

MANUTENZIONE

a) Per pulire la superficie utilizezzare solo detergenti non corrosivi.
b) Conservare l'unità in un luogo asciutto e fresco, al riparo dall'umidità e dall'esposizione diretta alla luce solare.
c) Non spruzzare l'apparechio con un getto d'acqua ne immergerlo in acqua.
d) Non far penetrare acqua all'interno del dispositivoattraverso le aperture di ventilazione poste sul suo alloggiamento.
e) L'apparecchio deve essere ispezionato regolarmente per verificarne l'efficienza tecnica e individuare eventuali danni.
f) Per la puliziautilizzare un panno morbido.
g) Per la pulizia non utilizzato oggetti appuntiti e/o metallici (ad esempio una spazzola metallica o una spatola metallica) perché potrebbero danneggiare la superficie dell'apparecchio.

Smaltimento dei dispositivi usati

Non smaltire quello dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il symbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizzare il dispositivo possono essere riciclate conformmente alle relative indicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impiano di riciclaggio più vicino, contattare le autorità locali.
