DA-27 - Unealtă pentru caroserie auto MSW - Manual de utilizare gratuit

Tip produs	Deformator - braț de îndreptare pentru caroserie auto
Marcă	MSW
Model	DA-27
Dimensiuni (Lungime x Lățime x Înălțime)	300 x 1300 x 910 mm
Greutate	15 kg
Forță de tracțiune maximă	600 kg
Lungimea brațului de tracțiune	124 - 135 cm
Alimentare	Manuală (fără alimentare electrică)
Funcție principală	Repararea loviturilor și deformărilor minore ale caroseriei
Mecanism de tracțiune	Manivelă cu mâner și blocare
Braț de tracțiune	Vertical reglabil cu reglare a unghiului
Curea de tracțiune	Cu cârlige de fixare
Ridicător integrat	Cric de ridicare pentru mașină cu manivelă
Roți de transport	Da (rolă de transport)
Suprafață de utilizare	Plană, stabilă, curată și uscată
Curățare	Cu o cârpă moale și detergenți necorozivi
Depozitare	Într-un loc uscat și răcoros, ferit de umiditate și soare
Întreținere regulată	Inspecție vizuală pentru a verifica eficacitatea și deteriorările
Utilizare profesională	Da, destinat profesioniștilor din caroserie
Piese de schimb	Disponibile la cerere de la producător
Reparabilitate	Piese înlocuibile (curea, cârlige, mânere, etc.)
Siguranță	Utilizați pe o suprafață stabilă, la îndemâna copiilor, verificați înainte de utilizare
Garanție	Consultați manualul sau vânzătorul

Întrebări frecvente - DA-27 MSW

Cum se instalează deformatorul MSW DA-27?

Scoateți produsul din ambalaj și verificați dacă nu există daune. Glisați cricul pe piciorul de sprijin orizontal, plasați suportul pentru roată în orificiul piciorului și fixați-l cu mânerul său de reglare. Înșurubați ansamblul brațului vertical de tracțiune la piciorul de sprijin cu ajutorul șurubului mânerului. Fixați mânerul de mecanismul manivelei și fixați brațul de tracțiune cu cârlige la cureaua de tracțiune.

Care este forța de tracțiune maximă a MSW DA-27?

Forța de tracțiune maximă este de 600 kg. Aplicați o presiune treptată cu ajutorul manivelei pentru a evita deteriorarea caroseriei.

Cum se reglează unghiul brațului de tracțiune?

Folosiți mânerul de reglare a unghiului (elementul E) situat pe brațul de tracțiune. Înclinați brațul la unghiul optim pentru a obține un efect de pârghie eficient. Blocați brațul în poziție înainte de a începe tracțiunea.

Pot utiliza MSW DA-27 pe suprafețe neuniforme?

Nu, aparatul trebuie plasat pe o suprafață plană, stabilă, curată și uscată. O suprafață neuniformă poate compromite siguranța și eficiența sculei.

Cum se întreține deformatorul MSW DA-27?

Curățați-l cu o cârpă moale și detergenți necorozivi. Nu folosiți obiecte ascuțite sau metalice. Păstrați-l într-un loc uscat și răcoros, ferit de umiditate și soare. Inspectați regulat starea pieselor.

Ce fac dacă cureaua de tracțiune este deteriorată?

Cureaua de tracțiune cu cârlige de fixare este o piesă înlocuibilă. Contactați producătorul sau distribuitorul pentru a obține o piesă de schimb. Nu utilizați aparatul cu o curea deteriorată.

Este MSW DA-27 potrivit pentru începători?

Acest instrument este destinat utilizării profesionale în reparațiile auto. Începătorii trebuie să se instruiască în tehnicile de îndreptare și să respecte instrucțiunile de siguranță din manual.

Cum se utilizează cricul de ridicare integrat?

Cricul de ridicare este acționat de manivelă (elementul G). Plasați punctul de sprijin (elementul H) sub vehicul, apoi acționați manivela pentru a ridica. Utilizați întotdeauna pe o suprafață stabilă.

Pot curăța aparatul cu apă?

Nu, nu pulverizați apă și nu scufundați aparatul. Folosiți doar o cârpă moale ușor umedă dacă este necesar, evitând pătrunderea apei în orificii.

Cum se elimină MSW DA-27 la sfârșitul vieții?

Nu aruncați aparatul în deșeurile municipale. Predați-l la un punct de colectare și reciclare a aparatelor electrice și electronice. Materialele plastice pot fi reciclate conform marcajelor.

MANUAL DE UTILIZARE DA-27 MSW

Acest manual de'utilizar a fost tradus folosind traducerea automata. Am depuis todo efforturile pentru a ne asigura că traducerea este exactă, dar va rugăm să reținți că traducerile automate nu sunt perfecteși nu sunt menite să inlocuiasca traducatori i umani. Versiunea oficială a manualului de'utilizar este in limba engleză. Orice diferencță intre versiunea tradusăși versiunea originală in limba engleză nu este obligatorie din punct de vedere juridic. Daca aveți intrebări despree acuratețea traducerii, va rugăm să consulțați versiunea in limba engleză, care este referinta oficială. Mai multe versiuni lingvistice sunt disponibile la cerere prin [e-mail]

Date tehnice

Descrierea parametrilor Valoarea parametrului
Numele produsului	Extractor de îndoiri - braț de îndreptare
Model	MSW-DA-27
Dimensiuni [latime x adancime x inaltime; mm]	300 x 1300 x 910
Greunate [kg]	15
Forța de tragere [kg]	600
Lunginea brațului [cm]	124 - 135

Acest produs este conceput pentru a fi utilizeshat in reparataiile auto pentru a repara loviturile si deformataiile minore ale caroseriei suprafetei caroseriei unui vehicul. Această unealtă este Utilizata pe scară largă in reparatai de coliziani sua restaurare, in special pentru lovituri mai mici care nu necessitiesă inlocuirea completă a panoului sau lucrări ample ale caroseriei.

Utilizatorul este responsabil pentru orice daune rezultate din utilizarea neintentionata a disposizitivului.

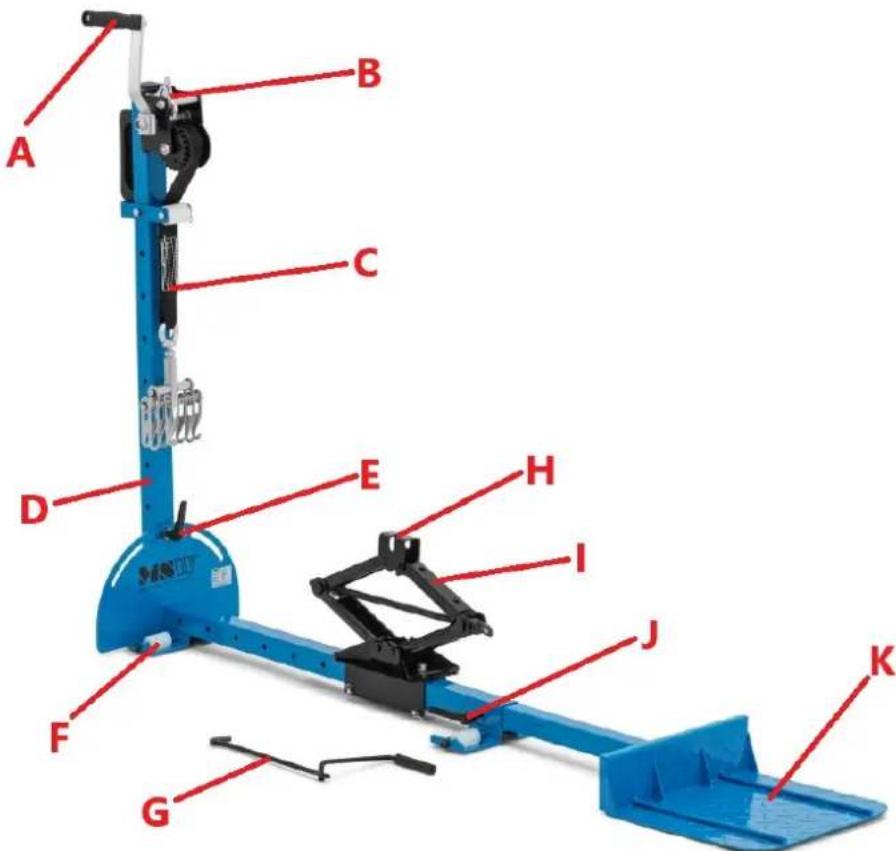

A. Manivela mecanism de tragere cu maner
B. Blocare mechanism manivelä
C. Curea de tragere cu carlige de atasare
D. Brat de tragere vertical reglabil

E. Maner de reglare a unghiului bratului de tragere
F. Rolá de transport
G. Manivela cric de ridicare auto

H. Punct de sprijin cric auto

I. Cric de ridicare a masinii

J. Maner de reglare orientalà a piciorului de sprijin

K. Suporto

Instalare

Tineti dispositivul departe de orice suprafete fierbinti. Dispositivul trebuie utilizat intotdeauna atunci cand este positonat pe o suprafata plana, stabila, curata si uscata si nu trebuie sa fie la indemana copilor si a personelor cu functii mentale si senzoriale limitate.

• Scoatei produsul din ambalaj, verificati dacă există daune de transportși verificati dacă toate piesele sunt prezente

Glisa'ci cricul auto pe piciorul de sprijin orontal.
- Puneti ansamlul suportului de roata in orificiul ortonal al piciorului de sprijin si atasaşi cu manerul de reglare.
- Insrubati ansamlbl bratului de tragere vertical cu pictiorul de sprijin orontal -utilizati surubul manerului pentru a le atasa impreună. Bratul de tragere se miscă in ambele directii si este tinut de manerul de reglare.
Fixati帽子尔la mecanismul manivelei.
- Atasa bratul de tragere cu carlige la cureaua de tragere.

Utilizarea dispositivului

NOTÄ: acest produs este destinat utilizarii in general de catre professionisti.

a) Conectați brataul la maner dacă este detasabil.
b) Pozitionati brațul la un unghi optim - Utilizati butonul de reglare pentru a inclina brațul pentru o pârghie eficientă.
c) Blocati bratul pe loc si asigurati-va cã bratul este bine atasat inainte de a incepe procesul de tragere.
d) Aplicati o presiune treptata - prindeti ferm manivela si efectuati miscari constante,tragand adancitur. spre exterior.
e) Verificazioni frevent adancitura pentru a evita tragerea excesiva. Pot fi necessare ajustari minore pentru diferite unghiuri.
f) Repetu daca este necesar: pentru adancituri mai mari, repositionati extractorul si repeatai procesul dupa cum este necesar.

Intretinere

a) Utilizati numai produse de curatare non-corozive pentru a curata suprafata.
b) Păstrati unitatea intr-un loc uscat si răcoros, ferit de umiditateși expunere directă la lumina soarelui.
c) Nu pulverizati dispositivul cu un jet de apa si nu il scufundati in apa.
d) Nu lasati apa sa patrunda in interiorul dispositivului prin orificiile de ventilatie din carcasa dispositivului.
e) Dispositivul trebuie inspectat in mod regulat pentru a verifica eficienta sa tehnica si pentru a identifica eventuale daune.
f) Utilizati o cappa moale pentru curătare.
g) Nu folosi pi nptu curatare obiecte ascutite si/sau metalice (de exemplu, o perie de sarm sau o spatul metalica), deoarece acestea pot deteriora materialul de suprafata al aparatului.

Aruncarea dispositivelor uzate

Nu aruncai ache sdispositiv in sistemele de deseuri municipale. PredaI la un punct de reciclare si colectare a dispositivelor eletrice si eletrice. Verificati simbolul de pe produs, manual de instrutiuni si ambalaj. Materiaele plastice utilize la construirea dispositivului pot fi reciclate in conformitate cu marcajele lor. Alegand sa reciclati, aduceci o contribuţie semnificativă la protectia mediolui nostru.

Contactaţi autoritateile locale pentru informataţi despree unitatea locală de reciclare.
