DA-27 - Orodje za karoserijo avtomobila MSW - Brezplačna navodila za uporabo

Vrsta izdelka	Odtisovalnik - ravnalna roka za avtomobilsko karoserijo
Znamka	MSW
Model	DA-27
Mere (D x Š x V)	300 x 1300 x 910 mm
Teža	15 kg
Največja vlečna sila	600 kg
Dolžina vlečne roke	124 - 135 cm
Napajanje	Ročno (brez električnega napajanja)
Glavna funkcija	Popravilo udrtin in manjših deformacij karoserije
Vlečni mehanizem	Ročica z ročajem in zaklepanjem
Vlečna roka	Nastavljiva navpična roka z nastavitvijo kota
Vlečni trak	S pritrdilnimi kavlji
Vgrajeni dvigalka	Dvigalka za avtomobil z ročico
Transportna kolesa	Da (transportni valj)
Površina uporabe	Ravna, stabilna, čista in suha
Čiščenje	Z mehko krpo in nekorozivnimi čistili
Skladiščenje	V suhem in hladnem prostoru, zaščitenem pred vlago in soncem
Redno vzdrževanje	Vizualni pregled za preverjanje učinkovitosti in poškodb
Profesionalna uporaba	Da, namenjeno karoserskim strokovnjakom
Nadomestni deli	Na voljo na zahtevo pri proizvajalcu
Popravljivost	Zamenljivi deli (trak, kavlji, ročaji itd.)
Varnost	Uporabljajte na stabilni površini, izven dosega otrok, preverite pred uporabo
Garancija	Preverite navodila ali prodajalca

Pogosto zastavljena vprašanja - DA-27 MSW

Kako namestiti odtisovalnik MSW DA-27 ?

Izdelek vzemite iz embalaže in preverite odsotnost poškodb. Potisnite dvigalko na vodoravno podporno nogo, postavite nosilec kolesa v luknjo noge in ga pritrdite z nastavitvenim ročajem. Privijte celoten navpični vlečni drog na podporno nogo s pomočjo vijaka ročaja. Pritrdite ročaj na mehanizem ročice in pritrdite vlečni drog s kavlji na vlečni trak.

Kakšna je največja vlečna sila MSW DA-27 ?

Največja vlečna sila je 600 kg. Postopoma pritiskajte z ročico, da preprečite poškodbe karoserije.

Kako nastaviti kot vlečne roke ?

Uporabite ročaj za nastavitev kota (element E) na vlečni roki. Nagnite roko na optimalni kot za učinkovito vzvodno delovanje. Pred začetkom vlečenja zaklenite roko na mestu.

Ali lahko uporabljam MSW DA-27 na neravnih površinah ?

Ne, napravo je treba postaviti na ravno, stabilno, čisto in suho površino. Neravna površina lahko ogrozi varnost in učinkovitost orodja.

Kako vzdrževati odtisovalnik MSW DA-27 ?

Očistite ga z mehko krpo in nekorozivnimi čistili. Ne uporabljajte ostrih ali kovinskih predmetov. Hranite ga v suhem in hladnem prostoru, zaščitenem pred vlago in soncem. Redno pregledujte stanje delov.

Kaj storiti, če je vlečni trak poškodovan ?

Vlečni trak s pritrdilnimi kavlji je zamenljiv del. Obrnite se na proizvajalca ali prodajalca za nadomestni del. Naprave ne uporabljajte s poškodovanim trakom.

Ali je MSW DA-27 primeren za začetnike ?

To orodje je namenjeno profesionalni uporabi pri popravilih avtomobilov. Začetniki se morajo usposobiti za tehnike ravnanja in upoštevati varnostna navodila iz priročnika.

Kako uporabiti vgrajeno dvigalko ?

Dvigalka se upravlja z ročico (element G). Postavite oporno točko (element H) pod vozilo, nato zavrtite ročico za dvig. Vedno uporabljajte na stabilni površini.

Ali lahko napravo očistim z vodo ?

Ne, ne pršite vode in ne potapljajte naprave. Uporabljajte le mehko krpo, rahlo navlaženo, če je potrebno, pri čemer pazite, da voda ne prodre v odprtine.

Kako odstraniti MSW DA-27 ob koncu življenjske dobe ?

Naprave ne odvrzite med komunalne odpadke. Oddajte jo na zbirno mesto za recikliranje električnih in elektronskih naprav. Plastiko je mogoče reciklirati v skladu z oznakami.

NAVODILA ZA UPORABO DA-27 MSW

Ta uporabniški priročnik je bil predeven s strojnim prevalanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upostevalje, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi cloveskih prevalajcev. Uradna razlicitica uporabniškega priročnika je v anglesčini. Morebitne razlike med prevedeno razlicitico in izvirno angleskino niso pravno zavezujoce. Če imate kakrsna koli vprašanja o točnosti prevoda, si ogleje anglesko razlicitico, ki je uradna referenca. Več jezikovnih razlicitic je na voljo na zahtevo prek [e-mail]

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	Izvleček za udrtine - ravnalna roka
Model	MSW-DA-27
Mere [širina x globina x višina; mm]	300 x 1300 x 910
Teža [kg]	15
Vlečna sila [kg]	600
Dolžina roke [cm]	124 - 135

Ta izdelek je zasnovan za uporabo pri popravilih avtomobilov za odpravo udrtin in manjsih deformacij karoserije na karoseriji vozila. To orodje se pogosto uporablja pri popravilih v primeru trkov ali obnovitvenih popravilih, zlasti za manjse udrtine, ki ne zahevajo popolne zamenchave plošće ali obseznega dela karoserije. Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe naprave.

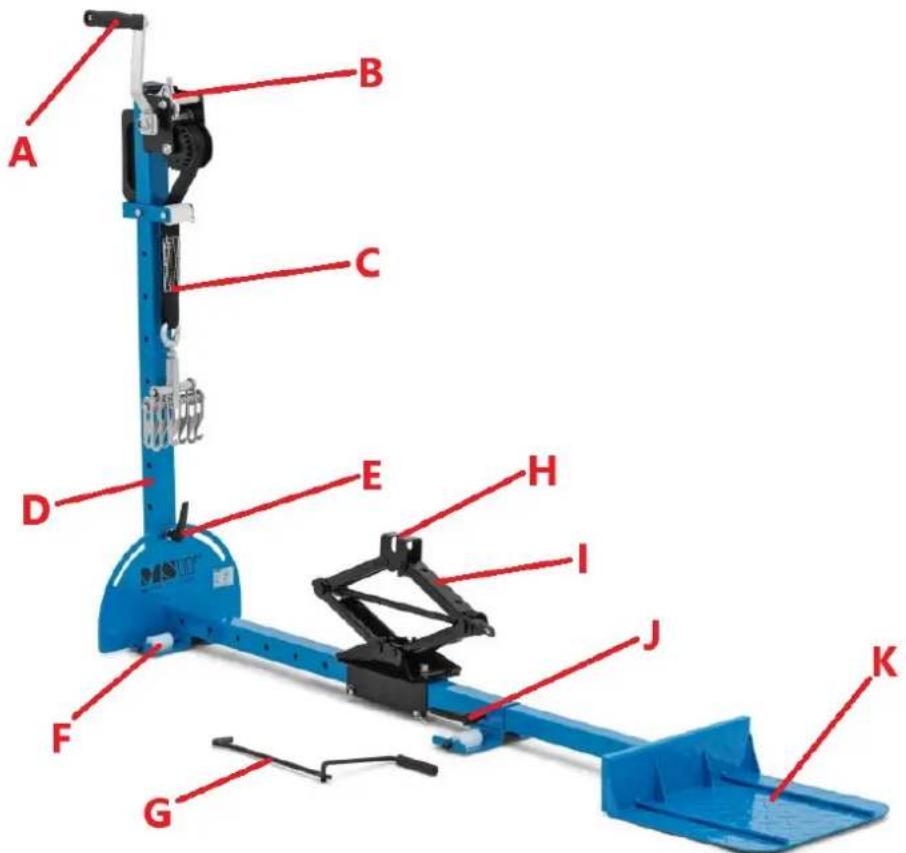

A. Ročica vlečnega mehanizma z ročajem
B. Zaklep ročicnega mehanizma
C. Vlečni trak s pritrdilnimi kavlji
D. Nastavljiva navpica na vlecnra roka
E. Ročaj za nastavitev kota vlečne roke
F. Transportni valj

G. Avtomobilska dvigalka ročica
H. Podporna točka za avtomobilsko dvigalko
I. Dvižna dvigalka za avto
J. Rocaj za nastavitev horizontalne oporny noge
K. Nosilec koles

Namestitev

Napravo ne priblizujte vroim povrsinam. Napravo vedno uporablajte na ravni, stabilni, cisti in suhi povrsini ter izven dosega otrok in oseb z omejenimi mentalnimi in senzoričnimi funkcjjam.

• Izdelek vzemite iz embalaze, preglejte morebitne poskodbe med posiljanjem in ali so prisotni vsi deli

• Avtomobilsko dvigalko potisnite na vodoravno podporn nogo.
• Sklop nosilca koles vstavite v luknjo vodoravne podporne noge in ju pritrdite z ročajem za nastavitev.
• Privijte sklop navpične vlečne roke z vodoravno podpornno nogo - uporabite vijak ročaja, da ju pritrdite skupaj. Vlečna roka se premika v obe smeri in jo drži nastavitveni ročaj.
  Privijte rocaj na roci ci mehanizem.
  Vlečno roko s kavlj pritrdite na vlečni trak.

Uporaba naprave

OPOMBA: ta izdelek je na splošno namenjen za uporabo s strani profesionalcev.

a) Povežite roko z ročajem, Če je směnljiva.

b) Postavite roko pod optimalnim kotom - uporabite nastavitveni gumb, da nagnete roko za učinkovit vžvod.
c) Zaklenite roko in se prepričajte, da je roka varno pritrjena, preden začnete postopek vlečenja.
d) Postopno pritiskajte - trdno primite rocico gonilke in izvajte enakomerne gibe ter potegnite udrtino navzven.
e) Pogosto preverjaje udrtino, da se izognete pretiranemu vlechenju. Morda bodo potrebne manjse prilagoditve za razlicne kote.
f) Po potrebi ponovite: pri vecjih udrtinah prestavite snemalnik in po potrebi ponovite postopek.

Vzdrževanje

a) Za cischenje povrsine uporabljajte le nejedka cistila.
b) Enoto hranite na suhem, hladnem mestu, brez vlage in neposredne sonche svetlobe.
c) Naprave ne prsite z vodnim curkom in je ne potapljaje v vodo.
d) Ne dovolite, da voda pride v notranjost naprave skozi zračnike v ohisju naprave.
e) Napravo moramo redno pregledovati, da preverimo njeno tehnicno učinkovitost in morebitne poskodbe.
f) Za ciscenje uporabite mehko krpo.
g) Za cischenje ne uporabljaje ostrih in/ali kovinskih predmetov (npr. zične krtace ali kovinske lopatie), ker lahko poskodujejo povrsinski material aparata.

Odlaganje rabljenih naprav

Te naprave ne odlagajte med komunalne opadke. Predajte ga zbirnemu mestu za reciklaranje elektricnih in elektrichnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklarati v skladu z njihovimi oznakami. Z odločitvijo za reciklaranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalmem obratu za recikliranje se obrnite na lokalne oblasti.
