DA-27 - Bilplåtsverktyg MSW - Gratis bruksanvisning och manual

Produkttyp	Dentdragare - rätningsarm för bilkarosser
Märke	MSW
Modell	DA-27
Mått (L x B x H)	300 x 1300 x 910 mm
Vikt	15 kg
Maximal dragkraft	600 kg
Dragarmens längd	124 - 135 cm
Drift	Manuell (ingen elektrisk strömförsörjning)
Huvudfunktion	Reparation av bucklor och mindre karossdeformationer
Dragmekanism	Vev med handtag och låsning
Dragarm	Vertikal justerbar med vinkelinställning
Dragrem	Med fästkrokar
Inbyggd lyftare	Biljack med vev
Transporthjul	Ja (transportrulle)
Användningsyta	Plan, stabil, ren och torr
Rengöring	Med en mjuk trasa och icke-korrosiva rengöringsmedel
Förvaring	På en torr och sval plats, skyddad från fukt och sol
Regelbundet underhåll	Visuell inspektion för att kontrollera effektivitet och skador
Professionell användning	Ja, avsedd för karosseriprofessionella
Reservdelar	Tillgängliga på begäran från tillverkaren
Reparerbarhet	Utbytbara delar (rem, krokar, handtag, etc.)
Säkerhet	Använd på stabil yta, utom räckhåll för barn, kontrollera före användning
Garanti	Se bruksanvisningen eller återförsäljaren

Vanliga frågor - DA-27 MSW

Hur installerar man dentdragaren MSW DA-27?

Ta bort produkten från förpackningen och kontrollera att den inte är skadad. Skjut jacken på den horisontella stödfoten, placera hjulhållaren i fotens hål och fäst den med justeringshandtaget. Skruva fast hela vertikala dragarmen på stödfoten med handtagsskruven. Bulta fast handtaget på vevmekanismen och fäst dragarmen med krokar på dragremmen.

Vad är maximal dragkraft för MSW DA-27?

Maximal dragkraft är 600 kg. Applicera ett gradvis tryck med veven för att undvika att skada karossen.

Hur justerar man dragarmens vinkel?

Använd vinkeljusteringshandtaget (element E) på dragarmen. Luta armen till optimal vinkel för effektiv hävstångseffekt. Lås armen på plats innan du börjar dra.

Kan jag använda MSW DA-27 på ojämna ytor?

Nej, apparaten måste placeras på en plan, stabil, ren och torr yta. En ojämn yta kan äventyra säkerheten och verktygets effektivitet.

Hur underhåller man dentdragaren MSW DA-27?

Rengör den med en mjuk trasa och icke-korrosiva rengöringsmedel. Använd inte vassa eller metalliska föremål. Förvara den på en torr och sval plats, skyddad från fukt och sol. Inspektera regelbundet delarnas skick.

Vad gör jag om dragremmen är skadad?

Dragremmen med fästkrokar är en utbytbar del. Kontakta tillverkaren eller återförsäljaren för att få en reservdel. Använd inte apparaten med en skadad rem.

Är MSW DA-27 lämplig för nybörjare?

Detta verktyg är avsett för professionell användning inom bilreparation. Nybörjare måste utbilda sig i rätningstekniker och följa säkerhetsanvisningarna i bruksanvisningen.

Hur använder man den inbyggda biljacken?

Biljacken manövreras med veven (element G). Placera stödjepunkten (element H) under fordonet, vrid sedan veven för att lyfta. Använd alltid på en stabil yta.

Kan jag rengöra apparaten med vatten?

Nej, spraya inte vatten och doppa inte apparaten. Använd endast en mjuk trasa lätt fuktad om nödvändigt, undvik att vatten tränger in i öppningarna.

Hur gör jag mig av med MSW DA-27 vid slutet av dess livslängd?

Kasta inte apparaten i hushållsavfallet. Lämna den till en insamlingsplats för återvinning av elektriska och elektroniska apparater. Plast kan återvinnas enligt markeringarna.

BRUKSANVISNING DA-27 MSW

Denna användarmanual har översatts med maskinöversätting. Vi har ansträngt oss für att sakerställa att översättningen ar korrekt, men observera att automatiska översättingar inte ar perfekta och inte ar avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen ar på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen ar inte juridiskt bindande. Om du har nagra frägor om översättningens riktigkeit, se den engelska versionen, som ar den officiella referensen. Fler språkversioner finns tillgangliga på begaran via

[e-mail]

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Bucklyftare - rätarm
Modell	MSW-DA-27
Mätt [bredd x djup x höjd; mm]	300 x 1300 x 910
Vikt [kg]	15
Dragkraft [kg]	600
Armlängd [cm]	124 - 135

Denna produit ar designad for att anvandas vid bilreparationer for att fixa bucklor och mindre karossdeformationer pa ett fordons karossyta. Detta verktyg anvands i stor utstrackning vid kollision ell er restaurering, särskilt for minreducklor som inte kraver kompletten pamelbyte ell omfattande karossarbete. Anvandaren ar ansvarig for alla skador som uppstar till foljd av iche avsedd anvanding av apparaten.

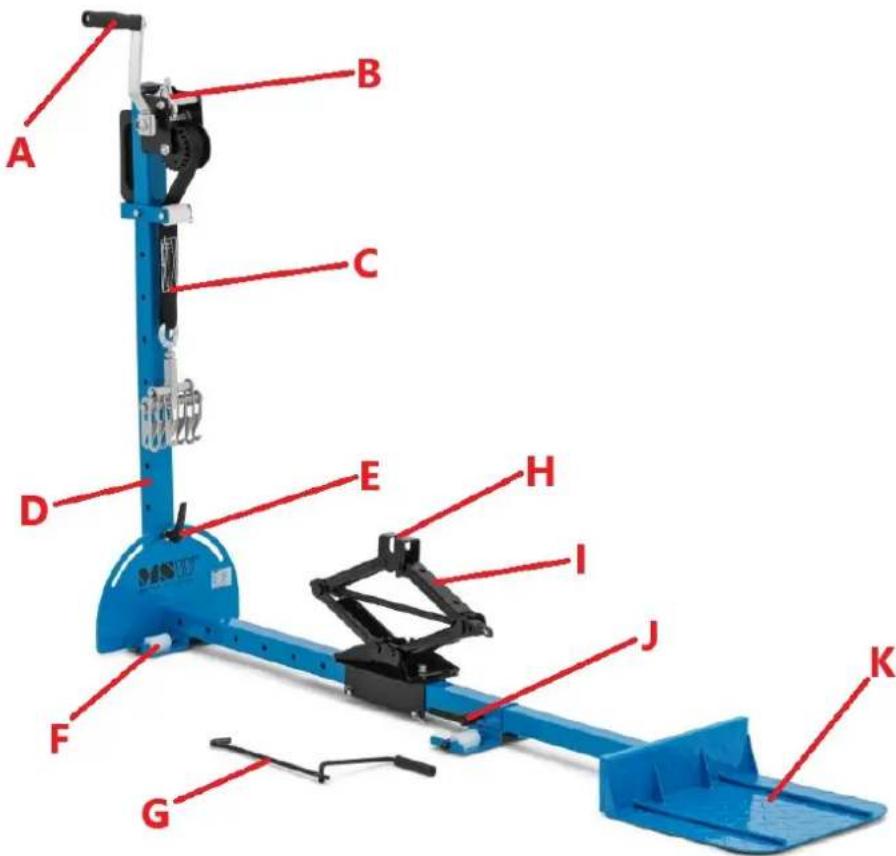

A. Dragmekanism vev med handtag
B. Vevmekanism Iås
C. Dragrem med faskrokar
D. Justerbar vertical dragarm
E. Dragarmsvinkeljusteringshandtag

Hall apparaten borta fran heta ytor. Enheten sca alltid anvandas nar den ar placerad pa en jamm, stabil, ren, torr yta och vara utom rackhall for barn och personer med begransade mentala och sensoriska Funktioner.

• Ta ut Produkten ur forpackningen, inspektera for eventuella fraktskador och kontrollera om alla delar finns med

• Skjut bildomkraften på det horisontella stödbenet.
  Satt in hjulhällarenheten i det horisontella stödbenshalet och fäst dem med justeringshandtaget.
• Skruva fast den vertikala dragarmsenheten med det horisontella stödbenet - använd handtagsskruven für att fasta dem. Dragarmen rör sig i bāda riktningarna och hälls av justeringshandtaget.
• Skruva fast handtaget till vevmekanismen.
  Fast dragarmen med krokar pa dragremmen.

Användning av apparaten

OBS:enna produit ar avsedd att anvandas generelt av proffs.

a) Anslut armen till handtaget om den ar avtagbar.
b) Placera Armen i en optimal vinkel - använd justeringsratten for att vinkla Armen for effektiv havstång.
c) Lås armen på plats och se till att armen är ordentligt fastsatt innan du pâbörjar dragprocessen.
d) Applicera gradvis tryck - greppa vevhandtaget stadigt och gör stadiga rörelser, dra bucklan utat.
e) Kontrollera bucklan ofta for att undvika overdragning. Mindre justeringar kan behovas for olika vinklar.
f) Upprepa om det behovs: for storre bucklor, flytta avdragaren och upprepa processen vid behov.

Underhäll

a) Använd endast icede-korrosiva rengöringsmedel for att rengora ytan.
b) Förvara apparaten på en torr och sval plats som ar skyddad mot fukt och direkt solljus.
c) Apparaten fär inte sprutas med en vattensträle aller sänkas ned i vatten.
d) Låt inte vatten tränga in i apparaten genom ventilationsöppningarna i apparatens höje.
e) Apparaten mäste inspekteras regelbundet für att kontrollera dess teknika effektivitet och upptäcka eventuella skador.
f) Använd en mjuk trasa für rengöring.
g) Använd inte vassa foremål och/eller metallfremål for rengöring (t.ex. en ställborste eller en metallspatel) aftersom de kan skada apparatens ytmaterial.

Kassera anecdja enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en Återvinnings- och insamlingsplats for elektriska och elektroniska apparater. Kontrollera symbolen på produkten,Bruksanvisingen och forpackningen. Plasterna som används for att konstruera apparaten kan Återvinnas i overensstammelse med deras markning. Genom att välja att ätervinna gör du en viktig insats for att skydda.Var miljö.
