DA-27 - Nástroj pro karoserii auta MSW - Bezplatný návod k obsluze

Typ produktu	Vyrovnávač - narovnávací rameno pro automobilovou karoserii
Značka	MSW
Model	DA-27
Rozměry (D x Š x V)	300 x 1300 x 910 mm
Hmotnost	15 kg
Maximální tažná síla	600 kg
Délka tažného ramene	124 - 135 cm
Napájení	Ruční (bez elektrického napájení)
Hlavní funkce	Oprava promáčklin a drobných deformací karoserie
Tažný mechanismus	Kliková rukojeť se zámkem
Tažné rameno	Nastavitelné svislé rameno s nastavením úhlu
Tažný popruh	S upevňovacími háky
Integrovaný zvedák	Zvedák pro auto s klikou
Transportní kolečka	Ano (transportní váleček)
Povrch použití	Rovný, stabilní, čistý a suchý
Čištění	Měkkým hadříkem a nekorozivními čisticími prostředky
Skladování	Na suchém a chladném místě, chráněném před vlhkostí a sluncem
Pravidelná údržba	Vizuální kontrola účinnosti a poškození
Profesionální použití	Ano, určeno pro profesionály v karosářství
Náhradní díly	K dispozici na vyžádání u výrobce
Opravitelnost	Vyměnitelné díly (popruh, háky, rukojeti atd.)
Bezpečnost	Používejte na stabilním povrchu, mimo dosah dětí, před použitím zkontrolujte
Záruka	Viz návod nebo prodejce

Často kladené otázky - DA-27 MSW

Jak nainstalovat vyrovnávač MSW DA-27?

Vyjměte výrobek z obalu a zkontrolujte, zda není poškozený. Zasuňte zvedák na vodorovnou podpěrnou nohu, umístěte držák kola do otvoru v noze a upevněte jej pomocí nastavovací rukojeti. Přišroubujte sestavu svislého tažného ramene k podpěrné noze pomocí šroubu rukojeti. Přišroubujte rukojeť ke klikovému mechanismu a připevněte tažné rameno s háky k tažnému popruhu.

Jaká je maximální tažná síla MSW DA-27?

Maximální tažná síla je 600 kg. Aplikujte postupný tlak pomocí kliky, abyste zabránili poškození karoserie.

Jak nastavit úhel tažného ramene?

Použijte rukojeť pro nastavení úhlu (prvek E) umístěnou na tažném rameni. Nakloňte rameno do optimálního úhlu pro dosažení účinné páky. Před zahájením tažení rameno zajistěte.

Mohu použít MSW DA-27 na nerovných površích?

Ne, zařízení musí být umístěno na rovném, stabilním, čistém a suchém povrchu. Nerovný povrch může ohrozit bezpečnost a účinnost nástroje.

Jak udržovat vyrovnávač MSW DA-27?

Čistěte jej měkkým hadříkem a nekorozivními čisticími prostředky. Nepoužívejte ostré nebo kovové předměty. Skladujte na suchém a chladném místě, chráněném před vlhkostí a sluncem. Pravidelně kontrolujte stav součástí.

Co dělat, když je tažný popruh poškozen?

Tažný popruh s upevňovacími háky je vyměnitelný díl. Kontaktujte výrobce nebo prodejce pro získání náhradního dílu. Nepoužívejte zařízení s poškozeným popruhem.

Je MSW DA-27 vhodný pro začátečníky?

Tento nástroj je určen pro profesionální použití v opravách automobilů. Začátečníci by se měli naučit techniky vyrovnávání a dodržovat bezpečnostní pokyny v návodu.

Jak používat integrovaný zvedák?

Zvedák je ovládán klikou (prvek G). Umístěte opěrný bod (prvek H) pod vozidlo a poté otáčejte klikou pro zvednutí. Vždy používejte na stabilním povrchu.

Mohu zařízení čistit vodou?

Ne, nestříkejte vodu a neponořujte zařízení. Používejte pouze měkký hadřík mírně navlhčený, pokud je to nutné, a zabraňte vniknutí vody do otvorů.

Jak zlikvidovat MSW DA-27 na konci životnosti?

Nevyhazujte zařízení do komunálního odpadu. Odevzdejte jej do sběrného místa pro recyklaci elektrických a elektronických zařízení. Plasty lze recyklovat podle označení.

NÁVOD K OBSLUZE DA-27 MSW

Tato uživatelská príručka byla preložena pomoci strojového prekladu. Udělali jsme věs pro to, aby byl preklad presný, ale měje tne paměti, ze automaticické preklady nejsou dokonále a nemají nahradit lidské prekladatele. Oficialné verze uživatelské príručky je v angličtine. Jakékoli rozdíly mezi prěloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledné prěsnosti prekladu, podívejte se prosím na anglickou verzi, která je oficialné odkazem. Dalá jazykové verze jsou k dispozici na vyžádání prostřednictvím [e-mail]

Technické udaje

Popis parametru Hodnota parametru
Stål pro horní frézku	Stahovák na dülky - vyrovnávací rameno
Model	MSW-DA-27
Rozměry (šiřka x hloubka x výška) [mm]	300 x 1300 x 910
Hmotnost [kg]	15
Tažná sila [kg]	600
Délka paź [cm]	124 - 135

Tento produkt je určen k použití pri opravách automobilúk opravě promáčkin a drobnych deformací karoserie na povrchu karoserie vozidla. Tento nastroj je široce použiván pri opravách kolizí nebo restaurovány, zejménu u mensich promáčkin, které nevyžadujú uplnou vymenu panelu nebo rozsáhlé práce na karoserii.

Uživatel je odpovedný za jakékoli skody zpúsobene neumyslnym použitim zařizení.

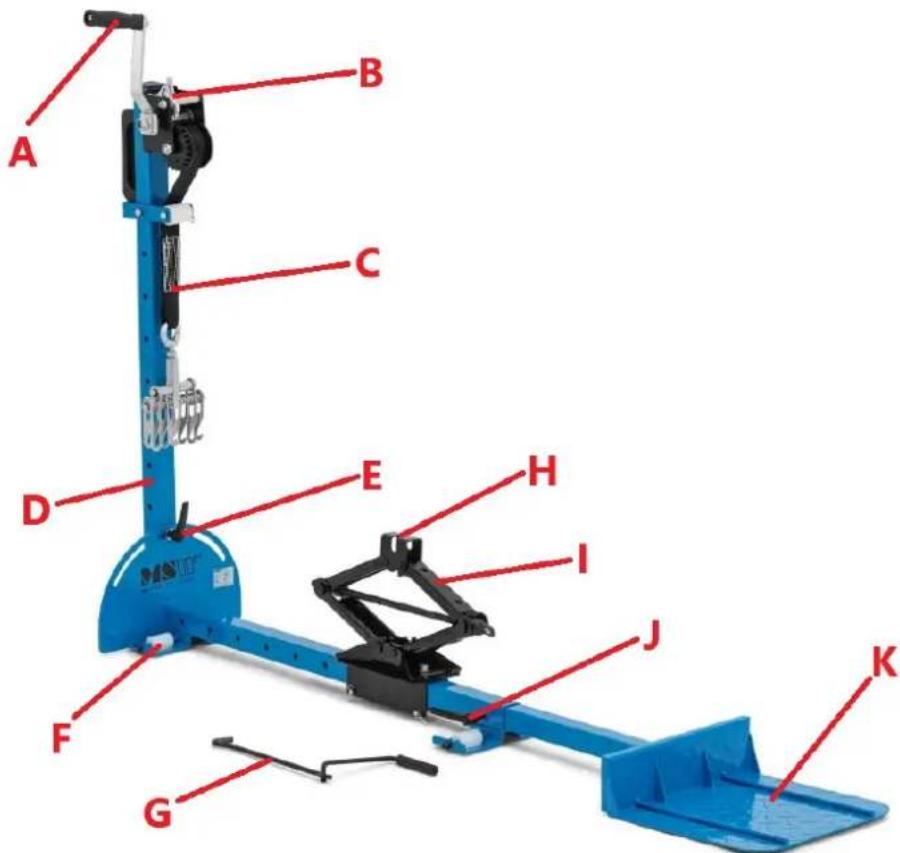

A. Klika stahovacího mechanismu s rukojetí
B. Zamek klikovoho mechanismu
C. Shahovaci popruh s háčky na uchycné
D. Nastavitelné vertikánlí stahovaci rameno
E. Tažná rukojet pro nastavení uhlu ramene
F. Transportni valec

G. Klika zvedáku auta
H. Podpěrný bod zvedáku auta
I. Zyedák na auto
J. Horizontálni rukojet pro nastavení opérné nohy
K. Nosic kol

Instalace

Udrzujte zaizeni mimo dosah horkych povrchu. Zaizeni by melo byt vzyd pouzivano, kdyz je umisteno na rovnem, stabilim, cistem a suchem povrchu a melo byt mimo dosah deti a osob somezenymi dusevnimi a smyslovymi funkcem.

Vvjmete produkt z obalu, zkontrolujte, zda nedoslo k poskozeni pri preprave a zkontrolujte, zda jsou pritomny vsechny dily

• Nasunte zvedák na vodorovnou nosnou nohu.

Vlozte sestavu nosice kol do otvoru pro horizontalni opernou nohu a pripevnete je pomoci nastavovacrukojeti.

• Seśroubujte sestavu vertikánlího tažného ramene s vodorovnou podpěrnou nohou - pomoci šroubu rukojeti je spojte dohromady. Tažné rameno se pohybuje v obou směrech a je držENO nastavovací rukojetí.

• Sroub na rukojeti ke klikovému mechanismu.

• Pripevné tazné rameno pomoci háčkú k taznému popruhu.

Použití zařizení

POZNÁMKA: Tento produit je určen pro použití obecné professionál.

a) Pripojte rameno k rukojeti,Pokud je odnimatelne.
b) Umistete rameno do optimalinho uhlu - pomoci nastavovaciho knofliku naklonde rameno pro efektivnji paku.
c) Zajistete rameno na miste a prd zahajenim procesu vytahovani se ujistete, ze je rameno bezpecné pripevnelo.
d) Vyvjejte postupný tlak – pevně uchopte kliku a provádejte rovnoměrné pohyby, vytahujte dulek směrem ven.
e) Pravidelné kontrolujte dulek, abyste se vyhnuli pretazení. Pro ruzné uhly mohou byt nutné drobné upravy.
f) V pripadé potreby opakujte: u větsich promáčklin prěmístěte stahovák a podle potrěby proces opakujte.

UDRZBA

a) K Čišěnéří povrchu používejte pouze nekorozivní Čištíć prostředky.
b) Skladujte jegnotku na suchém, chladném misté, bez vlhkesti a prímeho slunečniho zárení.
c) Zařizení nestříkejte proudem vody ani jej neponorůjtde do vody.
d) Nedovolte, aby se voda dostala dovnitr zaizeni pres otvory v krytu zaizeni.
e) Zařizení musi byt pravidelné kontrolováno, aby byla kontrolována jeho technická učinnost a zjištěno prípadné poskození.
f) K Čistěni používejte měkký hadřík.
g) K Čišěné nepoužívejte ostré a/nebo kovové prěděty (napiř. dratěné kartáč nebo kovovou špachtli), protoze by mohly poskodit povrchový material spotřebríce.

Nevyhashujte toto zařizení do komunánlnoho opadu. Prědejte jej na sběrně a recyklační mistro elektrických a elektrických zařizení. Zkontrolujte symbol na produktu, námodu k použítá baleni. Plasty použíté ke konstrukci zařizení lze recyklovat v souladu s jejich označením. Vybrem recyklace vyznámě prispíváte k ochraně našeho zivotního prostřédí.

Informace o mistrém recyklacnim zařizení ziskáte od mistrichůradú.

• Vyberte produit z obalu, skontrolujte, ci nedoslo k poskodeniu pri preprave a skontrolujte, ci su pritomné vsetky diely

• Nasunte zdvihák na vodorovnú podpornú nohu.
  Vlozte dostavu nosica kolies do vodorovného otvoru podpornej nohy a pripevnite ich pomocou nastavovacej rukováte.
  Zoskrutkujte zestavu vertikánlheho tănzého ramena s horizontálnu podpornou nohou - použite skrutku rukovăte na ich spojenie. Tănzé rameno sa pohybuje v oboch smeroch a je držané nastavovacou rukovătou.
• Skrutka na rukovati ku k'ukovému mechanizmu.
• Pripevnite tăzné rameno pomocou háčikov k tăznému popruhu.

Likvidácia použitych zariadení

Toto zariadenie nevyhadzujte do komunalneho opadu. Oodovzdajte ho na recyklacnom a zbernom mieste elektrickych zariadeni. Skontrolujte symbol na vyrobku, v navode na obsluhu a na obale. Plasty pouzite na vyrobu zariadenia sa mozu recyklovat v sulade s ich označenim. Ak sa rozhodnete zariadenie recyklovat, vyznamne prispievtate k ochrane našhoŽivotného prostredia.

Informação o miestnom recyklacnom zariadení ziskate od miestnych uradov.
