HASZNÁLATI ÚTMUTATÓ EDGE-L1 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Mobil élszalagozó gép
Modell	MSW-EDGE-L1
Tápfeszültség [V ~] /Frekvencia [Hz]	230/50
Névleges teljesítmény [W]	765
Védelmi osztály	I
Méretek (szélesség x mélység x magasság) [mm]	350 x 400 x 390
Súly [kg]	11,4
előtolási sebesség [m/min]	Legfeljebb 5
Furnér vastagsága [mm]	0,3-3
Működési hőmérséklet-tartomány[oc]	120-180
Furnérszélesség [mm]	10-60
Ragasztás típusa	egyoldalú
Ragasztótartály térfogata [g]	Kb. 570

1. Általános leírás

A kézikönyv célja, hogy segítse a biztonságos és megbízható használatot. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

ELINDÍTÁS ELŐTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT.

A készülék hosszú és megbízható működésének biztosítása érdekében ügyeljen arra, hogy a készüléket a jelen használati utasításban foglalt irányelvek szerint megfelelően üzemeltesse és karbantartsa. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javítása érdekében történő változtatásokra. A műszaki fejlődést és a zajcsökkentés lehetőségét figyelembe véve a készüléket úgy tervezték és építették meg, hogy a zajkibocsátásból eredő kockázatokat a lehető legalacsonyabb szintre csökkentsék.

Jelmagyarázat

CE		A termék megfelel a vonatkozó biztonsági előírásoknak.
		Használat előtt ismerkedjen meg az utasítással!
		Újrahasznosítható termék.
		VIGYÁZAT!vagy FIGYELEM! vagy FIGYELEM! egy helyzet leírása (általános figyelmeztető jel).
		Használjon porvédő maszkot (légutak védelme).
		Használjuk a borítást.
		VIGYÁZAT! Vigyázat, áramütés veszélye áll fent!
		VIGYÁZAT! Forgó alkatrészek
		Figyelmeztetés mérgező anyagokra, mérgezés veszélyére!

HU

	VIGYÁZAT! Kézfejzúzódás veszélye
	Vészleállítás!
	Vigyázat! A forró felület égési sérülést okozhat!
	Csak beltéri használatra.

VIGYÁZAT! A használati útmutató illusztrációi szemléltető jellegűek és bizonyos részletekben eltérhetnek a termék tényleges megjelenésétől.

2. A felhasználás biztonsága

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A lmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést halált okozhat.

A figyelmeztetésekben és az utasítások leírásában szereplő "eszköz" vagy "termék" kifejezés a következőkre utal:

Mobil élszalagozó gép

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A készülék villásdugójának illenie kell a konnektorba. A villásdugót semmilyen módon ne módosítsa. Az eredeti villásdugók és a megfelelő aljzatok csökkentik az áramütés kockázatát.

b) Kerülje a földelt elemekkel, például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel való érintkezést. Fokozottan fennáll az áramütés veszélye, ha a teste földelve van, és megérinti a készüléket, miközben közvetlen esőnek, nedves járdának van kitéve, vagy nedves környezetben dolgozik. A készülékbe jutó víz növeli a sérülés és az áramütés kockázatát.

c) Ne érintse meg a készüléket vizes vagy nedves kézzel! Ne használja a kábelt rendeltetésétől eltérően! Soha ne használja a készülék felemelésére vagy a konnektorból való kihúzásra! Tartsa a kábelt távol hőforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés kockázatát.
d) Ne használja a kábelt rendeltetésétől eltérően! Soha ne használja a készülék felemelésére vagy a konnektorból való kihúzásra! Tartsa a kábelt távol hőforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés kockázatát.
e) Tilos a készülék használata, ha a tápkábel megsérült, vagy kopási jelek észlelhetők. A sérült tápkábelt szakképzett villanyszerelővel vagy a gyártó szervizével kell kicseréltetni.
f) Áramütés elkerülése érdekében ne merítse a kábelt, villásdugót vagy a készüléket vízbe vagy más folyadékba! Tilos a készüléket nedves felületen használni.
g) FIGYELEM - ÉLETVESZÉLY! Tilos a berendezést tisztítás vagy használat során vízbe vagy egyéb folyadékba meríteni.
h) Ne használja a készüléket nagyon magas páratartalmú helyiségekben / víztartályok közvetlen közelében!
i) Az első használat előtt ellenőrizze, hogy az áram típusa és a hálózati feszültség megfelel-e az adattáblán feltüntetett adatoknak. Tilos a készülék eláztatása. Vigyázat, áramütés veszélye áll fent!

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Tartsa rendben és jól megvilágítva a munkaterületet. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, figyelje a berendezés működését és tanúsítson józanságot a munkavégzés során!
b) Ha bármilyen sérülést vagy szabálytalanságot tapasztal a termék működésében, azonnal kapcsolja ki azt, és jelentse egy erre felhatalmazott személynek.
c) Ha bizonytalan abban, hogy a készülék megfelelően működik-e, lépjen kapcsolatba a gyártó szervizével.
d) A berendezés javítását kizárólag a gyártó szervize végezheti. saját hatáskörben javítást végezni!
e) Tüz esetén por vagy szén-dioxid (CO2) tüzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekhez terveztek).
f) Gyermekek vagy illetéktelen személyek nem tartózkodhatnak a munkahelyen. A figyelmetlenség a készülék feletti uralom elvesztését okozhatja.
g) A terméket jól szellőző helyen használja.

h) A termék használata során por és törmelék keletkezik. Védje a járókelőket a káros hatásoktól.
i) Életveszély, baleset vagy meghibásodás esetén állítsa le a készüléket a VÉSZLEÁLLÍTÁS gomb segítségével!
j) A biztonsági információs matricák állapotát rendszeresen ellenőrizni kell. Ha a matricák olvashatatlanok, ki kell cserélni őket.
k) A használati utasítást meg kell őrizni, később is szükség lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati utasítást is mindenképpen a termékkel együtt át kell adni.
I) A csomagolás részeit és az apró alkatrészeket tartsa gyermekektől elzárva. Ne irányítsa a nyomástömlőt saját teste vagy más emberek, állatok felé. A sűrített levegő súlyos sérüléseket okozhat.
m) Tartsa távol a készüléket gyermekektől és háziállatoktól!
n) Ha ezt az készüléket más készülékkel együttesen használja, vegye figyelembe a többi készülék használati utasítást is!

Ne feledje! Használat közben ügyeljen a gyermekek és a közelben tartózkodók testi épségére!

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne kezelje ezt a készüléket, ha fáradt, beteg, vagy olyan alkohol, kábítószer vagy gyógyszer hatása alatt áll, amely befolyásolhatja a készülék kezelési képességét.
b) A készüléket csak olyan személyek üzemeltethetik, akik fizikailag alkalmasak, képesek a készülék üzemeltetésére, megfelelő képzettséggel rendelkeznek, és akik elolvasták ezt a használati útmutatót, valamint munkavédelmi és egészségügyi képzésben részesültek.
c) Kérjük, legyen figyelmes és használja a józan eszét a berendezés működtetésekor. Munka közben egy pillanatnyi figyelmetlenség súlyos balesetet okozhat.
d) A készülékkel való munkavégzés során az 1. pontban meghatározottak szerint használja az előírt egyéni védőfelszerelést. "A szimbólumok magyarázata." A megfelelő, hitelesített egyéni védőfelszerelések használata csökkenti a sérülés veszélyét.
e) A véletlen indítás elkerülése érdekében győződjön meg arról, hogy a kapcsoló kikapcsolt állásban van, mielőtt áramforráshoz csatlakoztatná.
f) Ne becsülje túl képességeit. Mindenkor tartsa fenn teste egyensúlyát. Ez lehetővé teszi váratlan helyzetekben a készülék jobb irányítását.

g) Ne viseljen laza ruházatot vagy ékszert. Haját, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől! A bő ruházatot, az ékszereket vagy a hosszú hajat elkaphatják a mozgó alkatrészek.
h) A gép bekapcsolása előtt távolítsa el a beállításnál használt szerszámokat vagy csavarkulcsokat. A gép forgó elemeiben hagyott szerszámok vagy csavarkulcsok sérülést okozhatnak.
i) A készülék nem játék. Nem szabad megengedni, hogy gyermekek játszanak a készülékkel.
j) Ha a készülék rendelkezik elszívó csatlakozással, ellenőrizze hogy megfelelően lett-e csatlakoztatva és rögzítve a csatlakozó. A porelszívás használata csökkentheti a por okozta esetleges veszélyeket.

2.4. A készülék biztonságos használata

a) Ne terhelje túl a berendezést! Az adott alkalmazásnak megfelelő eszközöket használja! A helyesen kiválasztott készülék jobban és biztonságosabban tudja elvégezni a rendeltetésének megfelelő munkát.
b) Ne használja a készüléket, ha a "ON / OFF" kapcsoló nem működik megfelelően (nem kapcsolja be és ki a készüléket). A kapcsolóval nem vezérelhető készülékek veszélyesek, nem alkalmasak a használatra és meg kell őket javítani.
c) A beállítások módosítása, tartozékok cseréje vagy a szerszám félrerakása előtt húzza ki a villásdugót a konnektorból. Ez a óvintézkedés csökkenti a véletlen bekapcsolás kockázatát. Beállítás, tisztítás vagy szervizelés előtt válassza le a készüléket a tápellátásról. Ez a óvintézkedés csökkenti a véletlen bekapcsolás kockázatát.
d) Használaton kívül a berendezést olyan helyen tárolja, ahol gyermekek és a berendezést vagy a használati útmutatót nem ismerő személyek számára elérhetetlen! A berendezés veszélyes a gyakorlatlan felhasználók kezében.
e) Tartsa a berendezést jó műszaki állapotban! Minden használat előtt ellenőrizze, hogy a berendezés nem mutat-e általános vagy a mozgó elemekkel kapcsolatos sérüléseket (alkatrészek vagy elemek törése vagy minden egyéb olyan körülmény, amely hatással van a berendezés biztonságos működésére)! Ha megsérült, használat előtt küldje vissza a készüléket javításra.
f) A készülék gyermekektől elzárva tartandó.
g) A készülék működési integritásának biztosítása érdekében tilos eltávolítani a gyári burkolatot vagy a csavarokat.
h) A készülék tárolásból a felhasználási helyre történő szállításakor vagy mozgatásakor tartsa be a kézi kezelésre vonatkozó, a készülék felhasználási országában érvényes egészségügyi és biztonsági szabályokat.

i) Kerülje az olyan helyzeteket, amikor a készülék azért áll le, mert nagy terhelést kezel. Ez a meghajtó alkatrészeinek túlmelegedéséhez és az egység károsodásához vezethet.
j) Ne érintsen meg semmilyen mozgó alkatrészt vagy tartozékot, kivéve, ha a készülék ki van húzva a hálózatból.
k) Működés közben ne mozgassa, tolja vagy forgassa a készüléket.
I) Ne hagyja felügyelet nélkül a készüléket, amíg be van kapcsolva.
m) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódást.
n) Két munkadarabot nem szabad egyszerre megmunkálni.
o) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.
p) Tartsa távol a készülékeket tűztől és más hőforrásoktól.
q) A készülék szellőzőnyílásait nem szabad lezárni!
r) VIGYÁZAT! A készülék egyes részei működés közben nagyon felforrósodnak - fennáll az égés veszélye!
s) Használjon védőszemüveget. Ha poros környezetben dolgozik, használjon porvédő maszkot.
t) Tartsa a fogantyúkat szárazon, tisztán, olaj- és zsírmentesen. A készülékhez csatlakoztatott levegőnek száraznak, tisztának és szennyeződésmentesnek kell lennie. A szennyeződések eltömíthetik a tömlőket, és károsíthatják a készüléket vagy annak alkatrészeit.

VIGYÁZAT! Bár a terméket úgy tervezték, hogy biztonságos legyen, és megfelelő biztosítékokkal rendelkezik, és a felhasználó számára biztosított további biztonsági funkciók ellenére a termék kezelése során még mindig fennáll a baleset vagy sérülés kockázata. A termék használata során járjon el óvatosan és a józan ész szabályai szerint!

3. Használati utasítás

A terméket úgy tervezték, hogy dekoratív és befejező csíkokat (ABS, melamin, furnér, PVC stb.) alkalmazzon bármilyen furnéros bútorlap egyenes és íves élein.

A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen kárért.

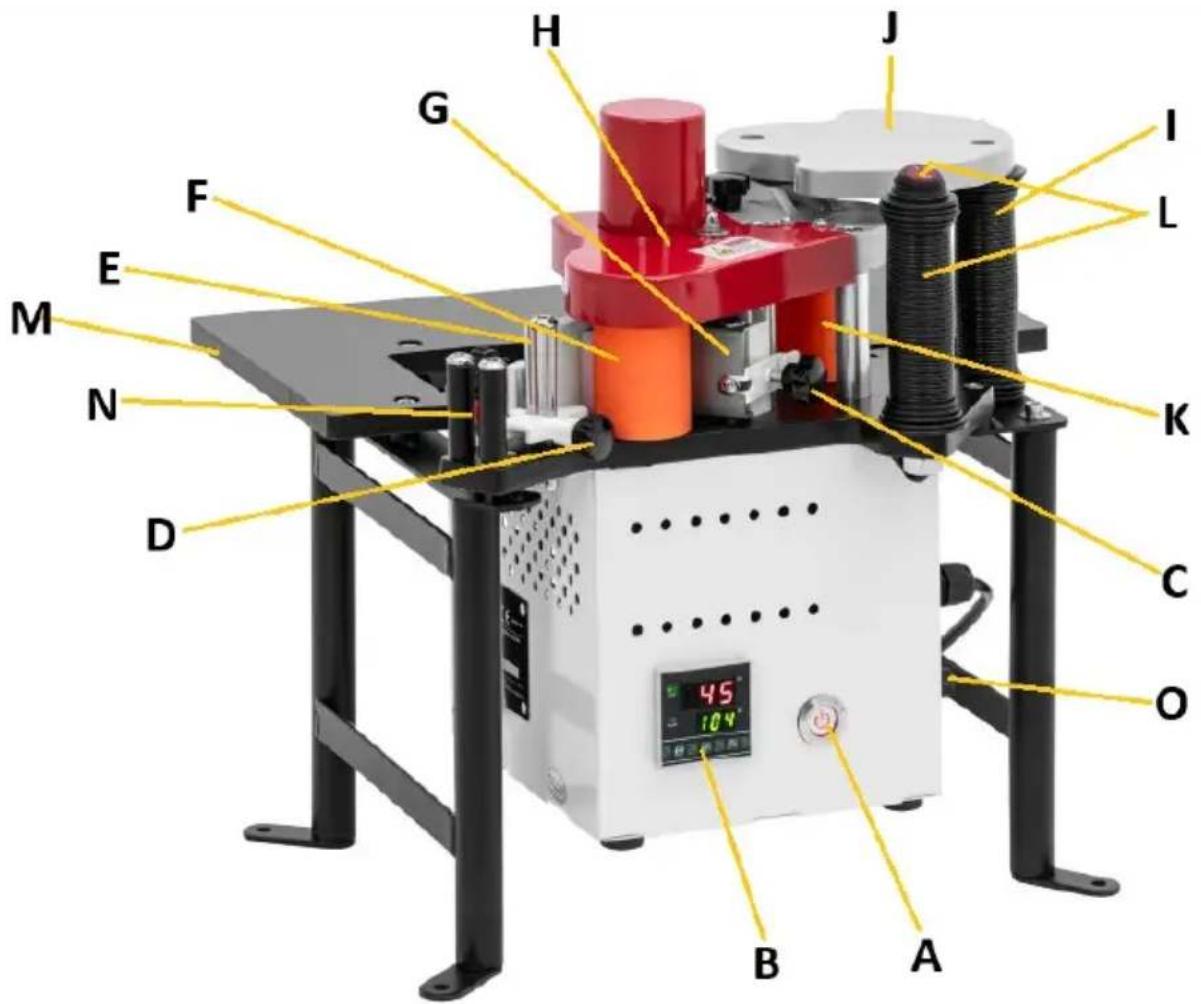

3.1. Termék áttekintés

A. A gép főkapcsolója
B. Hőmérsékletszabályozó kijelzővel
C. Ragasztó adagológomb
D. Befejező szalag korlátozó gomb
E. Görgős felső korlátozó vezető szíjjal
F. Sajtológörgő
G. A nyomógörgő rögzítése
H. Mechanizmus fejfedél
I. Nyomófogantyú
J. Nyomószerkezet
K. Hajtóhenger a motortól
L. Fogantyú gyors be- és kikapcsolással (vészleállító kapcsoló)
M. Asztallap
N. Szalagfelvételi útmutató
O. Biztosítékfoglalat

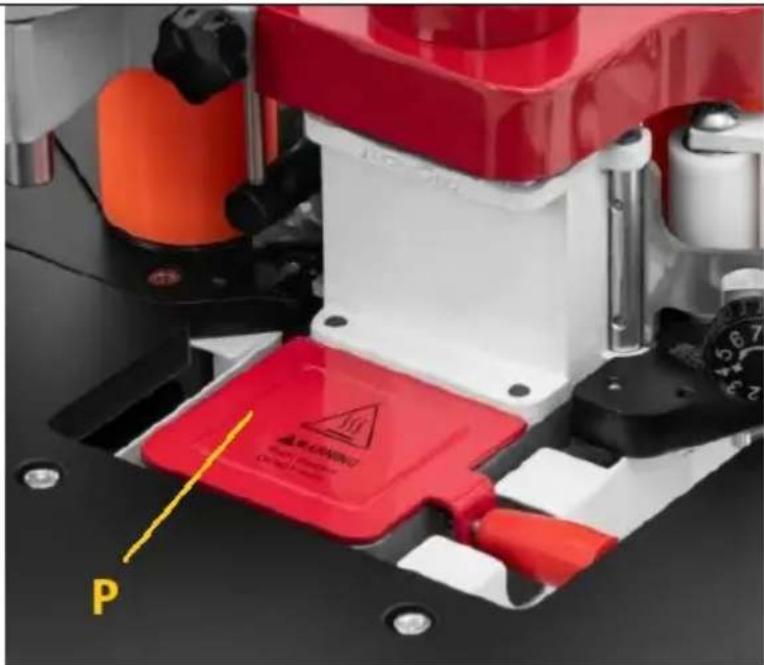

P. Ragasztótartály (lenti kép)

3.2. Beüzemelés előtt

BERENDEZÉS ELHELYEZÉSE:

A készülék környezetének hőmérséklete nem haladhatja meg a 40°C-ot, és páratartalma nem haladhatja meg a 85%-ot. A készüléket úgy kell elhelyezni, hogy a jó légáramlás biztosítva legyen. Tartson minimális biztonsági távolságot a készülék minden falától, biztosítva a kezelő szabad mozgását. Tartsa távol a készüléket bármilyen forró felülettől. A készüléket mindig vízszintes, stabil, tiszta, túzálló és száraz felületen, gyermekek és szellemi, érzékszervi vagy értelmi fogyatékos személyek számára elérhetetlen helyen üzemeltesse. A készüléket úgy helyezze el, hogy a főcsatlakozó bármikor elérhető legyen. Ellenőrizni kell, hogy a készülék tápellátása megfelel-e az adattáblán megadott adatoknak!

A KÉSZÜLÉK ÖSSZESZERELÉSE

A készüléket nagyrészt üzemkészen szállítják - csak a présmechanizmussal ellátott munkalapot és a lábakat kell összeszerelni. Használja a mellékelt csavarokat és szerszámokat ezen alkatrészek rögzítéséhez. Ha a készüléket mindig ugyanazon a helyen kell használni, akkor a munka stabilitásának növelése érdekében ajánlott rögzíteni a felülethez, amelyen dolgozni fog. Használja a lábak alján lévő adapterek lyukait a rögzítéshez:

3.3. Munkavégzés a berendezéssel

FONTOS: A munka megkezdése előtt győződjön meg arról, hogy:

- A megmunkálandó darab széle sima, szennyeződésektől és laza daraboktól mentes, a ragasztandó csík pedig egyenletes és kellően rugalmas.

- A ragasztóadagoló gombot a hajtás elindítása után a befejező szalag vastagságának megfelelően kell beállítani.

- A befejező szalagvastagság-korlátozó úgy van beállítva, hogy a szalag ne csússzon le a tekercsról, és egyenletesen kerüljön az elemre.

Múvelet:

- Csatlakoztassa a készüléket áramforrásra.

• Töltse fel a tartályt ragasztóval.

- Kapcsolja be az áramot.

- Szerelje fel a görgőt a felragasztandó befejező szalaggal együtt.

- Állítsa be a vezérlőn a ragasztó fűtési hőmérsékletét (a ragasztó gyártója által ajánlott értékre). A célhőmérséklet elérése után a készülék karbantartási üzemmódba lép, és elindítja a géphajtást, azaz megkezdheti a munkát.

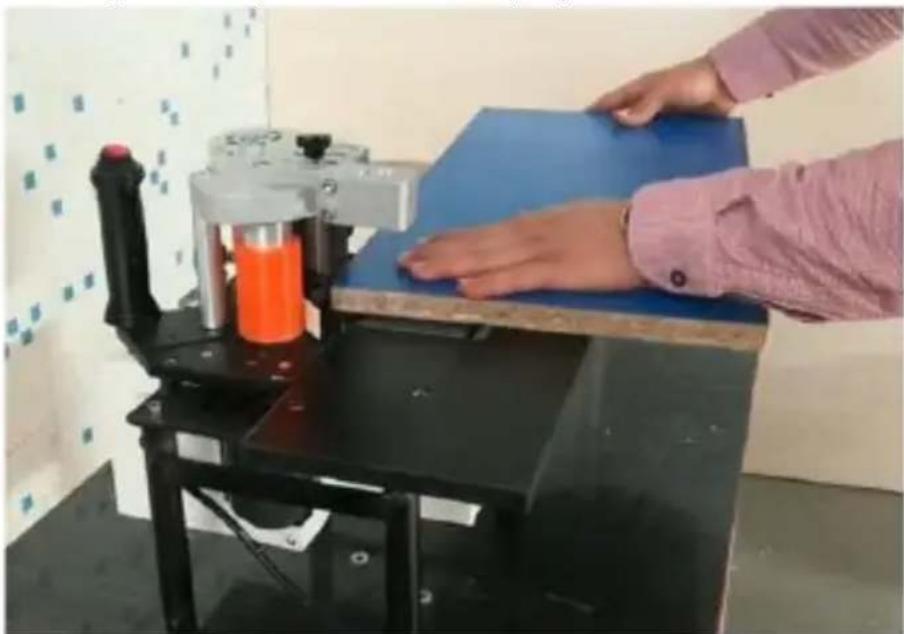

- Mozgassa a faelemet az asztallapon a gép működési sebességének megfelelően (lásd az alábbi képet):

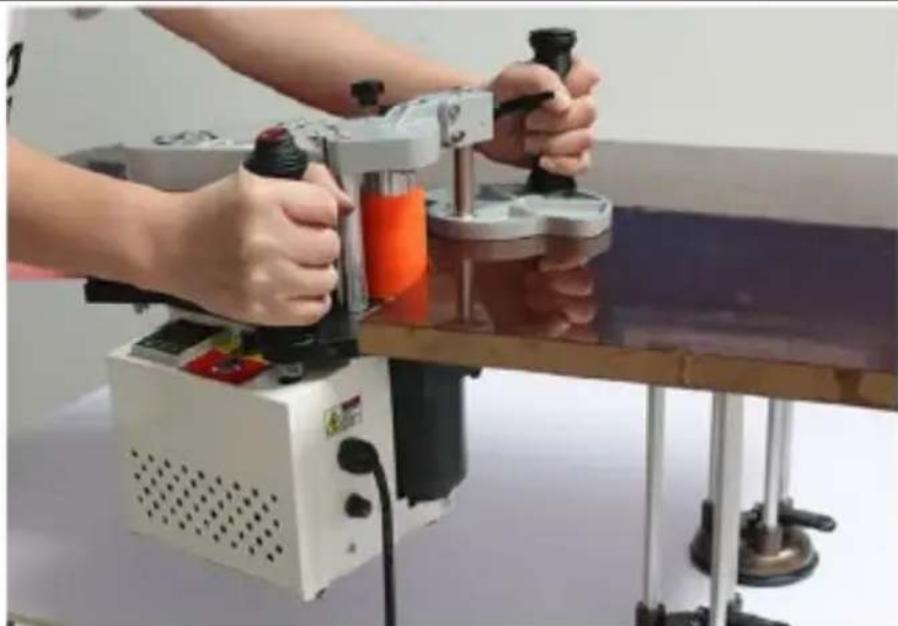

Nagyobb munkadarabok megmunkálásakor rögzítse a szorítót, és a gépet a megmunkálás során is tartsa:

Person using a power tool on a wooden table, handling orange liquid (no visible text or symbols)

- Ha hirtelen le kell állítani a gép működését, nyomja meg az egyik fogantyún lévő gombot - a meghajtás leáll, de a készülék továbbra is fenntartja a ragasztó beállított üzemi hőmérsékletét.

3.4. Tisztítás és karbantartás

a) Minden tisztítás, beállítás vagy tartozékcsere előtt, valamint akkor is, ha a készüléket nem használja, húzza ki a hálózati csatlakozót, és hagyja teljesen kihülni a készüléket.

• Várja meg, amíg a forgó elemek leállnak.

b) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.

c) Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék úibóli használata előtt.

d) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.

e) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.

f) Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.

g) A szellőzőnyílásokat kefével és sürített levegővel kell tisztítani.

h) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e raja sérülések és megfelelően működik-e.

i) A tisztításhoz puha rongyot vagy szivacsot kell használni.

i) Minden használat után tisztítsa meg a készüléket.

k) A gép forró ragasztóval érintkező részeit benzinnel vagy más, a ragasztót eltávolító szerrel kell tisztítani.

I) A ragasztótartályt 50 munkaóránként ki kell üríteni és meg kell tisztítani, és a további munkákhoz friss ragasztót kell használni. A ragasztótartály tisztításához először melegítse fel a ragasztót üzemi hőmérsékletre (kikapcsolt

géphajtás mellett), hogy folyékony állapotba kerüljön. Ezután ürítse ki a ragasztót, pl. egy kanállal stb.

FIGYELEM: a felmelegített ragasztó forró! Védje kezét az égési sérülésektól, pl. speciális kesztyűvel stb.

HASZNÁLT KÉSZÜLÉKEK ÁRTALMATLANÍTÁSA

Az élettartam lejárta után a terméket tilos a hagyományos háztartási hulladékkal együtt kidobni, ehelyett át kell adni elektromos és elektronikai berendezések újrahasznosítására szakosodott gyűjtőpontra. Ezt a terméken, a használati utasításon vagy a csomagoláson található szimbólum jelzi. A készülékben használt anyagok a jelölésüknek megfelelően újrahasznosíthatóak. A hulladékgépek újrafelhasználásával, újrahasznosításával vagy más felhasználási formák alkalmazásával Ön jelentősen hozzájárul környezetünk védelméhez.

A helyi hatóságoknál tájékozódhat a használt eszközök helyi hulladékkezelő gyűjtőhelyéről.
