BRUGSANVISNING EDGE-L1 MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Kantlimer transportabel
Model	MSW-EDGE-L1
Forsyningsspænding [V~] /Frekvens [Hz]	230/50
Nominel effekt [W]	765
Kapslingsklasse	I
Dimensioner (bredde x dybde x højde) [mm]	350 x 400 x 390
Vægt [kg]	11,4
Fremføringshastighed[m/min]	Op til 5
Finértykkelse [mm]	0,3-3
Driftstemperaturområde[oc]	120-180
Finérbredde [mm]	10-60
Limningstype	ensidig
Limbeholderens volumen [g]	Ca. 570

1. Generel beskrivelse

Manualen er beregnet til at hjælpe med sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS OG FORSTÅ DENNE BETJENINGSVEJLEDNING OMHYGGELIGT INDEN ARBEJDET PÅBEGYNDES.

DA

For at sikre en lang og pålidelig drift af enheden skal du sørge for at betjene og vedligeholde den korrekt i henhold til retningslinjerne i denne brugsanvisning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig ret til at foretage ændringer for at forbedre kvaliteten. Under hensyntagen til den tekniske udvikling og muligheden for at reducere støj er enheden designet og bygget på en sådan måde, at risici som følge af støjemissioner er reduceret til det lavest mulige niveau.

Symbolforklaring

CE	Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.
	Læs betjeningsvejledningen inden brug.
	Produktet er genanvendeligt.
	FORSIGTIG! eller ADVARSEL! eller HUSK! beskriver en situation (generelt advarselsskilt).
	Brug en støvmaske (åndedrætsværn).
	Brug afskærmning.
	OBS! Advarsel mod elektrisk stød!
	OBS! Roterende elementer!
	Advarsel mod risiko for forgiftning af giftige stoffer!
	OBS! Fare for at knuse hænder

DA

	Nødstop!
	Obs! Varm overflade kan forårsage forbrændinger!
	Udelukkende til indendørs brug.

OBS! Illustrationerne i denne betjeningsvejledning er kun til reference og kan i nogle detaljer afvige fra det faktiske produkt.

2. Brugssikkerhed

OBS! Læs alle sikkerhedsadvarsler og instruktioner. Hvis advarslerne og instruktionerne ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade eller død.

Udtrykket "enhed" eller "produkt" i advarslerne og beskrivelsen af instruktionerne henviser til:

Kantlimer transportabel

2.1. Elektrisk sikkerhed

a) Apparatets stik skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Originale stik og passende stikkontakter reducerer risikoen for elektrisk stød.

b) Undgå kropskontakt med jordede dele såsom rør, radiatorer, ovne og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet og rører ved enheden, mens den udsættes for direkte regn, vådt fortov, eller mens du arbejder i et fugtigt miljø. Vand, der kommer ind i apparatet, øger risikoen for skader og elektrisk stød.

c) Rør ikke ved apparatet med våde eller fugtige hænder. Brug ikke kablet til adapteren/strømkablet forkert. Brug den aldrig til at bære apparatet eller til at fjerne stikket fra stikkontakten. Hold ledningen væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

d) Brug ikke kablet til adapteren/strømkablet forkert. Brug den aldrig til at bære apparatet eller til at fjerne stikket fra stikkontakten. Hold ledningen væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Det er forbudt at bruge apparatet, hvis netledningen er beskadiget eller viser synlige tegn på slid. En autoriseret elektriker eller servicetekniker skal udskifte den beskadigede ledning
f) For at undgå elektrisk shock må man ikke dyppe ledningen, stikket og selve udstyret i vand eller andre væsker. Det er ikke tilladt at anvende udstyret på våde overflader.
g) OBS – LIVSFARE! Under rengøring eller brug af udstyret må det under ingen omstændigheder dyppes i vand eller andre væsker.
h) Brug aldrig produktet i rum med meget høj luftfugtighed/i direkte nærhed af vandbeholdere.
i) Inden den tages i brug første gang, skal du kontrollere, at strømtypen og netspændingen svarer til dataene angivet på typeskiltet. Apparatet må ikke nedsænkes i vand. Advarsel mod elektrisk stød!

2.2. Sikkerhed på arbejdspladsen

a) Hold arbejdsområdet ryddeligt og godt oplyst. Uorden eller dårlig belysning kan føre til ulykker. Vær forudseende, se, hvad du gør, og brug din sunde fornuft, när du bruger apparatet.
b) Hvis du finder skader eller uregelmæssigheder i produktets funktion, skal du straks slukke for det og rapportere det til en autoriseret person.
c) Hvis du er i tvivl om apparatet fungerer korrekt, skal du kontakte producentens kundeservice.
d) Produktet må udelukkende repareres af producentens serviceafdeling. Det er forbudt at reparere udstyret selv!
e) I tilfælde af ild eller brand under apparatets drift skal du kun bruge tørpulverslukkere eller kuldioxid (CO2) ildslukkere til at slukke ilden.
f) Ingen børn eller uautoriserede personer må opholde sig på arbejdspladsen. Uopmærksomhed kan medføre, at man mister kontrollen over enheden.
g) Brug produktet i et godt ventileret område.
h) Der dannes støv og snavs under brug af produktet. Beskyt tilskuere mod deres skadelige virkninger.
i) I tilfælde af fare for liv eller lemmer, ulykke eller nedbrud skal du stoppe enheden med N∅DSTOP-knappen!
j) Sikkerhedsmærkaterne bør kontrolleres regelmæssigt. Hvis mærkaterne er ulæselige, skal de udskiftes.

k) Gem betjeningsvejledningen til senere brug. Hvis apparatet videregives til tredjemand, skal betjeningsvejledningen også afleveres sammen med apparatet.
I) Emballageelementer og små samleelementer bør opbevares utilgængeligt for børn. Ret ikke trykslangen mod dig selv eller andre mennesker eller dyr. Trykluft kan forårsage alvorlig personskade.
m) Hold apparatet væk fra børn og kæledyr.
n) Under brug af udstyret i kombination med andet udstyr skal anvisninger indeholdt i vejledninger for andet udstyr også overholdes.

OBS! hold børn og andre personer væk fra maskinen, mens den er i drift.

2.3. Personlig sikkerhed

a) Brug ikke denne enhed, hvis du er træt, syg eller påvirket af alkohol, stoffer eller medicin, der kan forringe din evne til at betjene enheden.
b) Enheden må kun betjenes af personer, der er i god fysisk form, i stand til at betjene den, og som har læst denne brugsanvisning og er blevet uddannet i sikkerhed og sundhed på arbejdspladsen.
c) Vær opmærksom og brug din sunde fornuft, når du betjener dette udstyr. Et øjebliks uopmærksomhed under betjening af apparatet kan medføre alvorlig personskade.
d) Brug de personlige værnemidler, der kræves, når du arbejder med enheden, som angivet i punkt 1. "Forklaring af symboler." Brug af passende, certificeret personligt beskyttelsesudstyr reducerer risikoen for personskade.
e) For at forhindre utilsigtet opstart skal du sørge for, at kontakten er slukket, før du tilslutter en strømkilde.
f) Overvurder ikke dine evner. Oprethold kropsbalancen under hele arbejdstiden. Dette muliggør bedre kontrol af apparatet i uventede situationer.
g) Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan fanges i bevægelige dele.
h) Fjern eventuelle justeringsværktøjer eller skruenøgler, før maskinen tændes. Et værktøj eller en skruenøgle tilbage i en roterende del af maskinen kan forårsage personskade.
i) Apparatet er ikke et legetøj. Børn bør være under opsyn for at sikre, at de ikke leger med apparatet.
j) Hvis apparatet er designet til tilslutning til udsugning, skal du kontrollere, at det er korrekt tilsluttet og fastgjort. Brug af støvudsugning kan reducere støvfarer.

2.4. Sikker brug af apparatet

a) Maskinen skal være placeret på et stabilt underlag. Brug værktøjer, der er egnede til applikationen. Korrekt valgt apparat udfører bedre og sikrere arbejde, som den er designet til.
b) Brug ikke enheden, hvis "ON/OFF"-kontakten ikke fungerer korrekt (tænder og slukker ikke for enheden). Apparater, der ikke kan styres med kontakten er farlige, må ikke fungere og skal repareres.
c) Fjern stikket fra stikkontakten, før du foretager justeringer, skifter tilbehøret eller opbevarer værktøjet. Denne forebyggende foranstaltning reducerer risikoen for utilsigtet aktivering. Afbryd enheden fra strømforsyningen, før den justeres, rengøres eller serviceres. Denne forebyggende foranstaltning reducerer risikoen for utilsigtet aktivering.
d) Opbevar ubrugte produkter uden for børns rækkevidde og for personer, der ikke er bekendt med apparatet eller denne manual. Produkterne er farlige i hænderne på uerfarne brugere.
e) Hold produktet i god stand. Kontroller, at der ikke er generelle skader eller fejl i forbindelse med bevægelige dele (revner i dele og komponenter eller andre forhold, der kan påvirke sikker drift af apparatet). Hvis enheden er beskadiget, skal den returneres til reparation før brug.
f) Opbevar apparatet utilgængeligt for børn.
g) For at sikre apparatets konstruerede driftsintegritet må du ikke fjerne fabriksinstallerede dæksler eller fjerne skruer.
h) Når enheden transporteres eller flyttes fra opbevaringsstedet til anvendelsesstedet, skal du overholde de sundheds- og sikkerhedsregler for manuel håndtering, der gælder i det land, hvor enheden anvendes.
i) Undgå situationer, hvor enheden holder op med at fungere, fordi den håndterer en tung belastning. Dette kan få drevkomponenterne til at overophede og som følge heraf beskadige apparatet.
j) Rør ikke ved bevægelige dele eller tilbehør, medmindre enheden er frakoblet stikket.
k) Du må ikke flytte, flytte eller dreje apparatet, mens det er i drift.
I) Efterlad ikke apparatet uden opsyn, när det er tændt.
m) Rengør apparatet regelmæssigt for at forhindre permanent bundfældning af snavs.
n) To emner må ikke bearbejdes samtidigt.
o) Det er forbudt at forstyrre konstruktionen af apparatet for at ændre dets parametre eller konstruktion.
p) Hold apparatet væk fra varmekilder og ild.
q) Apparatets ventilationsåbninger må ikke blokeres!

r) OBS! Nogle dele af enheden bliver meget varme under drift - der er fare for forbrænding!
s) Brug beskyttelsesbriller. Brug desuden en støvmaske, när du arbejder i et støvet miljø.
t) Hold håndtagene tørre, rene og fri for olie eller fedt. Luften, der leveres til apparatet, skal være tør, ren og fri for forurening. Snavs kan tilstoppe kablerne og beskadige apparatet og dets komponenter.

OBS! Selv om produktet er designet til at være sikkert og har tilstrækkelige sikkerhedsforanstaltninger og på trods af de ekstra sikkerhedsfunktioner, som brugeren har fået stillet til rådighed, er der stadig en lille risiko for ulykker eller skader ved håndtering af produktet. Det anbefales at udvise forsigtighed og sund fornuft, når du bruger det.

3. Brugsanvisning

Produktet er designet til at påføre dekorative og afsluttende lister (lavet af ABS, melamin, finer, PVC osv.) på lige og buede kanter af alle møbelplader i finer. Enhver skade, der skyldes forkert brug, er brugerens ansvar.

3.1. Produktoversigt

A. Maskinens hovedafbryder
B. Temperaturregulator med display
C. Lim doseringsknap
D. Begrænsningsknap til afslutningsliste
E. Rulle topbegrænser guide med bælte
F. Pressevalse
G. Fastgørelse af pressevalsen
H. Dæksel til mekanismehoved

I. Tryk på håndtaget

J. Trykanordning

K. Drivrulle fra motoren

L. Händtag med hurtig tænd/sluk (nødstopkontakt)

M. Arbejdsbord

N. Guide til modtagelse af tape

O. Sikringsstik

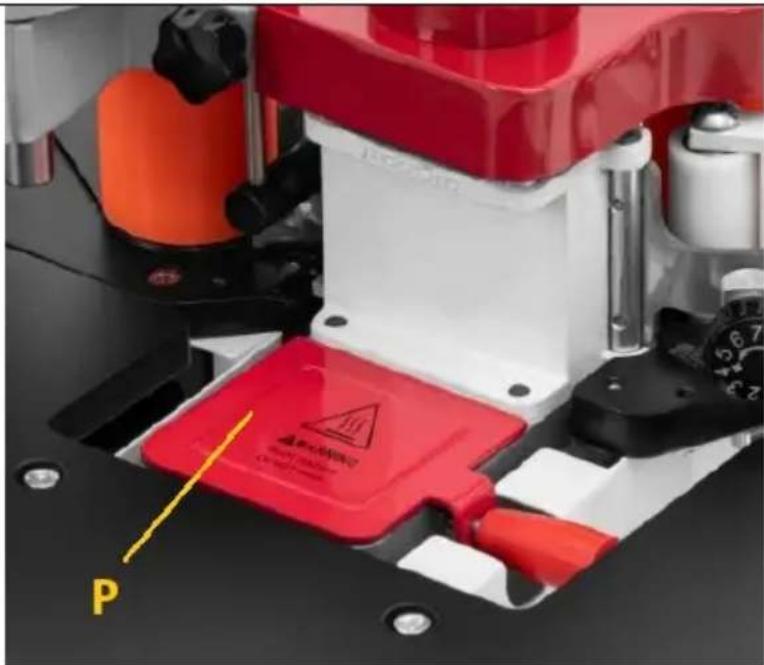

P. Limbeholder (foto nedenfor)

3.2. Klargøring til drift

Omgivelsestemperaturen må ikke overstige 40°C, og luftfugtigheden må ikke overstige 85%. Apparatet skal placeres på en måde, der sikrer god luftcirkulation. Hold en sikker minimumsafstand fra hver af enhedens vægge, så operatøren kan bevæge sig frit. Hold apparatet væk fra varme overflader. Brug altid enheden på en plan, stabil, ren, brandsikker og tør overflade og uden for rækkevidde af børn og personer med nedsatte mentale, sensoriske og intellektuelle funktioner. Placer enheden på en sådan måde, at hovedstikket altid er tilgængeligt. Sørg for, at strømforsyningen til apparatet svarer til de data, der er angivet på typeskiltet!

MONTERING AF MASKINEN

Enheden leveres stort set klar til brug - kun bordpladen med pressemekanismen og benene skal samles. Brug de medfølgende skruer og værktøjer til at fastgøre disse komponenter. Hvis enheden altid skal bruges samme sted, anbefales det at fastgøre den til den overflade, den skal arbejde på, for at øge stabiliteten af arbejdet. Brug hullerne i adapterne i bunden af benene til at fastgøre dem:

3.3. Betjening af udstyret.

VIGTIGT: Før arbejdet påbegyndes, skal du sikre dig, at:

- Kanten på det stykke, der skal bearbejdes, er glat og fri for snavs og løse stykker, mens den strimmel, der skal limes, er jævn og tilstrækkelig fleksibel.

- Limdoseringsknappen indstilles efter tykkelsen på den færdige strimmel, när drevet er startet.

- Efterbehandlingsbändets tykkelsesbegrænser er indstillet, så bändet ikke glider af rullen og påføres jævnt på elementet.

Operation:

- Tilslut apparatet til strømforsyningen.

• Fyld beholderen op med lim.

• Tænd for strømmen.

• Monter rullen med den afsluttende strimmel, der skal limes på

- Indstil limens opvarmningstemperatur på controlleren (til den værdi, der anbefales af limproducenten). Når måltemperaturen er nået, går enheden i vedligeholdelsestilstand og starter maskinens drev, dvs. du kan begynde at arbejde.

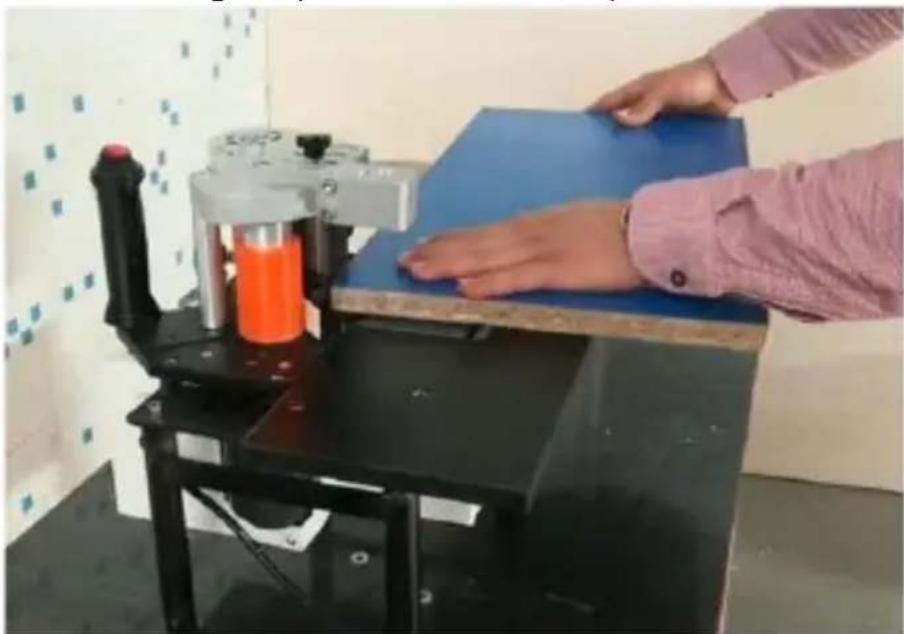

- Flyt træelementet langs bordpladen i overensstemmelse med maskinens driftshastighed (se billedet nedenfor):

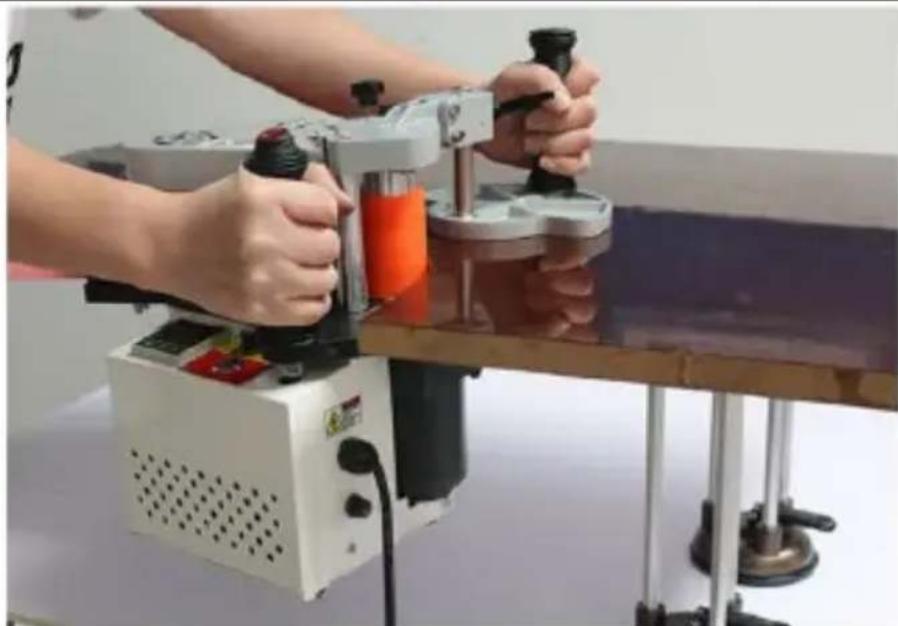

Når du bearbejder større emner, skal du montere klemmen og holde maskinen yderligere under bearbejdningen:

Person using a power tool on a wooden table, handling orange liquid (no visible text or symbols)

- I tilfælde af et pludseligt behov for at stoppe maskinens drift, skal du trykke på knappen på et af håndtagene - drevet stopper, men enheden vil stadig opretholde den indstillede driftstemperatur for limen.

a) Tag netstikket ud og lade apparatet køle helt af inden hver rengøring, justering eller udskiftning af tilbehør, og også når apparatet ikke er i brug.

- Vent på, at de roterende elementer stopper.

b) Brug kun ikke-ætsende midler til at rengøre overfladen.

c) Alle dele skal tørres grundigt efter hver rengøring og før apparatet genbruges.

d) Opbevar apparatet på et køligt og tørt sted, beskyttet mod fugt og direkte sollys.

e) Det er forbudt at sprøjte apparatet med en vandstrøm eller nedsænke det i vand.

f) Sørg for, at vand ikke trænger ind gennem ventilationsåbningerne i huset.

g) Ventilationsåbningerne skal rengøres med en børste og trykluft.

h) Der bør udføres regelmæssig inspektion af apparatet med hensyn til dens tekniske effektivitet og eventuelle skader.

i) Brug en blød klud til rengøring.

j) Rengør apparatet efter hver brug.

k) Dele af maskinen, der kommer i kontakt med varm lim, skal rengøres med benzin eller andre midler, der fjerner sådan lim.

I) Limbeholderen skal tømmes og rengøres hver 50. arbejdstime, og der skal bruges frisk lim til det videre arbejde. For at rengøre limbeholderen skal du først opvarme limen til driftstemperatur (med maskindrevet slukket), så den bliver flydende. Tøm derefter limen, f.eks. med en ske eller lignende.

FORSIGTIG: Opvarmet lim er varmt! Beskyt dine hænder mod forbrændinger, f.eks. med specielle handsker osv.

BORTSKAFFELSE F BRUGT UDSTYR.

Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald ved slutningen af dets levetid, men skal bringes til et indsamlingssted for genbrug af elektriske og elektroniske apparater. Dette er angivet med et symbol på produktet, brugsanvisningen eller emballagen. Materialerne, der bruges i apparatet kan genbruges i overensstemmelse med deres mærkning. Ved at genbruge, genanvende eller anvende affaldsmaskiner på andre måder yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Lokal administration giver dig oplysninger om det relevante punkt til bortskaffelse af brugte enheder..
