MANUAL DE USUARIO EDGE-L1 MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

Características técnicas

Descripción del parámetro	Valor del parámetro
Nombre del producto	Máquina de encolado de bordes portátil
Modelo	MSW-EDGE-L1
Voltaje de alimentación [V~] / Frecuencia [Hz]	230/50
Potencia nominal [W]	765
Clase de aislamiento	I
Dimensiones (anchura × profundidad × altura) [mm]	350x400x390
Peso [kg]	11,4
Velocidad de avance [m/min]	hasta 5
Grosor de la chapa [mm]	0,3-3
Rango de temperatura de funcionamiento [°C]	120-180
Ancho de chapa [mm]	10-60
Tipo de pegado	Unilateral
Volumen del recipiente de cola [g]	Aprox. 570

1. Descripción general

El manual está destinado a ayudar a un uso seguro y confiable. El producto ha sido desarrollado y fabricado siguiendo rigurosamente las prescripciones técnicas, utilizando la tecnología y los componentes más avanzados y manteniendo el máximo nivel de calidad.

ANTES DE COMENZAR A TRABAJAR LEA ATENTAMENTE ESTE MANUAL.

Para garantizar el funcionamiento prolongado y confiable del dispositivo, asegúrese de operarlo y mantenerlo correctamente siguiendo las pautas de este manual de instrucciones. Las características técnicas y los datos incluidos en este manual son actuales. El fabricante se reserva el derecho de realizar cambios para mejorar la calidad. Teniendo en cuenta el progreso técnico y la posibilidad de reducir el ruido, la unidad está diseñada y construida de tal manera que los riesgos derivados de las emisiones sonoras se reducen al nivel más bajo posible.

Explicación de los símbolos

CE		El producto cumple con los requisitos de las correspondientes normas de seguridad.
		Antes de utilizar, leer atentamente el manual.
		Producto reciclable.
		¡PRECAUCIÓN! o ¡ ADVERTENCIA! o ¡ RECUERDA! describir una situación (señal de advertencia general).
		Utilizar máscara antipolvo (protección respiratoria).
		Utilizar protección.
		¡ADVERTENCIA! ¡Advertencia de descarga eléctrica!
		¡ADVERTENCIA! ¡Elementos giratorios!
		¡Riesgo de intoxicación por sustancias o compuestos tóxicos!

ES

	¡ADVERTENCIA! ¡Peligro de aplastar las manos!
	¡Parada de emergencia!
	¡advertencia! ¡Tocar la superficie caliente puede provocar quemaduras!
	Solo para uso en interiores.

¡ADVERTENCIA! Las imágenes de este manual tienen carácter meramente explicativo y los detalles de su producto pueden ser diferentes.

2. Seguridad de uso

¡ADVERTENCIA! Lea todas las advertencias e instrucciones de seguridad. El mplimiento de las advertencias e instrucciones puede provocar descargas ricas, incendios y/o lesiones graves o la muerte.

El término "dispositivo" o "producto" en las advertencias y la descripción de las instrucciones se refiere a:

Máquina de encolado de bordes portátil

2.1. Seguridad eléctrica

a) La clavija de la herramienta eléctrica debe coincidir con el enchufe. Nunca modificar el enchufe de ninguna manera. Usar la clavija no modificada y el enchufe de alimentación correspondiente reducirá el riesgo de choque eléctrico.
b) Evite tocar las partes conectadas a tierra como tubos, radiadores, calderas y frigoríficos. Existe un mayor riesgo de descarga eléctrica si su cuerpo está conectado a tierra y toca el dispositivo mientras está expuesto a la lluvia directa, al pavimento mojado o mientras trabaja en un ambiente húmedo. El ingreso del agua a la herramienta aumenta el riesgo de avería y descargas eléctricas.

c) No tocar el dispositivo con las manos mojadas o húmedas. No usar el cable de alimentación de forma incorrecta. Nunca manipular el equipo ni sacar la clavija tirando del cable. Mantenga el cable alejado de fuentes de calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
d) No usar el cable de alimentación de forma incorrecta. Nunca manipular el equipo ni sacar la clavija tirando del cable. Mantenga el cable alejado de fuentes de calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Está prohibido utilizar la herramienta si el cable de alimentación está dañado o muestra signos visibles de desgaste. El cable de alimentación dañado debe ser sustituido por un electricista cualificado o por el servicio técnico del fabricante.
f) Para evitar una descarga eléctrica, no sumergir el cable, la clavija ni el propio aparato en agua u otro líquido. No utilizar el aparato sobre superficies mojadas.
g) ATENCIÓN: ¡PELIGRO DE MUERTE! Durante la limpieza o el uso del aparato, no sumergirlo nunca en agua u otros líquidos.
h) ¡No usar el aparato en habitaciones con una humedad muy alta / en las inmediaciones de los depósitos de agua!
i) Antes del primer uso, asegúrese de que la corriente y el voltaje de su instalación eléctrica corresponden con los datos indicados en la placa de características. No permitir que la herramienta se moje. ¡Advertencia de descarga eléctrica!

2.2. Seguridad en el lugar de trabajo

a) Mantener el área de trabajo ordenada y bien iluminada. El desorden o la mala iluminación pueden provocar accidentes. Sea previsor, mire lo que está haciendo y use el sentido común cuando use el dispositivo.
b) Si encuentra algún daño o irregularidad en el funcionamiento del producto, apáguelo inmediatamente y comuníqueselo a una persona autorizada.
c) Si tiene alguna duda sobre el funcionamiento del equipo, póngase en contacto con el servicio técnico del fabricante.
d) Solo el servicio técnico del fabricante se puede encargar de la reparación del dispositivo. ¡No realizar las reparaciones por sí solo!
e) En caso de producirse un fuego o un incendio, solo deben utilizarse extintores de polvo o de nieve carbónica (CO2) para extinguir el equipo con tensión eléctrica.
f) No se permite la presencia de niños o personas no autorizadas en la zona de trabajo. La falta de atención puede provocar la pérdida de control de la unidad.
g) Utilice el producto en un área bien ventilada.

h) Durante el uso del producto se generan polvo y residuos. Proteger a los transeúntes contra sus efectos nocivos.
i) ¡En caso de peligro para la vida o la integridad física, accidente o avería, detenga la unidad con el botón de PARADA DE EMERGENCIA!
j) Controlar regularmente el estado de las etiquetas adhesivas de seguridad. Si las pegatinas son ilegibles, deben ser reemplazadas.
k) Guardar el manual de uso para permitir su consulta en futuro. En caso de transmitir el equipo a otra persona, también se deberá entregarse el manual de instrucciones.
I) Mantener los elementos de embalaje y las partes pequeñas de montaje fuera del alcance de los niños. Queda prohibido dirigir el conducto de presión hacia su cuerpo, otras personas o animales. El aire comprimido puede provocar graves lesiones.
m) Mantener el equipo fuera del alcance de los niños y los animales.
n) Si el dispositivo se utiliza conjuntamente con otros equipos, se deben observar también las indicaciones de los demás manuales de uso pertinentes.

¡Recuerde! hay que proteger los niños y las personas ajenas al utilizar el aparato.

2.3. Seguridad personal

a) No opere este dispositivo si está cansado, enfermo o bajo la influencia de alcohol, drogas o medicamentos que puedan afectar su capacidad para operar el dispositivo.
b) La unidad puede ser operada por personas físicamente capacitadas, capaces de operarla y debidamente capacitadas, que hayan leído este manual de instrucciones y hayan recibido capacitación en seguridad y salud ocupacional.
c) Esté atento y use el sentido común al operar este equipo. Un momento de distracción puede provocar lesiones graves del cuerpo.
d) Utilice el equipo de protección personal necesario cuando trabaje con el dispositivo, tal y como se especifica en el punto 1. "Explicación de símbolos". El uso de los equipos de protección individual adecuados y certificados reduce el riesgo de lesiones.
e) Para evitar un arranque accidental, el usuario debe asegurarse que el interruptor está en la posición de apagado antes de conectarlo a una fuente de alimentación.
f) Cuidado con no sobrevalorar las fuerzas. Siempre mantener el equilibrio y el balance del cuerpo. Esto permite un mejor control de la herramienta en situaciones imprevistas.

g) No usar ropa suelta ni joyas. Mantener el cabello, la ropa y los guantes lejos de las piezas en movimiento. La ropa holgada, las joyas o el cabello largo pueden quedar atrapados en las piezas móviles.
h) Antes de poner en marcha el equipo retire cualquier herramienta de ajuste o llave inglesa. Una herramienta o una llave inglesa dejada en una parte giratoria del equipo puede causar lesiones.
i) El dispositivo no es un juguete. Los niños deben ser supervisados para tener la seguridad de que no jueguen con el aparato.
j) Si el equipo está provisto de conexiones de extracción, compruebe que están correctamente conectadas y montadas. El uso de la extracción de polvo puede reducir los riesgos relacionados con el polvo.

2.4. Uso seguro del dispositivo

a) Asegurarse de la colocación estable de la rueda. Utilizar las herramientas adecuadas para el tipo de trabajo. Un dispositivo adecuadamente seleccionado y destinado para el trabajo es el mejor y el más seguro.
b) No utilice el dispositivo si el interruptor "ON/OFF" no funciona correctamente (no enciende ni apaga el dispositivo). Cuando una herramienta no se puede controlar con el interruptor, es peligrosa, no debe ser utilizada y debe ser reparada.
c) Desconectar el enchufe de la toma de corriente antes de realizar ajustes, cambiar accesorios o dejar la herramienta no utilizada. Esta medida preventiva reduce el riesgo de su puesta en marcha accidental. Desconecte el dispositivo de la fuente de alimentación antes de ajustarlo, limpiarlo o darle servicio. Esta medida preventiva reduce el riesgo de su puesta en marcha accidental.
d) Mantenga el producto sin usar fuera del alcance de los niños y de cualquier persona que no esté familiarizada con el dispositivo o este manual. Los dispositivos son peligrosos en manos de usuarios sin experiencia.
e) Mantener el dispositivo en buen estado técnico. Antes de cada uso comprobar si hay daños generales o daños relacionados con las piezas móviles (grietas en las piezas y los elementos o cualquier otra condición que pueda afectar al funcionamiento seguro del producto). Si está dañado, devuelva el dispositivo para su reparación antes de usarlo.
f) Mantener el equipo fuera del alcance de los niños.
g) Para garantizar la integridad operativa diseñada del equipo, no retirar las cubiertas instaladas en fábrica ni desatornillar los pernos.
h) Al transportar o trasladar el dispositivo desde el lugar de almacenamiento al lugar de uso, respete las normas de salud y seguridad para la manipulación manual aplicables en el país donde se utiliza el dispositivo.

i) Evite situaciones en las que la unidad deje de funcionar porque está manipulando una carga pesada. Esto puede provocar que los componentes de accionamiento se sobrecalienten y causen avería.
j) No toque ninguna pieza móvil o accesorio a menos que el dispositivo esté desenchufado.
k) No mueva, mueva ni gire el dispositivo mientras está en funcionamiento.
I) No dejar la herramienta conectada sin vigilancia.
m) Limpiar regularmente la herramienta para evitar la acumulación permanente de suciedad.
n) Está prohibido trabajar con dos elementos a la vez.
o) No manipular la estructura del equipo para cambiar sus parámetros o el diseño.
p) Mantener el equipo lejos de fuentes de fuego y calor
q) ¡No tapar los orificios de ventilación de la herramienta!
r) ¡ADVERTENCIA! Algunas piezas del aparato se calientan mucho durante el funcionamiento: ¡existe peligro de quemaduras!
s) Utilice gafas protectoras. Cuando trabaje en un ambiente polvoriento, utilice además una máscara antipolvo.
t) Mantenga los mangos secos, limpios y libres de aceite o grasa. El aire suministrado al equipo debe estar deshumidificado, limpio y libre de impurezas. Las impurezas pueden obstruir los cables y dañar el equipo y sus componentes.

¡ADVERTENCIA! Aunque el producto ha sido diseñado para ser seguro y cuenta con las protecciones adecuadas y a pesar de las características de seguridad adicionales proporcionadas al usuario, aún existe un ligero riesgo de accidente o lesión al manipular el producto. Se recomienda mantener precaución y actuar con sentido común al utilizarlo.

3. Instrucciones de uso

El producto está diseñado para aplicar listones decorativos y de acabado (de ABS, melamina, chapa, PVC, etc.) sobre cantos rectos y curvos de cualquier tablero de mueble enchapado.

La responsabilidad de todos los daños resultantes de un uso distinto al indicado recae sobre el usuario.

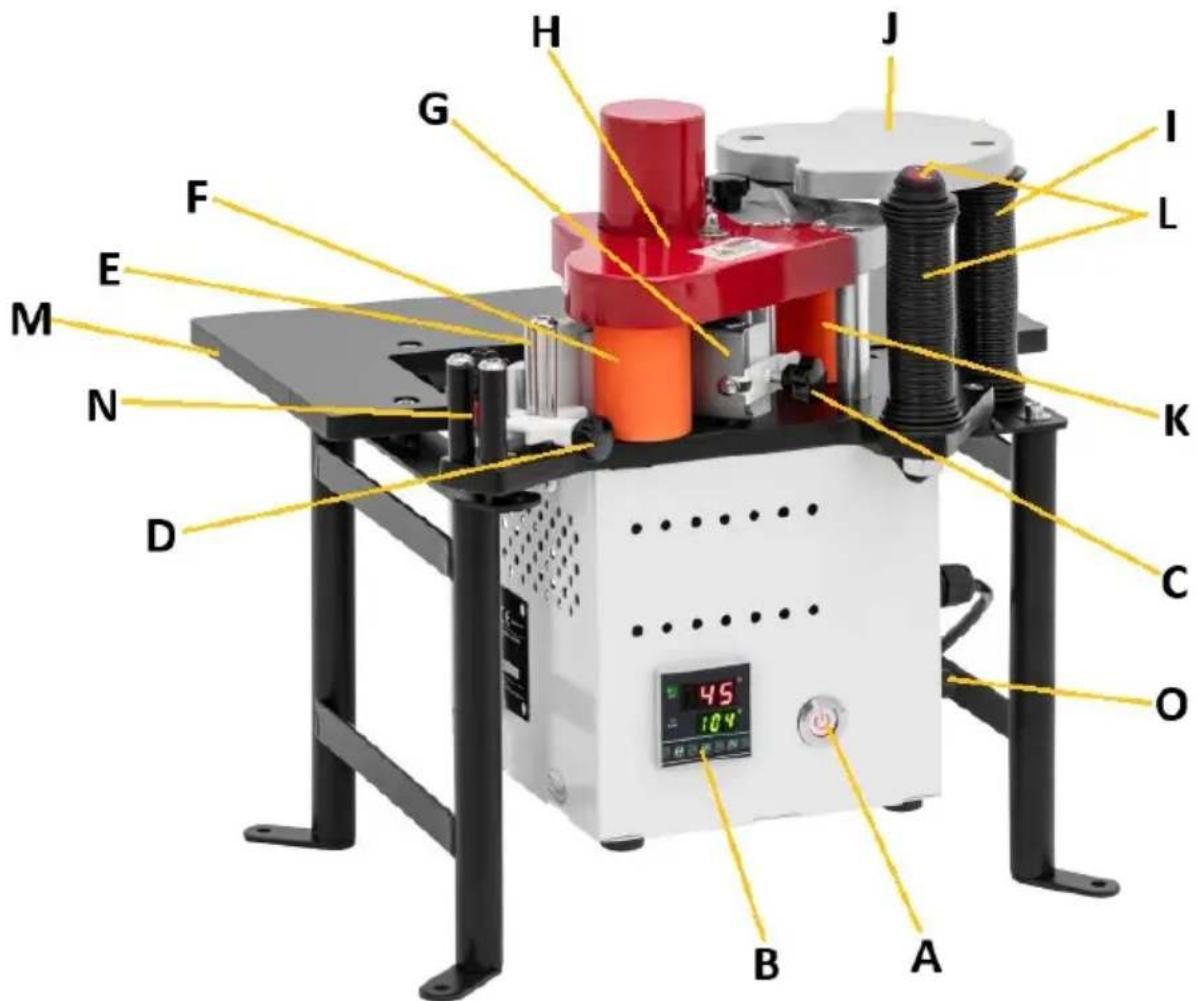

3.1. Descripción del producto

A. El interruptor principal de alimentación de la máquina.
B. Controlador de temperatura con pantalla
C. Perilla dosificadora de pegamento
D. Perilla limitadora de tira de acabado
E. Guía limitadora superior de rodillo con cinturón.
F. rodillo de prensa
G. Fijación del rodillo de presión.
H. Cubierta del cabezal del mecanismo

I. Mango de presión

J. Dispositivo de prensado
K. Rodillo impulsor del motor.
L. Mango con encendido/apagado rápido (interruptor de parada de emergencia)
M. Tablero de trabajo
N. Guía de recepción de cinta
O. Conector del fusible

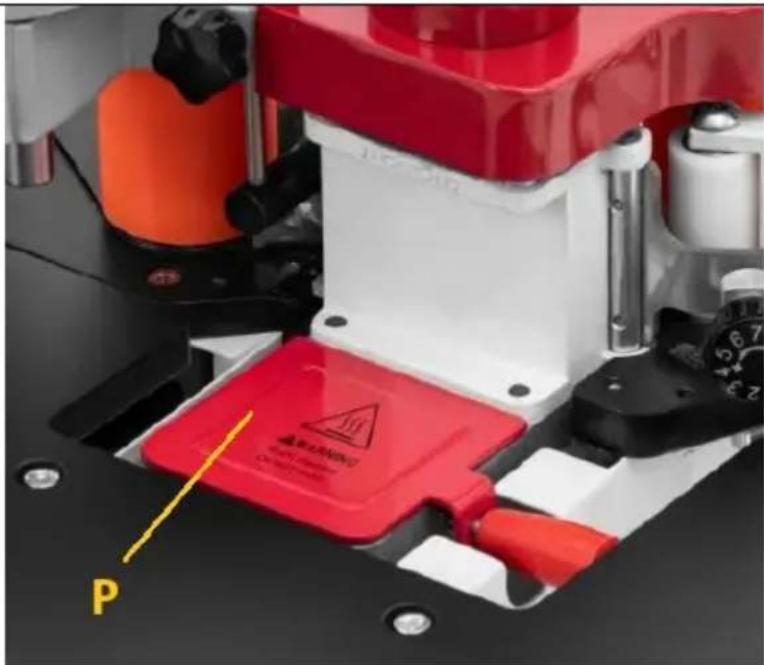

P. Contenedor de pegamento (foto abajo)

3.2. Preparación para el trabajo

LUGAR DE USO

La temperatura de ambiente no debe exceder los 40°C y la humedad relativa no debe exceder el 85%. El dispositivo debe estar situado de manera que garantice una buena circulación de aire. Mantenga una distancia mínima de seguridad con cada pared del dispositivo, garantizando la libertad de movimiento del operador. Mantenga el equipo alejado de cualquier superficie caliente. Siempre opere la unidad sobre una superficie nivelada, estable, limpia, ignífuga y seca y fuera del alcance de los niños y personas con funciones mentales, sensoriales e intelectuales deterioradas. Coloque el aparato de forma que se pueda acceder al enchufe principal en cualquier momento. ¡Asegúrese de que la fuente de alimentación del dispositivo coincida con los datos indicados en la placa de características!

MONTAJE DE LOS EQUIPOS

El aparato se entrega prácticamente listo para funcionar; sólo es necesario montar la encimera con el mecanismo de presión y las patas. Utilice los tornillos y herramientas incluidos para fijar estos componentes. Si el dispositivo se va a utilizar siempre en el mismo lugar, se recomienda fijarlo a la superficie sobre la que funcionará para aumentar la estabilidad del trabajo. Utilice los orificios de los adaptadores en la parte inferior de las patas para fijarlas:

3.3. Manejo del equipo.

IMPORTANTE: Antes de comenzar a trabajar, asegúrese de que:

• El borde de la pieza a mecanizar es liso y libre de suciedad y trozos sueltos, mientras que la tira a encolar es uniforme y suficientemente flexible.
• El regulador de dosificación de cola se ajusta en función del espesor de la tira de acabado una vez iniciado el accionamiento.
• El limitador de espesor de la tira de acabado se establece de modo que la tira no se deslice del rollo y se aplique uniformemente al elemento.

Operación:

• Conectar el aparato a la fuente de alimentación.
• Llena el recipiente con pegamento.
• Conectar la alimentación.
• Instale el rodillo con la tira de acabado a pegar.
• Configure la temperatura de calentamiento del pegamento en el controlador (al valor recomendado por el fabricante del pegamento). Después de alcanzar la temperatura objetivo, el dispositivo entra en modo de mantenimiento y arranca el accionamiento de la máquina, es decir, puede empezar a trabajar.

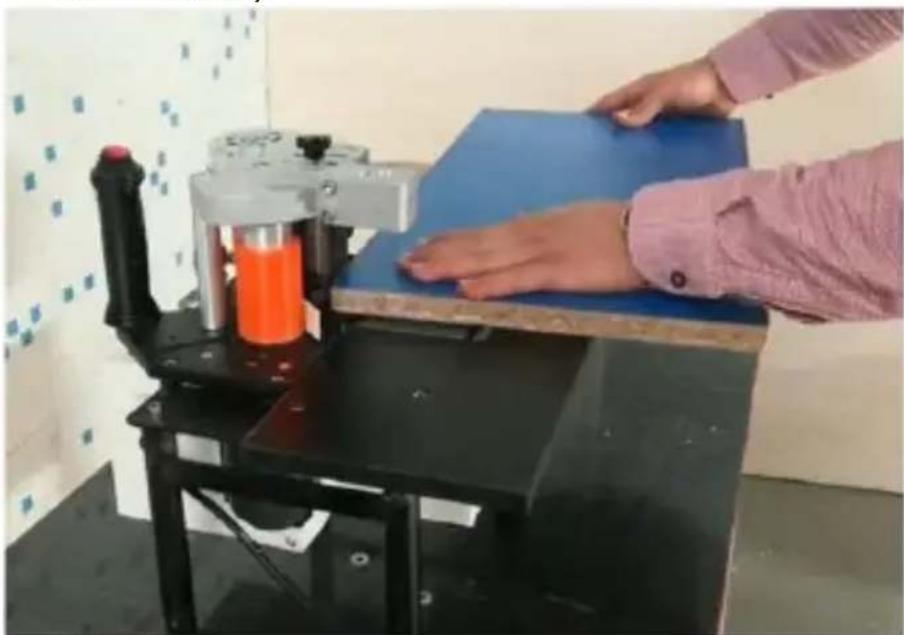

• Mueva el elemento de madera a lo largo del tablero de la mesa de acuerdo con la velocidad de funcionamiento de la máquina (vea la foto a continuación):

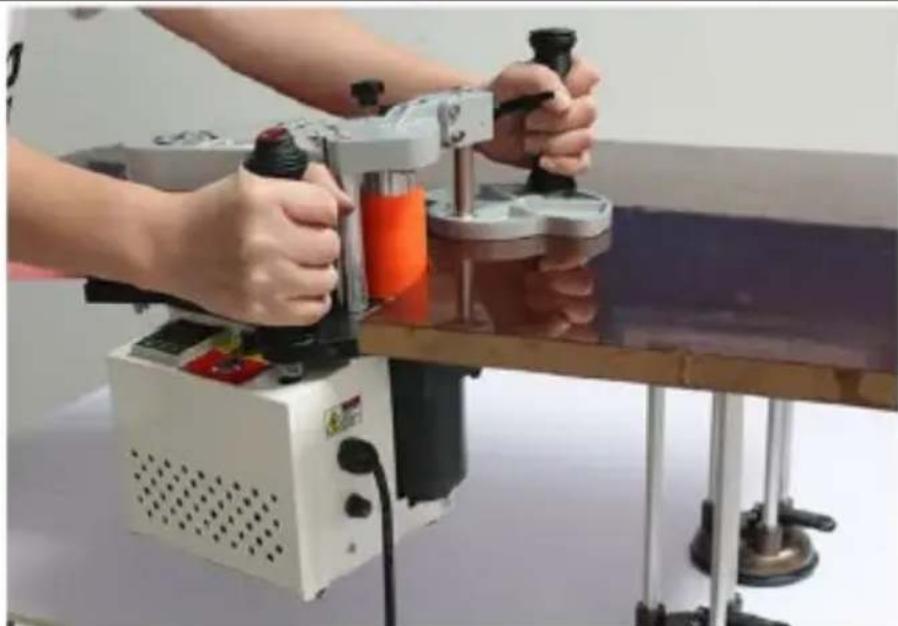

Al procesar piezas de trabajo más grandes, coloque la abrazadera y además sujete la máquina durante el procesamiento:

Person using a power tool on a wooden table, handling orange liquid (no visible text or symbols)

- En caso de necesidad repentina de detener el funcionamiento de la máquina, presione el botón en una de las manijas; el accionamiento se detendrá pero el dispositivo aún mantendrá la temperatura de funcionamiento establecida para el pegamento.

3.4. Limpieza y mantenimiento

a) Antes de cualquier limpieza, ajuste, sustitución de accesorios y cuando el equipo no esté en uso, desconecte el enchufe de la red y deje que el equipo se enfríe por completo.

- Espere a que detengan los elementos giratorios.

b) Para la limpieza de superficies no deben utilizarse productos con propiedades corrosivas.

c) Dejar secar completamente todas las piezas después de cada limpieza, antes de volver a usar el dispositivo.

d) Guardar el dispositivo en un lugar fresco y seco, protegido de la humedad y de la luz solar directa.

e) Está prohibido dirigir un chorro de agua a la herramienta o sumergirla en el agua.

f) Asegúrese de que el agua no penetre a través de los orificios de carcasa.

g) Los orificios de ventilación deben limpiarse con un cepillo y el aire comprimido.

h) Se deben realizar inspecciones periódicas del equipo para asegurarse de que está en buen estado de funcionamiento y de que no se ha producido ningún daño.

i) Para limpiar, debe utilizarse solamente un paño suave.

j) Limpie el dispositivo después de cada uso.

k) Las partes de la máquina que entran en contacto con pegamento caliente deben limpiarse con gasolina u otros agentes que eliminen dicho pegamento.

I) El recipiente de pegamento se debe vaciar y limpiar cada 50 horas de trabajo y para trabajos posteriores se debe utilizar pegamento nuevo. Para limpiar el recipiente de pegamento, primero caliente el pegamento a la temperatura de funcionamiento (con el motor de la máquina apagado) para que alcance su forma líquida. Luego vacíe el pegamento, por ejemplo con una cuchara, etc. PRECAUCIÓN: ¡el pegamento calentado está caliente! Proteja sus manos de quemaduras, por ejemplo con guantes especiales, etc.

ELIMINACIÓN DE EQUIPOS DESECHADOS.

Al final de su vida útil, este producto no debe desecharse con la basura doméstica normal, sino que debe llevarse a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos. Esto se indica mediante el símbolo en el producto, las instrucciones de funcionamiento o el embalaje. Los materiales utilizados en este equipo son reciclables de acuerdo con su marcado. Al reutilizar, reciclar o aplicar otras formas de uso a las máquinas de desecho, usted contribuye de manera significativa a la protección de nuestro medio ambiente.

La administración local le proporcionará información sobre el punto adecuado para desechar los equipos usados.
