MANUAL DE UTILIZADOR EDGE-L1 MSW

INSTRUÇÕES DE UTILIZAÇÃO

POUŽÍVATELŠKÁ PRÍRUČKA

POSIZIONAMENTO DELL'APPARECCHIO

Este Manual do Utilizador foi traduzido para sua conveniência através de tradução automática. Foram feitos esforços razoáveis para fornecer uma tradução exata; no entanto, nenhuma tradução automática é perfeita nem se destina a substituir os tradutores humanos. O Manual do Utilizador oficial é a versão em inglês. Quaisquer discrepâncias ou diferenças criadas na tradução não são vinculativas e não têm qualquer efeito jurídico para efeitos de cumprimento ou execução. Se surgirem questões relacionadas com a exatidão das informações contidas no Manual do Utilizador, consulte a versão inglesa desses conteúdos, que é a versão oficial.

Dados técnicos

Descrição do parâmetro	Valor do parâmetro
Nome do produto	Coladeira de fita de borda portatil
Modelo	MSW-EDGE-L1
Tensão de alimentação [V~] / Frequência [Hz]	230/50
Potência nominal [W]	765
Classe de proteção	I
Dimensões [largura x profundidade x altura; mm]	350 x 400 x 390
Peso [kg]	11,4
Velocidade de alimentação [m/min]	Até 5
Espessura do folheado [mm]	0,3-3
Faixa de temperatura operacional [°C]	120-180
Largura do folheado [mm]	10-60
Tipo de colagem	unilateral
Volume do recipiente de cola [g]	Aproximadamente. 570

1. Descrição geral

O manual destina-se a ajudar a uma utilização segura e fiável. Este produto foi projetado e elaborado estritamente de acordo com indicações técnicas, usando as

tecnologias e componentes mais recentes, mantendo os mais elevados padrões de qualidade.

LER ATENTAMENTE E COMPREENDER ESTE MANUAL ANTES DE INICIAR OS TRABALHOS.

Para garantir o funcionamento duradouro e fiável do aparelho, certifique-se de que o utiliza e mantém corretamente, seguindo as orientações deste manual de instruções. Os dados técnicos e as especificações constantes deste manual estão atualizados. O fabricante reserva-se o direito de efetuar alterações para melhorar a qualidade. Tendo em conta o progresso técnico e a possibilidade de reduzir o ruído, a unidade é concebida e construída de forma a que os riscos resultantes das emissões sonoras sejam reduzidos ao nível mais baixo possível.

Explicação dos símbolos

	Este produto cumpre os requisitos das normas de segurança adequadas.
	Leia as instruções antes de utilizar.
	Produto reciclável.
	AVISO! ou CUIDADO! ou LEMBRETE! Aplicável à situação em causa (sinal de aviso geral).
	Usar uma máscara de proteção contra o pó (proteção do sistema respiratório).
	Coloque a proteção.
	ATENÇÃO! Risco de choque elétrico!
	ATENÇÃO! Elementos giratórios!

PT

	Aviso de perigo de envenenamento com substâncias tóxicas!
	ATENÇÃO! Perigo de esmagar as mãos!!
	Paragem de emergência!
	Atenção! A superfície quente pode provocar queimaduras.
	Para usar apenas no interior de uma divisão.

ATENÇÃO! Os desenhos deste manual servem apenas para fins ilustrativos e, em alguns pormenores, podem diferir do produto real.

2. Segurança da utilização

ATENÇÃO! Ler todos os avisos e instruções de segurança. O não cumprimento dos

avisos e instruções pode resultar em choque elétrico, incêndio e/ou ferimentos graves ou morte.

O termo "dispositivo" ou "produto" nos avisos e na descrição das instruções refere-se a:

Coladeira de fita de borda portatil

2.1. Segurança elétrica

a) A ficha do dispositivo tem de combinar com a tomada. Não alterar a ficha de nenhum modo. A ficha original e uma tomada que combine reduzem o risco de choque elétrico.

b) Evitar tocar em elementos com ligação à terra, como tubos, aquecedores, fornos e frigorífico. Existe o risco aumentado de choque elétrico quando o corpo está ligado à terra e toca no dispositivo exposto à ação direta de chuva,

superfície molhada e funcionamento num ambiente húmido. A entrada de água no dispositivo aumenta o risco de danos e choque elétrico.

c) Não tocar no aparelho com as mãos molhadas ou húmidas. Não se pode usar o fio de forma incorreta. Nunca o utilize para transportar o aparelho ou para retirar a ficha de uma tomada. Manter o fio longe de fontes de calor, óleo, ponta afiadas ou peças móveis. Os fios danificados ou entrelaçados aumentam o risco de choque elétrico.
d) Não se pode usar o fio de forma incorreta. Nunca o utilize para transportar o aparelho ou para retirar a ficha de uma tomada. Manter o fio longe de fontes de calor, óleo, ponta afiadas ou peças móveis. Os fios danificados ou entrelaçados aumentam o risco de choque elétrico.
e) É proibida a utilização do dispositivo quando o cabo de alimentação estiver danificado ou com sinais evidentes de estar gasto. O cabo de alimentação danificado deve ser substituído por um eletricista qualificado ou pela assistência técnica do produto.
f) Para evitar choque elétrico, não mergulhe o cabo, o plugue ou o próprio aparelho em água ou outro líquido. Não utilizar o aparelho em superfícies molhadas.
g) ATENÇÃO – PERIGO DE VIDA! Durante a limpeza ou utilização do dispositivo não é permitido mergulhá-lo em água ou noutros líquidos.
h) Não se deve usar o dispositivo em divisões com muita humidade / nas imediações próximas de um depósito de água!
i) Antes da primeira utilização, verifique se o tipo de eletricidade e a tensão da rede estão em conformidade com os dados indicados na placa de classificação. Não se pode deixar que o dispositivo se molhe. Risco de choque elétrico!

2.2. Segurança no local de trabalho

a) Mantenha a área de trabalho arrumada e bem iluminada. A desordem ou má iluminação podem provocar acidentes. Seja previdente, observe o que você está fazendo e use o bom senso ao usar o dispositivo.
b) No caso de haver um dano ou irregularidade no funcionamento do dispositivo, é necessário desligá-lo imediatamente e informar uma pessoa autorizada.
c) Em caso de dúvidas sobre se o dispositivo está a funcionar corretamente, é necessário contactar a assistência técnica do produtor.
d) A reparação do produto apenas pode ser feita pela assistência técnica do produtor. Não tentar efetuar reparações por conta própria!
e) Em caso de incêndio, utilize um extintor de pó ou de dióxido de carbono (CO2) (um extintor destinado a ser utilizado em aparelhos elétricos sob tensão) para o apagar.
f) Não pode haver crianças nem pessoas não autorizadas no local de trabalho. A desatenção pode causar a perda de controle da unidade.

g) Use o produto em uma área bem ventilada.
h) Poeira e detritos são gerados durante o uso do produto. Proteja os espectadores contra seus efeitos nocivos.
i) Utilize a "PARAGEM DE EMERGÊNCIA" se houver risco de ferimentos ou morte, acidente ou danos.
j) É necessário verificar regularmente o estado dos autocolantes com informações de segurança. Se os adesivos estiverem ilegíveis, deverão ser substituídos.
k) Manter as instruções de utilização com vista à posterior utilização. No caso do dispositivo ser entregue a terceiros, é necessário entregar com este as instruções de utilização.
I) Guardar os elementos da embalagem e as pequenas peças de montagem num local não acessível às crianças. Não aponte a mangueira de pressão na sua direção ou em direção a outras pessoas ou animais. O ar sob pressão pode provocar lesões graves.
m) Manter o aparelho afastado de crianças e animais.
n) Se este dispositivo for utilizado em conjunto com outro equipamento, as restantes instruções de utilização também devem ser seguidas.

Lembrete! Quando utilizar o aparelho, proteja as crianças e outras pessoas que se encontrem nas proximidades.

2.3. Segurança pessoal

a) Não utilize o aparelho se estiver cansado, doente ou sob a influência de álcool, estupefacientes ou medicamentos que possam afetar significativamente a capacidade de utilizar o aparelho.
b) A máquina pode ser operada por pessoas fisicamente aptas, capazes de manusear a máquina, com formação adequada, que tenham lido este manual de instruções e que tenham recebido formação em segurança e saúde no trabalho.
c) Tenha cuidado e use o bom senso ao operar este equipamento. Um momento de distração durante o trabalho pode provocar lesões corporais graves.
d) Utilize os equipamentos de proteção individual necessários ao trabalhar com o dispositivo, conforme especificado no ponto 1. "Explicação dos símbolos." A utilização de meios de proteção pessoal certificados adequados reduz o risco de lesões.
e) Para evitar o acionamento acidental, certifique-se de que o interruptor está na posição desligada antes de ligar à fonte de alimentação.

f) Não se deve sobrestimar as suas possibilidades. Manter o equilíbrio do corpo durante todo o funcionamento. Isto permite um melhor controlo do dispositivo em situações inesperadas.
g) Não se deve usar vestuário solto nem bijutaria. Manter o cabelo, vestuário e luvas longe das peças móveis. O vestuário solto, a bijutaria ou o cabelo comprido podem ser apanhados pelas peças móveis.
h) É necessário eliminar todas as ferramentas de regulação ou chaves antes de ligar o dispositivo. As ferramentas ou chaves deixadas na peça giratória do dispositivo pode provocar lesões no corpo.
i) O dispositivo não é um brinquedo. As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
j) Se o dispositivo for próprio para ser ligado à sucção, verificar se está devidamente ligado e fixo. A utilização de uma extração de pó pode reduzir os perigos relacionados com o pó.

2.4. Utilização segura do dispositivo

a) Não sobrecarregar o aparelho. Usar ferramentas adequadas a determinada aplicação. As ferramentas devidamente selecionadas efetuam um trabalho melhor e mais seguro, para o qual foram projetadas.
b) Não utilize o aparelho se a chave “ON / OFF” não funcionar corretamente (não liga e desliga o aparelho). Os dispositivos que não podem ser controlados pelo interruptor são perigosos, não podem funcionar e têm de ser reparados.
c) Antes de efetuar a regulação, substituição de acessórios ou de pousar as ferramentas, é necessário retirar a ficha da tomada. Este meio de precaução reduz o risco de acionamento acidental. Antes de efetuar a regulação, limpeza e manutenção do dispositivo é necessário desligá-lo da corrente. Este meio de precaução reduz o risco de acionamento acidental.
d) Quando não estiver a ser utilizado, guarde-o num local seguro, longe do alcance de crianças e de pessoas não familiarizadas com o dispositivo e que não tenham lido o manual do utilizador. O aparelho pode constituir um perigo nas mãos de utilizadores inexperientes.
e) Manter o produto em bom estado técnico. Antes de cada funcionamento, verificar se não há danos gerais ou nos elementos móveis (peças e elementos rachados ou todos os outros estados que possam influir no funcionamento seguro do dispositivo). Se forem detetados danos, entregar o aparelho para reparação antes de o utilizar.
f) Manter o aparelho fora do alcance das crianças.
g) Para garantir a integridade funcional projetada do dispositivo, não se deve eliminar a cobertura instalada em fábrica, nem desaparafusar os parafusos.
h) Durante o transporte e transferência do dispositivo do local de armazenamento para o local de utilização é necessário ter em conta as normas

de segurança e higiene no trabalho em trabalhos de transporte manual em vigor no país onde os dispositivos são usados.
i) Evite situações em que a unidade pare de funcionar por estar movimentando uma carga pesada. Isto pode provocar o sobreaquecimento dos elementos propulsores e, como consequência, danos no dispositivo.
j) Não se pode tocar nas peças ou acessórios móveis, a menos que o dispositivo tenha sido desligado da corrente.
k) É proibido deslizar, mudar de sítio e girar o dispositivo durante o funcionamento.
I) Não deixe o dispositivo ligado sem supervisão.
m) É necessário limpar regularmente o dispositivo para que não haja depósitos permanentes de sujidade.
n) É proibido trabalhar dois objetos em simultâneo.
o) É proibido mexer na construção do dispositivo para alterar os seus parâmetros ou construção.
p) Manter o dispositivo longe de fontes de fogo e calor.
q) Não se podem tapar as aberturas de ventilação do dispositivo!
r) ATENÇÃO! Algumas partes da unidade ficam muito quentes durante o funcionamento - existe perigo de queimadura!
s) Use óculos de proteção. Ao trabalhar em um ambiente empoeirado, use adicionalmente uma máscara contra poeira.
t) Mantenha os cabos secos, limpos e isentos de óleo ou graxa. O ar fornecido à máquina deve ser desumidificado, limpo e livre de contaminantes. Os contaminantes podem entupir as mangueiras e causar danos à máquina e aos seus componentes.

ATENÇÃO! Apesar do dispositivo ter sido projetado para ser seguro, possuir os meios de proteção adequados e apesar da utilização de elementos adicionais de proteção do utilizador, continua a existir o pequeno risco de acidente ou de lesões durante o funcionamento do dispositivo. Mantenha-se alerta e use o bom senso quando utilizar o dispositivo.

3. Instruções de utilização

O produto foi projetado para aplicar faixas decorativas e de acabamento (em ABS, melamina, folheado, PVC, etc.) em bordas retas e curvas de quaisquer painéis folheados para móveis.

A responsabilidade por todos os danos que ocorrerem como consequência da utilização não adequada é do utilizador.

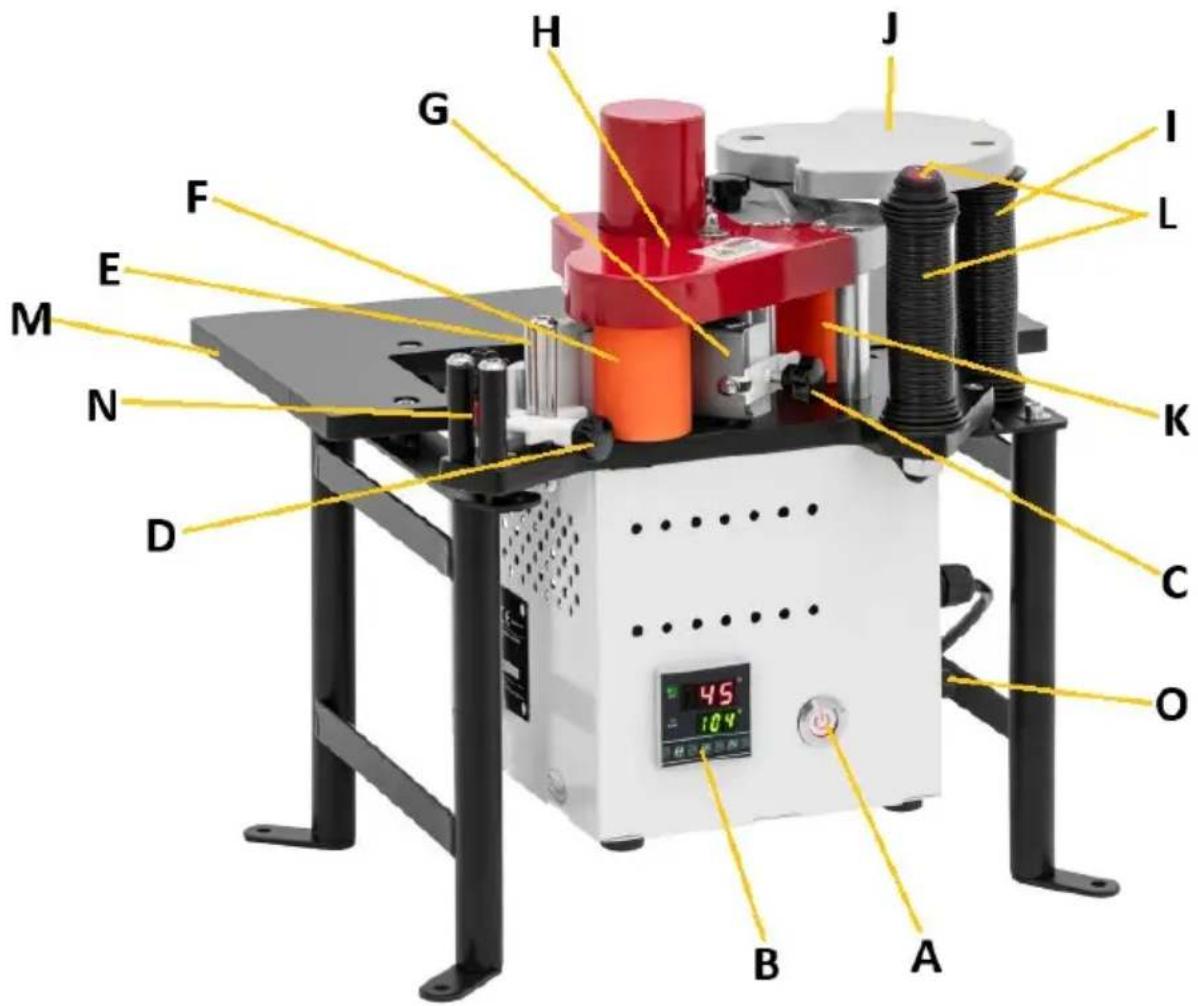

3.1. Visão geral do produto

A. O interruptor principal da máquina
B. Controlador de temperatura com display
C. Botão de dosagem de cola
D. Botão limitador da faixa de acabamento
E. Guia limitador superior de rolo com correia
F. Rolo de prensa
G. Fixação do rolo de pressão
H. Cobertura da cabeça do mecanismo

I. Pressionando alça

J. Dispositivo de pressão

K. Acione o rolo do motor

L. Manopla com liga/desliga rápida (interruptor de parada de emergência)

M. Topo de trabalho

N. Guia de recebimento de fita

O. Soquete de fusível

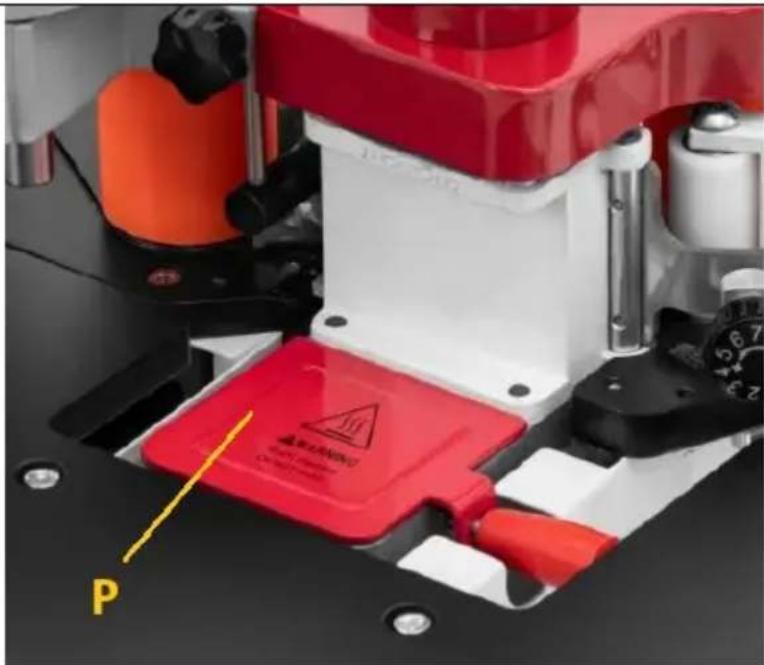

P. Recipiente de cola (foto abaixo)

3.2. Preparação para usar

Colocação do dispositivo

A temperatura ambiente não deve exceder 40°C e a humidade relativa não deve exceder 85%. O dispositivo deve ser colocado de modo a garantir uma boa circulação do ar. Mantenha uma distância mínima de segurança de cada parede do aparelho, garantindo liberdade de movimentos ao operador. O dispositivo deve ser mantido longe de todas as superfícies quentes. Sempre opere a unidade em uma superfície nivelada, estável, limpa, à prova de fogo e seca e fora do alcance de crianças e pessoas com deficiências mentais, sensoriais e intelectuais. Coloque a unidade de forma que o plugue principal possa ser alcançado a qualquer momento. É necessário lembrar-se de que a alimentação elétrica do dispositivo deve corresponder aos dados indicados na placa de classificação!

MONTAGEM DO DISPOSITIVO

A unidade é entregue quase pronta para operação - apenas a bancada com o mecanismo de pressão e as pernas precisam ser montadas. Use os parafusos e ferramentas incluídos para fixar esses componentes. Caso o aparelho seja utilizado sempre no mesmo local, recomenda-se fixá-lo na superfície onde irá trabalhar para aumentar a estabilidade do trabalho. Use os furos nos adaptadores na parte inferior das pernas para fixá-los:

3.3. Utilização do dispositivo

IMPORTANTE: Antes de iniciar o trabalho, certifique-se de que:

- A borda da peça a ser trabalhada é lisa e livre de sujeira e pedaços soltos, enquanto a tira a ser colada é uniforme e suficientemente flexível.

- O botão de dosagem de cola é ajustado de acordo com a espessura da tira de acabamento após a partida do acionamento

- O limitador de espessura da tira de acabamento é ajustado para que a tira não escorregue do rolo e seja aplicada uniformemente ao elemento.

Operação:

- Ligar o dispositivo à corrente.

- Encha o recipiente com cola.

• Ligue a energia.

- Instale o rolo com a tira de acabamento a ser colada

- Defina a temperatura de aquecimento da cola no controlador (para o valor recomendado pelo fabricante da cola). Após atingir a temperatura alvo, o aparelho entra em modo de manutenção e inicia o acionamento da máquina, ou seja, você pode começar a trabalhar.

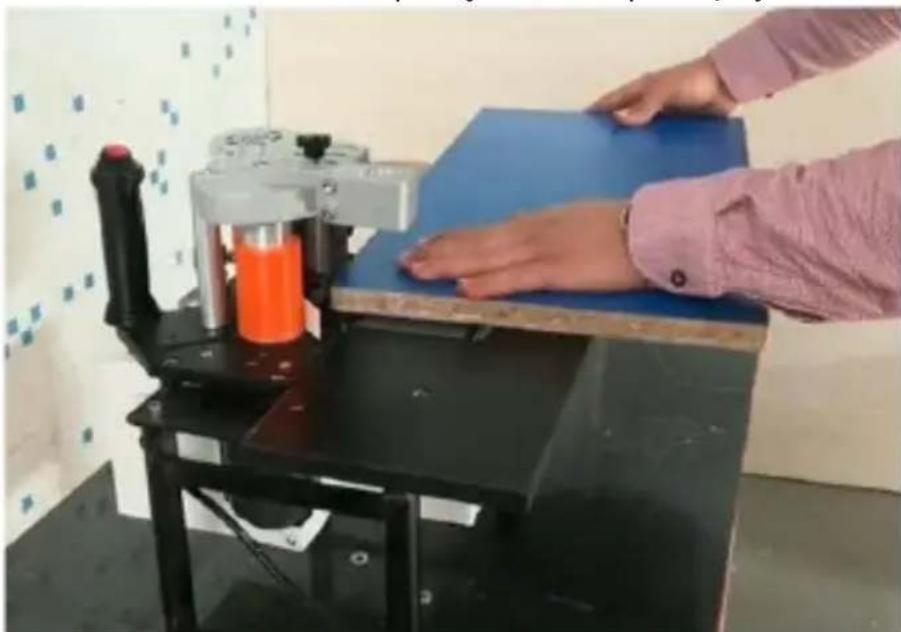

- Mova o elemento de madeira ao longo do tampo da mesa de acordo com a velocidade de operação da máquina (veja foto abaixo);

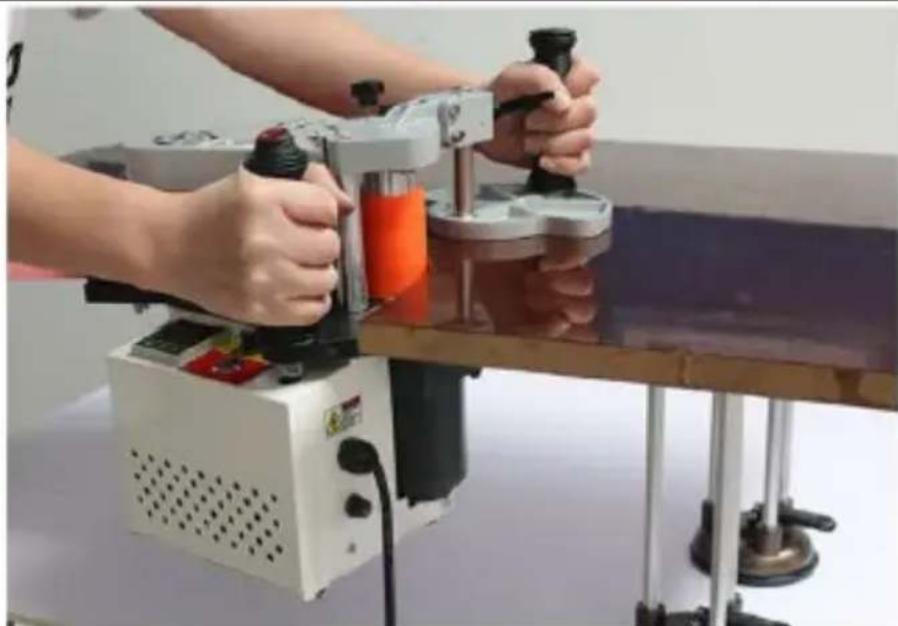

Ao processar peças maiores, coloque o grampo e segure adicionalmente a máquina durante o processamento:

Person using a power tool on a wooden table, handling orange liquid (no visible text or symbols)

- Em caso de necessidade repentina de interromper o funcionamento da máquina, pressione o botão em uma das alças - o acionamento irá parar, mas o dispositivo ainda manterá a temperatura de operação definida para a cola.

3.4. Limpeza e manutenção

a) Antes de cada limpeza, regulação, substituição de peças e também quando o dispositivo não estiver a ser usado, é necessário retirar a ficha da rede e arrefecer totalmente o dispositivo.
- Esperar até que os elementos em movimento parem.
b) Para limpar a superfície é necessário aplicar apenas produtos que não contenham substâncias abrasivas.
c) • Depois de cada limpeza de todos os elementos, é necessário secá-los bem antes do dispositivo ser novamente usado.
d) • O dispositivo deve ser guardado num local seco e fresco, protegido de humidade e de radiação solar direta.
e) É proibido salpicar o dispositivo com um fluxo de água ou mergulhá-lo em água.
f) É necessário ter atenção para não entrar água através das aberturas de ventilação da caixa.
g) As aberturas de ventilação devem ser limpas com um pincel e ar comprimido.
h) É necessário fazer uma inspeção regular do dispositivo para verificar a sua eficácia técnica e todos os danos.
i) Utilizar um pano macio para a limpeza.
j) Limpe o dispositivo após cada uso.
k) As partes da máquina que entram em contato com a cola quente devem ser limpas com gasolina ou outros agentes que removam essa cola.

I) O recipiente de cola deve ser esvaziado e limpo a cada 50 horas de trabalho, e cola nova deve ser usada para trabalhos posteriores. Para limpar o recipiente de cola, primeiro aqueça a cola até a temperatura operacional (com o acionamento da máquina desligado) para deixá-la na forma líquida. Em seguida, esvazie a cola, por exemplo, com uma colher, etc.

CUIDADO: a cola aquecida está quente! Proteja as mãos contra queimaduras, por exemplo, com luvas especiais, etc.

ELIMINAÇÃO DE DISPOSITIVOS USADOS

No fim do período de utilização, não é permitido eliminar o presente produto com o lixo doméstico normal, mas entregá-lo num ponto de recolha e reciclagem de dispositivos elétricos e eletrónicos. Verificar o símbolo no produto, no manual de instruções e na embalagem. As matérias usadas no dispositivo podem ser reaproveitados de acordo com a sua função. Ao optar por reciclar, está a dar um contributo significativo para a proteção do nosso ambiente.

Contactar as autoridades locais para obter informações sobre as instalações de reciclagem locais.
