KÄYTTÖOHJE EDGE-L1 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Siirrettävä reunanauhakone
Malli	MSW-EDGE-L1
Virtalähteen jännite [V~] / taajuus [Hz]	230/50
Nimellisteho [W]	765
Suojausluokka	I
Mitat [leveys x syvyys x korkeus; mm]	350 x 400 x 390
Paino [kg]	11,4
Syöttönopeus [m/min]	Jopa 5
Viilun paksuus [mm]	0,3-3
Käyttölämpötila-alue [°C]	120-180
Viilun leveys [mm]	10-60
Liimaustyyppi	yksipuolinen
Liimasäiliön tilavuus [g]	Noin 570

1. Yleiskuvaus

Käyttöohje on tarkoitettu auttamaan tuotteen turvallisessa ja luotettavassa käytössä. Tuote on suunniteltu ja valmistettu tarkkojen teknisten ohjeiden mukaisesti, käyttäen viimeisintä teknologiaa ja komponentteja sekä noudattaen korkeimpia laatustandardeja.

ENNEN KÄYTÖN ALOITTAMISTA TÄMÄ OPAS ON LUETTAVA HUOLELLISESTI JA SEN SISÄLTÖ TULEE YMMÄRTÄÄ JA SISÄISTÄÄ.

Laitteen pitkän ja luotettavan toiminnan varmistamiseksi on välttämätöntä huolehtia sen oikeanlaisesta käytöstä ja huollosta tämän käyttöohjeen sisältämien ohjeiden mukaisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajantasaisia. Valmistaja pidättää oikeuden muutoksiin laadun parantamiseksi. Ottaen huomioon tekninen kehitys ja mahdollisuudet vähentää melua, yksikkö on suunniteltu ja rakennettu siten, että melupäästöistä aiheutuvat riskit ovat mahdollisimman pienet.

Symbolien selitykset

CE		Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset.
		Lue käyttöohje ennen käyttöä.
		Tuote on kierrätettävä.
		VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva (yleinen varoitusmerkki).
		Käytä pölymaskia (hengitysteiden suojaus).
		Käytä suojaa.
		HUOMIO! Sähköiskun vaara!
		HUOMIO! Pyörivät elementit!
		Varoitus myrkyllisten aineiden aiheuttamasta myrkytysvaarasta!

FI

	HUOMIO! Kämmenen puristumisvaara
	Hätäpysäytys!
	Huomio! Kuuma pinta voi aiheuttaa palovammoja.
	Vain sisäkäyttöön.

HUOMIO! Tämän käyttöohjeen kuvat ovat vain viitteellisiä ja joissakin yksityiskohdissa ne voivat poiketa laitteen todellisesta ulkonäöstä.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja ohjeet. Varoitusten jaiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon, vakaviin moihin tai kuolemaan.

Varoituksissa ja ohjeiden kuvauksessa oleva termi "laite" tai "tuote" viittaa seuraaviin: Siirrettävä reunanauhakone

2.1. Sähköturvallisuus

a) Laitteen pistokkeen pitää sopia pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.

b) Vältettävä kosketusta maadoitettuihin osiin kuten putkiin, lämpöpattereihin, uuneihin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu ja koskettaa laitteita, jotka ovat alttiina suoralle sateelle, märille pinnoille ja toiminnalle kosteassa ympäristössä. Veden pääsy laitteeseen lisää sen vaurioitumisriskiä ja sähköiskun vaaraa.

c) Älä kosketa laitetta märillä tai kosteilla käsillä. Älä käytä virtajohtoa epääasiallisella tavalla. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä

lämmönlähteestä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
d) Älä käytä virtajohtoa epääasiallisella tavalla. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteestä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Laitteen käyttö on kielletty, jos virtajohto on vaurioitunut tai siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi
f) Sähköiskun välttämiseksi älä upota johtoa, pistoketta tai itse laitetta veteen tai muuhun nesteeseen. Älä käytä laitetta märillä pinnoilla.
g) HUOMIO – HENGENVAARA! Kun puhdistat tai käytät laitetta, älä koskaan upota sitä veteen tai muihin nesteisiin.
h) Älä käytä laitetta tiloissa, joissa on erittäin korkea kosteus tai vesisäiliöiden välittömässä läheisyydessä!
i) Pyydämme tarkistamaan ennen ensimmäistä käyttöä, vastaavatko sähkövirran tyyppi ja verkkojännite laitekilvessä olevia. Älä anna laitteen kastua. Sähköiskun vaara!

2.2. Turvallisuus työpaikalla

a) Pidä työalue siistinä ja hyvin valaistuna. Epäjärjestys tai huono valaistus voivat johtaa onnettomuuksiin. Ole ennakoiva, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttäessäsi laitetta.
b) Jos laitteen toiminnassa ilmenee vaurioita tai epäsäännöllisyyksiä, sammuta se välittömästi ja ilmoita siitä valtuutetulle henkilölle.
c) Jos sinulla on epäilyksiä, toimiiko laite oikein, ota yhteys valmistajan huoltoon.
d) Tuotteen saa korjata vain valmistajan huoltopalvelu. Älä yritä tehdä korjauksia itse!
e) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
f) Lapset ja sivulliset eivät saa olla läsnä työpisteessä. Tarkkailemattomuus voi johtaa laitteen hallinnan menettämiseen.
g) Käytä tuotetta hyvin ilmastoidussa tilassa.
h) Tuotteen käytön aikana syntyy pölyä ja roskia. Suojaa sivullisia niiden haitallisilta vaikutuksilta.
i) Hengen tai ruumiin vaaran, onnettomuuden tai vaurioitumisen sattuessa pysäytä laite EMERGENCY STOP -painikkeella!
j) Tarkasta säännöllisesti turvallisuutta koskevien tarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.

k) Säilytä käyttöohje myöhempää käyttöä varten. Jos laite luovutetaan kolmansille osapuolille, myös käyttöohje on luovutettava laitteen mukana.
I) Pakkauksen osat ja pienet asennusosat pitää säilyttää lasten ulottumattomissa. Älä suuntaa paineletkua itseäsi tai muita ihmisiä tai eläimiä kohti. Paineilma voi aiheuttaa voi aiheuttaa vakavia vammoja.
m) Pidä laite poissa lasten ja eläinten ulottuvilta.
n) Kun käytät tätä laitetta yhdessä muiden laitteiden kanssa, sinun pitää noudattaa myös muita käyttöohjeita.

Muista! Lapset ja sivulliset henkilöt on suojattava laitteen käytön aikana.

2.3. Henkilökohtainen turvallisuus

a) Laitetta ei saa käyttää väsyneenä, sairaana, alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena, jotka rajoittavat merkittävästi kykyä käyttää tuotetta.
b) Konetta voivat käyttää fyysisesti hyväkuntoiset, sen käyttöön kykenevät ja asianmukaisesti koulutetut henkilöt, jotka ovat lukeneet tämän käyttöohjeen ja jotka ovat saaneet työterveys ja työturvallisuuskoulutuksen.
c) Ole tarkkaavainen ja käytä maalaisjärkeä käyttäessäsi tätä laitetta. Hetkellinen epätarkkaavaisuus voi johtaa vakaviin vammaoihin.
d) Käytä laitteen kanssa työskennellessäsi vaadittavia henkilönsuojaimia kohdan 1 mukaisesti. "Symbolien selitys." Asianmukaisten, sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.
e) Estä tahaton käynnistäminen varmistamalla, että kytkin on pois päältä-asennossa ennen kuin liität laitteen virtalähteeseen.
f) Ei saa yliarvioida omia mahdollisuuksia. Pidä kehosi koko ajan vakaana ja tasapainossa. Se mahdollistaa laitteen paremman hallinnan odottamattomissa tilanteissa.
g) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
h) Laita kaikki säätötyökalut tai avaimet pois ennen laitteen päälle kytkentää. Laitteen pyörivään osaan jätetty työkalu tai avain voi aiheuttaa loukkaantumisen.
i) Tämä laite ei ole leikkikalu. Lapsia tulee tarkkailla, jotta he eivät leiki laitteella.
j) Jos laite on tarkoitus liittää imuliitäntään, tarkista, että se on liitetty ja kiinnitetty oikein. Pölynpoiston käyttö voi vähentää pölyn aiheuttamia vaaroja.

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä tähän sovellukseen sopivia työkaluja. Oikein valittu laite toimii paremmin ja turvallisemmin siinä käytössä, johon se on suunniteltu.
b) Älä käytä laitetta, jos "ON / OFF" -kytkin ei toimi kunnolla (ei kytke laitetta päälle tai pois päältä). Laitteita, joita ei voida ohjata kytkimellä, ovat vaarallisia. Niitä ei saa käyttää ja ne pitää korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet mitään säätöjä, vaihdat varusteita tai asetat työkaluja. Tämä ehkäisytoimenpide vähentää tahattoman käynnistämisen riskiä. Ennen säätöjen, puhdistamisen ja huollon aloittamista laite on irrotettava virtalähteestä. Tämä ehkäisytoimenpide vähentää tahattoman käynnistämisen riskiä.
d) Säilytä käyttämätön tuote poissa lasten ja sellaisten henkilöiden ulottuvilta, jotka eivät tunne laitetta tai tätä ohjekirjaa. Tuotteet ovat vaarallisia, kun niitä käyttävät kokemattomat käyttäjät.
e) Pidä tuote hyvässä teknisessä kunnossa. Tarkista ennen jokaista käyttöä, ettei laitteessa ole yleisiä tai liikkuvien osien vaurioita (osien halkeamat tai kaikki muut tekijät, joilla voi olla vaikutus laitteen turvalliseen toimintaan). Jos laite on vaurioitunut, anna laite korjattavaksi ennen käyttöä.
f) Laite on pidettävä poissa lasten ulottuvilta.
g) Tehtaalla asennettuja suojia tai ruuveja ei saa irrottaa, jotta laitteen toimivuus suunnitellulla tavalla on varmistettu.
h) Laitetta kuljetettaessa ja siirrettäessä varastointipaikasta käyttöpaikkaan on otettava huomioon laitteiden käyttömaassa voimassa olevat käsin kuljetuksen työterveys- ja työturvallisuusmääräykset.
i) Vältä tilanteita, joissa laite lakkaa toimimasta, koska se käsittelee raskasta kuormaa. Se voi aiheuttaa käyttöosien ylikuumenemisen ja vahingoittaa sen seurauksena laitetta.
j) Liikkuviin osiin tai varusteisiin ei saa koskea, jos laitetta ei ole irrotettu virtalähteestä.
k) Laitteen siirtäminen, asennon muuttaminen tai kiertäminen on kiellettyä sen ollessa toiminnassa.
I) Päälle kytkettyä laitetta ei saa jättää ilman valvontaa.
m) Laite on puhdistettava säännöllisesti, jottei epäpuhtauksia päästetä kerrostumaan pysyvästi.
n) Kahta työkappaletta ei saa käsitellä samanaikaisesti.
o) Laitteen rakenteeseen puuttuminen sen parametrien tai rakenteen muuttamiseksi on kielletty.
p) Pidä tuote etäällä syttymis- ja lämmönlähteistä.
q) Laitteen ilmanvaihtoaukkoja ei saa peittää!

r) HUOMIO! Jotkut laitteen osat kuumenevat erittäin kuumiksi käytön aikana - on olemassa palovammavaara!
s) Käytä suojalaseja. Kun työskentelet pölyisessä ympäristössä, käytä lisäksi pölynaamaria.
t) Pidä kahvat kuivina, puhtaina ja puhtaina öljystä tai rasvasta. Koneeseen syötettävän ilman tulee olla kuivattua, puhdasta ja vapaata epäpuhtauksista. Epäpuhtaudet voivat tukkia letkut ja vahingoittaa konetta ja sen osia.

HUOMIO! Siitä huolimatta, että laite on suunniteltu siten, että se olisi turvallinen, että siinä olisi riittävät suojat, ja käyttäjän lisäturvaelementtien käytöstä huolimatta, on edelleen olemassa pieni onnettomuus- tai loukkaantumisriski laitteen käytön aikana. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Käyttöohjeet

Tuote on suunniteltu levittämään koriste- ja viimeistelyliuskoja (valmistettu ABS:stä, melamiinista, viilusta, PVC:stä jne.) minkä tahansa viilun huonekalulevyn suorille ja kaareville reunoille.

Käyttäjällä on vastuu kaikista vahingoista, jotka aiheutuvat käyttötarkoituksen vastaisesta käytöstä.

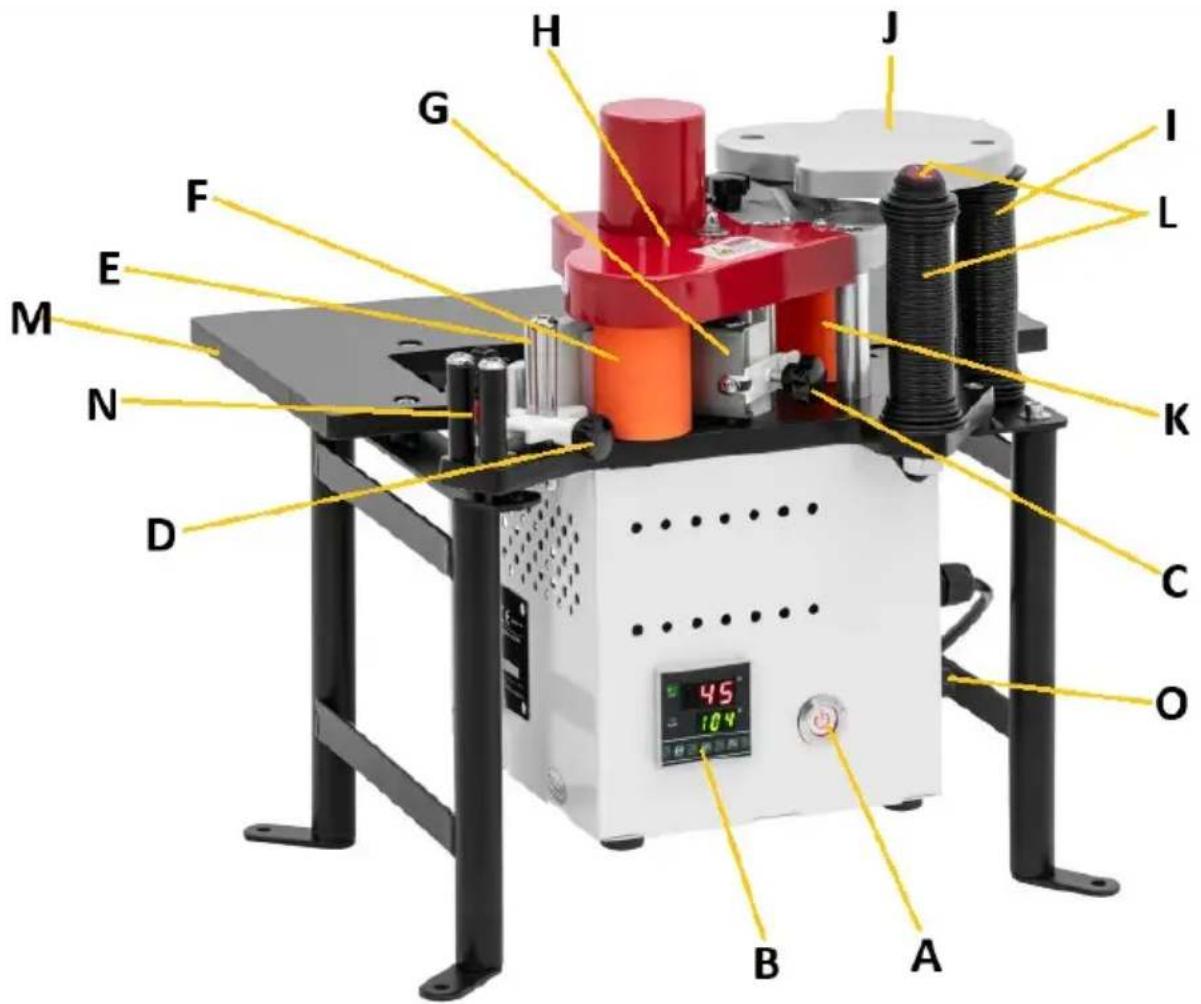

3.1. Tuotteen yleiskatsaus

FI

A. Koneen päävirtakytkin
B. Lämpötilan säädin näytöllä
C. Liiman annostelunuppi
D. Viimeistelyliuskan rajoittimen nuppi
E. Rullan ylärajoitinohjain hihnalla
F. Paina rullaa
G. Puristustelan kiinnitys
H. Mekanismi pään kansi
I. Painava kahva
J. Puristuslaite
K. Ajorulla moottorista
L. Kahva, jossa pikakytkin päälle/pois (hätäpysäytyskytkin)
M. Työtaso
N. Nauhan vastaanotto-opas
O. Sulakkeen pistoke

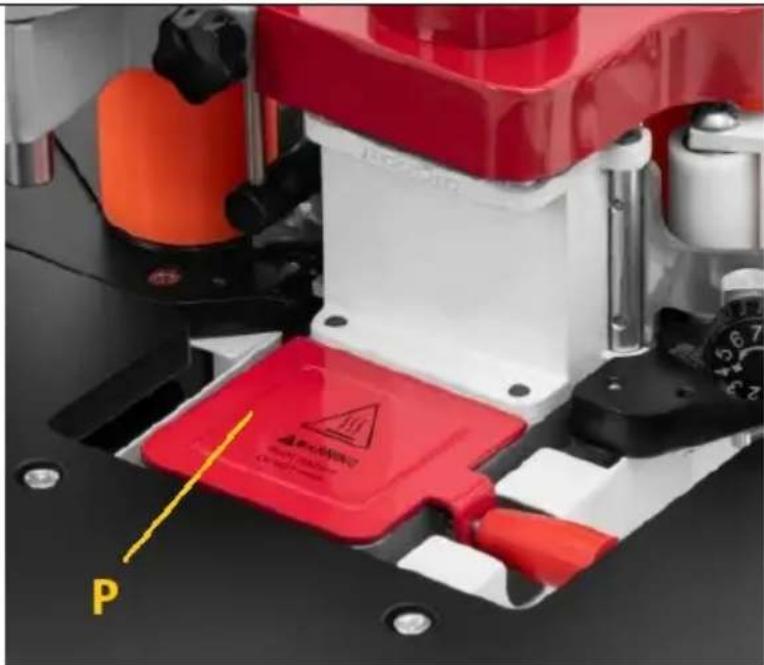

P. Liimasäiliö (kuva alla)

3.2. Käyttöön valmistelu

Laitteen sijoittaminen

Käyttöympäristön lämpötila saa olla enintään 40 °C ja suhteellinen kosteus enintään 85 %. Laite on sijoittava siten, että se varmistaa hyvän ilmankierron. Pidä vähimmäisturvaetäisyys laitteen jokaisesta seinästä, mikä takaa käyttäjän liikkumisvapauden. Laite on pidettävä etäällä kuumista pinnoista. Käytä laitetta aina tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla ja poissa lasten ja henkisesti, aistillisesti tai älyllisesti vammaisten henkilöiden ulottuvilta. Sijoita laite niin, että pääpistokkeeseen pääsee milloin tahansa käsiksi. Pitää muistaa, että laitteen virransyöttö vastaa laitekilvessä annettuja tietoja!

LAITTEEN KOKOAMINEN

Laite toimitetaan pääosin käyttövalmiina - vain työtaso puristusmekanismilla ja jalat tarvitsee koota. Käytä mukana tulevia ruuveja ja työkaluja näiden osien kiinnittämiseen. Jos laitetta on tarkoitus käyttää aina samassa paikassa, on suositeltavaa kiinnittää se siihen pintaan, jolla se toimii työn vakauden lisäämiseksi. Käytä jalkojen pohjassa olevien sovittimien reikiä niiden kiinnittämiseen:

3.3. Laitteen käyttö

TÄRKEÄÄ: Varmista ennen työn aloittamista, että:

• Käsiteltävän kappaleen reuna on sileä, liaton ja irtonainen, kun taas liimattava nauha on tasainen ja riittävän joustava.
• Liiman annostelunuppi asetetaan viimeistelyliuskan paksuuden mukaan käytön käynnistymisen jälkeen
• Viimeistelynauhan paksuuden rajoitin on säädetty siten, että nauha ei liuku telalta ja levittyy tasaisesti elementtiin.

Operaatio:

• Yhdistä laite virtalähteeseen.
  • Täytä säiliö liimalla.
• Kytke virta päälle.
  • Asenna tela liimattavalla viimeistelynauhalla
• Aseta liiman kuumennuslämpötila säätimessä (liiman valmistajan suosittelemaan arvoon). Kun tavoitelämpötila on saavutettu, laite siirtyy huoltotilaan ja käynnistää koneenkäytön eli voit aloittaa työskentelyn.

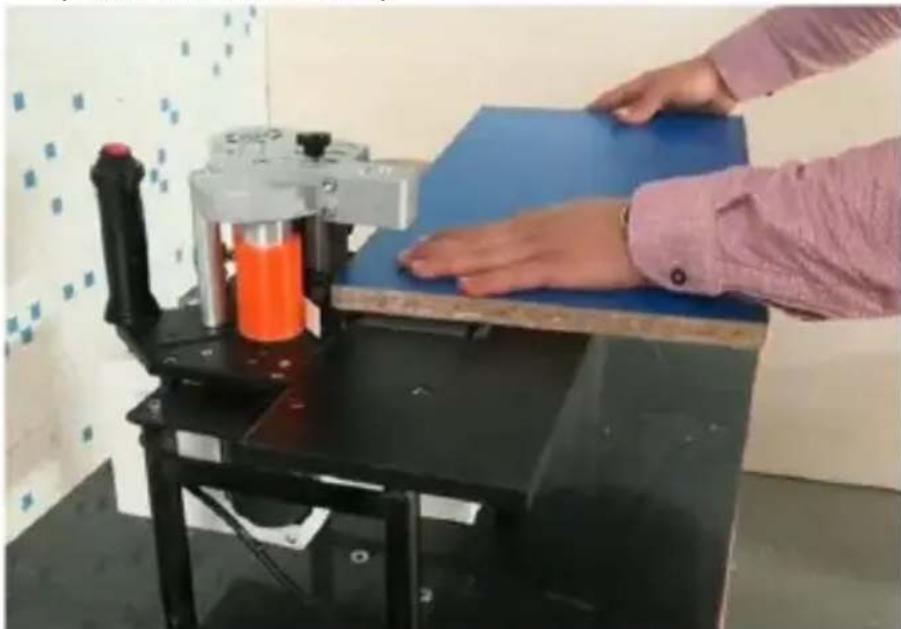

• Siirrä puuelementtiä pöytälevyä pitkin koneen käyttönopeuden mukaan (katso alla oleva kuva):

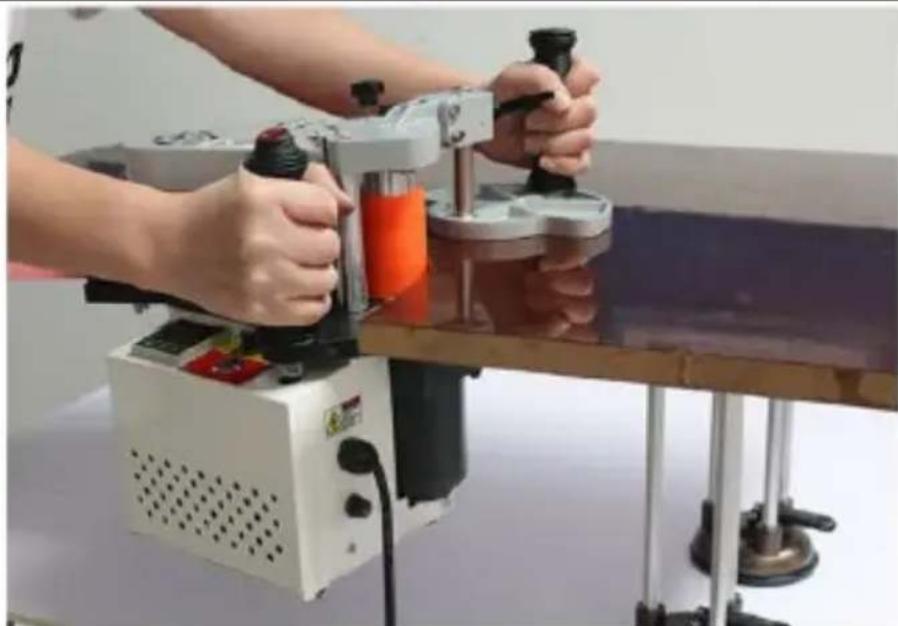

Kun käsittelet suurempia työkappaleita, kiinnitä puristin ja pidä lisäksi koneesta kiinni työstön aikana:

Person using a power tool on a wooden table, handling orange liquid (no visible text or symbols)

- Jos koneen toiminta on äkillisesti pysäytettävä, paina jonkin kahvan painiketta - käyttö pysähtyy, mutta laite säilyttää silti liiman asetetun käyttölämpötilan.

3.4. Puhdistaminen ja huolto

a) Ennen jokaista puhdistusta, säätöä, varusteen vaihtoa ja myös silloin, kun laitetta ei käytetä, pistoke on irrotettava pistorasiasta ja laitteen on annettava jäähtyä täydellisesti.

- Odota, kunnes pyörivät osat pysähtyvät.

b) Käytä pintojen puhdistamiseen vain puhdistusaineita, jotka eivät sisällä syövyttäviä aineita.

c) Kuivaa kaikki osat jokaisen puhdistuksen jälkeen perusteellisesti, ennen kuin otat laitteen uudelleen käyttöön.

d) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.

e) Laitteen ruiskuttaminen vedellä tai upottaminen veteen on kielletty.

f) Muista, että laitteeseen ei saa päästää vettä kotelossa olevien ilmanvaihtoaukkojen kautta.

g) Ilmanvaihtoaukot pitää puhdistaa harjalla ja paineilmalla.

h) Tuote on tarkastettava säännöllisesti sen teknisen kunnon ja kaikkien vaurioiden suhteen.

i) Käytä puhdistamiseen pehmeää puhdistusliinaa.

j) Puhdista laite jokaisen käytön jälkeen.

k) Kuuman liiman kanssa kosketuksiin joutuvat koneen osat tulee puhdistaa bensiinillä tai muilla liiman poistavilla aineilla.

I) Liimasäiliö on tyhjennettävä ja puhdistettava 50 työtunnin välein ja jatkotöihin tulee käyttää tuoretta liimaa. Liimasäiliön puhdistamiseksi lämmitä liima ensin

käyttölämpötilaan (koneiston ollessa pois päältä), jotta se muuttuu nestemäiseksi. Tyhjennä sitten liima esim. lusikalla tms.

VAROITUS: kuumennettu liima on kuumaa! Suojaa kätesi palovammilta esim. erityisillä käsineillä jne.

LAITTEISTOJEN HÄVITTÄMINEN

Kun käyttöaika on päättynyt, tätä tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana, vaan se pitää toimittaa kierrätystä varten sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Siitä ilmoittaa tuotteessa, käyttöohjeessa tai pakkauksessa oleva symboli. Laitteessa käytetyt muovit voidaan käyttää uudelleen niiden merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Tiedot käytettyjen laitteiden asianmukaisista hävittämispisteistä saat paikallisviranomaisilta.
