EDGE-L1 - Macchina bordatrice MSW - Manuale utente e istruzioni gratuiti

MANUALE UTENTE EDGE-L1 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Bordatrice portatile
Modello	MSW-EDGE-L1
Tensione di alimentazione [V~] / Frequenza [Hz]	230/50
Potenza nominale [W]	765
Classe di protezione	I
Dimensioni (larghezza x profondità x altezza) [ mm]	350×400×390
Peso [kg]	11,4
Velocità di avanzamento [m/min]	Fino a 5
Spessore impiallacciatura [mm]	0,3-3
Intervallo di temperatura operativa [ ^ ]	120-180
Larghezza impiallacciatura [mm]	10-60
Tipo di incollaggio	unilaterale
Volume contenitore colla [g]	ca. 570

1. Descrizione generale

Il manuale ha lo scopo di assistere nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QUESTO MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire il funzionamento lungo e affidabile del dispositivo, assicurarsi di utilizzarlo e mantenerlo correttamente seguendo le linee guida contenute in questo manuale di istruzioni. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnico e della possibilità di ridurre il rumore, l'unità è progettata e costruita in modo tale che i rischi derivanti dalle emissioni acustiche siano ridotti al livello più basso possibile.

Spiegazione dei simboli

CE		Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.
		Prima dell’uso bisogna prendere visione del manuale.
		Prodotto riciclabile.
		ATTENZIONE! o ATTENZIONE! oppure RICORDA! descrivere una situazione (segnale di pericolo generale).
		Utilizzare la maschera antipolvere (protezione delle vie respiratorie).
		Utilizzare la protezione.
		ATTENZIONE! Pericolo di folgorazione!
		ATTENZIONE! Elementi che virano!

IT

	Vvertenza contro il pericolo di avvelenamento con sostanze tossiche!
	ATTENZIONE! Pericolo di schiacciamento delle mani
	Arresto di emergenza!
	Attenzione! La superficie calda può causare ustioni!
	Da utilizzare esclusivamente all'interno dei locali.

ATTENZIONE! Le illustrazioni in questo manuale hanno il carattere illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

2. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi o mortali.

Il termine "dispositivo" o "prodotto" nelle avvertenze e nella descrizione delle istruzioni si riferisce a:

Bordatrice portatile

2.1. Sicurezza elettrica

a) La spina del dispositivo deve essere adattata alla presa. Non modificare la spina in alcun modo. Le spine originali e le prese corrispondenti riducono il rischio di scosse elettriche.
b) Evitare di toccare i componenti con messa a terra come tubi, radiatori, fornelli e frigoriferi. Esiste un rischio maggiore di scosse elettriche se il corpo è collegato a terra e tocca il dispositivo mentre è esposto alla pioggia diretta, a un pavimento bagnato o mentre lavora in un ambiente umido. La penetrazione

dell'acqua nel dispositivo aumenta il rischio di danneggiamento o di folgorazione.

c) Non toccare il dispositivo con mani bagnate o umide. Non usare il cavo dell'alimentazione in modo inadeguato. Non utilizzare mai il cavo per trasportare il dispositivo per tirare o estrarre la spina dal contatto. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
d) Non usare il cavo dell'alimentazione in modo inadeguato. Non utilizzare mai il cavo per trasportare il dispositivo per tirare o estrarre la spina dal contatto. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e) Non utilizzare l'apparecchio se il cavo di alimentazione è danneggiato o mostra chiari segni di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal servizio di assistenza del produttore.
f) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo stesso in acqua o altri liquidi. È vietato utilizzare il dispositivo su superfici bagnate.
g) ATTENZIONE - PERICOLO DI MORTE! Durante la pulizia o l'utilizzo del dispositivo, non immergerlo mai in acqua o altri liquidi.
h) Non utilizzare il dispositivo in ambienti con umidità molto elevata/nelle immediate vicinanze di serbatoi dell'acqua!
i) Prima del primo utilizzo, controllare che il tipo di corrente e la tensione di rete corrispondano a quelli indicati sulla targhetta. Non permettere che l'apparecchio si bagni. Pericolo di folgorazione!

2.2. Sicurezza sul posto di lavoro

a) Mantenere l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Occorre prevedere gli eventi, prestare attenzione alle proprie azioni e usare il buon senso durante l'utilizzo del dispositivo.
b) Se si riscontrano danni o irregolarità nel funzionamento del prodotto, spegnerlo immediatamente e segnalarlo a una persona autorizzata.
c) In caso di dubbi sul corretto funzionamento del dispositivo, si prega di contattare il servizio di assistenza del produttore.
d) Le riparazioni devono essere eseguite solo dall'assistenza tecnica del produttore. Riparare il dispositivo in autonomia è severamente vietato!
e) In caso di incendio o di accensione del fuoco, si devono usare solo estintori a polvere o a neve (CO2) per spegnere l'apparecchio sotto tensione.
f) Non sono ammessi bambini o persone non autorizzate nell'area di lavoro. La disattenzione può causare la perdita del controllo dell'unità.

g) Utilizzare l'apparecchio in luogo ben ventilato.
h) Durante l'uso del prodotto vengono generati polvere e detriti. Proteggi gli astanti dai loro effetti dannosi.
i) In caso di pericolo di vita o di incolumità fisica, incidente o guasto, arrestare l'unità con il pulsante ARRESTO DI EMERGENZA!
j) Controllare regolarmente lo stato degli adesivi con le informazioni di sicurezza. Se gli adesivi sono illeggibili, devono essere sostituiti.
k) Conservare il manuale d'uso per utilizzo futuro. Se l'apparecchio deve essere ceduto a terzi, anche le istruzioni per l'uso devono essere consegnate insieme al dispositivo.
I) Tenere le gli elementi dell'imballaggio e i piccoli elementi di montaggio fuori dalla portata dei bambini. Non puntare la linea di pressione verso se stessi o verso altre persone o animali. L'aria compressa può causare gravi lesioni.
m) Tenere il dispositivo lontano dalla portata dei bambini e degli animali.
n) Quando si utilizza questo dispositivo insieme ad altri dispositivi, è necessario seguire anche le altre istruzioni per l'uso.

Ricordati! occorre proteggere bambini e altre persone durante il lavoro con l'aparecchio.

2.3. Sicurezza personale

a) Non utilizzare questo dispositivo se si è stanchi, malati o sotto l'influenza di alcol, droghe o farmaci che potrebbero compromettere la capacità di utilizzare il dispositivo.
b) L'unità può essere utilizzata da persone fisicamente idonee, in grado di utilizzarla e adeguatamente addestrate, che hanno letto questo manuale di istruzioni e sono state addestrate in materia di sicurezza e salute sul lavoro.
c) Si prega di prestare attenzione e di usare il buon senso quando si utilizza questa apparecchiatura. Un attimo di disattenzione può portare a gravi lesioni del corpo.
d) Utilizzare i dispositivi di protezione individuale necessari quando si lavora con l'apparecchio, come specificato al punto 1. "Spiegazione dei simboli." L'uso di dispositivi di protezione individuale appropriati e approvati riduce il rischio di lesioni.
e) Per prevenire l'avvio accidentale, assicurarsi che l'interruttore sia in posizione off prima di connettersi alla fonte di alimentazione.
f) Non sopravvalutate le proprie capacità. Mantenere l'equilibrio del corpo e il bilanciamento in ogni momento durante il lavoro. Questo permette un migliore controllo dell'apparecchio in situazioni impreviste.

g) Non indossare abiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Abiti sciolti, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.
h) Bisogna rimuovere tutti gli strumenti di regolazione o le chiavi prima dell'accensione dell'apparecchio. Lo strumento o la chiave lasciata nella parte rotante del dispositivo può causare lesioni.
i) L'apparecchio non è un giocattolo. I bambini vanno sorvegliati affinché non giochino con il dispositivo.
j) Se l'apparecchio è dotato di raccordi di estrazione, controllare che questi siano collegati e fissati correttamente. L'uso dell'estrazione della polvere può ridurre i rischi associati alla polvere.

2.4. Utilizzo sicuro del dispositivo

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzare strumenti adatti all'applicazione. Un apparecchio selezionato correttamente farà un lavoro migliore e più sicuro per il quale è stato progettato.
b) Non utilizzare il dispositivo se l'interruttore "ON/OFF" non funziona correttamente (non accende e spegne il dispositivo). L'apparecchio che non può essere controllato da un interruttore, non è sicuro, non può funzionare e deve essere riparato.
c) Estrarre la spina dalla presa prima di fare regolazioni, cambiare accessori o mettere via l'apparecchio. Questa misura preventiva riduce il rischio di messa in moto accidentale. Prima di iniziare la regolazione, la pulizia e la manutenzione dell'apparecchio, occorre scollegarlo dall'alimentazione. Questa misura preventiva riduce il rischio di messa in moto accidentale.
d) Conservare gli apparecchi inattivi fuori dalla portata dei bambini e delle persone che non conoscono l'apparecchio o queste istruzioni d'uso. I dispositivi sono pericolosi se utilizzati da persone senza esperienza.
e) Mantenere il dispositivo in buono stato tecnico. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa influenzare il funzionamento sicuro del dispositivo). Se danneggiato, restituire il dispositivo per la riparazione prima dell'uso.
f) Conservare il dispositivo fuori dalla portata dei bambini.
g) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le coperture installate in fabbrica o allentare le viti.
h) Durante il trasporto o lo spostamento del dispositivo dal luogo di stoccaggio al luogo di utilizzo, osservare le norme di salute e sicurezza per la movimentazione manuale applicabili nel paese in cui viene utilizzato il dispositivo.

IT

i) Evitare situazioni in cui l'unità smette di funzionare perché sta movimentando un carico pesante. Questo può causare il surriscaldamento dei componenti dell'unità e di conseguenza danneggiare l'unità.
j) Non toccare le parti mobili o gli accessori a meno che il dispositivo non sia scollegato.
k) Non spostare, spostare o ruotare il dispositivo mentre è in funzione.
I) Non lasciare l'apparecchio acceso senza sorveglianza.
m) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.
n) Non lavorare due oggetti contemporaneamente.
o) È vietato intervenire sul design del dispositivo per modificarne i parametri o la costruzione.
p) Tenere il dispositivo lontano da fonti di fuoco e di calore
q) Non coprire i fori di ventilazione dell'apparecchio.
r) ATTENZIONE! Durante il funzionamento alcune parti dell'apparecchio diventano molto calde: pericolo di ustioni!
s) Utilizzare occhiali protettivi. Quando si lavora in un ambiente polveroso, utilizzare inoltre una maschera antipolvere.
t) Mantenere le maniglie asciutte, pulite e prive di olio o grasso. L'aria fornita all'apparecchio deve essere deumidificata, pulita e senza impurità. La sporcizia può intasare le linee e causare danni all'apparecchio e ai suoi componenti.

ATTENZIONE! Sebbene il prodotto sia stato progettato per essere sicuro e disponga di protezioni adeguate e nonostante le caratteristiche di sicurezza aggiuntive fornite all'utente, esiste ancora un lieve rischio di incidente o lesioni durante la manipolazione del prodotto. Si consiglia procedere con cautela e mantenere il buon senso durante l'utilizzo.

3. Istruzioni per l'uso

Il prodotto è progettato per applicare listelli decorativi e di finitura (in ABS, melaminico, impiallacciatura, PVC, ecc.) sui bordi diritti e curvi di qualsiasi tavola di mobile in impiallacciatura.

L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

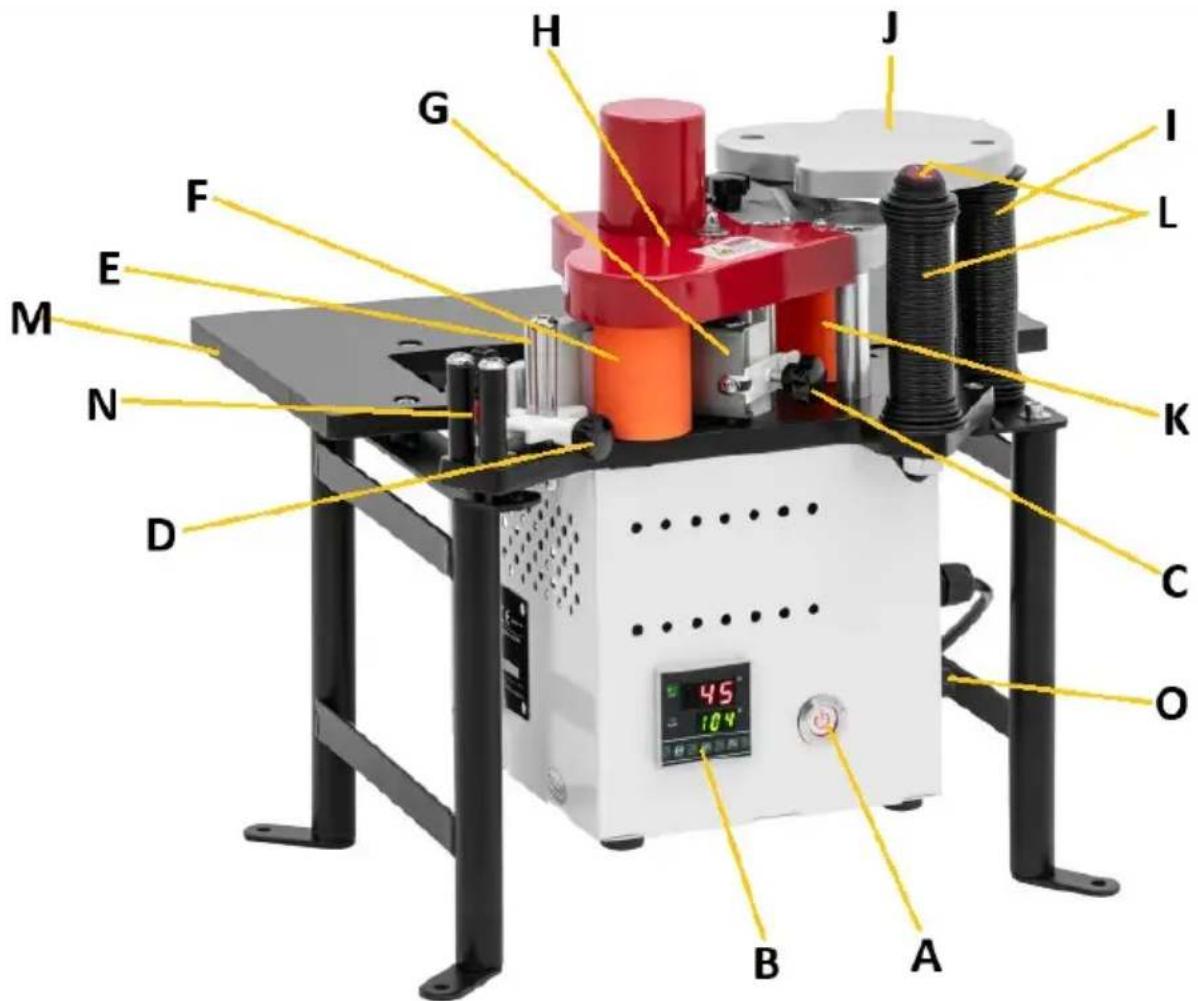

3.1. Panoramica del Prodotto

A. L'interruttore di alimentazione principale della macchina
B. Termoregolatore con display
C. Manopola dosaggio colla
D. Manopola limitatore della striscia di finitura
E. Guida limitatore superiore a rulli con cinghia
F. Rullo di pressione
G. Fissaggio del rullo pressore
H. Copritestata del meccanismo

I. Maniglia di pressione

J. Dispositivo di pressatura
K. Rullo di comando dal motore
L. Maniglia con accensione/spegnimento rapido (interruttore di arresto di emergenza)
M. Banco di lavoro
N. Guida alla ricezione del nastro
O. Portafusibile

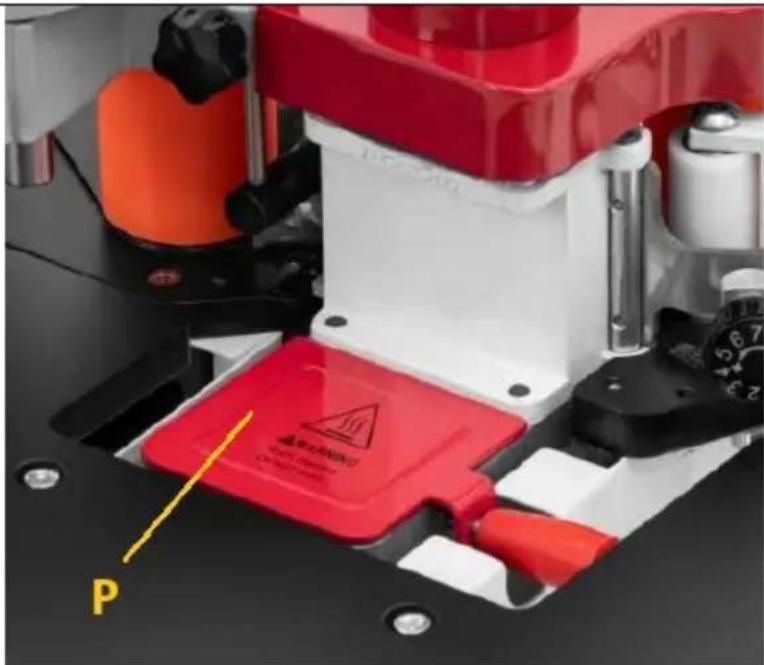

P. Contenitore della colla (foto sotto)

3.2. Preparazione al lavoro

La temperatura ambiente non deve superare i 40°C e l'umidità relativa non deve superare l'85%. L'apparecchio deve essere posizionato in modo da garantire una buona circolazione dell'aria. Mantenere una distanza minima di sicurezza da ogni parete del dispositivo, garantendo libertà di movimento all'operatore. Tenere l'apparecchio lontano da qualsiasi superficie calda. Utilizzare sempre l'unità su una superficie piana, stabile, pulita, ignifuga e asciutta e fuori dalla portata dei bambini e delle persone con funzioni mentali, sensoriali e intellettuali ridotte. Posizionare l'unità in modo tale che la spina principale sia raggiungibile in qualsiasi momento. Assicurarsi che l'alimentazione elettrica dell'apparecchio corrisponda ai dati riportati sulla targhetta!

MONTAGGIO DEI DISPOSITIVI

L'apparecchio viene consegnato quasi completamente pronto per l'uso: è necessario montare solo il piano di lavoro con il meccanismo di pressatura e le gambe. Utilizzare le viti e gli strumenti inclusi per fissare questi componenti. Se si prevede di utilizzare il dispositivo sempre nello stesso posto, si consiglia di fissarlo alla superficie su cui lavorerà per aumentare la stabilità del lavoro. Utilizzare i fori negli adattatori nella parte inferiore delle gambe per fissarli:

3.3. Utilizzo del dispositivo.

IMPORTANTE: Prima di iniziare il lavoro assicurarsi che:

- Il bordo del pezzo da lavorare è liscio ed esente da sporco e pezzi staccati, mentre la striscia da incollare è uniforme e sufficientemente flessibile.

- La manopola di dosaggio della colla viene regolata in base allo spessore della striscia di finitura dopo l'avvio della guida

- Il limitatore di spessore del nastro di finitura è impostato in modo che il nastro non scivoli via dal rotolo e venga applicato uniformemente sull'elemento.

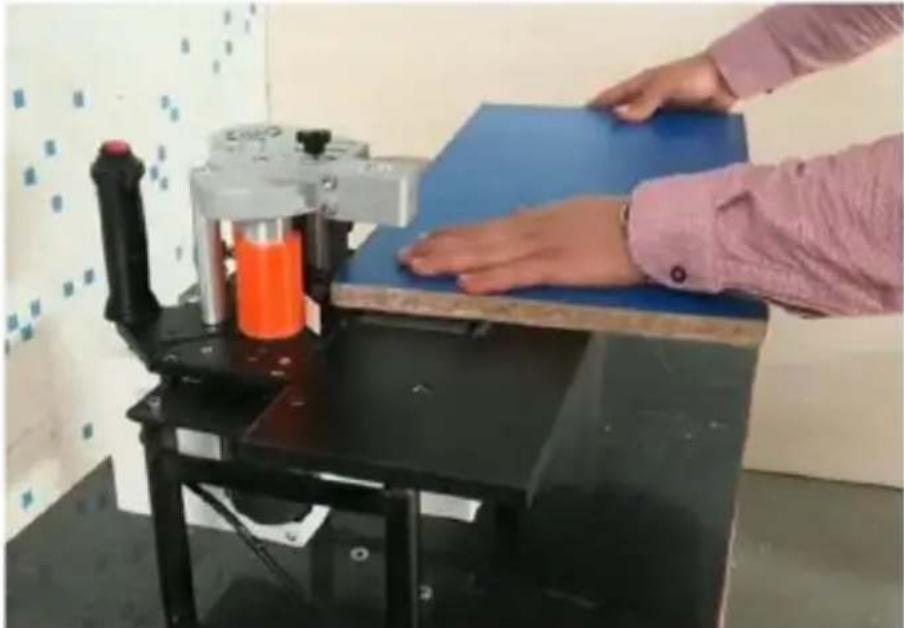

Operazione:

• Collegare il dispositivo all'alimentazione.

• Riempi il contenitore con la colla.

• Accendi l'alimentazione.

• Installare il rullo con la fascia di finitura da incollare

- Impostare la temperatura di riscaldamento della colla sul controller (sul valore consigliato dal produttore della colla). Dopo aver raggiunto la temperatura target, l'apparecchio entra nella modalità di manutenzione e avvia l'azionamento della macchina, ovvero è possibile iniziare a lavorare.

- Muovere l'elemento in legno lungo il piano del tavolo in base alla velocità di funzionamento della macchina (vedi foto sotto):

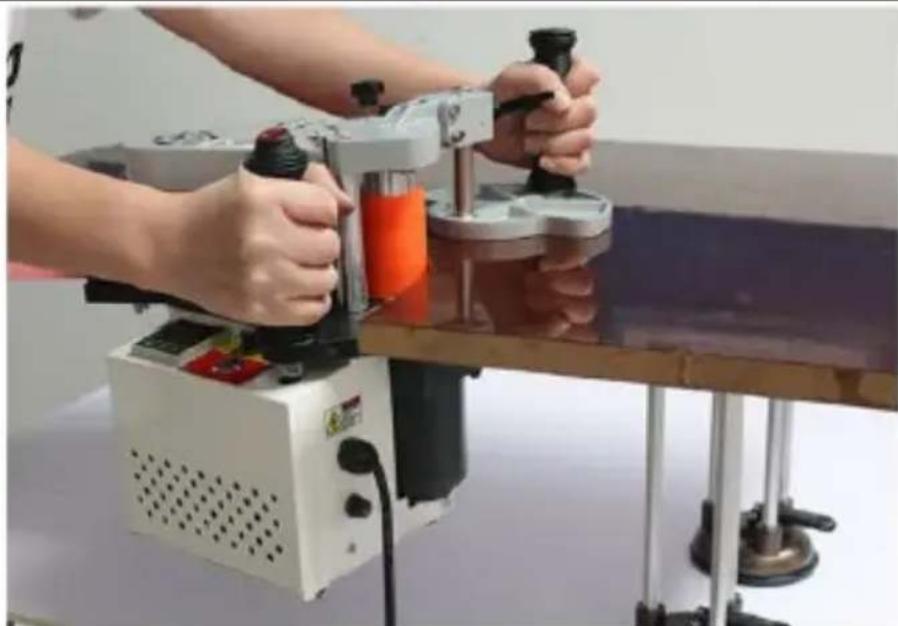

Quando si lavorano pezzi più grandi, montare la pinza e sostenere inoltre la macchina durante la lavorazione:

Person using a power tool on a wooden table, handling orange liquid (no visible text or symbols)

- In caso di necessità improvvisa di arrestare il funzionamento della macchina, premere il pulsante su una delle maniglie: la trasmissione si fermerà ma il dispositivo manterrà comunque la temperatura operativa impostata per la colla.

3.4. Pulizia e manutenzione

a) Prima di ogni pulizia, regolazione o sostituzione di accessori, e anche quando l'apparecchio non è in uso, bisogna rimuovere la spina di alimentazione e raffreddare completamente l'apparecchio.

• Aspettare che le parti rotanti si fermino.

b) Usare solo agenti non corrosivi per la pulizia della superficie.

c) Dopo ogni pulizia, tutti i componenti devono essere asciugati bene prima di utilizzare nuovamente l'apparecchio.

d) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.

e) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.

f) Assicurarsi che l'acqua non penetri dalle aperture dell'alloggiamento.

g) Pulire le aperture di ventilazione con una spazzola e aria compressa.

h) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni.

i) Per la pulizia utilizzare un panno morbido.

j) Pulire il dispositivo dopo ogni utilizzo.

k) Le parti della macchina che entrano in contatto con la colla a caldo devono essere pulite con benzina o altri agenti che rimuovono tale colla.

I) Il contenitore della colla deve essere svuotato e pulito ogni 50 ore di lavoro e per i lavori successivi è necessario utilizzare colla fresca. Per pulire il contenitore della colla, riscaldare prima la colla alla temperatura di esercizio

IT

(con l'azionamento della macchina spento) per portarla in forma liquida. Successivamente svuotare la colla, ad esempio con un cucchiaio, ecc.

ATTENZIONE: la colla riscaldata è calda! Proteggere le mani dalle ustioni, ad esempio con guanti speciali, ecc.

SMALTIMENTO DEI DISPOSITIVI USURATI.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti urbani ma va affidato a un centro di raccolta di apparecchiature elettriche ed elettroniche. Ciò è indicato dal simbolo sul prodotto, sulle istruzioni per l'uso o sulla confezione. Le materie plastiche utilizzate nel dispositivo sono adatte al riutilizzo secondo la loro etichettatura. Riutilizzando, riciclando o applicando altre forme di utilizzo delle macchine usate, fornite un contributo significativo alla protezione del nostro ambiente.

Per informazioni sull'impianto adatto per lo smaltimento dei dispositivi usurati, contattare gli organi della vostra amministrazione locale.
