NÁVOD K OBSLUZE EDGE-L1 MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru	Hodnota parametru
Název výrobku	Přenosný stroj na olepování hran
Model	MSW-EDGE-L1
Napájecí napětí [V~] /Frekvence [Hz]	230/50
Jmenovitý výkon [W]	765
Třída ochrany	I
Rozměry (šířka x hloubka x výška) [mm]	350 x 400 x 390
Hmotnost [kg]	11,4
Rychlost posuvu [m/min]	Až do 5
Tlouštka dýhy [mm]	0,3-3
Rozsah provozních teplot [°C]	120-180
Šířka dýhy [mm]	10-60
Typ lepení	jednostranný
Objem nádoby na lepidlo [g]	Cca. 570

1. Všeobecný popis

Účelem tohoto návodu je pomoci při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.

NEŽ ZAČNETE PRACOVAT SE ZAŘÍZENÍM, PEČLIVĚ SI PROČTĚTE TENTO NÁVOD, ABYSTE POROZUMĚLI VŠEM JEHO POKYNŮM.

Abyste zajistili dlouhý a spolehlivý provoz zařízení, ujistěte se, že jej provozujete a udržujete správně podle pokynů v tomto návodu k použití. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo na změny za účelem zlepšení kvality. S ohledem na technický pokrok a možnosti snížení hluku je jednotka navržena a postavena tak, aby rizika vyplývající z emisí hluku byla snížena na nejnižší možnou míru.

Vysvětlení symbolů

	Výrobek splňuje požadavky příslušných bezpečnostních norem.
	Před použitím se seznamte s pokyny.
	Recyklovatelný výrobek.
	POZOR! nebo VAROVÁNÍ! nebo PAMATUJ! popisující situaci (obecné varovné znamení).
	Používejte prachovou masku (ochrana dýchacích cest).
	Používejte víko.
	UPOZORNĚNÍ! Výstraha před úrazem elektrickým proudem!
	UPOZORNĚNÍ! Rotující části!
	Varování před nebezpečím otravy toxickými látkami!

CZ

	UPOZORNĚNÍ! Nebezpečí rozmačkání rukou!
	Nouzové zastavení!
	Upozornění! Horký povrch může způsobit popáleniny!
	K použití pouze uvnitř místností.

UPOZORNĚNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k náhledu a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

2. Bezpečnost používání

UPOZORNĚNÍ! Přečtěte si všechna bezpečnostní varování a pokyny. Nedodržení vání a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné čení nebo smrt.

Termín „zařízení“ nebo „produkt“ ve varováních a v popisu pokynů se vztahuje na: Přenosný stroj na olepování hran

2.1. Elektrická bezpečnost

a) Zástrčka zařízení musí odpovídat zásuvce. Zástrčku v žádném případě nijak neupravujte. Originální zástrčky a zásuvky snižují riziko zasažení elektrickým proudem.
b) Nedotýkejte se uzemněných částí, jako jsou trubky, ohřívače, kamna a chladničky. Pokud je vaše tělo uzemněno a dotýkáte se zařízení při přímém dešti, mokrém chodníku nebo při práci ve vlhkém prostředí, hrozí zvýšené riziko úrazu elektrickým proudem. Vniknutí vody do zařízení zvyšuje riziko jeho poškození a zasažení elektrickým proudem.
c) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama. Kabel používejte podle pokynů. Nikdy ho nepoužívejte k prénášení zařízení nebo k vytahování zástrčky ze zásuvky. Udržujte kabel mimo zdroje tepla, oleje, ostré hrany nebo

pohyblivé části. Poškozené nebo spletené kabely zvyšují riziko zasažení elektrickým proudem.

d) Kabel používejte podle pokynů. Nikdy ho nepoužívejte k prénášení zařízení nebo k vytahování zástrčky ze zásuvky. Udržujte kabel mimo zdroje tepla, oleje, ostré hrany nebo pohyblivé části. Poškozené nebo spletené kabely zvyšují riziko zasažení elektrickým proudem.
e) Zařízení je zakázáno používat, je-li napájecí kabel poškozený nebo opotřebený. Poškozený napájecí vodič musí být vyměněn kvalifikovaným elektrotechnikem nebo servisem výrobce.
f) Abyste se vyhnuli úrazu elektrickým proudem, neponořujte elektrický vodič, zástrčku ani samotné zařízení do vody nebo jiné tekutiny. Je zakázáno používat zařízení na mokrých površích.
g) POZOR – OHROŽENÍ ŽIVOTA! Během čištění nebo používání zařízení jej nikdy neponořujte do vody nebo jiných tekutin.
h) Nepoužívejte zařízení v místnostech s velmi vysokou vlhkostí / v bezprostřední blízkosti nádrží na vodu!
i) Před prvním použitím zkontrolujte, zda typ proudu a síťové napětí odpovídají údajům uvedeným na povinném štítku. Zařízení nenamáčejte. Výstraha před úrazem elektrickým proudem!

2.2. Bezpečnost na pracovišti

a) Udržujte pracovní prostor uklizený a dobře osvětlený. Nepořádek nebo nedostatečné osvětlení může vést k nehodám a úrazům. Budťe předvídaví, sledujte, co děláte, a při používání zařízení používejte zdravý rozum.
b) Zjistíte-li poškození nebo nesrovnalosti v provozu výrobku, ihned jej vypněte a nahlaste oprávněné osobě.
c) V případě pochybností, zda zařízení funguje správně, kontaktujte servis výrobce.
d) Opravy zařízení může provádět pouze servis výrobce. Je zakázáno provádět opravy svépomocně!
e) Při vznícení nebo požáru používejte na hašení zařízení pod napětím výhradně práškové nebo sněhové hasicí přístroje (CO2).
f) Vstup dětem a nepovolaným osobám na pracoviště je zakázán. Nepozornost může způsobit ztrátu kontroly nad jednotkou.
g) Výrobek používejte v dobře větraném prostoru.
h) Během používání produktu vzniká prach a nečistoty. Chraňte kolemjdoucí před jejich škodlivými účinky.
i) V případě ohrožení života nebo zdraví, nehody nebo poruchy zastavte jednotku pomocí tlačítka NOUZOVÉHO ZASTAVENÍ!
j) Pravidelně kontrolujte stav nálepek s informacemi týkajícími se bezpečnosti. Pokud jsou nálepky nečitelné, je třeba je vyměnit.

k) Pokyny k používání si uložte pro pozdější použití. V případě předání přístroje třetím osobám je třeba spolu s ním předat i návod k obsluze.
I) Části balení a drobné montážní prvky ukládejte mimo dosah dětí. Nemiřte tlakovou hadicí na sebe ani na jiné osoby či zvířata. Vzduch pod tlakem může způsobit vážná zranění.
m) Zařízení uložte mimo dosah dětí a zvířat.
n) Během používání tohoto zařízení společně s jinými zařízeními musí být při jejich používání zohledněny také jejich návody k použití.

Zapamatujte si! Během práce se zařízením chraňte děti a jiné, okolní osoby.

2.3. Osobní bezpečnost

a) Toto zařízení nepoužívejte, pokud jste unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků, které by mohly zhoršit vaši schopnost ovládat zařízení.
b) Jednotku mohou obsluhovat osoby, které jsou fyzicky způsobilé, schopné s ní pracovat a příslušně proškolené, které si přečetly tento návod k obsluze a byly proškoleny o bezpečnosti a ochraně zdraví při práci.
c) Při obsluze tohoto zařízení bud'te opatrní a používejte zdravý rozum. Chvíle nepozornosti při práci může vést k vážnému zranění.
d) Při práci s přístrojem používejte osobní ochranné prostředky, jak je uvedeno v bodě 1. "Vysvětlení symbolů." Používání vhodných a atestovaných osobních ochranných prostředků snižuje riziko úrazu.
e) Pro zabránění náhodnému uvedení zařízení do provozu zkontrolujte před připojením ke zdroji napájení, zda je přepínač v poloze „vypnuto“.
f) Nepřeceňujte své možnosti. Po celou dobu práce udržujte rovnováhu. Ta umožňuje lepší kontrolu nad zařízením v neočekávaných situacích.
g) Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte v dostatečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny a vtaženy.
h) Před zapnutím zařízení odstraňte veškeré seřizovací nástroje, nářadí nebo klíče. Nástroje, nářadí nebo klíč ponechaný v otáčející se části zařízení může způsobit zranění.
i) Zařízení není hračka. Zabraňte dětem, aby si se zařízením hrály.
j) Je-li zařízení určeno pro připojení odsávání, zkontrolujte, zda je připojení provedeno správně a zda je pevné. Použití odsávání prachu může snížit nebezpečí související s prachem.

2.4. Bezpečné používání zařízení

a) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně. Používejte nářadí určené k danému účelu. Správně vybrané zařízení vykoná práci, pro kterou bylo navrženo, lépe a bezpečněji.
b) Zařízení nepoužívejte, pokud vypínač "ON / OFF" nefunguje správně (nezapíná a nevypíná zařízení). Zařízení, která nemohou být kontrolována pomocí přepínače, jsou nebezpečná, nesmějí se používat a musejí být opravena.
c) Před nastavením, výměnou vybavení nebo uložením nástroje vytáhněte zástrčku ze zásuvky. Takové preventivní opatření snižuje riziko náhodného uvedení do provozu. Před nastavováním, čištěním nebo servisem odpojte zařízení od napájení. Takové preventivní opatření snižuje riziko náhodného uvedení do provozu.
d) Nepoužívaný výrobek uchovávejte mimo dosah dětí a kohokoli, kdo není obeznámen se zařízením nebo s tímto návodem. V rukou nezkušených uživatelů jsou tato zařízení nebezpečná.
e) Udržujte zařízení v dobrém technickém stavu. Před každou prací zkontrolujte, zda zařízení není poškozeno nebo nejsou poškozeny jeho pohyblivé části (praskliny částí nebo veškeré jiné podmínky, které mohou mít vliv na bezpečný chod zařízení). V případě poškození vraťte zařízení před použitím k opravě.
f) Zařízení chraňte před dětmi.
g) Aby byla zajištěna provozní integrita jednotky tak, jak byla navržena, neodstraňujte kryty instalované výrobcem ani šrouby.
h) Při přepravě nebo přemistování zařízení ze skladu na místo použití dodržujte zdravotní a bezpečnostní pravidla pro ruční manipulaci platná v zemi, kde je zařízení používáno.
i) Vyhněte se situacím, kdy jednotka přestane fungovat, protože manipuluje s těžkým nákladem. Může to způsobit přehřátí součástí pohonu a v důsledku toho poškození zařízení.
j) Nedotýkejte se žádných pohyblivých částí nebo příslušenství, pokud není zařízení odpojeno.
k) Zařízení během provozu neposouvejte, neposouvejte ani neotáčejte.
I) Zapnuté zařízení neponechávejte bez dozoru.
m) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot.
n) Je zakázáno zpracovávat dva předměty současně.
o) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.
p) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.
q) Nezakrývejte větrací otvory zařízení!
r) UPOZORNĚNÍ! Některé části jednotky jsou během provozu velmi horké - hrozí nebezpečí popálení!

s) Používejte ochranné brýle. Při práci v prašném prostředí používejte navíc protiprachovou masku.
t) Udržujte rukojeti suché, čisté a bez oleje nebo mastnoty. Vzduch přivedený do zařízení musí být suchý a čistý a nesmí obsahovat nečistoty. Nečistoty mohou ucpat přívod a způsobit poškození zařízení a jeho částí.

UPOZORNĚNÍ! Přestože byl produkt navržen tak, aby byl bezpečný a má odpovídající bezpečnostní opatření, a navzdory dalším bezpečnostním funkcím poskytovaným uživateli, stále existuje mírné riziko nehody nebo zranění při manipulaci s produktem. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.

3. Návod k použití

Výrobek je určen k nanášení dekoračních a ukončovacích lišt (z ABS, melaminu, dýhy, PVC atd.) na rovné i zakřivené hrany jakýchkoli nábytkových desek v dýze. Zodpovědnost za veškeré škody, které vzniknou jako důsledek používání zařízení způsobem, který není v souladu s jeho určením, je na straně uživatele.

3.1. Přehled produktů

A. Hlavní vypínač stroje
B. Regulátor teploty s displejem
C. Tlačítko dávkování lepidla
D. Knoflík omezovače dokončovacího pásu
E. Válcové horní omezovací vedení s pásem
F. Přítlačný váleček
G. Upevnění přítlačného válce
H. Kryt hlavy mechanismu

I. Přítlačná rukojeť

J. Lisovací zařízení

K. Hnací válec od motoru

L. Rukojeť s rychlým zapnutím/vypnutím (nouzový vypínač)

M. Pracovní deska

N. Průvodce pro příjem pásky

O. Zásuvka pojistky

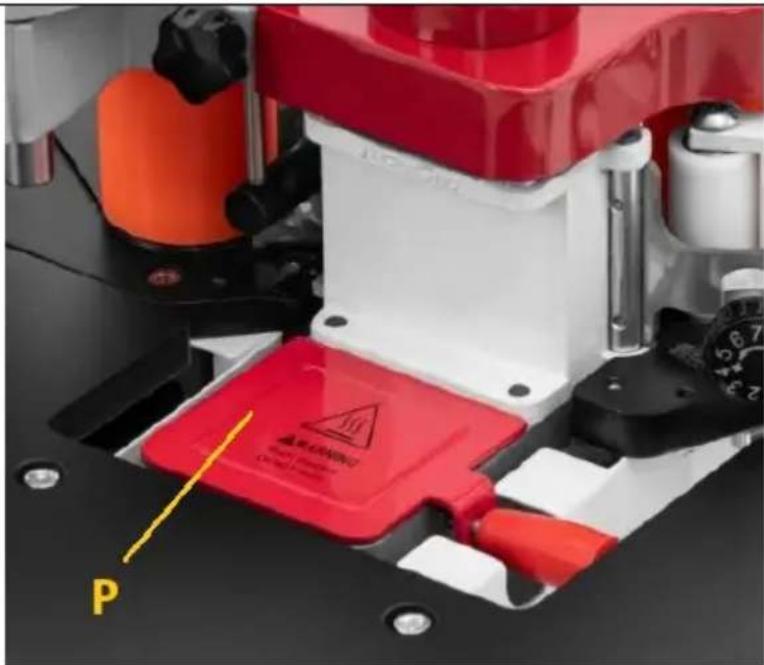

P. Nádoba na lepidlo (foto níže)

3.2. Příprava k práci

UMÍSTĚNÍ ZAŘÍZENÍ

Teplota prostředí nesmí překračovat 40 °C a relativní vlhkost by neměla překračovat 85 %. Zařízení postavte tak, aby byla zajištěna dostatečná cirkulace vzduchu. Udržujte minimální bezpečnou vzdálenost od každé stěny zařízení, abyste zajistili volnost pohybu pro obsluhu. Zařízení používejte v dostatečné vzdálenosti od horkých ploch. Vždy používejte jednotku na rovném, stabilním, čistém, ohnivzdorném a suchém povrchu a mimo dosah dětí a osob s narušenými mentálními, smyslovými a intelektuálními funkcemi. Umístěte jednotku tak, aby byla hlavní zástrčka kdykoli dostupná. Nezapomeňte, že napájení zařízení musí odpovídat údajům uvedeným na typovém štítku!

MONTÁŽ ZAŘÍZENÍ

Jednotka je dodávána většinou připravená k provozu - je potřeba sestavit pouze pracovní desku s lisovacím mechanismem a nohy. K upevnění těchto součástí použijte přiložené šrouby a nástroje. Pokud má být zařízení používáno stále na stejném místě, doporučuje se pro zvýšení stability díla jej připevnit k povrchu, na kterém bude pracovat. K jejich připevnění použijte otvory v adaptérech ve spodní části nohou:

3.3. Práce se zařízením.

DŮLEŽITÉ: Před zahájením práce se ujistěte, že:

• Okraj zpracovávaného kusu je hladký a bez nečistot a volných kusů, zatímco pás, který se má lepit, je rovný a dostatečně pružný.
• Dávkovač lepidla se nastavuje podle tloušťky dokončovacího pásu po spuštění pohonu
• Omezovač tloušťky dokončovacího pásu je nastaven tak, aby pás nesklouzl z role a byl rovnoměrně přiložen k prvku.

Úkon:

• Připojte zařízení ke zdroji napájení.
• Naplňte nádobu lepidlem.
• Zapněte napájení.
• Nainstalujte váleček s dokončovací lištou, na kterou se má lepit
• Na ovladači nastavte teplotu ohřevu lepidla (na hodnotu doporučenou výrobcem lepidla). Po dosažení cílové teploty přejde zařízení do svého udržovacího režimu a spustí pohon stroje, tj. můžete začít pracovat.

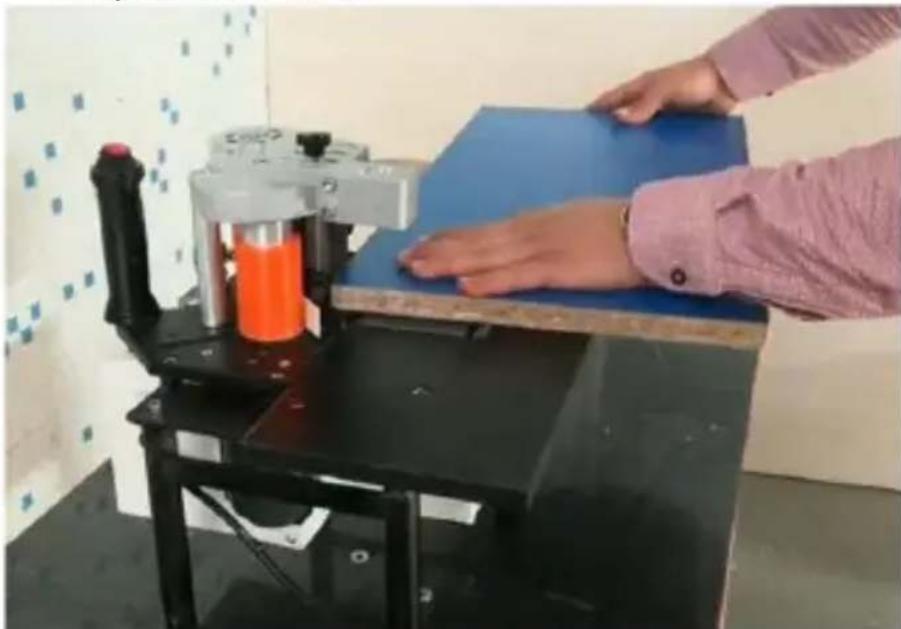

• Pohybujte dřevěným prvkem po desce stolu podle provozní rychlosti stroje (viz foto níže):

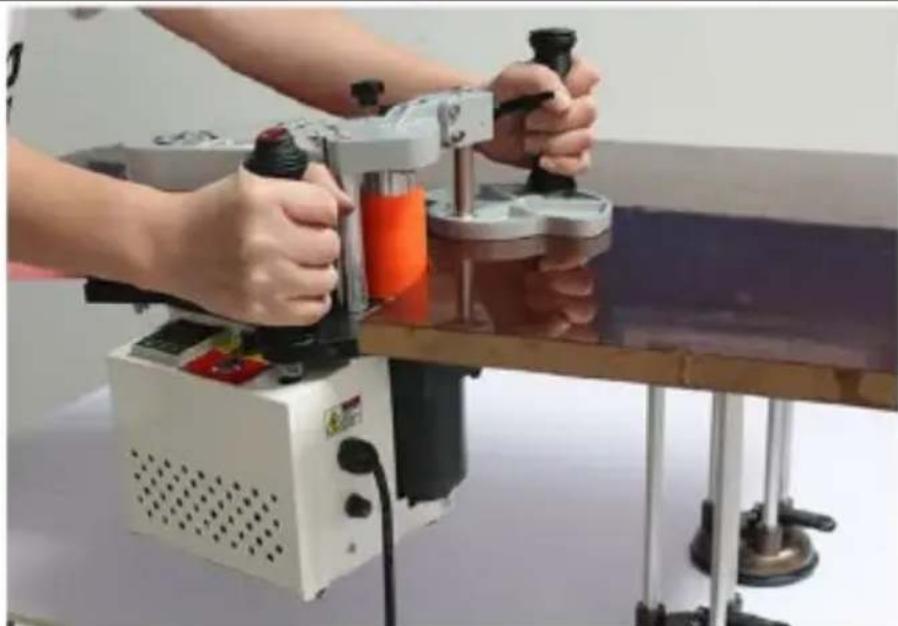

Při obrábění větších obrobků upevněte svěrku a během zpracování navíc stroj držte:

Person using a power tool on a wooden table, handling orange liquid (no visible text or symbols)

- V případě náhlé potřeby zastavit chod stroje stiskněte tlačítko na jedné z rukojetí - pohon se zastaví, ale zařízení bude stále udržovat nastavenou provozní teplotu pro lepidlo.

3.4. ČISTĚNÍ A ÚDRŽBA

a) Před každým čištěním, seřízením, výměnou vybavení a rovněž není-li zařízení používáno, vytáhněte síťovou zástrčku a zařízení nechejte zcela vychladnout. - Počkejte, až se otáčející se části zastaví.

b) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.

c) Po každém čištění všechny části dobře usušte, než budete zařízení znovu používat.

d) Zařízení uchovávejte na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.

e) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.

f) Dejte pozor, aby skrze otvory, které se nacházejí na krytu, nepronikla voda.

g) Větrací otvory čistěte štětečkem a stlačeným vzduchem.

h) Zařízení pravidelně kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poškození.

i) K čistění používejte měkký hadřík.

j) Po každém použití zařízení vyčistěte.

k) Části stroje, které přijdou do styku s horkým lepidlem, by měly být vyčištěny benzínem nebo jinými prostředky, které toto lepidlo odstraňují.

I) Nádobu na lepidlo je třeba vyprázdnit a vyčistit každých 50 pracovních hodin a pro další práci použít čerstvé lepidlo. K čištění nádoby na lepidlo nejprve zahřejte lepidlo na provozní teplotu (při vypnutém pohonu stroje), aby se dostalo do tekuté formy. Poté lepidlo vyprázdněte např. lžící atp.

POZOR: zahřáté lepidlo je horké! Chraňte si ruce před popálením např. speciálními rukavicemi atp.

LIKVIDACE POUŽITÝCH ZAŘÍZENÍ.

Po skončení životnosti toto zařízení nelikvidujte s normálním komunálním odpadem, ale odevzdejte ho do sběrného dvora za účelem recyklace elektrických a elektronických zařízení. To je označeno symbolem na produktu, návodu k obsluze nebo obalu. Plasty použité v zařízení jsou vhodné pro opakované použití v souladu s jejich označením. Opětovným použitím, recyklací nebo aplikací jiných forem využití odpadních strojů významně přispíváte k ochraně našeho životního prostředí.

Informace o příslušném sběrném dvoře pro likvidaci vyřazených zařízení Vám poskytne orgán místní samosprávy.
