Terméktípus	Nagyfrekvenciás betonvibrátor
Márka	MSW
Modell	HFCV-40
Névleges feszültség	230 V / 50 Hz
Névleges teljesítmény	1200 W
Vibrátorfej mérete	40 mm
Védettségi fokozat (fej)	IPX8
Védettségi fokozat (átalakító)	IPX5
Súly	12,81 kg
Motor	Fejbe épített, állandó mágneses
Tápellátás típusa	Közvetlen egyfázisú
Fő funkciók	Beton vibrálása, nagyfrekvencia, blokkolásvédelem, hővédelem
Elektromos biztonság	RCD csatlakozó Teszt és Reset gombokkal
Tömlő hossza	Nincs megadva (becslés ~3-6 m)
Fej anyaga	Rozsdamentes acél (becslés)
Felhasználás	Betonozás, építkezések
Karbantartás és tisztítás	Nedves ruhával tisztítani, ellenőrizni a kábeleket és az RCD csatlakozót rendszeresen
Alkatrészek és javíthatóság	Vegye fel a kapcsolatot egy MSW által jóváhagyott szervizzel az alkatrészekhez és javításokhoz
Általános információk	Használati útmutató PDF formátumban elérhető a notice-facile.com oldalon

Gyakran ismételt kérdések - HFCV-40 MSW

Hogyan kell csatlakoztatni a HFCV-40 vibrátort?

Dugja be a csatlakozót egy 230 V-os aljzatba. Először nyomja meg az RCD csatlakozó Test gombját, majd a Reset gombot. A jelzőfénynek fel kell gyulladnia a csatlakozás megerősítéséhez.

Mit tegyek, ha a vibrátorfej nem indul el?

Ellenőrizze, hogy az RCD csatlakozó megfelelően csatlakoztatva van-e és a jelzőfény világít-e. Győződjön meg arról, hogy a BE/KI kapcsoló BE állásban van. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy szakemberrel.

Használhatom a vibrátort a fej merítése nélkül?

Nem, ne működtesse a vibrátorfejet szabad levegőn 3 percnél tovább a túlmelegedés elkerülése érdekében. Mindig be kell meríteni betonba vagy cementiszapba.

Hogyan tisztítsam meg a vibrátort használat után?

Húzza ki a készüléket. Tisztítsa meg a fejet és a tömlőt tiszta vízzel és puha ruhával. Ne merítse az átalakítót vízbe. Tárolás előtt alaposan szárítsa meg.

Mennyi a HFCV-40 modell súlya?

A súly körülbelül 12,81 kg.

Mekkora a motor teljesítménye?

A motor névleges teljesítménye 1200 W.

Cserélhető a tápkábel?

Igen, de a cserét képzett szerelőnek kell elvégeznie a biztonság érdekében. Csak azonos cserealkatrészeket használjon.

Mit jelent az IPX8 védettségi fokozat?

Az IPX8 védettségi fokozat azt jelenti, hogy a vibrátorfej védett a hosszan tartó vízmerítés ellen, alkalmas betonozáshoz.

Használható a vibrátor hosszabbítóval?

Igen, használjon kültéri használatra alkalmas hosszabbítót, legalább 1,5 mm² keresztmetszettel és földeléssel.

Hol találom a teljes használati útmutatót?

A teljes használati útmutató ingyenesen elérhető PDF formátumban a notice-facile.com oldalon. Használja a keresőmotort az MSW HFCV-40 modell megtalálásához.

HASZNÁLATI ÚTMUTATÓ HFCV-40 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

1. Műszaki adatok

Paraméterek leírás	Paraméterek érték
Precíziós mérleg	Nagyfrekvenciás beton vibrátor
Modell	MSW-HFCV-60	MSW-HFCV-32	MSW-HFCV-40
Névleges feszültség [V ~] / Frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	2000	1000	1200
Fejméret [mm]	60	32	40
IP védettség a rezgőfejhez	IPX8
IP védettségi osztály az átalakítóhoz	IPX5
Súly [kg]	19,46	10,35	12,81
Precíziós mérleg	Nagyfrekvenciás beton vibrátor
Modell	MSW-HFCV-50	MSW-HFCV-60-C	MSW-HFCV-40-C
Névleges feszültség [V ~] / Frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	1500	2000	2000
Fejméret [mm]	50	60	40
IP védettség a rezgőfejhez	IPX8
IP védettségi osztály az átalakítóhoz	IPX5
Súly [kg]	16,25	20,55	20,55
Precíziós mérleg	Nagyfrekvenciás beton vibrátor
Modell	MSW-HFCV-50-C
Névleges feszültség [V ~] /Frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	1500
Fejméret [mm]	50
IP védettség a rezgőfejhez	IPX8
IP védettségi osztály az átalakítóhoz	IPX5
Súly [kg]	17,26

2. Műveletek

▲ I . FIGYELMEZTETÉSEK:

1. Tápegység ellenőrzése: Ellenőrizze, hogy a betonvibrátor tápellátása megfelel-e a vibrátoron feltüntetett névleges tápellátásnak. Ellenőrizze azt is, hogy a hálózati aljzat kompatibilis-e a vibrátor dugójával.
2. Hosszabbító kábel használata: Ha hosszabbító kábelre van szükség, győződjön meg arról, hogy a kábel keresztmetszete nem kisebb, mint 1,5 mm². A hosszabbító kábelnek földelt csatlakozással kell rendelkeznie. A hosszabbító kábel aljzatának meg kell egyeznie a vibrátor dugójával. Győződjön meg róla, hogy a hosszabbító kábel sértetlen.
3. Hőségriadó: Ne érintse meg a vibráló fejet vagy a konverter hősugárzó részét közvetlenül a vibrátor leállítása után, mert égési sérüléseket okozhat.
4. Futási idő: Soha ne működtesse a vibrátort 3 percnél tovább, ha a vibrálófej nincs a cementiszapba merülve.
5. Kábel- és tömlőbiztonság: Ha a tápkábel vagy a tömlő súlyosan megsérül, azonnal hagyja abba a vibrátor használatát. Mielőtt újra használná, javíttassa meg szakképzett szakemberrel.
6. A vibrátor kezelése: Soha ne mozgassa, emelje vagy húzza a vibrátort a tápkábel vagy a RCD-dugó megrántásával.

7. Nincs módosítás: Ne módosítsa a vibrátort, például ne cserélje ki a RCD dugót más típusú dugóra.

8. Áramkimaradás: NEM szabad a tápegységet leválasztani, amíg a rezgófej a cementiszapba merül.

9. Megfelelő használat: Ez a vibrátor kizárólag cementiszap vibrálására szolgál. NE használja más alkalmazásokhoz.

Műveleti lépések:

1. Tápcsatlakozás:

○ Csatlakoztassa a vibrátor dugóját a megfelelő aljzathoz.
- Először nyomja meg a "Test" gombot a RCD dugón, majd nyomja meg a "RESET" gombot a RCD dugón, hogy ellenőrizze, hogy a jelzőfény kigyullad-e. A tápcsatlakozás akkor erősíthető meg, ha a "RESET" gomb megnyomása után a jelzőfény kigyullad.

2. Próbafutás:

○ Emelje meg a rezgőfejet a tömlönél fogva, hogy az ne érjen hozzá semmilyen tárgyhoz vagy a talajhoz.
- Végezzen próbafutást az átalakító ON/OFF kapcsolójának megnyomásával. A rezgófej alacsonyabb frekvencián indul, és körülbelül 5 másodpercen belül eléri a legmagasabb frekvenciát.
○ A próbaüzem után kapcsolja ki a vibrátort a konverter ON/OFF kapcsolójával.

3. Működés közben:

○ A próbaüzem után a vibrátor készen áll a használatra. Működés közben lassan és óvatosan merítse a rezgőfejet a cementiszapba.

○ A munka befejezése után lassan húzza ki a rezgőfejet a cementiszapból.

4. Műtét után:

- Kapcsolja ki a vibrátort, és válassza le a tápegységról.

○ Alaposan ellenőrizze a vibrátort, hogy nincs-e rajta sérülés, mielőtt tárolná vagy újra használná.

FIGYELEM!

A betonvibrátor üzemeltetése előtt kérjük, olvassa el figyelmesen ezt a kézikönyvet, és tartsa be az összes biztonsági előírást. Órizze meg ezt a kézikönyvet a későbbi használatra.

3. Általános biztonsági óvintézkedések és figyelmeztetések

Munkaterület biztonsága:

• Tiszta és jól megvilágított terület: A balesetek megelőzése érdekében tartsa tisztán és jól megvilágítottan a munkaterületet.
• Kerülje a robbanásveszélyes légköröket: Ne működtesse az elektromos szerszámokat robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében.
• Tartsa távol a gyerekeket és a bámészkodókat: Gondoskodjon arról, hogy a gyermekek és a közelben tartózkodók biztonságos távolságban legyenek az elektromos szerszám működtetése közben.

Öltözz megfelelően:

- Kerülje a bő ruházatot és az ékszereket: Ne viseljen laza ruházatot vagy ékszereket, amelyek beakadhatnak a mozgó alkatrészekbe.

- Viseljen védőkesztyűt: A keze védelme érdekében használjon bőrkesztyűt, amikor a vibrátor tömlőjét kezeli.

Elektromos biztonság:

• Megfelelő dugó használata: Az elektromos szerszámok dugaszainak illeszkedniük kell a konnektorhoz. Soha ne módosítsa a csatlakozót semmilyen módon, és ne használjon adapterdugót földelt (földelt) elektromos szerszámokkal.
• Kerülje a földelt felületeket: Kerülje a földelt felületekkel, például csövekkel, radiátorokkal, tűzhelyekkel vagy hűtőszekrényekkel való érintkezést az áramütés veszélyének csökkentése érdekében.
• Védje a tápkábelt: Soha ne használja a kábelt a szerszám hordozására, húzására vagy kihúzására. A sérülések elkerülése érdekében tartsa a kábelt távol a hőtől, olajtól, éles szélektől és mozgó alkatrészektől.
• Használjon megfelelő hosszabbítót: Az áramütés veszélyének csökkentése érdekében használjon kültéri használatra alkalmas hosszabbítót.

Személyes biztonság:

• Maradjon éber: Mindig maradjon figyelmes, használja a józan eszét, és ne kezelje az elektromos szerszámot, ha fáradt, vagy kábítószer, alkohol, illetve gyógyszer hatása alatt áll.
• Viseljen egyéni védőfelszerelést: Mindig viseljen szemvédőt, és a helyzettől függően fontolja meg más védőfelszerelések, például porvédő maszk, csúszásmentes biztonsági cipő, keménykalap vagy hallásvédő használatát.
• A nem szándékos indítás megelőzése: Győződjön meg róla, hogy a kapcsoló kikapcsolt állásban van, mielőtt csatlakoztatná az áramforrást vagy az akkumulátort, vagy amikor felveszi vagy hordozza a szerszámot.
• Állítószerszámok eltávolítása: A szerszám bekapcsolása előtt távolítsa el a beállítókulcsokat vagy kulcsokat.
• Tartsa fenn az egyensúlyt: Az esések elkerülése érdekében mindig tartsa meg a megfelelő lábtartást és egyensúlyt.

Villamos szerszámok használata és ápolása:

• Ellenőrizze a kapcsoló működését: Ne használja az elektromos szerszámot, ha a kapcsoló nem kapcsolja be és ki megfelelően.
• Használaton kívül válassza le a tápellátást: Húzza ki a szerszámot a hálózatból, vagy vegye ki az akkumulátort, mielőtt beállítja, kicseréli a tartozékokat, vagy tárolja az elektromos szerszámot.
• Biztonságosan tárolja: A használaton kívüli elektromos szerszámokat tartsa távol a gyermekektől, és ne engedje, hogy képzetlen személyek kezeljék azokat.
• Az eszköz karbantartása: Ha a tápkábel vagy annak védőburkolata megsérül, azonnal hagyja abba a szerszám használatát, és szakképzett személy által javíttassa meg.
• Kövesse a gyártó utasításait: Használja a szerszámot, a tartozékokat és a biteket a gyártó utasításainak megfelelően, figyelembe véve a munkakörülményeket és az adott feladatot. Az eszköz nem rendeltetésszerű használata veszélyes helyzeteket teremthet.

Szolgáltatás:

- Minősített szolgáltatás: Az elektromos szerszámot csak azonos cserealkatrészek felhasználásával, szakképzett szakemberrel szervizeltesse.

! FIGYELEM!

A jelen kézikönyvben szereplő biztonsági óvintézkedések és utasítások nem fedhetnek le minden lehetséges helyzetet, amely előfordulhat. A kezelő felelőssége, hogy józan észt és óvatosságot alkalmazzon a működtetés során, mivel ezeket a tényezőket nem lehet a kézikönyvbe beépíteni, hanem a kezelőnek kell gyakorolnia.

4. A termék általános jellemzői

1. A vibráló fejbe integrált motor. Nincs szükség külön külső motorra, ami sokkal egyszerűbb és biztonságosabb a kezelők számára.
2. A nagyobb hatékonyság érdekében erős állandó mágneses motort használnak.
3. A nagy frekvencia és a gerjesztett erő kiváló rezgési teljesítményt eredményez.
4. Közvetlenül csatlakoztatható az egyfázisú áramellátáshoz.
5. A tömlő belsejében nincs forgó tengely. Ezért a kezelő karjai és kezei sokkal kényelmesebbek.
6. A védelem úgy van kialakítva, hogy megakadályozza a rezgófej elakadását működés közben.
7. A hővédelem úgy van kialakítva, hogy megakadályozza a motor túlmelegedését üresjáratú működés közben.
8. Hosszabb élettartam és alacsonyabb zajszint.

5. Termékszerkezet

MSW-HFCV-60

MSW-HFCV-32

MSW-HFCV-40

MSW-HFCV-50

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

A Vibráló fej

B Tömlő

C ON/OFF

D RCD dugó

E Tápkábel

F Átalakító

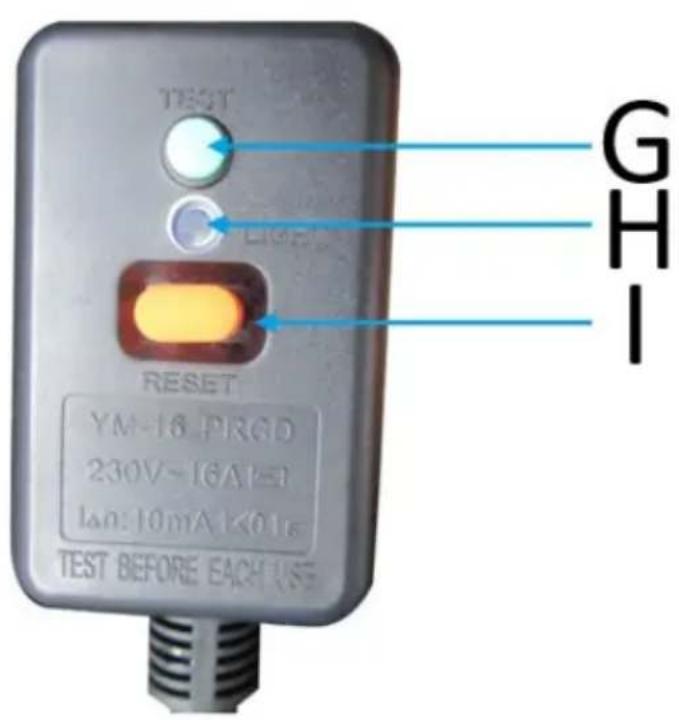

G Teszt

H Mutató

I Reset
