Produkttype	Høyfrekvent betongvibrator
Merke	MSW
Modell	HFCV-40
Nominell spenning	230 V / 50 Hz
Nominell effekt	1200 W
Størrelse på vibratorhode	40 mm
Beskyttelsesgrad (hode)	IPX8
Beskyttelsesgrad (omformer)	IPX5
Vekt	12,81 kg
Motor	Innebygd i hodet, permanentmagnet
Strømforsyningstype	Direkte enfaset
Hovedfunksjoner	Betongvibrering, høy frekvens, blokkeringsbeskyttelse, termisk beskyttelse
Elektrisk sikkerhet	RCD-støpsel med Test- og Reset-knapper
Slangelengde	Ikke spesifisert (estimert ~3-6 m)
Hodemateriale	Rustfritt stål (estimert)
Bruk	Betongarbeid, byggeplasser
Vedlikehold og rengjøring	Rengjør med en fuktig klut, kontroller kabler og RCD-støpsel jevnlig
Reservedeler og reparasjonsevne	Kontakt et autorisert MSW-servicesenter for deler og reparasjoner
Generell informasjon	Brukerhåndbok tilgjengelig i PDF på notice-facile.com

Ofte stilte spørsmål - HFCV-40 MSW

Hvordan kobler jeg til vibratoren HFCV-40?

Koble støpselet til en 230 V stikkontakt. Trykk først på Test-knappen på RCD-støpselet, deretter på Reset. Indikatorlampen skal lyse for å bekrefte tilkoblingen.

Hva gjør jeg hvis vibratorhodet ikke starter?

Kontroller at RCD-støpselet er ordentlig tilkoblet og at indikatorlampen lyser. Sørg for at PÅ/AV-bryteren står i PÅ-stilling. Hvis problemet vedvarer, kontakt en fagperson.

Kan jeg bruke vibratoren uten å senke hodet?

Nei, ikke la vibratorhodet gå i friluft i mer enn 3 minutter for å unngå overoppheting. Det må alltid være nedsenket i betong eller sementslam.

Hvordan rengjør jeg vibratoren etter bruk?

Koble apparatet fra strømmen. Rengjør hodet og slangen med rent vann og en myk klut. Ikke senk omformeren i vann. Tørk grundig før oppbevaring.

Hva er vekten på modell HFCV-40?

Vekten er omtrent 12,81 kg.

Hva er motorens effekt?

Motoren har en nominell effekt på 1200 W.

Er strømledningen utskiftbar?

Ja, men utskifting må utføres av en kvalifisert reparatør for å sikre sikkerheten. Bruk kun identiske reservedeler.

Hva betyr IPX8-klassifiseringen?

Klassifiseringen IPX8 betyr at vibratorhodet er beskyttet mot langvarig nedsenking i vann, egnet for betongarbeid.

Kan vibratoren brukes med skjøteledning?

Ja, bruk en skjøteledning egnet for utendørs bruk, med et tverrsnitt på minst 1,5 mm² og jordforbindelse.

Hvor finner jeg den fullstendige bruksanvisningen?

Den fullstendige bruksanvisningen er gratis tilgjengelig i PDF på notice-facile.com. Bruk søkemotoren for å finne modell MSW HFCV-40.

BRUKSANVISNING HFCV-40 MSW

sikkerhedsforanstaltninger og advarsler

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

1. Tekniske data

Parameter beskrivelse	Parameter verdi
Produktnavn	Høyfrekvent betongvibrator
Modell	MSW-HFCV-60	MSW-HFCV-32	MSW-HFCV-40
Nominell spenning [V~] /Frekvens [Hz]	230 / 50
Nominell effekt [W]	2000	1000	1200
Hodestørrelse [mm]	60	32	40
Beskyttelsesgrad IP for vibrasjonshode	IPX8
Beskyttelsesgrad IP for omformer	IPX5
Vekt [kg]	19.46	10.35	12.81
Produktnavn	Høyfrekvent betongvibrator
Modell	MSW-HFCV-50	MSW-HFCV-60-C	MSW-HFCV-40-C
Nominell spenning [V~] /Frekvens [Hz]	230 / 50
Nominell effekt [W]	1500	2000	2000
Hodestørrelse [mm]	50	60	40
Beskyttelsesgrad IP for vibrasjonshode	IPX8
Beskyttelsesgrad IP for omformer	IPX5
Vekt [kg]	16.25	20.55	20.55
Produktnavn	Høyfrekvent betongvibrator
Modell	MSW-HFCV-50-C
Nominell spenning [V~] /Frekvens [Hz]	230 / 50
Nominell effekt [W]	1500
Hodestørrelse [mm]	50
Beskyttelsesgrad IP forvibrasjonshode	IPX8
Beskyttelsesgrad IP foromformer	IPX5
Vekt [kg]	17.26

2. Drift

▲ 1 . ADVARSLER:

1. Kontroll av strømforsyning: Sørg for at strømforsyningen til betongvibratoren samsvarer med den nominelle strømforsyningen som er angitt på vibratoren. Bekreft også at strømuttaket er kompatibelt med vibratorens støpsel.
2. Bruk av skjøteledning: Hvis en skjøteledning er nødvendig, sørg for at kabelens tverrsnittsareal ikke er mindre enn 1,5 mm². Skjøteledningen skal ha jordforbindelse. Stikkontakten på skjøteledningen må passe med vibratorens støpsel. Sørg for at skjøteledningen er uskadet.
3. Varmeadvarsel: IKKE berør vibrasjonshodet eller varmestrålingsdelen av omformeren umiddelbart etter at vibratoren slutter å gå, da de kan forårsake brannskader.
4. Driftstid: Bruk aldri vibratoren i mer enn 3 minutter når vibrasjonshodet ikke er nedsenket i sementslam.
5. Kabel- og slangesikkerhet: Hvis strømkabelen eller slangen er alvorlig skadet, slutt å bruke vibratoren umiddelbart. Få den reparert av en kvalifisert fagperson før du bruker den igjen.
6. Håndtere vibratoren: Aldri flytt, løft eller trekk vibratoren ved å dra i strømkabelen eller RCD-pluggen.

7. Ingen modifikasjoner: IKKE modifiser vibratoren, for eksempel å bytte ut RCD-pluggen med en annen type plugg.

8. Strømfrakobling: IKKE koble fra strømforsyningen mens det vibrerende hodet er nedsenket i sementslam.

9. Riktig bruk: Denne vibratoren er kun beregnet på vibrerende sementslam. IKKE bruk den til andre applikasjoner.

Driftstrinn:

1. Strømtilkobling:

• Koble vibratorens støpsel til riktig stikkontakt.
• Trykk først på "Test"-knappen på RCD-pluggen, og trykk deretter på "RESET" på RCD-pluggen for å sjekke om indikatorlampen tennes. Strømtilkoblingen bekreftes när indikatorlampen lyser etter å ha trykket på "RESET"-knappen.

2. Prøvekjøring:

• Løft vibrasjonshodet i slangen for å forhindre at det berører gjenstander eller bakken.
• Utfør en prøvekjøring ved å trykke på PÅ/AV-bryteren på omformeren. Vibrasjonshodet vil starte ved en lavere frekvens og nå sin høyeste frekvens innen ca. 5 sekunder.
• Etter prøvekjøringen, slå av vibratoren med PÅ/AV-bryteren på omformeren.

3. Under drift:

• Etter prøvekjøringen er vibratoren klar til bruk. Senk det vibrerende hodet sakte og forsiktig ned i sementslammet under drift.
• Etter å ha fullført jobben, trekk sakte det vibrerende hodet ut av sementslammet.

4. Etter operasjonen:

• Slå av vibratoren og koble den fra strømforsyningen.
• Inspiser vibratoren grundig for eventuelle skader før du lagrer den eller bruker den igjen.

▲ ! . ADVARSEL!

Før du bruker betongvibratoren, vennligst les denne håndboken nøye og følg alle sikkerhetsretningslinjer. Ta vare på denne håndboken for fremtidig referanse.

3. Generelle sikkerhetsforholdsregler og advarsler

• Rent og godt opplyst område: Hold arbeidsområdet rent og godt opplyst for å forhindre ulykker.
• Unngå eksplosive atmosfærer: Ikke bruk elektroverktøy i eksplosive miljøer, for eksempel i nærvær av brennbare væsker, gasser eller støv.
• Hold barn og tilskuere unna: Sørg for at barn og tilskuere er på trygg avstand mens du bruker elektroverktøyet.

Kle deg riktig:

• Unngå løse klær og smykker: Ikke bruk løse klær eller smykker som kan sette seg fast i bevegelige deler.
• Bruk vernehansker: Bruk skinnhansker när du håndterer vibratorslangen for å beskytte hendene.

Elektrisk sikkerhet:

• Riktig bruk av støpsel: Elektriske verktøyplugger må samsvare med stikkontakten. Modifiser aldri støpselet på noen måte, og bruk ikke adapterplugger med jordet (jordet) elektroverktøy.
• Unngå jordede overflater: Unngå kontakt med jordede overflater, slik som rør, radiatorer, komfyrer eller kjøleskap, for å redusere risikoen for elektrisk støt.
• Beskytt strømledningen: Bruk aldri ledningen til å bære, trekke eller koble fra verktøyet. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler for å unngå skade.
• Bruk egnede skjøteledninger: Når du bruker et elektroverktøy utendørs, bruk en skjøteledning som er klassifisert for utendørs bruk for å redusere risikoen for elektrisk støt.

Personlig sikkerhet:

• Vær på vakt: Vær alltid oppmerksom, bruk sunn fornuft og ikke bruk elektroverktøyet hvis du er trøtt eller påvirket av narkotika, alkohol eller medisiner.
• Bruk personlig verneutstyr: Bruk alltid øyevern og vurder å bruke annet verneutstyr som støvmaske, sklisikre vernesko, hjelme eller hørselsvern, avhengig av situasjonen.
• Forhindre utilsiktet start: Sørg for at bryteren er i av-posisjon før du kobler til en strømkilde eller batteripakke, eller når du plukker opp eller bærer verktøyet.
• Fjern justeringsverktøy: Fjern eventuelle justeringsnøkler eller skiftenøkler før du slår på elektroverktøyet.
• Oppretthold balanse: Hold alltid riktig fotfeste og balanse for å unngå fall.

Bruk og vedlikehold av elektroverktøy:

- Kontroller bryterfunksjonalitet: Ikke bruk elektroverktøyet hvis bryteren ikke slår det på og av på riktig måte.

• Koble fra strømmen når det ikke er i bruk: Koble fra verktøyet eller fjern batteripakken før du justerer, skifter tilbehør eller oppbevarer det elektriske verktøyet.
• Oppbevar trygt: Hold inaktivt elektrisk verktøy utilgjengelig for barn, og la ikke uøvede personer betjene dem.
• Vedlikehold av verktøyet: Hvis strømkabelen eller dens beskyttelseshylser er skadet, slutt å bruke verktøyet umiddelbart og få det reparert av en kvalifisert person.
• Følg produsentens instruksjoner: Bruk verktøyet, tilbehøret og bits i henhold til produsentens instruksjoner, og ta hensyn til arbeidsforholdene og oppgaven. Bruk av verktøyet til utilsiktede formål kan skape farlige situasjoner.

Service:

- Kvalifisert service: Få ditt elektroverktøy utført av en kvalifisert reparasjonsperson som kun bruker identiske reservedeler.

▲ I . ADVARSEL!

Sikkerhetsreglene og instruksjonene i denne håndboken kan ikke dekke alle mulige situasjoner som kan oppstå. Det er operatørens ansvar å bruke sunn fornuft og forsiktighet under drift, da disse faktorene ikke kan bygges inn i håndboken, men må utøves av operatøren.

4. Produktets generelle funksjoner

1. Motor integrert i vibrasjonshodet. Ingen ekstra ekstern motor er nødvendig, mye enklere og trygt for operatørene.
2. Kraftig permanent magnetisk motor brukes for høyere effektivitet.

3. Høy frekvens og eksitert kraft fører til utmerket vibrasjonsytelse.

4. Den kan kobles til enfaset strøm direkte.

5. Det er ingen rotasjonsaksel inne i slangen. Derfor er følelsen av operatørens armer og hender mye mer behagelig.
6. Beskyttelsen er bygget for å forhindre at det vibrerende hodet setter seg fast under drift.
7. Termisk beskyttelse er bygget for å forhindre at motoren blir overopphetet under tomgangskjøring.
8. Lengre levetid og lavere støynivå.

5. Produktstruktur

MSW-HFCV-60

MSW-HFCV-32

MSW-HFCV-40

MSW-HFCV-50

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

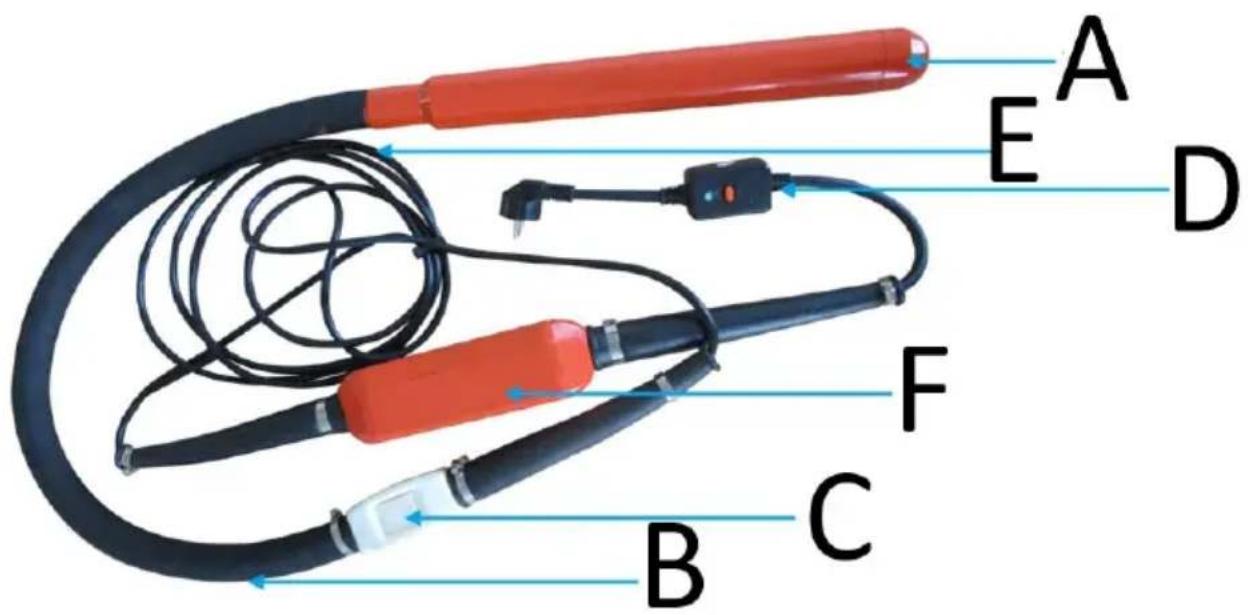

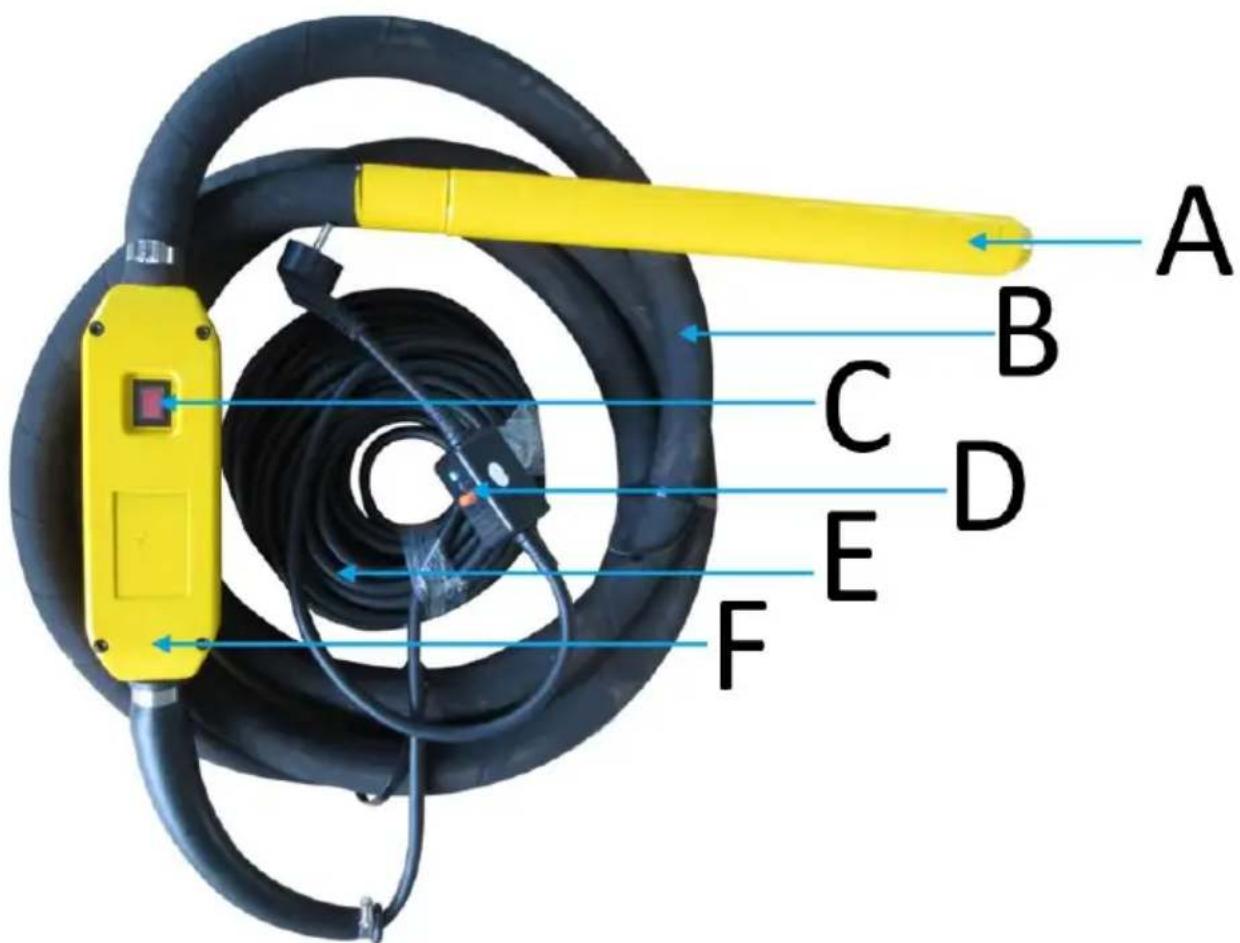

A Vibrerende hode

B Slange

C PÅ/AV

D RCD-plugg

E Strømkabel

F Konverter

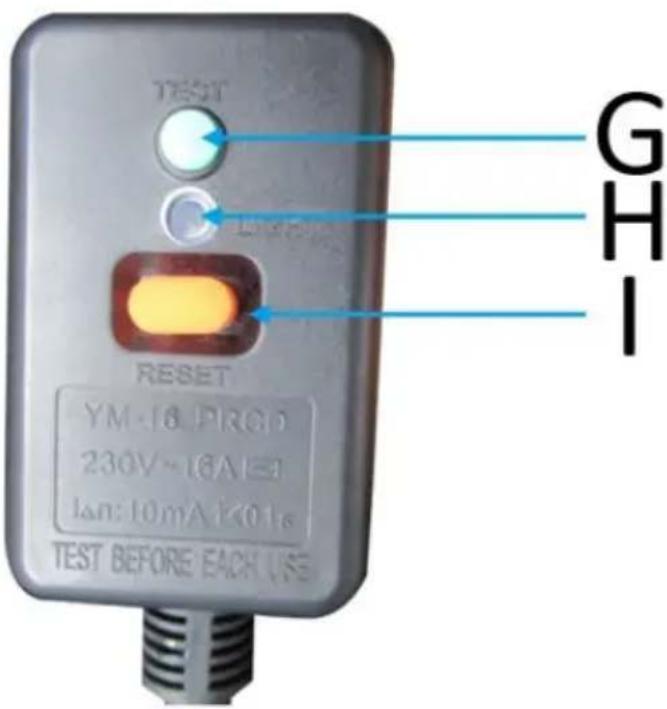

G Test

H Indikator

I Tilbakestill
