Tip produs	Vibrator de beton de înaltă frecvență
Marcă	MSW
Model	HFCV-40
Tensiune nominală	230 V / 50 Hz
Putere nominală	1200 W
Dimensiunea capului vibrator	40 mm
Grad de protecție (cap)	IPX8
Grad de protecție (convertor)	IPX5
Greutate	12,81 kg
Motor	Integrat în cap, cu magnet permanent
Tip de alimentare	Monofazat direct
Funcții principale	Vibrarea betonului, înaltă frecvență, protecție împotriva blocării, protecție termică
Siguranță electrică	Ștecăr RCD cu butoane Test și Reset
Lungimea furtunului	Nespecificat (estimare ~3-6 m)
Materialul capului	Oțel inoxidabil (estimare)
Utilizare	Betonare, șantiere de construcții
Întreținere și curățare	Curățați cu o cârpă umedă, verificați cablurile și ștecărul RCD în mod regulat
Piese de schimb și reparabilitate	Contactați un service autorizat MSW pentru piese și reparații
Informații generale	Manual disponibil în PDF pe notice-facile.com

Întrebări frecvente - HFCV-40 MSW

Cum se conectează vibratorul HFCV-40 ?

Conectați ștecărul la o priză de 230 V. Apăsați mai întâi butonul Test al prizei RCD, apoi pe Reset. Indicatorul luminos trebuie să se aprindă pentru a confirma conexiunea.

Ce trebuie făcut dacă capul vibrator nu pornește ?

Verificați că ștecărul RCD este bine conectat și că indicatorul luminos este aprins. Asigurați-vă că întrerupătorul PORNIRE/OPRIRE este în poziția PORNIRE. Dacă problema persistă, contactați un profesionist.

Pot folosi vibratorul fără a scufunda capul ?

Nu, nu utilizați capul vibrator în aer liber mai mult de 3 minute pentru a evita supraîncălzirea. Acesta trebuie să fie întotdeauna scufundat în beton sau în noroi de ciment.

Cum se curăță vibratorul după utilizare ?

Deconectați aparatul. Curățați capul și furtunul cu apă curată și o cârpă moale. Nu scufundați convertorul în apă. Uscați bine înainte de depozitare.

Care este greutatea modelului HFCV-40 ?

Greutatea este de aproximativ 12,81 kg.

Care este puterea motorului ?

Motorul are o putere nominală de 1200 W.

Cablul de alimentare este înlocuibil ?

Da, dar înlocuirea trebuie efectuată de un reparator calificat pentru a garanta siguranța. Utilizați numai piese de schimb identice.

Ce înseamnă gradul de protecție IPX8 ?

Gradul IPX8 înseamnă că capul vibrator este protejat împotriva imersiei prelungite în apă, potrivit pentru betonare.

Vibratorul poate fi folosit cu un prelungitor ?

Da, utilizați un prelungitor potrivit pentru utilizare în exterior, cu o secțiune de cel puțin 1,5 mm² și o conexiune la pământ.

Unde pot găsi manualul complet ?

Manualul complet este disponibil gratuit în PDF pe notice-facile.com. Folosiți motorul de căutare pentru a găsi modelul MSW HFCV-40.

MANUAL DE UTILIZARE HFCV-40 MSW

Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.

1. Date tehnice

Parametru descriere	Parametru valoare
Numele produsului	Vibrator de înaltă frecvență pentru beton
Model	MSW-HFCV-60	MSW-HFCV-32	MSW-HFCV-40
Tensiune nominală [V~] / Frecvență [Hz]	230 / 50
Putere nominală [W]	2000	1000	1200
Dimensiunea capului [mm]	60	32	40
Grad de protecție IP pentru cap vibrator	IPX8
Grad de protecție IP pentru convertizor	IPX5
Greutate [kg]	19,46	10,35	12,81
Numele produsului	Vibrator de înaltă frecvență pentru beton
Model	MSW-HFCV-50	MSW-HFCV-60-C	MSW-HFCV-40-C
Tensiune nominală [V~] / Frecvență [Hz]	230 / 50
Putere nominală [W]	1500	2000	2000
Dimensiunea capului [mm]	50	60	40
Grad de protecție IP pentru cap vibrator	IPX8
Grad de protecție IP pentru convertizor	IPX5
Greutate [kg]	16,25	20,55	20,55
Numele produsului	Vibrator de înaltă frecvență pentru beton
Model	MSW-HFCV-50-C
Tensiune nominală [V~] / Frecvență [Hz]	230 / 50
Putere nominală [W]	1500
Dimensiunea capului [mm]	50
Grad de protecție IP pentru cap vibrator	IPX8
Grad de protecție IP pentru convertizor	IPX5
Greutate [kg]	17,26

2. Operatiuni

▲ 1 . AVERTIZARE:

1. Verificarea sursei de alimentare: Asigurați-vă că sursa de alimentare pentru vibratorul de beton se potrivește cu sursa de alimentare nominală indicată pe vibrator. De asemenea, confirmați că priza este compatibilă cu ștecherul vibratorului.

2. Utilizarea cablului prelungitor: Dacă este necesar un cablu prelungitor, asigurați-vă că aria secțiunii transversale a cablului nu este mai mică de 1,5 mm². Cablul prelungitor trebuie să aibă o conexiune la pământ. Priza de pe cablul prelungitor trebuie să se potrivească cu ștecherul vibratorului. Asigurați-vă că cablul prelungitor nu este deteriorat.

3. Avertisment privind căldura: NU atingeți capul vibrant sau partea de radiație termică a convertorului imediat după ce vibratorul încetează să funcționeze, deoarece acestea pot provoca arsuri.

4. Timp de functionare: Nu utilizati niciodată vibratorul mai mult de 3 minute când capul vibrant nu este scufundat în noroi de ciment.

5. Siguranța cablurilor și furtunului: Dacă cablul de alimentare sau furtunul este grav deteriorat, încetați imediat utilizarea vibratorului. Solicitați-l reparat de către un profesionist calificat înainte de al utiliza din nou.

6. Manipularea vibratorului: Nu mișcați, ridicați sau trageți niciodată de vibrator smulgând cablul de alimentare sau ștecherul RCD.

7. Fără modificări: NU modificați vibratorul, cum ar fi înlocuirea ștecherului RCD cu un alt tip de ștecher.

8. Deconectarea energiei electrice: NU deconectați sursa de alimentare în timp ce capul vibrant este scufundat în noroi de ciment.
9. Utilizare adecvată: Acest vibrator este destinat exclusiv pentru vibrarea noroiului de ciment. NU îl utilizati pentru alte aplicații.

Paşii de functionare:

1. Conexiune de alimentare:

○ Conectați stecherul vibratorului la priza corespunzătoare.
- Apăsați mai întâi butonul „Test“ de pe conectorul RCD, apoi apăsați „RESET“ de pe conectorul RCD pentru a verifica dacă indicatorul se aprinde. Conexiunea de alimentare este confirmată când indicatorul luminos este aprins după apăsarea butonului „RESET“.

2. Execuție de probă:

• Ridicati capul vibrant de furtun pentru a preveni atingerea cu orice obiect sau solul.
• Efectuați o funcționare de probă apăsând comutatorul ON/OFF de pe convertor. Capul vibrator va porni la o frecvență mai mică și va atinge cea mai mare frecvență în aproximativ 5 secunde.
• După funcționarea de probă, opriți vibratorul folosind comutatorul ON/OFF de pe convertor.

3. În timpul funcționării:

- După proba, vibratorul este gata de utilizare. Scufundați încet și ușor capul vibrant în noroiul de ciment în timpul funcționării.

- După finalizarea lucrării, trageți încet capul vibrant din noroiul de ciment.

4. Post-operatie:

- Opriți vibratorul și deconectați-l de la sursa de alimentare.

○ Inspectați cu atenție vibratorul pentru orice deteriorare înainte de a-l depozita sau de a-l utiliza din nou.

▲ ! . AVERTISMENT!

Înainte de a utiliza vibratorul pentru beton, vă rugăm să citiți cu atenție acest manual și să urmați toate instrucțiunile de siguranță. Păstrați acest manual pentru referințe viitoare.

3. Precauții și avertismente generale de siguranță

Siguranța zonei de lucru:

• Zona curată și bine iluminată: Păstrați zona de lucru curată și bine iluminată pentru a preveni accidentele.
• Evitați atmosferele explozive: Nu folosiți sculele electrice în medii explozive, cum ar fi în prezența lichidelor, gazelor sau prafului inflamabile.
• Tineți copiii și trecătorii departe: Asigurați-vă că copiii și trecătorii se află la o distanță sigură în timp ce utilizați unealta electrică.

Imbraca-te corect:

- Evitați îmbrăcămintea și bijuteriile largi: nu purtați îmbrăcăminte largi sau bijuterii care ar putea fi prinse în piesele mobile.

- Purtați mănuși de protecție: Folosiți mănuși de piele când manipulați furtunul vibratorului pentru a vă proteja mâinile.

Siguranta electrica:

• Utilizarea corectă a ștecherului: ștecherele uneltelor electrice trebuie să se potrivească cu priza. Nu modificați niciodată ștecherul în niciun fel și nu utilizați ștecheri adaptor cu scule electrice cu împământare.
• Evitați suprafețele împământate: evitați contactul cu suprafețele împământate, cum ar fi țevi, radiatoare, sobe sau frigidere, pentru a reduce riscul de șoc electric.
• Protejați cablul de alimentare: Nu utilizați niciodată cablul pentru a transporta, trage sau deconecta unealta. Țineți cablul departe de căldură, ulei, margini ascuțite și părți în mișcare pentru a preveni deteriorarea.
• Utilizați prelungitoare adecvate: atunci când utilizați o unealtă electrică în aer liber, utilizați un prelungitor pentru utilizare în exterior pentru a reduce riscul de șoc electric.

Siguranța personală:

• Rămâneți atent: rămâneți întotdeauna atenți, folosiți bunul simț și nu folosiți unealta electrică dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor.
• Purtați echipament de protecție personală: purtați întotdeauna protecție pentru ochi și luați în considerare utilizarea altor echipamente de protecție, cum ar fi o mască de praf, pantofi de protecție antiderapante, o cască de protecție sau protecție auditivă, în funcție de situație.
• Preveniți pornirea neintenționată: Asigurați-vă că întrerupătorul este în poziția oprit înainte de a vă conecta la o sursă de alimentare sau la un accumulator sau atunci când ridicați sau transportați unealta.
• Scoateți instrumentele de reglare: Scoateți toate cheile sau cheile de reglare înainte de a porni unealta electrică.

- Menține echilibrul: Păstrează-ți întotdeauna picioarele și echilibrul adecvat pentru a evita căderile.

Utilizarea și îngrijirea uneltelor electrice:

• Verificați funcționalitatea comutatorului: Nu utilizați unealta electrică dacă întrerupătorul nu o pornește și o oprește corect.
• Deconectați alimentarea când nu este utilizată: Deconectați unealta sau scoateți accumulatorul înainte de a regla, schimba accesoriiile sau depozitați unealta electrică.
• Depozitați în siguranță: nu lăsați sculele electrice inactiv la îndemâna copiilor și nu permiteți persoanelor neinstruite să le opereze.
• Întreținerea unealta: Dacă cablul de alimentare sau manșoanele sale de protecție sunt deteriorate, opriți imediat utilizarea unealta și solicitați-l reparat de către o persoană calificată.
• Urmați instrucțiunile producătorului: utilizați unealta, accesoriiile și biti conform instrucțiunilor producătorului, ținând cont de condițiile de lucru și de sarcina la îndemână. Utilizarea instrumentului în scopuri nedorite poate crea situații periculoase.

Serviciu:

- Service calificat: Solicitați service-ului dvs. electric de către o persoană calificată care folosește doar piese de schimb identice.

▲ ! . AVERTISMENT!

Măsurile de siguranță și instrucțiunile furnizate în acest manual nu pot acoperi toate situațiile posibile care pot apărea. Este responsabilitatea operatorului să aplice bunul simț și prudentă în timpul funcționării, deoarece acești factori nu pot fi încorporați în manual, ci trebuie să fie exercitați de către operator.

4. Caracteristici generale ale produsului

1. Motor integrat în capul vibrator. Nu este necesar un motor extern suplimentar, mult mai uşor și sigur pentru operatori.
2. Motorul magnetic permanent puternic este utilizat pentru o eficiență mai mare.
3. Frecvența înaltă și forța excitată duc la performanțe excelente la vibrații.
4. Poate fi conectat direct la alimentare monofazată.
5. Nu există un arbore de rotație în interiorul furtunului. Prin urmare, senzația pentru brațele și mâinile operatorului este mult mai confortabilă.
6. Protecția este construită pentru a preveni blocarea capului vibrant în timpul funcționării.
7. Protecția termică este construită pentru a preveni supraîncălzirea motorului în timpul funcționării fără sarcină.
8. Durată de viață mai lungă și nivel de zgomot mai mic.

5. Structura produsului

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

O Cap vibrator

B Furtun

C ON/OFF

D Fişă RCD

E Cablu de alimentare

F Converter

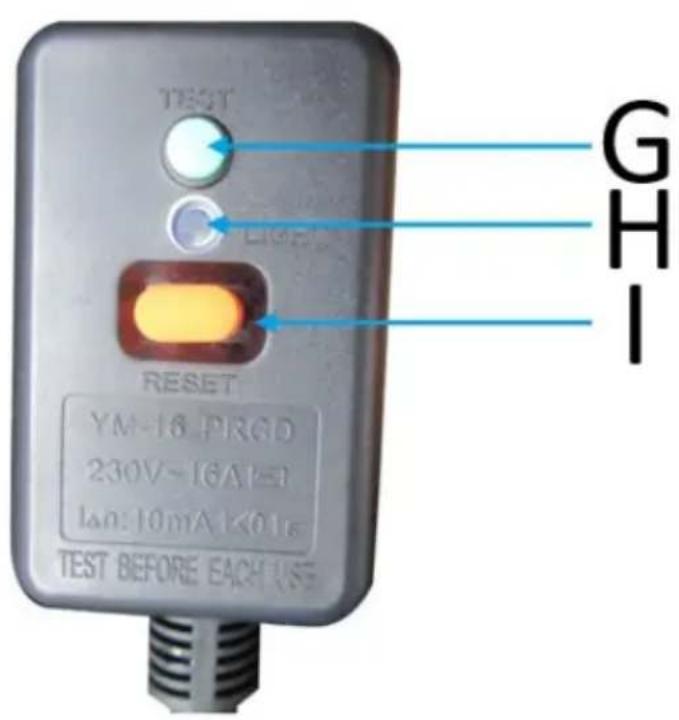

G Test

H Indicator

eu Resetati
