HFCV-40 - Herramienta de construcción MSW - Manual de uso y guía de instrucciones gratis

Tipo de producto	Vibrador de hormigón de alta frecuencia
Marca	MSW
Modelo	HFCV-40
Tensión nominal	230 V / 50 Hz
Potencia nominal	1200 W
Tamaño de la cabeza vibrante	40 mm
Índice de protección (cabeza)	IPX8
Índice de protección (convertidor)	IPX5
Peso	12,81 kg
Motor	Integrado en la cabeza, de imán permanente
Tipo de alimentación	Monofásica directa
Funciones principales	Vibración del hormigón, alta frecuencia, protección contra bloqueo, protección térmica
Seguridad eléctrica	Enchufe RCD con botones Test y Reset
Longitud de la manguera	No especificado (estimación ~3-6 m)
Material de la cabeza	Acero inoxidable (estimación)
Uso	Hormigonado, obras de construcción
Mantenimiento y limpieza	Limpiar con un paño húmedo, verificar los cables y el enchufe RCD regularmente
Piezas de repuesto y reparabilidad	Contacte a un servicio autorizado de MSW para piezas y reparaciones
Información general	Manual disponible en PDF en notice-facile.com

Preguntas frecuentes - HFCV-40 MSW

¿Cómo conectar el vibrador HFCV-40?

Enchufe el conector en un tomacorriente de 230 V. Presione primero el botón Test del enchufe RCD, luego Reset. El indicador debe encenderse para confirmar la conexión.

¿Qué hacer si la cabeza vibrante no arranca?

Verifique que el enchufe RCD esté bien conectado y que el indicador esté encendido. Asegúrese de que el interruptor ENCENDIDO/APAGADO esté en posición ENCENDIDO. Si el problema persiste, contacte a un profesional.

¿Puedo usar el vibrador sin sumergir la cabeza?

No, no haga funcionar la cabeza vibrante al aire libre durante más de 3 minutos para evitar el sobrecalentamiento. Siempre debe estar sumergida en el hormigón o en la lechada de cemento.

¿Cómo limpiar el vibrador después de su uso?

Desconecte el aparato. Limpie la cabeza y la manguera con agua limpia y un paño suave. No sumerja el convertidor en agua. Seque cuidadosamente antes de guardar.

¿Cuál es el peso del modelo HFCV-40?

El peso es de aproximadamente 12,81 kg.

¿Cuál es la potencia del motor?

El motor tiene una potencia nominal de 1200 W.

¿El cable de alimentación es reemplazable?

Sí, pero el reemplazo debe ser realizado por un reparador calificado para garantizar la seguridad. Utilice únicamente piezas de repuesto idénticas.

¿Qué significa el índice IPX8?

El índice IPX8 significa que la cabeza vibrante está protegida contra la inmersión prolongada en agua, adecuada para el hormigonado.

¿Se puede usar el vibrador con una extensión?

Sí, use una extensión adecuada para uso exterior, con una sección de al menos 1,5 mm² y conexión a tierra.

¿Dónde puedo encontrar el manual completo?

El manual completo está disponible gratuitamente en PDF en notice-facile.com. Use el motor de búsqueda para encontrar el modelo MSW HFCV-40.

MANUAL DE USUARIO HFCV-40 MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

1. Características técnicas

del parámetro descripción	del parámetro valor
Nombre del producto	Vibrador de hormigón de alta frecuencia
Modelo	Residuos sólidos municipales de alta frecuencia (HFCV-60)	Residuos sólidos municipales (MSW)-HFCV-32	Residuos sólidos municipales (MSW)-HFCV-40
Voltaje nominal [V] / Frecuencia [Hz]	230 / 50
Potencia nominal [W]	2000	1000	1200
Tamaño de la cabeza [mm]	60	32	40
Grado de protección IP para cabezal vibratorio	IPX8
Grado de protección IP para convertidor	IPX5
Peso [kg]	19,46	10,35	12,81
Nombre del producto	Vibrador de hormigón de alta frecuencia
Modelo	Residuos sólidos municipales (MSW)-HFCV-50	Residuos sólidos municipales (RSU)-HFCV-60-C	Residuos sólidos municipales (RSU)-HFCV-40-C
Voltaje nominal [V] / Frecuencia [Hz]	230 / 50
Potencia nominal [W]	1500	2000	2000

ES

Tamaño de la cabeza [mm]	50	60	40
Grado de protección IP para cabezal vibratorio	IPX8
Grado de protección IP para convertidor	IPX5
Peso [kg]	16,25	20,55	20,55
Nombre del producto	Vibrador de hormigón de alta frecuencia
Modelo	Residuos sólidos municipales (RSU)-HFCV-50-C
Voltaje nominal [V] / Frecuencia [Hz]	230 / 50
Potencia nominal [W]	1500
Tamaño de la cabeza [mm]	50
Grado de protección IP para cabezal vibratorio	IPX8
Grado de protección IP para convertidor	IPX5
Peso [kg]	17,26

2. Operaciones

1. ADVERTENCIAS:

1. Comprobación de la fuente de alimentación: asegúrese de que la fuente de alimentación del vibrador de hormigón coincida con la fuente de alimentación nominal indicada en el vibrador. Además, confirme que la toma de corriente sea compatible con el enchufe del vibrador.
2. Uso del cable de extensión: si se requiere un cable de extensión, asegúrese de que la sección transversal del cable no sea menor a 1,5 mm². El cable de extensión debe tener una conexión a tierra. El enchufe del cable alargador debe coincidir con el enchufe del vibrador. Asegúrese de que el cable de extensión no esté dañado.
3. Advertencia de calor: NO toque el cabezal vibratorio ni la parte de radiación de calor del convertidor inmediatamente después de que el vibrador deje de funcionar, ya que pueden causar quemaduras.

4. Tiempo de funcionamiento: Nunca opere el vibrador durante más de 3 minutos cuando el cabezal vibratorio no esté sumergido en lodo de cemento.

5. Seguridad del cable y la manguera: si el cable de alimentación o la manguera están gravemente dañados, deje de usar el vibrador inmediatamente. Haga que un profesional calificado lo repare antes de volver a usarlo.

6. Manipulación del vibrador: Nunca mueva, levante ni tire del vibrador tirando del cable de alimentación o del enchufe RCD.
7. Sin modificaciones: NO modifique el vibrador, como reemplazar el enchufe RCD con otro tipo de enchufe.
8. Desconexión de energía: NO desconecte la fuente de alimentación mientras el cabezal vibratorio esté sumergido en lodo de cemento.
9. Uso adecuado: Este vibrador está diseñado únicamente para vibrar lodo de cemento. NO lo utilice para ninguna otra aplicación.

Pasos de operación:

1. Conexión de energía:

○ Conecte el enchufe del vibrador a la toma correspondiente.
- Primero presione el botón "Test" en el enchufe RCD, luego presione "RESET" en el enchufe RCD para verificar si la luz indicadora se enciende. La conexión eléctrica se confirma cuando la luz indicadora se enciende después de presionar el botón "RESET".

1. Prueba de funcionamiento:

- Levante el cabezal vibratorio por la manguera para evitar que toque algún objeto o el suelo.

Realice una prueba de funcionamiento presionando el interruptor ON/OFF en el convertidor. El cabezal vibratorio comenzará a una frecuencia más baja y alcanzará su frecuencia más alta en aproximadamente 5 segundos.

- Después de la prueba de funcionamiento, apague el vibrador utilizando el interruptor de ENCENDIDO/APAGADO en el convertidor.

1. Durante la operación:

- Después de la prueba, el vibrador está listo para su uso. Sumerja lenta y suavemente el cabezal vibratorio en el lodo de cemento durante la operación.

- Después de completar el trabajo, retire lentamente el cabezal vibratorio del lodo de cemento.

1. Postoperatorio:

- Apague el vibrador y desconéctelo de la fuente de alimentación.

○ Inspeccione minuciosamente el vibrador para detectar cualquier daño antes de guardarlo o volver a usarlo.

! ¡ ADVERTENCIA!

Antes de operar su vibrador de concreto, lea atentamente este manual y siga todas las pautas de seguridad. Conserve este manual para futuras consultas.

3. Precauciones y advertencias generales de seguridad

Seguridad en el área de trabajo:

- Área limpia y bien iluminada: Mantenga el área de trabajo limpia y bien iluminada para evitar accidentes.

ES

• Evite atmósferas explosivas: no opere herramientas eléctricas en entornos explosivos, como en presencia de líquidos, gases o polvos inflamables.
• Mantenga a los niños y a las personas cercanas alejados: asegúrese de que los niños y las personas cercanas se encuentren a una distancia segura mientras utiliza la herramienta eléctrica.

Vístete apropiadamente:

• Evite ropa suelta y joyas: No use ropa suelta ni joyas que puedan quedar atrapadas en las piezas móviles.
• Use guantes protectores: Utilice guantes de cuero al manipular la manguera vibradora para proteger sus manos.

Seguridad eléctrica:

• Uso adecuado del enchufe: Los enchufes de las herramientas eléctricas deben coincidir con la toma de corriente. Nunca modifique el enchufe de ninguna manera y no utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.
• Evite superficies conectadas a tierra: Evite el contacto con superficies conectadas a tierra, como tuberías, radiadores, estufas o refrigeradores, para reducir el riesgo de descarga eléctrica.
• Proteja el cable de alimentación: nunca utilice el cable para transportar, tirar o desenchufar la herramienta. Mantenga el cable alejado del calor, aceite, bordes afilados y piezas móviles para evitar daños.
• Utilice cables de extensión adecuados: cuando utilice una herramienta eléctrica al aire libre, utilice un cable de extensión apto para uso en exteriores para reducir el riesgo de descarga eléctrica.

Seguridad personal:

- Manténgase alerta: permanezca siempre atento, use el sentido común y no opere la herramienta eléctrica si está cansado o bajo la influencia de drogas, alcohol o medicamentos.

• Use equipo de protección personal: Utilice siempre protección para los ojos y considere utilizar otro equipo de protección, como una máscara antipolvo, zapatos de seguridad antideslizantes, un casco o protección auditiva, según la situación.
• Evite el arranque involuntario: asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a una fuente de alimentación o paquete de baterías, o al levantar o transportar la herramienta.
• Retire las herramientas de ajuste: retire todas las llaves de ajuste o las llaves inglesas antes de encender la herramienta eléctrica.
• Mantenga el equilibrio: mantenga siempre una posición y un equilibrio adecuados para evitar caídas.

Uso y cuidado de herramientas eléctricas:

• Compruebe el funcionamiento del interruptor: no utilice la herramienta eléctrica si el interruptor no la enciende y apaga correctamente.
• Desconecte la alimentación cuando no esté en uso: Desenchufe la herramienta o retire la batería antes de ajustar, cambiar accesorios o guardar la herramienta eléctrica.
• Almacene de forma segura: mantenga las herramientas eléctricas inactivas fuera del alcance de los niños y no permita que personas no capacitadas las operen.
• Mantenimiento de la herramienta: Si el cable de alimentación o sus fundas protectoras están dañados, deje de usar la herramienta inmediatamente y haga que una persona calificada la repare.
• Siga las instrucciones del fabricante: utilice la herramienta, los accesorios y las brocas de acuerdo con las instrucciones del fabricante, teniendo en cuenta las condiciones de trabajo y la tarea en cuestión. El uso de la herramienta para fines no previstos puede crear situaciones peligrosas.

Servicio:

- Servicio calificado: haga que su herramienta eléctrica sea reparada por un técnico calificado que utilice únicamente piezas de repuesto idénticas.

! ¡ ADVERTENCIA!

Las precauciones e instrucciones de seguridad proporcionadas en este manual no pueden cubrir todas las posibles situaciones que puedan surgir. Es responsabilidad del operador aplicar el sentido común y la precaución durante la operación, ya que estos factores no pueden incorporarse en el manual, sino que deben ser aplicados por el operador.

4. Características generales del producto

1. Motor integrado en el cabezal vibratorio. No es necesario ningún motor externo adicional, mucho más fácil y seguro para los operadores.
2. Se utiliza un potente motor magnético permanente para lograr una mayor eficiencia.
3. La alta frecuencia y la fuerza excitada producen un excelente rendimiento de vibración.
4. Se puede conectar directamente a la alimentación monofásica.
5. No hay eje de rotación dentro de la manguera. Por lo tanto, la sensación en los brazos y las manos del operador es mucho más cómoda.
6. Se ha incorporado una protección para evitar que el cabezal vibratorio se atasque durante el funcionamiento.

7. La protección térmica está diseñada para evitar que el motor se sobrecaliente durante el funcionamiento sin carga.

8. Mayor vida útil y menor nivel de ruido.

5. Estructura del producto

Residuos sólidos

municipales de

alta frecuencia

(HFCV-60)

Residuos sólidos

municipales

(MSW)-HFCV-32

Residuos sólidos

municipales

(MSW)-HFCV-40

Residuos sólidos

municipales

(MSW)-HFCV-50

municipales

HFCV-60-C

(RSU)-

municipales

HFCV-40-C

(RSU)-

municipales

HFCV-50-C

(RSU)-

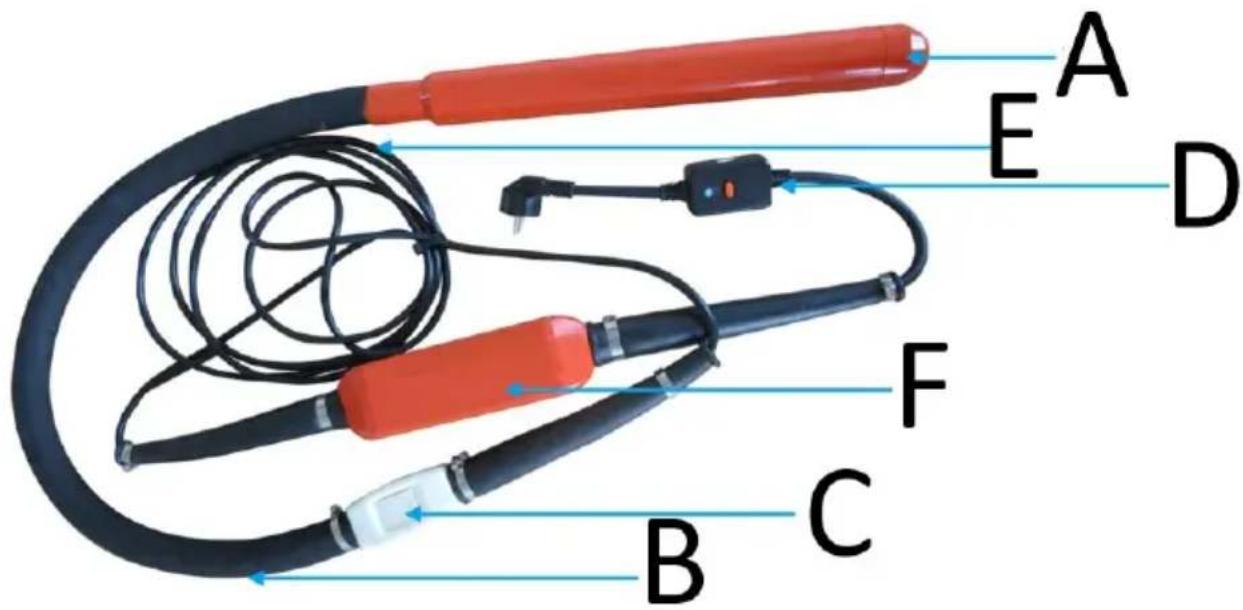

A

Cabezal vibratorio

B Manguera
C ENCENDIDO/APAGADO
D Enchufe RCD
E Cable de alimentación
F Convertidor

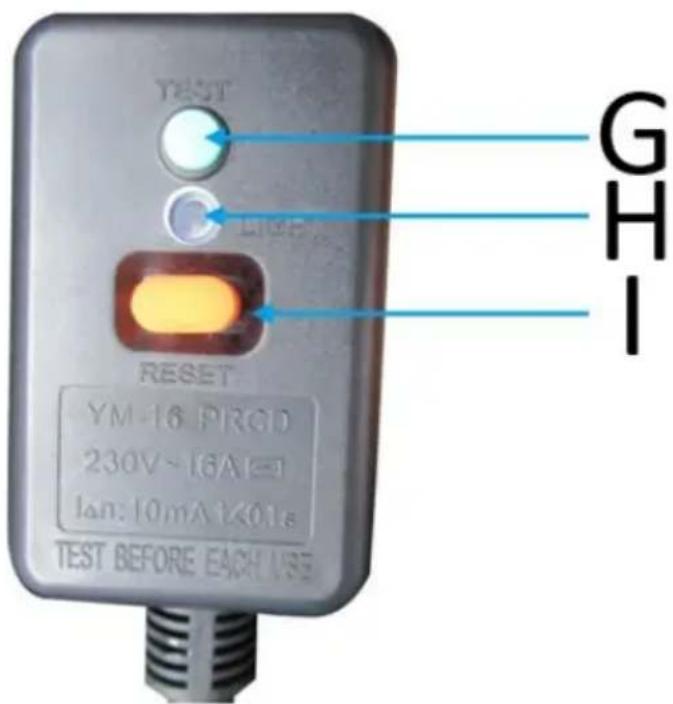

G Prueba
H Indicador
I Reiniciar
