NAUDOJIMO INSTRUKCIJA HFCV-40 MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra jpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

1. Techniniai duomenys

Parametras aprašymas	Parametras vertė
Produkto pavadinimas	Aukšto dažnio betono vibratorius
Modelis	MSW-HFCV-60	MSW-HFCV-32	MSW-HFCV-40
Nominali įtampa [V~] / dažnis [Hz]	230 / 50
Nominali galia [W]	2000	1000	1200
Galvos dydis [mm]	60	32	40
Vibracinės galvutės apsaugos klasė IP	IPX8
Keitiklio apsaugos reitingas IP	IPX5
Svoris [kg]	19,46	10,35	12,81
Produkto pavadinimas	Aukšto dažnio betono vibratorius
Modelis	MSW-HFCV-50	MSW-HFCV-60-C	MSW-HFCV-40-C
Nominali įtampa [V~] / dažnis [Hz]	230 / 50
Nominali galia [W]	1500	2000	2000
Galvos dydis [mm]	50	60	40
Vibracinės galvutės apsaugos klasė IP	IPX8
Keitiklio apsaugos reitingas IP	IPX5
Svoris [kg]	16,25	20,55	20,55
Produkto pavadinimas	Aukšto dažnio betono vibratorius
Modelis	MSW-HFCV-50-C
Nominali įtampa [V~] / dažnis [Hz]	230 / 50
Nominali galia [W]	1500
Galvos dydis [mm]	50
Vibracinės galvutės apsaugos klasė IP	IPX8
Keitiklio apsaugos reitingas IP	IPX5
Svoris [kg]	17,26

2. Operacijos

! JSPÉJIMAI:

1. Maitinimo patikrinimas: jsitikinkite, kad betono vibratoriaus maitinimas atitinka vardinį maitinimo šaltinį, nurodytą ant vibratoriaus. Taip pat jsitikinkite, kad maitinimo lizdas yra suderinamas su vibratoriaus kištuku.
2. Prailginimo kabelio naudojimas: jei reikalingas ilgintuvas, įsitikinkite, kad jo skerspjūvio plotas yra ne mažesnis nei 1,5 mm². Prailginimo kabelis turi turėti jžeminimo jungtį. Prailginimo kabelio lizdas turi atitikti vibratoriaus kištuką. Įsitikinkite, kad ilgintuvas nepažeistas.
3. Jspėjimas apie karštį: NElieskite vibruojančios galvutės arba keitiklio šilumos spinduliavimo dalies iškart po to, kai vibratorius nustoja veikti, nes galite nudeginti.
4. Veikimo laikas: Niekada nenaudokite vibratoriaus ilgiau nei 3 minutes, kai vibracinė galvutė nėra panardinta į cementinį purvą.
5. Kabelių ir žarnų sauga: jei maitinimo kabelis arba žarna yra labai pažeisti, nedelsdami nustokite naudoti vibratorių. Prieš vėl naudodami, leiskite jį suremontuoti kvalifikuotam specialistui.
6. Naudojimasis vibratoriumi: Niekada nejudinkite, nekelkite ir netraukite vibratoriaus traukdami jo maitinimo laidą arba RCD kištuką.

7. Jokių modifikacijų: NEKEISKITE vibratoriaus, pvz., nekeiskite RCD kištuko kito tipo kištuku.

8. Maitinimo atjungimas: NEATJUNKITE maitinimo šaltinio, kol vibruojanti galvutė yra panardinta į cementinį purvą.

9. Tinkamas naudojimas: Šis vibratorius skirtas tik vibruojančiam cementiniam purvui. NENAUDOKITE jo jokioms kitoms programoms.

Veikimo žingsniai:

1. Maitinimo jungtis:

○ Vibratoriaus kištuką prijunkite prie atitinkamo lizdo.
o Pirmiausia paspauskite mygtuką „Test“ ant RCD kištuko, tada paspauskite „RESET“ ant RCD kištuko, kad patikrintumėte, ar užsidega indikatoriaus lemputė. Maitinimo prijungimas patvirtinamas, kai paspaudus mygtuką „RESET“ užsidega indikatoriaus lemputė.

2. Bandomasis paleidimas:

• Pakelkite vibruojančią galvutę už žarnos, kad ji neliestų jokių daiktų ar žemės.
• Atlikite bandomajį paleidimą paspausdami keitiklio ON/OFF jungiklj. Vibruojanti galvutė pradės veikti žemesniu dažniu ir pasieks didžiausią dažnį maždaug per 5 sekundes.
  o Po bandomojo paleidimo išjunkite vibratorių naudodami keitiklio ON/OFF jungiklj.

3. Eksploatacijos metu:

o Po bandomojo paleidimo vibratorius yra paruoštas naudoti. Veikimo metu lėtai ir švelniai panardinkite vibruojančią galvutę i cementinį purvą.
○ Baigę darbą lėtai ištraukite vibruojančią galvutę iš cementinio purvo.

4. Po operacijos:

o Išjunkite vibratorių ir atjunkite jį nuo maitinimo šaltinio.
- Kruopščiai patikrinkite, ar vibratorius nepažeistas, prieš ji sandėliuodami arba vėl naudodami.

! JSPĖJIMAS!

Prieš naudodami betoninį vibratorių, atidžiai perskaitykite šį vadovą ir laikykitės visų saugos nurodymų. Išsaugokite šį vadovą ateityje.

3. Bendrosios saugos priemonės ir įspėjimai

Darbo zonos sauga:

• Švari ir gerai apšviesta vieta: Kad išvengtumėte nelaimingų atsitikimų, darbo vieta turi būti švari ir gerai apšviesta.
• Venkite sprogių atmosferų: nenaudokite elektrinių įrankių sprogioje aplinkoje, pvz., ten, kur yra degių skysčių, dujų ar dulkių.
• Saugokite vaikus ir pašalinius asmenis: Naudodami elektrinį įrankį pasirūpinkite, kad vaikai ir pašaliniai asmenys būtų saugiu atstumu.

Tinkamai apsirengti:

• Venkite laisvų drabužių ir papuošalų: Nedėvėkite laisvų drabužių ar papuošalų, kurie gali įstrigti judančiose dalyse.
• Mūvėkite apsaugines pirštines: dirbdami su vibratoriaus žarna naudokite odines pirštines, kad apsaugotumėte rankas.

Elektros sauga:

• Tinkamas kištuko naudojimas: Elektrinio įrankio kištukai turi atitikti lizdą. Niekada jokiu būdu nemodifikuokite kištuko ir nenaudokite adapterių kištukų su įžemintais (įžemintais) elektriniais įrankiais.
• Venkite jžemintų paviršių: venkite kontakto su jžemintais paviršiais, tokiais kaip vamzdžiai, radiatoriai, viryklės ar šaldytuvai, kad sumažintumėte elektros smūgio riziką.
• Apsaugokite maitinimo laidą: Niekada nenaudokite laido įrankiui nešti, traukti ar atjungti nuo elektros tinklo. Saugokite laidą nuo karščio, alyvos, aštrių briaunų ir judančių dalių, kad nepažeistumėte.
• Naudokite tinkamus ilginamuosius laidus: kai naudojate elektrinį įrankį lauke, naudokite ilginamąjį laidą, skirtą naudoti lauke, kad sumažintumėte elektros smūgio riziką.

Asmeninis saugumas:

• Būkite budrūs: visada būkite atidūs, vadovaukitės sveiku protu ir nenaudokite elektrinio įrankio, jei esate pavargę arba apsvaigę nuo narkotikų, alkoholio ar vaistų.
• Dévěkite asmenines apsaugos priemones: priklausomai nuo situacijos visada dévěkite akių apsaugą ir apsvarstykite galimybę naudoti kitas apsaugos priemones, pvz., dulkių kaukę, neslystančius apsauginius batus, kietąją kepurę arba klausos apsaugos priemones.
• Apsaugokite nuo netyčinio užvedimo: prieš prijungdami prie maitinimo šaltinio ar akumuliatoriaus arba paimdami ar nešdami įrankį jsitikinkite, kad jungiklis yra išjungtoje padėtyje.
• Nuimkite reguliavimo įrankius: prieš jjungdami elektrinį įrankį nuimkite visus reguliavimo raktus arba veržliarakčius.
• Išlaikykite pusiausvyrą: Visada stovėkite tinkamai ir laikykite pusiausvyrą, kad išvengtumėte kritimo.

Elektrinio jrankio naudojimas ir priežiūra:

• Patikrinkite jungiklio veikimą: nenaudokite elektrinio įrankio, jei jungiklis jo tinkamai nejjungia ir išjungia.
• Atjunkite maitinimą, kai nenaudojate: prieš reguliuodami, keisdami priedus arba padėdami įrankį, atjunkite įrankį arba išimkite akumuliatorių.
• Laikykite saugiai: Nenaudoamus elektrinius jrankius laikykite vaikams nepasiekiamoje vietoje ir neleiskite jais naudotis neapmokytiems asmenims.
• Įrankio priežiūra: Jei pažeistas maitinimo laidas arba jo apsauginės movos, nedelsdami nustokite naudoti įrankį ir leiskite jį suremontuoti kvalifikuotam asmeniui.
• Laikykitės gamintojo nurodymų: naudokite įrankį, priedus ir antgalius pagal gamintojo instrukcijas, atsižvelgdami į darbo sąlygas ir atliekamą užduotį. Naudojant įrankį nenumatytiems tikslams, gali susidaryti pavojingos situacijos.

Paslauga:

- Kvalifikuotas aptarnavimas: leiskite savo elektrinj įrankį aptarnauti kvalifikuotam remontininkui, naudojant tik identiškas atsargines dalis.

! JSPĖJIMAS!

Šiame vadove pateiktos saugos priemonės ir instrukcijos negali apimti visų galimų situacijų, kurios gali kilti. Naudotojas privalo laikytis sveiko proto ir atsargumo veikimo metu, nes šie veiksniai negali būti įtraukti į vadovą, bet operatorius turi juos įgyvendinti.

4. Bendrosios produkto savybės

1. Variklis integruotas j vibracinę galvutę. Nereikia jokio papildomo išorinio variklio, daug lengviau ir saugiau operatoriams.

2. Siekiant didesnio efektyvumo, naudojamas galingas nuolatinis magnetinis variklis.

3. Didelis dažnis ir sužadinta jėga užtikrina puikų vibracijos efektyvumą.

4. Jj galima tiesiogiai prijungti prie vienfazio maitinimo.
5. Žarnos viduje nėra sukimosi veleno. Todėl operatoriaus rankų ir rankų jausmas yra daug patogesnis.
6. Apsauga sukurta taip, kad vibruojanti galvutė neužstrigtų veikimo metu.
7. Šiluminė apsauga sukurta siekiant apsaugoti variklj nuo perkaitimo veikiant be apkrovos.
8. Ilgesnis tarnavimo laikas ir mažesnis triukšmo lygis.

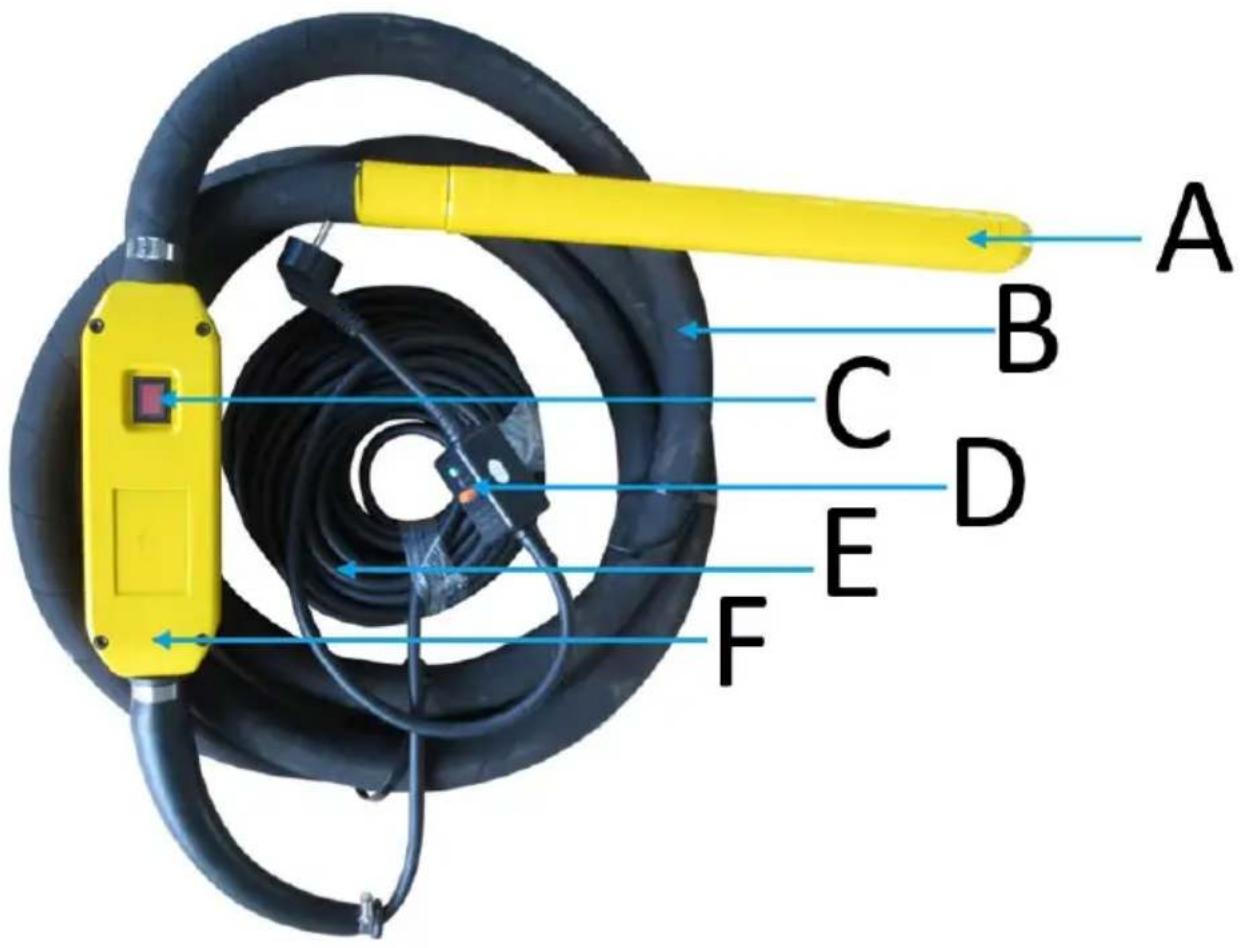

5. Produkto struktūra

MSW-HFCV-60

MSW-HFCV-32

MSW-HFCV-40

MSW-HFCV-50

A B C D E F

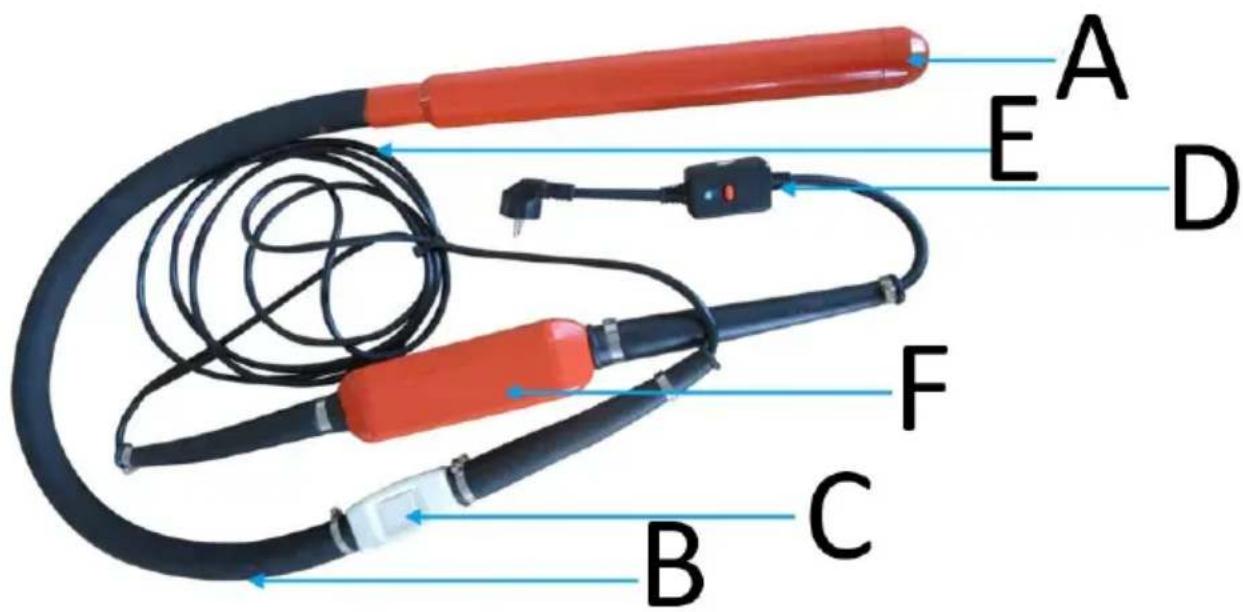

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

A E D F C B B

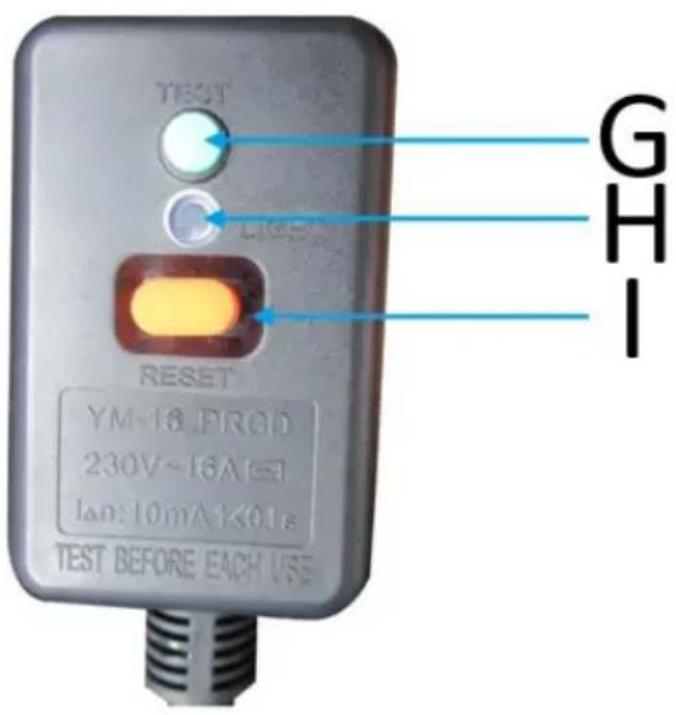

aš Nustatyti iš naujo
