Produkttyp	Högfrekvent betongvibrator
Märke	MSW
Modell	HFCV-40
Märkspänning	230 V / 50 Hz
Märkeffekt	1200 W
Vibratorhuvudets storlek	40 mm
Kapslingsklass (huvud)	IPX8
Kapslingsklass (omvandlare)	IPX5
Vikt	12,81 kg
Motor	Inbyggd i huvudet, permanentmagnet
Strömförsörjningstyp	Direkt enfas
Huvudfunktioner	Betongvibration, hög frekvens, blockering skydd, termiskt skydd
Elsäkerhet	RCD-kontakt med knapparna Test och Reset
Slanglängd	Ej specificerad (uppskattningsvis ~3-6 m)
Huvudmaterial	Rostfritt stål (uppskattning)
Användning	Betongarbete, byggarbetsplatser
Underhåll och rengöring	Rengör med fuktig trasa, kontrollera kablar och RCD-kontakten regelbundet
Reservdelar och reparerbarhet	Kontakta en auktoriserad MSW-service för delar och reparationer
Allmän information	Manual tillgänglig som PDF på notice-facile.com

Vanliga frågor - HFCV-40 MSW

Hur ansluter jag vibratorn HFCV-40?

Anslut kontakten till ett 230 V-uttag. Tryck först på knappen Test på RCD-kontakten, sedan på Reset. Indikatorn ska tändas för att bekräfta anslutningen.

Vad gör jag om vibratorhuvudet inte startar?

Kontrollera att RCD-kontakten är ordentligt ansluten och att indikatorn lyser. Se till att strömbrytaren PÅ/AV är i PÅ-läget. Om problemet kvarstår, kontakta en fackman.

Kan jag använda vibratorn utan att sänka ner huvudet?

Nej, kör inte vibratorhuvudet i luft mer än 3 minuter för att undvika överhettning. Det måste alltid vara nedsänkt i betong eller cementbruk.

Hur rengör jag vibratorn efter användning?

Koppla bort apparaten. Rengör huvudet och slangen med rent vatten och en mjuk trasa. Doppa inte omvandlaren i vatten. Torka noggrant före förvaring.

Vad är vikten på modell HFCV-40?

Vikten är cirka 12,81 kg.

Vad är motorns effekt?

Motorn har en märkeffekt på 1200 W.

Är nätsladden utbytbar?

Ja, men byte måste utföras av en kvalificerad reparatör för att garantera säkerheten. Använd endast identiska reservdelar.

Vad betyder IPX8-klassningen?

Klassningen IPX8 innebär att vibratorhuvudet är skyddat mot långvarig nedsänkning i vatten, lämplig för betongarbete.

Kan vibratorn användas med en förlängningssladd?

Ja, använd en förlängningssladd avsedd för utomhusbruk, med minst 1,5 mm² area och jordanslutning.

Var hittar jag den fullständiga manualen?

Den fullständiga manualen finns gratis som PDF på notice-facile.com. Använd sökfunktionen för att hitta modell MSW HFCV-40.

BRUKSANVISNING HFCV-40 MSW

Klæd dig ordentligt på:

Sikkerhet på arbeidsområdet:

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

1. Tekniska data

Parameter beskrivning	Parameter värde
Produktnamn	Högfrekvent betongvibrator
Modell	MSW-HFCV-60	MSW-HFCV-32	MSW-HFCV-40
Märkspänning [V~] / Frekvens [Hz]	230 / 50
Nominell effekt [W]	2000	1000	1200
Huvudstorlek [mm]	60	32	40
Skyddsklass IP för vibrationshuvud	IPX8
Skyddsklass IP för omvandlare	IPX5
Vikt [kg]	19,46	10,35	12,81
Produktnamn	Högfrekvent betongvibrator
Modell	MSW-HFCV-50	MSW-HFCV-60-C	MSW-HFCV-40-C
Märkspänning [V~] / Frekvens [Hz]	230 / 50
Nominell effekt [W]	1500	2000	2000
Huvudstorlek [mm]	50	60	40
Skyddsklass IP för vibrationshuvud	IPX8
Skyddsklass IP för omvandlare	IPX5
Vikt [kg]	16,25	20,55	20,55
Produktnamn	Högfrekvent betongvibrator
Modell	MSW-HFCV-50-C
Märkspänning [V~] / Frekvens [Hz]	230 / 50
Nominell effekt [W]	1500
Huvudstorlek [mm]	50
Skyddsklass IP för vibrationshuvud	IPX8
Skyddsklass IP för omvandlare	IPX5
Vikt [kg]	17,26

2. Operationer

▲ 1 . WARNINGAR:

1. Kontroll av strömförsörjning: Se till att strömförsörjningen för betongvibratorn matchar den märkström som anges på vibratorn. Kontrollera också att eluttaget är kompatibelt med vibratorns kontakt.
2. Användning av förlängningskabel: Om en förlängningskabel krävs, se till att kabelns tvärsnittsarea inte är mindre än 1,5 mm ^2 . Förlängningskabeln måste ha jordanslutning. Uttaget på förlängningskabeln måste matcha vibratorns stickpropp. Se till att förlängningskabeln är oskadad.
3. Värmevarning: Rör INTE det vibrerande huvudet eller värmestrålningsdelen av omvandlaren omedelbart efter att vibratorn slutat gå, eftersom de kan orsaka brännskador.
4. Drifttid: Använd aldrig vibratorn i mer än 3 minuter när det vibrerande huvudet inte är nedsänkt i cementlera.
5. Kabel- och slangsäkerhet: Om strömkabeln eller slangen är allvarligt skadad, sluta omedelbart att använda vibratorn. Låt en kvalificerad fackman reparera den innan du använder den igen.
6. Hantera vibratorn: Flytta, lyft eller dra aldrig vibratorn genom att dra i strömkabeln eller RCD-kontakten.

7. Inga ändringar: Modifiera INTE vibratorn, som att byta ut RCD-kontakten med en annan typ av kontakt.

8. Strömavstängning: Koppla INTE från strömförsörjningen medan det vibrerande huvudet är nedsänkt i cementlera.

9. Korrekt användning: Denna vibrator är endast avsedd för vibrerande cementlera. Använd den INTE för andra applikationer.

Driftssteg:

1. Strömanslutning:

• Anslut vibratorns kontakt till lämpligt uttag.
• Tryck först på "Test"-knappen på RCD-kontakten, tryck sedan på "RESET" på RCD-kontakten för att kontrollera om indikatorlampan tänds. Strömanslutningen bekräftas när indikatorlampan lyser efter att du tryckt på "RESET"-knappen.

2. Provkörning:

• Lyft upp det vibrerande huvudet i slangen för att förhindra att det vidrör några föremål eller marken.
• Utför en provkörning genom att trycka på ON/OFF-knappen på omvandlaren. Vibrationshuvudet startar vid en lägre frekvens och när sin högsta frekvens inom cirka 5 sekunder.
• Efter provkörningen, stäng av vibratorn med ON/OFF-knappen på omvandlaren.

3. Under drift:

• Efter provkörningen är vibratorn klar att användas. Sänk långsamt och försiktigt ner det vibrerande huvudet i cementleran under drift.
• Efter att ha slutfört jobbet, dra långsamt ut det vibrerande huvudet ur cementleran.

4. After operation:

○ Stäng av vibratorn och koppla bort den från strömförsörjningen.
- Inspektera vibratorn noggrant för eventuella skador innan den förvaras eller används igen.

▲ I . WARNING!

Innan du använder din betongvibrator, läs denna bruksanvisning noggrant och följ alla säkerhetsriktlinjer. Spara denna handbok för framtida referens.

3. Allmänna säkerhetsföreskrifter och varningar

Säkerhet på arbetsområdet:

• Rent och väl upplyst område: Håll arbetsområdet rent och väl upplyst för att förhindra olyckor.
• Undvik explosiv atmosfär: Använd inte elverktyg i explosiva miljöer, som i närvaro av brandfarliga vätskor, gaser eller damm.
• Håll barn och åskådare borta: Se till att barn och åskådare befinner sig på säkert avständ när du använder elverktyget.

Klä dig rätt:

• Undvik löst sittande kläder och smycken: Bär inte löst sittande kläder eller smycken som kan fastna i rörliga delar.
• Använd skyddshandskar: Använd läderhandskar när du hanterar vibratorslangen för att skydda dina händer.

Elsäkerhet:

• Korrekt kontaktanvändning: Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten på något sätt och använd inte adapterkontakter med jordade (jordade) elverktyg.
• Undvik jordade ytor: Undvik kontakt med jordade ytor, såsom rör, radiatorer, spisar eller kylskåp, för att minska risken för elektriska stötar.
• Skydda nätsladden: Använd aldrig sladden för att bära, dra eller dra ur verktyget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar för att förhindra skador.
• Använd lämpliga förlängningssladdar: När du använder ett elverktyg utomhus, använd en förlängningssladd som är klassad för utomhusbruk för att minska risken för elektriska stötar.

Personlig säkerhet:

• Var uppmärksam: Var alltid uppmärksam, använd sunt förnuft och använd inte elverktyget om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd personlig skyddsutrustning: Bär alltid ögonskydd och överväg att använda annan skyddsutrustning som en dammmask, halkfria skyddsskor, en hjälm eller hörselskydd, beroende på situationen.
• Förhindra oavsiktlig start: Se till att strömbrytaren är i avstängt läge innan du ansluter till en strömkälla eller batteripaket, eller när du plockar upp eller bär verktyget.
• Ta bort justeringsverktyg: Ta bort alla justeringsnycklar eller skiftnycklar innan du slår på elverktyget.
• Behåll balans: Håll alltid rätt fotfäste och balans för att undvika fall.

Användning och skötsel av elverktyg:

- Kontrollera strömbrytarens funktion: Använd inte elverktyget om strömbrytaren inte slår på och av på rätt sätt.

• Koppla från strömmen när det inte används: Koppla bort verktyget eller ta bort batteripaketet innan du justerar, byter tillbehör eller förvarar det.
• Förvara på ett säkert sätt: Förvara inaktiva elverktyg utom räckhåll för barn och låt inte otränade personer använda dem.
• Underhåll verktyget: Om strömkabeln eller dess skyddshylsor är skadade, sluta använda verktyget omedelbart och låt en kvalificerad person reparera det.
• Följ tillverkarens instruktioner: Använd verktyget, tillbehören och bitarna enligt tillverkarens instruktioner, med hänsyn till arbetsförhållandena och den aktuella uppgiften. Att använda verktyget för oavsiktliga ändamål kan skapa farliga situationer.

Service:

- Kvalificerad service: Låt ditt elverktyg servas av en kvalificerad reparatör som endast använder identiska reservdelar.

▲ ! . WARNING!

Säkerhetsföreskrifterna och instruktionerna i denna handbok kan inte täcka alla möjliga situationer som kan uppstå. Det är operatörens ansvar att tillämpa sunt förnuft och försiktighet under drift, eftersom dessa faktorer inte kan byggas in i manualen utan måste utövas av operatören.

4. Produktens allmänna egenskaper

1. Motor integrerad i vibrationshuvudet. Ingen extra extern motor behövs, mycket enklare och säkert för förarna.
2. Kraftfull permanentmagnetmotor används för högre effektivitet.

3. Hög frekvens och exciterad kraft leder till utmärkt vibrationsprestanda.

4. Den kan anslutas till enfasström direkt.

5. Det finns ingen rotationsaxel inuti slangen. Därför är känslan för operatörens armar och händer mycket bekvämare.
6. Skyddet är byggt för att förhindra att det vibrerande huvudet fastnar under drift.
7. Termiskt skydd är byggt för att förhindra att motorn överhettas under tomgångskörning.
8. Längre livslängd och lägre ljudnivå.

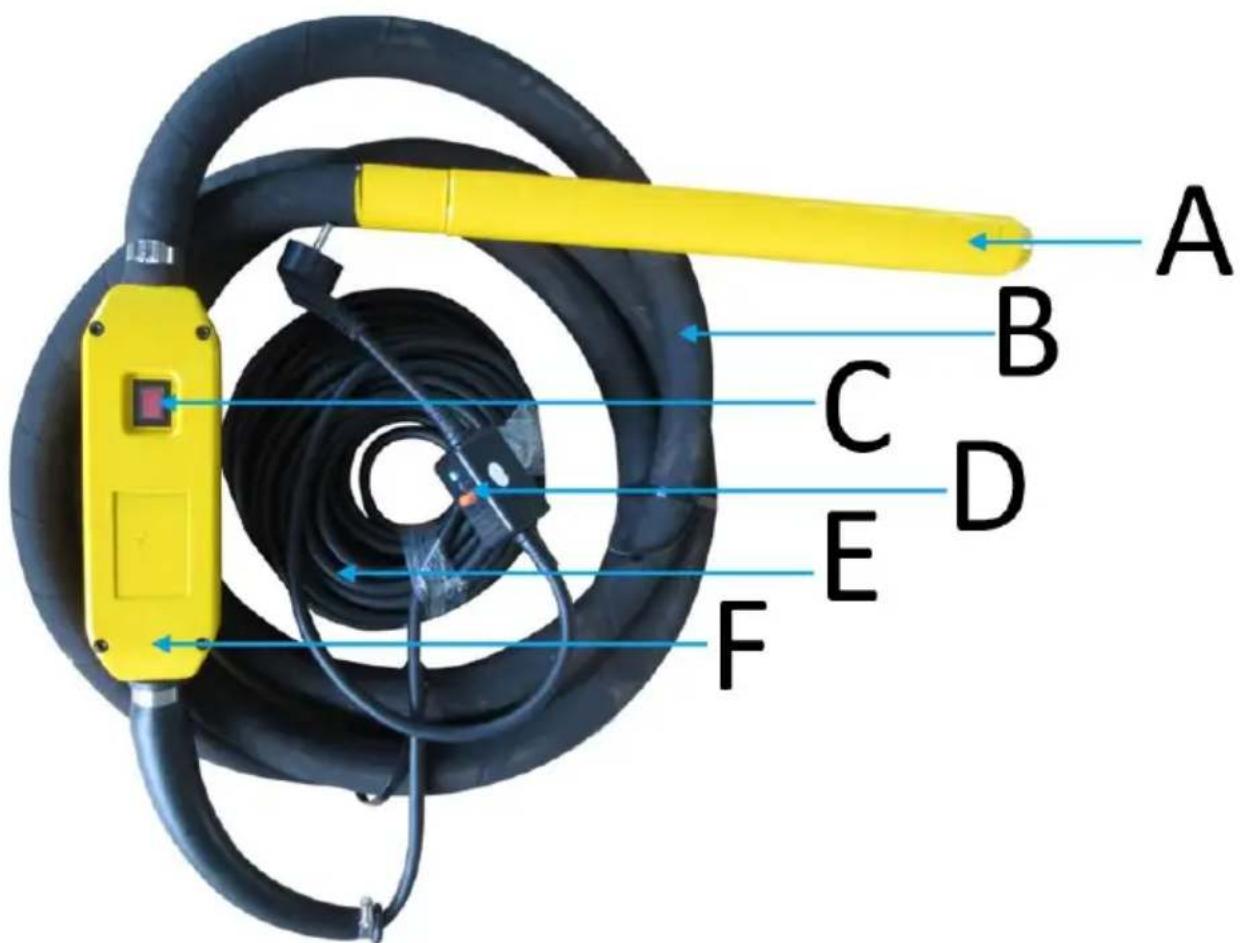

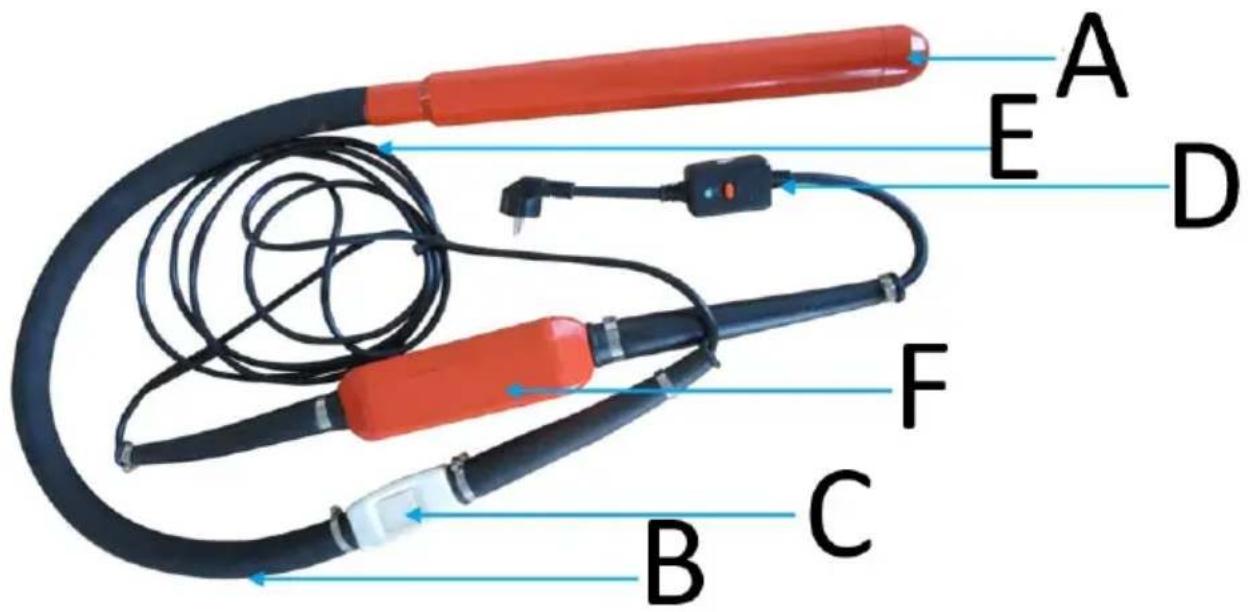

5. Produktstruktur

MSW-HFCV-60

MSW-HFCV-32

MSW-HFCV-40

MSW-HFCV-50

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

A Vibrerande huvud

B Slang

C PÅ/AV

D RCD-kontakt

E Strömkabel

F Omvandlare

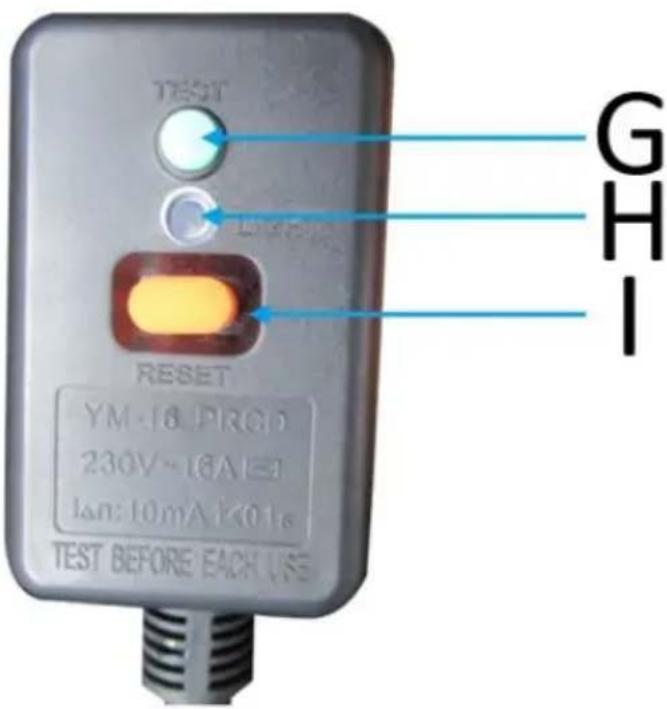

G Testa

H Indikator

I Återställa
