BRUGSANVISNING HFCV-40 MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

1. Tekniske data

værdi beskrivelse	værdi værdi
Produktnavn	Højfrekvent betonvibrator
Model	MSW-HFCV-60	MSW-HFCV-32	MSW-HFCV-40
Nominel spænding [V] /Frekvens [Hz]	230 / 50
Nominel effekt[W]	2000	1000	1200
Hovedstørrelse [mm]	60	32	40
Beskyttelsesklasse IP for vibrationshoved	IPX8
Beskyttelsesklasse IP for konverter	IPX5
Vægt [kg]	19,46	10,35	12,81
Produktnavn	Højfrekvent betonvibrator
Model	MSW-HFCV-50	MSW-HFCV-60-C	MSW-HFCV-40-C
Nominel spænding [V] /Frekvens [Hz]	230 / 50
Nominel effekt[W]	1500	2000	2000
Hovedstørrelse [mm]	50	60	40
Beskyttelsesklasse IP for vibrationshoved	IPX8
Beskyttelsesklasse IP for konverter	IPX5
Vægt [kg]	16,25	20,55	20,55
Produktnavn	Højfrekvent betonvibrator
Model	MSW-HFCV-50-C
Nominel spænding [V] /Frekvens [Hz]	230 / 50
Nominel effekt[W]	1500
Hovedstørrelse [mm]	50
Beskyttelsesklasse IP for vibrationshoved	IPX8
Beskyttelsesklasse IP for konverter	IPX5
Vægt [kg]	17,26

2. Operationer

▲ 1 . ADVARSLER:

1. Kontrol af strømforsyningen: Sørg for, at strømforsyningen til betonvibratoren svarer til den nominelle strømforsyning, der er angivet på vibratoren. Kontroller også, at stikkontakten er kompatibel med vibratorens stik.
2. Brug af forlængerkabel: Hvis der er brug for et forlængerkabel, skal du sikre dig, at kablets tværsnitsareal ikke er mindre end 1,5 mm². Forlængerkablet skal have en jordforbindelse. Stikket på forlængerledningen skal passe til vibratorens stik. Sørg for, at forlængerkablet er ubeskadiget.
3. Advarsel om varme: Rør IKKE ved det vibrerende hoved eller den varmestrålende del af konverteren umiddelbart efter, at vibratoren er stoppet, da det kan medføre forbrændinger.
4. Driftstid: Brug aldrig vibratoren i mere end 3 minutter, når vibrationshovedet ikke er nedsænket i cementmudder.
5. Sikkerhed for kabel og slange: Hvis strømkablet eller slangen er alvorligt beskadiget, skal du straks holde op med at bruge vibratoren. Få den repareret af en kvalificeret fagmand, før du bruger den igen.

6. Händtering af vibratoren: Flyt, løft eller træk aldrig vibratoren ved at trække i strømkablet eller RCD-stikket.

7. Ingen ændringer: Der må IKKE foretages ændringer på vibratoren, f.eks. udskiftning af RCD-stikket med en anden type stik.

8. Afbrydelse af strømforsyningen: Afbryd IKKE strømforsyningen, mens vibrationshovedet er nedsænket i cementmudder.
9. Korrekt brug: Denne vibrator er udelukkende beregnet til at vibrere cementmudder. Brug den IKKE til andre formål.

Trin for betjening:

1. Strømtislutning:

• Sæt vibratorens stik i den rigtige stikkontakt.
• Tryk først på "Test"-knappen på RCD-stikket, og tryk derefter på "RESET" på RCD-stikket for at kontrollere, om indikatorlampen tændes. Strømforbindelsen er bekræftet, när indikatorlampen lyser efter tryk på "RESET"-knappen.

2. Prøvekørsel:

• Løft vibrationshovedet i slangen for at undgå, at det rører ved genstande eller jorden.
  ○ Udfør en prøvekørsel ved at trykke på ON/OFF-kontakten på konverteren. Det vibrerende hoved starter med en lavere frekvens og når sin højeste frekvens inden for ca. 5 sekunder.
• Efter prøvekørslen slukkes vibratoren ved hjælp af ON/OFF-kontakten på omformeren.

3. Under drift:

- Efter prøvekørslen er vibratoren klar til brug. Sænk langsomt og forsigtigt vibrationshovedet ned i cementmudderet under arbejdet.

- Når du er færdig med arbejdet, skal du langsomt trække vibrationshovedet ud af cementmudderet.

4. Efter operationen:

- Sluk for vibratoren, og afbryd den fra strømforsyningen.

- Undersøg vibratoren grundigt for eventuelle skader, før du opbevarer eller bruger den igen.

▲ I . ADVARSEL!

Før du tager din betonvibrator i brug, skal du læse denne manual omhyggeligt og følge alle sikkerhedsanvisninger. Gem denne manual til senere brug.

3. Generelle

Sikkerhed i arbejdsområdet:

• Rent og godt oplyst område: Hold arbejdsområdet rent og godt oplyst for at forebygge ulykker.
• Undgå eksplosive atmosfærer: Brug ikke elværktøj i eksplosive miljøer, f.eks. i nærheden af brandfarlige væsker, gasser eller støv.
• Hold børn og tilskuere væk: Sørg for, at børn og andre tilskuere er på sikker afstand, når du bruger elværktøjet.

- Undgå løstsiddende tøj og smykker: Bær ikke løstsiddende tøj eller smykker, der kan komme i klemme i bevægelige dele.

- Brug beskyttelseshandsker: Brug læderhandsker, när du håndterer vibratorslangen, for at beskytte dine hænder.

Elektrisk sikkerhed:

• Korrekt brug af stik: Elværktøjets stik skal passe til stikkontakten. Du må aldrig ændre stikket på nogen måde, og du må ikke bruge adapterstik med jordet elværktøj.
• Undgå jordforbundne overflader: Undgå kontakt med overflader med jordforbindelse, f.eks. rør, radiatorer, komfurer eller køleskabe, for at mindske risikoen for elektrisk stød.
• Beskyt netledningen: Brug aldrig ledningen til at bære, trække eller trække stikket ud af værktøjet. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele for at undgå skader.
• Brug egnede forlængerledninger: Når du bruger et elværktøj udendørs, skal du bruge en forlængerledning, der er beregnet til udendørs brug, for at reducere risikoen for elektrisk stød.

Personlig sikkerhed:

• Vær opmærksom: Vær altid opmærksom, brug din sunde fornuft, og betjen ikke elværktøjet, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
• Brug personlige værnemidler: Brug altid øjenbeskyttelse, og overvej at bruge andre værnemidler som f.eks. støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, afhængigt af situationen.
• Undgå utilsigtet start: Sørg for, at kontakten er i slukket position, før du slutter den til en strømkilde eller en batteripakke, eller når du samler værktøjet op eller bærer det.
• Fjern justeringsværktøjer: Fjern eventuelle justeringsnøgler eller skruenøgler, før du tænder for elværktøjet.
• Bevar balancen: Bevar altid fodfæstet og balancen for at undgå fald.

Brug og pleje af elværktøj:

• Tjek kontaktens funktionalitet: Brug ikke elværktøjet, hvis kontakten ikke tænder og slukker korrekt.
• Afbryd strømmen, når den ikke er i brug: Tag stikket ud af stikkontakten, eller tag batteriet ud, før du justerer, skifter tilbehør eller opbevarer elværktøjet.
• Opbevares sikkert: Opbevar inaktivt elværktøj uden for børns rækkevidde, og lad ikke uuddannede personer betjene det.
• Vedligehold værktøjet: Hvis strømkablet eller dets beskyttelseshylster er beskadiget, skal du straks holde op med at bruge værktøjet og få det repareret af en kvalificeret person.
• Følg producentens anvisninger: Brug værktøjet, tilbehøret og bitsene i henhold til producentens anvisninger under hensyntagen til arbejdsforholdene og den aktuelle opgave. Brug af værktøjet til utilsigtede formål kan skabe farlige situationer.

Service:

- Kvalificeret service: Få dit elværktøj serviceret af en kvalificeret reparatør, der kun bruger identiske reservedele.

▲ I . ADVARSEL!

Sikkerhedsforanstaltningerne og instruktionerne i denne manual kan ikke dække alle mulige situationer, der kan opstå. Det er operatørens ansvar at anvende sund fornuft og forsigtighed under drift, da disse faktorer ikke kan indbygges i manualen, men skal udøves af operatøren.

4. Produktets generelle egenskaber

1. Motor integreret i vibrationshovedet. Det er ikke nødvendigt med en ekstra ekstern motor, hvilket er meget nemmere og mere sikkert for operatørerne.

2. Kraftig permanent magnetisk motor giver højere effektivitet.

3. Høj frekvens og exciteret kraft fører til fremragende vibrationsydelse.
4. Den kan tilsluttes direkte til enfaset strøm.
5. Der er ingen rotationsaksel inde i slangen. Derfor er følelsen for operatørens arme og hænder meget mere behagelig.
6. Der er indbygget beskyttelse for at forhindre, at vibrationshovedet sætter sig fast under arbejdet.
7. Termisk beskyttelse er indbygget for at forhindre, at motoren bliver overophedet, när den kører uden belastning.
8. Længere levetid og lavere støjniveau.

5. Produktstruktur

MSW-HFCV-60

MSW-HFCV-32

MSW-HFCV-40

MSW-HFCV-50

A B C D E F

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

A E D F C B B

TEST G H I RESET YM=18 PRGD 230V~16A=3 lan: 10mA≤0.1s TEST BEFORE EACH USE

A Vibrerende hoved

B Slange

C ON/OFF

D RCD-stik

E Strømkabel

F Konverter

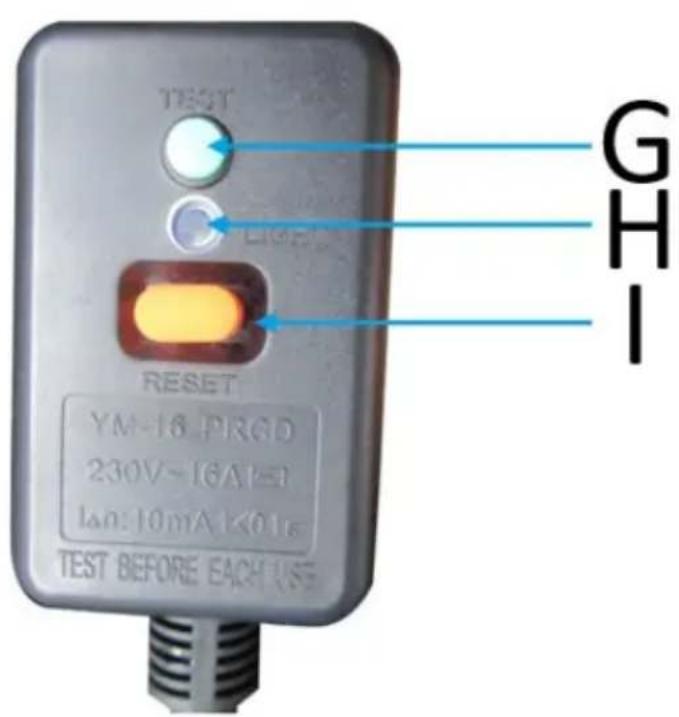

G Test

H Indikator

I Nulstil
