GEBRUIKSAANWIJZING HFCV-40 MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke verticalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

1. Controle van de stroomvoorziening: Zorg ervoor dat de stroomvoorziening van de betontrilnaald overeenkomt met de nominale stroomvoorziening die op de trilnaald staat aangegeven. Controleer ook of het stopcontact compatibel is met de stekker van de vibrator.
2. Gebruik van verlengkabel: Als u een verlengkabel nodig hebt, zorg er dan voor dat de doorsnede van de kabel niet kleiner is dan 1,5 mm². Het verlengsnoer moet voorzien zijn van een aardaansluiting. De aansluiting op het verlengsnoer moet overeenkomen met de stekker van de vibrator. Controleer of de verlengkabel onbeschadigd is.
3. Hittewaarschuwing: Raak de trilkop of het hitteafgevende deel van de omvormer NIET aan direct nadat de trilfunctie is gestopt, omdat dit brandwonden kan veroorzaken.
4. Looptijd: Laat de trilnaald nooit langer dan 3 minuten draaien als de trilkop niet in cementmodder is ondergedompeld.
5. Veiligheid van kabels en slangen: Als de stroomkabel of slang ernstig beschadigd is, stop dan onmiddellijk met het gebruik van de trilnaald. Laat het door een gekwalificeerde professional repareren voordat u het opnieuw gebruikt.

6. Omgaan met de vibrator: Verplaats, til of trek de vibrator nooit door aan het netsnoer of de aardlekschakelaar te trekken.

7. Geen aanpassingen: Breng GEEN wijzigingen aan de trilmotor aan, zoals het vervangen van de aardlekschakelaar door een ander type stekker.

8. Stroomtoevoer uitschakelen: Schakel de stroomtoevoer NIET uit terwijl de trilkop zich in cementmodder bevindt.
9. Correct gebruik: Deze trilnaald is uitsluitend bedoeld voor het trillen van cementspecie. Gebruik het NIET voor andere toepassingen.

Bedieningsstappen:

1. Stroomaansluiting:

• Sluit de stekker van de vibrator aan op het juiste stopcontact.
  Druk eerst op de "Test"-knop op de aardlekschakelaar en druk vervolgens op "RESET" op de aardlekschakelaar om te controleren of het indicatielampje gaat branden. De stroomaansluiting is bevestigd wanneer het indicatielampje gaat branden nadat u op de knop "RESET" hebt gedrukt.

2. Proefdraaien:

• Til de trilkop op aan de slang, zodat deze geen voorwerpen of de grond raakt.
• Voer een proefrun uit door op de AAN/UIT-schakelaar op de omvormer te drukken. De trilkop start op een lagere frequentie en bereikt binnen ongeveer 5 seconden de hoogste frequentie.
• Schakel de trilfunctie na het proefdraaien uit met de AAN/UIT-schakelaar op de omvormer.

3. Tijdens bedrijf:

- Na de proefrit is de trilmachine klaar voor gebruik. Dompel de trilkop tijdens het gebruik langzaam en voorzichtig in de cementmodder.

- Nadat u klaar bent met de klus, trekt u de trilkop langzaam uit de cementmodder.

4. Na de operatie:

• Schakel de vibrator uit en haal de stekker uit het stopcontact.
• Controleer de vibrator grondig op eventuele schade voordat u hem opbergt of opnieuw gebruikt.

▲ 1 . WAARSCHUWING!

Lees deze handleiding zorgvuldig door voordat u de betontrilmachine gaat gebruiken en volg alle veiligheidsrichtlijnen. Bewaar deze handleiding voor toekomstig gebruik.

3. Algemene veiligheidsmaatregelen en waarschuwingen

Veiligheid op de werkplek:

• Schone en goed verlichte werkplek: zorg ervoor dat de werkplek schoon en goed verlicht is om ongelukken te voorkomen.
• Vermijd explosieve omgevingen: Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof.
• Houd kinderen en omstanders uit de buurt: zorg ervoor dat kinderen en omstanders op een veilige afstand blijven terwijl u het elektrische gereedschap bedient.

Kleed je goed:

- Vermijd losse kleding en sieraden: draag geen losse kleding of sieraden die vast kunnen komen te zitten in bewegende delen.

- Draag beschermende handschoenen: draag leren handschoenen wanneer u de trilslang hanteert om uw handen te beschermen.

Elektrische veiligheid:

• Juist gebruik van stekkers: De stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker op geen enkele manier en gebruik geen adapterstekkers met geaarde elektrische gereedschappen.
• Vermijd geaarde oppervlakken: vermijd contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen of koelkasten, om het risico op een elektrische schok te verkleinen.
• Bescherm het netsnoer: draag, trek of trek nooit aan het snoer om het gereedschap uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen om schade te voorkomen.
• Gebruik geschikte verlengsnoeren: Wanneer u buitenshuis elektrisch gereedschap gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis om het risico op een elektrische schok te verkleinen.

Persoonlijke veiligheid:

• Blijf alert: blijf altijd alert, gebruik uw gezonde verstand en bedien het elektrische gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Draag persoonlijke beschermingsmiddelen: Draag altijd een oogbescherming en overweeg om, afhankelijk van de situatie, ook andere beschermende middelen te gebruiken, zoals een stofmasker, antislipschoenen, een helm of gehoorbescherming.
• Voorkom onbedoeld starten: zorg ervoor dat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op een stroombron of accu, of wanneer u het oppakt of draagt.
• Verwijder afstelgereedschap: Verwijder alle afstelsleutels of moersleutels voordat u het elektrische gereedschap inschakelt.

- Houd uw evenwicht: Zorg altijd voor een goede houding en evenwicht om vallen te voorkomen.

Gebruik en onderhoud van elektrisch gereedschap:

• Controleer de werking van de schakelaar: Gebruik het elektrische gereedschap niet als de schakelaar het apparaat niet goed aan- en uitzet.
• Schakel de stroom uit wanneer u het gereedschap niet gebruikt: haal de stekker uit het stopcontact of verwijder de accu voordat u het gereedschap gaat afstellen, accessoires gaat verwisselen of opbergt.
• Veilig opbergen: Houd elektrisch gereedschap dat niet wordt gebruikt buiten bereik van kinderen en laat het niet gebruiken door ongeschoolde personen.
• Onderhoud het gereedschap: Als het netsnoer of de beschermhoezen beschadigd zijn, stop dan onmiddellijk met het gebruik van het gereedschap en laat het repareren door een gekwalificeerd persoon.
• Volg de instructies van de fabrikant: gebruik het gereedschap, de accessoires en de bits volgens de instructies van de fabrikant, waarbij u rekening houdt met de werkomstandigheden en de taak die u moet uitvoeren. Als u het gereedschap voor onbedoelde doeleinden gebruikt, kunnen er gevaarlijke situaties ontstaan.

Dienst:

- Gekwalificeerde service: Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangende onderdelen gebruikt.

▲ I . WAARSCHUWING!

De veiligheidsmaatregelen en instructies in deze handleiding kunnen niet alle

mogelijke situaties dekken die zich kunnen voordoen. Het is de verantwoordelijkheid van de bediener om tijdens het gebruik zijn gezonde verstand en voorzichtigheid te betrachten. Deze factoren kunnen niet in de handleiding worden opgenomen, maar moeten door de bediener zelf in acht worden genomen.

4. Algemene productkenmerken

1. Motor geïntegreerd in de vibrerende kop. Er is geen extra externe motor nodig, wat het voor de operator veel gemakkelijker en veiliger maakt.
2. Voor een hogere efficiëntie wordt een krachtige permanente magneetmotor gebruikt.
3. Hoge frequentie en opgewekte kracht zorgen voor uitstekende trillingsprestaties.
4. Kan direct op eenfasestroom worden aangesloten.
5. Er zit geen rotatie-as in de slang. Daardoor voelen de armen en handen van de operator veel comfortabeler aan.
6. Er is een beveiliging ingebouwd om te voorkomen dat de trilkop tijdens het gebruik vastloopt.
7. Thermische beveiliging voorkomt dat de motor oververhit raakt bij onbelast draaien.
8. Langere levensduur en lager geluidsniveau.

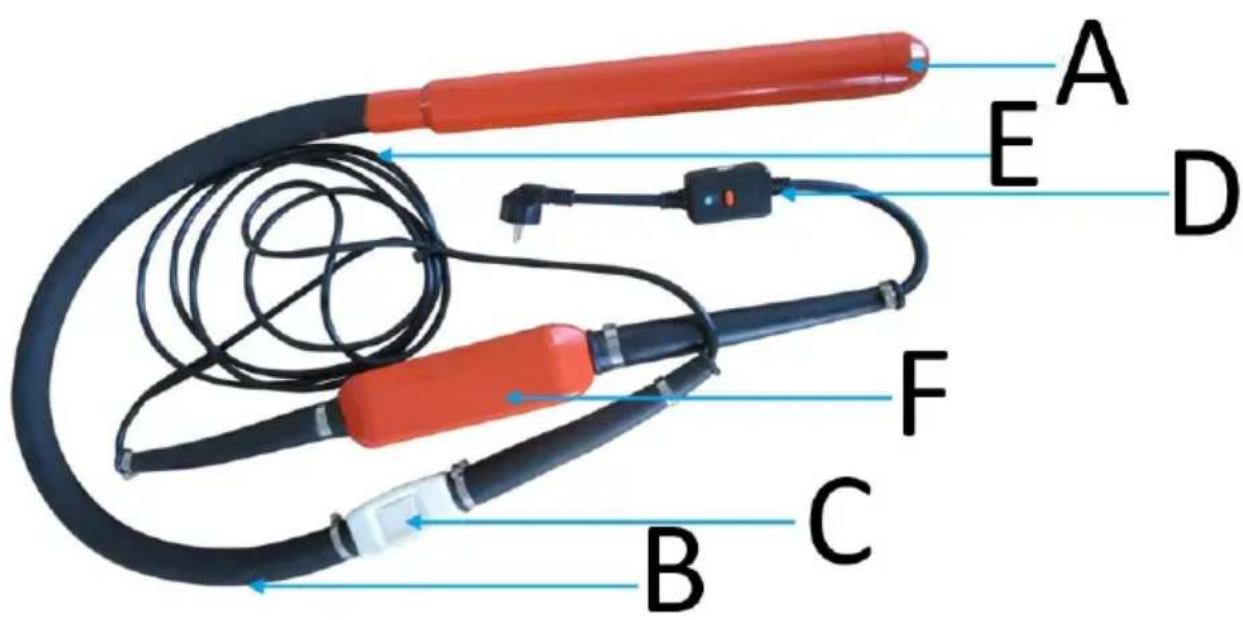

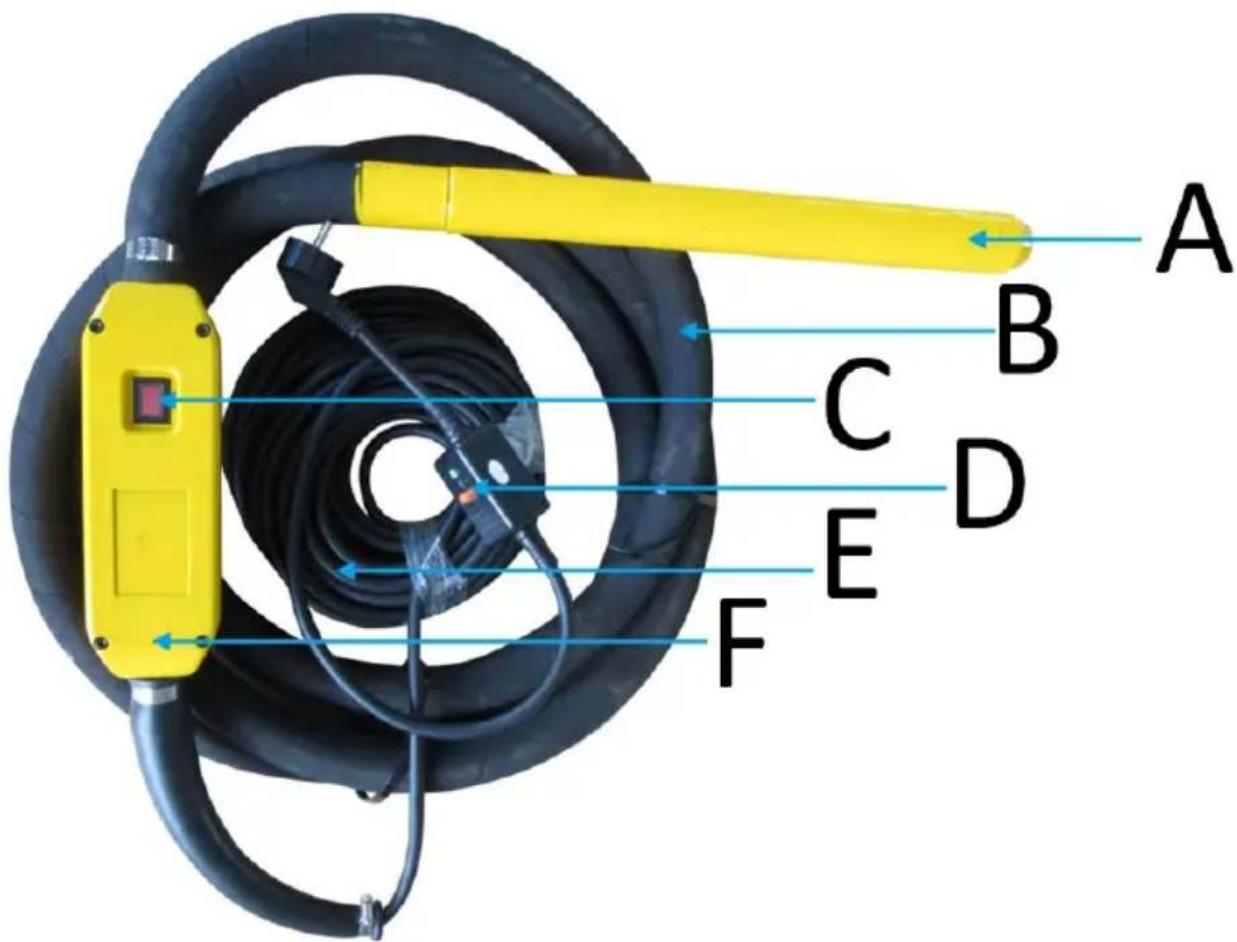

5. Productstructuur

A B C D E F

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

A E D F C B B

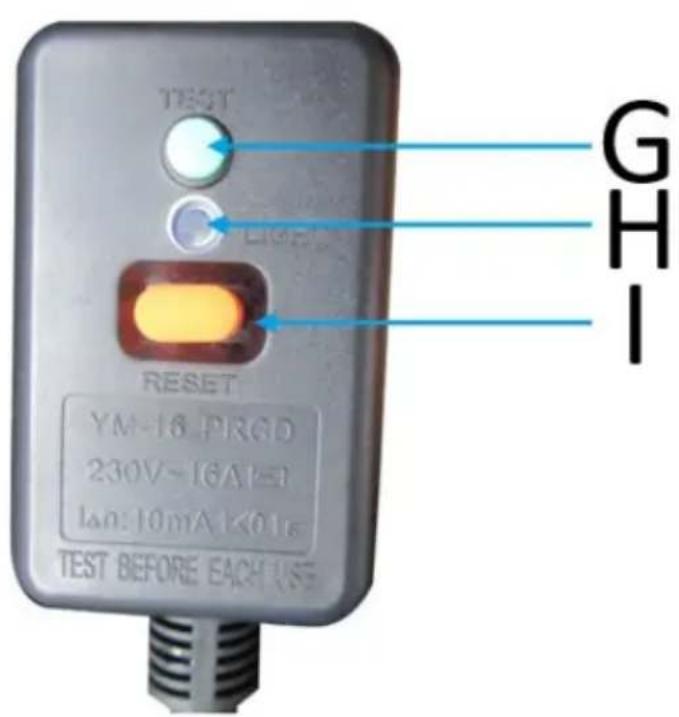

TEST G H I RESET YM=18 PRGD 230V~16A=3 lan: 10mA≤0.1s TEST BEFORE EACH USE

A Trillende kop

B Slang

C AAN/UIT
D Aardlekschakelaar
E Stroomkabel
F Omvormer
G Test
H Indicator
I Opnieuw instellen
