HASZNÁLATI ÚTMUTATÓ 40-C1000X4 HUSQVARNA

HU Használati utasítás

Összeszerelés.... 68

Üzemeltetés....68

Hibaelhárítás....69

Szállítás, tárolás és ártalmatlanítás....69

Müszaki adatok....69

Bevezető

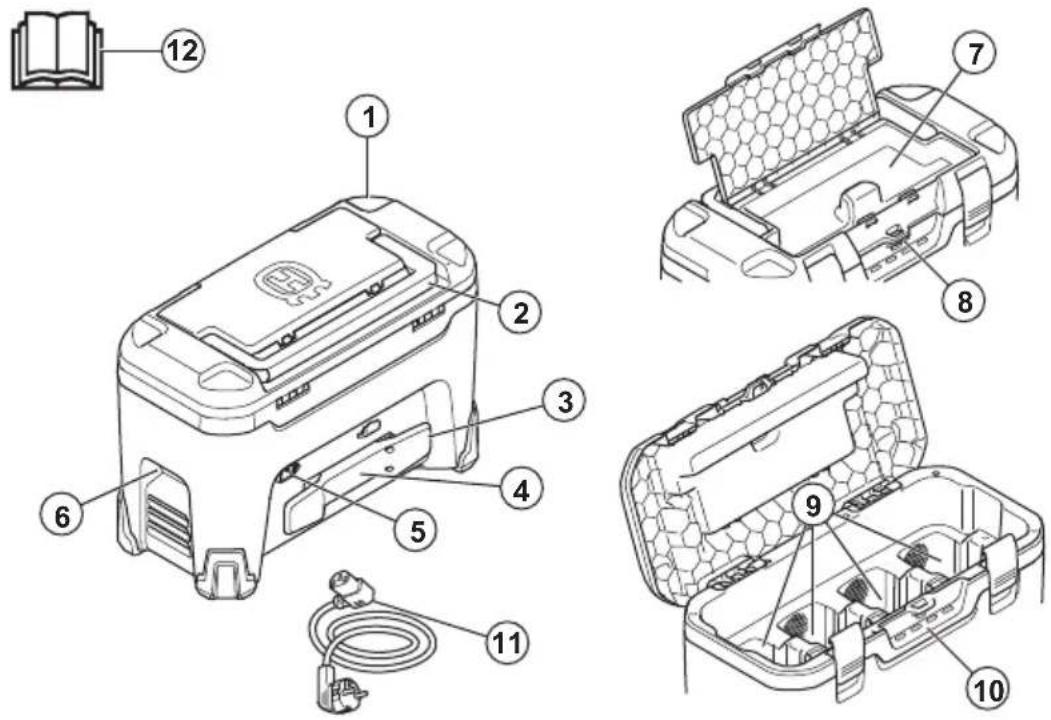

A termék áttekintése

1. Töltő
2. Felső fogantyú
3. Tápkábeltartó
4. Tárolóhely a nyomkövető eszköz számára
5. Tápcsatlakozó
6. Oldalsó fogantyúk
7. Tárolás c. fejezet
8. Lakatszem
9. Akkumulátorfoglalatok
10. Töltésjelzők
11. Hálózati csatlakozókábel
12. Kezelői kézikönyv

A terméken található jelzések

Körültekintően járjon el, és megfelelően használja a terméket. A gép a kezelő és mások súlyos sérülését és halálát is okozhatja.

Olvassa el figyelmesen a használati utasítást, és győződjön meg arról, hogy megértette azt, mielőtt a terméket használatba veszi.

Ez a termék megfelel a vonatkozó EK-irányelveknek.

A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek.

A termék és a termék csomagolása nem minősül háztartási hulladéknak. Újrahasznosítását egy megfelelő, az elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni.

Biztonság

BIZTONSÁGI MEGHATÁROZÁSOK

A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet.

FIGYELMEZTETÉS:

Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye.

VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye.

Megjegyzés: További információt biztosít az

adott helyzetben szükséges tennivalókról.

Fontos biztonsági utasítások

FIGYELMEZTETÉS: Olvassa el az összes biztonsági figyelmeztetést és az összes utasítást. A figyelmeztetések és az utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy komoly sérülést okozhat.

• A 40-C1000X4 akkumulátortöltőt kizárólag eredeti 36 V-os Husqvarna akkumulátorok töltésére használja. Lásd: Műszaki adatok69. oldalon speciális akkumulátorokhoz.
• Ne helyezzen be tárgyakat a töltő hűtőnyílásaiba.

• Ne próbálkozzon az akkumulátortöltő szétszerelésével vagy megjavításával.

• Ne használjon más tábkábelt a termékhez mellékelt hálózati adaptereken kívül.

• Rendszeresen ellenőrizze, hogy a tápkábel nem sérült-e. Ha a tápkábel sérült, azonnal válassza le az akkumulátortöltöt a hálózatról.
• Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő tápaljzatról történő leválasztásához húzza ki a csatlakozót. Ne a tápkábelt húzza.
• Minden kábelt és hosszabbítókábelt óvjon a víztől, az olajtól és az éles peremektől. Ügyeljen rá, hogy a tápkábel ne akadjon be ajtóba, korlátba vagy hasonló tárgyba.
• Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt.
• Az akkumulátortöltő gyermekektől elzárva tartandó.
• Ne használjon hibás vagy sérült akkumulátortöltőt vagy akkumulátort.
• Villámlás esetén ne használja az akkumulátortöltőt.
• Ne használja az akkumulátortöltőt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót

okozhatnak. Amennyiben a töltő füstölni vagy égni kezdene, húzza ki a hálózati csatlakozót.

• Működés közben ne takarja le az akkumulátortöltőt.
• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

- A készüléket 8 éven felüli gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező, vagy a készülék működtetésében járatlan személyek is használhatják, amennyiben ezt felügyelet mellett teszik, illetve ismerik a készülék biztonságos működtetésének módját és az azzal járó veszélyeket. Gyermekek nem játszhatnak a készülékkel. Gyermekek csak felügyelet mellett végezhetnek tisztítást és karbantartást.

- Ügyeljen arra, hogy az akkumulátortöltő töltés közben függőleges

helyzetben, lapos és vízszintes felületre kerüljön.

Összeszerelés

A termék összeszerelése

1. Csatlakoztassa a tápcsatlakozó dugót a termékhez.

Üzemeltetés

Működés

• A terméket csak -10 °C és 40 °C közötti környezeti hömérséklet mellett használja.

• 50 °C feletti hömérséklet esetén az akkumulátor nem töltödik fel.

• 0 °C feletti hőmérséklet esetén az akkumulátor nem töltődik fel.

• Az akkumulátorok párhuzamosan töltődnek.
• Az akkumulátortöltő napfénytől távol tartandó.
• Ha lehetséges, mindig tartsa zárva a fedelet.

Töltésjelzők

Eljárás Zöld	jelző-fény	Piros jelző-fény	Sárga jelző-fény	Leírás
Automatikus működési teszt X X X A jelzőfények sorban villognak.
Töltöttségi állapot: 0–79% X A jelzőfény gyorsan villog.
Töltöttségi állapot: 80–100% X A jelzőfény lassan villog.
Az akkumulátor hőmérséklete a tartományon kívül van.			X	Folyamatos fény.
Az akkumulátor teljesen fel van töltve. X Folyamatos fény.
Az akkumulátorrekesz hibás. X Folyamatos fény.
Akkumulátorhiba X A jelzőfény villog.
Akkumulátortöltővel kapcsolatos hiba X Egyszerre 4 jelzőfény világít.

Az akkumulátor töltése

Az akkumulátortöltő párhuzamosan tölti az akkumulátorokat. A maximális teljes töltési teljesítmény 1-nél több akkumulátor töltése esetén 1000 W. A maximális töltési teljesítmény 1 akkumulátor töltése esetén 600 W.

A töltési sebességet az akkumulátor típusa, a töltöttségi állapot és a töltödő akkumulátorok száma határozza meg.

VIGYÁZAT: Ellenőrizze, hogy az akkumulátor, az akkumulátortöltő és az

akkumulátor érintkezői tiszták és szárazak- e.

1. Csatlakoztassa az akkumulátortöltőt a tápcsatlakozóhoz.

VIGYÁZAT: Az akkumulátortöltőt kizárólag a típustáblán szereplő feszültségű és frekvenciájú tápcsatlakozóhoz csatlakoztassa.

1. Csatlakoztassa az akkumulátorokat az akkumulátortöltőhöz. A töltésjelzők világítanak.
2. Húzza ki a tápkábelt, és csatlakoztassa le az akkumulátortöltöt a tápcsatlakozóról. Ne a tápkábelt húzza.

Hibaelhárítás

Akkumulátortöltő

Állapot	Lehetséges hi-bák	Lehetséges eljárás
Egy vagy több jelzőfény piro-san villog.	Akkumulátorhi-ba.	Legalább 2 percre húzza ki az akkumulátortöltőt a fali aljzatból. Csatlakoztassa az akkumulátortöltőt a tápcsatlakozóhoz. Ha a jelzőfények továbbra is pirosan villognak, forduljon a hivatalos szervizmühelyhez.
Egy vagy több jelzőfény piro-san világít.	Hibás töltő. Legalább 2 percre húzza ki az akkumulátortöltőt a fali aljzatból. Csatlakoztassa az akkumulátortöltőt a tápcsatlakozóhoz. Ha a jelzőfények továbbra is pirosan világítanak, forduljon a hivatalos szervizmühelyhez.

Szállítás, tárolás és ártalmatlanítás

Szállítás és raktározás

• Biztonságosan rögzítse a terméket szállítás során, a sérülés és baleset elkerülése érdekében.
• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.
• Helyezze a terméket száraz, fagymentes és tiszta helyre, ahol megfelelő a hömérséklet.
• A terméket olyan helyen tárolja, ahol a hömérséklet 5 °C és 25 °C között van. A termék napfénytől távol tartandó.
• A töltők egymás tetejére helyezve tárolhatók.

a kézikönyvben leírtaknak megfelelően szabad elvégezni.

• Kövesse a helyi ártalmatlanítási előírásokat és a vonatkozó szabályozásokat.
• Az akkumulátortöltő és a csomagolás újrahasznosítását egy megfelelő, újrahasznosításra szolgáló ponton kell elvégezni.
• Az akkumulátor újrahasznosításával és ártalmatlanításával kapcsolatos további információkért forduljon az illetékes Husqvarna márkakereskedőhöz.

Hulladékkezelés

A Husqvarna termékek nem minősülnek háztartási hulladéknak, és ártalmatlanításukat kizárólag

Műszaki adatok

Műszaki adatok

A műszaki adatokat lásd az akkumulátortöltő típustábláján.

	40-B140X 40-B	220X 40-B330X	BLi100 BLi200 BLi300
Kapacitás, Ah 4	6 9 2,5 5 9
