40-C1000X4 - 電池充電器 HUSQVARNA - 無料のユーザーマニュアル

使用説明書 40-C1000X4 HUSQVARNA

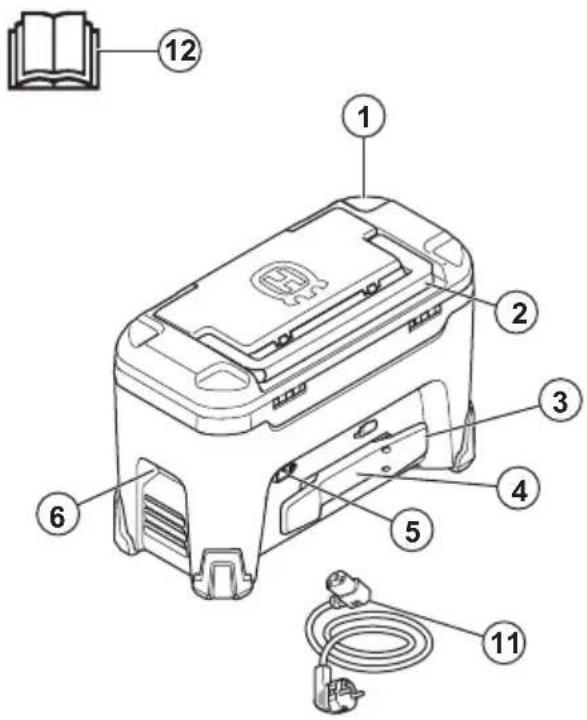

1. 充電器
2. トップハンドル
3. 電源コードホルダー
4. 追跡デバイス用の収納
5. 電源コネクター
6. サイドハンドル
7. 収納セクション
8. 南京錠用アイ
9. バッテリースロット
10. 充電インジケータ
11. 電源ケーブル
12. 取扱説明書

製品に表記されるシンボルマーク

十分に注意し、本製品を正しく使用してください。本製品により、作業者や付近にいる人が重傷を負う、または死亡するおそれがあります。

この取扱説明書をよくお読みになり、内容をしっかりと把握したうえで、使用してください。

本製品は EC 指令適合製品です。

本製品は英国で適用される規制に準拠しています。

本製品や本製品のパッケージは、一般廃棄物ではありません。電気・電子機器の適切な処理方法でリサイクルしてください。

水の飛沫からの保護。

安全性

安全性の定義

警告、注意、注記は、取扱説明書の特に重要な部分を示しています。

警告：取扱説明書の指示に従わない場合、使用者が負傷したり、死亡したりするか、あるいは付近の人に損傷を与える危険があることを意味します。

注意：取扱説明書の指示に従わない場合、製品や他の物品、または隣接するエリアに損傷を与える危険があることを意味します。

注記：特定の状況で必要とされる詳細情報を提供するために使用されます。

重要な安全注意事項

警告：警告および指示はすべて読んでください。 警告や指示に従わない場合、感電、火災、あるいは

は深刻な傷害を招くことがあります。

• Husqvarna 純正 36 V バッテリーの充電には、バッテリー充電器 40-C1000X4 のみを使用してください。特定のバッテリーについては 主要諸元 79 ページを参照してください。
• 充電器の冷却スロットに物を挿入しないでください。
• バッテリー充電器を分解したり、修理しようとしたりしないでください。
• 製品の付属品以外の電源コードは使用しないでください。
• 電源コードが損傷していないことを定期的に点検してください。電源コードが損傷している場合は、すぐにバッテリー充電器の接続を外してください。
• 電源コードを持ってバッテリー充電器を持ち上げないでください。バッテリー充電器をコンセントから取り外す際は、電源プラグを引いてください。電源コードを引っ張らないでください。
• すべてのケーブルと延長コードが、水や油、または尖った

物に接触しないようにしてください。ドア、フェンスなどの間に、電源コードが挟まっていないことを確認してください。

• バッテリーまたはバッテリー充電器は、水で洗浄しないでください。
• バッテリー充電器は子供が近づけない場所に保管してください。
• 故障または破損したバッテリー充電器またはバッテリーは使用しないでください。
• 落雷の危険性がある環境ではバッテリー充電器を使用しないでください。
• 可燃性の物質や、腐食の原因となる物質の近くでは、バッテリー充電器を使用しないでください。煙や火災が発生した場合、バッテリー充電器の電源プラグをコンセントから抜いてください。
• 操作中はバッテリー充電器にカバーをかけないでください。
• 本製品では、運転中に電磁場が発生します。この電磁場

は、ある条件下でアクティブ、またはパッシブな医療用インプラントに影響を及ぼすことがあります。深刻な傷害または致命傷の危険を避けるため、医療用インプラントを使用している方は、本製品を使用する前に主治医および医療用インプラントの製造元に相談することをお勧めします。

- 本機は、8才以上の小児、または身体的、知覚的、精神的障害のある方、および経験や知識の浅い方でも、保護者または責任者の監視の下、または本装置の安全な使用に関する説明を受け、起こりうる危険について理解した上で使用することができます。本装置を小児の遊具にしないでください。保護者による監督のない限り、子供にクリーニングおよびメンテナンスを行わせないでください。

- 充電中は、バッテリー充電器が平らな水平面に直立した位置に置かれていることを確認してください。

組立

本製品の組み立て

1. 電源プラグを本製品に接続します。

Operation (操作)

動作

- 本製品は、周囲温度が -10 °C \~ 40 °C (14 °F \~ 104 °F) の場合にのみ使用してください。

• バッテリーの温度が 50 °C (122 °F) を超えると、バッテリーは充電されません。
• バッテリーの温度が 0 °C (32 °F) 未満の場合、バッテリーは充電されません。

・バッテリーは並列で充電されます。
- バッテリー充電器は日光の当たらない場所に保管してください。

- 可能な場合は、必ずふたを閉めたままにしてください。

充電インジケータ

手順 緑色の	インジケータ	赤色のインジケータ	黄色のインジケータ	名称
自動機能テスト XXX インジケータが順番に点滅します。
充電状態 0~79 % X インジケータが速く点滅します。
充電状態 80~-100% X インジケータがゆっくり点滅します。
バッテリーの温度が範囲外です。X 点灯。
バッテリーの充電が完了しています。X 点灯。
バッテリー収納部でエラーが発生しています。		X		点灯。
バッテリーエラー X インジケータが点滅します。
バッテリー充電器エラー X 4 つのインジケータが同時に点灯します。

バッテリーの充電

バッテリー充電器は、並列でバッテリーを充電します。複数のバッテリーを充電する場合の最大合計充電電力は1000 Wです。1つのバッテリーを充電する場合の最大充電電力は600 Wです。

充電速度は、バッテリータイプ、充電状態、充電するバッテリーの数によって設定されます。

注意：バッテリー、バッテリー充電器、端子が清潔で乾いていることを確認します。

1. バッテリー充電器を電源コンセントに接続します。

注意：シリアルプレートで指定されている電圧と周波数の電源コンセントにのみバッテリー充電器を接続してください。

1. バッテリーとバッテリー充電器の接続を接続します。充電インジケータが点灯します。
2. 電源プラグを引いて、バッテリー充電器を電源コンセントから外します。電源コードを引っ張らないでください。

トラブルシューティング

バッテリー充電器

条件	想定される障害	可能な手順
1つ以上のインジケータが赤色で点滅します。	バッテリーの不具合。	2分以上、バッテリー充電器を電源コンセントから外します。バッテリー充電器を電源コンセントに接続します。インジケータが赤色で点滅し続ける場合は、販売店にご相談ください。
1つ以上のインジケータが赤色です。	充電器に不具合があります。	2分以上、バッテリー充電器を電源コンセントから外します。バッテリー充電器を電源コンセントに接続します。インジケータが赤色で点灯し続ける場合は、販売店にご相談ください。

搬送、保管、廃棄

搬送と保管

• 搬送中は本製品を安全に取り付けて、損傷や事故を防止してください。
  ・本製品は鍵のかかる場所に保管して、子供や許可を得ていない人が近づけないようにしてください。
• 本製品は、霜の降りない、乾燥した清潔な場所に、適切な温度で保管します。
• 本製品は、温度が 5～25 °C (41 °F～77 °F) の場所に保管してください。本製品を日光に当てないでください。
  ・充電器は重ねて収納できます。

廃棄

Husqvarna 製品は一般廃棄物ではないため、本説明書に記載されているとおりに廃棄する必要があります。

• 地域の廃棄要件および適用される法規に従ってください。
• 本バッテリー充電器とパッケージは、適切な廃棄場所でリサイクルしてください。
  ・本バッテリーのリサイクルと廃棄方法については、お近くの Husqvarna 販売店にお問い合わせください。

主要諸元

主要諸元

主要諸元については、バッテリー充電器のシリアルプレートを参照してください。

	40-B140X 40-B	220X 40-B330X	BLi100 BLi200 BLi300
容量、Ah 4 6 9	2.5 5 9
